Tipo di prodotto	Lavatrice a carica frontale
Marca	Ignis
Modello	LOS 800
Capacità di carico	6 kg
Classe energetica	A
Velocità di centrifuga massima	800 giri/min
Classe di efficienza centrifugazione	C
Dimensioni (L x P x H)	60 x 50 x 85 cm
Peso	62 kg
Alimentazione elettrica	220-240 V, 50 Hz
Tipo di installazione	Libero (freestanding)
Display	LED
Numero di programmi	15
Funzioni principali	Partenza ritardata, lavaggio rapido, extra risciacquo
Apertura oblò	180 gradi
Temperatura massima lavaggio	90 °C
Pressione dell'acqua	0,1–1 MPa (1–10 bar)
Livello di rumore lavaggio	58 dB(A)
Livello di rumore centrifugazione	78 dB(A)
Consumo acqua per ciclo	50 L
Manutenzione periodica	Pulizia filtro pompa e cestello
Riparabilità	Disponibilità pezzi di ricambio per 10 anni

Domande frequenti - LOS 800 IGNIS

Come installare correttamente la lavatrice LOS 800?

Per installare la lavatrice IGNIS LOS 800, rimuovere prima tutti gli imballaggi e i bulloni di trasporto. Posizionare la macchina su una superficie piana e solida, regolare i piedini per garantire la stabilità. Collegare il tubo di alimentazione acquistato alla valvola dell'acqua con un'eventuale guarnizione, quindi collegare il tubo di scarico a un sifone esistente. Infine, inserire la spina in una presa di corrente 220-240 V e assicurarsi che il rubinetto sia aperto.

Come si pulisce il filtro della pompa di scarico?

Il filtro della pompa, situato nella parte anteriore inferiore, deve essere pulito regolarmente. Spegnere la lavatrice e staccare la spina. Aprire lo sportello di accesso, svitare il tappo e rimuovere il filtro. Pulirlo sotto acqua corrente dai residui e reinserirlo correttamente. Attenzione: potrebbe fuoriuscire acqua residua.

Cosa fare se la centrifuga non funziona?

Se la centrifuga non parte, verificare che non ci sia un carico sbilanciato. Ridistribuire il bucato nel cestello. Controllare anche che il tubo di scarico non sia piegato e che il filtro sia pulito. Infine, assicurarsi di aver selezionato il programma adatto e che la macchina non sia in pausa. Il LED di blocco porte potrebbe indicare un problema di sicurezza.

Quali sono i programmi principali della LOS 800?

La lavatrice offre diversi programmi, tra cui: Cotone, Sintetici, Delicati, Lana, Rapido 30'. Per tessuti molto sporchi, utilizzare il programma Prelavaggio con aggiunta di detersivo nella vaschetta apposita. Ogni programma ha una temperatura massima (fino a 90°C) e una velocità di centrifuga.

Come usare la funzione partenza ritardata?

Selezionare il programma desiderato, poi premere il tasto Partenza ritardata per scegliere l'eventuale ritardo (fino a 24 ore). Chiudere lo sportello e avviare. La macchina inizierà il ciclo dopo il tempo impostato. Questa funzione è utile per approfittare delle tariffe energia più basse.

Perché sull'oblo si forma della schiuma in eccesso?

L'uso eccessivo di detersivo può causare una schiuma abbondante. Controllare il dosaggio secondo le istruzioni. Per i modelli a carica frontale, usare solo detersivi specifici per basse temperature e non superare la dose. Un extra risciacquo può aiutare a rimuovere i residui.

Qual è la capacità di carico massima?

La capacità massima è di 6 kg per il cotone. Per ridurre l'usura e garantire un lavaggio ottimale, non superare 3 kg per i sintetici e 2 kg per i delicati. Una macchina sovraccarica aumenta i consumi e il rischio di malfunzionamenti.

Come si risolvono i codici di errore sul display?

Consultare il manuale per la descrizione dei codici. Generalmente, E1 indica un problema di alimentazione dell'acqua, E2 uno scarico bloccato, E3 porte non chiuse correttamente. Spegnere la macchina e ricontrollare collegamenti e filtri. Se l'errore persiste, contattare un tecnico.

Come si sostituisce il tubo di carico acqua?

Chiudere il rubinetto, svitare il vecchio tubo dalla valvola e dalla macchina. Sostituire le guarnizioni se necessarie, avvitare il nuovo tubo IG e stringere a mano. Aprire il rubinetto e verificare eventuali perdite con un ciclo di prova.

Cosa controllare prima di chiamare l'assistenza?

Prima di richiedere assistenza, controllare che la spina sia inserita, che l'alimentazione idrica sia aperta e che il tubo di scarico non sia ostruito. Verificare anche che il cestello non sia bloccato. Spesso è sufficiente una pulizia periodica per evitare guasti.

MANUALE UTENTE LOS 800 IGNIS

Istruzioni per l'uso Pagina5

ENGLISH

MANUTENZIONE E PULIZIA

TRASPORTO

INSTALLAZIONE

PRIMA DI UTILIZ Z ARE L'APPARECCHIO

1. Apertura dell'imballaggio e ispezione

• Dopo avere tolto l'imballo, controllare che l'apparecchio non sia danneggiato. In caso di dubbio, non utilizzarlo. Contattare il Servizio Assistenza o il rivenditore locale.
• Il materiale d'imballaggio (sacchetti di plastica, pezzi di polistirolo, ecc.) deve essere tenuto fuori dalla portata dei bambini, in quanto potenziale fonte di pericolo.

2. Rimozione delle staffe di protezione usate per il trasporto

- L'apparecchio è dotato di staffe di protezione al fine di evitare danni alla parte interna della stessa durante il trasporto. Prima di met tere in funzione l'apparecchio, rimuovere obbligatoriamente le st affe di prot ezione per il t rasporto (vedere "Installazione/Rimozione delle staffe di protezione usate per il trasporto").

3. Installare l'apparecchio

• Spostare l'apparecchio senza afferrarlo per il piano di lavoro.
• Non è consigliabile l'installazione della macch vani in cui la temperatura potrebbe scendere sotto0°C.
• Considerato il peso dell'apparecchio, bisogna osservare particolari norme di sicurezza durante il suo spostamento.

- Nel posizionare l'apparecchio assicurasi che cavo di alimentazione non subisca piegature né compressioni e sia accessibile, per eventuali interventi.

- Installare l'apparecchio su un pavimento stabile e livellato, possibilmente in un angolo del locale.

- Controllare se tutti e quattro i piedini sono ben fermi e stabili sul pavimento, verificare che la posizione dell'apparecchio sia esattamente orizzontale utilizzando una livella a bolla d'aria (vedere "Installazione/Regolazione dei piedini").

4. Alimentazione acqua

- Collegare il tubo di alimentazione dell'acqua conformemente alle norme locali vigenti dell'ente di erogazione dell'acqua (vedere "Installazione/Collegamento del tubo di alimentazione").

- Alimentazione: solo acqua fredda - Rubinetto dell'acqua: attaccofilettato per tubo flessibile di 3/4".

- Pressione:0,05-1,00MPa (0,5-10 bar).

5. Scarico acqua

- Collegare il tubo flessibile di scarico al sifone oppure agganciarlo al bordo di un lavabo con il gomito (vedere “Installazione/Collegamento del tubo flessibile di scarico”).

- Sellapparecchio è collegato a un sistema di scarico incorporato, assicurarsi che questo sia dotato di uno sfiato per evitare che la macchina carichi e scarichi l'acqua contemporaneamente (effetto sifone).

6.Collegamenti elettrici

• Le connessioni elettriche devono essere effettuate da personale qualificato in conformità alle istruzioni del fabbricante e alle normative correnti in materia di sicurezza.
• I dati relativi alla tensione, alla potenza assorbita e alla necessaria protezione elettrica sono riportati sul lato interno dello sportellino del filtro.
• Effettuare il collegamento elettrico mediante una presa con messa a terra e installata secondo le norme in vigore. La messa a terra
  chid dell'apparecchio è prescritta per legge. Il fabbricante declina ogni responsabilità per eventuali danni a persone o cose, derivanti direttamente o indirettamente dalla mancata osservanza delle istruzioni succitate.

- Non utilizzare cavi di prolunga o prese multiple Prima di effettuare qualsiasi operazione di manutenzione sull'apparecchio, staccare la spina dalla presa di corrente.

- Dopo l'installazione, l'accesso all'alimentazione di rete o il disinserimento dell'alimentazione di rete deve essere garantito in qualsiasi momento da un interruttore bipolare.

- Non mettere in funzione l'apparecchio se ha subito danni durante il trasporto. Informare il Savizio Assistenza.

- La sostituzione dei cavi elettrici deve essere effettuata esclusivamente dai tecnici del Servizio Assistenza.

- Utilizzare l'apparecchio solo a scopo domestico e per gli usi previsti.

PRECAUZ ION I E SUGGERIMEN TI GEN ERALI

1.Imballo

- Il materiale d'imballo è riciclabile ed è contrassegnato dal simbolo del riciclaggio. Attenersi alle norme locali per lo smaltimento del materiale d'imballaggio.

2. Consigli per il risparmio energetico

• Per sfruttare in modo ottimale energia, acqua, detersivo e tempo, effettuare il lavaggio con il carico massimo di biancheria raccomandato per il programma selezionato.
• Non superare le dosi di detersivo indicate dal fabbricante sulla confezione.
• Un sistema speciale all'interno dello scarico impedisce la fuoriuscita di detersivo dal cestello, in modo da evitare che il detersivo venga disperso nell'ambiente.
• Utilizzare l'opzione "Prelavaggio" solo per biancheria molto sporca! Per biancheria poco sporca o mediamente sporca, selezionare un programma senza "Prelavaggio"; in questo modo si risparmia acqua, energia e tempo.
• Prima del lavaggio, trattare la biancheria con uno smacchiatore o effettuare un ammollo in acqua dei capi con macchie essiocate, inmododa ridurre la necessità di un programma di lavaggio adaltatemperatura.
• Si può risparmiare energia utilizzando un programma di lavaggio a 60°C invece di un programma a 90°C o un programma a 40°C invece di uno a 60°C.
• Per risparmiare energia e tempo, prima di utilizzare un programma di asciugatura, selezionare una velocità di centrifuga elevata al fine di ridurre la quantità d'acqua contenuta nella biancheria (per lavatrici con velocità della centrifuga regolabile)

3. Eliminazione del materiale di imballaggio e rottamazione di elettrodomestici vecchi

• L'apparecchio è stato fabbricato con materiale riciclabile. Rottamarlo seguendolenormein vigore localmente per il rispetto dell'ambiente.
- Primadi rottamarlo renderlo inservibile tagliando il cavo di alimentazione.
- Rimuovere il detersivo dal cassetto se si intende rottamare l'apparecchio.

4.Sicurezza bambini

- Non permettere ai bambini di giocare con la lavatrice.

5.Suggerimenti generali

• Quando l'apparecchio non è in funzione, staccare la spina dalla presa di corrente e chiudere il rubinetto dell'acqua.
• Prima di qualsiasi operazione di pulizia e di manutenzione, spegnere l'apparecchio e staccare la spina dalla presa di corrente
• Pulire il mobile esterno dell'apparecchio con un panno umido ed un detergente neutro.
• Non utilizzare abrasivi. iò Qualora l'oblò non si aprisse, non forzarlo.
• Se necessario, è possibile ottenere un cavo elettrico sostitutivo richiedendolo al Servizio Assistenza. Il cavo di alimentazione deve essere sostituito soltanto da personale qualificato.

6. Dichiarazione di conformità CE

• L'apparecchio è stato progettato, costruito e venduto in conformità con le disposizioni di sicurezza delle seguenti Direttive CE: Il a 73/23/CEE Direttiva Bassa Tensione 89/336/CEE Direttiva per la compatibilità elettromagnetica 93/68/CEE Direttiva per il marchio CE CE

DESCRIZIONE DELL'APPARECCHIO

1. Piano di lavoro

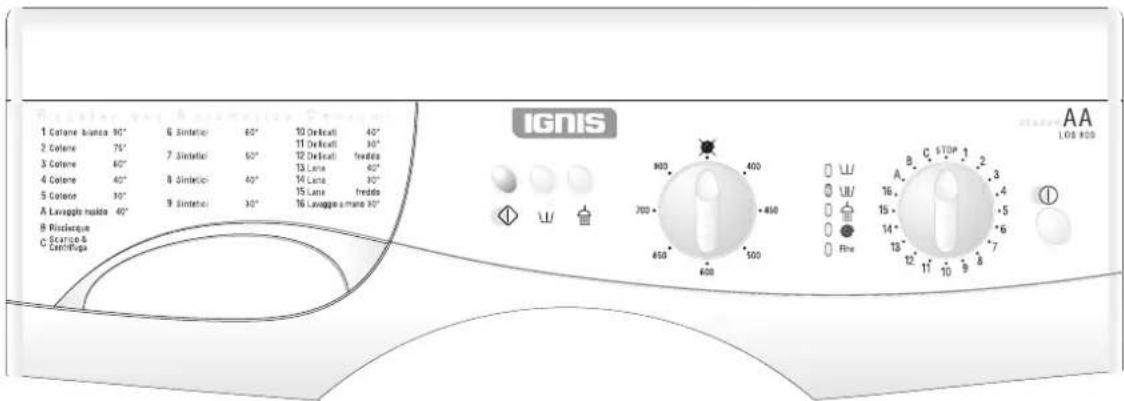

2. Pannelo comandi
3. Comparto detersivo
4. Oblò

5. Maniglia di apertura dell'oblò

6. Per aprire l'oblò premere il tasto all'interno della maniglia e tirare.
   • Chiudere spingendo dolcemente (fino ad udire lo scatto di chiusura)

7. Filtro per corpi estranei (dietro lo sportellino)

8. Targhetta Service (all'interno dell'oblò)
9. Piedini regolabili
10. Targhetta Dati Tecnici (all'interno dello sportelino)

Ingombro minimo
Larghezza 595 mm
Altezza 850 mm
Profondità (varia in base all'apparecchio)	395 o 335 mm / 530 o 580 mm

INTRODUZIONE DEL DETERSIVO E DEGLI ADDITIVI

1. Estrarre completamente il cassetto detersivo. Il cassetto detersivo ha tre comparti.

2. Versare il detersivo:

3. Programma con prelavaggio e lavaggio principale

4. Programma senza prelavaggio, solo lavaggio principale
5. Ammorbidenti, appretti e candeggiante: non oltre il livello "MAX"
6. Smacchiante
   • Anticalcare (per durezza dell'acqua 4)
7. Amido (preventivamente sciolto in acqua)
8. Richiudere bene il cassetto deter sivo.

Inserimento del separatore nel comparto del lavaggio principale per il detersivo liquido

Quando si usa il detersivo liquido (raccomandato per programmi senza prelavaggio), posizionare il separatore nella vaschetta intermedia III nelle apposite guide in modo tale che tocchi il fondo, versare quindi il detersivo fino al livello massimo indicato. Ricor dar si di rimuover e il separ at or e quando si usa il detersivo in polvere.

Durezza dell'acqu'acqua dolce richiede una minore quantità di detersivo.

CATEGORIA DI DUREZZA ACQUA:	CARATTERISTICHE GRADI		GRADI FRAN CESI°fh	GRADI INGLESI°eh
		TEDESCHI°dh
1	dolce	0-7	0-12	0-9
2	media	7-14	12-25	9-17
3	dura	14-21	25-37	17-26
4	molto dura	oltre 21	oltre 37	oltre 26

COME RIMUOVERE IL FILTRO PER CORPI EST RANEI

1. Arrestare l'apparecchio e staccare la spina dalla presa di corrente.

2. Aprire lo sportellino del filtro.

3. Mettere una bacinella sotto il filtro.

4. Ruotare lentamente in senso antiorario il filtro, senza estrarlo.

5. Aspettare che tutta l'acqua sia defluita nella bacinella.

6. Svitare completamente il filtro ed estrarlo.

7. Togliere eventuali corpi estranei dal filtro.

8. Reintrodurre il filtro e avvitare in senso orario fino a battuta e controllare che sia chiuso ermeticamente.

9. Chiudere lo sportellino.

10. Versare 0,5 l di acqua nel cassetto detersivo per riattivare il "Sistema Eco".

11. Reinserire la spina nella presa di corrente.

12. Selezionare un programma ed avviarlo.

- Controllare la presenza di corpi estranei nel filtro quando la lavatrice non scarica regolarmente l'acqua o non esegue la centrifuga.

IMPORTANTE: prima di procedere allo svuotamento, accertarsi che l'acqua di lavaggio si sia raffreddata.

- Per eliminare l'acqua residua dalla pompa, inclinare l'apparecchio in avanti e procedere come indicato ai punti 8 - 10 del capitolo precedente.

Quando scaricare l'acqua residua?

• Prima di trasportare (spostare) l'apparecchio.
• Se il locale in cui è installato l'apparecchio è soggetto a temperature sotto zero. In questo caso, si consiglia di scaricare l'acqua residua al termine di ogni lavaggio.

MANUTENZIONE E PULIZIA

Mobile e pannello comandi

• Utilizzare i normali detergenti impiegati per le pulizie domestiche (non utilizzare detersivi abrasivi solventi).
• Asciugare con un panno morbido.

Guarnizione dell'oblò

• Se necesario, pulire con un panno umido.
• Controllare periodicamente lo stato della guarnizione dell'oblo.

Filt ro

- Controllare regolarmente, almeno due o tre volte all'anno, il filtro per corpi estranei e, se necessario, pulirlo (vedere "Come rimuovere il filtro per corpi estranei").

Cassetto detersivo (in funzione del modello)

1. Sbloccare ed estrarre il cassetto premendo sulla porzione del sifone con su scritto " PUSH" nel comparto ammorbidente/candeg
2. Estrarre il sifone dal comparto ammorbidente e dal comparto candeggiante,
3. Estrarre il separatore per il detersivo liquido dal suo alloggiamento.
4. Risciacquare con acqua corrente.

5. Reinserire sifone e separatore quindi riposizionare il cassetto detersivo.

6. Estrarre completamente il cassetto detersivo.

7. Togliere i componenti e risciacquarli con acqua corrente, asciugarli e riposizionarli nelle loro sedi.
8. Eliminare eventuali residui di detersivo dal cassetto.
9. Reinserire accuratamente il cassetto detersivo posizionandolo nella guida sinistra e spingerlo.

Filt r o dell'allacciament o idr ico

Controllare e pulire periodicamente.

Per apparecchi con t ubo di aliment azione diritto

1. Chiudere il rubinetto dell'acqua.
2. Svitare il tubo di alimentazione dal rubinetto.
3. Togliere il filtro e pulirlo.
4. Riavvitare il tubo di alimentazione al rubinetto dell'acqua.
5. Svitare il tubo di alimentazione dall'apparecchio.
6. Rimuovere il filtro dall'allacciamento idrico utilizzando una pinza e pulirlo.
7. Inserire il filtro e riavvitare il raccordo del tubo di alimentazione alla lavatrice.
8. Aprire il rubinetto dell'acqua e verificare la tenuta dei collegamenti i.

Non spostare l'apparecchio tenendolo per il piano di lavoro.

1. Disinserire l'apparecchio dalla rete elettrica.
2. Chiudere il rubinetto dell'acqua.
3. Togliere i tubi di alimentazione e scarico acqua.
4. Eliminare i residui di acqua dai tubi e dall'apparecchio (vedere "Come rimuovere il filtro per corpi estranei", "Come scaricare l'acqua residua").
5. Montaggio delle staffe di protezione per il trasporto (obbligatorio) (vedere "Installazione").

INSTALLAZIONE

Rimozione delle st affe di pr ot ezione usat e per il trasporto

1. Allentare le tre o quattro viti ( A) con la chiave in dotazione.
2. Svitare le viti manualmente.

1. Afferrare le viti assieme ai distanziali in plastica e rimuoverli. Conservare i bulloni di sicurezza usati per il trasporto per un eventuale utilizzo futuro.

2. Chiudere i fori resi liberi con gli appositi cappucci in plastica (in dotazione con i documenti).

Rimont are i bulloni di pr ot ezione per il t rasport o.

Montare le staffe di protezione come segue prima di trasportare l'apparecchio:

1. Sollevare i cappucci in plastica con un cacciavite ed estrarli.
2. Inserire le staffe di protezione per il trasporto eseguendo la procedura per la rimozione in ordine inverso.

Regolazione dei piedini

Qualora il pavimento non fosse perfettamente livellato come richiesto, non inserire spessori in legno, cartone, ecc. sotto i piedini):

1. Allentare il controdado con la chiave in dotazione.
2. Regolare l'altezza del piedino ruotandolo manualmente.
3. Serrare il controdado in senso antiorario verso l'apparecchio.

In caso di installazione su pavimenti con travi in legno, posizionare l'apparecchio su un pannello di compensato dalle dimensioni di 60 x 60 (o 40) cm e dallo spessore di min. 3 cm. Fissare il pannello al pavimento.

Piano di lavoro per modelli da incasso.

Installare l'apparecchio solo sotto un piano di lavoro continuo.

1. Disinserire l'apparecchio dalla rete elettrica.
2. Togliere le viti di fissaggio del piano di lavoro nella parte posteriore dell'apparecchio.
3. Sollevare leggermente il piano di lavoro per estrarlo dal mobile, quindi farlo scorrere in avanti per liberarlo dal pannello comandi e rimuoverlo. Installare il pannello di copertura seguendo le relative istruzioni.
4. Rimontare e serrare nuovamente le viti di fissaggio.
5. Ricollegare l'apparecchio all'alimentazione.

Collegamento del tubo di alimentazione acqua Per i modelli con tubo dirit to:

1. Inserire il filtro (compreso negli accessori) nel raccordo filettato del rubinetto e inserire quest'ultimo tra il tubo flessibile e l'apparecchio.
2. Avvitare con cura il tubo flessibile di alimentazione acqua al rubinetto, preferibilmente a mano.
3. Controllare che il tubo flessibile non sia piegato.
4. Avvitare con cura il tubo flessibile all'entrata dell'apparecchio, preferibilmente a mano.
5. Verificare la tenut a dei collegamenti aprendo completamente il rubinetto dell'acqua.

Se la lunghezza del tubo è insufficiente, sostituirlo con un tubo flessibile resistente a pressione di lunghezza adeguata (min. 1000 kPa, omologato a norma EN 50084).

Controllare regolarmente che il tubo flessibile non presenti rotture e fessurazioni e sostituirlo se necessario.

È possibile collegare l'apparecchio senza dispositivo di blocco del riflusso.

Collegamento del tubo flessibile di scarico

1. Sganciare il tubo flessibile di scarico dal fissaggio destro.(A).
   Attenzione: non sganciare il fissaggio sinistro del tubo flessibile di scarico.

2. Collegare il tubo flessibile di scarico al sifone oppure agganciarlo al bordo di un lavabo con il gomito in dotazione.

3. Controllare che il tubo flessibile non sia piegato.

4. Fissarlo affinché non cada durante il funzionamento dell'apparecchio.

I lavandini di piccole dimensioni non sono idonei allo scopo. Se il tubo flessibile deve essere inserito direttamente nel tubo di scarico, il diametro interno dello scarico deve essere adeguato al diametro del tubo flessibile.

Se fosse necessario l'uso di una prolunga, utilizzare un tubo flessibile dello stesso tipo. Stringere con apposite fascette i punti di collegamento.

Lunghezza max. del tubo di scarico: 2,50 m

Altezza max. di scarico: 90 cm

Altezza min. di scarico: 60 cm

IGNIS

Uso della lavatrice

S consiglia di effettuare il primo ciclo di lavaggio senza biancheria, per eliminare eventuali residui di acqua dovuti al controllo effettuato dal fabbricante. Aprire il rubinetto dell'acqua. Chiudere l'oblo. Versare un poco di detersivo nell'apposto comparto (circa 30 ml) [1]. Selezionare un programma di lavaggio breve (vedere tabella dei programmi). Premere il tasto "Avvio/On Off" (dipende dal modello).

Suddividere il carico La suddivisione il carico dipende dal:

Tipo di tessuto/ il simbolo riportato sull'etichetta Cotone, tessuti misti, sintetici, lana, capi che richiedono un lavaggio a mano. I colori Separare i capi colorati da quelli bianchi. Lavare separatamente i capi colorati nuovi. Le dimensioni Lavare biancheria di dimensioni diverse per aumentare l'efficacia del lavaggio e distribuire meglio il carico all'interno del cestello. La biancheria delicata Lavare separatamente la biancheria delicata: usare l'opportuno programma per la Lana 📄, tende e altri capi delicati. Togliere gli anelli dalle tende oppure chiudere le tende con gli anelli in un sacchetto di stoffa. Utilizzare il programma speciale per tessuti che richiedono un lavaggio a mano. Lavare la biancheria di piccole dimensioni (ad es. calze di nylon, cinture, ecc.) o con ganci (ad es. reggiseni) in sacchetti di tela speciali per lavatrici o in federe con cerniera lampo.

Preparare il carico

Vuotare le tasche

Le monete, le spille di sicurezza e oggetti similari possono danneggiare la biancheria ed il cestello.

Chiusure

Chiudere le cerniere lampo, i bottoni e i ganci; annodare insieme cinture e nastri.

Trattamento delle macchie

Le macchie di sangue, latte, uovo, ecc. vengono solitamente eliminate durante il programma di lavaggio dall'azione automatica degli enzimi.

Per le macchie di vino rosso, caffè, tè, erba, frutta, ecc. aggiungere lo smacchiante nel comparto del cassetto detersivo [1] o il candeggiante nel comparto [2] (secondo il modello). Per le macchie tenaci, se necessario, trattare preventivamente la biancheria con smacchiatori.

Come tingere e sbiancare

I prodotti reperibili in commercio sono solitamente composti da colore, fissatore e sale. Introdurre il colore, il fissatore e quindi il sale direttamente nel cestello vuoto. Solo successivamente caricare la lavatrice. Utilizzare solo prodotti adatti a lavatrici. Seguire le istruzioni del fabbricante. Parti in plastica e gomma della lavatrice possono risultare colorate. Verificare che tutte le cerniere lampo siano chiuse e che le tasche siano vuote. Assicurarsi che non siano presenti accendini tra la biancheria. Mettere i capi al rovescio.

Aprire l'oblò

Tirare l'impugnatura. Se la sicurezza per bambini è attiva, disattivarla.

Caricare la lavatrice chiuder e l'oblò

All'interno del cestello, i capi devono potersi muovere e liberamente per garantire un lavaggio uniforme. Chiudere quindi l'oblò.

Scegliere ed dosare il detersivo ed eventuali addittivi

La scelt a del det ersivo dipende:

Dal tipo di tessuto (cotone, sintetici, delicati, lana). Per i capi in lana usare soltanto detersivi specifici, dal colore, dalla temperatura di lavaggio e dal grado e dal tipo di sporco.

Dosaggio

Seguire le istruzioni riportate sulla confezione di detersivo. Per la durezza dell'acqua chiedere eventuali informazioni all'Ufficio comunale di residenza, l'acqua dolce richiede una minore quantità di detersivo rispetto all'acqua dura (fare riferimento alla tabella della durezza dell'acqua nelle istruzioni dell'uso).

Accendere la lavatrice e selezionare il programma

Accendere la lavatrice, premendo il pulsante "On/Off". Il programma si seleziona ruotando la manopola. A ciclo di lavaggio iniziato per modificare il programma prescelto ruotare la manopola sulla posizione "O" e reimpostare il nuovo programma.

Selezionar e le opzioni

Selezionare l'opzione desiderata premendo il pulsante corrispondente. Premere nuovamente il pulsante per annullare l'opzione. Le opzioni selezionat e vengono indicat e dall'accensione della relativa spia. In caso di combinazioni inadeguate di programma, opzione e temperatura, le spie si spengono automaticamente. Le opzioni non ammesse vengono deselezionate automaticamente.

Avviare la lavatrice

Aprire il rubinetto dell'acqua e premere il tasto "Avvio".

Fine del programma – Scar icar e la lavatrice

Il pulsante Avvio si spegne alla fine del ciclo di lavaggio. Controllare funzioni.

Spegner e la lavatrice

Posizionare la manopola su “○”. Chiudere il rubinetto dell'acqua. Aprire l'oblò e togliere il carico. Lasciare l'oblò socchiuso per facilitare l'asciugatrici del cestello.

Tabella programmi				Detersivo ed Additivi				Options
Programmi		Simbolo di lavaggio	Tipo di carico	Carico kg	Ammor-bidente	Lavaggio principale	Pre-lavaggio	Pre-lavaggio	Rasciacquo Intensivo	Velocità Max. centrifuga
Cotone	Colone bianco 80° Core75°: 60°", 40°, 30"	60 6060 40	Blancheria da letto, tovaglie e biancheria intima, asciugamani, camicie ecc. in cotone e lino poco e mediamente sporchi.Sebbanchaembrgora è possibile selezionare anche l'opzione "Prelavaggio".	5,0	‡	S	‡‡	‡		800
Stati	Strati60°: 50°, 40°, 30"	3060 40	Camicette, magliette, grembiuli ecc. di poliastere (diolen, trevira), poliammide (perlon, nylon) o misti a cotone poco o mediamente sporchi.Sebbanchaembrgora è possibile selezionare anche l'opzione "Prelavaggio".	2,5	‡	S	‡‡	‡		800
Delicati	Delicati40°, 30°, tendido	40 30	Tendaggi e abiti, gonne, camicie e bluse delicati.Re questo programma non è possibile selezionare l'opzione "Asciacquo Intensivo".	1,5	‡	S	—	—	—	500
Lana	Lana40° 8, 30°, tendido		Solo capi antinfettrenti lavabili in lavatrice, provvisti di marchio Pura Lana Vergine.	1,0	‡	S	—	—	—	800
Lavaggio a mano	Lavaggio a mano30°		Capi di lino, seta, lana e viscosa per i quali è consigliato un lavaggio delicato a mano.	2,0	‡	S	—	—	—	800
Lavaggio rapido	Lavaggio spido40°	—	Blancheria da letto, tovaglie e biancheria intima, asciugamani, camicie ecc. in cotone e lino poco e mediamente sporchi.	3,5	‡	S	—	—	—	800
Rasciacquo	Rasciacquo	—	Per risolacquare e rinfrescare la biancheria.	5,0	‡	—	—	—	—	800
SalicoAgui/ Centrifuga	SalicoOrtifuga	—	Salicoquacconerifuga	—	—	—	—	—	—	800

* Programmi in conformità con EN 60456.

Il programma "cido lana" di questa lavatrice è stato approvato da Woolmark per il lavaggio dei capi in lana etichottati "lavabile in lavarice" che recano i marchi di The Woolmark Company. Seguire le istruzioni riportate sull'alichata cuota al capo e le indicazioni fornite del fabbricante della lavatrice. (N° cert. M0402-M0403-M0404-M0405).

...la lavatrice non si avvia, il tasto avvio non lampeggia:	Verificare se: →	• la spina è inserita nella presa di corrente;• la presa di corrente è alimentata (utilizzando, per esempio, una lampada da tavolo o simili);
...la lavatrice non si avvia, ma il tasto avvio lampeggia:	Verificare se: →	• l'oblò è stato chiuso bene;• è stato selezionato un programma di lavaggio;• il rubinetto dell'acqua è aperto. In caso contrario, aprire il rubinetto e premere il tasto Avvio.
...La lavatrice non carica acqua:	Verificare se: →	• il rubinetto dell'acqua è aperto completamente;• il tubo di alimentazione dell'acqua è piegato;• il filtro del tubo di alimentazione dell'acqua è ost ruito;• l'acqua nel tubo di alimentazione è gelata.
...La lavatrice non scarica acqua:	Verificare se: →	• il tubo di scarico dell'acqua è installato correttamente (vedere “Installazione” sul libretto d'istruzioni);• il filtro è ostruito.• l'acqua nel tubo di scarico è gelata.
...Residui di detersivo e additivi nel cassetto detersivo alla fine del lavaggio:	Verificare se: →	• il sifone è posizionato correttamente ed è sporco (vedere “Manutenzione e pulizia” sul libretto d'istruzioni);• arriva poca acqua. I filtri dell'allacciamento idrico tra il tubo di alimentazione e il rubinetto possono essere ostruiti (vedere “Manutenzione e pulizia” sul libretto d'istruzioni). Controllare regolarmente, almeno due o tre volte all'anno, il filtro per corpi estranei e, se necessario, pulirlo (vedere “Come rimuovere il filtro per corpi estranei” sul libretto d'istruzioni).Note:Un sovradosaggio può causare un'eccessiva formazione di schiuma, ciò diminuisce l'efficacia del lavaggio. Il rilevatore della lavatrice impedisce di eseguir e la centrifuga in presenza di eccessiva schiuma. Se il detersivo è insufficiente, la biancheria diventa grigiastra e si favorisce la formazione di depositi di calcare su serpentina e cestello. Per evitare problemi di dosaggio in caso di impiego di detersivi liquidi e in polvere altamente concentrati, utilizzare i dosatori in commercio e caricare il detersivo direttamente nel cestello.Eventuali residui bianchi sui tessuti scuri sono dovuti agli addolotivi insolubili contenuti nei detersivi moderni senza fosfati. Se si dovesse verificare questo inconveniente, scuotere e/o spazzolare labiancheria, oppure utilizzare detersivi liquidi.Conservare il detersivo e gli additivi in un luogo asciutto, fuori dalla portata dei bambini.Usare solo detersivi e additivi adatti a lavatrici ad uso domestico.Usare solo decalcificanti e tinture adatti a lavatrici ad uso domestico.I decalcificanti possono contenere componenti che possono danneggiare parti della lavatrice.Non usare solventi (ad es. trielina, benzina, ecc.). Non lavare in lavatrice tessuti trattati con solventi o liquidi infiammabili.
...La lavatrice vibra durante la centrifuga:	Verificare se: →	• la lavatrice è livellata e tutti i piedini sono stati regolati (vedere “Installazione” sul libretto d'istruzioni);• sono state rimosse le staffe di protezione per il trasporto. Prima della messa in funzione della lavatrice, togliere obbligatoriamente le staffe di sicurezza per il trasporto (vedere “Installazione” sul libretto d'istruzioni).
...Alla fine del programma la biancheria non è cent r ifugata o non sufficientemente:	Verificare se: →	La lavatrice è dotata di un sistema di identificazione e correzione carico sbilanciato. Per singoli capi di biancheria pesanti (tappetini da bagno, accappatoi) è possibile che questo sistema si attivi per ridurre automaticamente la velocità di centrifuga o persino per interrompere la centrifuga se dopo aver tentato più volte e di avviare il ciclo, la lavatrice riscontra un carico eccessivamente sbilanciato.• Se unavolt a terminato il programma la biancheria è ancor abagnata, aggiungere eventualmente altri capi e avviare ancora una volta il programma di centrifuga.La presenzadi eccessiva schiuma può impedire che venga eseguita la centrifuga.Utilizzare la quantità di detersivo corretta

SERVIZIO ASSISTENZA

Se dopo aver controllato i punti descritti il malfunzionamento dovesse persistere o verificarsi nuovamente, spegnere la lavatrice e contattare il Servizio Assistenza (consultare in proposito la garanzia).

Comunicare:

• Il tipo di anomalia
• Il tipo e il modello di lavatrice
- Il codice di assistenza (il numero dopo la parola Service riport ato sull'et ichett a adesiva) sulla part e destra dello sportello aperto

SERVICE

0000 000 00000

IGNIS

Prima dell'uso legger e at t ent ament e anche il libretto di istruzioni.

1

Guida di consultazione rapida

Manopola di selezione programmi

Il programma si selezionaruotando la manopola. A ciclo di lavaggio iniziato per modificare il programma prescelto ruotare la manopola sulla posizione “” e reimpostare il nuovo programma.

Pulsante Avvio

Il ciclo di lavaggio si avvia premendo questo pulsante. Il pulsante si illumina, alla fine del ciclo di lavaggio si spegne.

Pulsante On/Off

Con questo pulsante è possibile attivare e disattivar e la corrente della rete elettrica per alimentare la lavatrice.

Manopola di selezione della velocità di centrifuga

Ruotare la manopola di selezione della velocità di centrifuga nella posizione corrispondente alla velocità di centrifuga desiderata. Se si seleziona viene cancellata la centrifuga finale, ma non le centrifughe intermedie. Il programma termina con un ciclo di scarico dell'acqua.

Modificare il programma o interrompere un programma in corso

Portare la manopola del programmatore sulla posizione "O".

Selezionare il nuovo programma (e la relativa temperatura), le opzioni e la velocità di centrifuga desiderate.

Premere di nuovo il tasto "Avvio". Se viene premuto itasto "On/Off" non è necessario aggiungere altro detersivo.

Terminare anticipatamente un programma

Portare la manopola del programmatore sulla posizione "O". Portare la manopola del programmatore su "Scarico/Centrifuga. Premere il tasto "Avvio" per avviare il programma "Scarico/Centrifuga"

Opzioni

Le opzioni selezionate vengono indicate dall'accensione della relativa spia. In caso di combinazioni inadeguate di programma, opzione e temperatura, le spie si spengono automaticamente. Le opzioni non ammesse vengono deselezionate automaticamente.

Prelavaggio

Indicato solo per biancheria molto sporca (ad es. sabbia, sporco tenace). Con prelavaggio la durata dei programmi aumenta di circa 15 minuti.

Risciacquo Int ensivo

Viene aumentat a la quantità d'acqua e la durata del ciclo di risciacquo.

Opzione particolarmente raccomandata in aree in cui l'acqua sia particolarmente dolce, per il lavaggio degli indumenti dei neonati e delle persone allergiche.

Programmi	Manopola termostato (°C)	Carico (kg)	Acqua (l)	Energia (kWh)	Durata Programma ca. (ore : minuti)*	Con prelavaggio la durata aumenta di circa 15 minuti. I dati di consumo sono stati determinati in condizioni normalizzate in conformità alla Standard IEC 60 456. In uso domestico i valori di consumo possono divergere da quelli riportati nella tabella in funzione della pressione dell'acqua, della temperatura dell'acqua di alimentazione, del carico e del tipo di biancheria.
Cotone	90	5,0	55**	1,80	2:10
Cotone	60	5,0	50	0,95	2:12
Cotone	40	5,0	50	0,50	1:59
Sintetici	60	2,5	46	0,77	1:32
Sintetici	40	2,5	46	0,40	1:30
Sintetici rapido	30	2,0	27	0,33	0:41
Delicati	30	1,5	52	0,41	0:53
Lana	40	1,0	50	0,36	0:52
Lavaggio a mano	30	2,0	54	0,29	0:59

5019 501 20006

(Con riserva di modifiche tecniche)
