Tipo di prodotto	Cucina a gas
Marca	Whirlpool
Modello	AKM 608/IX
Colore	Argento (Inox)
Larghezza	60 cm
Altezza	85 cm
Profondità	60 cm
Peso netto	50 kg
Alimentazione	Gas metano (GPL convertibile)
Numero di fuochi	4
Tipo di bruciatori	A gas con accensione integrata
Sicurezza	Termocoppie sui fuochi
Capacità forno	70 L
Funzioni forno	Convezione, grill, statico
Timer meccanico	Sì
Classe efficienza energetica	A (forno)
Tipo di installazione	Libera (freestanding)
Rivestimento interno forno	Smalto antiaderente
Porta del forno	Vetro estraibile per una pulizia facile
Garanzia	2 anni

Domande frequenti - AKM 608/IX WHIRLPOOL

Come si accende il forno di AKM 608/IX?

Per accendere il forno, ruotare la manopola del forno sulla temperatura desiderata (da 50°C a 250°C) e premere la manopola del timer se presente. La spia di accensione si illumina. Per il modello AKM 608/IX, l'accensione è elettrica.

Come si sostituisce la lampadina del forno?

Svitare il vetro di protezione della lampadina, rimuovere la lampadina vecchia e sostituirla con una nuova dello stesso tipo (E14, 25W). Assicurarsi che l'apparecchio sia spento e freddo.

È possibile utilizzare il piano cottura con bombole GPL?

Sì, il modello AKM 608/IX è predisposto per il gas metano, ma può essere convertito al GPL utilizzando l'apposito kit di conversione che si trova presso il servizio assistenza.

Come si puliscono i bruciatori?

Rimuovere i cappellotti e i fiammiferi, lavarli con acqua calda e detersivo, asciugarli bene e riposizionarli correttamente. Non usare spugne abrasive.

Perché il forno non raggiunge la temperatura impostata?

Controllare che la porta sia chiusa correttamente e che il termostato funzioni. Se il problema persiste, potrebbe essere necessario sostituire la sonda del forno. In tal caso, contattare l'assistenza.

Come si attiva la funzione grill?

Ruotare la manopola delle funzioni sulla posizione grill, quindi selezionare la temperatura desiderata. Il grill è consigliato per gratinare e dorare gli alimenti.

Quali sono le dimensioni complessive della cucina?

L'AKM 608/IX ha dimensioni di 60x85x60 cm (larghezza x altezza x profondità). Verificare lo spazio disponibile prima dell'installazione.

Come si effettua la pulizia del vetro della porta?

Il vetro della porta è estraibile. Rimuovere la porta del forno, estrarre i vetri interni e pulirli con acqua saponata. Reinstallare seguendo il manuale.

Cosa fare se il piano cottura non si accende?

Controllare che ci sia tensione nella presa elettrica (per l'accensione), che i bruciatori siano puliti e asciutti, e che il gas sia aperto. Se il problema persiste, verificare le candele di accensione.

Dove posso trovare i pezzi di ricambio per AKM 608/IX?

I pezzi di ricambio sono disponibili presso i centri assistenza autorizzati Whirlpool. Indicare sempre il numero di modello completo per un ordine corretto.

MANUALE UTENTE AKM 608/IX WHIRLPOOL

PRIMA DI USARE IL PIANO DI COTTURA VETROCERAMICO

PAGINA 40

INSTALLAZIONE

PAGINA 40

DICHIARAZIONE DI CONFORMITÀ CE

PAGINA 42

PRECAUZIONI E RACCOMANDAZIONI GENERALI

PAGINA 42

ACCESSORI DEL PIANO DI COTTURA

PAGINA 43

PULIZIA E MANUTENZIONE DEL PIANO DI COTTURA VETROCERAMICO

PAGINA 43

PRIMA DI USARE IL PIANO DI COTTURA VETROCERAMICO

- Per utilizzare al meglio i nuovi elettrodomestici, vi invitiamo a leggere attentamente le istruzioni per l'uso e a tenerle a portata di mano in caso di necessità.

INSTALLAZIONE

Piano di cottura

• Incassare il piano di cottura in un piano di lavoro avente uno spessore di 20 - 50 mm. Non interporre materiali fra piano di cottura e forno (traversini, squadrette, ecc.).
• Un mobile a colonna da installare eventualmente a fianco del piano di cottura dovrà distare dal bordo di quest'ultimo almeno 100 mm.
• Nel piano di lavoro, praticare un'apertura delle dimensioni indicate sulla scheda prodotto separata.
  N.B.: prima di installare il piano di cottura, rimuovere la pellicola protettiva.
• Se il piano di lavoro è in legno, utilizzare le apposite mollette e viti fornite a corredo.
• Posizionare le 4 mollette (D) come illustrato, rispettando le quote indicate
• Fissare le stesse mediante le viti (E).
• Installare il piano di cottura nel piano di lavoro.
• Se il piano di lavoro è di marmo, ceramica, pietra naturale ecc., fissare il piano di cottura con le staffe (F), codice parte 4819 404 78697 (da ordinare al Servizio Assistenza Tecnica).
• Installare il piano di cottura nel piano di lavoro.
• Utilizzare le 4 staffe (F) posizionandole come indicato in figura, in funzione dello spessore del piano di lavoro.
• Serrare le 4 viti (G) nei fori (H).

• Accertarsi che l'elettrodomestico venga installato e collegato alla rete di alimentazione elettrica da un tecnico specializzato secondo le istruzioni del costruttore e in conformità alle norme vigenti locali.
• All'installatore spetta la responsabilità del corretto collegamento elettrico dell'elettrodomestico e dell'osservanza delle relative prescrizioni di sicurezza.
• Il collegamento alla rete deve essere effettuato tramite un sezionatore multipolare con una distanza minima fra i contatti di 3 mm.
• La messa a terra dell'apparecchio è prescritta per legge.
  • Non usare prese multiple o prolunghe.
• Una volta installato l'elettrodomestico, i componenti elettrici non devono essere accessibili.
• Il produttore declina ogni responsabilità per eventuali danni a persone o a cose derivanti dalla mancata osservanza dei suddetti requisiti.

COLLEGAMENTO E INSTALLAZIONE

Forno e piano di cottura

- Assicurarsi che la tensione indicata sulla targhetta dei dati caratteristici corrisponda a quella della propria abitazione. La targhetta con i dati nominali è situata sul bordo anteriore dell'apertura del forno (visibile con lo sportello del forno aperto) e sul fondo del forno stesso.

1. Installare il piano di cottura e fissarlo.

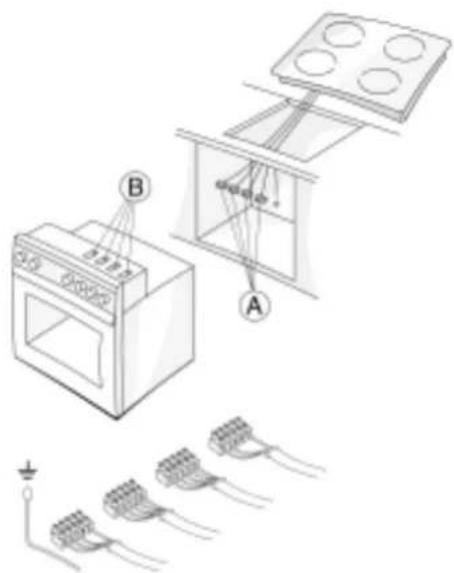

2. Collegare i quattro terminali (A) a quelli del forno, come mostrato nella figura.
3. Posizionare il piano di cottura nella sua sede. Importante: la posizione dei quattro terminali da collegare al forno è indicata dai rispettivi contrassegni colorati (bianco, nero, verde e blu), i quali corrispondono a quanto riportato nella targhetta sul forno.
4. Installare il forno e fissarlo con le viti in dotazione.

Nota

Qualora si debba collegare il piano di cottura al pannello di comando separato e non al forno, leggere le istruzioni fornite con il suddetto pannello.

• Utilizzare tegami e pentole con un diametro del fondo uguale o lievemente maggiore rispetto a quello della zona di cottura.
• Utilizzare soltanto pentole e tegami con fondi piatti.
• Se possibile, tenere il coperchio sulle pentole durante la cottura.
• Cuocere verdure, patate, ecc. con poca acqua al fine di ridurre i tempi di cottura.
• Utilizzando la pentola a pressione, si riduce ulteriormente il consumo di energia e il tempo di cottura.

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

1. Imballaggio

- Il materiale d'imballaggio è interamente riciclabile ed è contrassegnato dal simbolo di riciclaggio ( )

2. Elettrodomestici

- Gli elettrodomestici sono stati fabbricati con materiale riciclabile o riutilizzabile. Qualora si decida di rottamarli, rispettare le norme locali per lo smaltimento dei rifiuti. Prima di rottamarli, renderli inutilizzabili tagliando il cavo di alimentazione.

DICHIARAZIONE DI CONFORMITÀ CE

• Questi elettrodomestici sono destinati a venire a contatto con prodotti alimentari e sono conformi alla Direttiva Europea 89/109/CEE.
• Sono stati progettati per essere utilizzati esclusivamente come apparecchi per la cottura. Qualsiasi altro uso (come ad esempio il riscaldamento di locali) è da considerarsi improprio e potenzialmente pericoloso.

• Sono stati studiati, costruiti e commercializzati in conformità ai:

• requisiti di sicurezza prescritti dalla Direttiva 73/23/CEE sulla "Bassa Tensione";

• requisiti di protezione prescritti dalla Direttiva 89/336/CEE sulla "EMC" (compatibilità elettromagnetica);
  • requisiti della Direttiva 93/68/CEE.
• Questo apparecchio è conforme ai requisiti della Classe "Y" di protezione contro i rischi di incendio.

PRECAUZIONI E RACCOMANDAZIONI GENERALI

• Prima di procedere a interventi di manutenzione su questo elettrodomestico, scollegarlo dalla rete di alimentazione elettrica.
• Tenere lontani i bambini dal forno quando questo è in funzione e anche dopo averlo appena spento.
  • Gli elettrodomestici devono essere riparati o regolati unicamente da un tecnico specializzato.
• Accertarsi che i fili elettrici di altri apparecchi utilizzati vicino al piano non tocchino parti calde.
• Evitare di fare funzionare a vuoto le piastre/zone di cottura.
• Sul piano sono montate piastre/zone di cottura di diametro diverso. Utilizzare pentole il cui diametro della base sia pari o leggermente superiore a quello della piastra/ zona di cottura.

Al fine di non danneggiare in modo permanente il piano vetroceramico, evitare l'uso di quanto segue:

- Pentole con fondo non perfettamente

piatto

- Pentole metalliche con fondo smaltato.

• Non utilizzare il piano come superficie di lavoro o di supporto.
- Se si cucinano fritture, è necessario controllarle rimanendo vicino al piano in quanto possono incendiarsi.
- Nel caso in cui la superficie vetroceramica si rompesse o si crepasse a causa di un urto violento (oggetti che cadono ecc.), evitare di utilizzarla e contattare immediatamente il Servizio Assistenza Tecnica.
- Non appoggiare sulle zone di cottura calde cibi avvolti in carta stagnola, né contenitori di plastica o stracci.
• Non strisciare le pentole sul piano vetroceramico in modo da evitare di graffiarlo.
- Evitare di versare zucchero o sostanze simili sul piano. Se necessario, pulire accuratamente il piano seguendo le istruzioni per la pulizia e la manutenzione contenute nel presente manuale.

ACCESSORI DEL PIANO DI COTTURA

Accessorio per protezione bambini AMH 122

Questo accessorio può essere richiesto al Servizio Assistenza Tecnica ed è identificato dal codice parte 4819 310 18436.

PULIZIA E MANUTENZIONE DEL PIANO DI COTTURA VETROCERAMICO

Consigliamo di pulire il piano dopo ogni utilizzo, avendo l'accortezza di lasciarlo raffreddare. In questo modo lo sporco non si accumula e la pulizia risulta più facile.

- Utilizzare un panno pulito, carta assorbente da cucina e detersivo per lavaggio a mano delle stoviglie, oppure prodotti specifici per la pulizia del piano vetroceramico.

- Togliere lo sporco tenace di cottura con il raschietto fornito e con prodotti specifici.

• Rimuovere eventuali residui di cibo versati sul piano vetroceramico evitando di lasciarli indurire.
• Non usare prodotti abrasivi, candeggina, spray per la pulizia del forno né pagliette metalliche.
• Consigliamo un trattamento periodico del piano vetroceramico con le apposite cere in commercio.

Il piano non funziona

• Verificare che il piano di cottura sia sotto tensione.
• Verificare se la manopola di comando è impostata su "0".
  Portare il sezionatore multipolare nella posizione "OFF" per alcuni minuti, poi rimetterlo su "ON" e verificare se il problema persiste.

SERVIZIO ASSISTENZA TECNICA

Prima di contattare il Servizio Assistenza Tecnica:

1. Cercare di risolvere il problema (consultare la "Guida ricerca guasti").
2. Spegnere l'elettrodomestico e rimetterlo in funzione per verificare se l'anomalia è stata eliminata.

Se dopo i suddetti controlli il problema si ripresenta, contattare il Servizio Assistenza Tecnica più vicino.

Indicare sempre:

• una breve descrizione dell'anomalia,
• il tipo e il modello esatti degli apparecchi,
• il numero di assistenza (è il numero che si trova dopo la parola "Service" sulla targhetta dati caratteristici), che si trova sotto il piano di cottura o sulla Scheda Prodotto. Il numero di assistenza è anche riportato sul libretto di garanzia.

- il proprio indirizzo e numero telefonico completi.

Qualora si renda necessaria una riparazione, rivolgersi a un centro di Assistenza Tecnica indicato nella garanzia.

Nell'improbabile eventualità che un intervento o una riparazione sia effettuata da un tecnico non autorizzato, richiedere sempre un'attestazione del lavoro eseguito e insistere sull'uso di pezzi di ricambio originali.

La mancata osservanza di queste istruzioni può compromettere la sicurezza e la qualità del prodotto.
