Tipo di prodotto	Frigorifero combinato free-standing
Marca	Iberna
Modello	FR IFR 240 A S
Classe energetica	Classe A
Capacità totale	240 litri
Capacità frigorifero	170 litri
Capacità congelatore	70 litri
Dimensioni (LxPxA)	60 x 60 x 170 cm
Peso	45 kg
Alimentazione	220-240 V, 50 Hz
Classe climatica	SN-T (da 10°C a 43°C)
Sbrinamento	Automatico nel frigorifero, manuale nel congelatore
Illuminazione interna	LED
Termostato	Regolabile a 7 posizioni
Ripiani	4 ripiani in vetro temperato
Cassetto frutta e verdura	Sì, con controllo umidità
Congelatore	3 scomparti con vaschetta per il ghiaccio
Sportello	Cerniere reversibili, apertura a destra
Gambe regolabili	Sì
Rumore	40 dB (A)
Refrigerante	R600a (isobutano)
Manutenzione	Pulire le guarnizioni con acqua saponata
Sicurezza	Termostato di sicurezza e allarme temperatura
Ricambi	Disponibili presso i centri assistenza autorizzati
Garanzia	24 mesi

Domande frequenti - FR IFR 240 A S IBERNA

Come regolo la temperatura del mio frigorifero Iberna?

Per regolare la temperatura, ruotare il termostato interno. Posizione 1-2: temperatura più alta; posizione 7: temperatura più bassa. Per un uso ottimale, impostare a 3-4.

Come sbrinare il congelatore?

Spegnere l'apparecchio, rimuovere gli alimenti e lasciare la porta aperta. Non usare oggetti appuntiti. Pulire e asciugare prima di riaccendere.

Cosa fare se il frigorifero non raffredda abbastanza?

Controllare che la temperatura ambiente non sia troppo alta, che la porta chiuda correttamente e che la griglia di ventilazione sia libera. Verificare anche il termostato.

Come pulire l'interno del frigorifero?

Utilizzare un panno morbido con acqua tiepida e detergente neutro. Evitare solventi o abrasivi. Risciacquare e asciugare.

Dove posso scaricare il manuale di istruzioni?

Il manuale è disponibile in formato PDF su questo sito. Puoi scaricarlo gratuitamente cliccando sul pulsante di download.

Che classe energetica ha questo frigorifero?

Il modello FR IFR 240 A S appartiene alla classe A, garantendo un buon risparmio energetico.

Quali sono le dimensioni del prodotto?

Le dimensioni approssimative sono: 60 cm di larghezza, 60 cm di profondità e 170 cm di altezza. Verificare sempre le misure esatte sul manuale.

Come posso invertire il senso di apertura della porta?

Le cerniere sono reversibili. Per invertire, svitare le viti, spostare la maniglia e rimontare la porta sul lato opposto. Seguire le istruzioni nel manuale.

Qual è il refrigerante utilizzato?

Il dispositivo utilizza R600a (isobutano), un gas ecologico a basso impatto ambientale.

Cosa devo fare in caso di guasto o malfunzionamento?

Controllare prima l'alimentazione elettrica e le impostazioni. Se il problema persiste, contattare il centro assistenza autorizzato. Non tentare riparazioni fai-da-te.

MANUALE UTENTE FR IFR 240 A S IBERNA

La scatola termostato per il controllo dell'apparecchio è collocata all'interno della cella frigo in alto a destra. Per essere certi che l'apparecchio stia funzionando accertarsi che la manopola termostato non sia sulla posizione "0".

LO SBRINAMENTO E CONGELAZIONE

La quantità massima di alimenti che è possibile congelare è indicata nella targhetta matricola, (vedi fi gura 2). La congelazione è garantita in qualsiasi posizione della manopola.

(Figura 2)

In questo prodotto lo sbrinamento della cella frigo avviene automaticamente.

E' consigliabile sbrinare la zona congelatore quando lo strato di ghiaccio supera i 3 mm di spessore.

La presenza di un lieve strato di brina o di gocce d'acqua durante il funzionamento è da considerarsi normale.

E' importante mantenere sempre pulito il condotto di scarico ed evitare di porre i cibi a contatto con la parete della cella.

N.B. In questa posizione è possibile trovare la targa matricola, contenente i dati da comunicare all' Assistenza Tecnica qualora si vericasse un guasto.

Importante: In presenza di temperatura ambiente molto calda, l'apparecchio potrebbe funzionare in continuo, con conseguente formazione anomala di brina sulla parete di fondo della cella frigo. In questi casi è necessario ruotare la manopola frigo su numeri più bassi (1-2).

INVERSIONE DEL SENSO DI APERTURA DELLE PORTE

Smontare la cerniera superiore e le relative rondelle dalla traversa superiore.

Rimuovere la porta superiore.

Smontare la cerniera e le relative rondelle.

Rimuove la porta inferiore.

Rimuovere il perno della cerniera inferiore destra e rimontarlo sulla cerniera inferiore sinistra.

Rimontare le cerniere e le porte operando dal basso verso l'alto 1→2→3.→

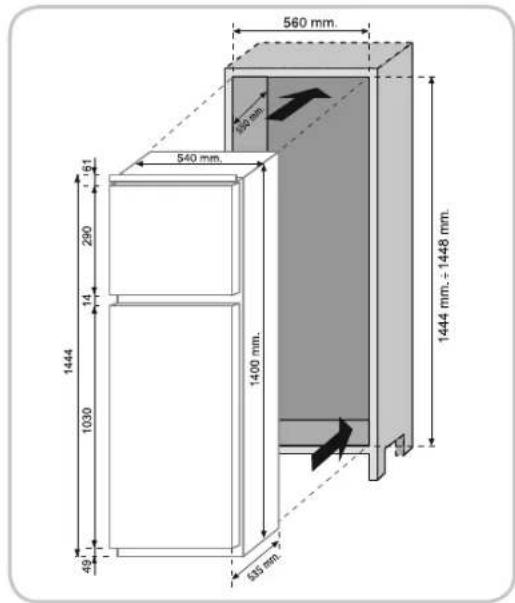

DIMENSIONI DEL PRODOTTO E DEL VANO DA INCASSO

INSTALLAZIONE DELL APPARECCHIO NELLA COLONNA

Fissare la guarnizione in dotazione all'apparecchio sul lato opposto alle cerniere.

1

Inserire l'apparecchio nella colonna, accostandolo sul lato opposto alle cerniere.

2

Far aderire perfettamente la squadretta superiore dell apparecchio al mobile.

3

Bloccare la parte superiore dell'apparecchio al mobile, utilizzando le viti in dotazione.

4

Bloccare la parte inferiore dell'apparecchio mediante le viti in dotazione.

5

Applicare a scatto la griglia di aerazione.

6

L'apparecchio è corredato di dispositivi di accoppiamento delle porte dell'apparecchio con le ante della colonna (slitte di traino).

Fissare la slitta nella parte interna dell'anta della colonna incasso all'altezza desiderata e a circa 20 mm dal fi lo esterno della porta.

Aprire le porte della colonna incasso e del frigorifero. Posizionare il traino ad incastro sulla slitta, quindi farlo aderire alla porta del frigorifero.

Contrassegnare i punti di fi ssaggio per le viti e forare con una punta di diametro 2,5.

Collegare la porta dell'apparecchio all'anta del mobile avendo come riferimenti le asole del traino.

Una volta incassato il prodotto, posizionare la parte posteriore della colonna a contatto con la parete in modo da impedire l'accesso al vano compressore.

Per un corretto funzionamento del prodotto è indispensabile che sia consentita un'opportuna circolazione d'aria in modo da raffreddare il condensatore che è collocato nella parte posteriore dell'apparecchio.

A tal proposito la colonna deve essere provvista di un camino posteriore, la cui apertura verso l'alto non deve essere ostruita e di una fessura anteriore che verrà copetra da una griglia di areazione.

Dimensioni degli scassi della colonna.

Dimensioni dello spazio da lasciare tra la colonna e il soffi tto.

Z STUDIO > 08-2007 - Cod. 41024217
