IKE64473XB - Piano cottura AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piano cottura a induzione
Marca	AEG
Modello	IKE64473XB
Larghezza	60 cm
Profondità	52 cm
Altezza	5 cm
Peso	12 kg
Alimentazione	220-240 V ~ 50/60 Hz
Potenza massima	7200 W
Numero di zone di cottura	4
Tipo di comandi	Touch
Colore superficie	Nero
Materiale piano	Vetroceramica
Funzioni speciali	PowerBoost, Timer, Riconoscimento pentole, Modalità Bridge
Sicurezza	Blocco bambini, Spegnimento automatico
Classe di efficienza energetica	A
Tipo di installazione	Da incasso
Manutenzione e pulizia	Pulizia con panno umido e detergente delicato
Parti di ricambio	Disponibili presso il servizio assistenza AEG
Garanzia	2 anni

Domande frequenti - IKE64473XB AEG

Come installo correttamente il piano cottura AEG IKE64473XB?

Per un'installazione sicura, assicurarsi che il piano sia incassato in un piano di lavoro con distanze minime di ventilazione come indicato nel manuale. Il collegamento elettrico deve essere effettuato da un tecnico autorizzato secondo le normative vigenti.

Quali pentole sono compatibili con questo piano a induzione?

Utilizzare solo pentole con fondo ferromagnetico (ad esempio acciaio inox, ghisa). Verificare con una calamita: se aderisce al fondo, la pentola è adatta.

Come funziona la funzione PowerBoost?

La funzione PowerBoost fornisce una potenza extra alla zona selezionata. Attivarla toccando il tasto dedicato. Ripristina automaticamente dopo alcuni minuti per evitare surriscaldamenti.

Perché il piano cottura si spegne da solo?

Lo spegnimento automatico può attivarsi quando il timer scade o se nessuna pentola viene rilevata. Controllare anche che non ci siano liquidi o oggetti sui comandi touch.

Come pulisco il piano in vetroceramica senza graffiarlo?

Attendere che la superficie sia completamente fredda. Usare un panno morbido e un detergente specifico per vetroceramica. Evitare spugne abrasive o pagliette metalliche.

Come attivo il blocco di sicurezza per i bambini?

Premere e tenere premuto il tasto di blocco comandi per circa 3 secondi finché si accende l'indicatore. Per disattivare, ripetere la stessa operazione.

Cosa devo fare se il piano emette un segnale acustico e non si accende?

Verificare che il blocco non sia attivo e che i comandi siano puliti. Se il problema persiste, staccare l'alimentazione per un minuto e riprovare. Se ancora non funziona, contattare il servizio di assistenza.

Posso usare pentole in vetro o ceramica?

No, il piano di cottura a induzione funziona solo con materiali magnetici. Pentole in vetro, ceramica o alluminio non generano calore.

Come si imposta il timer sulle diverse zone?

Dopo aver selezionato la zona, toccare il tasto timer. Regolare il tempo con i pulsanti + e -. Il conto alla rovescia si avvia automaticamente e il piano si spegne allo scadere.

Dove posso trovare il manuale completo in italiano?

Il manuale utente è scaricabile gratuitamente in formato PDF dal sito AEG o da piattaforme online. In questa pagina è possibile richiedere la traduzione completa via email.

MANUALE UTENTE IKE64473XB AEG

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sulle normali apparecchiature. Vi invitiamo a dedicare qualche minuto alla lettura del presente manuale, per conoscere come trarre il massimo vantaggio dall'utilizzo della vostra apparecchiatura.

Visitate il nostro sito web per:

Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

Registrare il vostro prodotto e ricevere un servizio migliore:

www.registeraeg.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.aeg.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.

Le informazioni si trovano sulla targhetta di identificazione.

⚠️ Avvertenza/Attenzione - Importanti Informazioni per la sicurezza

i Informazioni e suggerimenti generali

Informazioni sull'ambiente

Con riserva di modifiche.

1. ⚠ INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non

sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• I bambini di età compresa fra i 3 e gli 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani a meno che non vi sia una supervisione continua.
• Tenere lontani i bambini al di sotto dei 3 anni se non costantemente supervisionati.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l'apparecchiatura ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

- AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non toccare gli elementi riscaldanti.

- Non utilizzare un timer esterno o un sistema di controllo remoto distinto per mettere in funzione l'apparecchiatura.

- AVVERTENZA: Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.

- Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.

- ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un breve processo di cottura deve essere supervisionato senza soluzione di continuità.

- AVVERTENZA: Pericolo di incendio: Non conservare nulla sulle superfici di cottura.

- Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi.

- Non usare una pulitrice a vapore per pulire l'apparecchiatura.

- Dopo l'uso, spegnere l'elemento utilizzato mediante la corrispondente manopola, senza considerare quanto indicato dal rilevatore di utensili.

- Se la superficie di vetroceramica/vetro presenta delle crepe, spegnere l'apparecchiatura e scollegarla dalla presa di corrente. Qualora l'apparecchiatura sia collegata direttamente alla corrente mediante una scatola di derivazione, togliere il fusibilke per scollegarlo dall'alimentazione. Invitiamo in entrambi i casi a contattare il Centro Servizi Autorizzato.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

- AVVERTENZA: Servirsi unicamente di protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle

istruzioni d'uso, ad esempio accessori idonei o le protezioni del piano cottura incorporate nell'apparecchiatura. L'uso inadeguato delle protezioni può causare incidenti.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

AVVERTENZA!

Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• È necessario rispettare la distanza minima dalle altre apparecchiature.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
• Proteggere la base dell'apparecchiatura da vapore e umidità.
• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.
• Ogni apparecchiatura dispone di ventole di raffreddamento sulla parte inferiore.
• Se l'apparecchiatura viene installata sopra a un cassetto:
• Non tenere oggetti di piccole dimensioni o fogli di carta che potrebbero essere aspirati, dato che possono danneggiare le ventole di raffreddamento o

guastare il funzionamento del sistema di raffreddamento. - Mantenere una distanza di almeno 2 cm fra la parte inferiore dell'apparecchiatura e le componenti conservate nel cassetto.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.
• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia scollegata dalla rete elettrica.
• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
• Verificare che l'apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare il surriscaldamento del terminale.
• Utilizzare il cavo di alimentazione appropriato.
• Evitare che i collegamenti elettrici si aggroviglino.
  • Assicurarsi che la protezione da scosse elettriche sia installata.
• Utilizzare il morsetto fermacavo sul cavo.
• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine.

• Non utilizzare prese multiple e prolunghe.
- Accertarsi di non danneggiare la spina o il cavo (ove previsti). Contattare il nostro Centro Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.
- I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
- Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
- Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
- Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.
- L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

2.3 Utilizzo

AVVERTENZA!

Rischio di lesioni, ustioni o scosse elettriche.

• Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzo.
• Utilizzare l'apparecchiatura in un ambiente domestico.
• Non modificare le specifiche tecniche dell'apparecchiatura.
• Accertarsi che le fessure di ventilazione non siano ostruite.
  • Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.

• Spegnere la zona di cottura dopo ogni utilizzo.

• Non fare affidamento sul rilevatore di pentole.

• Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.
• Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un contatto con l'acqua.
• Non utilizzare l'apparecchiatura come superficie di lavoro o come piano di appoggio.
• Se la superficie dell'apparecchiatura presenta delle incrinature, scollegare immediatamente l'apparecchiatura dall'alimentazione. per evitare scosse elettriche.
• I portatori di pacemaker, devono mantenere una distanza di almeno 30 cm dalle zone di cottura a induzione quando l'apparecchiatura è in funzione.
• Un alimento immerso nell'olio molto caldo può provocare degli schizzi.

AVVERTENZA!

Pericolo di incendio ed esplosioni.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.
• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
• L'olio usato, che può contenere residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Non poggiare pentole calde sul pannello dei comandi.
• Non mettere coperchi caldi sulla superficie in vetro del piano cottura.
• Non esporre al calore pentole vuote.

• Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
• Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.
  • Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
• Lo spostamento di pentole in ghisa, in alluminio o con fondi danneggiati può graffiare il vetro o la vetroceramica. Per spostare questi oggetti sollevarli sempre dalla superficie di cottura.
• L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.

2.4 Manutenzione e pulizia

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.
• Scollegare l'apparecchiatura dalla rete elettrica prima di eseguire le operazioni di manutenzione.

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

3.1 Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul lato inferiore del piano di cottura.

Numero di

serie ....

3.2 Piani di cottura da incasso

Utilizzare esclusivamente piani di cottura da incasso solo dopo l'installazione in

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

2.5 Assistenza Tecnica

• Per riparare l'apparecchiatura contattare il Centro di Assistenza Autorizzato.
• Utilizzare esclusivamente ricambi originali.

2.6 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Rivolgersi all'autorità municipale per informazioni su come smaltire correttamente l'elettrodomestico.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

idonei piani di lavoro e mobili da incasso conformi alle norme.

3.3 Cavo di collegamento

• Il piano di cottura viene fornito con un cavo di collegamento.
• Sostituire il cavo di alimentazione danneggiato con il cavo di ricambio. Contattare il Centro di Assistenza locale.

AVVERTENZA!

Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato.

ATTENZIONE!

Non forare o saldare le estremità dei cavi. Questo è severamente vietato!

ATTENZIONE!

Non collegare il cavo senza la rispettiva guaina terminale.

1. Togliere l'isolamento delle estremità dei cavi nero e marrone.
2. Applicare una nuova guaina terminale da 1,5 mm² sull'estremità di ciascun cavo. (utilizzare l'apposito attrezzo).

Sezione cavo

Collegamento a due fasi

1. Estrarre la guaina all'estremità dei fili nero e marrone.

Collegamento a una fase - 230 V ~ Collegamento a due fasi - 400 V 2 ~ N
Verde - giallo Verde - giallo
N Blu e blu Blu e blu N
L Nero e marrone Nero L1
Marrone L2

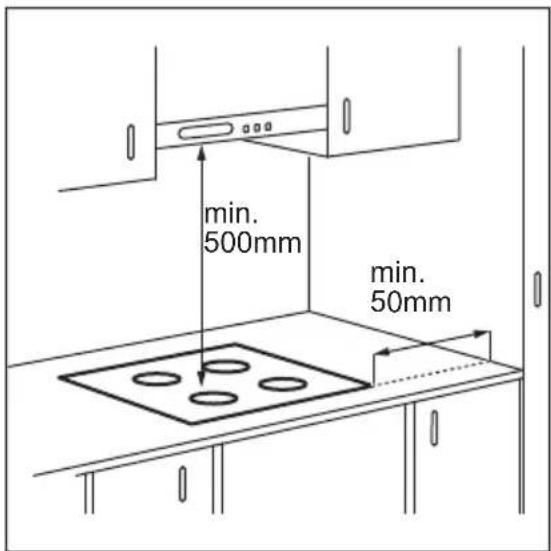

3.4 Montaggio

Se l'apparecchiatura viene installata sopra a un cassetto, la ventilazione del piano cottura riscalda gli articoli all'interno del cassetto durante il processo di cottura.

4. DESCRIZIONE DEL PRODOTTO

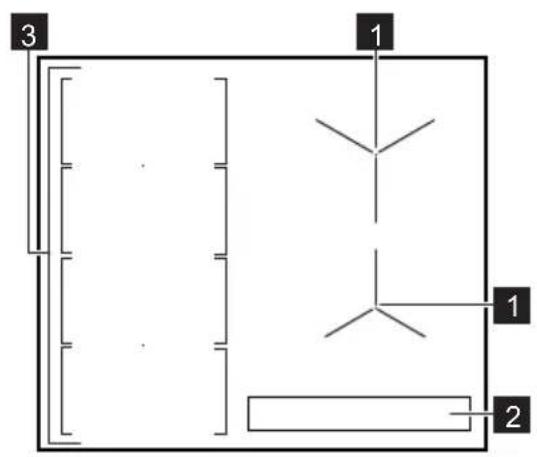

4.1 Disposizione della superficie di cottura

1 Zona di cottura a induzione
2 Pannello dei comandi

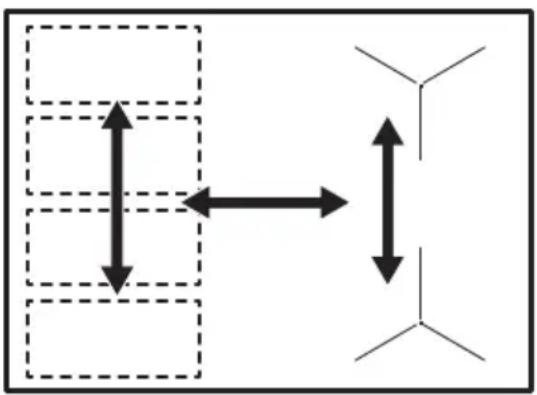

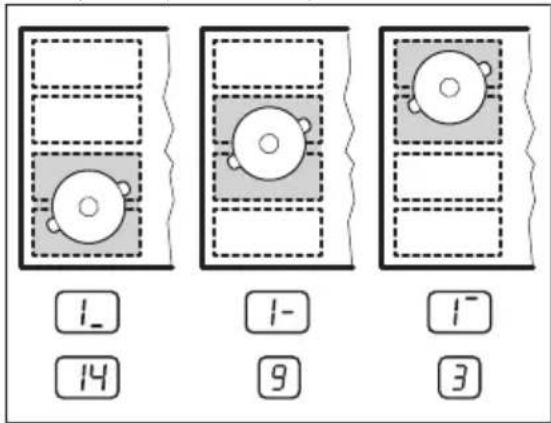

3 Zona di cottura a induzione flessibile composta da quattro sezioni

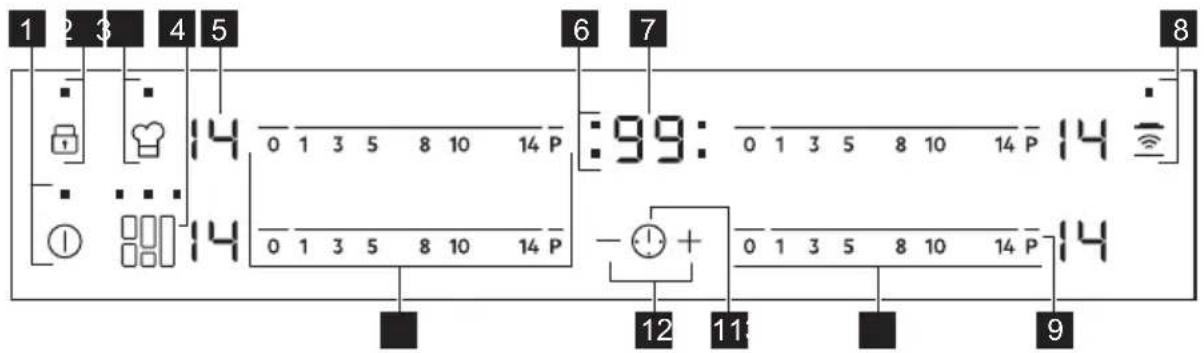

4.2 Disposizione del pannello dei comandi

Utilizzare i tasti sensore per mettere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici mostrano quali funzioni sono attive.

	Tasto senso-re	Funzione Commento
1	➊	ON / OFF Per attivare e disattivare il piano di cottura.
2	➌	Blocco / Dispositivo di Si-curezza bambini	Per bloccare/sbloccare il pannello dei co-mandi.

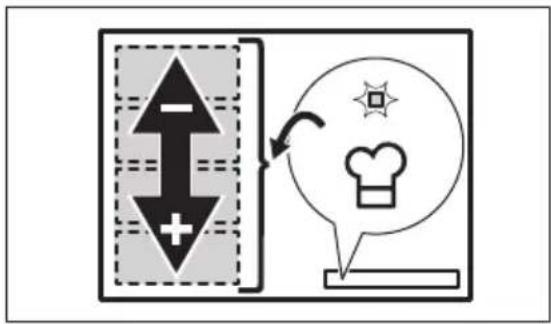

3	➎	PowerSlide Per attivare e disattivare la funzione.

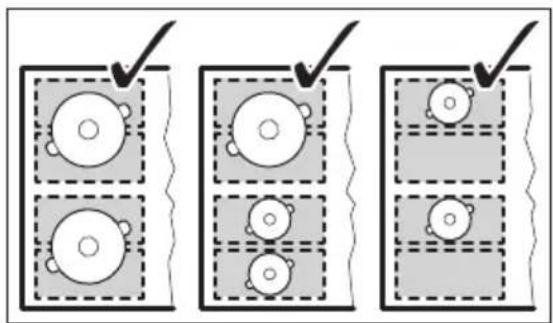

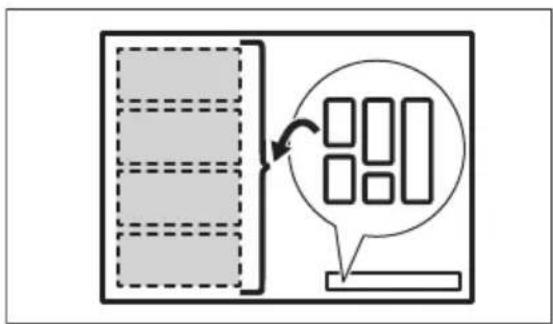

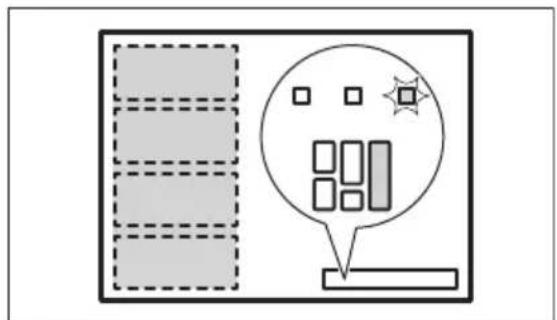

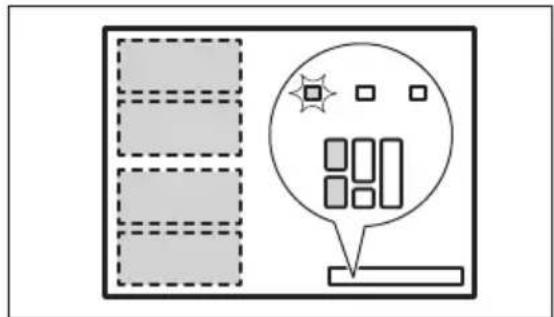

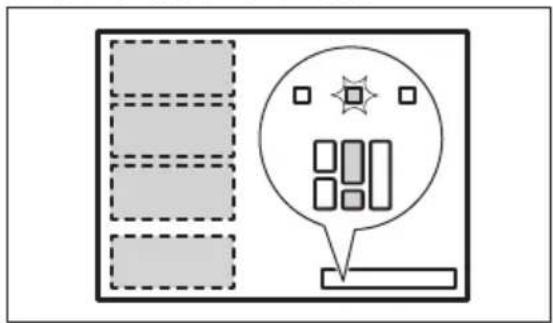

4	➎➎	FlexiBridge Per cambiare le tre modalità della funzione.

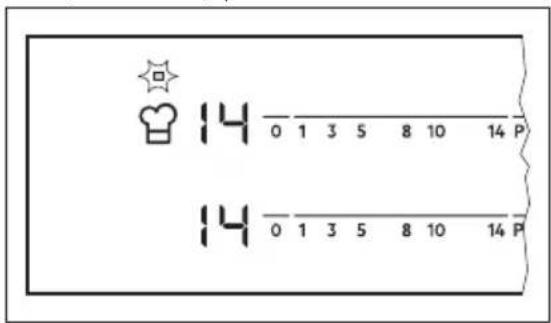

5	- Display livello di potenza Per mostrare il livello di potenza.
6	- Spie del timer delle zone di cottura		Indica per quale zona è impostato il tempo.
7	- Display timer Indica il tempo in minuti.
8	➎	Hob 2 Hood Per attivare e disattivare la modalità manuale della funzione.
9	P	PowerBoost Per attivare e disattivare la funzione.
10	- Barra dei comandi		Per impostare un livello di potenza.
11	➌	-	Per selezionare la zona di cottura.
12	+ / -		Per aumentare o ridurre il tempo.
13	- Barra dei comandi		Per impostare il livello di potenza della zona di cottura a induzione flessibile.

4.3 Display del livello di potenza

Display Descrizione
0	La zona di cottura è disattivata.
1 - 14	La zona di cottura è in funzione.
A	Preriscaldamento automatico è attiva.
P	PowerBoost è attiva.
E + numero	È presente un malfunzionamento.
= / 7 =	OptiHeat Control (indicatore di calore residuo su 3 livelli): proseguire la cottura/tenere in caldo/calore residuo.
L	Blocco /Dispositivo di Sicurezza bambini è attiva.
F	Pentola non adeguata o troppo piccola; oppure manca la pentola sulla zona di cottura.
-	Spegnimento automatico è attiva.
I_ / I_-	PowerSlide è attiva.

4.4 OptiHeat Control (indicatore di calore residuo su 3 livelli)

Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramica viene leggermente riscaldato dal calore residuo delle pentole.

AVVERTENZA!

☐ calore residuo può essere causa di ustioni. Gli indicatori mostrano il livello del calore residuo per le zone cottura attualmente in uso. Le spie si potrebbero accendere anche per le zone cottura vicine, anche se non sono in uso.

5. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Attivazione e disattivazione

Sfiorare Ⓐ per 1 secondo per accendere o spegnere il piano di cottura.

5.2 Spegnimento automatico

La funzione spegne automaticamente il piano di cottura se:

• tutte le zone di cottura sono disattivate,
  • non è stato impostato il livello di potenza dopo l'accensione del piano di cottura,

• è stato versato qualcosa o appoggiato un oggetto sul pannello dei comandi per più di 10 secondi (un tegame, uno straccio, ecc.). Viene emesso un segnale acustico e il piano di cottura si disattiva. Rimuovere l'oggetto o pulire il pannello dei comandi.

• Il piano di cottura è surriscaldato (per es. se si esaurisce l'acqua in ebollizione nella pentola). Lasciare raffreddare la zona di cottura prima di utilizzare nuovamente il piano di cottura.
• è stata utilizzata una pentola non idonea. Il simbolo Fsi accende e la zona di cottura si spegne automaticamente dopo 2 minuti.
• non è stata spenta una zona di cottura o non è stato modificato il livello di potenza. Dopo un tempo prestabilito, si accende il piano di cottura si spegne.

Rapporto tra livello di potenza e il tempo trascorso il quale si spegne il piano di cottura:

Livello di potenza Il piano di cottura si disattiva dopo
u, 1 - 3	6 ore
4 - 7 5 ore
8 - 9 4 ore
10 - 14 1,5 ora

5.3 Livello di potenza

Per impostare o modificare il livello di potenza:

Sfiorare la barra di controllo per impostare il livello di potenza corretto o spostare il dito lungo la barra di controllo fino a raggiungere il livello necessario.

5.4 Utilizzo delle zone di cottura

Posizionare le pentole al centro della zona selezionata. Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola.

È possibile utilizzare una pentola grande collocata su due zone di cottura contemporaneamente. I tegami devono coprire le parti centrali delle due aree.

5.5 Preriscaldamento automatico

Attivare questa funzione per ottenere un'impostazione di calore desiderata in meno tempo. Quando è accesa, la zona funziona sull'impostazione più alta all'inizio e poi continua a cucinare con l'impostazione di calore desiderata.

Per attivare la funzione, la zona di cottura deve essere fredda.

Per attivare la funzione per una zona di cottura: sfiorare ( si accende).

Selezionare immediatamente il livello di potenza desiderato. Dopo 3 secondi si accende.

Per disattivare la funzione: modificare il livello di potenza.

5.6 PowerBoost

Questa funzione aumenta la potenza fornita alle zone di cottura a induzione. Questa funzione si può attivare per la zona di cottura a induzione soltanto per un intervallo di tempo limitato. Al termine di questo intervallo, la zona di cottura a induzione passa automaticamente al livello di potenza massimo impostato.

Fare riferimento al capitolo "Dati tecnici".

Per attivare la funzione per una zona di cottura: sfiorare P si accende.

Per disattivare la funzione: modificare il livello di potenza.

5.7 Timer

Timer del conto alla rovescia

Questa funzione consente di impostare la durata di funzionamento della zona di cottura per la preparazione di una pietanza.

Come prima cosa impostare il livello di potenza per la zona di cottura, poi impostare la funzione.

Per impostare la zona di cottura:

sfiorare ripetutamente finché si accende l'indicatore della zona di cottura desiderata.

Per attivare la funzione: sfiorare il tasto + del timer per impostare il tempo (00 - 99 minuti). Quando la spia della zona di cottura lampeggia più lentamente, il tempo scorre a ritroso.

Per visualizzare il tempo residuo:

selezionare la zona di cottura con Ⓔ. La spia della zona di cottura comincia a lampeggiare rapidamente. Sul display compare il tempo residuo.

Per modificare l'ora: selezionare la zona di cottura con Premere o.

Per disattivare la funzione: selezionare la zona di cottura con ⚠ sfiorare . Il tempo restante esegue il conteggio fino a 00. L'indicatore della zona cottura si spegne.

Allo scadere del tempo stabilito, viene emesso un segnale acustico e 00 lampeggia. La zona di cottura si disattiva.

Per arrestare il segnale acustico:

sfiorare ⚠️.

CountUp Timer (Timer)

Utilizzare questa funzione per controllare per quanto tempo funziona la zona di cottura.

Per impostare la zona di cottura:

sfiorare ripetutamente finché si accende l'indicatore della zona di cottura desiderata.

Per attivare la funzione: sfiorare del timer. UP si accende. Quando la spia della zona di cottura lampeggia lentamente, inizia il conteggio. Il display passa da UP ai minuti.

Per controllare per quanto tempo funziona la zona di cottura: selezionare la zona di cottura con ⚠La spia della zona di cottura comincia a lampeggiare rapidamente. Il display mostra per quanto tempo è rimasta in funzione la zona.

Per disattivare la funzione: selezionare la zona di cottura con ⚠ e sfiorare + —. La spia della zona di cottura si spegne.

Contaminuti

Si può utilizzare questa funzione come Contaminuti mentre il piano di cottura è attivo e le zone di cottura non sono in funzione. Il display del livello di potenza visualizza ☐.

Per attivare la funzione: sfiorare ⚠️

Sfiorare il tasto + o del timer per selezionare la durata. Allo scadere del tempo stabilito, viene emesso un segnale acustico e 00 lampeggia.

Per arrestare il segnale acustico: sfiorare ⏻

La funzione non ha alcun effetto sul funzionamento delle zone di cottura.

5.8 Blocco

È possibile bloccare il pannello dei comandi mentre le zone di cottura sono in funzione. Questa funzione impedisce di modificare inavvertitamente il livello di potenza.

Impostare innanzitutto il livello di potenza.

Per attivare la funzione: sfiorare 📋. 📁 si accende per 4 secondi.Il Timer rimane acceso.

Per disattivare la funzione: sfiorare Il livello di potenza precedente si accende.

i

Quando si spegne il piano di cottura, si interrompe anche questa funzione.

5.9 Dispositivo di Sicurezza bambini

Questa funzione impedisce l'azionamento accidentale del piano di cottura.

Per attivare la funzione: attivare il piano di cottura con Ⓐ. Non impostare alcun livello di potenza. Sfiorare 📋 per 4 secondi. 📁 si accende. Disattivare il piano di cottura con Ⓐ

Per disattivare la funzione: attivare il piano di cottura con Ⓙ. Non impostare alcun livello di potenza. Sfiorare 📋 per 4 secondi. 📄 si accende. Disattivare il piano di cottura con Ⓙ

Per escludere la funzione per una sola operazione di cottura: attivare il piano di cottura con Ⓓ si accende. Sfiorare il tasto 📁 per 4 secondi. Impostare il livello di potenza entro 10 secondi. È possibile mettere in funzione il piano di cottura. Quando si disattiva il piano di cottura con Ⓓ la funzione si riattiva.

5.10 OffSound Control (Attivazione e disattivazione dei segnali acustici)

Disattivare il piano di cottura. Sfiorare il tasto ⏻ per 3 secondi. Il display si accende e si spegne. Sfiorare ⏻ per 3 secondi. 📋 si accendono. Sfiorare + del timer per effettuare la selezione seguente:

• • segnali acustici sono spenti
• • i segnali acustici sono attivi Per confermare la selezione, attendere finché il piano di cottura non si disattiva automaticamente.

Quando la funzione è impostata su segnali acustici saranno udibili soltanto quando:

• si sfiora ①
- Contaminuti diminuisce
- Timer del conto alla rovescia diminuisce
- si appoggia un oggetto sul pannello dei comandi.

5.11 Limitazione di potenza

All'origine, il piano di cottura è impostato sul massimo livello di potenza possibile.

Per ridurre o aumentare il livello di potenza:

1. Disattivare il piano di cottura.
2. Sfiorare il tasto per 3 secondi. Il display si accende e si spegne.
3. Sfiorare per 3 secondi. o accendono.
4. Sfiorare ⚠️. P 72 si accende.
5. Sfiorare / del Timer per impostare il livello di potenza.

Livelli di potenza

Fare riferimento al capitolo "Dati tecnici".

• P 72 — 7200 W
• P 15 — 1500 W
• P 20 — 2000 W
• P 25 — 2500 W
• P 30 — 3000 W
• P 35 — 3500 W
- P 40 — 4000 W
• P 45 — 4500 W
- P 50 — 5000 W
- P 60 — 6000 W

ATTENZIONE!

Assicurarsi che la potenza selezionata sia idonea ai fusibili installati nell'impianto domestico.

5.12 funzione Power Management

- Le zone di cottura sono raggruppate in base alla posizione e al numero di fasi del piano di cottura. Vedere l'illustrazione.

• Ciascuna fase dispone di un assorbimento massimo di 3600 W.
• La funzione suddivide la potenza tra zone di cottura collegate alla stessa fase.
• La funzione si attiva quando l'assorbimento massimo delle zone di cottura collegate ad una singola fase supera i 3600 W.
• La funzione riduce la potenza delle altre zone di cottura collegate alla stessa fase.
• Il display dell'impostazione di calore delle zone ridotte alterna l'impostazione di calore scelta e l'impostazione di calore ridotta. Dopo un po' di tempo il display dell'impostazione del calore delle zone ridotte rimane sull'impostazione di calore ridotta.

Funzione Power Management con funzione Limitazione di potenza

Impostando la funzione Limitazione di potenza su 6,0 kW o meno, la potenza del piano di cottura viene distribuita tra tutte le zone di cottura.

Impostando la funzione Limitazione di potenza su superiore a 6,0 kW, la potenza del piano di cottura viene distribuita fra il lato sinistro e il lato destro.

Si tratta di una funzione automatica avanzata che collega il piano di cottura ad una cappa speciale. Sia il piano di cottura che la cappa dispongono di un comunicatore di segnale a infrarossi. La velocità della ventola viene definita automaticamente sulla base delle impostazioni della modalità e della temperatura della pentola più calda sul piano di cottura. È anche possibile mettere in funzione la ventola dal piano di cottura manualmente.

Per la maggior parte della cappe, il sistema remoto è disattivato all'origine. Attivarlo prima di utilizzare la funzione. Per maggiori informazioni fare riferimento al manuale per l'utente della cappa.

Attivazione automatica della funzione

Per attivare automaticamente la funzione, impostare la modalità automatica da H1 a H6. Il piano cottura viene impostato a livello di fabbrica su H5. Il piano cottura reagisce ogni volta che viene usato il piano cottura. Il pianto di cottura rileva la temperatura delle pentole automaticamente e regola la velocità della ventola.

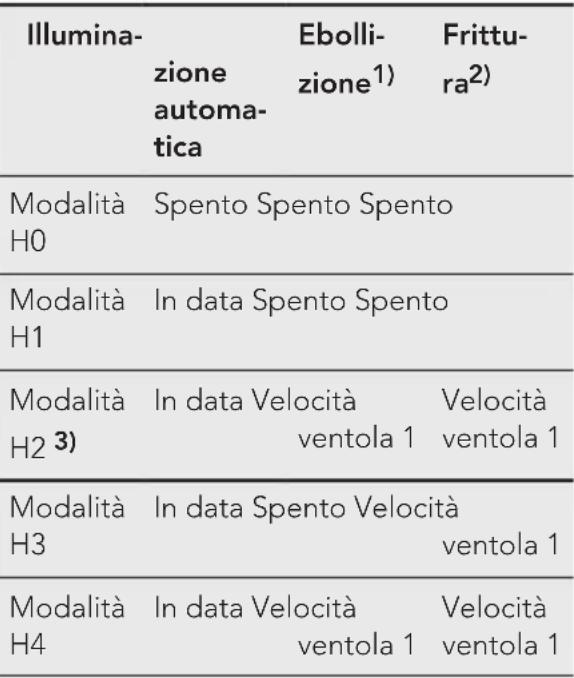

Modalità automatiche

Illumina-zione automatica	Ebolli-zione1)	Frittu-ra2)
Modalità H5	In data Velocità ventola 1	Velocità ventola 2
Modalità H6	In data Velocità ventola 2	Velocità ventola 3

1) Il piano di cottura rileva il processo di ebollizione e attiva la velocità della ventola in base alla modalità automatica.
2) Il piano di cottura rileva il processo di frittura e attiva la velocità della ventola in base alla modalità automatica.
3) Questa modalità attiva la ventola e la luce e non è collegata alla temperatura.

Modifica della modalità automatica

1. Disattivare l'apparecchiatura.
2. Sfiorare il tasto Ⓐ per 3 secondi. Il display si accende e si spegne.
3. Sfiorare il tasto per 3 secondi.
4. Sfiorare 12 aucune volte finché si accende H.
5. Sfiorare del Timer per selezionare una modalità automatica.

Per mettere in funzione la cappa direttamente dal pannello della cappa stessa, disattivare la modalità automatica della funzione.

Quando si termina la cottura e si disattiva il piano di cottura, la ventola della cappa rimane in funzione ancora per un po'. Trascorso questo tempo, il sistema disattiva la ventola automaticamente ed evita l'attivazione accidentale della stessa per i 30 secondi successivi.

Funzionamento manuale della velocità della ventola

È anche possibile attivare la funzione manualmente. Per farlo sfiorare quando il piano di cottura è attivo. In questo modo si disattiva il funzionamento automatico della funzione ed è possibile modificare la velocità della ventola manualmente. Quando si preme la velocità della ventola aumenta di un livello. Quando si raggiunge un livello elevato e si preme nuovamente la velocità della ventola viene impostata sullo 0 e la ventola della cappa si disattiva. Per avviare nuovamente la ventola con velocità 1 sfiorare

Per attivare il funzionamento automatico della funzione, disattivare il piano di cottura e riattivarlo.

Attivazione della luce

È anche possibile impostare il piano di cottura per attivare automaticamente la luce ogni volta che si accende il piano di cottura. Per farlo impostare la modalità automatica da H1 a H6.

La luce sulla cappa si disattiva 2 minuti dopo la disattivazione del piano di cottura.

6. ZONA DI COTTURA A INDUZIONE FLESSIBILE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

6.1 funzione FlexiBridge

La zona di cottura a induzione flessibile si compone di quattro sezioni. Le sezioni possono essere combinate in due zone di cottura con differenti dimensioni o in una zona di cottura ampia. Viene scelta la combinazione delle sezioni scegliendo la modalità applicabile alle dimensioni dei tegami che si desidera usare. Esistono tre modalità: Standard (si attiva automaticamente quando viene attivato il piano di cottura), Big Bridge e Max Bridge.

Per impostare il livello di potenza utilizzare le due barre di controllo di sinistra laterali.

Passaggio da una modalità all'altra

Per passare da una modalità all'altra, utilizzare il tasto sensore: 890.

Quando si passa da una modalità all'altra, il livello di potenza viene reimpostato su 0.

Diametro e posizione delle pentole

Scegliere la modalità adeguata alla dimensione e alla forma delle pentole. Le pentole devono coprire la zona selezionata quanto più possibile. Posizionare le pentole al centro sulla zona selezionata!

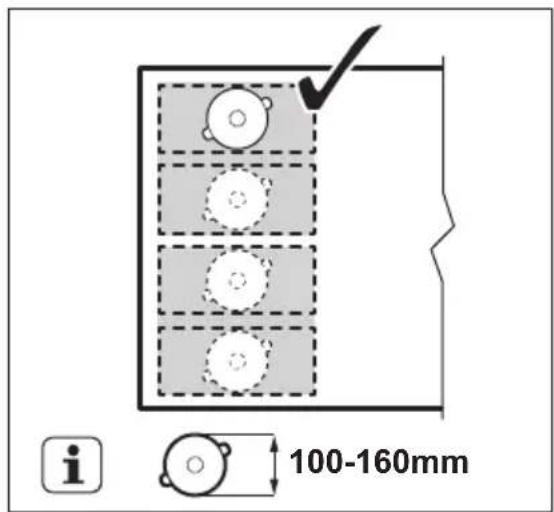

Sistemare le pentole con il diametro del fondo inferiore a 160 mm al centro su una sola sezione.

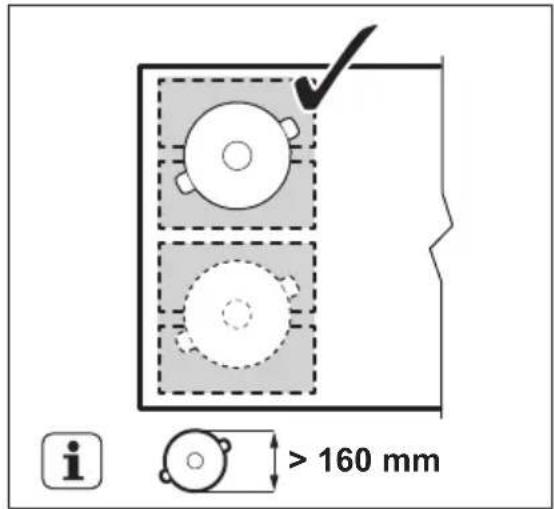

Sistemare le pentole con il diametro del fondo superiore a 160 mm al centro tra due sezioni.

6.2 Modalità standard FlexiBridge

Questa modalità si attiva quando si attiva il piano di cottura. Questa collega le sezioni in due zone di cottura separate. Sarà possibile impostare la potenza per ogni zona separatamente. Utilizzare le due barre di controllo laterali sinistre.

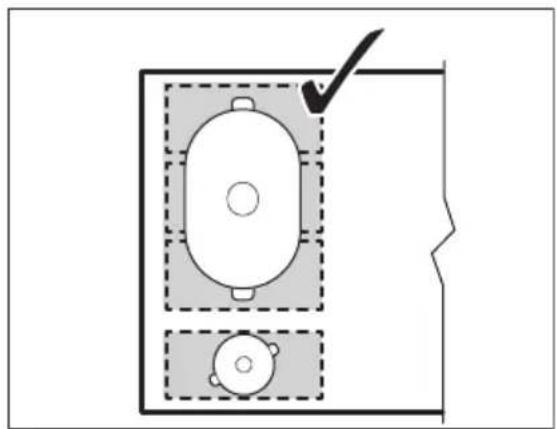

Posizione corretta delle pentole:

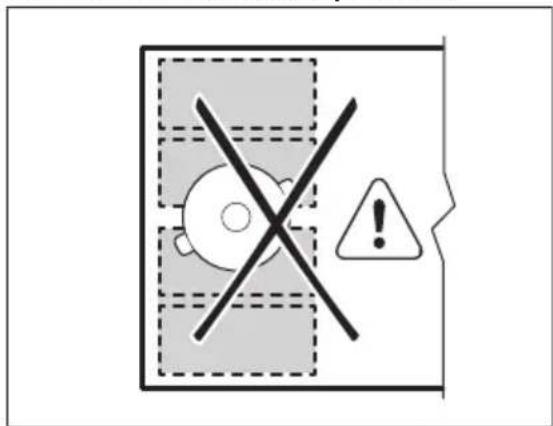

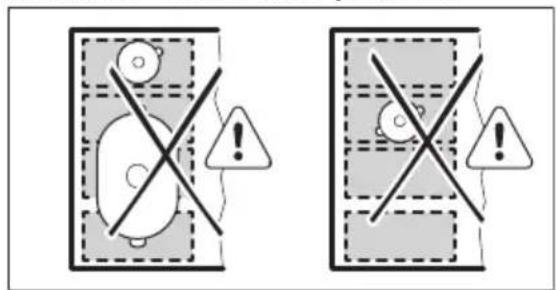

Posizione errata delle pentole:

6.3 Modalità Big Bridge FlexiBridge

Per attivare la modalità premere finché non appare la spia della modalità corretta. Questa modalità collega tre sezioni posteriori in una sola zona di cottura. La sezione anteriore non è collegata e funziona come zona di cottura distinta. È possibile impostare il livello di potenza per ciascuna zona separatamente. Usare le due barre di controllo laterali di sinistra.

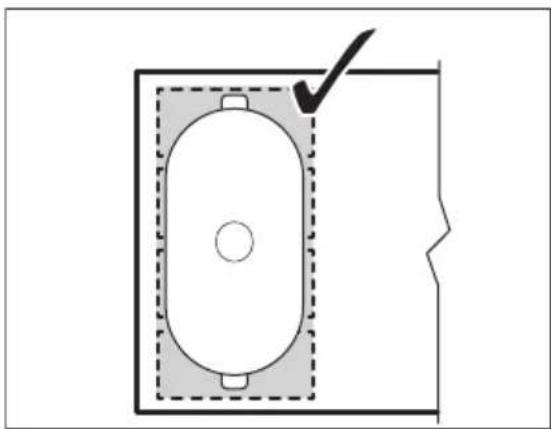

Posizione corretta delle pentole:

Per utilizzare questa modalità è necessario posizionare le pentole sulle tre sezioni collegate. Se si utilizzano pentole più piccole rispetto alle due sezioni, il display mostra F e dopo 2 minuti la zona si spegne.

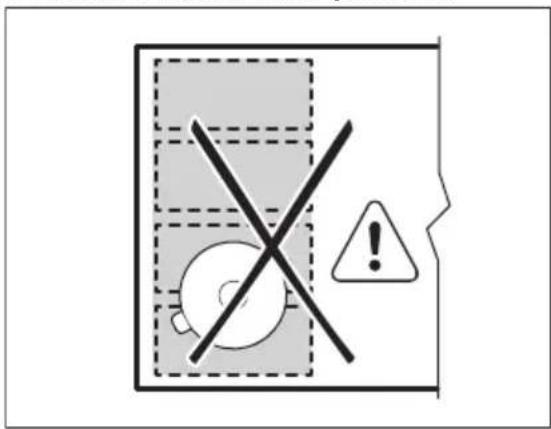

Posizione errata delle pentole:

6.4 Modalità Max Bridge FlexiBridge

Per attivare la modalità premere finché non appare la spia della modalità corretta. Questa modalità collega tutte le sezioni in una sola zona di cottura. Per configurare l'impostazione di calore usare una delle due barre di controllo del lato sinistro.

Posizione corretta delle pentole:

Per utilizzare questa modalità è necessario posizionare le pentole sulle quattro sezioni collegate. Se si utilizzano pentole più piccole rispetto alle tre sezioni, il display mostra F e dopo 2 minuti la zona si spegne.

Posizione errata delle pentole:

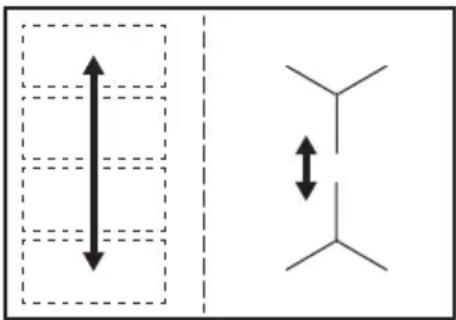

6.5 funzione PowerSlide

Questa funzione permette di regolare la temperatura spostando la pentola in una posizione diversa sulla zona di cottura a induzione.

La funzione suddivide la zona di cottura a induzione in tre zone con livelli di potenza diversi. Il piano cottura rileva la posizione dei tegami e regola la potenza corrispondente alla posizione. È possibile sistemare la pentola in posizione anteriore, centrale o posteriore. Appoggiando le pentole nella zona anteriore si ottiene il livello di potenza più alto. Per diminuire, portare il tegame nella posizione centrale o posteriore.

Utilizzare soltanto una pentola quando si utilizza la funzione.

Informazioni generali:

• 160 mm è il diametro minimo del fondo delle pentole per questa funzione.
• Il display del livello di potenza per la barra di controllo posteriore sinistra indica la posizione della pentola sulla zona di cottura a induzione. Anteriore 1_, centrale, posteriore .

- Il display del livello di potenza per la barra di controllo anteriore sinistra indica il livello di potenza. Per modificare il livello di potenza utilizzare la barra di controllo anteriore sinistra.

- Quando si attiva la funzione per la prima volta si ottiene il livello di potenza 14 per la posizione anteriore, 9 per la posizione centrale e 3 per la posizione posteriore.

È possibile modificare i livelli di potenza per ciascuna posizione

separatamente. Il piano di cottura memorizza i livelli di potenza alla successiva attivazione della funzione.

Attivazione della funzione

Per attivare la funzione, posizionare la pentola nella posizione corretta sulla zona di cottura. Sfiorare 📋 La spia sopra al simbolo si accende. Se non si posiziona la pentola sulla zona di cottura 📄 si accende e dopo 2 minuti la zona di

cottura a induzione flessibile viene impostata su 📄

Disattivazione della funzione

Per disattivare la funzione sfiorare impostare il livello di potenza su la spia sopra al simbolo si spegne.

7. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Pentole

Per le zone cottura a induzione, un forte campo elettromagnetico crea calore nelle pentole molto rapidamente.

Utilizzare le zone di cottura a induzione con pentole idonee.

Materiale delle pentole

• materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi multistrato (con una marcatura corretta da parte del produttore).
• materiali non idonei: alluminio, rame, ottone, vetro, ceramica, porcellana.
• l'acqua raggiunge velocemente l'ebollizione su una zona di cottura a induzione impostata sul livello di cottura massimo.
• una calamita si attacca al fondo delle pentole.

Una pentola è adatta per un piano di cottura a induzione se:

Il fondo delle pentole dovrebbe essere il più possibile spesso e piano. Verificare che le basi della pentola siano asciutte prima di collocarla sulla superficie del piano cottura.

Dimensioni delle pentole

Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola.

L'efficienza della zona di cottura dipende dal diametro delle pentole. Una pentola con un diametro inferiore alla zona più piccola riceve solo una parte della potenza generata dalla zona di cottura.

Vedere la sezione "Dati tecnici".

7.2 I rumori durante l'uso

Se si avverte:

• crepitio: si stanno utilizzando pentole di materiali diversi (costruzione a sandwich).
• fischio: si stanno utilizzando la zona di cottura a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).
• ronzio: si stanno utilizzando livelli di potenza elevati.
• scatto: sono state accese parti elettriche.
• sibilo, ronzio: è in funzione la ventola. I rumori descritti sono normali e non sono da ricondurre a un guasto del piano di cottura.

7.3 Öko Timer (Timer Eco)

Per risparmiare energia, il riscaldatore della zona di cottura si disattiva prima che il timer per il conto alla rovescia emetta un segnale acustico. La differenza nel tempo di funzionamento dipende dal livello di potenza e dalla durata dell'utilizzo dell'apparecchiatura.

7.4 Esempi di impiego per la cottura

La correlazione tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'aumento del livello di potenza non è proporzionale all'aumento del consumo di energia. Ciò significa che

una zona di cottura con un livello di potenza medio impiega meno della metà della propria energia.

I dati riportati in tabella sono puramente indicativi.

Livello di potenza	Usare per: Tempo	(min.)	Suggerimenti
- 1	Tenere in caldo le pietanze cotte.	secon-do ne-cessità	Mettere un coperchio sulla pentola.
1 - 3 Salsa olandese, sciogliere: bur-ro, cioccolata, gelatina.		5 - 25 Mescolare di tanto in tanto.
1 - 3 Rassodare: omelette morbide, uova strapazzate.		10 - 40 Cucinare coprendo con un co-perchio.
3 - 5 Cuocere riso e pietanze a base di latte, riscaldare pietanze pronte.		25 - 50 Aggiungere al riso almeno una doppia quantità di liqui-do, mescolare a metà del pro- cesso i preparati a base di lat-te.
5 - 7 Cuocere a vapore verdure, pe-sce, carne.		20 - 45 Aggiungere un paio di cuc-chiai di liquido.
7 - 9 Cuocere al vapore le patate. 20 - 60 Usare al max. 1⁄4 l di acqua per 750 g di patate.
7 - 9 Bollire grandi quantità di ali-menti, stufati e zuppe.		60 - 150 Fino a 3 l di liquido più gli in-gredienti.
9 - 12 Cottura delicata: cotolette, cordon bleu, costolette, pol-pette, salsicce, fegato, roux, uova, frittelle, krapfen.		secon-do ne-cessità	Girare a metà tempo.
12 - 13 Frittura, frittelle di patate, lom-bate, bistecche.		5 - 15 Girare a metà tempo.
14 Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gulasch, stufati), friggere patatine.
P	Portare a ebollizione grandi quantità d'acqua. PowerBoost è attivata.

7.5 Consigli e suggerimenti per Hob ² Hood

Quando si mette in funzione il piano di cottura con la funzione:

• Proteggere il pannello della cappa dalla luce diretta del sole.
• Non dirigere una luce alogena verso il pannello della cappa.
• Non coprire il pannello di controllo del piano cottura.

- Non interrompere il segnale tra il piano di cottura e la cappa (ad esempio con la mano o il manico di una pentola o una pentola alta). Vedere la figura.

La cappa in figura è riportata a titolo indicativo.

Fare riferimento ai capitoli sulla sicurezza.

8.1 Informazioni generali

• Pulire il piano di cottura dopo ogni impiego.
• Usare sempre pentole con il fondo pulito.
• I graffi o le macchie scure sulla superficie non compromettono il funzionamento del piano di cottura.
• Usare un prodotto di pulizia adatto alla superficie del piano di cottura.
• Il vetro richiede l'uso di un raschietto speciale.

La stampa sulla zona di cottura a induzione flessibile può sporcarsi o cambiare colore a causa dello spostamento delle pentole. La zona può essere pulita normalmente.

8.2 Pulizia del piano di cottura

- Togliere immediatamente: plastica sciolta, pellicola in plastica, zucchero

Altri dispositivi controllati in modalità remota potrebbero bloccare il segnale. Non usare le apparecchiature controllate in modalità remota quando viene usata la funzione sul piano cottura.

Cappe da cucina con la funzione Hob²Hood

Per scoprire l'intera gamma di cappe da cucina compatibili con questa funzione fare riferimento al sito web del nostro cliente. Le cappe da cucina AEG compatibili con questa funzione devono riportare il simbolo

e alimenti con zucchero, in caso contrario la sporcizia potrebbe causare danni al piano cottura. Attenzione a evitare le ustioni. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.

- Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Al termine della pulizia, asciugare il piano di cottura con un panno morbido.

- Togliere macchie opalescenti: usare una soluzione di acqua con aceto e pulire la superficie in vetro con un panno.

9. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli

sulla sicurezza.

9.1 Cosa fare se...

Problema Possibile causa Rimedio
Non è possibile attivare il piano di cottura o metterlo in funzione.	Il piano di cottura non è collegato a una fonte di alimentazione elettrica o non è collegato correttamente.	Accertarsi che il piano di cottura sia collegato corretta-mente alla rete elettrica. Fare riferimento allo schema di collegamento.
È scattato il fusibile. Verificare se l'anomalia di funzionamento è dovuta al fusibile. Nel caso in cui il fusibile continui a scattare, rivolgersi ad un elettricista qualificato.
Non viene configurata l'im-postazione calore per 10 secondi.		Accendere di nuovo il piano di cottura e impostare il livello di potenza in meno di 10 secondi.
Sono stati sfiorati 2 o più ta-sti sensore contemporanea-mente.		Sfiorare un tasto sensore alla volta.
Il pannello dei comandi è bagnato o presenta macchie di unto.		Pulire il pannello dei comandi.
Viene emesso un segnale acustico e il piano di cottura si disattiva.Viene emesso un segnale acustico quando il piano di cottura non è attivo.	Uno o più tasti sensore sono stati coperti.	Rimuovere gli oggetti dai ta-sti sensore.
Il piano di cottura si disatti-va.	È stato appoggiato un og-getto sul tasto sensore 1	Rimuovere l'oggetto dal ta-sto sensore.
L'indicatore di calore resi-duo non si accende.	La zona non è calda perché è rimasta in funzione solo per brevissimo tempo, op-pure il sensore è danneggia-to.	Se la zona ha funzionato ab-bastanza a lungo da essere calda, contattare il Centro di Assistenza Autorizzato.
Hob 2 Hood non funziona. È stato coperto il pannello dei comandi.		Rimuovere gli oggetti dal pannello dei comandi.
Si usa una pentola molto alta che blocca il segnale.		Usare una pentola più piccola, cambiare zona cottura o azionare la cappa manualmente.
Preriscaldamento automatico non funziona.	La zona è calda. Lasciar raffreddare sufficientemente la zona.
È impostato il livello di potenza massimo.	Il livello di potenza massimo ha la stessa potenza della funzione.
Il livello di potenza cambia tra due livelli.	Power Management è attiva. Consultare la sezione "Utilizzo quotidiano".
I tasti sensore si surriscalda-no.	Le pentole sono troppo grandi oppure sono state collocate troppo vicino ai comandi.	Se possibile, collocare le pentole grandi sulle zone posteriori.
Assenza di suono quando si toccano i tasti sensore del pannello.	I segnali acustici sono disattivati.	Attivazione dei segnali acustici. Consultare la sezione "Utilizzo quotidiano".
La zona di cottura a induzione flessibile non scalda le pentole.	La pentola è stata sistemata in modo errato sulla zona di cottura a induzione flessibile.	Sistemare la pentola in modo adeguato sulla zona di cottura a induzione flessibile. La posizione della pentola dipende dalla funzione attivata o dalla modalità di funzionamento. Fare riferimento a "Zona di cottura a induzione flessibile".
Il diametro del fondo della pentola non è adatto alla funzione attivata o alla modalità di funzionamento.		Utilizzare una pentola con diametro idoneo per la funzione attivata o la modalità di funzionamento. Utilizzare una pentola con diametro inferiore a 160 mm su una singola sezione della zona di cottura a induzione flessibile. Fare riferimento a "Zona di cottura a induzione flessibile".
Compare [3554]	Dispositivo di Sicurezza bambini o Blocco funziona.	Consultare la sezione "Utilizzo quotidiano".
Compare	Non vi sono pentole sulla zona.	Appoggiare una pentola sulla zona.
Le pentole non sono adatte. Utilizzare una pentola adatta. Fare riferimento a "Consigli e suggerimenti".
Il diametro del fondo della pentola è troppo piccolo rispetto alla zona.	Usare pentole delle dimensioni corrette. Vedere la sezione "Dati tecnici".
FlexiBridge è attiva. Una o più sezioni della modalità di funzionamento attiva non sono coperte dalla pentola.	Sistemare la pentola sul numero corretto di sezioni della modalità di funzionamento attiva o modificare la modalità. Fare riferimento a "Zona di cottura a induzione flessibile".
PowerSlide è attiva. Due	Utilizzare solo una pentola. fare riferimento a "Zona di cottura a induzione flessibile".
	pentole sono state posizionate sulla zona di cottura a induzione flessibile.
e un numero si accendo-no.	C'è un errore nel piano di cottura.	Spegnere e riaccendere il piano cottura dopo 30 secondi. Se accende nuovamente, scollegare il piano cottura dall'alimentazione elettrica. Dopo 30 secondi, collegare nuovamente il piano cottura. In caso di ricom-parsa dell'anomalia, rivolgersi a un Centro di Assistenza Autorizzato.
Si sente un bip costante. Il collegamento elettrico non è stato effettuato correttamente.	Scollegare il piano cottura dalla rete elettrica. Consultare un elettricista qualificato per controllare l'installazione.

9.2 Se non è possibile trovare una soluzione...

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta dei dati. Fornire inoltre il codice a tre lettere per il piano in vetroceramica (si trova nell'angolo del piano cottura) e il messaggio di errore visualizzato. Assicurarsi di aver acceso il

piano di cottura correttamente. In caso di azionamento errato dell'apparecchiatura, l'intervento del tecnico del Centro di Assistenza o del rivenditore potrà essere effettuato a pagamento anche durante il periodo di garanzia. Le istruzioni relative al Centro di Assistenza e alle condizioni di garanzia sono contenute nel libretto della garanzia.

10. DATI TECNICI

10.1 Targhetta dei dati

Modello IKE64473XB PNC 949 597 463 00

Tipo 62 B4A 05 AD 220 - 240 V / 400 V 2N 50 - 60 Hz

Induzione 7.2 kW Prodotto in Germania

Numero di serie...... 7.2 kW

AEG

10.2 Caratteristiche tecniche zone di cottura

Zona di cottura	Potenza nomi-nale (imposta-zione di calore massima) [W]	PowerBoost [W]	PowerBoost durata massima [min]	Diametro dei tegami [mm]
Anteriore destra	1400 2500 4 125 - 145
Posteriore de-stra	1800 2800 10 145 - 180
Zona di cottura a induzione fles-sibile	2300 3200 10 minimo 100

La potenza delle zone di cottura può differire in alcune circostanze rispetto ai dati presenti in tabella. Cambia a seconda del materiale e delle dimensioni delle pentole.

Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore a quello riportato in tabella.

11. EFFICIENZA ENERGETICA

11.1 Informazioni sul prodotto conformi a EU 66/2014

Identificativo modello IKE64473XB
Tipo di piano di cottura Piano di cottura da incasso
Numero di zone di cottura 2
Numero di aree di cottura 1
Tecnologia di calore Piano cottura
Diametro delle zone di cottura circolari (∅)	Anteriore destra	14,5 cm
	Posteriore destra	18,0 cm
Lunghezza (L) e profondità (P) della zona di cottura	Sinistra	L 45,9 cm
		P 21,4 cm
Consumo di energia per zona di cottura (EC electric cooking)	Anteriore destra	180,4 Wh/kg
	Posteriore destra	175,3 Wh/kg
Consumo di energia della zona di cottura (EC electric cooking)	Sinistra 182,6 Wh/kg
Consumo di energia del piano di cottura (EC elec-tric hob)	180,7 Wh/kg

EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani di cottura - Metodi per la misurazione delle prestazioni

11.2 Risparmio energetico

È possibile risparmiare energia quotidianamente durante la cottura seguendo i suggerimenti che seguono.

- Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.

• Se possibile, coprire sempre le pentole con il coperchio.
• Prima di attivare la zona di cottura, sistemare la pentola.
• Sistemare le pentole più piccole sulle zone di cottura più piccole.
• Posizionare le pentole direttamente al centro della zona di cottura.
• Utilizzare il calore residuo per mantenere caldi i cibi o fonderli.

12. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

CE
