L70260TL1 - Lavatrice AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice a caricamento frontale
Capacità di carico	7 kg
Velocità di centrifuga massima	1200 giri/min
Classe energetica	A+++
Dimensioni (H x L x P)	85 x 60 x 56 cm
Peso	65 kg
Alimentazione	220-240 V, 50 Hz
Potenza assorbita	2200 W
Classe di lavaggio	A
Consumo d'acqua annuo	9900 L
Consumo energetico annuo	152 kWh
Programmi principali	Cotone, Sintetici, Lana, Velluti, Misto, Eco, Rapido 30', Antimacchia
Funzioni speciali	Partenza ritardata, Sicurezza bambini, Blocco tasti, Vapore
Sistema di sicurezza	Aqua Control, protezione antiallagamento
Tipo di installazione	Libera installazione
Apertura	Oblò frontale
Display	LED
Rumore di lavaggio	56 dB (A)
Rumore di centrifuga	76 dB (A)
Materiale cestello	Inox

Domande frequenti - L70260TL1 AEG

Come installare correttamente la mia lavatrice AEG L70260TL1?

Assicurarsi di rimuovere i bulloni di trasporto, livellare l'apparecchio, collegare l'acqua e lo scarico, e collegare la corrente. Consultare il manuale per i dettagli specifici.

Come effettuare il primo lavaggio?

Eseguire un ciclo a vuoto a 90°C con detersivo per pulire l'interno e verificare il corretto funzionamento.

Quali detersivi posso usare?

Usare detersivi per lavatrice a caricamento frontale e seguire le dosi raccomandate sulla confezione. Evitare prodotti per il lavaggio a mano.

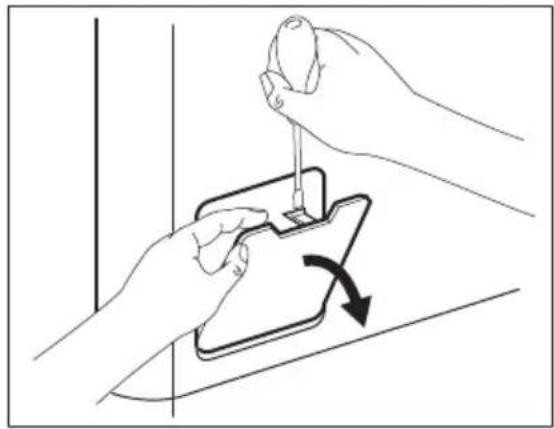

Come pulire il filtro della pompa?

Aprire il portello inferiore, ruotare il filtro e rimuovere eventuali detriti. Ripetere questa operazione ogni 2-3 mesi per mantenere il drenaggio efficiente.

Se la lavatrice non scarica l'acqua, cosa fare?

Controllare il tubo di scarico per eventuali ostruzioni, pulire il filtro della pompa e verificare che il sifone non sia bloccato. Se il problema persiste, contattare l'assistenza tecnica.

Come attivare la sicurezza bambini?

La funzione può essere attivata tramite una combinazione di tasti o dal menu del display. Consultare il manuale utente per le istruzioni precise del modello.

Qual è la capacità massima di carico per i vari programmi?

Per il cotone è 7 kg, per i sintetici 3 kg, per la lana 2 kg. Rispettare i limiti per evitare danni al cestello e un lavaggio non efficace.

Come ridurre il consumo energetico?

Utilizzare programmi Eco a basse temperature, caricare completamente la lavatrice ma non oltre, e selezionare una velocità di centrifuga adeguata al tessuto.

L'oblò non si apre dopo il ciclo. Perché?

Il sistema di sicurezza blocca lo sportello durante il funzionamento e per alcuni minuti dopo. Se rimane bloccato, spegnere e riaccendere l'apparecchio.

Dove posso trovare i ricambi?

I ricambi originali AEG sono disponibili presso centri di assistenza autorizzati e siti specializzati. Verificare il codice modello per il pezzo corretto.

MANUALE UTENTE L70260TL1 AEG

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.aeg.com

registrare il vostro prodotto e ricevere un servizio migliore: www.aeg.com/productregistration

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.aeg.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

1. INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

1.1 Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparec-chiatura.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.
• Tenere i detersivi fuori dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dalla porta dell'apparecchiatura quando è aperta.
• Se l'apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

1.2 Avvertenze di sicurezza generali

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Rispettare il volume massimo di 6 kg per il carico (fare riferimento al capitolo "Tabella programmi").
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.
• La pressione d'esercizio dell'acqua (minima e massima) deve essere compresa tra 0,5 bar (0,05 MPa) e 8 bar (0,8 MPa)
• Le aperture di ventilazione alla base (ove previste) non devono essere ostruite da un tappeto.
• L'apparecchiatura deve essere collegata corretta- mente all'impianto idrico con i tubi nuovi forniti. I tubi usati non devono essere riutilizzati.

2. ⚠️ ISTRUZIONI DI SICUREZZA

2.1 Installazione

• Rimuovere tutti i materiali di imballaggio.
• Conservare i bulloni per il trasporto. Quando si sposta l'apparecchiatura è necessario bloccare nuovamente il ce-sto.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Non installare o utilizzare l'apparecchiatura in ambienti in cui la temperatura è al di sotto di 0°C o all'aperto.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Assicurarsi che il pavimento su cui è stata installata l'apparecchiatura sia in piano, resistente al calore e pulito.

• Non installare l'apparecchiatura in una posizione in cui non è possibile aprire completamente la porta.
• Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre guanti di sicurezza.
• Assicurarsi che vi sia ricircolo d'aria tra l'apparecchiatura e il pavimento.
• Regolare i piedini per disporre dello spazio necessario tra l'apparecchiatura e la moquette.

Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal Centro di Assistenza del produttore.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.
• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.
• Questa apparecchiatura è conforme alle direttive CEE.

Collegamento dell'acqua

• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.
• L'apparecchiatura va collegata all'impianto idrico servendosi dei tubi nuovi forniti in dotazione. I tubi usati non devono essere riutilizzati.
• Prima di collegare l'apparecchiatura a tubazioni nuove o non utilizzate per un lungo periodo, far scorrere l'acqua finché non è limpida.
• La prima volta che si usa l'apparecchiatura, accertarsi che non vi siano perdite.

2.2 Uso dell'apparecchiatura

AVVERTENZA!

Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• L'apparecchiatura è destinata all'uso domestico e applicazioni simili, come:
• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Osservare le istruzioni di sicurezza riportate sulla confezione del detersivo.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
• Accertarsi di rimuovere tutti gli oggetti metallici dalla biancheria.
• Non sistemare alcun contenitore al di sotto dell'apparecchiatura per raccogliere possibili perdite d'acqua. Contattare il Centro di Assistenza per sapere quali accessori utilizzare.

2.3 Pulizia e manutenzione

AVVERTENZA!

Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non usare acqua spray né vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.

2.4 Smaltire l'apparecchiatura

1. Scollegare la spina dalla presa di corrente.
2. Tagliare il cavo di rete e smaltirlo.
3. Rimuovere il fermo dell'oblò. Ciò evita che i bambini o gli animali domestici restino chiusi nell'apparecchiatura. Possibile rischio di soffocamento (solo per apparecchiature a carica frontale).

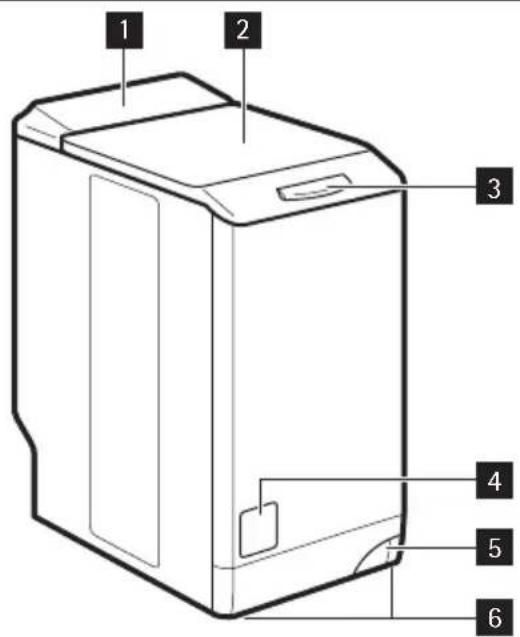

3. DESCRIZIONE DEL PRODOTTO

1 Pannello dei comandi
2 Coperchio
3 Tasto coperchio
4 Sportellino di accesso al filtro
5 Leva per spostare l'apparecchiatura
6 Piedini regolabili
7 Targhetta dei dati

8 Cavo elettrico
9 Valvola di ingresso dell'acqua
10 Tubo di scarico dell'acqua
11 Bulloni per il trasporto
12 Piedini per mettere a livello l'apparecchiatura

4. ACCESSORI

1 Copertura in plastica

Per chiudere il foro sul retro del mobile una volta tolto il bullone per il trasporto.

2 Guida del tubo di plastica

Per collegare il tubo di scarico sul bordo di un lavandino.

3 Tubo tubo di carico dell'acqua antiallagamento

Per evitare le eventuali perdite.

5. PANNELLO DEI COMANDI

1 Tasto On/Off
2 Selettore dei programmi
3 Display
4 Tasto Avvio/Pausa
5 Tasto Partenza ritardata
6 Tasto Ciclo Breve
7 Tasto detersivo liquido
8 Tasto Macchie
9 Tasto Centrifuga
10 Tasto Temperatura

5.1 Tasto On/Off 1

Premere questo tasto per attivare e disattivare l'apparecchiatura. Un segnale acustico si attiva quando l'apparecchiatura è accesa.

La funzione AUTO Stand-by disattiva automaticamente l'apparecchiatura per ridurre il consumo di energia quando:

• Non si usa l'apparecchio da 5 minuti prima di premere il tasto 4.
– Tutte le impostazioni vengono annullate.
- Premere il tasto 1 per riaccendere l'apparecchiatura.
- Impostare di nuovo il programma di lavaggio e tutte le possibili opzioni.
- 5 minuti dopo il termine di un programma di lavaggio. Far riferimento a "Al termine del programma".

5.2 Selettore dei programmi 2

Ruotare questo selettore per impostare un programma. La spia del programma corrispondente si accende.

5.3 Display 3

II display mostra:

A • La temperatura massima del programma.
B • Velocità di centrifuga predefinita del programma. • "Esclusione centrifuga"1) e i simboli "No Cent. Finale".
C • I simboli del display.2)
Simboli Descrizione
	Fase di lavaggio
	Fasi di risciacquo
	Fase di centrifuga
	Sicurezza bambini
[XABT]	Extra risciacquo
	Non si riesce ad aprire l'oblò quando il simbolo è acceso. Si riesce ad aprire l'oblò solo quando il simbolo è spento.Se il programma è terminato ma il simbolo rimane acceso:• C'è dell'acqua nel cesto.• La funzione "No Cent. Finale" è attiva.
	Partenza ritardata
D • Durata del programmaQuando inizia il programma, il conto alla rovescia diminuisce ad intervalli di 1 minuto.Partenza ritardataQuando si preme il tasto di avvio ritardato, il display mostra l'ora della partenza ritardata.Codici di allarmeIn caso di malfunzionamento dell'apparecchiatura, il display mostra i codici di allarme. Fare riferimento al capitolo 'Risoluzione dei problemi'.ErrIl display mostra il messaggio per alcuni secondi se:- Si imposta una funzione non disponibile per il programma.- Si cambia programma mentre è in funzione.La spia del tasto Avvio/Pausa 4 lampeggia.0Il programma è terminato.

1) Disponibile solo per il programma Centrifuga/Scarico.

2) I simboli appaiono sul display quando viene selezionata la relativa fase o funzione.

5.4 Tasto Avvio/Pausa 4

Premere il tasto 4 per avviare o interrompere il programma.

5.5 Tasto Partenza ritardata 5

Premere il tasto 5 per ritardare l'avvio del programma da 30 minuti a 20 ore.

5.6 Tasto Risparmio Tempo 6

Premere il tasto 6 per ridurre la durata del programma.

• Premere una volta per impostare "Durata abbreviata" per capi usati quotidianamente.
• Premere due volte per impostare "Super rapido" per capi poco sporchi.

Alcuni programmi accettano solo una delle due funzioni.

5.7 Tasto detersivo liquido 7

Premere il tasto 7 per adattare il ciclo in caso di utilizzo di detersivo liquido.

5.8 Tasto Macchie 8

Premere il tasto 8 per aggiungere il trattamento specifico per le macchie ad un programma.

Utilizzare questa funzione per la bian- cheria con macchie difficili da rimuovere.

Quando si imposta questa funzione, versare lo smacchiatore nello scomparto

La funzione prolunga la durata del programma.

Questa funzione non è utilizzabile con temperature inferiori a 40°C.

5.9 Tasto centrifuga 9

Premere questo tasto per:

- Ridurre la velocità massima della fase di centrifuga durante l'impostazione di un programma.

Il display mostra solo le velocità della centrifuga disponibili per il programma impostato.

- Disattivare la fase di centrifuga.

- Attivare la funzione "Antipiega". Impostare questa funzione per evitare la formazione di pieghe. L'apparecchiatura non scarica l'acqua al termine del programma.

---	La fase di centrifuga è spenta.
	La funzione "Anti-pie-ga" è attiva.

5.10 Tasto Temperatura 10

Premere il tasto 10 per modificare la temperatura predefinita.

-- = acqua fredda

5.11 Funzione Segnali acustici

I segnali acustici si attivano quando:

• Si accende l'apparecchiatura.
• Si spegne l'apparecchiatura.
• Si premono i pulsanti.
• Il programma è terminato.
• L'apparecchiatura presenta un problema.

Per disattivare/attivare i segnali acustici, premere contemporaneamente il tasto 5 e quello 6 per 6 secondi.

Se si disattivano i segnali acustici, continueranno a operare solo quando si premono i pulsanti e in caso di guasto.

5.12 Funzione Sicurezza bambini

Questa funzione impedisce ai bambini di giocare con il pannello dei comandi.

• Per attivare la funzione premere contemporaneamente il tasto 9 e quello 10 fino a quando il display mostra il simbolo 🔒.

- Per disattivare la funzione premere contemporaneamente il tasto 9 e quello 10 fino a quando il simbolo si spegne.

È possibile attivare la funzione:

- Prima di premere il tasto Avvio/Pausa 4 : non è possibile avviare l'apparecchiatura.

- Dopo che si preme il tasto Avvio/Pausa 4, tutti i tasti e il selettore dei programmi sono disattivati.

5.13 Funzione di extra risciacquo permanente

Questa funzione consente di tenere attiva la funzione di extra risciacquo in modo permanente quando si imposta un nuovo programma.

- Per attivare la funzione premere contemporaneamente premere il tasto 7 e quello 8 fino a quando il display mostra il simbolo 📁.

- Per disattivare la funzione premere contemporaneamente il tasto 7 e quello 8 fino a quando il simbolo si spegne.

1. PROGRAMMI DI LAVAGGIO

Programma Temperatura	Tipo di carico peso massimo di carico	Ciclo descrizione	Funzioni
Cotoni95° - A freddo	Bianchi e cotone colorato con capi normalmente sporchi. max. 6 kg	LavaggioRisciacquiCentrifuga lunga	RIDUZIONE CENTRIFUGANO CENT. FINALEMACCHIE1)DETERSIVO LI-QUIDOEXTRA RISCIAC-QUORISPARMIO TEM-PO2)
Cotoni + Prelavaggio95° - A freddo	Bianchi e cotone colorato con capi molto sporchi. max. 6 kg	PrelavaggioLavaggioRisciacquiCentrifuga lunga	RIDUZIONE CENTRIFUGANO CENT. FINALEDETERSIVO LI-QUIDOEXTRA RISCIAC-QUORISPARMIO TEM-PO2)
Extra Silent95° - A freddo	Bianchi e cotone colorato con capi normalmente sporchi. max. 6 kg	LavaggioRisciacquiArresto con acqua nel cesto	MACCHIE1)DETERSIVO LI-QUIDOEXTRA RISCIAC-QUORISPARMIO TEM-PO2)
Sintetici 60° - A freddo	Tessuti sintetici o misti normalmente sporchi. max. 2,5 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE MACCHIE1) DETERSIVO LI-QUIDO EXTRA RISCIAC-QUO RISPARMIO TEMPO2)
Sintetici + Prelavaggio 60° - A freddo	Tessuti sintetici o misti molto sporchi. max. 2,5 kg	Prelavaggio Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE DETERSIVO LI-QUIDO EXTRA RISCIAC-QUO RISPARMIO TEMPO2)
Stiro Facile3) 60° - A freddo	Tessuti sintetici normalmente sporchi. max. 1 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE DETERSIVO LI-QUIDO EXTRA RISCIAC-QUO RISPARMIO TEMPO2)
Delicati 40° - A freddo	Tessuti delicati come acrilici, viscosa e poliestere, normalmente sporchi. max. 2,5 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE MACCHIE1) DETERSIVO LI-QUIDO EXTRA RISCIAC-QUO RISPARMIO TEMPO2)
Lana/Seta 40° - A freddo	Lana lavabile a macchina. Tessuti delicati e capi in lana lavabili a mano che recano sull'etichetta il simbolo di "lavaggio a mano".max. 1 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE DETERSIVO LI-QUIDO
Centrifuga/Scarico 4)	Tutti i tessuti Il carico massimo di biancheria è correlato al tipo di biancheria.	Scarico dell'acqua Fase di centrifuga a velocità massima.	RIDUZIONE CENTRIFUGA ESCLUSIONE CENTRIFUGA
Risciacquo Tutti i tessuti. Un risciacquo con ulteriore fase di centrifuga			RIDUZIONE CENTRIFUGA NO CENT. FINALE DETERSIVO LI-QUIDO EXTRA RISCIAC-QUO 5)
Tende 40° - A freddo	Impostare questo programma per lava-re tende. Aggiunge automaticamente la fase di prelavaggio per togliere la polvere dalle tende.Si consiglia di non versare il detersivo nella vaschetta del prelavaggio.max. 2,5 kg	Prelavaggio Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE DETERSIVO LI-QUIDO EXTRA RISCIAC-QUO
Jeans 60° - A freddo	Tutti i capi in jeans.Capi in jersey con tessuti "tecnici".max.3 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE RISPARMIO TEMPO 2) DETERSIVO LI-QUIDO EXTRA RISCIAC-QUO
Rapido 60°-40°	Programma di lavaggio breve da utilizza-re per i capi bianchi o colorati in cotone che non stingono e i tessuti misti legger-mente sporchi. max. 2,5 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CEN-TRIFUGA NO CENT. FINALE DETERSIVO LI-QUIDO EXTRA RISCIAC-QUO
20 Min. - 3 kg 40° - 30°	Capi in cotone e sin-tetici leggermente sporchi o indossati solo una volta.	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CEN-TRIFUGA DETERSIVO LI-QUIDO
Super Eco6) A freddo	Tessuti misti (capi in cotone e sintetici). max. 3 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CEN-TRIFUGA NO CENT. FINALE DETERSIVO LI-QUIDO EXTRA RISCIAC-QUO
Cotoni Eco7) 60° - 40°	Bianchi e cotone co-lorato con capi nor-malmente sporchi. max. 6 kg	Lavaggio Risciacqui Centrifuga lunga	RIDUZIONE CEN-TRIFUGA NO CENT. FINALE MACCHIE DETERSIVO LI-QUIDO EXTRA RISCIAC-QUO RISPARMIO TEM-PO2)

1) La funzione MACCHIE non è disponibile a temperature inferiori a 40°C.
2) se si preme il tasto 6 due volte (durata Extra rapida), consigliamo di ridurre la quantità di carico. È possibile caricare completamente l'apparecchiatura, ma i risultati del lavaggio non saranno ottimali. Per i programmi cotone a risparmio energetico, si può impostare solo la durata Extra rapida.
3) Per ridurre la formazione di pieghe, il lavaggio e la fase di centrifuga sono delicati. L'apparecchiatura eseguirà alcuni risciacqui aggiuntivi.
4) La fase predefinita della velocità di centrifuga è correlata ai capi in cotone. Selezionare la velocità di centrifuga. Accertarsi che vada bene con il tipo di biancheria. Per selezionare solo il programma SCARICO, impostare la funzione su ESCLUSIONE CENTRIFUGA.
5) Premere il tasto EXTRA RISCIACQUO per aggiungere risciacqui. Con una bassa velocità di centrifuga l'apparecchiatura effettua risciacqui delicati ed una centrifuga breve.
6) Selezionare questo programma per ridurre la durata del lavaggio e diminuire il consumo di energia e acqua.
7) Conformemente alla normativa 1061/2010, "Cotoni Eco 60°C" e "Cotoni Eco40°C" sono rispettivamente i programmi "programma cotone standard 60°C" e "programma cotone

standard 40°C". Si tratta dei programmi più efficaci in termini di energia e consumo di acqua per il lavaggio di indumenti in cotone normalmente sporchi.

Impostare il programma per avere dei buoni risultati di lavaggio e ridurre il consumo di energia. Il tempo del programma di lavaggio viene prolungato. Per i programmi cotone a risparmio energetico, si può impostare solo la durata Extra rapida.

6.1 Certificato Woolmark

Il lavaggio lana di questa apparecchiatura è stato testato ed approvato dalla

Woolmark Company per lavare indumenti di lana lavabili a macchina a patto che i capi vengano lavati seguendo le istruzioni riportate sulle relative etichette e i tessuti indicati dal produttore della lavabiancheria. M1027

Nel Regno Unito, Eire, Hong Kong e India, il simbolo Woolmark è un marchio di certificazione.

7. VALORI DI CONSUMO

I dati di questa tabella sono indicativi. I dati possono essere influenzati da diversi fattori: la quantità e il tipo di biancheria, la temperatura dell'acqua e dell'ambiente.

Programmi Carico (Kg)	Consumo di energia elettrica (kWh)	Consumo d'acqua (li-tri)	Durata in-dicativa del program-ma (minuti)	Umidità residua (%)1)
Cotone 60°C 6 1.10 56 180 53
Cotone 40°C 6 0.65 54 150 53
Sintetici 40°C 2.5 0.45 46 105 35
Delicati 40°C 2.5 0.55 46 90 35
Programma lana/lavaggio a mano 30°C	1 0.35 50 70 30
Programmi cotone standard
Cotone stan-dard 60°C	6 0.96 45 240 53
Cotone stan-dard 60°C	3 0.62 37 149 53
Cotone stan-dard 40°C	3 0.50 37 136 53

1) Al termine della fase di centrifuga.

Modalità Spento (W) Modalità Acceso (W)

0.48 0.48

I dati della tabella in alto sono conformi alla normativa della Commissione Europea 1015/2010 che implementa la direttiva 2009/125/EC.

8. PREPARAZIONE AL PRIMO UTILIZZO

Mettere una piccola quantità di detersivo nello scomparto del lavaggio principale del contenitore del detersivo. Impostare e avviare un programma per il

cotone alla massima temperatura senza carico. In questo modo si rimuoverà tutto lo sporco possibile dal cesto e dalla vasca.

9. USO DELL'APPARECCHIATURA

1. Aprire il rubinetto dell'acqua.
2. Inserire la spina nella presa.
3. Premere il tasto 1 per accendere l'apparecchiatura.
4. Mettere la biancheria nell'apparecchiatura.
5. Usare la quantità corretta di detersivo e additivi.
6. Impostare e avviare il programma corretto per il tipo di capi ed il grado di sporco.

9.1 Caricare la biancheria

1. Aprire il coperchio dell'apparecchiatura.
2. Premere il tasto A (a seconda del modello). Il cesto si apre automaticamente.
3. Sistemare la biancheria. Accertarsi di non mettere troppa biancheria nel cesto.
4. Chiudere il cesto ed il coperchio della lavabiancheria.

Prima di chiudere il coperchio dell'apparecchiatura, accertarsi che il cesto sia chiuso correttamente.

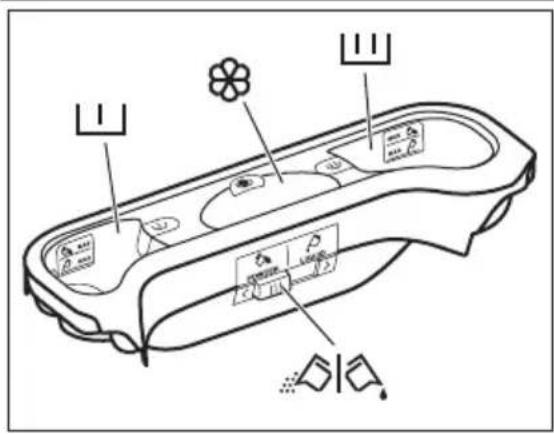

9.2 Uso di detersivi ed additivi

- Dosare il detersivo e l'ammorbidente.

	Vaschetta del detersivo per la fase di prelavaggio.Gli indicatori di MAX rappresentano i livelli massimi per la quantità di detersivo (polvere o liquido).
	Vaschetta del detersivo per la fase di lavaggio.Gli indicatori di MAX rappresentano i livelli massimi per la quantità di detersivo (polvere o liquido).
	Vaschetta degli additivi liquidi (ammorbidente, inamidante).Il simboloindica il livello massimo degli additivi liquidi.
	Inserto per detersivo liquido o in polvere.

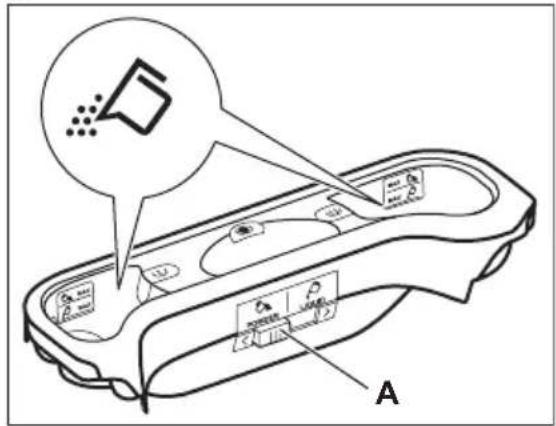

Detersivo liquido o in polvere

1.

2.

• Posizione A per il detersivo in polvere (impostazione dalla fabbrica).
• Posizione B per il detersivo liquido.

Con il detersivo liquido:

• Non utilizzare detersivi in gel o densi.
• Non versare il liquido oltre il livello di massimo.

9.3 Impostazione ed avvio di un programma

1. Ruotare il selettore sul programma La spia del programma corrispondente si accende.

2. La spia del tasto 4 lampeggia ed è di colore rosso.

3. Il display mostra la temperatura predefinita e la velocità di centrifuga. Per modificare la temperatura e/o la

velocità di centrifuga, premere i relativi tasti.

1. Impostare le funzioni disponibili. La spia della funzione impostata si accende oppure il display indica il simbolo relativo.
2. Premere il tasto 4 per avviare il programma. La spia del tasto 4 è acceso.

Quando l'apparecchiatura carica acqua, la pompa di scarico rimane in funzione per breve tempo.

9.4 Interrompere un programma

1. Premere il tasto 4. La spia lampeggia.
2. Premere nuovamente il tasto 4. Il programma di lavaggio prosegue.

9.5 Annullare un programma

1. Premere il tasto 1 per annullare il programma e per spegnere l'appa-recchiatura.
2. Premere nuovamente il tasto 1 per accendere l'apparecchiatura. A questo punto è possibile impostare un nuovo programma di lavaggio.

L'apparecchiatura non scarica l'acqua.

9.6 Modificare una funzione

È possibile modificare solo alcune fun- zioni prima che si attivino.

1. Premere il tasto 4. La spia lampeggia.
2. Modificare la funzione impostata.

9.7 Selezionare la partenza ritardata

1. Premere ripetutamente il tasto 5 fino a quando il display visualizza il numero di minuti od ore. Si accendono i simboli corrispondenti.
2. Premere il tasto 4, l'apparecchiatura avvia il conto alla rovescia della partenza ritardata.

Appena è completato il conto alla rovescia, il programma si avvia automaticamente.

Prima di premere il tasto 4 per avviare l'apparecchiatura, è possibile annullare o modificare l'impostazione della partenza ritardata.

Non è possibile impostare la partenza ritardata con il programma Vapore.

9.8 Annullare la partenza ritardata

1. Premere il tasto 4 . La spia corrispondente lampeggia.
2. Premere ripetutamente il tasto 5 fino a quando sul display non compa-re 0'.
3. Premere il tasto 4 . Il programma si avvia.

9.9 Aprire il coperchio

Durante lo svolgimento del programma o della partenza ritardata il coperchio è bloccato.

Per aprire il coperchio:

1. Premere il tasto 4. È possibile aprire il coperchio 2 minuti dopo l'interruzione dell'apparecchiatura. Il simbolo di blocco della porta nel display si spegne.
2. Aprire il coperchio.
3. Chiudere il coperchio e premere il tasto 4. Il programma o la partenza ritardata prosegue.

Se la temperatura e il livello dell'acqua nel cesto sono troppo alti, il simbolo di blocco della porta resta acceso e non è possibile aprire il coperchio. Se necessario, procedere nel modo seguente per aprire il coperchio.

1. Spegnere l'apparecchiatura.
2. Attendere alcuni minuti.
3. Accertarsi che non vi sia acqua nel cesto.

Se si spegne l'apparecchiatura, è necessario impostare nuovamente il programma.

9.10 Al termine del programma

• L'apparecchiatura si interrompe automaticamente.
  • Vengono riprodotti i segnali acustici.
• Il display 0 si accende.
• La spia del tasto Avvio/Pausa 4 si spegne.
• È possibile aprire il coperchio 2 minuti dopo l'interruzione dell'apparecchiatura. Il simbolo di blocco dell'oblò si spegne.
• Premere il tasto 1 per spegnere l'apparecchiatura. Dopo cinque minuti dalla fine del programma, la funzione di SPEGNIMENTO AUTOMATICO spegne automaticamente l'apparecchiatura.

i

Quando si accende nuovamente l'apparecchiatura, il display mostra la fine dell'ultimo programma impostato. Ruotare il seletto-re dei programmi per impostare un nuovo ciclo.

- Togliere la biancheria dall'apparecchiatura. Assicurarsi che il cesto sia vuoto.

• Tenere l'oblò socchiuso per evitare muffa e cattivi odori.
• Chiudere il rubinetto dell'acqua. Il programma è giunto al termine ma la funzione "Antipiega" è attiva:

– Il cesto ruota regolarmente in modo da non sgualcire i tessuti.

• L'oblò resta bloccato.
• Prima di aprire l'oblò si deve scaricare l'acqua.

Per scaricare l'acqua:

1. Se necessario, ridurre la velocità di centrifuga.
2. Premere il tasto Avvio/Pausa 4. L'apparecchiatura scarica l'acqua ed esegue la centrifuga.
3. Al termine del programma, una volta spento il simbolo di blocco dell'oblò, è possibile aprirlo.
4. Spegnere l'apparecchiatura.

i

L'apparecchiatura scarica ed esegue automaticamente la centrifuga dopo circa 18 ore.

10. CONSIGLI E SUGGERIMENTI UTILI

10.1 Il carico di biancheria

• Suddividere la biancheria in: bianchi, colorati, sintetici, delicati e lana.
• Seguire le istruzioni di lavaggio indicata nelle etichette dei capi.
• Non lavare insieme capi bianchi e colorati.
• Alcuni capi colorati possono scolorire al primo lavaggio. Consigliamo di la- varli separatamente le prime volte.
• Abbottonare le federe e chiudere cerniere, ganci e bottoni. Chiudere le cin-ture.
• Svuotare le tasche e distendere i capi.
• Rivoltare i tessuti multi-strato, i capi in lana e quelli con immagini stampate.
• Rimuovere le macchie difficili.

• Lavare le macchie difficili con un de- tersivo apposito.

• Fare attenzione alle tende. Togliere i ganci o sistemare le tende in una retina o federa.
  • Non lavare a macchina:

– Capi senza senz'orlo o strappati

- Reggiseni con ferretto.

- Usare una retina per lavare i piccoli capi.

- Un carico molto ridotto può causare problemi di equilibrio durante la fase di centrifuga. In tal caso, sistemare manualmente i capi nella vasca e riavviare la fase di centrifuga.

10.2 Macchie ostinate

Per alcune macchie, acqua e detersivo non è sufficiente.

Consigliamo di rimuovere tali macchie prima di mettere i capi nell'apparecchiatura.

Sono disponibili degli smacchiatori speciali. Usare uno smacchiatore speciale adatto al tipo di macchia e tessuto.

10.3 Detersivi e additivi

• Usare esclusivamente detergenti e additivi adatti ai lavaggi in lavabiancheria.
  • Non mischiare tipi diversi di detersivi.
• Per motivi ecologici, non usare una quantità di detersivo superiore a quella corretta.
• Osservare le istruzioni riportate sulle confezioni di tali prodotti.
• Usare i prodotti adatti al tipo e colore di tessuto, la temperatura del programma e il livello di sporco.

10.4 Consigli ecologici

Attenersi alle seguenti istruzioni per contribuire alla protezione dell'ambiente e ridurre i consumi di acqua ed energia:

- Impostare un programma senza la fase di prelavaggio per lavare la biancheria normalmente sporca.

• Avviare un programma di lavaggio con il carico massimo di bucato.
• Se necessario, usare uno smacchiatore quando si imposta un programma a bassa temperatura.
• Per usare la quantità corretta di deter-sivo, verificare la durezza dell'acqua dell'impianto domestico

10.5 Durezza dell'acqua

Se la durezza dell'acqua locale è alta o moderata, consigliamo di usare un decalcificatore dell'acqua per lavabiancherie. Nelle zone in cui l'acqua è dolce non è necessario usare un decalcificatore dell'acqua.

Per conoscere il livello di durezza dell'acqua locale contattare l'ente erogatore locale.

Osservare le istruzioni riportate sulle confezioni dei prodotti.

La durezza dell'acqua è misurata in scale equivalenti:

• S cal a t e d e s c a (°dH)
• Gradi francesi (°TH).
• e in mmol/l (millimol per litro, unità internazionale di durezza dell'acqua).
• Gradi Clarke.

Tabella sulla durezza dell'acqua

Livello Tipo	Durezza dell'acqua
	°dH °T.H. mmol/l Clarke
1 Dolce 0-7 0-15 0-1,5 0-9
2 Cottura media	8-14 16-25 1,6-2,5 10-16
3 Dura 15-21 26-37 2,6-3,7 17-25
4 Molto dura	>21	>37	>3,7	>25

11. PULIZIA E CURA

AVVERTENZA!

Scollegare l'apparecchiatura dall'alimentazione di rete prima di pulirla.

11.1 Trattamento anticalcare

L'acqua che si usa contiene calcare. Se necessario, usare un decalcificatore dell'acqua per eliminare il calcare.

Utilizzare un prodotto apposito per lava-biancherie. Osservare le istruzioni riportate sulle confezioni dei produttori.

Farlo separatamente dal lavaggio.

11.2 Pulizia esterna

Pulire l'apparecchiatura esclusivamente con acqua tiepida saponata. Asciugare perfettamente tutte le superfici.

ATTENZIONE

Non utilizzare alcol, solventi o prodotti chimici.

11.3 Pulizia di mantenimento

Con i programmi a bassa temperatura è possibile che parte del detergente resti

11.4 Contenitore del detersivo

Per pulire il contenitore:

nel cesto. Eseguire regolarmente una pulizia di mantenimento. A tal fine:

• Togliere la biancheria dal cesto.
- Selezionare il programma di lavaggio più caldo per il cotone.
- Usare una quantità corretta di detersivo in polvere con caratteristiche biologiche.

Dopo ogni lavaggio, tenere l'oblò aperto per un momento per evitare muffa e odori sgradevoli.

11.5 Filtro di scarico

Controllare regolarmente il filtro di scarico e accertarsi che sia pulito.

AVVERTENZA!

• Scollegare la spina dalla presa di corrente.
• Non togliere il filtro durante il funzionamento dell'apparecchiatura. Non pulire il filtro di scarico se l'acqua presente nell'apparecchiatura è calda. L'acqua deve essere fredda per pulire il filtro di scarico.

Per pulire il filtro di scarico:

1. Aprire lo sportello del filtro di scarico.

2. Sistemare un contenitore sotto il vano del filtro per raccogliere l'acqua che fuoriesce. Ruotare il filtro fino a quando è in posizione verticale.

3. Ruotare completamente il filtro e rimuoverlo.
4. Togliere la lanugine e gli oggetti.
5. Pulire il filtro con acqua.
6. Rimontare il filtro e avvitarlo in posizione.
7. Accertarsi di serrare correttamente il filtro per evitare perdite.
8. Chiudere lo sportello del filtro di scarico.

11.6 Il filtro nel tubo di carico dell'acqua e il filtro della valvola di ingresso

AVVERTENZA!

- Scollegare la spina dalla presa di corrente.

Per pulire i filtri d'ingresso dell'acqua:

1. Chiudere il rubinetto dell'acqua.
2. Rimuovere il tubo di carico dell'acqua dal rubinetto.
3. Pulire il filtro nel tubo di carico dell'acqua con uno spazzolino duro.

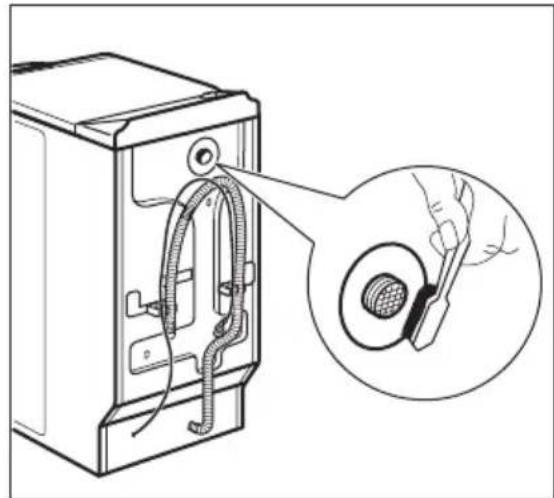

1. Togliere il tubo di carico dell'acqua situato dietro l'apparecchiatura.

2. Pulire il filtro nella valvola con uno spazzolino duro o un asciugamano.

3. Rimontare il tubo di carico dell'acqua. Assicurarsi che gli attacchi siano ben chiusi per impedire perdite.

4. Aprire il rubinetto dell'acqua.

11.7 Scarico di emergenza

In caso di guasto, l'apparecchiatura non è in grado di scaricare l'acqua. In tal caso, eseguire i punti da (1) a (3) di "Per pulire il filtro di scarico". Se necessario, pulire il filtro. Rimontare il condotto di scarico e chiudere il flap del filtro di scarico.

11.8 Precauzioni antigelo

Se si installa l'apparecchiatura in un luogo in cui la temperatura può scendere al di sotto di 0 °C, togliere l'acqua residua dal tubo di carico dell'acqua e la pompa di scarico.

1. Chiudere il rubinetto dell'acqua e staccare il tubo di carico dell'acqua.

2. Sistemare l'estremità del tubo di carico dell'acqua in un contenitore e lasciare che l'acqua fluisca fuori dal tubo.

3. Eseguire il programma Scarico e farlo funzionare fino alla conclusione.
4. Portare il selettore dei programmi su Stop per scollegare l'apparecchiatura dall'alimentazione di rete.
5. Scollegare l'apparecchiatura.

AVVERTENZA!

Accertarsi che la temperatura sia superiore a 0 °C prima di utilizza-re nuovamente l'apparecchiatura.

Il produttore declina ogni responsabilità per danni causati da basse temperature.

12. RISOLUZIONE DEI PROBLEMI

L'apparecchiatura non si avvia o si blocca durante il funzionamento.

Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Se ciò

non è possibile, contattare l'assistenza tecnica.

In alcuni casi, sono emessi i segnali acustici e il display mostra un codice di allarme:

• E10 - L'apparecchiatura non carica acqua.
• E20 - L'apparecchiatura non scarica l'acqua.

• E40 - Il coperchio dell'apparecchiatura è aperto o non è chiuso correttamente.
• EFO - Il dispositivo antiallagamento è attivo.

AVVERTENZA!

Spegnere l'apparecchiatura prima di eseguire i controlli.

Problema Possibile causa Possibile soluzione
L'apparecchiatura non carica acqua.	Il rubinetto dell'acqua è chiuso.	Aprire il rubinetto dell'acqua.
Il tubo di carico dell'ac-qua è danneggiato.		Verificare che il tubo di carico dell'acqua non sia danneggiato.
I filtri del tubo di carico dell'acqua sono ostruiti.		Pulire i filtri. Fare riferimento a "Pulizia e cura".
Il rubinetto dell'acqua è ostruito o intasato dal calcare.		Pulire il rubinetto dell'acqua.
Il tubo di carico dell'ac-qua non è collegato correttamente.		Controllare che il collegamento sia corretto.
La pressione dell'acqua è troppo bassa.		Contattare l'ente erogatore locale.
L'apparecchiatura non scarica l'ac-qua.	Il tubo di scarico dell'ac-qua è danneggiato.	Accertarsi che il tubo di scarico dell'acqua non sia danneggiato.
Il filtro della pompa di scarico è bloccato.		Pulire il filtro della pompa di scarico. Fare riferimento a "Pulizia e cura".
Il tubo di scarico dell'ac-qua non è collegato correttamente.		Controllare che il collegamento sia corretto.
È stato selezionato un programma di lavaggio senza fase di scarico.		Impostare il programma di sca-rico.
La funzione Antipiega è attiva.		Impostare il programma di sca-rico.
Il coperchio del-l'apparecchiatura è aperto o non è chiuso corretta-mente.	Chiudere il coperchio corretta-mente.
Il dispositivo anti-allagamento è attivo.	Scollegare l'apparecchiatura.Chiudere il rubinetto dell'ac-qua.Contattare il centro di assi-stenza.
La fase di centrifu-ga non funziona.	La fase di centrifuga è disattivata.	Impostare il programma di cen-trifuga.
Il filtro della pompa di scarico è bloccato.		Pulire il filtro della pompa di scarico. Fare riferimento a "Puli-zia e cura".
Problemi di equilibrio con il carico di bianche-ria.		Sistemare manualmente i capi nella vasca e riavviare la fase di centrifuga.
Il programma non si avvia.	La spina non è inserita nella presa di alimenta-zione.	Inserire la spina di alimentazio-ne.
Un fusibile del quadro elettrico di casa è bru-ciato.		Sostituire il fusibile.
Non è stato premuto il tasto 4 .		Premere il tasto 4 .
È stata impostata la par-tenza ritardata.		Per avviare immediatamente il programma, annullare la parten-za ritardata.
La funzione Sicurezza bambini è attivata.		Disattivare la funzione Sicurezza bambini.
Presenza di acqua sul pavimento.	Perdite dagli attacchi dei tubi dell'acqua.	Verificare che gli attacchi siano chiusi bene.
Perdite dalla pompa di scarico.		Accertarsi che il filtro della pom- pa di scarico sia chiuso.
Il tubo di scarico dell'ac-qua è danneggiato.		Verificare che il tubo di carico dell'acqua non sia danneggiato.
Non è possibile aprire il coperchio dell'apparecchi-tura.	Il programma di lavag-gio è in corso.	Lasciar terminare il programma di lavaggio.
	C'è dell'acqua nel cesto.	Impostare il programma di sca-rico o di centrifuga.
L'apparecchiatura emette un rumore anomalo.	Livellamento errato dell'apparecchiatura.	Regolare il livellamento dell'apparecchiatura. Fare riferimento alla sezione "Installazione".
Non si ha tolto l'imbal-laggio e/o i bulloni per il trasporto.		Togliere l'imballaggio e/o i bulloni per il trasporto. Fare riferimento alla sezione "Installazione".
Il carico è molto ridotto. Aggiungere altri capi nel cesto.
L'apparecchiatura carica e scarica immediatamente l'acqua.	L'estremità del tubo di scarico è posizionata troppo in basso.	Accertarsi che il tubo di scarico sia nella posizione corretta.
I risultati del lavaggio non sono soddisfacenti.	Il detersivo utilizzato non era sufficiente o giusto.	Aumentare la dose di detersivo o utilizzare un altro prodotto.
Non si ha eliminato le macchie difficili prima di lavare la biancheria.		Pretrattare le macchie difficili usando i prodotti speciali repe-ribili in commercio.
È stata impostata la temperatura errata.		Accertarsi di impostare la tem-peratura corretta.
Carico eccessivo. Ridurre il carico di biancheria.
Una volta effettuati questi controlli, accendere l'apparecchiatura. Il programma riprende dal punto in cui era stato inter-rotto.		In caso di ricomparsa dell'anomalia, contattare il centro di assistenza.Se il display mostra altri codici di allar-me, contattare il centro assistenza.

1. DATI TECNICI

Dimensioni Larghezza/Altezza/Pro-fondità		400 / 890 / 600 mm
	Profondità totale 600 mm
Collegamento elettrico: Tensione		230 V
	Potenza globale	2200 W
	Fusibile	10 A
	Frequenza	50 Hz
Coperchio di protezione che impedisce l'ingresso di sporco e umidità, eccetto dove l'apparecchiatura a bassa tensione non ha una protezione contro l'umidità		IPX4
Pressione dell'acqua di alimentazione	Minima 0,5 bar (0,05 MPa)
	Massima 8 bar (0,8 MPa)
Collegamento dell'ac-qua 1)	Acqua fredda
Carico massimo Cotone 6 kg

Velocità di centrifuga Massima 1200 giri/minuto

1) Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4".

14. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo 🚙 Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non

smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

CE
