L76270SL - Lavatrice AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice a carica frontale
Marca	AEG
Modello	L76270SL
Capacità di carico	7 kg
Velocità di centrifuga massima	1200 giri/min
Classe di efficienza energetica	A+++
Consumo di energia annuale	156 kWh
Consumo di acqua annuale	9900 litri
Classe di centrifuga	B
Livello di rumore (lavaggio)	57 dB (A)
Livello di rumore (centrifuga)	77 dB (A)
Numero di programmi	15
Display	Display LED
Avvio ritardato	Sì, fino a 24 ore
Sicurezza bambini	Sì, tasto di sicurezza
Dimensioni (L x P x A)	60 cm x 60 cm x 85 cm
Peso netto	70 kg
Tensione di alimentazione	220-240 V
Frequenza di alimentazione	50 Hz
Potenza assorbita	2200 W
Materiale cestello	Acciaio inox
Piedini regolabili	Sì

Domande frequenti - L76270SL AEG

Come installare correttamente la lavatrice AEG L76270SL?

Per installare correttamente la lavatrice, assicurarsi di rimuovere tutte le viti di trasporto sul retro. Posizionare la macchina su una superficie piana e stabile, regolando i piedini. Collegare il tubo di alimentazione all'acqua fredda e il tubo di scarico allo scarico del lavandino o a una presa dedicata. Infine, collegare il cavo di alimentazione a una presa con messa a terra. Verificare che la macchina sia livellata prima del primo uso.

Come si pulisce il filtro della lavatrice?

Per pulire il filtro, spegnete e scollegate la lavatrice. Aprite lo sportello sul fondo (di solito dietro un pannello rimovibile) e svitate il filtro in senso antiorario. Rimuovete eventuali residui e risciacquatelo sotto acqua corrente. Reinserite il filtro e richiudete lo sportello. Si consiglia di pulire il filtro almeno ogni tre mesi per garantire il corretto drenaggio.

Cosa fare se la lavatrice non si accende?

Se la lavatrice non si accende, controllate prima che la spina sia inserita correttamente e che la presa funzioni. Verificate anche che lo sportello sia chiuso correttamente. In alcuni casi, potrebbe essere il fusibile scattato. Se il problema persiste, contattate l'assistenza tecnica AEG.

Come si utilizza il programma di lavaggio rapido?

Il programma di lavaggio rapido è ideale per indumenti poco sporchi e max 3 kg di carico. Selezionate il programma ‘Rapido’ sul display, regolate la temperatura a freddo o a 30°C e premete Avvio/Pausa. Il ciclo dura circa 30 minuti, permettendo di risparmiare tempo ed energia.

Qual è il significato dei codici di errore visualizzati sul display?

I codici di errore più comuni includono E10 (problema di carico dell'acqua), E20 (problema di scarico) e E40 (sportello non chiuso). Consultate il manuale utente per la lista completa. Ad esempio, E10 indica che non arriva acqua, quindi controllate il rubinetto e il tubo. Se l'errore persiste, spegnete la macchina e riavviate.

Come rimuovere il detersivo residuo dal cassetto?

Per pulire il cassetto del detersivo, estraetelo completamente premendo la levetta interna. Risciacquate il cassetto con acqua tiepida, usando una spazzola per rimuovere i depositi. Asciugatelo e reinseritelo. Questo previene la formazione di muffa e garantisce un dosaggio corretto.

Quanto detersivo utilizzare per il bucato?

La quantità di detersivo dipende dalla durezza dell'acqua, dal carico e dal livello di sporco. In generale, per un carico di 5 kg con acqua media, usate circa 75 ml di detersivo liquido o 150 g di polvere. Seguite sempre le istruzioni sul detersivo. Un uso eccessivo può causare residui.

Come si attiva la funzione di blocco bambini?

La funzione di blocco bambini impedisce di modificare le impostazioni durante il ciclo. Per attivarla, tenete premuto il tasto dedicato (solitamente con l'icona di un lucchetto) per 3 secondi finché il display non mostra il simbolo. Per disattivarla, ripetete la stessa operazione. Assicuratevi di attivarla per maggiore sicurezza in presenza di bambini.

Perché la lavatrice vibra durante la centrifuga?

Le vibrazioni durante la centrifuga sono spesso causate da un carico sbilanciato o da una macchina non livellata. Distribuite uniformemente il bucato nel cestello e verificate che i piedini siano ben aderenti al pavimento. Potete anche ridurre la velocità di centrifuga se il rumore è eccessivo.

Come si esegue la manutenzione del cestello?

Eseguire regolarmente un programma di pulizia del cestello a 90°C, senza carico, usando un prodotto specifico o aceto bianco. Questo elimina i cattivi odori e previene la formazione di calcare. Pulite anche la guarnizione dello sportello con un panno umido dopo ogni utilizzo.

MANUALE UTENTE L76270SL AEG

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.aeg.com

registrare il vostro prodotto e ricevere un servizio migliore: www.aeg.com/productregistration

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.aeg.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

1. ⚠ ISTRUZIONI DI SICUREZZA

Prima dell'installazione e dell'utilizzo, leggere con attenzione il presente manuale:

• Per la propria sicurezza e per la sicurezza dei propri oggetti
  • Per motivi ecologici
• Per un corretto funzionamento dell'apparecchiatura.

Conservare sempre queste istruzioni assieme all'apparecchiatura anche in caso di trasferimento o di vendita dell'apparecchiatura stessa.

Il produttore non è responsabile in caso di installazione non corretta o nel caso in cui l'utilizzo provochi danni.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Non permettere alle persone, compresi i bambini, con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza, di utilizzare l'apparecchiatura; a meno che tale utilizzo non avvenga sotto la supervisione o la guida di una persona responsabile della loro sicurezza. Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Possibile rischio di soffocamento o lesioni.
• Tenere i detersivi al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura quando l'oblò è aperto.
• Prima di chiudere l'oblò, accertarsi che non vi siano bambini o animali nel ce-sto.
• Se l'apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.

1.2 Norme di sicurezza generali

• Non usare l'apparecchiatura a scopo professionale. L'apparecchiatura è destinata solo all'uso domestico.
• Non apportare modifiche alle specifiche di questa apparecchiatura. Vi è il

rischio di ferirsi o danneggiare l'appa-recchiatura.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze. Si può verificare un'esplosione o un incendio.
• Seguire le istruzioni di sicurezza riportate nella confezione del detersivo per evitare ustioni chimiche a occhi, bocca e gola.
• Accertarsi di rimuovere tutti gli oggetti metallici dalla biancheria. Gli oggetti duri ed appuntiti potrebbero danneggiare l'apparecchiatura.
• Non toccare il vetro della porta mentre il programma è in funzione. Il vetro potrebbe essere caldo (solo per le apparecchiature a carica frontale).

1.3 Pulizia e cura

• Spegnere l'apparecchiatura ed estrarre la spina dalla presa di alimentazione.
• Non usare l'apparecchiatura senza i filtri. Controllare che i filtri siano stati installati correttamente. Un'installazione non corretta potrebbe causare perdite d'acqua.

1.4 Installazione

• L'apparecchiatura è pesante, fare attenzione quando la si sposta.
• Non trasportare l'apparecchiatura senza i bulloni per il trasporto, si potrebbero danneggiare i componenti interni e causare perdite e disfunzioni.
• Non installare e collegare l'apparecchiatura se è danneggiata.
• Accertarsi di rimuovere tutto l'imballaggio e i bulloni per il trasporto.
• Verificare che la spina sia staccata dalla presa elettrica durante l'installazione.
• Solo una persona qualificata deve eseguire l'installazione elettrica, i collegamenti idraulici e l'installazione dell'apparecchiatura. Questa misura ha lo

scopo di evitare rischi legati a danni strutturali o lesioni fisiche.

• Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0 °C.
• Quando si installa l'apparecchiatura su un pavimento a moquette, accertarsi che l'aria circoli liberamente Regolare i piedini per disporre dello spazio necessario tra l'apparecchiatura e la moquette.

Collegamento dell'acqua

• Non collegare l'apparecchiatura a tubi usati. Utilizzare esclusivamente tubi nuovi.
• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.
• Prima di collegare l'apparecchiatura a tubazioni nuove o rimaste inutilizzate per molto tempo, lasciar scorrere l'acqua per alcuni minuti.
• La prima volta che si usa l'apparecchiatura, accertarsi che non vi siano perdite nei tubi e negli attacchi.

Collegamento elettrico

• Controllare che l'apparecchiatura disponga di una messa a terra.

• Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto.

• Utilizzare sempre una presa antishock elettrico correttamente installata.

• Non utilizzare prese multiple e prolunghe. Vi è il rischio di incendio.
• Non sostituire o modificare mai il cavo elettrico da soli. Contattare il centro di assistenza.
• Accertarsi di non danneggiare la spina e il cavo.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.

1.5 Smaltire l'apparecchiatura

1. Scollegare la spina dalla presa di corrente.
2. Tagliare il cavo di rete e smaltirlo.
3. Rimuovere il fermo dell'oblò. Ciò evita che i bambini o gli animali domestici restino chiusi nell'apparecchiatura. Possibile rischio di soffocamento (solo per apparecchiature a carica frontale).

2. DATI TECNICI

Dimensioni Larghezza/Altezza/Pro-fondità	600 / 850 / 430 mm
Profondità totale 487 mm
Collegamento elettrico: Tensione	230 V
Potenza globale	2000 W
Fusibile	10 A
Frequenza	50 Hz
Coperchio di protezione che impedisce l'ingresso di sporco e umidità, eccetto dove l'apparecchiatura a bassa tensione non ha una protezione contro l'umi-dità	IPX4
Pressione dell'acqua di alimentazione	Minima 0,5 bar (0,05 MPa)
	Massima 8 bar (0,8 MPa)
Collegamento dell'ac-qua1)	Acqua fredda
Carico massimo Cotone 6.5 kg
Velocità di centrifuga Massima 1200 giri/minuto

1) Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4".

3. DESCRIZIONE DEL PRODOTTO

1 Piano di lavoro
2 Contenitore del detersivo
3 Pannello dei comandi
4 Maniglia dell'oblò
5 Targhetta dei dati
6 Pompa di scarico
7 Piedini per mettere a livello l'apparecchiatura

8 Tubo di scarico dell'acqua
9 Valvola di ingresso dell'acqua
10 Cavo elettrico
11 Bulloni per il trasporto
12 Piedini per mettere a livello l'apparecchiatura

3.1 Accessori

1 Chiave
Per rimuovere i dispositivi di trasporto.
2 Coperture in plastica
Per chiudere i fori sul retro del mobile una volta tolti i dispositivi per il trasporto.
3 Tubo di carico dell'acqua antialla- gamento
Per evitare le eventuali perdite
4 Guida del tubo di plastica
Per collegare il tubo di scarico sul bordo di un lavandino.

4. PANNELLO DEI COMANDI

1 Tasto On/Off (On/Off)
2 Selettore dei programmi
3 Display
4 Tasto Avvio/Pausa (Avvio/Pausa)
5 Tasto Partenza ritardata (Partenza Ritardata)
6 Tasto Risparmio tempo (Risparmio Tempo)
7 Tasto Extra risciacquo (Extra Risciacquo)
8 Tasto Macchie (Macchie)
9 Tasto Riduzione centrifuga (Giri/Min.)
10 Tasto Temperatura (Temp.°C)

4.1 Tasto On/Off 1

Premere questo tasto per attivare e disattivare l'apparecchiatura. Un segnale acustico si attiva quando l'apparecchiatura è accesa.

La funzione AUTO Stand-by disattiva automaticamente l'apparecchiatura per ridurre il consumo di energia quando:

• Non si usa l'apparecchio da 5 minuti prima di premere il tasto 4.

• Tutte le impostazioni vengono annullate.
• Premere il tasto 1 per riaccendere l'apparecchiatura.
• Impostare di nuovo il programma di lavaggio e tutte le possibili opzioni.

- 5 minuti dopo il termine di un programma di lavaggio. Far riferimento a "Al termine del programma".

4.2 Selettore dei programmi 2

Ruotare questo selettore per impostare un programma. La spia del programma corrispondente si accende.

4.3 Display 3

II display mostra:

A • La temperatura massima del programma.
B • La velocità di centrifuga predefinita del programma.
- 'Esclusione centrifuga' ¹⁾ e i simboli 'Antipiega'.

Non è possibile aprire la porta dell'apparecchiatura quando la spia è accesa.

È possibile aprire la porta solo quando la spia si spegne.

Se la spia rimane accesa, ma il programma è terminato:

• C'è dell'acqua nel cesto.
- La funzione "Anti-piega" è attiva.

Partenza ritardata

D • Durata del programma

All'avvio del programma, la durata diminuisce a intervalli di 1 minuto.

• Partenza ritardata
  Quando si preme il tasto partenza ritardata, il display mostra l'ora della partenza ritardata.
  • Codici di allarme
  In caso di malfunzionamento dell'apparecchiatura, il display mostra i codici di allarme. Fare riferimento al capitolo 'Risoluzione dei problemi'.

- Err

Il display visualizza questo messaggio per alcuni secondi se:

– viene selezionata una funzione non è applicabile per il programma desiderato.

- viene modificato il programma mentre è in funzione.

La spia del tasto Avvio/Pausa 4 lampeggia.

• 0

Quando il programma è terminato.

1) Disponibile unicamente per il programma Centrifuga/Scarico.
2) I simboli visualizzati sul display quando viene selezionata la relativa fase o funzione.

4.4 Tasto Avvio/Pausa 4

Premere il tasto 4 per avviare o interrompere il programma.

4.5 Tasto Partenza ritardata 5

Premere il tasto 5 per ritardare l'avvio del programma da 30 minuti a 20 ore.

4.6 Tasto Risparmio Tempo 6

Premere il tasto 6 per ridurre la durata del programma.

- Premere una volta per impostare "Durata abbreviata" per capi usati quotidianamente.

- Premere due volte per impostare "Super rapido" per capi poco sporchi.

Alcuni programmi accettano solo una delle due funzioni.

4.7 Tasto Extra risciacquo 7

Premere il tasto 7 per aggiungere le fasi di risciacquo a un programma. Usare questa funzione per le persone allergiche ai detersivi e nelle zone in cui l'acqua è dolce.

4.8 Tasto Macchie 8

Premere il tasto 8 per aggiungere il trattamento specifico per le macchie ad un programma.

Utilizzare questa funzione per la bian- cheria con macchie difficili da rimuovere.

Quando si imposta questa funzione, versare lo smacchiatore nello scomparto

La funzione prolunga la durata del programma.

Questa funzione non è utilizzabile con temperature inferiori a 40°C.

4.9 Tasto centrifuga 9

Premere questo tasto per:

- Ridurre la velocità massima della fase di centrifuga durante l'impostazione di un programma.

Il display mostra solo le velocità della centrifuga disponibili per il programma impostato.

- Disattivare la fase di centrifuga.

- Attivare la funzione "Antipiega". Impostare questa funzione per evitare la formazione di pieghe. L'apparecchia-

tura non scarica l'acqua al termine del programma.

La fase di centrifuga è spenta.

La funzione "Anti-pie-ga" è attiva.

4.10 Tasto Temperatura 10

Premere il tasto 10 per modificare la temperatura predefinita.

- - = acqua fredda

4.11 Funzione Segnali acustici

I segnali acustici si attivano quando:

• Si accende l'apparecchiatura.
• Si spegne l'apparecchiatura.
• Si premono i pulsanti.
• Il programma è terminato.
• L'apparecchiatura presenta un problema.

Per disattivare/attivare i segnali acustici, premere contemporaneamente il tasto 8 e quello 7 per 6 secondi.

Se si disattivano i segnali acustici, continueranno a operare solo quando si premono i pulsanti e in caso di guasto.

4.12 Funzione Sicurezza bambini

Questa funzione impedisce ai bambini di giocare con il pannello dei comandi.

• Per attivare la funzione premere contemporaneamente il tasto 10 e quello 9 fino a quando il display mostra il simbolo 🔒.
• Per disattivare la funzione premere contemporaneamente il tasto 10 e quello 9 fino a quando il simbolo si spegne.

È possibile attivare la funzione:

- Prima di premere il tasto Avvio/Pausa 4 : non è possibile avviare l'apparecchiatura.

- Dopo che si preme il tasto Avvio/Pausa 4, tutti i tasti e il selettore dei programmi sono disattivati.

4.13 Funzione risciacquo extra permanente

Grazie a questa funzione è possibile mantenere il risciacquo extra sempre attivo quando si imposta un nuovo programma.

• Per attivarla, premere il tasto funzione 6 e 5 contemporaneamente finché la spia del tasto 7 si accende.

• Per disattivarla, premere il tasto funzione 6 e 5 contemporaneamente finché la spia del tasto 7 si spegne.

• PROGRAMMI

Temperatura del programma	Tipo di carico peso massimo di carico	Ciclo descrizione	Funzioni
Cotoni95° - A freddo	Bianchi e cotone colorato con capi normalmente sporchi. max. 6.5 kg	LavaggioRisciacquiCentrifuga lunga	RIDUZIONE CENTRIFUGANO CENT. FINALEMACCHIE1)RISCIACQUO EX-TRARISPARMIO TEM-PO2)
Cotoni + Prelavaggio95° - A freddo	Bianchi e cotone colorato con capi molto sporchi. max. 6.5 kg	PrelavaggioLavaggioRisciacquiCentrifuga lunga	RIDUZIONE CENTRIFUGANO CENT. FINALERISCIACQUO EX-TRARISPARMIO TEM-PO2)
Extra Silent95° - A freddo	Bianchi e cotone colorato con capi normalmente sporchi. max. 6.5 kg	LavaggioRisciacquiArresto con acqua nel cesto	MACCHIE1)RISCIACQUO EX-TRARISPARMIO TEM-PO2)
Sintetici60° - A freddo	Tessuti sintetici o misti normalmente sporchi. max. 3 kg	LavaggioRisciacquiCentrifuga breve	RIDUZIONE CENTRIFUGANO CENT. FINALEMACCHIE1)RISCIACQUO EX-TRARISPARMIO TEM-PO2)
Sintetici + Prelavaggio60° - A freddo	Tessuti sintetici o misti molto sporchi. max. 3 kg	PrelavaggioLavaggioRisciacquiCentrifuga breve	RIDUZIONE CENTRIFUGANO CENT. FINALERISCIACQUO EX-TRARISPARMIO TEM-PO2)
Stiro Facile3)60° - A freddo	Tessuti sintetici normalmente sporchi. max. 1.5 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE RISCIACQUO EX-TRA RISPARMIO TEMPO2)
Delicati40° - A freddo	Tessuti delicati come acrilici, viscosa e poliestere, normalmente sporchi. max. 3 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE MACCHIE1) RISCIACQUO EX-TRA RISPARMIO TEMPO2)
Lana / Seta 40° - A freddo	Lana lavabile a macchina. Tessuti delicati e capi in lana lavabili a mano che recano sull'etichetta il sim-bolo di "lavaggio a mano". max. 2 kg	Lavaggio Risciacqui Centrifuga breve	RIDUZIONE CENTRIFUGA NO CENT. FINALE
Centrifuga / Scarico4)	Tutti i tessuti Il carico massimo di biancheria è correlato al tipo di biancheria.	Scarico dell'ac-qua Fase di centrifuga a velocità massi-ma.	RIDUZIONE CENTRIFUGA ESCLUSIONE CENTRIFUGA
Risciacquo Tutti i tessuti. Un risciacquo con ulteriore fase di centrifuga			RIDUZIONE CENTRIFUGA NO CENT. FINALE RISCIACQUO EX-TRA5)
Tende40° - A freddo	Impostare questo programma per lava-re tende. Aggiunge automaticamente la fase di prelavaggio per togliere la polvere dalle tende.Si consiglia di non versare il detersivo nella vaschetta del prelavaggio.max. 2 kg	PrelavaggioLavaggioRisciacquiCentrifuga breve	RIDUZIONE CENTRIFUGANO CENT. FINA-LERISCIACQUO EX-TRA
Jeans60° - A freddo	Tutti i capi in jeans.Capi in jersey con tessuti "tecnici".max. 6.5 kg	LavaggioRisciacquiCentrifuga breve	RIDUZIONE CENTRIFUGANO CENT. FINA-LERISCIACQUO EX-TRARISPARMIO TEM-PO2)
Rapido60° - 40°	Programma di lavaggio breve da utilizza-re per i capi bianchi o colorati in cotone che non stingono e i tessuti misti leggermente sporchi.max. 5 kg	LavaggioRisciacquiCentrifuga lunga	RIDUZIONE CENTRIFUGANO CENT. FINA-LERISCIACQUO EX-TRA
20 Min. - 3 kg40° - 30°	Capi in cotone e sintetici leggermente sporchi o indossati solo una volta.	LavaggioRisciacquiCentrifuga breve	RIDUZIONE CENTRIFUGA
Super Eco6)A freddo	Tessuti misti (capi in cotone e sintetici).max. 3 kg	LavaggioRisciacquiCentrifuga breve	RIDUZIONE CENTRIFUGANO CENT. FINA-LERISCIACQUO EX-TRA
Cotoni Eco7)60° - 40°8)	Bianchi e cotone colorato con capi normalmente sporchi.max. 6.5 kg	LavaggioRisciacquiCentrifuga lunga	RIDUZIONE CENTRIFUGANO CENT. FINA-LEMACCHIERISCIACQUO EX-TRARISPARMIO TEM-PO2)

1) La funzione MACCHIE non è disponibile a temperature inferiori a 40°C.
2) se si preme il tasto 6 due volte (durata Extra rapida), consigliamo di ridurre la quantità di carico. E' possibile caricare completamente l'apparecchiatura, ma i risultati del lavaggio non saranno ottimali.
3) Per ridurre la formazione di pieghe, il lavaggio e la fase di centrifuga sono delicati. L'apparecchiatura eseguirà alcuni risciacqui aggiuntivi.
4) La fase predefinita della velocità di centrifuga è correlata ai capi in cotone. Selezionare la velocità di centrifuga. Accertarsi che vada bene con il tipo di biancheria. Per selezionare solo il programma SCARICO, impostare la funzione su ESCLUSIONE CENTRIFUGA.
5) Premere il tasto EXTRA RISCIACQUO per aggiungere risciacqui. Con una bassa velocità di centrifuga l'apparecchiatura effettua risciacqui delicati ed una centrifuga breve.
6) Selezionare questo programma per ridurre la durata del lavaggio e diminuire il consumo di energia e acqua.
7) Impostare il programma per avere dei buoni risultati di lavaggio e ridurre il consumo di energia. Il tempo del programma di lavaggio viene prolungato. Per i programmi cotone a risparmio energetico, si può impostare solo la durata Extra rapida.
8) Programmi standard per i valori di consumo dell'etichetta energetica. Secondo la norma 1061/2010, i programmi "Cotoni Eco 60 °C" e "Cotoni Eco 40 °C" corrispondono rispettivamente al "programma cotone standard 60°C" e al "programma cotone standard 40°C". Si tratta dei programmi più efficaci in termini di energia e consumo di acqua per il lavaggio di indumenti in cotone normalmente sporchi.

La temperatura dell'acqua della fase di lavaggio può essere leggermente diversa rispetto alla temperatura predefinita per il programma selezionato.

5.1 Certificato Woolmark

Il lavaggio lana di questa apparecchiatura è stato testato ed approvato dalla Woolmark Company per lavare indu-

menti di lana lavabili a macchina a patto che i capi vengano lavati seguendo le istruzioni riportate sulle relative etichette e i tessuti indicati dal produttore della lavabiancheria. M1027

Nel Regno Unito, Eire, Hong Kong e India, il simbolo Woolmark è un marchio di certificazione. ©The Woolmark Company Pty Ltd.

5.2 Valori di consumo

I dati di questa tabella sono indicativi. I dati possono essere influenzati da diversi fattori: la quantità e il tipo di biancheria, la temperatura dell'acqua e dell'ambiente.

Programmi Carico (Kg)	Consumo di energia elettrica (kWh)	Consumo d'acqua (li-tri)	Durata in-dicativa del program-ma (minuti)	Umidità residua (%)1)
Cotone 60°C 6.5 1.15 62 145 53
Cotone 40°C 6.5 0.75 62 140 35
Sintetici 40°C 3 0.45 45 95 35
Delicati 40°C 3 0.60 62 80 35
Programma lana/lavaggio a mano 30°C	2 0.25 50 55 30
Programmi cotone standard
Cotone stan-dard 60°C	6.5 0.81 49 190 53
Cotone stan-dard 60°C	3 0.60 40 164 53
Cotone stan-dard 40°C	3 0.49 40 142 53
1) Al termine della fase di centrifuga.
Modalità Spento (W) Modalità Acceso (W)
0.48 0.48
I valori del consumo energetico della "modalità spento" e della "modalità ac-ceso" sono conformi alla 2015/2010 direttiva attuativa 2009/125/EC della Com-missione Europea.

6. PREPARAZIONE AL PRIMO UTILIZZO

1. Per attivare il sistema di scarico, versare 2 litri d'acqua nello scomparto del lavaggio principale del contenitore del detersivo.
2. Mettere una piccola quantità di detersivo nello scomparto del lavaggio

principale del contenitore del deter- sivo. Impostare e avviare un pro- gramma per il cotone alla massima temperatura senza carico. In questo modo si rimuoverà tutto lo sporco possibile dal cesto e dalla vasca.

7. USO DELL'APPARECCHIATURA

1. Aprire il rubinetto dell'acqua.
2. Inserire la spina nella presa.
3. Premere il tasto 1 per accendere l'apparecchiatura.
4. Mettere la biancheria nell'apparecchiatura.
5. Usare la quantità corretta di detersivo e additivi.
6. Impostare e avviare il programma corretto per il tipo di capi ed il grado di sporco.

7.1 Caricare la biancheria

1. Aprire l'oblò dell'apparecchiatura.
2. Introdurre la biancheria nel cesto, un capo alla volta. Scuotere i capi prima di introdurli nell'apparecchiatura. Accertarsi di non mettere troppa biancheria nel cesto.
3. Chiudere l'oblò.

Assicurarsi che non vi sia della biancheria tra la guarnizione e l'oblò. Vi è il rischio di perdite d'acqua o danni alla biancheria.

7.2 Versare detersivi ed additivi

	Scomparto per il detersivo per il prelavaggio, per l'ammollo e per la funzione Macchie.Aggiungere il detersivo per il prelavaggio, o l'ammollo e l'anti-macchia prima che inizi il programma.
	Scomparto del detersivo per la fase di lavaggio.Se si utilizza un detersivo liquido, versarlo immediatamente pri-ma di avviare il programma.
	Scomparto degli additivi liquidi (ammorbidente, inamidante).Introdurre il prodotto nello scomparto prima di avviare il pro-gramma.
	Il simbolo indica il livello massimo degli additivi liquidi.
	Inserto per detersivo liquido o in polvereRuotarlo (verso l'alto o il basso) nella posizione corretta per uti-lizzare il detersivo liquido o in polvere.
	Osservare sempre le istruzioni riportate sulle confezioni dei detersivi.

Controllare la posizione dell'inserto

1. Estrarre il contenitore del detersivo fino all'arresto.
2. Abbassare la levetta per estrarre il contenitore.

1. Per utilizzare il detersivo in polvere, ruotare l'inserto verso l'alto.

1. Per utilizzare il detersivo liquido, ruotare l'inserto verso il basso.

Con l'inserto in posizione AB-BASSATA:

• Non utilizzare detersivi in gel o densi.
• Non versare il detersivo liquido oltre il limite indicato sull'inserto.
• Non impostare la fase di prela-vaggio.

• Non impostare la funzione partenza ritardata.

• Dosare il detersivo e l'ammorbidente.

• Chiudere accuratamente il contenitore del detersivo. Accertarsi che l'inserto non venga bloccato quando si chiude il cassetto.

Candeggina

Con i programmi per i bianchi, in alternativa all'ammorbidente, è possibile versare nello scomparto ✉ anche un candeggiante.

Procedere come segue:

• Versare la candeggina nella vaschetta ⚙ . Non superare il simbolo «MAX» all'interno della vaschetta.
• Eseguire un programma per bianchi.
• Al termine del programma, eseguire il programma RISCIACQUO. Eventualmente utilizzare l'ammorbidente. Questo aiuterà ad eliminare eventuali residui di candeggina.

Mai versare la candeggina e l'ammorbidente contemporaneamente nella vaschetta.

7.3 Impostazione ed avvio di un programma

1. Ruotare il selettore sul programma La spia del programma corrispondente si accende.
2. La spia del tasto 4 lampeggia ed è di colore rosso.
3. Il display mostra la temperatura predefinita e la velocità di centrifuga. Per modificare la temperatura e/o la velocità di centrifuga, premere i relativi tasti.
4. Impostare le funzioni disponibili. La spia della funzione impostata si accende oppure il display indica il simbolo relativo.
5. Premere il tasto 4 per avviare il programma. La spia del tasto 4 è acceso.

Quando l'apparecchiatura carica acqua, la pompa di scarico rimane in funzione per breve tempo.

L'apparecchiatura regola automaticamente la durata del ciclo per la biancheria intro-dotta per risultati di lavaggio ottimali nel minor tempo possibile. Dopo circa 15 minuti dall'inizio del programma, il display mostra la nuova durata.

7.4 Interrompere un programma

1. Premere il tasto 4. La spia lampeggia.

2. Premere nuovamente il tasto 4 . Il programma di lavaggio prosegue.

7.5 Annullare un programma

1. Premere il tasto 1 per annullare il programma e per spegnere l'appa-recchiatura.
2. Premere nuovamente il tasto 1 per accendere l'apparecchiatura. A questo punto è possibile impostare un nuovo programma di lavaggio.

L'apparecchiatura non scarica l'acqua.

7.6 Modificare una funzione

È possibile modificare solo alcune fun- zioni prima che si attivino.

1. Premere il tasto 4 . La spia lampeggia.

2. Modificare la funzione impostata.

7.7 Impostare la partenza ritardata

1. Premere ripetutamente il tasto 5 fino a quando il display visualizza l'ora o i minuti desiderati. Si accendono i simboli corrispondenti.
2. Premere il tasto 4, l'apparecchiatura avvia il conto alla rovescia della partenza ritardata.
   Appena è completato il conto alla rovescia, il programma si avvia automaticamente.

Prima di premere il tasto 4 per avviare l'apparecchiatura, è possibile annullare o modificare l'impostazione della partenza ritardata.

7.8 Annullare la partenza ritardata

1. Premere il tasto 4. La spia corrispondente lampeggia.
2. Premere ripetutamente il tasto 5 fino a quando sul display non compa-re 0'.
3. Premere il tasto 4. Il programma si avvia.

7.9 Aprire l'oblò

Durante lo svolgimento del programma o della partenza ritardata l'oblò è bloccato.

Per aprire l'oblò dell'apparecchiatura.

1. Premere il tasto 4. Il simbolo di blocco dell'oblò nel display si spe-gne.
2. Aprire l'oblò dell'apparecchiatura.
3. Chiudere l'oblò dell'apparecchiatura e premere il tasto 4. Il programma o la partenza ritardata prosegue.

Se la temperatura e il livello dell'acqua nel cesto sono troppo alti, il simbolo di blocco dell'oblò resta acceso e non è possibile aprirlo. Per aprire l'oblò procedere come segue:

1. Spegnere l'apparecchiatura.
2. Attendere alcuni minuti.
3. Accertarsi che non vi sia acqua nel cesto.

Se si spegne l'apparecchiatura, è necessario impostare nuovamente il programma.

7.10 Al termine del programma

- L'apparecchiatura si interrompe automaticamente.

• Vengono riprodotti i segnali acustici.
- Il display 0 si accende.
- La spia del tasto Avvio/Pausa 4 si spegne.
- Il simbolo di blocco della porta si spe-gne.
- Premere il tasto 1 per spegnere l'apparecchiatura. Dopo cinque minuti dalla fine del programma, la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.

Quando si accende nuovamente l'apparecchiatura, il display mostra la fine dell'ultimo programma impostato. Ruotare il seletto-re dei programmi per impostare un nuovo ciclo.

• Togliere la biancheria dall'apparecchiatura. Assicurarsi che il cesto sia vuoto.
• Tenere l'oblò socchiuso per evitare muffa e cattivi odori.
  • Chiudere il rubinetto dell'acqua.

Il programma di lavaggio è terminato, ma c'è acqua nel cesto:

– Il cesto ruota regolarmente in modo da non sgualcire i tessuti.

– La porta resta bloccata.

- Prima di aprire l'oblò si deve scaricare l'acqua.

Per scaricare l'acqua:

1. Se necessario, ridurre la velocità di centrifuga.
2. Premere il tasto di Avvio/Pausa 4. L'apparecchiatura scarica l'acqua ed esegue la centrifuga.
3. Al termine del programma, una volta spento il simbolo di blocco dell'oblò, è possibile aprirlo.
4. Spegnere l'apparecchiatura.

L'apparecchiatura scarica ed esegue automaticamente la centrifuga dopo circa 18 ore.

8. CONSIGLI E SUGGERIMENTI UTILI

8.1 Il carico di biancheria

• Suddividere la biancheria in: bianchi, colorati, sintetici, delicati e lana.
• Seguire le istruzioni di lavaggio indicata nelle etichette dei capi.

- Non lavare insieme capi bianchi e colorati.

- Alcuni capi colorati possono scolorire al primo lavaggio. Consigliamo di la- varli separatamente le prime volte.

- Abbottonare le federe e chiudere cerniere, ganci e bottoni. Chiudere le cin-ture.

- Svuotare le tasche e distendere i capi.

- Rivoltare i tessuti multi-strato, i capi in lana e quelli con immagini stampate.

- Rimuovere le macchie difficili.

- Lavare le macchie difficili con un de- tersivo apposito.

- Fare attenzione alle tende. Togliere i ganci o sistemare le tende in una retina o federa.

• Non lavare a macchina:

• Capi senza senz'orlo o strappati
• Reggiseni con ferretto.
• Usare una retina per lavare i piccoli capi.

- Un carico molto ridotto può causare problemi di equilibrio durante la fase di centrifuga. In tal caso, sistemare manualmente i capi nella vasca e riavviare la fase di centrifuga.

8.2 Macchie ostinate

Per alcune macchie, acqua e detersivo non è sufficiente.

Consigliamo di rimuovere tali macchie prima di mettere i capi nell'apparecchiatura.

Sono disponibili degli smacchiatori speciali. Usare uno smacchiatore speciale adatto al tipo di macchia e tessuto.

8.3 Detersivi e additivi

• Usare esclusivamente detergenti e additivi adatti ai lavaggi in lavatrice.
  • Non mischiare tipi diversi di detersivi.
• Per motivi ecologici, non usare una quantità di detersivo superiore a quella corretta.
• Osservare le istruzioni riportate sulle confezioni di tali prodotti.
• Usare i prodotti adatti al tipo e colore di tessuto, la temperatura del programma e il livello di sporco.
• Se si usano dei detersivi liquidi, non impostare la fase di prelavaggio.
• Se l'apparecchiatura non dispone di contenitore del detersivo con flap, aggiungere i detersivi liquidi in una pallina dosatrice.

8.4 Durezza dell'acqua

Se la durezza dell'acqua locale è alta o moderata, consigliamo di usare un decalcificatore dell'acqua per lavabiancherie. Nelle zone in cui l'acqua è dolce non è necessario usare un decalcificatore dell'acqua.

Per conoscere il livello di durezza dell'acqua locale contattare l'ente erogatore locale.

Osservare le istruzioni riportate sulle confezioni dei prodotti.

La durezza dell'acqua è misurata in scale equivalenti:

• S cal a t e d es c a (°d H)
• Gradi francesi (°TH).
• e in mmol/l (millimol per litro, unità internazionale di durezza dell'acqua).
• Gradi Clarke.

Tabella sulla durezza dell'acqua

Livello Tipo	Durezza dell'acqua
	°dH °T.H. mmol/l Clarke
1 Dolce 0-7 0-15 0-1,5 0-9

Livello Tipo		Durezza dell'acqua
		°dH °T.H. mmol/l Clarke
2 cottura media		8-14 16-25 1,6-2,5 10-16
3 Dura 15-21 26-37 2,6-3,7 17-25
4	Molto dura	>21	>37	>3,7	>25

9. PULIZIA E CURA

AVVERTENZA!

Scollegare l'apparecchiatura dall'alimentazione di rete prima di pulirla.

9.1 Trattamento anticalcare

L'acqua che si usa contiene calcare. Se necessario, usare un decalcificatore dell'acqua per eliminare il calcare. Utilizzare un prodotto apposito per lava-biancherie. Osservare le istruzioni riportate sulle confezioni dei produttori. Farlo separatamente dal lavaggio.

9.2 Pulizia esterna

Pulire l'apparecchiatura esclusivamente con acqua tiepida saponata. Asciugare perfettamente tutte le superfici.

ATTENZIONE

Non utilizzare alcol, solventi o prodotti chimici.

9.3 Pulizia di mantenimento

Con i programmi a bassa temperatura è possibile che parte del detergente resti nel cesto. Eseguire regolarmente una pulizia di mantenimento. A tal fine:

• Togliere la biancheria dal cesto.
• Selezionare il programma di lavaggio più caldo per il cotone.
• Usare una quantità corretta di detersivo in polvere con caratteristiche biologiche.
  Dopo ogni lavaggio, tenere l'oblò aperto per un momento per evitare muffa e odori sgradevoli.

9.4 Guarnizione dell'oblò

Controllare regolarmente la guarnizione e rimuovere tutti gli oggetti presenti nella parte interna.

9.5 Cesto

Controllare regolarmente il cesto per evitare la formazione di calcare e ruggine. Utilizzare soltanto prodotti adatti a rimuovere la ruggine dal cesto.

Per farlo:

• Pulire il cesto con un prodotto adatto all'acciaio inossidabile.
• Avviare un programma breve per cotone alla massima temperatura con una quantità ridotta di detersivo.

9.6 Contenitore del detersivo

Per pulire il contenitore:

1. Premere la leva.

2. Estrarre il contenitore.

3. Rimuovere la parte superiore dello scomparto per additivi liquidi.

4. Lavare tutte le parti con acqua.

5. Pulire il vano del contenitore con uno spazzolino.

6. Reinserire il contenitore nel vano.

9.7 Pompa di scarico

Controllare regolarmente la pompa di scarico ed accertarsi che sia pulita.

Pulire la pompa se:

• L'apparecchiatura non scarica l'acqua.
- Il cesto non può girare.
• L'apparecchiatura emette un rumore anomalo a causa del blocco della pompa di scarico.
- Il display mostra un codice di allarme a causa del problema con lo scarico dell'acqua.

AVVERTENZA!

1. Scollegare la spina dalla pre- sa di corrente.
2. Non togliere il filtro durante il funzionamento dell'apparecchiatura. Non pulire la pompa di scarico se l'acqua presente nell'apparecchiatura è calda. L'acqua deve essere fredda per pulire la pompa di scarico.

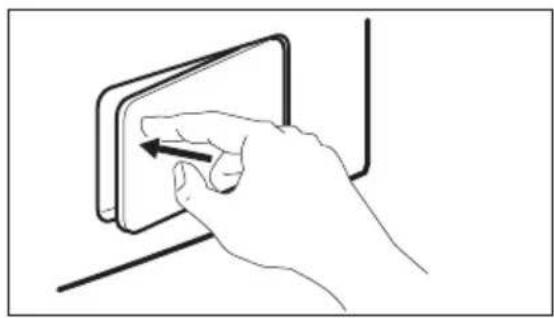

Per pulire la pompa di scarico:

1. Aprire lo sportellino della pompa di scarico.
2. Sistemare un contenitore sotto il vano della pompa di scarico per raccogliere l'acqua che fuoriesce.
3. Premere le due leve e tirare in avanti il condotto di scarico per permettere all'acqua di fuoriuscire.
4. Quando il contenitore è pieno d'acqua, rimettere il condotto di scarico in posizione e svuotare il contenitore. Ripetere i passaggi 3 e 4 finché non fuoriesce più acqua dalla pompa di scarico.
5. Tirare il condotto di scarico e ruotare il filtro per rimuoverlo.
6. Rimuovere la lanugine e gli oggetti dalla pompa.
7. Assicurarsi che il girante della pompa possa girare. Se ciò non è possibile, contattare il centro di assistenza.

1. Pulire il filtro al di sotto del rubinetto dell'acqua e reinserirlo nella pompa nelle speciali guide.

2. Accertarsi di chiudere correttamente il filtro per evitare perdite.

1. Chiudere lo sportellino della pompa di scarico.

9.8 Filtro del tubo di carico e filtro della valvola di ingresso

Potrebbe essere necessario pulire i filtri quando:

• L'apparecchiatura non carica acqua.
• L'apparecchiatura carica acqua troppo a lungo.

- La spia del tasto 4 lampeggia e il display mostra l'allarme corrispondente. Consultare la sezione "Risoluzione dei problemi".

AVVERTENZA!

Scollegare la spina dalla presa di corrente.

Per pulire i filtri d'ingresso dell'acqua:

1. Chiudere il rubinetto dell'acqua.
2. Rimuovere il tubo di carico dell'acqua dal rubinetto.
3. Pulire il filtro nel tubo di carico dell'acqua con uno spazzolino duro.

1. Togliere il tubo di carico dell'acqua situato dietro l'apparecchiatura.
2. Pulire il filtro nella valvola con uno spazzolino duro o un asciugamano.

9.9 Scarico di emergenza

In caso di guasto, l'apparecchiatura non è in grado di scaricare l'acqua. In tal caso, eseguire i punti da (1) a (6) di "Per pulire la pompa di scarico". Se necessario, pulire la pompa. Rimontare il condotto di scarico e chiudere l'inserto della pompa di scarico. Quando si scarica l'acqua utilizzando la procedura di scarico di emergenza, è necessario attivare il sistema di scarico.

1. Versare 2 litri d'acqua nello scomparto del lavaggio principale del contenitore del detersivo.
2. Avviare il programma per scaricare l'acqua.

9.10 Precauzioni antigelo

Se si installa l'apparecchiatura in un luogo in cui la temperatura può scendere al di sotto di 0°C, togliere l'acqua residua dal tubo di carico dell'acqua e la pompa di scarico.

1. Rimontare il tubo di carico dell'acqua. Assicurarsi che gli attacchi siano ben chiusi per impedire perdite.

2. Aprire il rubinetto dell'acqua.

3. Scollegare la spina dalla presa di corrente.

4. Chiudere il rubinetto dell'acqua.
5. Rimuovere il tubo di carico dell'acqua
6. Sistemare le due estremità del tubo di carico in un contenitore e lasciare che l'acqua fluisca fuori dal tubo.
7. Svuotare la pompa di scarico. Fare riferimento alla procedura per lo scarico di emergenza
8. Quando la pompa di scarico è vuota, rimontare il tubo di carico.

AVVERTENZA!

Accertarsi che la temperatura sia superiore a 0°C prima di utilizza-re nuovamente l'apparecchiatura. Il produttore declina ogni re- sponsabilità per danni causati da basse temperature.

10. RISOLUZIONE DEI PROBLEMI

L'apparecchiatura non si avvia o si blocca durante il funzionamento. Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Se ciò non è possibile, contattare l'assistenza tecnica.

In alcuni casi, sono emessi i segnali acustici e il display mostra un codice di allarme:

• E10 - L'apparecchiatura non carica acqua.

• E20 - L'apparecchiatura non scarica l'acqua.
• E40 - Il coperchio dell'apparecchiatura è aperto o non è chiuso correttamente.
- EFO - Il dispositivo antiallagamento è attivo.

AVVERTENZA!

Spegnere l'apparecchiatura prima di eseguire i controlli.

Problema Possibile causa Possibile soluzione

L'apparecchiatura non carica acqua.	Il rubinetto dell'acqua è chiuso.	Aprire il rubinetto dell'acqua.
Problema Possibile causa Possibile soluzione
Il tubo di carico dell'ac-qua è danneggiato.		Verificare che il tubo di carico dell'acqua non sia danneggiato.
I filtri del tubo di carico dell'acqua sono ostruiti.		Pulire i filtri. Fare riferimento a "Pulizia e cura".
Il rubinetto dell'acqua è ostruito o intasato dal calcare.		Pulire il rubinetto dell'acqua.
Il tubo di carico dell'ac-qua non è collegato correttamente.		Controllare che il collegamento sia corretto.
La pressione dell'acqua è troppo bassa.		Contattare l'ente erogatore locale.
L'apparecchiatura non scarica l'ac-qua.	Il tubo di scarico dell'ac-qua è danneggiato.	Accertarsi che il tubo di scarico dell'acqua non sia danneggiato.
Il filtro della pompa di scarico è bloccato.		Pulire il filtro della pompa di scarico. Fare riferimento a "Pulizia e cura".
Il tubo di scarico dell'ac-qua non è collegato correttamente.		Controllare che il collegamento sia corretto.
È stato selezionato un programma di lavaggio senza fase di scarico.		Impostare il programma di sca-rico.
La funzione Antipiega è attiva.		Impostare il programma di sca-rico.
Il coperchio dell'apparecchiatura è aperto o non è chiuso corretta-mente.	Chiudere il coperchio corretta-mente.
Il dispositivo anti-allagamento è at-tivo.	Scollegare l'apparecchiatura.Chiudere il rubinetto dell'ac-qua.Contattare il centro di assi-stenza.
La fase di centrifu-ga non funziona.	La fase di centrifuga è disattivata.	Impostare il programma di cen-trifuga.
Il filtro della pompa di scarico è bloccato.		Pulire il filtro della pompa di scarico. Fare riferimento a "Pulizia e cura".
Problemi di equilibrio con il carico di bianche-ria.		Sistemare manualmente i capi nella vasca e riavviare la fase di centrifuga.
Il programma non si avvia.	La spina non è inserita nella presa di alimentazione.	Inserire la spina di alimentazione.
Un fusibile del quadro elettrico di casa è bruciato.		Sostituire il fusibile.
Non è stato premuto il tasto 4 .		Premere il tasto 4 .
È stata impostata la par-tenza ritardata.		Per avviare immediatamente il programma, annullare la partenza ritardata.
La funzione Sicurezza bambini è attivata.		Disattivare la funzione Sicurezza bambini.
Presenza di acqua sul pavimento.	Perdite dagli attacchi dei tubi dell'acqua.	Verificare che gli attacchi siano chiusi bene.
Perdite dalla pompa di scarico.		Accertarsi che il filtro della pom-pa di scarico sia chiuso.
Il tubo di scarico dell'ac-qua è danneggiato.		Verificare che il tubo di carico dell'acqua non sia danneggiato.
Non è possibile aprire il coperchio dell'apparecchia-tura.	Il programma di lavag-gio è in corso.	Lasciar terminare il programma di lavaggio.
	C'è dell'acqua nel cesto.	Impostare il programma di sca-rico o di centrifuga.
L'apparecchiatura emette un rumore anomalo.	Livellamento errato dell'apparecchiatura.	Regolare il livellamento dell'ap-parecchiatura. Fare riferimento alla sezione "Installazione".
Non si ha tolto l'imbal-laggio e/o i bulloni per il trasporto.		Togliere l'imballaggio e/o i bulloni per il trasporto. Fare riferimento alla sezione "Installazio-ne".
Il carico è molto ridotto. Aggiungere altri capi nel cesto.
L'apparecchiatura carica e scarica immediatamente l'acqua.	L'estremità del tubo di scarico è posizionata troppo in basso.	Accertarsi che il tubo di scarico sia nella posizione corretta.
I risultati del la-vaggio non sono soddisfacenti.	Il detersivo utilizzato non era sufficiente o giusto.	Aumentare la dose di detersivo o utilizzare un altro prodotto.
Non si ha eliminato le macchie difficili prima di lavare la biancheria.		Pretrattare le macchie difficili usando i prodotti speciali repe-ribili in commercio.
È stata impostata la temperatura errata.		Accertarsi di impostare la temperatura corretta.
Carico eccessivo. Ridurre il carico di biancheria.

Una volta effettuati questi controlli, accendere l'apparecchiatura. Il programma riprende dal punto in cui era stato interrotto.

In caso di ricomparsa dell'anomalia, contattare il centro di assistenza. Se il display mostra altri codici di allarme, contattare il centro assistenza.

11. INSTALLAZIONE

11.1 Kit piastre di fissaggio (4055171146)

Disponibile presso il vostro distributore autorizzato.

Se si installa l'apparecchiatura su di uno zoccolo, fissarla nelle piastre di fissaggio.

Leggere attentamente le istruzioni fornite con il kit.

11.2 Disimballo

1. Utilizzare i guanti. Togliere la pellicola esterna. Se necessario, servirsi di un taglierino.

2. Togliere il cartone in alto.

3. Togliere i materiali di imballaggio in polistirolo.

1. Togliere la pellicola interna.
2. Aprire l'oblò e togliere tutti gli oggetti dal cesto.
3. Appoggiare sul pavimento dietro l'apparecchiatura uno degli elementi di imballaggio in polistirolo. Sistemare il lato posteriore dell'apparecchiatura sul polistirolo facendo attenzione. Assicurarsi di non danneggiare i tubi.
4. Togliere la protezione di polistirolo dal fondo.
5. Sollevare l'apparecchiatura in posizione verticale.

1. Staccare il cavo di alimentazione ed il tubo di scarico dagli appositi supporti.

2. Togliere i tre bulloni. Utilizzare la chiave fornita con l'apparecchiatura.

3. Estrarre i distanziatori in plastica.

4. Inserire i tappi di plastica nei fori. I tappi sono disponibili nel sacchetto del libretto di istruzioni.

- Consigliamo di conservare l'imballaggio e i bulloni per il trasporto per quando si sposta l'apparecchiatura.

- Se l'apparecchiatura viene consegnata nei mesi invernali, con temperature sotto lo zero, collocarla a temperatura ambiente per 24 ore prima di iniziare a utilizzarla.

11.3 Posizionamento e livellamento

• Installare l'apparecchiatura su un pavimento piano e solido.
• Accertarsi che la moquette non impe- disca la circolazione dell'aria sotto l'apparecchiatura.
  • Assicurarsi che l'apparecchiatura non tocchi la parete o altre unità
• Allentare o stringere i piedini per regolare il livello. Una corretta regolazione del livello dell'apparecchiatura impedisce la vibrazione, rumore e movimento della suddetta durante il suo funzionamento.

• L'apparecchiatura deve essere in piano ed appoggiata in modo stabile.

ATTENZIONE

Non mettere cartone, legno o materiali equivalenti sotto i pie-dini dell'apparecchiatura per regolarne il livello.

11.4 Tubo di carico dell'acqua

- Collegare il tubo all'apparecchiatura. Ruotare il tubo di carico solo a sinistra o a destra. Allentare il dado ad anello per sistemarlo nella posizione corretta.

- Collegare il tubo di carico dell'acqua a un rubinetto dell'acqua fredda con fi-lettatura 3/4".

ATTENZIONE

Accertarsi che non vi siano perdi- te negli attacchi.

Non usare una prolunga se il tubo di carico dell'acqua è troppo corto. Contattare il centro di assistenza per sostituire il tubo di carico dell'acqua.

Dispositivo Acqua-stop

Il tubo di carico dell'acqua dispone di un dispositivo Acqua-stop. Questo dispositivo impedisce le perdite d'acqua nel tubo da ascrivere al naturale invecchiamento del tubo. Il settore rosso nella finestra «A» mostra questo problema. In tal caso, chiudere il rubinetto dell'acqua e contattare il centro di assistenza per sostituire il tubo.

11.5 Scarico dell'acqua

Vi sono diverse procedure per collegare il tubo di scarico:

Con la guida del tubo di plastica.

Senza la guida del tubo di plastica.

• Sul bordo di un lavandino.
• Accertarsi che la guida in plastica non si muova durante lo scarico dell'apparecchiatura. Collegare la guida al rubinetto dell'acqua o la parete.

• A un tubo fisso dotato di sfiato.

Fare riferimento all'immagine. Direttamente all'interno di una conduttura di scarico a un'altezza non inferiore ai 60 cm e non superiore ai 100 cm. La parte finale del tubo di scarico deve sempre essere ventilata, ad esempio il diametro interno della conduttura di scarico deve essere superiore rispetto al diametro esterno del tubo di scarico.

• A un sifone di scarico.

Fare riferimento all'immagine. Sistemare il tubo di scarico nel sifone e serrarlo con un fermo. Accertarsi che il tubo di scarico formi una curva ascendente onde evitare che particelle residue passino dal lavandino all'apparecchiatura.

- Direttamente in una conduttura di scarico incassata nel muro del locale e serrare con un fermo.

È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contattare il centro assistenza per l'altro tubo di scarico e la prolunga.

12. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo 🚙 Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non

smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

CE
