Tipo di prodotto	Frigorifero combinato con congelatore
Marca	SMEG
Modello	FAB5RDG1
Colore	Rosso
Capacità totale	296 litri
Capacità frigorifero	239 litri
Capacità congelatore	57 litri
Classe energetica	A+
Consumo energetico annuale	280 kWh
Larghezza	50 cm
Altezza	152 cm
Profondità	54 cm
Peso netto	53 kg
Alimentazione	220-240 V, 50 Hz
Potenza massima	120 W
Sbrinamento frigorifero	Automatico
Sbrinamento congelatore	Manuale
Classe climatica	SN-T
Rumorosità	39 dB
Tipo di refrigerante	R600a (isobutano)
Illuminazione interna	LED
Ripiani interni	3 ripiani in vetro temperato
Balconcini interni	2 balconcini in plastica
Cestello congelatore	1 cestello
Piedi regolabili	Sì, anteriori
Maniglia	Maniglia integrata
Porta reversibile	Sì, mediante inversioni delle cerniere
Accessori inclusi	1 cesto, 1 portaoggetti
Manutenzione	Pulire con panno morbido e acqua tiepida
Reparabilità	Disponibili pezzi di ricambio originali

Domande frequenti - FAB5RDG1 SMEG

Come regolo la temperatura del mio Smeg FAB5RDG1?

Utilizza la manopola del termostato situata all'interno del frigorifero. Ruota in senso orario per abbassare la temperatura e antiorario per alzarla. Scegli una posizione intermedia per un uso normale.

Ogni quanto devo sbrinare il congelatore?

Il congelatore richiede sbrinamento manuale quando lo strato di ghiaccio supera i 5 mm. Spegnere l'apparecchio, estrarre gli alimenti e lasciare sbrinare. Non usare mai utensili o coltelli per rimuovere il ghiaccio.

Cosa significa la classe climatica SN-T?

SN-T indica che il frigorifero può funzionare a temperature ambiente comprese tra +10°C e +43°C. Questo lo rende adatto alla maggior parte delle case italiane.

Come pulisco l'interno del frigorifero?

Rimuovi eventuali residui di cibo e lava le superfici con un panno morbido inumidito con acqua tiepida e un po' di sapone neutro. Sciacqua e asciuga bene. Evita detergenti abrasivi o solventi.

Qual è il livello di rumorosità di questo apparecchio?

Il livello di rumore è di circa 39 dB, simile a una mezza voce. È un valore piuttosto basso e non disturba se posizionato in cucina.

Posso invertire il senso di apertura della porta?

Sì, la porta è reversibile. Tra la documentazione trovi le istruzioni per invertire le cerniere. Serviti di un cacciavite e segui con attenzione i passaggi.

Come devo pulire la guarnizione della porta?

Pulisci la guarnizione con un panno umido e sapone neutro. Asciugala subito dopo. Mantenere la guarnizione pulita assicura una buona chiusura ed evita sprechi energetici.

Dove posso acquistare i pezzi di ricambio?

I ricambi originali sono disponibili presso i centri di assistenza autorizzati Smeg o sul sito ufficiale. Contatta il tuo rivenditore per maggiore assistenza.

Quali sono le dimensioni di ingombro?

Il frigorifero misura 50 cm in larghezza, 152 cm in altezza e 54 cm in profondità. Assicurati di avere spazio sufficiente per la ventilazione (almeno 10 cm di lato).

Cosa fare se il frigorifero raffredda poco?

Controlla che la porta non venga lasciata aperta, verifica la temperatura impostata e la pulizia della guarnizione. Se il problema persiste, contatta l'assistenza tecnica autorizzata.

MANUALE UTENTE FAB5RDG1 SMEG

1. AVVERTENZA PER LA SICUREZZA....5
2. UTILIZZO A CUI È DESTINATO IL FRIGORIFERO 5
3. INSTALLAZIONE E COLLEGAMENTO 6

3.1 La scelta del luogo 6
3.2 Posizionamento e livellamento dell'apparecchio 6
3.3 Collegamento elettrico 6

1. DESCRIZIONE DEL PRODOTTO....7

4.1 Ripiani 7
4.2 Balconcino superiore e ripiano per bottiglie 7
4.3 Aperture di aerazione....8

1. REGOLAZIONE E SCELTA DELLA TEMPERATURA DI RAFFREDDAMENTO......8

2. MANUTENZIONE E PULIZIA....8

6.1 Pulizia del frigorifero 8
6.2 Spegnimento del frigorifero....9
6.3 Consigli pratici per il risparmio energetico 9

1. GUIDA ALL'INDIVIDUAZIONE DEI PROBLEMI....10

ISTRUZIONI PER L'UTENTE: indicano i consigli d'uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione dell'apparecchio.

ISTRUZIONI PER L'INSTALLATORE: sono destinate al tecnico qualificato che deve eseguire l'installazione, la messa in servizio ed il collaudo dell'apparecchio.

Ulteriori informazioni sui prodotti sono disponibili sul sito www.smeg.com

AVVERTENZE PER LO SMALTIMENTO – NOSTRA CURA DELL'AMBIENTE

Per l'imballo dei nostri frigoriferi vengono utilizzati materiali non inquinanti, pertanto compatibili con l'ambiente e riciclabili. Vi preghiamo di collaborare provvedendo con uncorretto smaltimento dell'imballaggio. Informatevi presso i vostro rivenditore o presso le organizzazioni competenti di zona in merito agli indirizzi dei centri di raccolta, riciclaggio, smaltimento.

Non abbandonate l'imballaggio o parti di esso. Questi possono rappresentare un pericolo di soffocamento per i bambini, in particolar modo i sacchetti di plastica.

Anche per il vostro vecchio apparecchio è necessario procedere attraverso un corretto smaltimento.

Importante: consegnare l'apparecchio all'azienda di zona, autorizzata per la raccolta degli elettrodomestici in disusc. Uno smaltimento corretto permette un intelligente recupero di materiali pregiati. Gli apparecchi refrigeranti contengono gas che possono risultare dannosi per l'ambiente, pertanto è necessario assicurarsi che le tubature del circuito di raffreddamento non vengano danneggiate prima che il servizio competente abbia ritirato l'elettrodomestico.

Prima di gettare il vostro frigorifero è importante togliere le porte e lasciare i ripiani co me nelle posizioni di utilizzo, in modo da evitare che i bambini, per gioco, possano imprigionarsi all'interno delle celle. Necessario inoltre tagliare il cavo di collegamento alla rete elettrica e rimuoverlo insieme alla spina.

INFORMAZIONE AGLI UTENTI:

AI SENSI DELLE DIRETTIVE 2002/95/CE, 2002/96/CE, 2003/108/CE, RELATIVE ALLA RIDUZIONE DELL'USO DI SOSTANZE PERICOLOSE NELLE APPARECCHIATURE ELETTRICHE ED ELETTRONICHE, NONCHÉ ALLO SMALTIMENTO DEI RIFIUTI, IL SIMBOLO DEL CASSONETTO BARRATO RIPORTATO SULL'APPARECCHIATURA INDICA CHE IL PRODOTTO ALLA FINE DELLA PROPRIA VITA UTILE DEVE ESSERE RACCOLTO SEPARATAMENTE DAGLI ALTRI RIFIUTI. L'UTENTE DOVRÀ, PERTANTO, CONFERIRE L'APPARECCHIATURA GIUNTA A FINE VITA AGLI IDONEI CENTRI DI RACCOLTA DIFFERENZIATA DEI RIFIUTI ELETTRICI ED ELETTRONICI, OPPURE RICONSEGNARLA AL RIVENDITORE AL MOMENTO DELL'ACQUISTO DI UNA APPARECCHIATURA EQUIVALENTE, IN RAGIONE DI UNO AD UNO. L'ADEGUATA RACCOLTA DIFFERENZIATA PER L'AVVIO SUCCESSIVO DELL'APPARECCHIATURA DISMESSA AL RICICLAGGIO, AL TRATTAMENTO ED ALLO SMALTIMENTO ECOLOGICAMENTE COMPATIBILE CONTRIBUISCE AD EVITARE POSSIBILI EFFETTI NEGATIVI SULL'AMBIENTE E SULLA SALUTE E FAVORISCE IL RICICLO DEI MATERIALI DI CUI È COMPOSTA L'APPARECCHIATURA. LO SMALTIMENTO ABUSIVO DEL PRODOTTO DA PARTE DELL'UTENTE COMPORTA L'APPLICAZIONE DI SANZIONI AMMINISTRATIVE.

1. AVVERTENZA PER LA SICUREZZA

Conservare con cura il libretto istruzioni in cui sono contenute importanti informazioni che è necessario seguire per l'installazione, l'uso e la manutenzione del frigorifero. Il manuale deve essere conservato in modo da poterlo cedere ai possibili successivi proprietari dell'apparecchio.

La casa produttrice declina ogni responsabilità nel caso in cui non vengano rispettate le seguenti avvertenze:

• Non mettere in funzione un apparecchio che risulti danneggiato: nel dubbio interpellare il rivenditore.
• Il collegamento alla rete elettrica e l'installazione dell'apparecchio devono essere eseguiti rispettando attentamente le indicazi oni sul manuale. Le condizioni di allacciamento elettrico devono coincidere con i dati indicati sulla targhetta d'identificazione che è posizionata in alto a sinistra all'interno del vano frigo. La sicurezza elettrica dell'apparecchio è garantita esclusiva mente se il sistema di messa a terra dell'impianto elettrico domestico è a norma.
• Assicurarsi che le riparazioni e gli interventi di manutenzione vengano eseguiti esclusivamente da tecnici autorizzati del servizio assistenza tecnica Smeg. Staccare sempre dalla rete elettrica l'apparecchio in caso di guasto, manutenzione, sostituzione della lampadina o durante la pulizia. Per lo sbrinamento non usare mai apparecchi elettrici o pulitrici a vapore. Non rimuovere la brina o il ghiaccio con oggetti taglienti, per evitare di danneggiare in modo irrimediabile le pareti del frigorifero.
• Non tentare di spostare il frigorifero tirando la porta o la maniglia.
• Conservare alcolici ad alta gradazione ermeticamente chiusi ed esclusivamente in posizione verti cale. Non conservare nel vano congelatore liquidi in lattine o contenitori di vetro, specialmente se si tratta di bevande addizionate di anidride carbonica. Non conservare nel congelatore prodotti contenenti gas, propellenti infiammabili e sostanze esplosive: pericolo di esplosione!
• È vietato usare apparecchi elettrici (ad esempio gelatiere o frullatori) all'interno dell'apparecchio.
• Non ostruire o coprire in nessun modo le condotte di circolazione d'aria per il corretto funzionamento del frigorifero.
• Non toccare o mettere in bocca i prodotti congelati prelevati direttamente dal congelatore. Pericolo di ustioni, a causa delle temperature molto basse.
• Non consumare cibi che presentano aspetto ed odore non normale.
• Non consentire ai bambini di giocare con il frigorifero e utilizzare icassetti, i ripiani o altri particolari dell'apparecchio solamente come indicato in questo manuale; non farne un utilizzo diverso da quelli per cui sono stati studiati.
• L'uso di questo apparecchio è consentito ai bambini a partire dagl i 8 anni ed alle persone dalle ridotte capacità fisiche e mentali o carenti di esperienza e conoscenze, se supervisionati o istruiti riguardo l'uso in sicurezza dell'apparecchio e se ne comprendono i rischi connessi. Non permettere ai bambini di giocare con l'apparecchio. Non permettere ai bambini non supervisionati di eseguire le operazioni di pulizia e manutenzione.

In caso di mancanza di corrente elettrica aprire il meno possibile la/e porta/e. Gli alimenti congelati che si sono in parte o completamente scongelati, non devono essere congelati di nuovo.

Attenzione: nella fase di trasporto, installazione, pulizia e riparazione del frigorifero prestare attenzione affinché non vengano danneggiate parti del circuito di refrigerazione in modo da escludere la fuoriuscita del gas. In caso di danneggiamento evitare l'utilizzo di fiamme libere ed aerare opportunamente il locale in cui si trova l'apparecchio.

2. UTILIZZO A CUI È DESTINATO IL FRIGORIFERO

L'apparecchio è stato realizzato in modo specifico per ut ilizzo domestico pertanto è adatto alla refrigerazione e conservazione dei cibi freschi e alla produzione dei cubetti di ghiaccio. L'apparecchio non è stato progettato e fabbricato per l'uso professionale. Smeg declina ogni responsabilità per danni derivanti dall'utilizzo non corretto dell'apparecchio. Il frigorifero è stato sottoposto alle necessarie prove di tenuta del circuito refrigerante ed è conforme alle norme di sicurezza per gli apparecchi elettrici.

Attenzione: il costruttore declina ogni responsabilità per danni subiti da persone o cose, causati dall'inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una singola parte dell'apparecchio e dall'utilizzo di ricambi non originali.

3.1 La scelta del luogo

Posizionare sempre il frigorifero in ambiente asciutto e con un sufficiente ricambio d'aria. Non es direttamente all'irraggiamento solare e in ambienti esterni. Seconda della classe climatica di appartenenz (indicata sulla targhetta caratteristiche applicata all'interno del vano frigoriferbapparecchio può essere utilizzato in differenti condizioni di temperatura:

Classe Temperatura ambiente

SN (Subnormale) da + 10° C a + 32° C

N (Normale) da + 16° C a + 32° C

ST (Subtropicale) da + 18° C a + 38° C

T (Tropicale) da + 18° C a + 43° C

Non posizionare il frigorifero vicino a fonti di calore. Nei casi in cui risulti inevitabile, per non compromette il corretto funzionamento del prodotto è necessario utilizzare unadeguato pannello isolante. Diversamente posizionare l'apparecchio almeno 3 cm da cucine elettriche o a gas, e almeno 30 cm da sistem riscaldamento a combustione o radiatori.

Per assicurare un corretto raffreddamento del condensatore, il frigorifero non deve essere posizionato troppo vicino al muro. Per evitare ciò, il prodotto è corredato di due distanziatori in plastica sulla parte superiore del condensatore. Nel caso in cui il frigorifero venga installato sotto un pensile, la distanza da questo deve essere almeno di 5 cm.

Posizionare il frigorifero in modo che sia possibile la completa apertura della porta.

Fare attenzione quando si installa l'apparecchio su parquet o linoleum, per evitare di graffiare o danneggiare il pavimento. S necessario durante il posizionamento far scivolare su pezzetti o legno o un tappeto il frigorifero, fino alla posizione stabilita per il collegamento alla rete elettrica.

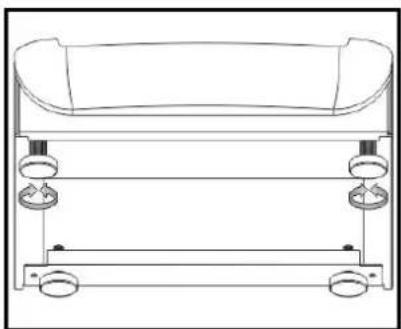

3.2 Posizionamento e livellamento dell'apparecchio

Posizionare il frigorifero su un fondo stabile e livellato. Per compensare le irregolarità della pavimentazione il frigorifero è dotato di quattro piedini regolabili. Al fine di consentire una maggiore stabilità del prodotto, una movimentazione più agevole e quindi un corretto posizionamento. Tuttavia si consiglia di fare molta attenzione durante lo spostamento, affinché lo scorrimento non danneggi il pavimento (ad esempio se il frigorifero risulta posizionato su parquet).

3.3 Collegamento elettrico

Collegare il cavo di alimentazione dell'apparecchio ad una presa di rete con contatto di terra, installata secondo norme sulla sicurezza elettrica. La tensione nominale e la frequenza sono indicate sull' etichetta caratteristiche posizionata nel vano frigorifero. Il collegamento alla rete elettrica ela messa a terra devono essere eseguiti in conformità alle norme e prescrizioni vigenti. L'apparecchio può sopportare brevi sbalzi e tensione non inferiori del 15% e non superiori del 10% rispetto al valore di tensione nominale riportato sul targhetta. Se risultasse necessario sostituire il cavo di alimentazione questa operazione deve essere eseguita solo da un tecnico autorizzato del servizio assistenza tecnica Smeg. La spina deve essere accessibile ad apparecchio installato.

4. DESCRIZIONE DEL PRODOTTO

1 Luce interna.
2 Vaschetta del ghiaccio.
3 Ripiani rimovibili.
4 Manopola del termostato.
5 Balconcino superiore.
6 Ripiano per bottiglie.
7 Fermo per bottiglie/barattoli.

Aprendo la porta del frigorifero la la mpada si accende e rimane accesa fino alla completa chiusura della porta.

Durante il funzionamento il frigorifero non produce nessun rumore, essendo sprovvisto di compressore o parti meccaniche in movimento.

4.1 Ripiani

Il frigorifero ha in dotazione più ripiani che possono essere posizionati a diverse altezze inserendoli nelle apposite guide. Procedere successivamente al cambio di posizione del/i ripiano/i secondo le vostr esigenze. Per facilitare le operazioni di estrazione di tutti gli accessori interni è necessario aprire completamente la porta.

4.2 Balconcino superiore e ripiano per bottiglie

Sulla parte interna della porta si trova un balconcino per la conservazione di tubetti, piccoli pacchetti e barattoli.

Nella parte bassa della porta è invece posizionato un ripiano per il posizionamento in verticale di bottiglie e lattine.

Il balconcino superiore ed il ripiano per bottiglie così come i rispettivi fermi per bottiglie/barattoli, in caso di estrazione per la pulizia, non devono essere invertiti di posto. In caso contrario le bottiglie potrebbero cadere quando si apre la porta.

Il balconcino ed il ripiano possono essere estratti per la pulizia. Per toglierli dalla porta picchiettare con il pugno dal basso verso l'alto prima da un lab e poi dall'altro nella zona di inserimento. Evitare o posizionare bottiglie troppo pesanti e di lasciarle cadere sul fondo al momento del posizionamento.

4.3 Aperture di aerazione

Le aperture di aerazione nella parte bassa frontale, e nella parte alta posteriore, non devono in alcun modo venire ostruite ; verrebbe compromesso il funzionamento del frigorifero.

5. REGOLAZIONE E SCELTA DELLA TEMPERATURA DI RAFFREDDAMENT

La manopola posizionata in bassoserve per la regolazione della temperatura di raffreddamento nel vano frigorifero. Alla posizione 0 corrisponde lo spegnimento della macchina. Le impostazioni di funzionamento variano dalla posizione 1 alla 9. Non esiste corrispondenza diretta tra la regolazione impostata e la temperatura. Aumentando il numero corrispondente alla regolazione, diminuisce la temperatura. In condizioni normali di utilizzo s consiglia di impostare una regolazione medio bassa (1-5).

Importante: il cambiamento delle condizioni climatiche (temperatura e umidità) la frequenza d'apertura della porta possono influire sulle temperature di funzionamento del frigorifero.

6. MANUTENZIONE E PULIZIA

6.1 Pulizia del frigorifero

Prima di procedere alla pulizia staccare la spina dalla rete di alimentazione. Per la pulizia d'ella parte esterna utilizzare esclusivamente acqua e un detergente liquido delicato o un comune detergente per superfici lavabili (ad esempio detergente per vetri). Non utilizzare prodotti che contengano sostan: abrasive o aggressive per le parti laccate o verniciate, acidi o solventi chimici. Utilizzare una spugna o uno straccio morbido. Per la pulizia interna non usare pulitrici a vapore, ma consigliamo di utilizza prodotti specifici igienizzanti.

Rimuovere i ripiani e gli accessori porta facendo attenzione di non forare nella fase di estrazione Seguire attentamente le indicazioni riportate nella parte "Balconcino superiore e ripiano per bottigliè. Non lavare le parti plastiche estraibili in lavastoviglie, ma semplicemente con acqua tiepida e deterge nte per piatti o acqua e aceto. Evitare di far venire a contatto acqua o detergenti con le parti elettriche dell'illuminazione. Per la pulizia delle guarnizioni usare acqua tiepida e asciugare successivamente.

Per un corretto funzionamento del frigorero procedere periodicamente anche alla pulizi del condensatore posizionato sulla parte posteriore, con un pennello o con l'ausilio d'un aspirapolvere.

Verificare periodicamente anche la vaschetta di evaporazione condensa nell parte posteriore e se necessario procedere alla pulizia della stessa.

6.2 Spegnimento del frigorifero

Qualora il frigorifero dovesse rimanere inutilizzato per lungo tempo ruotare la manopola del termostato sullo 0. Procedere successivamente allo svuotamento, disinserirlo dalla rete elettricae asciugare l'umidità residua accumulata. Lasciare la porta socchiusa per evitare che umidità e aria stagnante possano genera cattivi odori.

6.3 Consigli pratici per il risparmio energetico

• Installare il frigorifero in un ambiente fres co e arieggiato, al riparo dall'irradiazione diretta dei raggi solari e lontano da fonti di calore.
• Evitare di disporre alimenti caldi nel vano frigorifero. Attendere il raffreddamento a temperatura ambiente di cibi e bevande prima di sistemarli sui ripiani.
• Ridurre il tempo e il n° di apertura della/e porta/e per evitare un eccessivo riscaldamento del vano frigorifero.
• Pulire periodicamente il condensatore (parte posteriore del frigorifero) per evitare perdit e di efficienza della macchina.
• Nei modelli dotati di funzione raffreddamento intensivo lasciare inserita tale funzione solo per il tempo effettivamente necessario.
• In caso di inutilizzo del frigorifero per lungo tempo conviene svuotare l'apparecchio e spegnerlo.

7. GUIDA ALL'INDIVIDUAZIONE DEI PROBLEMI

Il vostro nuovo frigorifero è stato progettato e costruito in base a standard qualitativi rigorosi. Lo scopo di questa sezione è quella di permetterVi, qualora si verificassero anomalie nel funzionamento, di individuar l'origine del problema, prima di rivolgersi al servizio di Assistenza Tecnica Smeg.

PROBLEMA POSSIBILE CAUSA PROBABILE SOLUZIONE
Raffreddamento insufficiente del vano frigorifero:	- termostato di regolazione della temperatura interna impostato su di una posizione troppo bassa (1-2) (corrispondente ad una maggiore temperatura all'interno del vano frigorifero);- apertura della porta frequente o prolungata;- la porta non chiude in modo corretto;- aumento della temperatura esterna.	- portare l'apposito regolatore su di una posizione intermedia (3-4);- aprire meno frequentemente la porta e per il minor tempo possibile;- verificare che gli alimenti siano disposti in modo corretto sui ripiani e non impediscano la corretta chiusura e che il frigorifero sia livellato correttamente sulla pavimentazione;- verificare che la guarnizione chiuda correttamente e non sia danneggiata.
Eccessiva formazione di condensa nel vano frigorifero:	- verificare che le guarnizioni porta chiudano ermeticamente sul frigorifero;- apertura della porta frequente o prolungata;- quantità eccessiva di cibi freschi (frutta e verdura) introdotti sui ripiani;- cibi non correttamenti coperti o conservati in modo ermetico.	- qualora risultassero fessurate cercare di ammorbidire la guarnizione tirandola con una mano, facendo scorrere le dita chiuse nella parte interna;- ridurre la frequenza e il tempo di apertura della porta specialmente in condizioni di funzionamento di clima caldo e umido;- introdurre una minore quantità di cibo nel vano frigorifero;- coprire i recipienti e chiudere ermeticamente i cibi.
Temperatura all'interno del vano frigorifero troppo fredda:	- dispositivo di regolazione della temperatura di raffreddamento posizionato su di una posizione troppo alta (corrispondente ad una minore temperatura).	- ruotare il regolatore su di una posizione più bassa (1-2).

Il costruttore si riserva di apportare senza preavviso tutte le modifiche che riterrà utili al miglioramento dei propri prodotti. Le illustrazioni e le descrizioni contenute in questo manuale non sono quindi impegnative ed hanno solo valore indicativo.
