ESI4500LOX - Lavastoviglie ELECTROLUX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavastoviglie da incasso
Marca	Electrolux
Modello	ESI4500LOX
Larghezza	45 cm
Altezza regolabile	82-88 cm
Profondità	57 cm
Peso netto	35 kg
Capacità	10 coperti
Classe energetica	A+
Consumo energia per ciclo	1,05 kWh
Consumo acqua per ciclo	9,5 L
Classe di lavaggio	A
Classe di asciugatura	A
Livello di rumorosità	49 dBA
Programmi di lavaggio	Eco, Intensivo, Normale, Veloce, Ammollo
Funzioni speciali	Partenza ritardata, AquaStop, Cesto regolabile
Display	LED
Alimentazione elettrica	220-240 V, 50 Hz, 10 A
Manutenzione e pulizia	Pulizia regolare dei filtri e delle parti interne
Sicurezza	Blocco bambini, protezione contro le perdite
Riparabilità	Assistenza autorizzata Electrolux, ricambi originali per 10 anni
Informazioni generali	Manuale utente disponibile sul sito Electrolux

Domande frequenti - ESI4500LOX ELECTROLUX

Come si installa correttamente il lavastoviglie ESI4500LOX?

Per installare il **lavastoviglie da incasso**, assicurarsi che lo spazio abbia le dimensioni giuste (larghezza 45 cm, altezza 82-88 cm, profondità 57 cm). Collegare i tubi di alimentazione e scarico seguendo le indicazioni del manuale, quindi mettere in funzione un ciclo di prova senza stoviglie.

Quali programmi di lavaggio sono disponibili?

Il modello ESI4500LOX offre i programmi **Eco**, **Intensivo**, **Normale**, **Veloce** e **Ammollo**. Il programma Eco è ideale per il risparmio energetico, mentre Intensivo è pensato per pentole e padelle molto sporche.

Come si pulisce il filtro del lavastoviglie?

Spegnere il dispositivo, rimuovere il cesto inferiore, quindi svitare il **filtro cilindrico** e il **microfiltro**. Lavarli sotto acqua corrente con una spazzola morbida e rimontarli correttamente. Eseguire questa operazione ogni 1-2 mesi per evitare odori e ottimizzare il lavaggio.

Cosa fare se il lavastoviglie non scarica l'acqua?

Verificare che il **tubo di scarico** non sia piegato o ostruito. Controllare il filtro di scarico nella vasca e rimuovere eventuali residui. Se il problema persiste, controllare la pompa di scarico e pulirla, oppure contattare l'assistenza autorizzata.

Come si regola il cesto per caricare più stoviglie?

Il **cesto superiore** può essere alzato o abbassato agendo sulle leve laterali. Il cesto inferiore dispone di **punte ribaltabili** per sistemare piatti e pentole di diverse dimensioni. Sfruttare gli appositi ganci per tazze e bicchieri nel cesto superiore.

Qual è il consumo di acqua ed energia di questo modello?

Il consumo medio è di **9,5 litri di acqua** e **1,05 kWh** per ciclo. Grazie alla classe **A+**, questo modello offre un buon equilibrio tra prestazioni e risparmio.

Come si attiva la partenza ritardata?

Premere il tasto **Partenza ritardata** sul pannello LED e selezionare l'intervallo desiderato (da 1 a 24 ore) usando il tasto di scorrimento. Chiudere lo sportello e il ciclo inizierà automaticamente al termine del conteggio alla rovescia.

Cosa significa la spia di sale e brillantante?

La spia del **sale** indica che il contenitore del sale rigenerante è vuoto; aggiungere sale specifico per lavastoviglie. La spia del **brillantante** segnala il livello basso; riempire il relativo serbatoio per migliorare l'asciugatura e la brillantezza delle stoviglie.

Come si sostituisce il tubo di scarico?

Per sostituire il **tubo di scarico**, spegnere il dispositivo e scollegarlo dall'alimentazione. Rimuovere il vecchio tubo dai raccordi, installare il nuovo tubo orientandolo verso lo scarico a muro o al sifone, e fissarlo con le fascette in dotazione. Assicurarsi che non ci siano pieghe.

Dove posso trovare i pezzi di ricambio?

I **pezzi di ricambio originali** sono disponibili presso il servizio di assistenza autorizzato Electrolux e sul sito web ufficiale. Il modello ESI4500LOX è supportato per almeno **10 anni** dalla data di produzione, quindi è facile reperire componenti come filtri, bracci rotanti e guarnizioni.

MANUALE UTENTE ESI4500LOX ELECTROLUX

IT Lavastoviglie Istruzioni per l'uso

INDICE

1. INFORMAZIONI PER LA SICUREZZA.... 3

2. ISTRUZIONI DI SICUREZZA....4

3. DESCRIZIONE DEL PRODOTTO....6

4. PANNELLO DEI COMANDI ....7

5. PROGRAMMI....8

6. IMPOSTAZIONI....9

7. OPZIONI....12

8. PREPARAZIONE AL PRIMO UTILIZZO.... 12

9. UTILIZZO QUOTIDIANO....14

10. CONSIGLI E SUGGERIMENTI UTILI....15

11. PULIZIA E CURA....17

12. RISOLUZIONE DEI PROBLEMI....19

13. DATI TECNICI....20

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati.

Benvenuti in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

www.electrolux.com

Registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modello, PNC, numero di serie.

Le informazioni si trovano sulla targhetta dei dati.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza

Informazioni e suggerimenti generali

Informazioni sull'ambiente

Con riserva di modifiche.

1. ⚠INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano come riferimento futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i detersivi fuori dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dalla porta dell'apparecchiatura quando è aperta.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui:

- case di campagna; cucine di negozi, uffici e altri ambienti di lavoro; - clienti di hotel, motel, bed and breakfast e altri ambienti residenziali.

- Non apportare modifiche alle specifiche di questa apparecchiatura.

- La pressione di esercizio dell'acqua (minima e massima) deve essere compresa tra 0.5 (0.05) / 8 (0.8) bar (Mpa)

- Rispettare il numero massimo di 9 coperti.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

- Sistemare i coltelli e le posate appuntite nel cestello portaposate con l'estremità rivolta verso il basso o in posizione orizzontale.

- Non tenere la porta dell'apparecchiatura aperta senza supervisione per evitare di caderci.

- Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

- Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

- Le aperture di ventilazione alla base (ove previste) non devono essere ostruite da un tappeto.

• L'apparecchiatura deve essere collegata correttamente all'impianto idrico con i tubi nuovi forniti. I tubi usati non devono essere riutilizzati.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

- Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

- Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0°C.

- Attenersi alle istruzioni fornite insieme all'apparecchiatura.

- Assicurarsi che l'apparecchiatura sia installata sotto e vicino a parti adeguatamente ancorate a una struttura fissa.

2.2 Collegamento elettrico

ATTENZIONE!

Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.

- Verificare che i dati elettrici riportati sulla targhetta dei dati corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.

- Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.

- Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.

- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
• Questa apparecchiatura è conforme alle direttive CEE.
• Solo per il Regno Unito e l'Irlanda. L'apparecchiatura è dotata di spina di alimentazione da 13 amp. Nel caso si rendesse necessario sostituire il fusibile nella spina di alimentazione, utilizzare il fusibile: 13 amp ASTA (BS 1362).

2.3 Collegamento dell'acqua

• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.
• Prima di collegare l'apparecchiatura a tubazioni nuove o non utilizzate per un lungo periodo, far scorrere l'acqua finché non è limpida.
• La prima volta che si usa l'apparecchiatura, accertarsi che non vi siano perdite.
• Il tubo di carico dell'acqua dispone di una valvola di sicurezza e una guaina con un cavo elettrico interno.

Tensione pericolosa.

- Se il tubo di carico è danneggiato, scollegare immediatamente la spina

dalla presa elettrica. Contattare il Centro di Assistenza autorizzato per sostituire il tubo di carico dell'acqua.

2.4 Utilizzo

• Non sedersi o salire sulla porta aperta.

- I detersivi per la lavastoviglie sono pericolosi. Osservare le istruzioni di sicurezza riportate sulla confezione del detersivo.

- Non bere o giocare con l'acqua all'interno dell'apparecchiatura.

• Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbe rimanere del detersivo sulle stoviglie.

- L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante lo svolgimento del programma.

- Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

2.5 Smaltimento

ATTENZIONE!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

3. DESCRIZIONE DEL PRODOTTO

1 Mulinello superiore
2 Mulinello inferiore
3 Filtri
4 Targhetta dei dati
5 Contenitore del sale
6 Apertura di ventilazione

7 Contenitore del brillantante
8 Contenitore del detersivo
9 Cestello portaposate
10 Cestello inferiore
11 Cestello superiore

4. PANNELLO DEI COMANDI

1 Tasto On/Off
2 Tasto Program
3 Spie del programma
4 Display
5 Tasto Delay

6 Tasto Start
7 Spie
8 Tasto Option

4.1 Spie

Spia Descrizione
[CGHY]	Fase di lavaggio. Si accende quando sono in corso le fasi di lavaggio e risciacquo.
[0ZH8]	Fase di asciugatura. Si accende quando è in corso la fase di asciugatura.
[BYOS]	Spia Multitab.
[0DWC]	Spia del sale. La spia è spenta durante l'esecuzione del programma.
[SB72]	Spia del brillantante. La spia è spenta durante l'esecuzione del programma.
	Spia EnergySaver.

5. PROGRAMMI

Programma Grado di sporcoTipo di carico		Fasi del programma	Opzioni
ECO 1)	Sporco normaleStoviglie e pos-ate	PrelavaggioLavaggio a 50°C RisciacquiAsciugatura	EnergySaverMultitab
AUTO 2)	TuttoStoviglie miste, posate e pentole	PrelavaggioLavaggio da 45°C a 70°C RisciacquiAsciugatura	EnergySaverMultitab
	Sporco intensoStoviglie miste, posate e pentole	PrelavaggioLavaggio a 70°C RisciacquiAsciugatura	EnergySaverMultitab
	Sporco normale o leggeroStoviglie e bic-chieri delicati	Lavaggio a 45°C RisciacquiAsciugatura	EnergySaverMultitab
3)	Sporco frescoStoviglie e pos-ate	Lavaggio a 60°C o 65°C Risciacqui	Multitab
4)	Tutto • Prelavaggio

1) Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale. (Programma standard per gli istituti di prova).

2) L'apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli. Regola automaticamente la temperatura e la quantità dell'acqua, il consumo di elettricità e la durata del programma.

3) Con questo programma è possibile lavare un carico di stoviglie con sporco fresco. Garantisce buoni risultati di lavaggio in breve tempo.

4) Con questo programma è possibile risciacquare velocemente le stoviglie per evitare residui di cibo sui piatti e la formazione di odori all'interno dell'apparecchiatura. Non utilizzare il detersivo con questo programma.

5.1 Valori di consumo

Programma 1)	Acqua (l)	Energia (kWh)	Durata (min)
ECO	9.5 0.789 225
AUTO	6 - 11 0.5 - 1.2 40 - 140
	11 - 13 1.0 - 1.2 130 - 150
	11 - 12 0.6 - 0.9 70 - 80
	8 0.8 30
	4 0.1 14

1) I valori possono variare a seconda della pressione e della temperatura dell'acqua, delle variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie.

5.2 Informazioni per gli istituti di prova

Per le informazioni necessarie, relative alle prestazioni inviare una mail a:

[e-mail]

Riportare il numero del prodotto (PNC) che si trova sulla targhetta dei dati.

6. IMPOSTAZIONI

6.1 Modalità selezione programma e modalità utente

Quando l'apparecchiatura si trova in modalità di selezione programma, è possibile impostare un programma ed accedere alla modalità utente.

In modalità utente è possibile modificare le seguenti impostazioni:

• Il livello del decalcificatore dell'acqua in base alla durezza dell'acqua.
• L'attivazione o disattivazione del segnale acustico al termine del programma.
• La disattivazione del contenitore del brillantante quando si desidera utilizzare l'opzione Multitab senza il brillantante.

Tali impostazioni vengono memorizzate fino alla successiva modifica.

Come impostare la modalità di selezione programma

L'apparecchiatura si trova in modalità selezione programma quando la spia del programma ECO è accesa e il display mostra la durata del programma.

Quando si attiva l'apparecchiatura, generalmente si trova in modalità selezione programma. Tuttavia, se ciò non accade, è possibile impostare la modalità selezione programma come segue:

Tenere premuti contemporaneamente Program e Option finché l'apparecchiatura entra in modalità di selezione programma.

6.2 Decalcificatore dell'acqua

Il decalcificatore rimuove dall'acqua i minerali che avrebbero effetti negativi sui risultati di lavaggio e sull'apparecchiatura.

La durezza dell'acqua dipende dal contenuto di questi minerali. La durezza dell'acqua è misurata in scale equivalenti.

Il decalcificatore dell'acqua deve essere regolato in base alla durezza dell'acqua locale. Per informazioni sulla durezza dell'acqua nella propria zona è possibile rivolgersi all'ente erogatore locale. È importante impostare il livello corretto del decalcificatore dell'acqua per garantire buoni risultati di lavaggio.

Durezza dell'acqua

Gradi tedeschi (°dH)	Gradi francesi (°fH)	mmol/l Gradi	Clarke	Livello del decalcificatore dell'acqua
47 - 50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27				5 1)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5				1 2)

1) Impostazioni di fabbrica.
2) Non utilizzare il sale a questo livello.

Come impostare il livello del decalcificatore

L'apparecchiatura deve essere in modalità selezione programma.

1. Per accedere alla modalità utente, tenere premuti contemporaneamente

Delay e Start finché le spie ECO

AUTO e iniziano a lampeggiare e il display è vuoto.

1. Premere Program.

• Le spie AUTO e si spengono.
• La spia continua a lampeggiare.
- Il display mostra l'impostazione corrente: ad es. S \ L = livello 5.

1. Premere ripetutamente il tasto Program per modificare l'impostazione.

2. Premere il tasto On/Off per confermare l'impostazione.

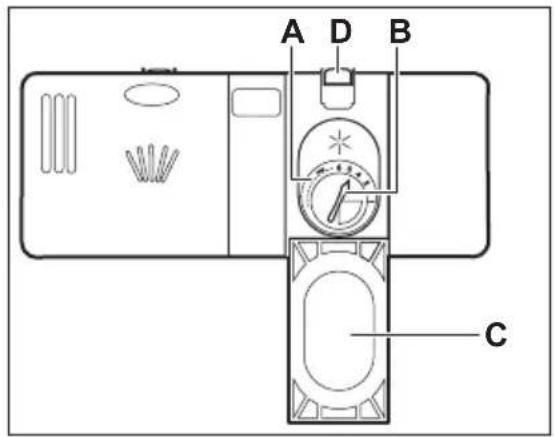

6.3 Contenitore del brillantante

Il brillantante permette di asciugare le stoviglie senza strisce o macchie.

Il brillantante viene erogato automaticamente durante la fase di riscacquo con acqua calda.

Utilizzo del brillantante e delle pastiglie multifunzione

Quando si attiva l'opzione Multitab, il contenitore del brillantante continua a rilasciare il brillantante.. È possibile disattivare il contenitore del brillantante. I questo caso i risultati di asciugatura potrebbero non essere soddisfacenti.

Con il contenitore del brillantante disattivato, la spia corrispondente è sempre spenta.

Come disattivare il contenitore del brillantante

L'apparecchiatura deve essere in modalità di selezione programma.

1. Per accedere alla modalità utente, tenere premuti contemporaneamente

Delay e Start finché le spie ECO

AUTO e iniziano a

lampeggiare e il display è vuoto.

1. Premere Option.

• Le spie e si spengeno.

• La spia continua a lampeggiare.

• Il display mostra l'impostazione corrente.

- Id = contenitore del brillantante attivato.

- =contenitore del brillantante disattivato.

1. Premere Option per cambiare l'impostazione.

2. Premere il tasto On/Off per confermare l'impostazione.

6.4 Segnali acustici

I segnali acustici vengono emessi in caso di malfunzionamento dell'apparecchiatura. Non è possibile disattivare questi segnali acustici.

C'è inoltre un segnale acustico che viene emesso al termine del programma. Per impostazione predefinita, questo segnale acustico è disattivato ma è possibile attivarlo.

Come attivare il segnale acustico che indica il termine del programma

L'apparecchiatura deve essere in modalità selezione programma.

1. Per accedere alla modalità utente, tenere premuti contemporaneamente

Delay e Start finché le spie ECO

AUTO e iniziano a lampeggiare e il display è vuoto.

1. Premere Delay

• Le spie e si spengono.

• La spia continua a lampeggiare.

• Il display mostra l'impostazione corrente:

- = Segnale acustico non attivo.

- #b Segnale acustico attivo.

1. Premere Delay per cambiare l'impostazione.

2. Premere il tasto On/Off per confermare l'impostazione.

6.5 MyFavourite

Questa opzione consente di impostare e memorizzare il programma usato più di frequente.

È possibile memorizzare solo 1 programma. Una nuova impostazione annulla la precedente.

Come salvare il programma MyFavourite

1. Impostare il programma che si desidera memorizzare

È anche possibile impostare le opzioni disponibili per il programma scelto.

1. Tenere premuti contemporaneamente Program e Delay finché le spie del programma e le opzioni lampeggiano per alcuni secondi.

Come impostare il programma MyFavourite

Tenere premuto Program finché le spie corrispondenti al programma

MyFavourite e alle opzioni non si accendono.

Sul display compare la durata del programma.

7. OPZIONI

Le opzioni desiderate devono essere attivate ogni volta prima dell'avvio di un programma. Non è possibile attivare o disattivare le opzioni durante l'esecuzione di un programma.

Non tutte le opzioni sono compatibili tra loro. Se sono state selezione delle opzioni non compatibili, l'apparecchiatura ne disattiva automaticamente una o diverse. Solo le spie delle opzioni ancora attive rimangono accese.

7.1 Multitab

Attivare questa opzione quando si utilizzano pastiglie multifunzione contenenti sale, brillantante e detersivo. Possono contenere anche altri agenti pulenti o di risciacquo.

Questa opzione disattiva il rilascio di sale. La spia del sale non si accende.

Utilizzando questa opzione, la durata del programma viene prolungata per aumentare i risultati di pulizia ed asciugatura con l'uso di pastiglie multifunzione.

Multitab non è un'opzione permanente e deve essere selezionata ad ogni ciclo.

Come attivare Multitab

Premere Option finché la spia si accende.

7.2 EnergySaver

L'opzione riduce la temperatura dell'ultima fase di risciacquo e, di conseguenza, anche il consumo di energia (di circa il 25%).

Una volta terminato il programma le stoviglie potrebbero essere ancora bagnate.

La durata del programma viene ridotta.

Come attivare EnergySaver

Premere Option finché la spia si accende.

Se l'opzione non è prevista con il programma selezionato, la spia corrispondente non si accende o lampeggia velocemente per alcuni secondi, quindi si spegne. Il display indica la durata aggiornata del programma.

8. PREPARAZIONE AL PRIMO UTILIZZO

1. Accertarsi che il livello del decalcificatore dell'acqua attuale sia conforme alla durezza dell'acqua. In caso contrario, regolare il livello del decalcificatore dell'acqua.

2. Riempire il contenitore del sale.

3. Riempire il contenitore del brillantante.
4. Aprire il rubinetto dell'acqua.
5. Avviare un programma per rimuovere possibili residui di lavorazione presenti all'interno dell'apparecchiatura. Non utilizzare il detersivo e non caricare stoviglie.

Quando si avvia un programma, l'apparecchiatura può impiegare fino a 5 minuti per rigenerare la resina nel decalcificatore. Può sembrare che l'apparecchiatura non funzioni correttamente. La fase di lavaggio si avvia soltanto al termine di tale procedura. La procedura viene ripetuta periodicamente.

8.1 Contenitore del sale

AVVERTENZA!

Utilizzare solo sale specifico per lavastoviglie.

Il sale viene utilizzato per rigenerare la resina nel decalcificatore e per assicurare buoni risultati di lavaggio nell'uso quotidiano.

Come riempire il contenitore del sale

1. Ruotare il tappo del contenitore del sale in senso antiorario e aprirlo.
2. Versare 1 litro d'acqua nel contenitore del sale (solo la prima volta).
3. Riempire il contenitore del sale.

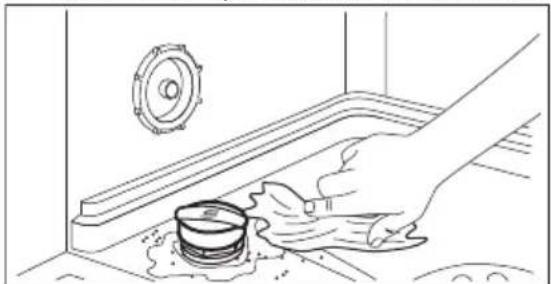

1. Togliere l'eventuale sale rimasto attorno all'apertura del contenitore.

1. Ruotare il tappo del contenitore del sale in senso orario per chiuderlo.

Acqua e sale potrebbero fuoriuscire dal contenitore del sale durante il riempimento. Rischio di corrosione. Per evitarlo, avviare un programma dopo aver riempito il contenitore del sale.

8.2 Come riempire il contenitore del brillantante

AVVERTENZA!

Utilizzare solo prodotti brillantanti specifici per lavastoviglie.

1. Premere il tasto di sgancio (D) per aprire il coperchio (C).
2. Versare il brillantante nel contenitore (A) finché il liquido raggiunge il livello di max.
3. Rimuovere l'eventuale brillantante fuoriuscito con un panno assorbente, per evitare che si formi troppa schiuma.
4. Chiudere il coperchio. Assicurarsi che il pulsante di sgancio si blocchi in posizione.

È possibile ruotare il selettore del dosaggio (B) tra la posizione 1 (quantità minima) e la posizione 4 o 6 (quantità massima).

9. UTILIZZO QUOTIDIANO

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto On/Off per accendere l'apparecchiatura.

Verificare che l'apparecchiatura sia in modalità di selezione programma.

• Se la spia del sale è accesa, riempire il contenitore del sale.

• Se la spia del brillantante è accesa, riempire il contenitore del brillantante.

• Caricare i cestelli.

• Aggiungere il detersivo. Se si utilizza il detersivo in pastiglie multifunzione, attivare l'opzione Multitab.

• Impostare ed avviare il programma corretto per il tipo di carico ed il grado di sporco.

9.1 Utilizzo del detersivo

1. Premere il tasto di sgancio (B) per aprire il coperchio (C).

2. Mettere il detersivo in polvere o in pastiglie nell'apposito contenitore (A).

3. Se il programma prevede una fase di prelavaggio, mettere una piccola quantità di detersivo nel contenitore (D).

4. Chiudere il coperchio. Assicurarsi che il pulsante di sgancio si blocchi in posizione.

9.2 Impostazione ed avvio di un programma

Funzione Auto Off

Questa funzione permette di ridurre il consumo di energia disattivando automaticamente l'apparecchiatura quando non è in funzione.

La funzione si attiva:

• Dopo 5 minuti dal termine del programma.
• Dopo 5 minuti se il programma non è stato avviato.

Avvio di un programma

1. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità di selezione programma.
2. Chiudere la porta dell'apparecchiatura.
3. Premere ripetutamente Program finché non si accende la spia del programma che si desidera impostare.

- Se si desidera selezionare il programma MyFavourite, tenere premuto Program finché non si accende la modalità MyFavourite.

Il display indica la durata del programma.

1. Impostare le opzioni disponibili.

2. Premere Start per avviare il programma.

3. La spia della fase di lavaggio si accende.

4. La durata del programma inizia a diminuire ad intervalli di 1 minuto.

Avvio del programma con partenza ritardata

1. Impostare un programma.
2. Premere ripetutamente Delay finché il display indica l'intervallo desiderato per la partenza ritardata (da 1 a 24 ore).

La spia del programma selezionato lampeggia.

1. Premere Start.

2. Chiudere la porta dell'apparecchiatura per avviare il conto alla rovescia.

Al termine del conto alla rovescia, il programma inizia e la spia della fase di lavaggio si accende.

Apertura della porta durante il funzionamento dell'apparecchiatura

Se si apre la porta mentre è in corso un programma, l'apparecchiatura si arresta. Quando si chiude nuovamente la porta, l'apparecchiatura riprende dal punto in cui era stata interrotta.

Se la porta rimane aperta per più di 30 secondi durante la fase di asciugatura, il programma in corso termina.

Annullamento della partenza ritardata mentre è in corso il conto alla rovescia

Quando si annulla la partenza ritardata, è necessario impostare nuovamente il programma e le opzioni.

Tenere premuti simultaneamente

Program e Option finché

l'apparecchiatura entra in modalità di selezione programma.

Annullamento del programma

Tenere premuti simultaneamente Program e Option finché

l'apparecchiatura entra in modalità di selezione programma.

Verificare che vi sia del detersivo nell'apposito contenitore prima di avviare un nuovo programma.

Fine programma

Al termine del programma, il display indica 0:00. Le spie della fase sono disattivate.

Tutti i tasti sono inattivi ad eccezione del tasto On/Off.

1. Premere il tasto on/off o attendere che la funzione Auto Off spenga automaticamente l'apparecchiatura. Se si apre la porta prima di attivare il tasto Auto Off, l'apparecchiatura si spegne automaticamente.

2. Chiudere il rubinetto dell'acqua.

10. CONSIGLI E SUGGERIMENTI UTILI

10.1 Informazioni generali

I seguenti suggerimenti garantiranno una pulizia e risultati di asciugatura quotidiani ottimali ed aiuteranno a salvaguardare l'ambiente.

- Gettare i residui di cibo più grandi nella spazzatura.

• Non prelavare le stoviglie a mano. Se necessario, utilizzare il programma prelavaggio (se disponibile) o selezionare un programma con fase di prelavaggio.
• Utilizzare sempre tutto lo spazio presente nei cestelli.
• Quando si carica l'apparecchiatura, assicurarsi che le stoviglie vengano

raggiunte interamente e lavate dall'acqua rilasciata dagli ugelli del mulinello. Verificare che gli oggetti non si tocchino o coprano.

• È possibile utilizzare il detersivo per lavastoviglie, il brillantante e il sale separatamente o le pastiglie multifunzione (ad es. "3 in 1", "4 in 1", "Tutto in uno"). Seguire le istruzioni riportate sulla confezione.
• Impostare il programma corretto per il tipo di carico ed il grado di sporco. Il programma ECO consente un utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale.

10.2 Se si utilizzano sale, brillantante e detersivo

• Utilizzare soltanto sale, brillantante e detersivo specifici per lavastoviglie. Altri prodotti possono danneggiare l'apparecchiatura.
• Le pastiglie multifunzione sono generalmente adatte in zone con una durezza dell'acqua fino a 21°dH. Nelle zone che superano tale limite, il brillantante e il sale devono essere utilizzati insieme alle pastiglie multifunzione. Tuttavia, in zone con acqua dura e molto dura si consiglia di utilizzare solo detersivo (in polvere, gel, pastiglie senza funzioni aggiuntive), brillantante e sale separatamente per risultati di pulizia e asciugatura ottimali.
• Se si utilizzano le pastiglie multifunzione è possibile selezionare l'opzione Multitab (se disponibile). Questa opzione aumenta i risultati di pulizia e asciugatura con l'uso delle pastiglie multifunzione.
• Le pastiglie possono non sciogliersi completamente nei cicli brevi. Per evitare residui di detersivo sulle stoviglie, consigliamo di utilizzare il detersivo in pastiglie con i programmi lunghi.
• Non usare una dose di detersivo superiore alla quantità raccomandata. Osservare le istruzioni riportate sulla confezione del detersivo.

10.3 Cosa fare se non si desidera utilizzare più il detersivo in pastiglie multifunzione

Prima di iniziare ad usare separatamente detersivo, sale e brillantante attenersi alla procedura seguente:

1. Impostare il livello più alto del decalcificatore dell'acqua.
2. Assicurarsi che i contenitori del sale e del brillantante siano pieni.
3. Avviare il programma più breve con una fase di risciacquo. Non aggiungere il detersivo e non caricare i cestelli.
4. Una volta completato il programma, regolare il decalcificatore dell'acqua in base alla durezza dell'acqua locale.
5. Regolare la quantità di brillantante rilasciata.

10.4 Caricare i cestelli

• Utilizzare l'apparecchiatura esclusivamente per lavare articoli idonei al lavaggio in lavastoviglie.
• Non introdurre nell'apparecchiatura articoli di legno, osso, alluminio, peltro o rame.
  • Non inserire nell'apparecchiatura oggetti che possano assorbire acqua (spugne, panni per la pulizia).
• Gettare i residui di cibo più grandi nella spazzatura.
• Ammorbidire le tracce di bruciato sulle stoviglie.
• Disporre gli utensili cavi (tazze, bicchieri e padelle) con l'apertura rivolta verso il basso.
• Verificare che i bicchieri non si tocchino l'un l'altro.
• Sistemare le posate e i piccoli oggetti nel cestello portaposate.
• Sistemare gli oggetti leggeri nel cestello superiore. In modo tale che non possano muoversi.
• Prima di avviare un programma, assicurarsi che i mulinelli possano ruotare liberamente.

10.5 Prima di avviare il programma

Verificare che:

• I filtri siano puliti e installati correttamente.
- Il tappo del contenitore del sale sia serrato.
• I fori sui mulinelli non siano ostruiti.
- Siano presenti il sale per lavastoviglie e il brillantante (a meno che non si utilizzino le pastiglie combinate).
• Le stoviglie siano riposte correttamente nei cestelli.
- Il programma sia adatto al tipo di carico e al grado di sporco.

11. PULIZIA E CURA

ATTENZIONE!

Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

Filtri sporchi e mulinelli ostruiti riducono i risultati di lavaggio. Eseguire controlli periodici e pulirli, se necessario.

11.1 Pulizia dei filtri

Il sistema del filtro si compone di 3 parti.

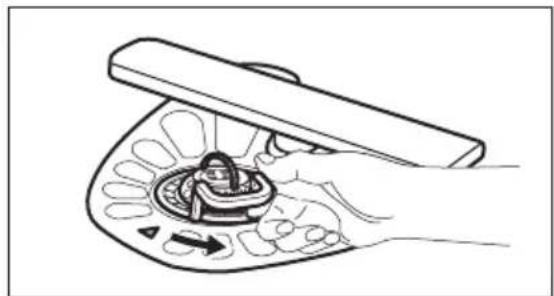

1. Ruotare il filtro (B) in senso antiorario e rimuoverlo.

- Si utilizzi la quantità corretta di detersivo e additivi.

10.6 Scaricare i cestelli

1. Lasciare raffreddare i piatti prima di estrarli dall'apparecchiatura. Le stoviglie calde possono essere più facilmente danneggiabili.
2. Vuotare prima il cestello inferiore e quindi quello superiore.

Al termine del programma, dell'acqua potrebbe rimanere sulle pareti e sulla porta dell'apparecchiatura.

1. Estrarre il filtro (C) dal filtro (B).

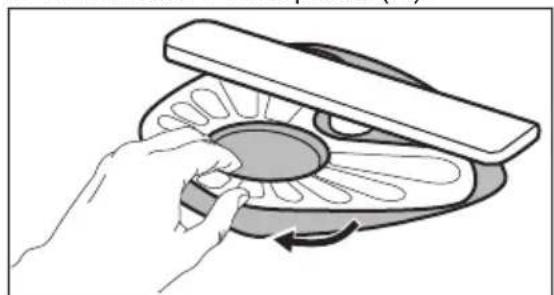

2. Rimuovere il filtro piatto (A).

1. Assicurarsi che non vi siano residui di cibo o di sporco all'interno o attorno al bordo della vasca di raccolta.

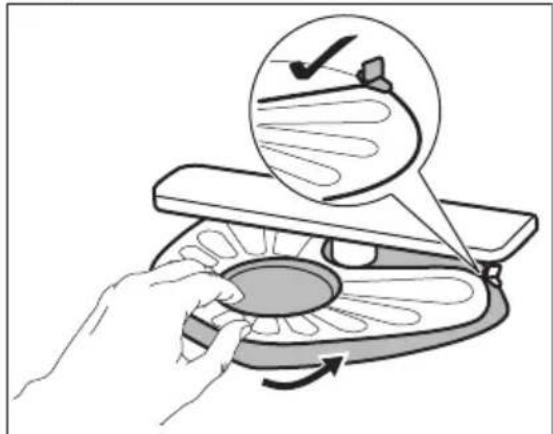

2. Posizionare nuovamente il filtro piatto (A). Assicurarsi che sia posizionato correttamente al di sotto delle due guide.

1. Rimontare i filtri (B) e (C).
2. Posizionare nuovamente il filtro (B) nel filtro piatto (A). Ruotarlo in senso orario finché non si blocca in posizione.

Un'errata posizione dei filtri può comportare scadenti risultati di lavaggio e danni all'apparecchiatura.

11.2 Pulizia dei mulinelli

Non rimuovere i mulinelli. Se i fori dei mulinelli sono ostruiti da residui di sporco, liberarli servendosi di un oggetto a punta fine.

11.3 Pulizia esterna

• Pulire l'apparecchiatura con un panno inumidito e morbido.
• Utilizzare solo detergenti neutri.
  • Non usare prodotti abrasivi, spugnette abrasive o solventi.

11.4 Pulizia interna

• Pulire accuratamente l'apparecchiatura, inclusa la guarnizione in gomma della porta, con un panno morbido umido.
• Se si usano regolarmente programmi di breve durata, è possibile riscontrare depositi di grasso e calcare all'interno dell'apparecchiatura. Per evitarlo, si consiglia di avviare programmi lunghi almeno 2 volte al mese.

12. RISOLUZIONE DEI PROBLEMI

L'apparecchiatura non si avvia o si blocca durante il funzionamento. Prima di contattare il Centro di Assistenza autorizzato, tentare di risolvere il problema da soli con l'aiuto delle informazioni riportate in tabella.

In alcuni casi il display visualizza un codice allarme.

Problema e codice al-larme	Possibile soluzione
Non è possibile accendere l'apparecchiatura.	·Verificare che la spina sia collegata alla presa elettrica.·Assicurarsi che il fusibile all'interno del quadro elettrico non sia danneggiato.
Il programma non si avvia.	·Controllare che la porta dell'apparecchiatura sia chiusa.·Premere Start.·Se è stato impostato il ritardo, annullare l'imposta-zione o attendere il termine del conto alla rovescia.·L'apparecchiatura ha avviato la procedura di rigener-azione della resina all'interno del decalcificatore. La procedura dura all'incirca 5 minuti.
L'apparecchiatura non car-ica acqua.Il display visualizza ,10	·Controllare che il rubinetto dell'acqua sia aperto.·Controllare che la pressione dell'acqua di alimenta-zione non sia troppo bassa. Per ottenere informazio-ni a questo proposito, contattare l'ente erogatore lo-cale.·Controllare che il rubinetto dell'acqua non sia ostrui-to.·Controllare che il filtro nel tubo di carico non sia os-truito.·Verificare che il tubo di carico non sia attorcigliato o piegato.
L'apparecchiatura non scarica l'acqua.Il display visualizza ,20	·Controllare che lo scarico del lavello non sia ostruito.·Verificare che il tubo di scarico non sia attorcigliato o piegato.
Il dispositivo antiallaga-mento è attivo.Il display visualizza ,30	·Chiudere il rubinetto dell'acqua e contattare il Centro di Assistenza autorizzato.

Una volta controllata l'apparecchiatura, spegnerla e riaccenderla. In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza autorizzato.

Per i codici allarme non presenti in tabella, contattare un Centro di Assistenza autorizzato.

12.1 I risultati di lavaggio e di asciugatura non sono soddisfacenti

Problema Possibile soluzione
Su bicchieri e stoviglie ri-mangono delle striature biancastre o striature bluas-tre.	• La quantità di brillantante erogata è eccessiva. Impostare il selettore del brillantante nella posizione inferiore.• È stata utilizzata una dose eccessiva di detersivo.
Macchie e tracce di gocce d'acqua su bicchieri e stovi-glie.	• La quantità di brillantante erogata non è sufficiente. Impostare il selettore del brillantante nella posi-zione superiore.• La causa potrebbe essere la qualità del brillan-tante.
Le stoviglie sono bagnate. • Il programma non dispone di una fase di asciuga-tura oppure questa fase viene eseguita a bassa temperatura.• Il contenitore del brillantante è vuoto.• La causa potrebbe essere la qualità del brillan-tante.• La causa potrebbe essere la qualità del detersivo in pastiglie multifunzione. Provare un prodotto di una marca diversa o attivare il contenitore del bril-lantante e utilizzare il brillantante insieme al deter-sivo in pastiglie multifunzione.

Fare riferimento alla sezione

"Consigli e suggerimenti

utili" per trovare altre

possibili cause.

13. DATI TECNICI

Dimensioni Larghezza/Altezza/Profon-dità (mm)		446 / 818 - 898 / 576
Collegamento elettrico 1)	Tensione (V) 220 - 240
	Frequenza (Hz) 50
Pressione dell'acqua di ali-mentazione	Min./max. bar (MPa) 0.5 (0.05) / 8 (0.8)
Collegamento dell'acqua	Acqua fredda o calda 2)	max. 60°C
Capacità Coperti 9
Consumo di energia Modalità Acceso (W) 0.99
Consumo di energia Modalità Spento (W) 0.10

1) Per altri valori, fare riferimento alla targhetta dei dati.

2) Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di energia alternativa (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.

14. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo 🌿 Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

CE
