SF585X - Forno SMEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno da incasso elettrico
Larghezza	60 cm
Altezza	59,5 cm
Profondità	56,5 cm
Peso	36 kg
Alimentazione	230 V, 50 Hz
Potenza massima	2.990 W
Capacità	70 litri
Funzione cottura	Cottura ventilata, statica, grill, pizza, bassa temperatura
Termostato	50 - 250 °C
Display	Display digitale LED retroilluminato
Comandi	Manopole + timer elettronico
Sicurezza	Blocco comandi, vetro freddo, portello raffreddato
Porta	Raffreddata con vetro rimovibile
Accessori	2 teglie, gratella, sonda termometrica
Manutenzione	Interno in smalto, pulizia facile
Riparabilità	Pezzi di ricambio disponibili per 10 anni
Classe di efficienza energetica	A+
Audio	Segnali acustici di fine cottura
Colore	Inox (acciaio inossidabile)

Domande frequenti - SF585X SMEG

Come si imposta l'orologio del forno SMEG SF585X?

Per impostare l'orologio, premere il pulsante Clock o Orologio sul pannello di controllo. Utilizzare le manopole o i pulsanti + e - per regolare le ore, poi confermare. Ripetere per i minuti. Se il display lampeggia, significa che l'orologio non è ancora stato impostato.

Come si utilizza la funzione grill in questo forno?

Selezionare la funzione Grill dalle manopole delle funzioni. Posizionare la teglia o la griglia al livello superiore del forno. È consigliabile preriscaldare il grill per circa 5 minuti con la porta chiusa. Per una doratura uniforme, controllare la cottura e girare gli alimenti a metà tempo.

Qual è la capacità dell'SMEG SF585X e come distribuire i cibi?

Il forno ha una capacità di 70 litri. Per una distribuzione ottimale del calore, posizionare gli alimenti al centro della guida e distribuirli uniformemente. Utilizzare la funzione ventilata per più teglie, distanziandole di almeno un livello.

Come si sostituisce la lampadina del forno?

Spegnere l'alimentazione elettrica del forno. Rimuovere il coprilampada in vetro (ruotare in senso antiorario). Sostituire la lampadina con una a incandescenza da 25 W (attacco E14) o LED equivalente. Riposizionare il coprilampada e riaccendere l'alimentazione.

Il forno SMEG SF585X ha una funzione di sicurezza per i bambini?

Sì, è presente il blocco comandi (Child Lock). Per attivarlo, premere il pulsante con l'icona di un lucchetto per alcuni secondi finché non compare il simbolo sul display. In questo modo i tasti vengono disabilitati, evitando operazioni accidentali.

Perché il forno non si scalda?

Verificare che il forno sia correttamente collegato e che la manopola delle funzioni sia ruotata su una modalità di cottura. Controllare che il timer non sia in modalità timed cooking (cottura programmata). Se il problema persiste, potrebbe essersi attivato il termostato di sicurezza o la resistenza potrebbe essere guasta.

Si possono usare teglie in alluminio nel forno?

Sì, è possibile utilizzare teglie in alluminio, ma è importante non lasciarle a contatto con le resistenze. Posizionarle al centro della guida e non coprire completamente la base del forno. Evitare di usare fogli di alluminio troppo spessi che potrebbero riflettere il calore.

Come si scongela del cibo con SMEG SF585X?

Utilizzare la funzione Scongelamento se disponibile, oppure impostare una temperatura bassa (circa 30-50 °C) con ventilazione. Coprire il cibo con pellicola trasparente o un coperchio per evitare che si secchi. I tempi variano in base al peso e al tipo di alimento.

Come si ottiene una cottura uniforme con questo forno?

Per una cottura uniforme, utilizzare la cottura ventilata quando si cuociono più livelli. Ruotare le teglie a metà cottura e disporre gli alimenti senza sovraffollare. In modalità statica, posizionare la teglia al centro e, se necessario, ruotarla di 180 gradi.

Come si pulisce l'interno del forno?

Lasciare raffreddare completamente il forno prima della pulizia. Rimuovere i ripiani e lavarli con acqua e sapone neutro. Per la pulizia delle pareti interne, utilizzare un panno morbido con un detergente specifico per smalto. Evitare prodotti abrasivi e pagliette metalliche.

MANUALE UTENTE SF585X SMEG

1.1 Avvertenze generali di sicurezza 4
1.2 Responsabilità del produttore 5
1.3 Scopo dell'apparecchio 5
1.4 Smaltimento 5
1.5 Targhetta di identificazione 6
1.6 Questo manuale d'uso 6
1.7 Come leggere il manuale d'uso 6

2 Descrizione 7

2.1 Descrizione generale 7
2.2 Pannello Comandi 8
2.3 Altre parti 8
2.4 Accessori disponibili 9

3 Uso 10

3.1 Avvertenze 10
3.2 Primo utilizzo 10
3.3 Uso degli accessori 11
3.4 Uso del forno 11
3.5 Consigli per la cottura 13
3.6 Display 14

4 Pulizia e manutenzione 21

4.1 Avvertenze 21
4.2 Pulizia delle superfici 21
4.3 Pulizia ordinaria giornaliera 21
4.4 Macchie di cibo o residui 21
4.5 Smontaggio della porta 21
4.6 Pulizia dei vetri porta 22
4.7 Smontaggio dei vetri interni 22
4.8 Pulizia all'interno del forno 23
4.9 Vapor Clean: pulizia assistita del forno (solo su alcuni modelli) 24
4.10 Manutenzione straordinaria 26

5 Installazione 28

5.1 Collegamento elettrico 28
5.2 Sostituzione del cavo 28

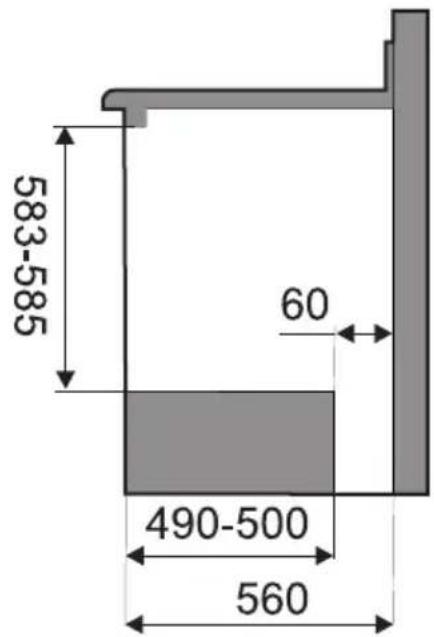

5.3 Posizionamento 29

Consigliamo di leggere attentamente questo manuale, che riporta tutte le indicazioni per mantenere inalterate le qualità estetiche e funzionali dell'apparecchio acquistato.

Per ulteriori informazioni sul prodotto: www.smeg.com

1 Avvertenze

1.1 Avvertenze generali di sicurezza

Danni alle persone

• Questo apparecchio e le sue parti accessibili diventano molto calde durante l'uso.
• Non toccare gli elementi riscaldanti durante l'uso.
• Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati.
• I bambini non devono giocare con l'apparecchio.
• Durante l'uso non appoggiare sull'apparecchio oggetti metallici come coltelli, forchette cucchiai e coperchi.
• Spegnere l'apparecchio dopo l'uso.
• Non tentare mai di spegnere una fiamma/incendio con acqua: spegnere l'apparecchio e coprire la fiamma con un coperchio o con una coperta ignifuga.
• Le operazioni di pulizia e manutenzione non devono essere effettuate dai bambini senza sorveglianza.
• Far eseguire l'installazione e gli interventi di assistenza da personale qualificato nel rispetto delle norme vigenti.
  • Non modificare l'apparecchio.

• Non inserire oggetti metallici appuntiti (posate o utensili) nelle feritoie.
- Non tentare mai di riparare l'apparecchio da soli o senza l'intervento di un tecnico qualificato.
- Se il cavo di alimentazione elettrica è danneggiato, contattare subito il servizio di assistenza tecnica che provvederà a sostituire il cavo.

Danni all'apparecchio

• Sulle parti in vetro non utilizzare detergenti abrasivi o corrosivi (es. prodotti in polvere, smacchiatori e spugnette metalliche).
• Utilizzare eventualmente utensili in legno o plastica.
  • Non sedersi sull'apparecchio.
• Non utilizzare getti di vapore per pulire l'apparecchio.
• Non ostruire le aperture, le fessure di ventilazione e di smaltimento del calore.
• Non lasciare l'apparecchio incustodito durante le cotture che possono liberare grassi ed oli.
• Non lasciare oggetti sulle superfici di cottura.
• Non usare in nessun caso l'apparecchio per riscaldare l'ambiente.

Per questo apparecchio

• Prima di sostituire la lampada, assicurarsi che l'apparecchio sia spento.
• Non appoggiarsi o sedersi sulla porta aperta.
• Controllare che non rimangano incastrati oggetti nelle porte.

1.2 Responsabilità del produttore

Il costruttore declina ogni responsabilità per danni subiti da persone e cose causati da:

• uso dell'apparecchio diverso da quello previsto;
• inosservanza delle prescrizioni del manuale d'uso;
• manomissione anche di una singola parte dell'apparecchio;
  • utilizzo di ricambi non originali.

1.3 Scopo dell'apparecchio

• Questo apparecchio è destinato alla cottura di alimenti in ambiente domestico. Ogni altro uso è improprio.
• L'uso di questo apparecchio è consentito ai bambini a partire dagli 8 anni di età e alle persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancata esperienza e conoscenza, supervisionati o istruiti da persone adulte e responsabili per la loro sicurezza.
• L'apparecchio non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza.

1.4 Smaltimento

Questo apparecchio deve essere smaltito separatamente dagli altri rifiuti (direttive 2002/95/CE, 2002/96/CE, 2003/108/CE). Questo apparecchio non contiene sostanze in quantità tali da essere ritenute pericolose per la salute e l'ambiente, in conformità alle attuali direttive europee.

Per smaltire l'apparecchio:

- Tagliare il cavo di alimentazione elettrica e rimuovere il cavo assieme alla spina.

Tensione elettrica Pericolo di folgorazione

• Disattivare l'alimentazione elettrica generale.
  • Staccare il cavo di alimentazione elettrica dall'impianto elettrico.

- Conferire l'apparecchio agli idonei centri di raccolta differenziata dei rifiuti elettrici ed elettronici, oppure riconsegnare l'apparecchio al rivenditore al momento dell'acquisto di una apparecchiatura equivalente, in ragione di uno ad uno.

Si precisa che per l'imballaggio dell'apparecchio vengono utilizzati materiali non inquinanti e riciclabili.

- Conferire i materiali dell'imballaggio agli idonei centri di raccolta differenziata.

Imballi di plastica Pericolo di soffocamento

• Non lasciare incustodito l'imballaggio o parti di esso.
• Non permettere che bambini giochino con i sacchetti di plastica dell'imballaggio.

1.5 Targhetta di identificazione

La targhetta di identificazione riporta i dati tecnici, il numero di matricola e la marcatura. La targhetta di identificazione non deve mai essere rimossa.

1.6 Questo manuale d'uso

Questo manuale d'uso costituisce parte integrante dell'apparecchio e deve essere conservato integro e a portata di mano dell'utente per tutto il ciclo di vita dell'apparecchio.

Prima di usare l'apparecchio leggere attentamente questo manuale d'uso.

1.7 Come leggere il manuale d'uso

Questo manuale d'uso utilizza le seguenti convenzioni di lettura:

Avvertenze

Informazioni generali su questo manuale d'uso, di sicurezza e per lo smaltimento finale.

Descrizione

Descrizione dell'apparecchio e degli accessori.

Uso

Informazioni sull'uso dell'apparecchio e degli accessori, consigli di cottura.

Pulizia e manutenzione

Informazioni per la corretta pulizia e manutenzione dell'apparecchio.

Installazione

Informazioni per il tecnico qualificato: installazione, messa in servizio e collaudo.

Avvertenza di sicurezza

Informazione

Suggerimento

1. Sequenza di istruzioni d'uso.

- Istruzione d'uso singola.

2 Descrizione

2.1 Descrizione generale

1 Pannello comandi
2 Lampada
3 Guarnizione
4 Porta

5 Ventola
6 Telai supporto griglie/teglia

1,2,3...

Ripiano del telaio

2.2 Pannello Comandi

Manopola temperatura (1)

Tramite questa manopola è possibile selezionare la temperatura di cottura, la durata di cottura e impostare le cotture programmate e l'orario.

Display (2)

Utile per visualizzare l'ora corrente, la temperatura di cottura, impostare cotture programmate e programmare il timer contaminuti.

Manopola funzioni (3)

Le diverse funzioni del forno sono adatte a varie modalità di cottura. Dopo aver selezionato la funzione desiderata, impostare la temperatura di cottura tramite la manopola temperatura.

2.3 Altre parti

Ripiani di posizionamento

L'apparecchio dispone di ripiani per il posizionamento di teglie e griglie a diverse altezze. Le altezze d'inserimento sono da intendersi dal basso verso l'alto (vedi 2.1 Descrizione generale).

Illuminazione interna

L'illuminazione interna del forno entra in funzione aprendo la porta, girando la manopola temperatura oppure quando viene selezionata una funzione qualsiasi.

Ventola di raffreddamento

La ventola provvede a raffreddare il forno ed entra in funzione durante la cottura. Il funzionamento della ventola provoca un normale flusso d'aria che esce sopra la porta e che può continuare per un breve periodo anche dopo lo spegnimento dell'apparecchio.

2.4 Accessori disponibili

Su alcuni modelli non tutti gli accessori sono presenti.

Griglia

Utile per il supporto di recipienti con alimenti in cottura.

Griglia per teglia

Da appoggiare sopra alla teglia forno, utile per la cottura di alimenti che possono sgocciolare.

Teglia profonda

Utile per la raccolta dei grassi provenienti da alimenti appoggiati sulla griglia sovrastante e per la cottura di torte, pizze e dolci da forno.

Gli accessori del forno che possono venire a contatto con gli alimenti, sono costruiti con materiali conformi a quanto prescritto dalle leggi in vigore.

Gli accessori originali in dotazione o opzionali possono essere richiesti presso i centri assistenza autorizzati. Utilizzare solo accessori originali del costruttore.

3 Uso

3.1 Avvertenze

Temperatura elevata all'interno del forno durante l'uso Pericolo di ustioni

• Mantenere la porta chiusa durante la cottura.
• Proteggere le mani tramite guanti termici durante la movimentazione di alimenti all'interno del forno.
• Non toccare gli elementi riscaldanti all'interno del forno.
• Non versare acqua direttamente sulle teglie molto calde.
• Non permettere ai bambini di avvicinarsi al forno durante il funzionamento.

Temperatura elevata all'interno del forno durante l'uso Pericolo di incendio o scoppio

• Non vaporizzare prodotti spray nelle vicinanze del forno.
• Non usare o lasciare materiali infiammabili nelle vicinanze del forno.
• Non usare stoviglie o contenitori di plastica per la cottura del cibo.
• Non introdurre nel forno scatolame o contenitori chiusi.
• Non lasciare il forno incustodito durante cotture che possono liberare grassi od oli.
• Rimuovere dal vano forno tutte le teglie e le griglie non utilizzate durante la cottura.

Uso non corretto Rischio di danni alle superfici smaltate

• Non ricoprire il fondo del vano cottura tramite fogli di alluminio o fogli di stagnola.
• Qualora si volesse utilizzare della carta forno, posizionarla in modo che non interferisca con la circolazione di aria calda all'interno del forno.
• Non appoggiare pentole o teglie direttamente sul fondo del vano cottura.
• Non versare acqua direttamente sulle teglie molto calde.

3.2 Primo utilizzo

1. Rimuovere eventuali pellicole protettive all'esterno o all'interno dell'apparecchio e dagli accessori.
2. Rimuovere eventuali etichette (ad eccezione della targhetta con i dati tecnici) da accessori e dal vano cottura.
3. Rimuovere e lavare tutti gli accessori dall'apparecchio (vedi 4 Pulizia e manutenzione).
4. Riscaldare il forno a vuoto alla massima temperatura per rimuovere eventuali residui di fabbricazione.

3.3 Uso degli accessori

Griglie e teglie

Griglie e teglie devono essere inserite nelle guide laterali fino al punto di arresto.

- I blocchi meccanici di sicurezza che impediscono l'estrazione accidentale della griglia devono essere rivolti verso il basso e verso la parte posteriore del forno.

Inserire le griglie e le teglie delicatamente nel forno fino al loro arresto.

Pulire le teglie prima di utilizzarle la prima volta per rimuovere eventuali residui di fabbricazione.

Griglia per teglia

La griglia per teglia va inserita all'interno della teglia. In questo modo è possibile raccogliere il grasso separatamente dal cibo in cottura.

Accensione del forno

Per accendere il forno:

1. Selezionare la funzione di cottura tramite la manopola funzioni.
2. Selezionare la temperatura tramite la manopola temperatura.

Elenco delle funzioni

Eco

La combinazione tra il grill e la resistenza inferiore, è particolarmente indicata per la cottura su singolo ripiano, a bassi consumi energetici.

Statico

Il calore, provenendo contemporaneamente dall'alto e dal basso, rende questo sistema adatto per cucinare particolari tipi di cibo. La cottura tradizionale, denominata anche statica, è adatta per cucinare un solo piatto per volta. Ideale per arrosti di qualsiasi tipo, pane, torte ripiene, è comunque particolarmente indicata per carni grasse come oca e anatra.

Grill

Il calore derivante dalla resistenza grill consente di ottenere ottimi risultati di grigliatura soprattutto con carni di medio/piccolo spessore e, in combinazione con il girarrosto (dove previsto), permette di dare a fine cottura una doratura uniforme. Ideale per salsicce, costine, bacon. Tale funzione permette di grigliare in modo uniforme grandi quantità di cibo, in particolar modo carne.

Statico ventilato

Il funzionamento della ventola, abbinata alla cottura tradizionale, assicura cotture omogenee anche a ricette complesse. Ideale per biscotti e torte, anche cotti simultaneamente su più livelli. (Per le cotture su più livelli si consiglia di utilizzare il 2° e il 4° ripiano)

Grill ventilato

L'aria prodotta dalla ventola addolcisce la decisa onda di calore generata dal grill, consentendo una grigliatura ottimale anche per alimenti di grosso spessore. Ideale per grandi tagli di carne (ad es. stinco di maiale).

Circolare ventilata

La combinazione tra la ventola e la resistenza circolare (incorporata nella parte posteriore del forno) consente la cottura di alimenti diversi su più piani, purché necessitino delle stesse temperature e dello stesso tipo di cottura. La circolazione di aria calda assicura una istantanea ed uniforme ripartizione del calore. Sarà possibile, per esempio, cucinare contemporaneamente (su più ripiani) pesce, verdure e biscotti senza alcuna mescolanza di odori e sapori.

Turbo

La combinazione della cottura ventilata con la cottura tradizionale consente di cucinare con estrema rapidità ed efficacia alimenti diversi su più piani, senza trasmissioni di odori o sapori. Ideale per alimenti di grandi volumi che richiedono cotture intense.

Vapor Clean

Questa funzione facilita la pulizia attraverso l'impiego del vapore generato da una piccola dose d'acqua versata sull'apposita imbutitura posta sul fondo.

3.5 Consigli per la cottura

Consigli generali

• Utilizzare una funzione ventilata per ottenere una cottura uniforme su più livelli.
• Aumentare le temperature non abbrevia i tempi di cottura (il cibo potrebbe risultare molto cotto all'esterno e poco cotto all'interno).

Consigli per la cottura di carni

• I tempi di cottura, variano a seconda dello spessore, della qualità del cibo e dal gusto del consumatore.
• Utilizzare un termometro per carni durante la cottura di arrosti, oppure semplicemente premere con un cucchiaio sull'arrosto. Se questo risulta sodo è pronto, diversamente deve essere cotto ancora per qualche minuto.

Consigli per le cotture con Grill e Grill ventilato

• La grigliatura di carni può essere effettuata sia a forno freddo, sia a forno preriscaldato se si desidera cambiare l'effetto della cottura.
• Nella funzione Grill ventilato, è raccomandato il preriscaldamento del forno prima della grigliatura.
• Si raccomanda la disposizione del cibo al centro della griglia.
• Nella funzione Grill, si consiglia di ruotare la manopola temperatura sul valore più alto in corrispondenza del simbolo -per ottimizzare la cottura.

Consigli per la cottura di dolci e biscotti

• Utilizzare preferibilmente stampi scuri di metallo: aiutano ad assorbire meglio il calore.
• La temperatura e la durata di cottura dipendono dalla qualità e dalla consistenza dell'impasto.
• Per verificare se il dolce è cotto all'interno: al termine della cottura, infilare uno stuzzicadenti nel punto più alto di esso. Se la pasta non si attacca allo stuzzicadenti, il dolce è cotto.
• Se il dolce si affloscia quando viene sfornato, nella successiva cottura diminuire la temperatura impostata di circa 10°C selezionando eventualmente un tempo maggiore di cottura.

Consigli per scongelamento e lievitazione

• Posizionare gli alimenti congelati privi di confezione, in un contenitore senza coperchio sul primo ripiano del forno.
• Evitare la sovrapposizione degli alimenti.
• Per scongelare la carne, utilizzare una griglia riposta sul secondo livello ed una teglia posta sul primo livello. In questo modo il cibo non resta a contatto con il liquido di scongelamento.
• Le parti più delicate possono essere coperte con una pellicola di alluminio.
• Per una buona lievitazione, posizionare sul fondo del forno un contenitore contenente acqua.

Per risparmiare energia

• Arrestare la cottura qualche minuto prima del tempo normalmente impiegato. La cottura proseguirà per i restanti minuti con il calore accumulatosi internamente.
• Ridurre al minimo le aperture della porta, in modo tale da evitare dispersioni di calore.
• Mantenere costantemente pulito l'apparecchio all'interno.

3.6 Display

Spia blocco porta
Spia timer contaminuti
Spia cottura temporizzata con partenza posticipata
Spia del blocco bambini
Spia della cottura temporizzata

Condizioni di funzionamento

Stand-by: Quando la manopola funzione è posizionata 0 il display mostra l'ora corrente.

ON: Quando la manopola funzione è posizionata su qualsiasi funzione diversa da 0 il display mostra la temperatura impostata.

Regolazione dell'ora

Al primo utilizzo, o dopo un'interruzione di corrente, l'apparecchio presenta sul display la simbologia 00:00 lampeggiante. Per poter iniziare qualsiasi cottura è necessario impostare l'ora corrente.

Ruotare la manopola temperatura a destra o a sinistra per diminuire o incrementare l'ora visualizzata. Mantenere ruotata la manopola per avanzare velocemente.

Potrebbe rendersi necessario modificare l'ora corrente, ad esempio a causa dell'ora legale-solare. Mantenere ruotata la manopola temperatura a destra o sinistra fino a che il valore non cambia. Non è possibile modificare l'ora se il forno è nello stato di ON.

Funzioni di cottura

Per selezionare una funzione di cottura, ruotare la manopola di selezione funzione a destra o sinistra. Il forno inizia la cottura alla temperatura pre-impostata. La cottura è preceduta da una fase di preriscaldamento che permette al forno di raggiungere la temperatura di cottura più velocemente. Questa fase è segnalata dal lampeggio del simbolo Al termine del

preriscaldamento il simbolo rimane fisso ed interviene un segnale acustico ad indicare che i cibi possono essere introdotti nel vano forno.

E' possibile interrompere una cottura in qualsiasi momento ruotando la manopola funzioni su 0.

Modifica della temperatura pre-impostata

La temperatura pre-impostata per ogni funzione può essere modificata a piacere dell'utente. In qualsiasi momento durante la cottura ruotare la manopola temperatura a destra o a sinistra per aumentare o diminuire di 5 gradi per volta la temperatura di cottura. Mantenere ruotata la manopola per avere un incremento o una diminuzione più veloce.

Cottura temporizzata

Per cottura temporizzata s'intende quella funzione che permette di iniziare una cottura e terminarla dopo un certo periodo impostato dall'utente.

1. Dopo aver selezionato una funzione e una temperatura di cottura, premere due volte la manopola temperatura. Sul display appaiono le cifre 00:00 e la spia lampeggia.

1. Ruotare la manopola a destra o a sinistra per impostare i minuti di cottura da 00:01 a 12:59. Mantenere ruotata la manopola per avere un incremento o una diminuzione più veloce.

1. Qualche secondo dopo aver selezionato la durata desiderata, la spia smette di lampeggiare e la cottura temporizzata ha inizio.

2. Al termine della cottura sul display viene visualizzata la scritta STOP ed interviene un segnale acustico disattivabile tramite la pressione della manopola temperatura.

Per selezionare una ulteriore cottura temporizzata, ruotare nuovamente la manopola a destra o a sinistra.

Per prolungare la cottura in modalità manuale premere nuovamente la manopola temperatura. L'apparecchio riprende il suo normale funzionamento con le impostazioni di cottura precedentemente selezionate.

Per spegnere l'apparecchio ruotare la manopola funzioni sul simbolo 0.

Modifica dei dati impostati nella cottura temporizzata

Durante il funzionamento, è possibile modificare la durata della cottura temporizzata:

1. Quando la spia fissa e l'apparecchio è in fase di cottura, premere due volte la manopola temperatura. La spia imizia a lampeggiare.

2. Ruotare la manopola temperatura a destra o a sinistra per cambiare la durata di cottura precedentemente impostata.

Cottura programmata

Per cottura programmata s'intende quella funzione che permette di terminare una cottura ad un'orario stabilito dato un tempo impostato dall'utente, con conseguente spegnimento automatico del forno.

1. Dopo aver selezionato una funzione e una temperatura di cottura, premere due volte la manopola temperatura. Sul display appaiono le cifre 00:00 e la spia lampeggia.

1. Ruotare la manopola a destra o a sinistra per impostare i minuti di cottura da 00:01 a 12:59. Mantenere ruotata la manopola per avere un incremento o una diminuzione più veloce.

1. Qualche secondo dopo aver selezionato la durata desiderata, la spia smette di lampeggiare.

2. Premere la manopola temperatura. La spia ampeggia. Ruotare la manopola a destra o a sinistra per impostare l'orario di fine cottura.

3. Dopo alcuni secondi le spie smettono di lampeggiare. L'apparecchio rimane in attesa dell'orario di partenza programmato.

4. Al termine della cottura sul display viene visualizzata la scritta STOP ed interviene un segnale acustico disattivabile tramite la pressione della manopola temperatura.

Per prolungare la cottura in modalità manuale premere nuovamente la manopola temperatura. L'apparecchio riprende il suo normale funzionamento con le impostazioni di cottura precedentemente selezionate.

Per spegnere l'apparecchio ruotare la manopola funzioni sul simbolo 0.

Per ragioni di sicurezza, non è possibile impostare soltanto l'orario di fine cottura senza averne programmato la sua durata.

Modifica dei dati impostati nella cottura programmata

Durante il funzionamento, è possibile modificare la durata della cottura programmata:

1. Quando le spie 📄, sono fisse e l'apparecchio è in attesa di iniziare la cottura, premere la manopola temperatura. La spia 📃 inizia a lampeggiare.

2. Ruotare la manopola temperatura a destra o a sinistra per cambiare la durata di cottura precedentemente impostata.

3. Premere nuovamente la manopola temperatura. La spia spegne e la spia tizia a lampeggiare. Sul display viene visualizzato l'orario di fine cottura.

4. Ruotare la manopola temperatura a destra o a sinistra per posticipare l'orario di fine cottura.

5. Dopo qualche secondo le spie smettono di lampeggiare e la cottura programmata riprende il suo funzionamento con le nuove impostazioni.

Contaminuti

Questa funzione non interrompe la cottura, ma aziona soltanto la suoneria.

1. Premere la manopola temperatura. Sul display appaiono le cifre 00:00 e la spia 🔒 lampeggia.

1. Ruotare la manopola a destra o a sinistra per impostare la durata (da 1 minuto fino a 4 ore). Dopo qualche secondo, la spia smette di lampeggiare ed il conto alla rovescia ha inizio.

2. Selezionare la funzione desiderata per la cottura ed attendere che il segnale acustico avvisi l'utente che il tempo è terminato.

3. Premere la manopola temperatura p spegnere il segnale acustico. La spia lampeggia.

1. Ruotare la manopola a destra o a sinistra per selezionare un ulteriore contaminuti.

Menù secondario

L'apparecchio è dotato di un menù secondario a scomparsa che permette all'utente di:

• Attivare o disattivare la Sicurezza Bambini.
• Attivare o disattivare la modalità Show Room (che disattiva tutti gli elementi riscaldanti, facendo funzionare soltanto il pannello comandi).
• Attivare o disattivare la modalità Bassa Potenza.

Con l'apparecchio nello stato di Stand-By

1. Premere e mantenere premuta la manopola temperatura per almeno 5 secondi.
2. Ruotare la manopola temperatura a destra o a sinistra per cambiare lo stato dell'impostazione (ON/OFF).
3. Premere la manopola temperatura per passare alla modalità successiva.

Modalità Sicurezza Bambini: Questa modalità permette all'apparecchio di bloccare automaticamente i comandi dopo un minuto di normale funzionamento senza alcun intervento da parte dell'utente.

Nel normale funzionamento è indicata dall'accensione della spia.

Per disinserire il blocco temporaneamente durante una cottura, mantenere premuta la manopola temperatura per 5 secondi. Dopo un minuto dall'ultima impostazione il blocco ritorna attivo.

Nel caso in cui vengano toccate o variate le posizioni delle manopole temperatura e funzioni, sul display verrà visualizzata per due secondi la dicitura "bloc".

Modalità Show Room (solo per espositori): Questa modalità permette all'apparecchio di disattivare gli elementi riscaldanti, ma allo stesso tempo di mantenere attivo il pannello comandi.

Per utilizzare normalmente l'apparecchio è necessario impostare su OFF questa modalità.

Modalità Bassa Potenza: Questa modalità permette all'apparecchio di limitare la potenza utilizzata.

HI: potenza normale.

LO: bassa potenza.

Nel caso in cui vengano toccate o variate le posizioni delle manopole temperatura e funzioni, sul display verrà visualizzata per due secondi la dicitura "bloc".

Tabella indicativa delle cotture

Pietanze Peso (Kg) Funzione			Posizione guida dal basso	Temperatura (°C)	Tempo (minuti)
Lasagne	3 - 4 Statico 1 220 - 230 45 - 50
Pasta al forno	3 - 4 Statico 1 220 - 230 45 - 50
Arrosto di vitello	2 Turbo	2 180 - 190 90 - 100
Lonza di maiale	2 Turbo	2 180 - 190 70 - 80
Salsicce	1,5 Grill	ventilato 4 280 15
Roast beff	1 Turbo	2 200 40 - 45
Coniglio arrosto	1,5 Circolare 2 180 - 190 70 - 80
Fesa di tacchino	3 Turbo	2 180 - 190	110 - 120
Coppa al forno	2 - 3	Turbo 2 180 - 190	170 - 180
Pollo arrosto	1,2 Turbo	2 180 - 190 65 - 70
					Lato 1	Lato 2
Braciole di maiale	1,5 Grill	ventilato 4 280	15	5
Costine	1,5 Grill	ventilato 4 280	10 10
Pancetta di maiale	0,7	Grill	5	250 - 280	7	8
Filetto di maiale	1,5 Grill	ventilato 4 250 - 280	10	5
Filetto di manzo	1	Grill	5	250 - 280	10	7
Trotta salmonata	1,2 Turbo	2 150 - 160 35 - 40
Coda di rospo	1,5 Turbo	2 160 60 - 65
Rombo	1,5 Turbo	2 160 45 - 50
Pizza	1 Turbo	2 280	8 - 9
Pane	1 Circolare 2 190 - 200 25 - 30
Focaccia	1 Turbo	2 180 - 190 20 - 25
Ciambella	1 Circolare 2 160 55 - 60
Crostata di marmellata	1 Circolare 2 160 35 - 40
Torta di ricotta	1 Circolare 2 160 - 170 55 - 60
Tortellini farciti	1 Turbo	2 160 20 - 25
Torta paradiso	1,2 Circolare 2 160 55 - 60
Bignè	1,2 Turbo	2 180 80 - 90
Pan di spagna	1 Circolare 2 150 - 160 55 - 60
Torta di riso	1 Turbo	2 160 55 - 60
Brioches	0,6 Circolare 2 160 30 - 35

I tempi indicati in tabella non comprendono i tempi di preriscaldamento e sono indicativi.

4 Pulizia e manutenzione

4.1 Avvertenze

Uso non corretto Rischio di danni alle superfici

• Non utilizzare getti di vapore per pulire l'apparecchio.
• Sulle parti in acciaio o trattate superficialmente con finiture metalliche (ad es. anodizzazioni, nichelature, cromature) non utilizzare prodotti per la pulizia contenenti cloro, ammoniaca o candeggina.
• Sulle parti in vetro non utilizzare detergenti abrasivi o corrosivi (es. prodotti in polvere, smacchiatori e spugnette metalliche).
  • Non utilizzare materiali ruvidi, abrasivi o raschietti metallici affilati.

4.2 Pulizia delle superfici

Per una buona conservazione delle superfici occorre pulirle regolarmente al termine di ogni utilizzo, dopo averle lasciate raffreddare.

4.3 Pulizia ordinaria giornaliera

Usare sempre e solo prodotti specifici che non contengano abrasivi o sostanze acide a base di cloro.

Versare il prodotto su un panno umido e passare sulla superficie, risciacquare accuratamente e asciugare con uno straccio morbido o con un panno in microfibra.

4.4 Macchie di cibo o residui

Evitare nel modo più assoluto l'uso di spugne in acciaio e raschietti taglienti per non danneggiare le superfici.

Usare i normali prodotti, non abrasivi, eventualmente con l'ausilio di utensili in legno o materiale plastico. Risciacquare accuratamente e asciugare con uno straccio morbido o con un panno in microfibra.

Evitare di lasciar seccare all'interno dell'apparecchio residui di cibo a base zuccherina (es. marmellata). perché potrebbero rovinare lo smalto all'interno dell'apparecchio.

4.5 Smontaggio della porta

Per facilitare le operazioni di pulizia è consigliabile rimuovere la porta e posizionarla su un canovaccio.

Per rimuovere la porta, procedere come segue:

1. Aprire completamente la porta e inserire due pernetti nei fori delle cerniere indicati in figura.

1. Afferrare la porta ai due lati con entrambe le mani, sollevarla verso l'alto formando un'angolo di circa 30° ed estrarla.

1. Per rimontare la porta inserire le cerniere nelle apposite fessure poste sul forno assicurandosi che le scanalature A si appoggino completamente alle fessure. Abbassare la porta verso il basso e una volta posizionata rimuovere i pernetti dai fori delle cerniere.

4.6 Pulizia dei vetri porta

Si consiglia di mantenere i vetri porta sempre ben puliti. Utilizzare carta assorbente da cucina. In caso di sporco persistente, lavare con una spugna umida e detergente comune.

Si consiglia l'utilizzo di prodotti per la pulizia distribuiti dal costruttore.

4.7 Smontaggio dei vetri interni

Per facilitare le operazioni di pulizia, i vetri interni che compongono la porta possono essere smontati.

1. Rimuovere il vetro interno tirandolo delicatamente verso l'alto nella parte posteriore seguendo il movimento indicato dalle frecce (1).

2. Successivamente tirare il vetro verso l'alto nella parte anteriore (2). In tal modo, i 4 perni fissati al vetro si sganciano dalle loro sedi sulla porta.

1. Su alcuni modelli è presente un vetro intermedio. Rimuovere il vetro intermedio sollevandolo verso l'alto.

Pulizia e manutenzione

1. Pulire il vetro esterno e quelli rimossi in precedenza. Utilizzare carta assorbente da cucina. In caso di sporco persistente lavare con una spugna umida e detergente neutro.

1. Reinserire i vetri nell'ordine inverso alla rimozione.

2. Riposizionare il vetro interno. Fare attenzione a centrare ed incastrare i 4 perni nelle loro sedi sulla porta, mediante una leggera pressione.

4.8 Pulizia all'interno del forno

Per una buona conservazione del forno occorre pulirlo regolarmente dopo averlo lasciato raffreddare.

Estrarre tutte le parti rimovibili.

Pulire le griglie forno con acqua calda e detergenti non abrasivi, sciacquare ed asciugare con cura le parti umide.

Si consiglia di far funzionare il forno alla massima temperatura per circa 15/20 minuti dopo aver utilizzato prodotti specifici, al fine di eliminare eventuali residui.

Per facilitare le operazioni di pulizia, si consiglia di rimuovere la porta.

Rimozione dei telai supporto griglie/teglie

La rimozione dei telai guida permette un'ulteriore facilità di pulizia delle parti laterali. Questa operazione va effettuata ogni qual volta si utilizzi il ciclo di pulizia automatico (solo su alcuni modelli).

Per rimuovere i telai guida. Tirare il telaio verso l'interno del forno in modo da sganciarlo dall'incastro A, successivamente sfilarlo dalle sedi poste sul retro B.

Al termine della pulizia ripetere le operazioni appena descritte per riposizionare i telai guida.

4.9 Vapor Clean: pulizia assistita del forno (solo su alcuni modelli)

Vapor Clean è un procedimento di pulizia assistita che facilita la rimozione della sporcizia. Grazie a questo procedimento è possibile pulire l'interno del forno con estrema facilità. I residui di sporco vengono ammorbiditi dal calore e dal vapore acqueo facilitando la loro successiva rimozione.

Uso non corretto Rischio di danni alle superfici

• Asportare dall'interno del forno residui consistenti di cibo o traboccamenti derivanti da cotture precedenti.
• Eseguire le operazioni relative alla pulizia assistita solamente a forno freddo.

Operazioni preliminari

Prima di avviare il Vapor Clean:

• Rimuovere tutti gli accessori all'interno del forno. La protezione superiore può rimanere all'interno del forno.
• Versare circa 40cc di acqua sul fondo del forno. Prestare attenzione a non fuoriuscire dall'incavo.

Pulizia e manutenzione

- Mediante un nebulizzatore a spruzzo, nebulizzare una soluzione di acqua e detersivo per i piatti all'interno del forno. Dirigere lo spruzzo verso le pareti laterali, verso l'alto, il basso e verso il deflettore.

• Chiudere la porta.

Si consiglia di effettuare al massimo 20 nebulizzazioni.

Impostazione del Vapor Clean

1. Ruotare la manopola funzioni e la manopola temperatura sul simbolo

1. Impostare una durata di cottura di 18 minuti tramite la procedura di durata cottura meglio illustrata al paragrafo "Cottura programmata".

2. Dopo circa 6 secondi dall'ultimo intervento sui tasti del programmatore, il ciclo di pulizia Vapor Clean ha inizio.

3. Al termine del ciclo di pulizia Vapor Clean il timer disattiva gli elementi riscaldanti del forno, entra in funzione la suoneria e i numeri sul quadrante lampeggiano.

Termine del ciclo di pulizia Vapor Clean

1. Aprire la porta e agire sullo sporco meno ostinato con un panno in microfibra.
2. Sulle incrostazioni più resistenti utilizzare una spugna antigraffio con filamenti in ottone.
3. In caso di residui di grasso, è possibile utilizzare prodotti specifici per la pulizia dei forni.
4. Rimuovere l'acqua residua all'interno del forno.
5. Per una maggiore igiene e per evitare che gli alimenti acquisiscano odori sgradevoli, effettuare un asciugatura del forno mediante una funzione ventilata a 160°C per circa 10 minuti.

Si consiglia l'uso di guanti in gomma durante queste operazioni.

Per facilitare la pulizia manuale delle parti più difficili da raggiungere, si consiglia di rimuovere la porta.

Pulizia e manutenzione

4.10 Manutenzione straordinaria

Parti sotto tensione elettrica Pericolo di folgorazione

- Disattivare l'alimentazione elettrica del forno.

Sostituzione della lampada di illuminazione interna

1. Rimuovere tutti gli accessori all'interno del forno.
2. Rimuovere i telai di supporto griglie/teglie.
3. Rimuovere il coperchio della lampada tramite un utensile (ad esempio un cacciavite).

1. Sfilare e rimuovere la lampada.

Non toccare la lampada alogena direttamente con le dita, ma munirsi di una copertura isolante.

1. Sostituire la lampada con una simile (40W).
2. Rimontare il coperchio correttamente lasciando la sagomatura del vetro interna rivolta verso la porta.
3. Premere a fondo il coperchio in modo che aderisca perfettamente al portalampada.

Smontaggio della guarnizione (esclusi modelli pirolitici)

Per un'accurata pulizia del forno, la guarnizione della porta è removibile. Ai quattro angoli sono posizionati dei ganci che la fissano al bordo. Tirare verso l'esterno 4 angoli i bordi della guarnizione per staccare i ganci.

Il display è completamente spento:

• Controllare l'alimentazione di rete.
• Controllare se un'eventuale interrutore omnipolare a monte dell'alimentazione dell'apparecchio è in posizione di "On".

L'apparecchio non scalda:

- Controllare se è stata impostata la modalità "show room" (per maggiori dettagli vedi il paragrafo "Menù secondario").

I comandi non rispondono:

- Controllare se è stata impostata la modalità "blocco bambini" (per maggiori dettagli vedi il paragrafo "Menù secondario").

I tempi di cottura risultano elevati rispetto a quelli indicati in tabella:

- Controllare se è stata impostata la modalità "bassa potenza" (per maggiori dettagli vedi il paragrafo "Menù secondario").

Dopo il ciclo di pulizia automatica (pirolisi) non si riesce a selezionare alcuna funzione:

- Verificare se il blocco porta si è disinserito. In caso contrario il forno è disposto di una protezione che non permette la selezione di una funzione mentre è attivo il blocco porta. Questo perché all'interno del forno vi sono ancora temperature elevate che non permetterebbero nessun tipo di cottura.

Il display visualizza la dicitura "ERR4":

- Il blocco porta non si è agganciato bene alla porta, questo perché è possibile che la porta sia stata aperta accidentalmente durante l'attuazione di esso. Spegnere e riaccendere il forno attendendo qualche minuto prima di selezionare di nuovo un ciclo di pulizia.

Aprendo la porta durante una funzione ventilata la ventola si arresta:

- Non è un guasto, è un normale funzionamento del prodotto, utile quando si agisce sui cibi durante la cottura per evitare eccessive fuoriuscite di calore. Alla chiusura della porta la ventola riprenderà il suo normale funzionamento.

Nel caso il problema non sia stato risolto o per altre tipologie di guasti, contattare il servizio assistenza di zona.

5 Installazione

5.1 Collegamento elettrico

Tensione elettrica Pericolo di folgorazione

• Far eseguire il collegamento elettrico a personale tecnico abilitato.
• È obbligatorio il collegamento di terra secondo le modalità previste dalle norme di sicurezza dell'impianto elettrico.
• Utilizzare cavi resistenti alla temperatura di almeno 90 °C.
• Disattivare l'alimentazione elettrica generale.

Informazioni generali

Controllare che le caratteristiche della rete elettrica siano adatte ai dati riportati sulla targhetta.

La targhetta di identificazione, con i dati tecnici, il numero di matricola e la marcatura è visibilmente posizionata sull'apparecchio.

La targhetta non deve mai essere rimossa. L'apparecchio funziona a 220-240 V\~.

Utilizzare un cavo tripolare (cavo 3 x 1,5 mm2, in riferimento alla sezione del conduttore interno).

Provvedere al collegamento di terra con un cavo più lungo degli altri di almeno 20 mm.

Collegamento fisso

Prevedere sulla linea di alimentazione un dispositivo di interruzione onnipolare in conformità con le regole di installazione. Il dispositivo di interruzione deve essere situato in posizione facilmente raggiungibile e in prossimità dell'apparecchio.

Collegamento con spina e presa

Controllare che spina e presa siano dello stesso tipo.

Evitare l'utilizzo di riduzioni, adattatori o derivatori in quanto potrebbero provocare riscaldamenti o bruciature.

5.2 Sostituzione del cavo

Tensione elettrica Pericolo di folgorazione

- Disattivare l'alimentazione elettrica generale.

1. Svitare le viti del carter del retro e rimuovere il carter per accedere alla morsettiera.

1. Sostituire il cavo.
2. Assicurarsi che i cavi (forno o eventuale piano cottura) seguano il percorso ottimale, in modo tale da evitare qualsiasi contatto con l'apparecchio.

Installazione

5.3 Posizionamento

Apparecchio pesante Pericolo di ferite da schiacciamento

- Posizionare l'apparecchio nel mobile con l'aiuto di una seconda persona.

Pressione sulla porta aperta Rischio di danni all'apparecchio

- Non usare la porta aperta come leva per posizionare l'apparecchio nel mobile.

• Non esercitare pressioni eccessive sulla porta aperta.

Sviluppo di calore durante il funzionamento dell'apparecchio Rischio di incendio

- Controllare che il materiale del mobile sia resistente al calore.

- Controllare che il mobile disponga delle aperture richieste.

Boccole di fissaggio

Togliere i tappi boccola inserite sulla facciata del forno.

Posizionare l'apparecchio nell'incasso.

Fissare l'apparecchio al mobile con le viti.

Coprire le boccole con i tappi precedentemente rimossi.

Ingombri dell'apparecchio (mm)

Incasso sotto piani di lavoro (mm) Incasso a colonna (mm)

Assicurarsi che la parte posteriore/inferiore del mobile disponga di un'apertura di circa 60 mm.

Assicurarsi che nella parte superiore/posteriore il mobile abbia una apertura di circa 35-40 mm di profondità.
