Tipo di prodotto	Cappa aspirante da cucina
Installazione	A parete, versione aspirante o filtrante
Larghezza	60 cm
Profondità	50 cm
Altezza	Da 65 cm a 115 cm regolabile
Peso netto	14 kg
Materiale	Acciaio inox spazzolato
Alimentazione	230 V ~ 50 Hz
Potenza motore	140 W
Illuminazione	2 lampade LED 3 W
Numero di velocità	4 velocità, di cui una di tipo boost
Portata d'aria massima	480 m³/h
Rumorosità massima	62 dB(A)
Diametro tubo di scarico	150 mm
Filtro antigrasso	Filtro in alluminio lavabile
Filtro a carbone attivo	Opzionale, per modalità filtrante
Comandi	Pulsanti a pressione
Manutenzione	Lavare il filtro antigrasso ogni 2-3 mesi
Grado di protezione	Classe I
Ricambi	Filtri, lampade LED e motore disponibili
Codice modello	AKR 480/IX

Domande frequenti - AKR 480/IX WHIRLPOOL

Quali sono le dimensioni della cappa AKR 480/IX?

La cappa Whirlpool AKR 480/IX ha una larghezza di 60 cm, una profondità di 50 cm e un'altezza regolabile da 65 a 115 cm. Grazie a queste dimensioni si adatta alla maggior parte delle cucine standard.

Come si installa la cappa Whirlpool AKR 480/IX?

Si installa a parete, collegandola a una canna fumaria o al sistema di ricircolo. La distanza consigliata dal piano di cottura è di 65-75 cm per cucine elettriche e di 75-85 cm per quelle a gas. Utilizzare il diametro del tubo di scarico di 150 mm per un'efficienza ottimale.

Come si pulisce il filtro antigrasso?

Il filtro antigrasso in alluminio va rimosso e lavato a mano o in lavastoviglie con sapone neutro. Si consiglia di pulirlo ogni 2-3 mesi per mantenere la massima capacità di aspirazione e prevenire odori.

È possibile usare la cappa in modalità filtrante senza scarico esterno?

Sì, la AKR 480/IX può funzionare in modalità filtrante. In questo caso è necessario installare il filtro a carbone attivo (opzionale) che assorbe gli odori e immette l'aria pulita nella stanza. Va sostituito ogni 3-4 mesi o secondo l'uso.

Come si sostituisce una lampada LED?

Spegnere la cappa e scollegarla elettricamente. Rimuovere il diffusore o il vetro di copertura, sganciare la lampada LED difettosa e inserire una nuova lampada compatibile. In caso di dubbio, consultare il manuale o un tecnico.

Qual è la portata massima di aspirazione?

La portata massima dichiarata è di 480 m³/h, sufficiente per una cucina di dimensioni medie. Le 4 velocità permettono di regolare l'intensità: dalla più bassa per cotture delicate alla velocità boost per eliminare rapidamente fumi e vapori.

Quanto è rumorosa la cappa?

La rumorosità massima è di circa 62 dB(A) alla massima velocità. Nelle velocità più basse il livello sonoro è inferiore, intorno ai 48-52 dB(A), ideale per una conversazione normale.

La cappa è dotata di telecomando?

Il modello AKR 480/IX è dotato di comandi a pulsante frontali. Non è incluso alcun telecomando: tutte le funzioni si impostano direttamente dal pannello di controllo.

Che manutenzione richiede la cappa nel tempo?

Oltre alla pulizia del filtro antigrasso, vanno pulite periodicamente le superfici in acciaio con un panno morbido e detersivo non aggressivo. Le lampade LED hanno una lunga durata, ma se si guastano vanno sostituite con ricambi originali.

Quali ricambi sono disponibili per l'AKR 480/IX?

I ricambi principali includono filtro antigrasso, filtro a carbone attivo, lampade LED, motore e pannello comandi. Controllare il codice modello sulla targhetta per ordinare il pezzo compatibile.

MANUALE UTENTE AKR 480/IX WHIRLPOOL

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore rispetto a quella specificata, bisogna tenerne conto. Si consiglia di consultare un tecnico qualificato per l'installazione. Per il montaggio seguire la numerazione (1⇒2⇒3⇒.....).

Non dare corrente all'apparecchio finché l'installazione non è totalmente completata.

Attenzione! Verificare se il tubo di scarico e le fascette di fissaggio sono forniti a corredo. In caso contrario, vanno acquistati a parte.

Nota: I particolari contrassegnati con il simbolo “(*)” sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Prodotto dal peso eccessivo, la movimentazione e installazione della cappa deve essere fatta da almeno due o più persone.

INSTALLAZIONE - ISTRUZIONI DI MONTAGGIO

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte delle pareti/dei soffitti. È tuttavia necessario interpellare un tecnico qualificato per verificare l'idoneità dei materiali in base al tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusta/o da sostenere il peso della cappa.

Nel momento in cui si effettua il collegamento elettrico, scollegare la rete elettrica agendo sul quadro generale domestico.

FIG. I

I. Regolare l'estensione della struttura di supporto della cappa, da questa regolazione dipenderà la altezza finale della cappa. Nota: In alcuni casi la sezione superiore del traliccio e fissata alla sezione inferiore con I o più viti, eventualmente verificare e toglierle temporaneamente per permettere la regolazione della struttura di supporto.

1. Fissare le due sezioni della struttura con un totale di 16 viti (4 per angolo).

Applicare sulla sezione superiore, per estensioni superiori alla minima, 1 o 2 staffe (in base a quanto previsto a corredo) per rinforzare la stessa.

Nota: per motivi di trasporto 1 staffa potrebbe essere già temporaneamente fissata con 2 viti al traliccio, eventualmente spostarla nella posizione desiderata o ultimare il suo fissaggio con 6 viti aggiuntive.

A tale scopo procedere come segue:

a. Allargare leggermente le staffe da fissare in modo da poterle applicare all'esterno della struttura.

b. Posizionare la staffa di rinforzo subito sopra il punto di fissaggio delle due sezioni della struttura e fissare con un totale di 8 viti (2 per angolo).

Se fornita, fissare la seconda staffa di rinforzo in posizione equidistante tra la prima staffa di rinforzo ed il lato superiore del traliccio, fissare con 8 viti (2 per angolo).

Nota: nel posizionare e fissare la/e staffa/e di rinforzo verificare che queste non impediscano un agevole fissaggio del tubo di scarico (versione aspirante) o del deflettore (versione filtrante).

1. Agganciare la cappa al traliccio, controllare il perfetto aggancio - per agganciare la cappa al traliccio avvitare con decisione le 16 viti (4 per angolo).

2. Sulla verticale del piano di cottura, applicare lo schema di foratura al soffitto (il centro dello schema dovrà corrispondere al centro del piano di cottura ed i lati dovranno esser paralleli ai lati del piano di cottura-il lato dello schema con la scritta FRONT corrisponde al lato pannello di controllo). Predisporre il collegamento elettrico.

3. Forare come indicato (6 fori per 6 tasselli a muro- 4 tasselli per l'aggancio), avvitare 4 viti sui fori esterni lasciando uno spazio tra la testa della vite e il soffitto di circa 1 cm.

4. Agganciare il traliccio al soffitto alle 4 viti (vedi operazione 4).

5. Avvitare con decisione le 4 viti.

6. Introdurre ed avvitare con decisione altre 2 viti sui fori per il fissaggio di sicurezza rimasti liberi.

7. Introdurre un tubo di scarico all'interno del traliccio e collegarlo all'anello di raccordo del vano motore (tubo di scarico e fascette di fissaggio non fornite). Il tubo di scarico dovra essere sufficientemente lungo da raggiungere l'esterno (Versione aspirante) o il deflettore F (Versione filtrante).

8. Solo per versione filtrante: montare il deflettore F sul traliccio e fissarlo con 4 viti alla apposita staffa, collegare infine il tubo di scarico all'anello di connessione posto sul deflettore.

II. Eseguire la connessione elettrica alla rete domestica, la rete elettrica dovrà essere alimentata solo ad installazione ultimata.

FIG. 2

1. Applicare i dadi forniti di ganci di fissaggio all'interno delle sezioni dei camini superiori e inferiori in corrispondenza delle asole rettangolari, in totale devono essere montati 14 dadi.

2. Accoppiare le due sezioni superiori del camino a copertura del traliccio in maniera che le feritoie presenti sulle sezioni siano poste una sullo stesso lato del pannello comandi e l'altra sul lato opposto.

Avvitare le due sezioni con 8 viti (4 per lato- vedi anche lo schema in pianta per l'accoppiamento delle due sezioni).

1. Fissare al traliccio l'assieme camino superiore, in prossimità del soffitto, con due viti (una per lato).

FIG. 3

1. Accoppiare le due sezioni inferiori del camino a copertura del traliccio, utilizzare 6 viti (3 per lato vedi anche lo schema in pianta per l'accoppiamento delle due sezioni).

2. Inserire la sezione inferiore del camino nella apposita sede a copertura completa del vano motore e della scatola connessioni elettriche, e fissare con due viti dall'interno della cappa.

3. Applicare 2 mostrine (fornite a corredo) a copertura dei punti di fissaggio delle sezioni del camino inferiore (ATTENZIONE! LE MOSTRINE PER IL CAMINO INFERIORE SONO RICONOSCIBILI PERCHE' PIU' STRETTE E MENO PROFONDE).

Le mostrine più larghe e più profonde sono quelle da utilizzare per il camino superiore, queste vanno tagliate a misura.

1. Rialimentare la rete elettrica agendo sul pannello elettrico centrale e controllare il corretto funzionamento della cappa.

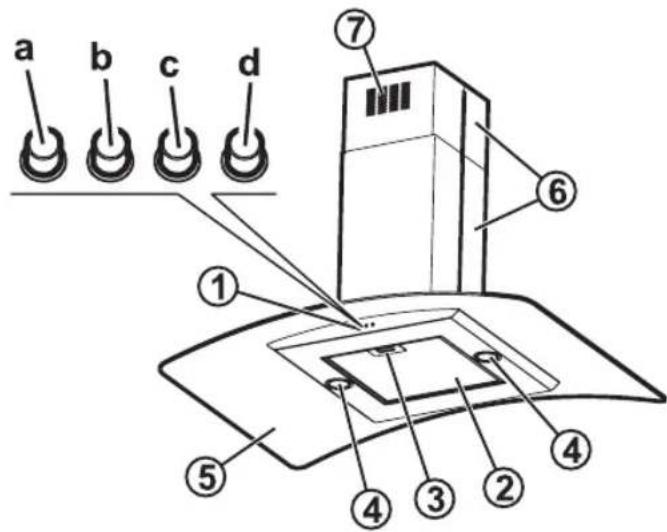

I. Pannello comandi

a. Tasto ON/OFF luci
b. Tasto ON/OFF aspirazione e selezione potenza di aspirazione minima.
c. Tasto selezione potenza di aspirazione media.
d. Tasto selezione potenza di aspirazione massima.
2. Filtro antigrasso
3. Maniglia di sgancio del filtro antigrasso
4. Lampada alogena
5. Schermo vapori
6. Camino telescopico
7. Uscita aria (solo per utilizzo in versione filtrante)

Filtri antigrasso:

Il filtro metallico antigrasso ha una durata illimitata e deve essere lavato una volta al mese a mano od in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro grassi potrebbe opacizzarsi, ma il suo potere filtrante non cambia assolutamente.

a. premere la maniglia per estrarre il filtro

b. estrarlo.

Dopo aver lavato e lasciato asciugare procedere nel senso inverso per il rimontaggio.

Lampade alogene:

Utilizzare un piccolo cacciavite a taglio o altro utensile idoneo per fare leva. Richiudere con fissaggio a scatto.

Usare solo lampade alogene da 12V - 20W max - G4 avendo cura di non toccarle con le mani.

Filtro a carboni attivi

(solo per modelli ad installazione filtrante):

Il filtro al carbone deve essere lavato una volta al mese in lavastoviglie alla più alta temperatura, usando un normale detergente per lavastoviglie. Si consiglia di lavare il filtro da solo.

Dopo il lavaggio il filtro al carbone per essere riattivato deve essere asciugato in forno a 100 °C per 10 minuti.

Sostituire il filtro a carbone ogni 3 anni.

Montaggio del filtro al carbone:

I. Togliere il filtro antigrasso.
2. Togliere il telaio reggifiltro girando di 90° i pomelli.
3. Montare il filtro al carbone "i" all'interno del telaio reggifiltro "h".

Procedere in senso inverso per riposizionare il telaio reggifiltro e il filtro antigrasso al loro posto.

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

I. Imballo

Il materiale di imballo è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio. Per lo smaltimento seguire le normative locali. Il materiale di imballaggio (sacchetti di plastica, parti in polistirolo, ecc.) deve essere tenuto fuori dalla portata dei bambini in quanto potenziale fonte di pericolo.

2. Prodotto

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto, o sulla documentazione di accompagnamento, indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

PRECAUZIONI E SUGGERIMENTI GENERALI ATTENZIONE!

- L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.

- I bambini devono essere controllati affinché non giochi con l'apparecchio.

I. Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata. Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

1. Non cucinare cibo alla fiamma ("flambé") sotto la cappa. L'uso di una fiamma libera potrebbe causare un incendio.

2. Non lasciate la padella incustodita quando friggete dei cibi, in quanto l'olio di cottura potrebbe infiammarsi.

3. Una manutenzione e pulizia costante garantiscono il buon funzionamento e le buone prestazioni della cappa. Pulire spesso tutte le incrostazioni dalle superfici sporche. Togliere e pulire o cambiare il filtro con frequenza. Non è permesso utilizzare materiale infiammabile per convogliare l'aria aspirata.

4. Se la cappa è utilizzata insieme ad altri apparecchi che impiegano gas o altri combustibili, la pressione negativa del locale non deve essere superiore a 4 Pa (4 x 10 ^-5 bar). Per questo motivo, assicuratevi che il locale sia adeguatamente arieggiato.

5. L'aria aspirata dalla cappa non deve essere eliminata attraverso la canna fumaria del riscaldamento o di apparecchi che impiegano gas o altri combustibili.

6. Il locale deve disporre di sufficiente ventilazione, quando la cappa viene utilizzata contemporaneamente ad altri apparecchi che impiegano gas ed altri combustibili.

7. Prima di toccare le lampade sincerarsi che siano fredde.

8. L'aria di scarico non deve essere scaricata in un condotto utilizzato per evacuare i fumi prodotti da apparecchi a combustione di gas o di altri combustibili, ma deve avere l'uscita indipendente. Devono essere rispettate tutte le normative nazionali relative allo scarico dell'aria.

9. La cappa non è un piano di appoggio, perciò non disporre oggetti ne sovraccaricare la cappa.

II. Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Nota: per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE: prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente e NON sia rimasto schiacciato nell'alloggiamento della stessa in fase di installazione.

Pulizia della cappa

Attenzione! La mancata rimozione di oli/grassi (almeno I volta al mese) potrebbe essere causa d'incendio.

Usare un panno morbido con un detersivo neutro. Non utilizzare mai sostanze abrasive ne alcool.

Prima di usare la cappa

Per utilizzare al meglio la vostra cappa, vi invitiamo a leggere attentamente le istruzioni per l'uso e conservarle in caso di necessità. Conservare il materiale di imballo (sacchetti di plastica, pezzi di polistirolo, etc.) fuori dalla portata dei bambini, in quanto potenziale fonte di pericolo.

Verificare che la cappa non abbia subito danni durante il trasporto.

Dichiarazione di conformità

Questo prodotto è stato concepito, costruito ed immesso sul mercato in conformità ai seguenti:

- obiettivi di sicurezza della Direttiva "Bassa Tensione" 2006/95/CE (che sostituisce la 73/23/CEE e successivi emendamenti)

- requisiti di protezione della Direttiva "EMC" 89/336/CEE modificata dalla successiva direttiva 93/68/CEE.

Guida ricerca guasti

Se la cappa non funziona:

- La spina è inserita bene nella presa di corrente?

• C'è un'interruzione di corrente?

Se la cappa non aspira a sufficienza:

• Avete scelto la velocità giusta?

• Bisogna pulire o sostituire i filtri?

• Le uscite dell'aria sono ostruite?

Se la lampadina non funziona:

• Bisogna sostituire la lampadina?

• La lampadina è stata montata correttamente?

SERVIZIO ASSISTENZA TECNICA

Prima di contattare il Servizio Assistenza

I. Verificare se non è possibile eliminare da soli gli inconvenienti (vedere "Guida ricerca guasti").

1. Spegnere e riavviare l'apparecchio per accertarsi che l'inconveniente sia stato ovviato.

2. Se il risultato è negativo, contattare il Servizio Assistenza.

Comunicare:

- il tipo di guasto,

- il modello del prodotto rilevabile sulla targhetta matricola posizionata all'interno della cappa visibile una volta tolti i filtri antigrasso,

- il vostro indirizzo completo,

- il vostro numero e prefisso telefonico,

- il numero Service (la cifra che si trova sotto la parola SERVICE, sulla targhetta matricola posta all'interno della cappa dietro il filtro antigrasso).

Qualora si renda necessaria una riparazione, rivolgersi ad un Centro di Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

La mancata osservanza di queste istruzioni può compromettere la sicurezza e la qualità del prodotto.
