Tipo di prodotto	Frigorifero combinato a libera installazione
Marca	Rex
Modello	ERN2201AOW
Colore	Bianco
Larghezza	59,5 cm
Altezza	177,5 cm
Profondità	54,5 cm
Peso	58 kg
Capacità totale	246 L
Capacità frigorifero	168 L
Capacità congelatore	78 L
Classe energetica	E
Consumo energetico annuale	242 kWh/anno
Classe climatica	SN-T
Livello di rumore	38 dB
Sistema di raffreddamento	No Frost
Sbrinamento	Automatico
Illuminazione interna	LED
Numero ripiani frigorifero	4 ripiani in vetro
Alimentazione elettrica	220-240 V, 50 Hz
Cerniere porta	Reversibili
Accessori inclusi	1 cassetto frutta e verdura, 2 vaschette porta uova

Domande frequenti - ERN2201AOW REX

Come si imposta la temperatura nel frigorifero Rex ERN2201AOW?

Per impostare la temperatura, utilizzare la manopola interna. Ruotare in senso orario per abbassare la temperatura (più freddo) e antiorario per alzarla. Si consiglia una temperatura di 4°C per il frigo e -18°C per il congelatore.

Come si cambia il senso di apertura della porta?

Le cerniere sono reversibili. Svitare le viti delle cerniere inferiori e superiori, rimuovere la porta e riposizionarla sul lato opposto. Assicurarsi di seguire le istruzioni del manuale per un corretto allineamento.

Come si pulisce il frigorifero?

Spegnere l'apparecchio e rimuovere tutti gli alimenti. Pulisci l'interno con un panno morbido imbevuto di acqua tiepida e un detergente delicato. Evitare prodotti abrasivi. Risciacquare e asciugare con cura.

Cosa fare se il frigorifero non raffredda?

Controllare che la spina sia inserita e che l'apparecchio sia acceso. Verificare che la manopola della temperatura sia impostata correttamente. Assicurarsi che le griglie di ventilazione non siano ostruite. Se il problema persiste, contattare l'assistenza tecnica.

Come si scongela il congelatore?

Questo modello è No Frost, quindi lo sbrinamento è automatico. Non è necessario scongelare manualmente. La formazione di ghiaccio è minima e viene eliminata automaticamente.

Quale rumore è normale durante il funzionamento?

Un lieve ronzio del compressore e un leggero gorgoglio del gas refrigerante sono del tutto normali. Il livello di rumore è di circa 38 dB, simile a una biblioteca silenziosa.

Come si sostituisce la lampadina interna?

L'illuminazione è a LED integrata e non sostituibile dall'utente. Se la luce non funziona, contattare l'assistenza per la sostituzione.

Dove si trova la targhetta matricola?

La targhetta con il numero di matricola e i dati tecnici si trova all'interno del vano frigorifero, solitamente sul lato sinistro o sulla parete superiore. Aprire la porta e cercare un'etichetta adesiva.

Che distanza mantenere dai mobili per una corretta ventilazione?

Mantenere una distanza di almeno 5 cm dalle pareti posteriori e laterali per garantire una buona circolazione dell'aria. Lasciare almeno 10 cm sopra l'apparecchio per permettere la ventilazione.

Come si attiva la funzione No Frost?

La funzione No Frost è automatica e non richiede attivazione. Il sistema di raffreddamento ventilato mantiene la temperatura costante e previene la formazione di brina su cibi e pareti.

MANUALE UTENTE ERN2201AOW REX

IT Frigorifero Istruzioni per l'uso

INDICE

1. INFORMAZIONI PER LA SICUREZZA.... 2
2. ISTRUZIONI DI SICUREZZA....4
3. USO DELL'APPARECCHIATURA....6
4. UTILIZZO QUOTIDIANO....6
5. CONSIGLI E SUGGERIMENTI UTILI....7
6. PULIZIA E CURA....8
7. RISOLUZIONE DEI PROBLEMI....9
8. INSTALLAZIONE....11
9. RUMORI.... 15
10. DATI TECNICI.... 16

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati.

Benvenuti in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

www.electrolux.com

Registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modello, PNC, numero di serie.

Le informazioni si trovano sulla targhetta dei dati.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza

Informazioni e suggerimenti generali

Informazioni sull'ambiente

Con riserva di modifiche.

1. ⚠ INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non

è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano come riferimento futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.

1.2 Avvertenze di sicurezza generali

- L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui:

- case di campagna; cucine di negozi, uffici e altri ambienti di lavoro - clienti di hotel, motel, bed and breakfast e altri ambienti residenziali

• Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, non siano ostruite.
• Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

• Non danneggiare il circuito refrigerante.

• Non utilizzare apparecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore.

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Non conservare in questa apparecchiatura sostanze esplosive come bombolette spray contenenti un propellente infiammabile.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

ATTENZIONE!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è molto pesante. Indossare sempre guanti di sicurezza.
  • Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.
• Attendere almeno 4 ore prima di collegare l'apparecchiatura all'alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.
• Non installare l'apparecchiatura in prossimità di radiatori, fornelli, forni o piani di cottura.

• La superficie posteriore dell'apparecchiatura deve essere appoggiata alla parete.
• Non installare l'apparecchiatura dove sia esposta alla luce solare diretta.
• Non installare questa apparecchiatura in luoghi troppo umidi o freddi, come aggiunte strutturali, garage o cantine.
- Quando si sposta l'apparecchiatura, sollevarla dal bordo anteriore, così da non graffiare il pavimento.

2.2 Collegamento elettrico

ATTENZIONE!

Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
- Verificare che i dati elettrici riportati sulla targhetta dei dati corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
- Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il Centro di Assistenza Autorizzato o un elettricista per sostituire i componenti elettrici.
• Il cavo di alimentazione deve rimanere sotto il livello della spina di alimentazione.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.

2.3 Utilizzo

ATTENZIONE!

Rischio di lesioni, scottature o scosse elettriche.

• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Non introdurre apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.
- Fare attenzione a non danneggiare il circuito refrigerante. Esso contiene isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, tuttavia il gas è infiammabile.
- Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.
• Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.
• Non conservare gas e liquidi infiammabili nell'apparecchiatura.
- Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

- Non toccare il compressore o il condensatore. Sono incandescenti.

2.4 Pulizia e cura

ATTENZIONE!

Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• L'unità refrigerante di questa apparecchiatura contiene idrocarburi. L'unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato.
• Controllare regolarmente lo scarico dell'apparecchiatura e, se necessario, pulirlo. L'ostruzione dello scarico può causare un deposito di acqua di sbrinamento sul fondo dell'apparecchiatura.

2.5 Smaltimento

ATTENZIONE!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.
• Il circuito refrigerante e i materiali di isolamento di questa apparecchiatura rispettano l'ozono.
• La schiuma isolante contiene gas infiammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
  • Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

3. USO DELL'APPARECCHIATURA

3.1 Accensione

Inserire la spina nella presa a muro.

3.2 Spegnimento

Per spegnere l'apparecchiatura, ruotare il regolatore di temperatura in posizione "0".

3.3 Regolazione della temperatura

La temperatura viene regolata automaticamente.

In condizioni normali, si consiglia di utilizzare una regolazione media. Tuttavia, è importante ricordare che la temperatura all'interno dell'apparecchiatura dipende dai seguenti fattori:

• temperatura ambiente,
• frequenza di apertura della porta,
• quantità di alimenti conservati,

• posizione dell'apparecchiatura.

• Impostare il regolatore di temperatura su un livello basso per ottenere un raffreddamento minimo.

• Ruotare il regolatore di temperatura verso l'impostazione massima per aumentare l'intensità del raffreddamento.

AVVERTENZA!

Se la temperatura ambiente è elevata o l'apparecchiatura è a pieno carico, l'impostazione alla temperatura minima può causare l'attivazione ininterrotta del compressore e la formazione di brina sulla parete posteriore. In questo caso, impostare una temperatura più elevata per consentire lo sbrinamento automatico e ridurre così il consumo di energia.

4. UTILIZZO QUOTIDIANO

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

4.1 Ripiani rimovibili

Le guide presenti sulle pareti del frigorifero permettono di posizionare i ripiani a diverse altezze.

4.2 Posizionamento dei ripiani della porta

Per facilitare l'introduzione di alimenti di diverse dimensioni, i ripiani della porta possono essere posizionati ad altezze differenti.

1. Tirare gradualmente il ripiano nella direzione indicata dalle frecce fino a sbloccarlo.
2. Riposizionare secondo necessità.

Non spostare il ripiano della porta inferiore per garantire la corretta circolazione dell'aria.

4.3 Controllo dell'umidità

Il ripiano in vetro incorpora un dispositivo a fessure, regolabili per mezzo di una leva scorrevole, che consente di regolare l'umidità del cassetto o dei cassetti delle verdure.

Quando le fessure di ventilazione sono chiuse:

l'umidità naturale del cibo conservato negli scomparti della frutta e della verdura viene preservata più a lungo.

Quando le fessure di ventilazione sono aperte:

la maggiore circolazione di aria riduce l'umidità presente negli scomparti della frutta e della verdura.

5. CONSIGLI E SUGGERIMENTI UTILI

5.1 Rumori normali durante il funzionamento

I seguenti rumori sono da considerarsi normali:

• Un gorgoglio o borbottio dalle serpentine quando viene pompato il refrigerante.
• Un ronzio o un rumore pulsante dal compressore quando viene pompato il refrigerante.
• Uno schiocco improvviso dall'interno dell'apparecchiatura causato dalla dilatazione termica (fenomeno fisico naturale e non pericoloso).
• Un lieve scatto dal regolatore della temperatura quando il compressore si accende e si spegne.

5.2 Consigli per il risparmio energetico

• Non aprire frequentemente la porta e limitare il più possibile i tempi di apertura.

5.3 Consigli per la refrigerazione dei cibi freschi

Per ottenere risultati ottimali:

• non introdurre alimenti o liquidi caldi nel vano frigorifero
• coprire o avvolgere gli alimenti, in particolare quelli con un gusto o un aroma forte
- disporre gli alimenti in modo da garantire un'adeguata circolazione dell'aria

5.4 Consigli per la refrigerazione

Consigli utili:

• Carne (tutti i tipi): deve essere avvolta in sacchetti di polietilene e collocata sul ripiano di vetro, sopra il cassetto delle verdure.

• La carne conservata in questo modo deve essere consumata entro uno o due giorni.

• Alimenti cotti, piatti freddi, ecc.: devono essere coperti e possono essere disposti su qualsiasi ripiano.

• Frutta e verdura: devono essere pulite accuratamente e poste negli appositi cassetti.
• Burro e formaggio: devono essere chiusi in contenitori ermetici o in sacchetti di polietilene oppure avvolti con pellicola di alluminio, per limitare il più possibile il contatto con l'aria.

6. PULIZIA E CURA

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Avvertenze generali

AVVERTENZA!

Prima di qualsiasi intervento di manutenzione, estrarre la spina dalla presa.

Questa apparecchiatura contiene idrocarburi nell'unità di raffreddamento, pertanto le operazioni di manutenzione e ricarica devono essere eseguite esclusivamente da personale autorizzato.

Gli accessori e i componenti dell'apparecchiatura non sono lavabili in lavastoviglie.

6.2 Pulizia periodica

AVVERTENZA!

Evitare di tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchiatura.

AVVERTENZA!

Prestare attenzione a non danneggiare il sistema refrigerante.

• Bottiglie: devono essere chiuse mediante tappo e conservate sul ripiano portabottiglie della porta, o (se presente) sulla griglia portabottiglie.
  • Non conservare in frigorifero banane, patate, cipolle o aglio non confezionati.

AVVERTENZA!

Quando si sposta l'apparecchiatura, sollevarla per il bordo anteriore, così da non graffiare il pavimento.

L'apparecchiatura deve essere pulita regolarmente:

1. Lavare l'interno e gli accessori con acqua tiepida e sapone neutro.
2. Ispezionare regolarmente le guarnizioni della porta ed eliminare con un panno umido tracce di sporco e residui.
3. Risciacquare e asciugare accuratamente.
4. Pulire il condensatore e il compressore sul retro dell'apparecchiatura con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.

6.3 Sbrinamento del frigorifero

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchiatura, sopra il motocompressore, dove evapora.

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete

posteriore, per evitare che l'acqua fuoriesca sugli alimenti.

6.4 Periodi di non utilizzo

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete elettrica.
2. Estrarre tutti gli alimenti
3. Pulire l'apparecchiatura e tutti gli accessori.
4. Lasciare la porta/le porte socchiusa/e per evitare la formazione di odori sgradevoli.

ATTENZIONE!

Se l'apparecchiatura rimane accesa, farla controllare periodicamente per evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica.

7. RISOLUZIONE DEI PROBLEMI

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Cosa fare se...

Problema Causa possibile Soluzione
L'apparecchiatura non fun-ziona.	L'apparecchiatura è spenta.	Accendere l'apparecchia-tura.
La spina non è inserita	correttamente nella presa di alimentazione.	Inserire correttamente la spi-na nella presa di alimenta-zione.
Assenza di tensione nella presa di alimentazione.	Collegare alla presa di ali-mentazione un'altra appa-recchiatura elettrica. Rivol-gersi ad un elettricista quali-ficato.
L'apparecchiatura è rumor-osa.	L'apparecchiatura non è appoggiata in modo cor-retto.	Controllare se l'apparecchia-tura è appoggiata in modo stabile.
Il compressore rimane sempre in funzione.	La temperatura imposta-ta non è corretta.	Fare riferimento al capitolo "Uso dell'apparecchiatura".
Sono stati introdotti molti	alimenti contemporanea-mente.	Attendere alcune ore e ricon-trollare la temperatura.
La temperatura ambiente	è troppo alta.	Fare riferimento al grafico della classe climatica sulla targhetta dei dati.
Gli alimenti introdotti	nell'apparecchiatura era-no troppo caldi.	Lasciar raffreddare gli ali-menti a temperatura ambi-ente prima di introdurli.
	La porta non è chiusa correttamente.	Consultare la sezione "Chiu-sura della porta".
Scorre acqua all'interno del frigorifero.	Lo scarico dell'acqua è ostruito.	Pulire lo scarico dell'acqua.
	Gli alimenti impediscono all'acqua di scorrere nell'apposito collettore.	Evitare di disporre gli alimen-ti direttamente contro la par-ete posteriore.
Presenza di acqua sul pa-vimento.	L'acqua di sbrinamento non viene scaricata nella bacinella di evaporazione posta sopra il compres-sore.	Collegare lo scarico dell'ac-qua di sbrinamento alla baci-nella di evaporazione.
La temperatura all'interno dell'apparecchiatura è troppo bassa/troppo alta.	Il regolatore della tem- peratura non è impostato correttamente.	Impostare una temperatura superiore/inferiore.
	La porta non è chiusa correttamente.	Consultare la sezione "Chiu-sura della porta".
	La temperatura degli ali-menti è troppo alta.	Prima di introdurre gli ali-menti, lasciarli raffreddare a temperatura ambiente.
	Sono stati introdotti molti alimenti contemporanea-mente.	Introdurre gli alimenti un po-co alla volta.
	La porta viene aperta fre-quentemente.	Aprire la porta solo se nec-essario.
	L'aria fredda non circola correttamente all'interno dell'apparecchiatura.	Adottare le misure necessar-ie per garantire una corretta circolazione dell'aria fredda.

Se il consiglio non da risultati, contattare il Centro di Assistenza Autorizzato più vicino.

7.2 Sostituzione della lampadina

1. Estrarre la spina dalla presa di corrente
2. Contemporaneamente, con le dita espandere verso l'alto e verso il basso la copertura trasparente e sfilarla in direzione delle frecce.

1. Sostituire la lampadina con una della stessa potenza e forma, specificamente studiata per gli elettrodomestici. (la potenza

8. INSTALLAZIONE

8.1 Luogo d'installazione

Installare l'apparecchiatura in un luogo asciutto, ben ventilato, la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta dei dati del modello:

Classe climati-ca	Temperatura ambiente
SN Da +10°C a +32°C
N Da +16°C a +32°C
ST Da +16°C a +38°C
T Da +16°C a +43°C

In alcuni modelli potrebbero verificarsi delle anomalie se non si rispettano le temperature indicate. Il corretto funzionamento può essere garantito solo nel rispetto delle temperature indicate. In caso di dubbi sul luogo di installazione dell'apparecchiatura, contattare il venditore, il nostro Centro di Assistenza o il rivenditore autorizzato più vicino.

massima consentita è indicata sul coprilampada).

1. Rimontare il coprilampada.
2. Inserire la spina nella presa.

Aprire la porta. Controllare che la luce si accenda.

7.3 Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Fare riferimento alla sezione "Installazione".
3. Se necessario, sostituire le guarnizioni difettose. Contattare il Centro di Assistenza autorizzato.

8.2 Collegamento elettrico

• Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta dei dati corrispondano a quelle dell'impianto domestico.
  • L'apparecchiatura deve disporre di una messa a terra. La spina del cavo di alimentazione è dotata di un apposito contatto. Se la presa di corrente dell'impianto domestico non è collegata a terra, allacciare l'apparecchiatura a una presa di terra separata in conformità alle norme in vigore, rivolgendosi a un elettricista qualificato.
• Il produttore declina ogni responsabilità qualora le suddette precauzioni di sicurezza non vengano rispettate.
• Questa apparecchiatura è conforme alle direttive CEE.

8.3 Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchiatura deve essere sufficiente.

AVVERTENZA!

Consultare le istruzioni di montaggio per l'installazione.

8.4 Possibilità di invertire la porta

La porta dell'apparecchiatura si apre verso destra. Se si desidera che la porta si apra verso sinistra, prima di installare l'apparecchiatura eseguire queste operazioni:

1. Allentare e rimuovere il perno superiore.

1. Rimuovere la porta.
2. Rimuovere il distanziale.
3. Svitare con una chiave il perno inferiore.
4. Fissare il perno inferiore sul lato opposto.

1. Installare il distanziale.
2. Installare la porta.
3. Serrare il perno superiore.

8.5 Installazione dell'apparecchiatura

AVVERTENZA!

Accertarsi che il cavo di rete sia libero da ostacoli.

1. Se necessario, tagliare la striscia sigillante adesiva, quindi applicarla come illustrato in figura.

1. Installare l'apparecchiatura nella nicchia.
2. Spingere l'apparecchiatura seguendo il senso delle frecce (1) finché la mascherina superiore si arresta contro il mobile della cucina.

1. Spingere l'apparecchiatura nel senso delle frecce (2) contro il mobile sul lato opposto della cerniera.
2. Posizionare correttamente l'apparecchiatura nella nicchia. Assicurarsi che la distanza tra l'apparecchiatura e il bordo anteriore dell'armadio sia di 44 mm. Il copricerniera inferiore (incluso nel sacchetto degli accessori) permette di controllare che la distanza fra l'apparecchiatura e il mobile della cucina sia corretta. Accertarsi che lo spazio fra l'apparecchiatura e il mobile sia di 4 mm.
3. Aprire la porta. Applicare il copricerniera inferiore.

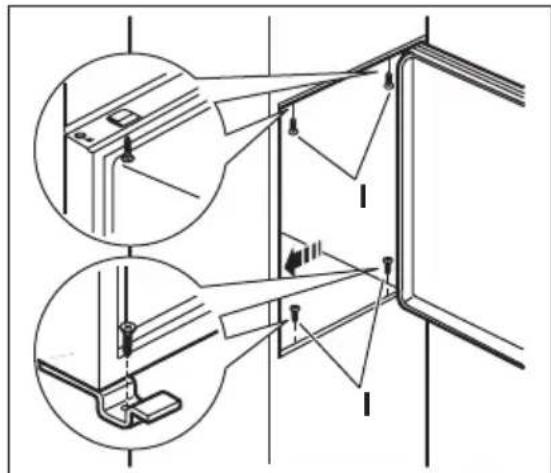

1. Fissare l'apparecchiatura nella nicchia con 4 viti.

1. Rimuovere la parte appropriata del copricerniera (E). Accertarsi di rimuovere la parte DESTRA per la cerniera di destra, o la parte SINISTRA per quella di sinistra.

1. Applicare i cappucci (C, D) ai coprigiunti e ai fori delle cerniere.

1. Installare la griglia di sfiato (B).
2. Applicare i copricerniera (E).
3. Staccare le parti (Ha), (Hb), (Hc) e (Hd).

1. Installare la parte (Ha) sul lato interno della porta del mobile da cucina.

1. Spingere la parte (Hc) sulla parte (Ha).

1. Aprire la porta dell'apparecchiatura e l'anta del mobile da cucina con un'angolazione di 90°.
2. Inserire il quadratino (Hb) nella guida (Ha).
3. Unire la porta dell'apparecchiatura all'anta del mobile e marcare i fori.

1. Rimuovere le staffe e segnare la posizione in cui deve essere inserito il chiodo (K) a una distanza di 8 mm dal bordo esterno dell'anta.

1. Riapplicare il quadratino sulla guida e fissarlo con le viti in dotazione.
2. Allineare l'anta del mobile da cucina e la porta dell'apparecchiatura regolando la parte (Hb).

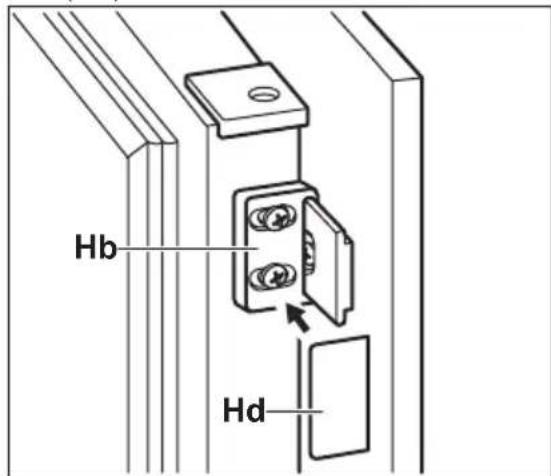

1. Premere la parte (Hd) sulla parte (Hb).

Eseguire un controllo finale per accertarsi che:

• Tutte le viti siano serrate.
- La striscia sigillante magnetica sia fissata saldamente al mobile.
- La porta si apra e si chiuda correttamente.

9. RUMORI

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

10. DATI TECNICI

10.1 Dati tecnici

Dimensioni nicchia di incasso

Altezza mm 1225

Larghezza mm 560

Profondità mm 550

Tensione Volt 230 - 240

Frequenza Hz 50

I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato esterno o

interno dell'apparecchiatura e sull'etichetta dei valori energetici.

11. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo

Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici.

Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
