CB60GV9 - Cucina SMEG - Manuale utente e istruzioni gratuiti

Tipo di apparecchio	Cucina autonoma a gas
Larghezza	600 mm
Altezza	850 mm
Profondità	600 mm
Peso	circa 55 kg
Alimentazione	Gas metano / GPL, 230 V per accensione elettronica
Numero di fuochi	5
Tipo di fuochi	Tripla corona, semirapidi, ausiliari
Tipo di forno	Forno a gas con grill
Capacità del forno	90 litri
Accensione	Elettronica mediante pulsante
Sicurezza	Termocoppia su tutti i fuochi e nel forno
Termostato	Regolazione temperatura 50–250 °C
Funzioni forno	Grill, cottura tradizionale, girarrosto
Classe energetica	A
Vetro	Vetro freddo sulla porta del forno
Ripiani	2 guide telescopiche
Manutenzione	Pulizia del forno con smalti facili da pulire
Garanzia	2 anni
Pezzi di ricambio	Disponibili per 10 anni

Domande frequenti - CB60GV9 SMEG

Qual è la distanza minima da rispettare per l'installazione?

Per un corretto funzionamento, mantenere almeno 2 cm di spazio tra la parete laterale e la cucina, e almeno 80 cm sopra il piano di cottura se è presente una cappa.

Come si converte la cucina da metano a GPL?

Attendere il raffreddamento completo, quindi sostituire gli ugelli dei bruciatori con quelli per GPL forniti nella confezione. Regolare l'aria primaria e sigillare le vecchie guarnizioni. Per il forno, richiedere l'intervento di un tecnico autorizzato.

Come si pulisce il forno dopo l'uso?

Dopo che il forno si è raffreddato, rimuovere le griglie e lavare le superfici interne con acqua calda e detergente neutro. Non usare spugne abrasive. Lo smalto dei pannelli si pulisce con un panno morbido.

Perché il forno non si accende?

Controllare che l'alimentazione elettrica sia attiva per l'accensione. Se i bruciatori non si accendono, verificare che la termocoppia non sia sporca o danneggiata. In caso di persistenza, contattare il servizio assistenza.

Come regolare la fiamma dei bruciatori?

Ogni rubinetto ha una vite di regolazione del minimo. Rimuovere la manopola e girare la vite per ottenere una fiamma piccola e stabile. Per il gas GPL, la fiamma minima deve essere senza rumore.

Quali pentole sono consigliate per il piano a gas?

Utilizzare pentole con fondo spesso e diametro adatto al bruciatore. Il fondo deve coprire la fiamma senza sporgere oltre il bordo. Non usare recipienti instabili.

Come sostituire la termocoppia?

Spegnere il gas e scollegare la corrente. Rimuovere la griglia e il coperchio del bruciatore, quindi svitare la termocoppia difettosa. Installare la nuova e serrare bene. Verificare che il gas venga interrotto quando la fiamma è spenta.

Cosa fare se il grill non funziona?

Verificare che la manopola del forno sia impostata sulla posizione grill e che il gas sia aperto. Se la fiamma non compare, controllare che la valvola di sicurezza non sia scattata. Provare a riaccendere dopo alcuni minuti.

Come bloccare i comandi per la sicurezza dei bambini?

Alcuni modelli hanno una funzione child lock. Consultare la sezione del manuale dedicata alla sicureza. Se non presente, si può acquistare un coprimanopole universale per evitare l'accensione accidentale.

Dove posso trovare le istruzioni originali?

Le istruzioni complete sono incluse nella confezione. Possono anche essere scaricare dal sito Smeg nella sezione Supporto, inserendo il modello CB60GV9. In alternativa, contattare il servizio clienti.

MANUALE UTENTE CB60GV9 SMEG

3.1 Nostra cura dell'ambiente 8

3.2 Vostra cura dell'ambiente 8

1. CONOSCETE IL VOSTRO APPARECCHIO 9

4.1 Descrizione dei comandi del pannello frontale 10

1. ACCESSORI DISPONIBILI 11

5.1 Utilizzo della griglia o teglia 11

5.2 Utilizzo della griglia d'appoggio 12

5.3 Utilizzo delle griglie di riduzione 12

5.4 Utilizzo dell'asta girarrosto (solo su alcuni modelli) 12

1. UTILIZZO DEL PIANO 13

6.1 Avvertenze e consigli generali 13

6.2 Accensione dei bruciatori del piano 13

6.3 Consigli pratici per l'uso dei bruciatori del piano 13

6.4 Diametro dei recipienti 14

1. UTILIZZO DEL FÖRNO 15

7.1 Prima di utilizzare l'apparecchio 15

7.2 Ripiani di inserimento 15

7.3 Vano ripostiglio (solo su alcuni modelli) 15

7.4 Coperchio in vetro (solo su alcuni modelli) 16

7.5 Ventilazione di raffreddamento (solo su alcuni modelli) 16

7.6 Illuminazione interna 16

7.7 Avvertenze e consigli generali per l'utilizzo 17

1. COTTURE CON IL FORNO 18

8.1 Consigli e accorgimenti di cottura 19

8.2 Tabella indicativa delle cotture 20

1. PULIZIA E MANUTENZIONE ......21

9.1 Pulizia dell'acciaio inox 21

9.2 Pulizia ordinaria giornaliera 21

9.3 Macchie di cibo o residui 21

9.4 Pulizia dei componenti del piano cottura 21

9.5 Pulizia del forno 23

1. MANUTENZIONE STRAORDINARIA 24

10.1 Sostituzione della lampada d'illuminazione 24

10.2 Smontaggio della porta 24

10.3 Smontaggio della guarnizione (escluso modelli pirolitici) 25

10.4 Smontaggio dei vetri interni 25

1. INSTALLAZIONE 26

11.1 Montaggio nei mobili da cucina 26

11.2 Ventilazione dei locali e scarico della combustione 27

11.3 Staffe di fissaggio muro (ove presenti) 28

11.4 Collegamento gas 29

11.5 Collegamento elettrico 31

11.6 Posizionamento dell'alzatina (solo su alcuni modelli) 32

11.7 Posizionamento e livellamento dell'apparecchio 32

1. ADATTAMENTO AI DIVERSI TIPI DI GAS 33

12.1 Sostituzione ugelli piano cottura 33

12.2 Disposizione bruciatori 33

12.3 Tabelle caratteristiche bruciatori ed ugelli 34

12.4 Operazioni finali 34

ISTRUZIONI PER L'UTENTE: indicano i consigli d'uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione dell'apparecchio.

ISTRUZIONI PER L'INSTALLATORE: sono destinate al tecnico qualificato che deve eseguire l'installazione, la messa in servizio ed il collaudo dell'apparecchio.

Ulteriori informazioni sui prodotti sono disponibili sul sito www.smeg.com

1. AVVERTENZE PER L'USO

Questo manuale costituisce parte integrante dell'apparecchio. Occorre conservarlo integro e a portata di mano per tutto il ciclo di vita dell'apparecchio. Consigliamo una attenta lettura di questo manuale e di tutte le indicazioni in esso contenute prima di utilizzare l'apparecchio. L'installazione dovrà essere eseguita da personale qualificato e nel rispetto delle norme vigenti. Questo apparecchio è previsto per un impiego di tipo domestico, ed è conforme alle direttive CE attualmente in vigore. L'apparecchio è costruito per svolgere la seguente funzione: cottura e riscaldamento di cibi; ogni altro uso va considerato improprio.

Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli identificativi sono riportati sulla copertina del presente manuale.

Non ostruire le aperture, le fessure di ventilazione e di smaltimento del calore; potrebbero verificarsi malfunzionamenti.

Mai usare questo apparecchio per il riscaldamento di ambienti.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (Waste Electrical and Electronic Equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'unione europea.

La targa di identificazione, con i dati tecnici, il numero di matricola e la marcatura si trova visibilmente posizionata nel cassetto (ove presente) o sul retro dell'apparecchio. Una copia della targa è inserita nel libretto: si consiglia di applicarla nello spazio apposito nel retro della copertina. La targa non deve mai essere rimossa.

Prima di mettere in funzione l'apparecchio, è obbligatorio rimuovere tutte le etichette e i film protettivi che si possano trovare sulle superfici esterne.

Evitare nel modo più assoluto l'uso di spugne metalliche e raschietti taglienti per non danneggiare le superfici. Usare i normali prodotti, non abrasivi, servendosi eventualmente di utensili di legno o materiale plastico. Risciaquare accuratamente e asciugare con uno straccio morbido. Evitare di fare seccare all'interno del forno dei residui di cibo a base zuccherina (es. marmellata). seccandosi troppo a lungo potrebbero rovinare lo smalto che ricopre l'interno del forno.

Non utilizzare stoviglie o contenitori costruiti con materiale plastico. Le temperature elevate raggiunte all'interno del forno potrebbero fondere questo materiale recando danni all'apparecchio.

Al termine di ogni utilizzo dell'apparecchio, verificare sempre che le manopole di comando siano in posizione "zero" (spento).

Non utilizzare scatolame o contenitori chiusi nell'apparecchio. Durante la cottura si possono generare sovrapressioni all'interno dei contenitori creando pericolo di scoppio.

Durante la cottura non ricoprire il fondo del forno con fogli di alluminio o di stagnola e non appoggiare pentole o teglie per evitare di danneggiare la superficie smaltata.

Non appoggiare sul piano di cottura pentole con il fondo non perfettamente liscio e regolare. L'instabilità dei recipienti può essere fonte di ustioni.

Durante l'utilizzo l'apparecchio diventa molto caldo. Per qualsiasi operazione si consiglia vivamente l'utilizzo di appositi guanti termici.

Non utilizzare il piano cottura se nel forno è in corso il processo di pirolisi (ove presente).

In caso di assenze prolungate si consiglia di chiudere il rubinetto d'intercettazione gas o quello posto sulla bombola.

Prestare attenzione che non rimangano oggetti incastrati nella porta del forno.

Non aprire il vano ripostiglio (ove presente) quando il forno è acceso e ancora caldo. Le temperature all'interno possono essere molto elevate.

Durante una cottura se le superfici sono ancora molto calde non versare acqua direttamemte sulle teglie. Il vapore acqueo potrebbe causare gravi ustioni e danni alle superfici smaltate.

Tutte le cotture devono essere effettuate a porta chiusa. La fuoriuscita di calore potrebbe essere fonte di pericoli.

Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati dall'inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una singola parte dell'apparecchio e dall'utilizzo di ricambi non originali.

2. AVVERTENZE PER LA SICUREZZA

Consultare le istruzioni di installazione per le norme di sicurezza per apparecchi elettrici o a gas e per le funzioni di ventilazione. Nel vostro interesse e per la vostra sicurezza, è stabilito per legge che l'installazione e l'assistenza di tutti gli apparecchi elettrici e gas vengano effettuate da personale qualificato nel rispetto delle norme vigenti. I nostri installatori riconosciuti garantiscono un lavoro soddisfacente.

Gli apparecchi a gas o elettrici devono sempre essere disinstallati da persone competenti.

Prima di collegare l'apparecchio alla rete elettrica controllare i dati indicati sulla targhetta con quelli della rete stessa.

Qualora l'apparecchio venga installato su piattaforme rialzate assicurarlo con opportuni sistemi di fissaggio.

Prima di eseguire lavori di installazione / manutenzione accertarsi che l'apparecchio sia scollegato dalla rete elettrica.

Gli apparecchi di cottura se installati su automezzi (ad esempio camper, roulotte ecc.) devono essere utilizzati esclusivamente a mezzo fermo.

Installare l'appareccho in modo che aprendo cassetti o le ante dei mobili posizionati all'altezza del piano di cottura, non si possa accidentalmente entrare in contatto con le pentole posizionate su di esso.

Subito dopo l'installazione effettuare un breve collaudo dell'apparecchio seguendo le istruzioni riportate più avanti. In caso di mancato funzionamento, scollegare l'apparecchio dalla rete elettrica ed interpellare il più vicino centro di assistenza tecnica.

La spina da collegare al cavo di alimentazione e la relativa presa dovranno essere dello stesso tipo e in conformità alle norme in vigore. La presa dovrà essere accessibile ad apparecchio installato. Non staccare mai la spina tirandone il cavo.

Qualora il cavo di alimentazione fosse danneggiato contattare immediatamente il servizio di assistenza tecnica che provvederà alla sua sostituzione.

È obbligatorio il collegamento di terra secondo le modalità previste dalle norme di sicurezza dell'impianto elettrico.

L'apparecchio e le sue parti accessibili diventano calde durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti. Mantenere lontano i bambini di età inferiore agli 8 anni, a meno che non siano continuamente supervisionati.

Mai immettere oggetti infiammabili nel forno: qualora venisse accidentalmente acceso potrebbe innescarsi un incendio.

L'apparecchio è destinato all'uso da parte di persone adulte. Non permettere a bambini di avvicinarvisi o di farne oggetto di gioco.

L'uso di questo apparecchio è consentito ai bambini a partire dagli 8 anni ed alle persone dalle ridotte capacità fisiche e mentali o carenti di esperienza e conoscenze, se supervisionati o istruiti riguardo l'uso in sicurezza dell'apparecchio e se ne comprendono i rischi connessi. Non permettere ai bambini di giocare con l'apparecchio. Non permettere ai bambini non supervisionati di eseguire le operazioni di pulizia e manutenzione.

Non tentare mai di riparare l'apparecchio. Ogni riparazione deve essere effettuata da un tecnico autorizzato o presso un centro assistenza autorizzato. L'utilizzo improprio di attrezzi può essere fonte di pericolo.

Questo apparecchio non dev'essere comandato tramite il controllo di un timer esterno o un sistema di controllo a distanza separato.

Fare attenzione al rapido riscaldamento delle zone di cottura. Evitare che le pentole vengano riscaldate a vuoto. Pericolo di surriscaldamento.

I grassi e gli oli possono prendere fuoco se si surriscaldano. Si raccomanda pertanto di non allontanarsi durante la preparazione di cibi contenenti oli o grassi. In caso gli oli o i grassi dovessero prendere fuoco, non spegnere mai con acqua. Mettere il coperchio sulla pentola e spegnere la zona di cottura.

Fare attenzione all'utilizzo in cucina di apparecchi elettrici addizionali (ad es. frullatori, tostapane ecc.). I cavi di allacciamento non devono venire a contatto con le zone di cottura calde.

Non utilizzare getti di vapore per pulire l'apparecchio. Il vapore potrebbe raggiungere le parti elettriche danneggiandole e causare corti circuiti.

Non vaporizzare prodotti spray nelle vicinanze dell'elettrodomestico quando è in funzione. Non utilizzare prodotti spray quando l'apparecchio e' ancora caldo. I gas contenuti negli spray potrebbero incendiarsi.

Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati dall'inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una singola parte dell'apparecchio e dall'utilizzo di ricambi non originali.

3. CURA DELL'AMBIENTE

3.1 Nostra cura dell'ambiente

Ai sensi delle Direttive 2002/95/CE, 2002/96/CE, 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti "Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettrici ed elettronici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una apparecchiatura equivalente, in ragione di uno ad uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento ed allo smaltimento ecologicamente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione di sanzioni amministrative.

L'apparecchio non contiene sostanze in quantità tali da essere ritenute pericolose per la salute e l'ambiente, in conformità alle attuali direttive europee.

3.2 Vostra cura dell'ambiente

Per l'imballo dei nostri apparecchi vengono utilizzati materiali non inquinanti, pertanto compatibili con l'ambiente e riciclabili. Vi preghiamo di collaborare provvedendo con un corretto smaltimento dell'imballaggio. Informatevi presso il vostro rivenditore o presso le organizzazioni competenti di zona in merito agli indirizzi dei centri di raccolta, riciclaggio, smaltimento.

Non abbandonare o lasciare incustodito l'imballaggio o parti di esso. Questi possono rappresentare un pericolo di soffocamento per i bambini, in particolar modo i sacchetti di plastica.

Anche per il vostro vecchio apparecchio è necessario procedere attraverso un corretto smaltimento. Importante: consegnare l'apparecchio all'azienda di zona, autorizzata per la raccolta degli elettrodomestici in disuso. Uno smaltimento corretto permette un intelligente recupero di materiali pregiati.

Prima di gettare il vostro apparecchio è importante togliere le porte e lasciare i ripiani come nelle posizioni di utilizzo, in modo da evitare che i bambini, per gioco, possano imprigionarsi al suo interno. È necessario inoltre, tagliare il cavo di collegamento alla rete elettrica e rimuoverlo insieme alla spina.

4. CONOSCETE IL VOSTRO APPARECCHIO

1 Piano cottura
2 Pannello comandi
3 Guarnizione forno
4 Lampada forno (doppia sui alcuni modelli)
5 Sensore porta (solo su alcuni modelli)
6 Telaio/Guida supporto griglie/teglie
7 Ventola
8 Protezione superiore (solo su alcuni modelli)
9 Porta

4.1 Descrizione dei comandi del pannello frontale

4.1.1 Manopola selezione temperatura

La scelta della temperatura di cottura avviene ruotando la manopola in senso orario sul valore desiderato, compreso tra 50° e 260°C.

L'accensione della lampada spia segnala che il forno è in fase di riscaldamento. Lo spegnimento di questa spia indica il raggiungimento della temperatura prefissata. L'intermittenza regolare segnala che la temperatura all'interno del forno è mantenuta costantemente sul livello impostato.

4.1.2 Manopola selezione funzioni

2 Le diverse funzioni del forno sono adatte a varie modalità di cottura. Dopo aver selezionato la funzione desiderata, impostare la temperatura di cottura tramite la manopola del termostato. Per maggior informazioni sulle funzioni di cottura vedi: "8. COTTURE CON IL FORNO".

4.1.3 Manopola timer contaminuti

3 Questa manopola consente di impostare un timer contaminuti. I numeri indicati corrispondono a minuti primi. La regolazione è progressiva e possono essere utilizzate posizioni intermedie tra le cifre indicate. Al termine del tempo selezionato interverrà un segnale acustico, ma non verrà interrotta la cottura.

Il contaminuti non interrompe la cottura. Avvisa solo l'utente quando sono tracorsi i minuti impostati.

4.1.4 Manopola comando bruciatori piano

4 L'accensione della fiamma avviene premendo e ruotando la manopola in senso antiorario sul simbolo di fiamma massima (▲Per regolare la fiamma, ruotare la manopola sulla zona tra il massimo (▲e il minimo ( )▲Lo spegnimento del bruciatore avviene riportando la manopola in posizione ●(il simbolo riportato a lato indica il bruciatore anteriore sinistro).

5. ACCESSORI DISPONIBILI

NOTA: Su alcuni modelli non tutti gli accessori sono presenti.

Griglia: utile per il supporto di recipienti con cibi in cottura.

Griglia per teglia: da appoggiare sopra alla teglia forno, utile per la cottura di cibi che possono sgocciolare.

Teglia forno: utile per la raccolta dei grassi provenienti da cibi appoggiati alla griglia sovrastante.

Teglia forno profonda: utile per la cottura di torte, pizze e dolci da forno.

Riduzione griglia: utile per utilizzare piccoli recipienti.

Riduzione WOK: utile per l'utilizzo dei recipienti "WOK" (padelle cinesi).

Gli accessori del forno che possono venire a contatto con gli alimenti, sono costruiti con materiali conformi a quanto prescritto dalle leggi in vigore.

Accessori a richiesta:

• Tramite i Centri Assistenza Autorizzati è possibile richiedere gli accessori originali in dotazione o optional.
  • Utilizzare solo accessori originali del costruttore.

5.1 Utilizzo della griglia o teglia

Le griglie o le teglie sono dotate di un blocco meccanico di sicurezza che ne impedisce l'estrazione accidentale. Per un corretto inserimento della griglia o teglia controllare che questo blocco sia rivolto verso il basso (come mostrato in figura a lato).

Per l'estrazione sollevare leggermente davanti la griglia o teglia.

Il blocco meccanico (o il rialzo ove presente) deve sempre essere rivolto verso la parte posteriore del forno.

Inserire le griglie e le teglie delicatamente nel forno fino al loro arresto.

Nei modelli con guide, pulire le teglie prima di utilizzarle per la prima volta. L'operazione di pulizia previene che eventuali residui di fabbricazione possano lasciare leggere abrasioni sulle pareti laterali della cavità forno durante l'inserimento della teglia stessa.

5.2 Utilizzo della griglia d'appoggio

La griglia d'appoggio và inserita all'interno della teglia (come mostrato in figura). In questo modo è possibile effettuare cotture di cibi raccogliendo il grasso, separandolo dal cibo che si sta cucinando.

5.3 Utilizzo delle griglie di riduzione

Le griglie di riduzione vanno appoggiate alle griglie del piano come mostrato nelle figure a lato. Assicurarsi che siano posizionate stabilmente.

L'utilizzo della griglia WOK è consentito esclusivamente con recipienti appositi.

5.4 Utilizzo dell'asta girarrosto (solo su alcuni modelli)

Nelle cotture con girarrosto posizionare il telaio in tondino sul secondo ripiano (vedi 7.2 Ripiani di inserimento). La parte sagomata, una volta inserito il tondino, deve restare verso l'esterno (come mostrato in figura).

Preparare successivamente l'asta girarrosto con il cibo, utilizzando le forchette a clip in dotazione.

Per movimentare comodamente l'asta con il cibo avvitare l'apposita maniglia in dotazione.

Dopo aver preparato l'asta girarrosto con il cibo posizionarla sul telaio guida come mostrato in figura.

Inserire l'asta nel foro (particolare B) in modo tale che s'innesti nel motorino girarrosto.

Prestare attenzione che il nottolino sia correttamente riposto sul telaio guida (particolare A).

6.1 Avvertenze e consigli generali

Prima di accendere i bruciatori del piano assicurarsi che le corone spartifiamma siano posizionate correttamente nelle proprie sedi con i rispettivi cappellotti.

Prima di procedere all'accensione dei bruciatori sollevare il coperchio in vetro (ove presente), prima di richiuderlo, spegnere tutti i bruciatori ed attendere il loro raffreddamento.

6.2 Accensione dei bruciatori del piano

Tutti i comandi e i controlli dell'apparecchio sono riuniti sul pannello frontale. In corrispondenza di ogni manopola è indicato il bruciatore associato. L'apparecchio è dotato di un dispositivo di accensione elettronica, per l'accensione è sufficiente premere e ruotare in senso antiorario la manopola sul simbolo di fiamma massima fino ad accensione avvenuta. Se il bruciatore non si accende nei primi 15 secondi, portare la manopola su "0" e non tentare la riaccensione per 60 secondi. Ad accensione avvenuta, mantenere premuta la manopola per qualche secondo per consentire alla termocoppia di riscaldarsi. Può accadere che il bruciatore si spenga al momento del rilascio della manopola: significa che la termocoppia non si è riscaldata a sufficienza.

Attendere qualche istante e ripetere l'operazione mantenendo premuta la manopola più a lungo.

Se i bruciatori dovessero spegnersi accidentalmente, interverrà un dispositivo di sicurezza a bloccare l'uscita del gas, anche a rubinetto aperto. In questo caso riportare la manopola in posizione di spento e non tentare la riaccensione del bruciatore per almeno 60 secondi.

6.3 Consigli pratici per l'uso dei bruciatori del piano

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre: usare recipienti provvisti di coperchio e proporzionati al bruciatore, onde evitare che la fiamma vada a lambirne i lati (vedere paragrafo "6.4 Diametro dei recipienti"). Al momento dell'ebollizione ridurre la fiamma quanto basta a impedire la tracimazione del liquido. In caso di tracimazione traboccamento rimuovere il liquido in eccesso dal piano cottura.

Durante la cottura, per evitare scottature o danni al piano, tutti i recipienti o le bistecchiere devono essere posizionati all'interno del perimetro del piano di cottura. Tutti i recipienti devono avere il fondo piatto e regolare.

In caso di spegnimento accidentale della fiamma chiudere la manopola di comando e ritentare l'accensione dopo avere atteso almeno 1 minuto.

Durante l'utilizzo di grassi o oli, porre la massima attenzione in quanto gli stessi, surriscaldandosi, possono infiammarsi.

6.4 Diametro dei recipienti

Bruciatore ∅ min. (cm) ∅ max. (cm)

1 Ausiliario 12 14
2 Semirapido 16 24
3 Rapido 18 26
4 Ultrarapido 18 26

Per evitare danni all'apparecchio o agli eventuali mobili adiacenti, tutti i recipienti o le bistecchiere devono essere posizionati all'interno del perimetro del piano di cottura.

Fare attenzione a non entrare in contatto con il vetro del coperchio con pentole o tegami ancora caldi. il vetro potrebbe incrinarsi e rompersi a causa del forte calore.

7. UTILIZZO DEL FORNO

7.1 Prima di utilizzare l'apparecchio

• Rimuovere eventuali etichette (ad eccezione della targhetta con i dati tecnici) da teglie, leccarde o dal vano cottura.
• Rimuovere eventuali pellicole protettive all'esterno o all'interno dell'apparecchio compresi gli accessori, come teglie, leccarde, piastra pizza o dal coperchio fondo.
• Prima di utilizzare l'apparecchio per la prima volta rimuovere tutti gli accessori dal vano forno e lavarli come indicato nel capitolo "9. PULIZIA E MANUTENZIONE".

Riscaldare l'apparecchio a vuoto alla massima temperatura, al fine di rimuovere eventuali residui di fabbricazione, che potrebbero conferire odori sgradevoli ai cibi.

7.2 Ripiani di inserimento

Il forno dispone di 4 ripiani per il posizionamento di teglie e griglie a diverse altezze. Le altezze d'inserimento sono da intendersi dal basso verso l'alto (vedi figura).

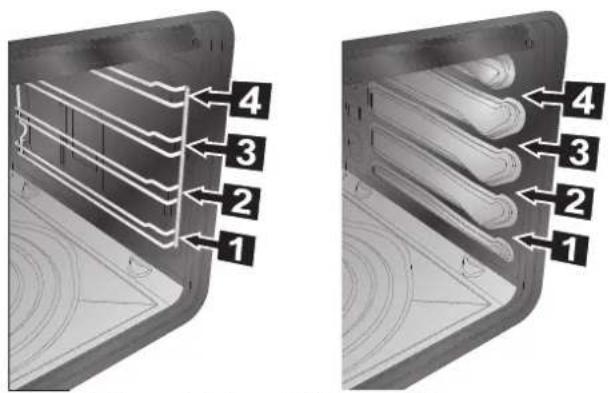

modelli con telai modelli con guide

7.3 Vano ripostiglio (solo su alcuni modelli)

Nella parte inferiore della cucina si trova il vano ripostiglio. Non riporre al suo interno materiali infiammabili, stracci, carta ecc. ma eventualmente gli accessori metallici dell'apparecchio.

Non aprire il vano ripostiglio quando il forno è acceso e ancora caldo. Le temperature all'interno possono essere molto elevate.

7.4 Coperchio in vetro (solo su alcuni modelli)

Il coperchio in cristallo temperato con profili in alluminio consente la protezione del piano di cottura quando l'apparecchio è inutilizzato.

Fare attenzione a non entrare in contatto con il vetro del coperchio con pentole o tegami ancora caldi. il vetro potrebbe incrinarsi e rompersi a causa del forte calore.

Il coperchio dev'essere mantenuto sollevato (in posizione aperto) durante l'utilizzo del forno o del piano cottura. Prima di procedere all'accensione dei bruciatori sollevare il coperchio in vetro, prima di richiuderlo, spegnere tutti i bruciatori ed attendere il loro raffreddamento.

7.5 Ventilazione di raffreddamento (solo su alcuni modelli)

L'apparecchio è dotato di un sistema di raffreddamento che entra in funzione con la partenza di una cottura. Il funzionamento della ventola provoca un normale flusso d'aria che esce nella parte posteriore dell'apparecchio e che può continuare per un breve periodo anche dopo lo spegnimento dell'apparecchio.

7.6 Illuminazione interna

L'illuminazione interna del forno entra in funzione aprendo la porta (solo su alcuni modelli) oppure selezionando una funzione qualsiasi.

7.7 Avvertenze e consigli generali per l'utilizzo

	Tutte le cotture vanno effettuate con la porta chiusa. La fuoriuscita di calore potrebbe essere fonte di pericoli.
	Durante la cottura, non ricoprire il fondo del forno con fogli di alluminio o di stagnola, e non appoggiare pentole o teglie per evitare di danneggiare lo strato di smalto. Qualora si volesse utilizzare della carta forno, posizionarla in modo che non interferisca con la circolazione di aria calda all'interno del forno.
	Per una cottura ottimale, si consiglia di riporre le stoviglie al centro della griglia.
	Per evitare che l'eventuale vapore contenuto nel forno arrechi fastidio, aprire la porta in due tempi: mantenerla semiaperta (ca. 5 cm) per 4-5 secondi, poi aprirla completamente. Se si rendono necessari interventi sui cibi, occorre lasciare la porta aperta il più brevemente possibile, per evitare che la temperatura all'interno del forno si abbassi a tal punto da pregiudicare la buona riuscita della cottura.
	A fine cottura, per evitare eccessive formazioni di condensa sul vetro interno del forno, è consigliabile non lasciare per troppo tempo i cibi caldi all'interno del forno.
	Durante le cotture di dolci o verdure potrebbero verificarsi dei fenomeni di eccessiva condensa sul vetro. Per evitare questo fenomeno, aprire la porta un paio di volte durante la cottura prestando molta attenzione.
	Per evitare surriscaldamenti, quando si utilizza il forno, il coperchio dell'apparecchio va sempre tenuto sollevato (ove presente).
	Riscaldare l'apparecchio a vuoto alla massima temperatura, al fine di rimuovere eventuali residui di fabbricazione, che potrebbero conferire odori sgradevoli ai cibi.

8. COTTURE CON IL FORNO

STATICO:

Il calore, provenendo contemporaneamente dall'alto e dal basso, rende questo sistema adatto per cucinare particolari tipo di cibo. La cottura tradizionale, denominata anche statica o termoradiante è adatta per cucinare un solo piatto per volta. Ideale per arrosti di qualsiasi tipo, pane, torte ripiene e comunque particolarmente indicata per carni grasse come oca od anatra.

SUOLA:

Il calore proveniente solo dal basso consente di completare la cottura dei cibi che richiedono una maggior temperatura di base, senza conseguenze sulla loro rosolatura. Ideale per torte dolci o salate, crostate e pizze.

GRILL VENTILATO:

L'aria prodotta dalla ventola addolcisce la decisa onda di calore generata dal grill, consentendo una grigliatura ottimale anche per cibi di grosso spessore. Ideale per grandi tagli di carne (ad es. stinco di maiale). Si consiglia di utilizzare il 4° ripiano.

SUOLA VENTILATA:

La combinazione tra la ventola e la sola resistenza inferiore consente di completare la cottura più velocemente. Questo sistema è consigliato per sterilizzare o per terminare la cottura di cibi già ben cotti in superficie, ma non internamente, che richiedono perciò un moderato calore superiore. Ideale per qualsiasi tipo di cibo.

STATICO VENTILATO:

Il funzionamento della ventola, abbinata alla cottura tradizionale, assicura cotture omogenee anche a ricette complesse. Ideale per biscotti e torte, anche cotti simultaneamente su più livelli.

(Per le cotture su più livelli si consiglia di utilizzare il 2° e il 4° ripiano).

SCONGELAMENTO:

Lo scongelamento rapido viene favorito dall'attivazione dell'apposita ventola che assicura una ripartizione uniforme di aria all'interno del forno. (Si consiglia di utilizzare il 1° o 2° ripiano).

8.1 Consigli e accorgimenti di cottura

8.1.1 Consigli generali

• Si consiglia di inserire i cibi nel forno dopo averlo preriscaldato. Inserire quindi i cibi nel forno solo dopo che la lampada spia di cottura sia spenta.
• Cucinando su più livelli si consiglia di utilizzare una funzione ventilata per ottenere una cottura uniforme su tutti i ripiani.
• In generale non è possibile abbreviare i tempi di cottura aumentando le temperature (il cibo potrebbe risultare molto cotto all'esterno e poco cotto all'interno).
• Durante le cotture di dolci o verdure potrebbero verificarsi dei fenomeni di eccessiva condensa sul vetro. Per evitare questo fenomeno, aprire la porta un paio di volte durante la cottura prestando molta attenzione.
• Per un preriscaldamento veloce utilizzare una funzione ventilata, successivamente selezionare la funzione desiderata.

8.1.2 Consigli per la cottura di carni

• I tempi di cottura, specialmente quelli della carne, variano a seconda dello spessore, della qualità del cibo e dal gusto del consumatore.
• Si consiglia di utilizzare un termometro per carni durante la cottura di arrosti, oppure semplicemente premere con un cucchiaiao sull'arrosto, se è sodo è pronto, diversamente deve essere cotto ancora per qualche minuto.

8.1.3 Consigli per la cottura di dolci e biscotti

• Utilizzare preferibilmente stampi per dolci scuri di metallo, aiutano ad assorbire meglio il calore.
• La temperatura e la durata di cottura dipendono dalla qualità e dalla consistenza dell'impasto.
• Verificare se il dolce è cotto all'interno: al termine della cottura, infilare uno stuzzicadenti nel punto più alto del dolce. Se la pasta non si attacca allo stuzzicadenti, il dolce è cotto.
• Se il dolce si affloscia quando viene sfornato, nella successiva cottura diminuire la temperatura impostata di circa 10 °C selezionando eventualmente un tempo maggiore di cottura.

8.1.4 Consigli per lo scongelamento e lievitazione

• Si consiglia di posizionare gli alimenti congelati in un contenitore senza coperchio sul primo ripiano del forno.
• Il cibo deve essere scongelato privo della confezione.
• Disporre gli alimenti da scongelare in modo omogeneo evitando la sovrapposizione di essi.
• Scongelando la carne si consiglia di utilizzare una griglia posizionata sul secondo ripiano dove posizionare il cibo ed una teglia posizionata al primo. In questo modo il cibo non resta a contatto con il liquido di scongelamento.
• Le parti più delicate possono essere coperte con una pellicola di alluminio.
• È consigliabile, per una buona lievitazione, posizionare sul fondo del forno un contenitore contenente acqua.

8.1.5 Consigli per le cotture con Grill e Grill ventilato

• Con la funzione Grill (ove presente), la grigliatura di carni può essere effettuata anche informando a forno freddo, si consiglia il preriscaldamento se si desidera cambiare l'effetto della cottura.
• Nella funzione Grill ventilato 📄, è invece raccomandato il preriscaldamento del forno prima della grigliatura.

8.2 Tabella indicativa delle cotture

Pietanze Peso Funzione			Posizione guida dal basso	Temperatura °C	Tempo (minuti)
PRIMI PIATTI
Lasagne 3 Kg Statico 1 o 2 220 - 230 40 - 50
Pasta al forno Statico 1 o 2 220 - 230 40
CARNE
Arrosto di vitello 1 Kg Statico ventilato 2		180 - 190	70 - 80
Lombo di maiale	1 Kg	Statico	2	190 - 200	70 - 80
Spalla di maiale	1 Kg	Statico ventilato	2	180 - 190	90 - 100
Coniglio arrosto	1 Kg	Statico	2	190 - 200	70 - 80
Fesa di tacchino	1 Kg	Statico ventilato	2	180 - 190	110 - 120
Coppa al forno	1 Kg	Statico	2	190 - 200	190 - 210
Pollo arrosto	1 Kg	Statico ventilato	2	180 - 190	60 - 70
CARNI DA GRIGLIARE					1 lato	2 lato
Cotoletta di maiale		Grill ventilato	4	250	7 - 9	5 - 7
Filetto di maiale		Grill ventilato	3 250	9 - 11	5 - 9
Filetto di manzo		Grill ventilato	3 250	9 - 11	9 - 11
Fettine di fegato		Grill ventilato	4 250	2 - 3	2 - 3
Salsicce		Grill ventilato	3	250	7 - 9	5 - 6
Polpette		Grill ventilato	3 250	7 - 9	5 - 6
CARNI ALLO SPIEDO (ove presente)
Pollo		Grill girarrosto	Su asta	250	60 - 70
PESCE
Trotta salmonata	0.7 Kg	Circolare	2	160 - 170	35 - 40
PANE e FOCACCE
Pizza		Statico ventilato 1 250		6 - 10
Pane		Statico ventilato	1	190 - 200	25 - 30
Focaccia		Statico ventilato	1	180 - 190	15 - 20
DOLCI
Ciambella		Statico	2	170	55 - 60
Crostata		Statico ventilato	2	160	30 - 35
Crostata		Statico	2	170	35 - 40
Pasta frolla		Statico ventilato	1 o 2	160 - 170	20 - 25
Tortellini farciti		Statico	2	170	20
Torta paradiso		Statico	1 o 2	170	50 - 60
Torta paradiso		Statico ventilato	2	160	50 - 60
Pan di spagna		Statico	2	150 - 160	50 - 60
Torta di riso		Statico ventilato	2	160	50 - 60
Torta di riso		Statico	2	170	50 - 60
Brioche		Statico ventilato 2 160		25 - 30

I tempi indicati nelle seguenti tabelle non comprendono i tempi di preriscaldamento e sono indicativi.

9. PULIZIA E MANUTENZIONE

	Non utilizzare getti di vapore per pulire l'apparecchio. Il vapore potrebbe raggiungere le parti elettriche danneggiandole e causare corti circuiti.
	ATTENZIONE: Per la vostra sicurezza, prima di effettuare qualsiasi intervento di pulizia o di manutenzione straordinaria, è consigliato l'utilizzo di guanti protettivi.
	Non utilizzare sulle parti in acciaio o trattate superficialmente con finiture metalliche (ad es. anodizzazioni, nichelature, cromature), prodotti per la pulizia conteneti cloro, ammoniaca o candeggina.
	Si consiglia l'utilizzo di prodotti per la pulizia distribuiti dal costruttore.

9.1 Pulizia dell'acciaio inox

Per una buona conservazione dell'acciaio inox occorre pulirlo regolarmente al termine di ogni uso, dopo averlo lasciato raffreddare.

9.2 Pulizia ordinaria giornaliera

Per pulire e conservare le superfici in acciaio inox usare sempre e solo prodotti specifici che non contengano abrasivi o sostanze acide a base di cloro.

Modo d'uso: versare il prodotto su un panno umido e passare sulla superficie, risciacquare accuratamente e asciugare con uno straccio morbido o con un panno in microfibra.

9.3 Macchie di cibo o residui

Evitare nel modo più assoluto l'uso di spugne in acciaio e raschietti taglienti per non danneggiare le superfici.

Usare i normali prodotti, non abrasivi, servendosi eventualmente di utensili di legno o materiale plastico.

Risciacquare accuratamente e asciugare con uno straccio morbido o con un panno in microfibra.

Evitare di fare seccare all'interno del forno dei residui di cibo a base zuccherina (es.marmellata).

Seccandosi troppo a lungo potrebbero rovinare lo smalto che ricopre l'interno del forno.

9.4 Pulizia dei componenti del piano cottura

9.4.1 Il coperchio in vetro (ove presente)

Nel caso in cui dei liquidi cadano sul coperchio chiuso, rimuoverli accuratamente con uno straccio prima di aprirlo.

Per facilitare le operazioni di pulizia, il coperchio è estraibile dalle cerniere.

1 Posizionare il coperchio in posizione di chiuso.
2 Svitare le viti posizionate sul retro delle due cerniere (evidenziate per i vari modelli dalla freccia in figura) aprirlo e sollevarlo verso l'alto.
3 Effettuare la pulizia.
4 Riposizionare il coperchio inserendolo nelle guide. Avvitare le viti di fissaggio delle cerniere in posizione chiuso.

Estrarre le griglie e pulirle in acqua tiepida e detersivo non abrasivo, avendo cura di togliere ogni incrostazione. Asciugarle aacuratamente e riposizionarle sul piano di cottura.

Il continuo contatto delle griglie con la fiamma potrà provocare nel tempo un'alterazione dello smalto in prossimità delle aree esposte al calore. Si tratta di un fenomeno del tutto naturale che non pregiudica affatto la funzionalità di questo componente.

9.4.3 I cappellotti e le corone spartifiamma

I cappellotti e le corone spartifiamma sono estraibili per facilitare la pulizia. Lavarli in acqua calda e detersivo non abrasivo avendo cura di togliere ogni incrostazione e attendere che siano perfettamente asciutti.

Rimontare le corone spartifiamma, assicandosi che siano posizionate nelle proprie sedi con i rispettivi cappellotti, facendo attenzione che i fori degli spartifiamma A corrispondano con le candellette e le termocoppie.

Non lavare in lavastoviglie questi componenti.

9.4.4 Le candelette e le termocoppie

Per un buon funzionamento, le candelette d'accensione e le termocoppie devono essere sempre ben puliti. Controllarle frequentemente e se necessario pulirle con uno straccio umido. Eventuali residui secchi vanno rimossi con uno stecchino di legno o un ago.

Non utilizzare sulle parti in acciaio o trattate superficialmente con finiture metalliche (ad es. anodizzazioni, nichelature, cromature), prodotti per la pulizia conteneti cloro, ammoniaca o candeggina.

9.5 Pulizia del forno

Per una buona conservazione del forno occorre pulirlo regolarmente dopo averlo lasciato raffreddare.

• Estrarre tutte le parti rimovibili.
• Pulire le griglie forno con acqua calda e detergenti non abrasivi, sciacquare ed asciugare.
• Per facilitare le operazioni di pulizia, è possibile rimuovere la porta (vedere paragrafo "10.2 Smontaggio della porta").

È consigliabile far funzionare il forno al massimo per circa 15/20 minuti dopo aver utilizzato prodotti specifici, al fine di eliminarne i residui depositati all'interno del vano forno.

A fine operazioni è consigliabile asciugare bene le parti umide.

9.5.1 Rimozione telai guida (ove presenti)

La rimozione dei telai guida permette un'ulteriore facilità di pulizia delle parti laterali. un'operazione da effettuare ogni qual volta si utilizzi il ciclo di pulizia automatico (solo sui alcuni modelli).

Per rimuovere i telai guida:

1 tirare il telaio verso l'interno del forno in modo da sganciarlo dall'incastro A, successivamente sfilarlo dalle sedi poste sul retro B.
2 Al termine della pulizia ripetere le operazioni appena descritte per riposizionare i telai guida.

9.5.2 Pulizia dei vetri porta

Si consiglia di mantenerli sempre ben puliti. Utilizzare carta assorbente da cucina; in caso di sporco persistente, lavare con una spugna umida e detergente comune.

Non utilizzare detergenti abrasivi o corrosivi per la pulizia dei vetri porta (es. prodotti in polvere, smacchiatori e spugnette metalliche). Non utilizzare materiali ruvidi, abrasivi o raschietti metallici affiliati per pulire le porte di vetro del forno, dato che possono graffiare la superfice.

9.5.3 Pulizia della guarnizione

Per mantenere pulita la guarnizione utilizzare una spugna non abrasiva con acqua tiepida. La guarnizione si deve presentare morbida ed elastica (ad eccezione dei modelli pirolitici).

Nei modelli pirolitici, la guarnizione potrebbe schiacciarsi nel tempo e perdere la sua forma iniziale. Per ripristinarla pizzicare la guarnizione per tutto il suo perimetro, questa operazione è utile anche per rimuovere lo sporco che si è posizionato su di essa.

10. MANUTENZIONE STRAORDINARIA

Periodicamente il forno necessita di piccoli interventi di manutenzione o sostituzione di parti soggette ad usura, quali guarnizioni, lampadine, ecc. Di seguito vengono fornite le istruzioni specifiche per ogni intervento di questo tipo.

Prima di ogni intervento che richieda l'accesso a parti sotto tensione occorre disinserire l'alimentazione elettrica dell'apparecchio.

ATTENZIONE: Per la vostra sicurezza, prima di effettuare qualsiasi intervento di pulizia o di manutenzione straordinaria, è consigliato l'utilizzo di guanti protettivi.

10.1 Sostituzione della lampada d'illuminazione

Nel caso si rendesse necessario la sostituzione di una lampada, perché usurata o bruciata, rimuovere i telai guida vedi "9.5.1 Rimozione telai guida (ove presenti)". Successivamente rimuovere il coperchio lampada mediante l'uso di un attrezzo (ad es. un cacciavite). Rimuovere la lampada svitandola (per le lampade a filamento) o sfilandola (per le lampade alogene) nel senso indicato. Sostituire la lampada con una simile (25W per le lampade a filamento o 40W per quelle alogene).

Non toccare direttamente con le dita le lampade di tipo alogeno, ma munirsi di una copertura isolante.

10.2 Smontaggio della porta

Aprire completamente la porta. Inserire un pernetto nel foro delle della cerniera. Ripetere l'operazione per entrambe le cerniere.

Afferrare la porta ai due lati con entrambe le mani, sollevarla verso l'alto formando un'angolo di circa 30° ed estrarla.

Per rimontare la porta inserire le cerniere nelle apposite fessure poste sul forno assicurandosi che le scanaluture C si appoggino completamente alla base delle fessure. Abbassare la porta verso il basso e una volta posizionata rimuovere i pernetti dai fori delle cerniere.

10.3 Smontaggio della guarnizione (escluso modelli pirolitici)

Per un'accurata pulizia del forno è possibile rimuovere la guarnizione della porta.

Ai quattro lati sono posti dei ganci che la fissano al bordo del forno. Tirare verso l'esterno i bordi della guarnizione per staccare i ganci. La guarnizione dev'essere sotituita quando perde di elasticità e si indurisce.

10.4 Smontaggio dei vetri interni

Si consiglia di mantenerli sempre ben puliti. Per facilitare le operazioni di pulizia è possibile rimuovere la porta (vedi 10.2 Smontaggio della porta) e posizionarla su di un canovaccio; oppure aprirla e bloccare le cerniere per l'estrazione dei vetri. I vetri che compongono la porta possono essere interamente smontati seguendo le istruzioni fornite di seguito.

Attenzione: prima di estrarre i vetri assicurarsi di aver bloccato almeno una delle cerniere della porta in posizione aperta come descritto nel capitolo "10.2 Smontaggio della porta". Tale operazione potrebbe rendersi necessaria ancora durante la fase di estrazione dei vetri qualora la porta si sbloccasse accidentalmente.

Rimozione del vetro interno:

• Rimuovere il vetro interno tirandolo delicatamente nella parte posteriore verso l'alto seguendo il movimento indicato dalle frecce (1).
• Successivamente tirare il vetro nella parte anteriore verso l'alto (2).
• Così facendo si sganciano i 4 perni fissati al vetro dalle loro sedi sulla porta forno.

Rimozione dei vetri intermedi:

• (modelli pirolitici) sono presenti due vetri intermedi accoppiati mediante 4 blocchetti. Rimuovere i vetri intermedi sollevandoli verso l'altro.
• (altri modelli) può essere presente un vetro intermedio, nel caso rimuoverlo sollevandolo verso l'alto.

Pulizia:

- Ora è possibile pulire il vetro esterno e i vetri rimossi in precedenza. Utilizzare carta assorbente da cucina. In caso di sporco persistente lavare con una spugna umida e detergente neutro.

Riposizionamento vetri:

• Reinserire i vetri nell'ordine inverso alla rimozione.
• Riposizionare il vetro interno prestando attenzione a centrare ed incastrare i 4 perni fissati al vetro nelle loro sedi sulla porta forno mediante una leggera pressione.

11.1 Montaggio nei mobili da cucina

Impiallacciature, collanti o rivestimenti plastici sui mobili adiacenti devono essere termoresistenti (non inferiore a 90°C). Se non sono sufficientemente termoresistenti, potrebbero deformarsi nel tempo.

L'apparecchio deve essere installato da un tecnico qualificato e secondo le norme vigenti.

Questo apparecchio a seconda del tipo d'installazione appartiene alla classe 2-sottoclasse1 (Fig. A - Fig. B) o alla classe 1 (Fig. C).

Può essere accostato a pareti di cui una superi in altezza il piano di lavoro, ad una distanza minima di 50 mm dal fianco dell'apparecchio, come illustrato nelle figure A e C relative alle classi d'installazione.

Pensili posizionati sopra il piano di lavoro dell'apparecchio devono avere da esso una distanza minima pari a 750 mm. Quest'ultima può essere ridotta a 650 mm nel caso d'installazione di una cappa aspirante.

A Apparecchio incassato (Classe 2 sottoclasse 1)

B Apparecchio incassato (Classe 2 sottoclasse 1)

C Apparecchio libera installazione (Classe 1)

11.2 Ventilazione dei locali e scarico della combustione

L'apparecchio può essere installato solo in locali permanentemente ventilati, come previsto dalle norme vigenti. Nel locale in cui è installato l'apparecchio deve poter affluire tanta aria quanta ne viene richiesta dalla regolare combustione del gas e dal necessario ricambio d'aria del locale stesso. Le prese di immissione aria, protette da griglie, devono essere opportunamente dimensionate secondo le norme vigenti e collocate in modo da non essere ostruite, anche parzialmente.

L'apparecchio dovrà essere mantenuto adeguatamente ventilato per eliminare il calore e l'umidità prodotti dalle cotture: in particolare, dopo un uso prolungato, è consigliabile aprire una finestra o aumentare la velocità di eventuali ventilatori.

Lo scarico dei prodotti della combustione può essere assicurato tramite cappe collegate ad un camino a tiraggio naturale di sicura efficienza, oppure mediante aspirazione forzata. Un efficiente sistema di aspirazione richiede un'accurata progettazione da parte di uno specialista abilitato ad eseguirlo, rispettando le posizioni e le distanze indicate dalle norme. Al termine dell'intervento l'installatore dovrà rilasciare il certificato di conformità.

1 Evacuazione a mezzo di una cappa.
2 Evacuazione in assenza di una cappa.

A In camino singolo a tiraggio naturale.

B In camino singolo con elettroventilatore.

C Direttamente in atmosfera esterna con elettroventilatore a parete o a vetro.

D Direttamente in atmosfera esterna a parete.

Aria

← Prodotti della combustione

Elettroventilatore

11.3 Staffe di fissaggio muro (ove presenti)

Per assicurare la stabilità dell'apparecchio è necessario installare il sistema di fissaggio in dotazione. Questo sistema, installato correttamente, è utile a prevenire il ribaldamento dell'apparecchio.

Tramite i piedini regolabili livellare l'apparecchio all'altezza desiderata.

Misurare la distanza dall'indice della fessura al pavimento.

Riportare la stessa altezza precedentemente misurata sul muro per eseguire i fori di fissaggio delle staffe. L'interasse dei fori da seguire è indicato nello schema sovrastante.

Prima di serrare completamente le staffe al muro verificare che l'indice posto sulle staffe sia alla stessa altezza dell'indice posto sul retro dell'apparecchio. Posizionare l'apparecchio prestando attenzione che le staffe si inseriscano correttamente.

11.4 Collegamento gas

	Ad installazione completata, verificare eventuali perdite con una soluzione saponosa, mai con una fiamma.
	La coppia di serraggio tra raccordi che incorporano la guarnizione dev'essere compresa fra 10 - 15 Nm.
	Dopo ogni intervento sull'apparecchio verificare il corretto serrraggio delle connessioni gas.
	Nel caso l'apparecchio venga utilizzato con gas liquido utilizzare un regolatore di pressione conforme alla norma vigente e realizzare il collegamento sulla bombola nel rispetto delle prescrizioni stabilite dalla norma vigente.Assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella “12.3 Tabelle caratteristiche bruciatori ed ugelli“.

11.4.1 Allacciamento con tubo in gomma

	ATTENZIONE: Le seguenti istruzioni sono valide solamente per le installazioni appartanenti alla Classe 1. Vedi fig. C nel capitolo “11.1 Montaggio nei mobili da cucina”.
	Il collegamento con tubo in gomma conforme alla norma vigente può essere realizzato solamente se il tubo è ispezionabile per tutta la sua lunghezza.
	Il diametro interno del tubo deve essere di 8 mm per il GAS LIQUIDO e 13 mm per il GAS METANO e GAS CITTA’.

La messa in opera con tubo in gomma conforme alla norma in vigore dovrà essere effettuata in modo che la lunghezza della tubatura non superi 1,5 metri di lunghezza; assicurarsi che il tubo non venga a contatto con parti mobili o sia schiacciato.

Verificare che tutte le condizioni seguenti siano rispettate:

• che il tubo sia fissato al portagomma con fascette di sicurezza;
- che in nessun punto del suo percorso il tubo venga a contatto con pareti calde (max. 50 °C);
- che il tubo non sia soggetto ad alcuno sforzo di trazione o tensione e non presenti curve strette o strozzature;
- che il tubo non venga a contatto con corpi taglienti o spigoli vivi;
- se il tubo non è perfettamente a tenuta ed è causa di dispersione di gas nell'ambiente, non tentare di ripararlo: sostituirlo con un tubo nuovo;
- verificare che i termini di scadenza del tubo, serigrafati sullo stesso, non siano stati superati.

Eseguire il collegamento alla rete del gas utilizzando un tubo in gomma conforme alle caratteristiche indicate dalla norma vigente (verificare che la sigla di tale norma sia stampigliata sul tubo).

Avvitare accuratamente il portagomma 3 al raccordo gas 1 (filetto 1/2 " ISO 228-1) dell'apparecchio interponendo la guarnizione 2. A seconda del diametro del tubo gas utilizzato è possibile avvitare anche il portagomma 4 al portagomma 3. Dopo aver serrato il o i portagomma calzare il tubo gas 6 sul portagomma e fissarlo con la fascetta 5 conforme alla norma vigente.

11.4.2 Allacciamento con tubo flessibile in acciaio

ATTENZIONE: Le seguenti istruzioni sono valide per tutte le tipologie di installazione vedi fig. A, B, C nel capitolo “11.1 Montaggio nei mobili da cucina”.

Utilizzare esclusivamente tubi flessibili in acciaio a parete continua conformi alla norma vigente con estensione massima di 2 metri.

Questo tipo d'installazione può essere utilizzata sia per apparecchi incassati sia per apparacchi in posa libera.

Eseguire il collegamento alla rete del gas utilizzando un tubo flessibile in acciaio a parete continua, conforme alle caratteristiche indicate dalla norma vigente.

Avvitare accuratamente il raccordo 3 al raccordo al raccordo gas 1 (filetto 1/2 " ISO 228-1) dell'apparecchio interponendo la guarnizione 2.

11.5 Collegamento elettrico

Accertarsi che il voltaggio e il dimensionamento della linea di alimentazione corrispondano alle caratteristiche indicate dalla targhetta posta sull'apparecchio. Questa targhetta non deve mai essere rimossa. Una copia della targhetta viene abbinata alle istruzioni.

L'allacciamento elettrico dell'apparecchio dev'essere effettuato da un tecnico qualificato.

Prima di ogni intervento occorre disinserire l'alimentazione elettrica dell'apparecchio.

È obbligatorio il collegamento di terra secondo le modalità previste dalle norme di sicurezza dell'impianto elettrico.

In caso di collegamento alla rete elettrica tramite presa e spina, entrambe dovranno essere dello stesso tipo e andranno collegate al cavo di alimentazione in conformità alle norme in vigore. La presa dovrà essere accessibile ad apparecchio incassato. NON STACCARE MAI LA SPINA TIRANDONE IL CAVO.

In caso di sostituzione: il filo di messa a terra deve avere una lunghezza maggiore a quella dei fili di conduzione della corrente, in modo tale che, in caso di strappo dalla presa del cavo di alimentazione, sia l'ultimo a staccarsi.

Evitare l'utilizzo di riduzioni, adattatori o derivatori in quanto potrebbero provocare riscaldamenti o bruciature.

Se si utilizza un collegamento fisso è necessario predisporre sulla linea di alimentazione dell'apparecchio un dispositivo di interruzione omnipolare con distanza d'apertura dei contatti uguali o superiore a 3 mm, situato i posizione facilmente raggiungibile e in prossimità dell'apparecchio.

Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati dall'inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una singola parte dell'apparecchio.

TIPOLOGIA APPARECCHIO (CM)	TIPOLOGIE COLLEGAMENTO POSSIBILI	TIPOLOGIA CAVO(se non presente)
60	220 - 240 V 1N~	tripolare 3 × 1,5 mm2	H05V2V2-F

• Utilizzare cavi resistenti alla temperatura di almeno 90 °C di tipo H05V2V2-F.
• I valori sopra indicati si riferiscono alla sezione del conduttore interno.
• La coppia di serraggio delle viti dei conduttori di alimentazione della morsettiera dev'essere pari a 1,5-2 Nm.
• I cavi di alimentazione sopra indicati, sono dimensionati tenendo in considerazione il fattore di contemporaneità (in conformità alla norma EN 60335-2-6).

11.6 Posizionamento dell'alzatina (solo su alcuni modelli)

L'alzatina deve sempre essere posizionata e fissata correttamente sull'apparecchio.

1 Svitare i 2 dadi (B) posti sul retro del pianale.
2 Posizionare l'alzatina sopra il pianale facendo corrispondere i perni (C) con i fori (D).
3 Fissare l'alzatina al pianale avvitando le viti (A).

11.7 Posizionamento e livellamento dell'apparecchio

Dopo aver proceduto al collegamento elettrico e/o gas, livellare al suolo l'apparecchio tramite i quattro piedini regolabili. Per ottenere una stabilità è indispensabile che l'apparecchio sia correttamente livellato al suolo.

Apparecchio regolato per gas: METANO G20 (2H) pressione 20 mbar (vedi etichetta sul prodotto)

Nel caso sia necessario il funzionamento con altri tipi di gas occorre sostituire gli ugelli dei bruciatore e regolare la fiamma minima nei rubinetti gas.

Per la sostituzione degli ugelli procedere come descritto nei paragrafi seguenti.

12.1 Sostituzione ugelli piano cottura

1 Rimuovere le griglie, rimuovere tutti i cappellotti e le corone spartifiamma per accedere alle coppe dei bruciatori.
2 Mediante una chiave a tubo da 7 mm svitare gli ugelli.
3 Procedere alla sostituzione degli ugelli dei bruciatori secondo il gas da impiegare (vedi 12.3 Tabelle caratteristiche bruciatori ed ugelli).
4 Riposizionare correttamente i bruciatori nelle sedi appropriate.

12.2 Disposizione bruciatori

Bruciatore

Ausiliario

Semirapido

Rapido

Ultrarapido

12.3 Tabelle caratteristiche bruciatori ed ugelli

Bruciatore	Portata termica nominale (kW)	GAS LIQUIDO - G30/G31 28-30/37 mbar
		Diametro ugello(1/100 mm)	Portata ridotta (W)	Portata(g/h G30)	Portata(g/h G31)
Ausiliario 1.05 50 400 76 75
Semirapido 1.8 65 500 131 129
Rapido 3.0 85 800 218 214
Ultrarapido	3.5	94	1600	255	250
Bruciatore	Portata termica nominale (kW)	GAS METANO - G20 20 mbar
		Diametro ugello(1/100 mm)	Precamera(stampata su ugello)	Portata ridotta(W)
Ausiliario	1.05	72	(X)	400
Semirapido	1.8	97	(Z)	500
Rapido 3.0 115	(Y) 800
Ultrarapido	3.5	133	(S)	1600
Bruciatore	Portata termica nominale (kW)	GAS CITTA - G110 8 mbar
		Diametro ugello(1/100 mm)	Precamera(stampata su ugello)	Portata ridotta(W)
Ausiliario	1.05	145	(8)	400
Semirapido	1.8	185	(2)	500
Rapido	3.0	260	(3)	800
Ultrarapido	3.4	315	(13)	1200

Gli ugelli relativi al gas città sono reperibili presso i centri assistenza autorizzati.

12.4 Operazioni finali

Dopo aver eseguito le operazioni di sostituzione degli ugelli riposizionare le corone spartifiamma, i cappellotti dei bruciatori e le griglie.

Dopo la regolazione con un gas diverso da quello per il quale è stato regolato l'apparecchio in fabbrica, sostituire l'etichetta regolazione gas applicata ad esso con quella corrispondente al nuovo gas. L'etichetta è inserita all'interno della busta ugelli (ove presente).

12.4.1 Regolazione del minimo dei bruciatori del piano per gas metano o città

Accendere il bruciatore e portarlo sulla posizione minima. Estrarre la manopola del rubinetto gas e agire sulla vite di regolazione a lato dell'astina del rubinetto (a seconda dei modelli), fino ad ottenere una fiamma minima regolare.

Rimontare la manopola e verificare la stabilità della fiamma del bruciatore (ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo la fiamma non dovrà spegnersi). Ripetere l'operazione su tutti i rubinetti gas.

12.4.2 Regolazione del minimo dei bruciatori del piano per gas liquido

Per la regolazione del minimo con gas liquido occorre avvitare completamente in senso orario la vite alloggiata a lato dell'astina del rubinetto.
