RRD24323X - Frigorifero REX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero combinato con congelatore
Marca	Rex
Modello	RRD24323X
Classe energetica	A+
Capacità totale	240 litri
Capacità frigorifero	180 litri
Capacità congelatore	60 litri
Dimensioni (L x P x A)	60 x 65 x 185 cm
Peso	55 kg
Alimentazione	220-240 V, 50 Hz
Classe climatica	N-ST
Rumorosità	40 dB(A)
Sbrinamento	No Frost nelle celle
Illuminazione	LED a basso consumo
Ripiani interni	In vetro temperato regolabili
Contenitore verdura	Presente, con copertura in cristallo
Gas refrigerante	R600a (isobutano ecologico)
Funzione congelamento rapido	Sì, attivabile manualmente
Maniglia	Profilata a scomparsa
Piedini regolabili	Sì, anteriori
Extra	Allarme uscita porta e temperatura
Pulizia	Pannelli interni removibili per una pulizia facile

Domande frequenti - RRD24323X REX

Come regolare la temperatura nel frigorifero Rex RRD24323X?

Per regolare la temperatura, ruotare la manopola del termostato, solitamente situata all'interno del frigorifero o sulla parte superiore. Le impostazioni consigliate sono spesso indicate sul manuale; in genere, un valore medio (es. 3-4) è ideale per la conservazione degli alimenti.

Come eseguire lo sbrinamento del congelatore?

Il modello RRD24323X è dotato di tecnologia No Frost, quindi non richiede sbrinamento manuale. Se si nota una leggera formazione di ghiaccio, può essere dovuto a una chiusura non corretta della porta; controllare la guarnizione.

Come pulire l'interno del frigorifero?

Per pulire l'apparecchio, scollegare la corrente, rimuovere i ripiani e i contenitori fissi. Lavare le superfici interne con acqua tiepida e bicarbonato, evitando detergenti abrasivi. Asciugare accuratamente prima di ricollegare.

Cosa fare se il frigorifero non raffredda a sufficienza?

Controllare che la temperatura sia impostata correttamente, che le aperture di ventilazione non siano ostruite e che la guarnizione della porta sia integra. Verificare anche che la parte posteriore sia ben ventilata e non ci sia polvere sulla serpentina.

Come installare correttamente il frigorifero?

Posizionare l'apparecchio lontano da fonti di calore, su una superficie piana e stabile. Lasciare uno spazio di almeno 5 cm sui lati e dietro per una corretta circolazione dell'aria. Attendere alcune ore prima di accenderlo.

Qual è la classe energetica del modello RRD24323X?

Il frigorifero Rex RRD24323X appartiene alla classe energetica A+, garantendo un buon risparmio energetico. Il consumo effettivo dipende dalle condizioni di utilizzo.

Come sostituire la guarnizione della porta?

La guarnizione è fissata perimetralmente alla porta. Per sostituirla, rimuovere la vecchia guarnizione sollevandola delicatamente dal binario, quindi inserire la nuova guarnizione premendola fino allo scatto. Controllare la tenuta.

Perché si forma condensa all'interno?

La condensa può apparire se la porta viene aperta frequentemente o lasciata aperta a lungo. Assicurarsi che la porta sia chiusa ermeticamente e che la temperatura non sia impostata troppo bassa. In ambienti molto umidi è normale una leggera condensa.

Come attivare la funzione congelamento rapido?

La funzione di congelamento rapido si attiva premendo l'apposito pulsante o portando il termostato sulla posizione massima, a seconda del modello. Questo abbassa rapidamente la temperatura del congelatore per congelare grandi quantità di cibo. Spegnere la funzione dopo circa 24 ore.

Dove posso trovare pezzi di ricambio per il frigorifero?

I pezzi di ricambio originali (come ripiani, guarnizioni, lampadine) possono essere ordinati tramite il servizio di assistenza autorizzato Rex o in ricambisterie specializzate. Indicare sempre il modello RRD24323X per la compatibilità.

MANUALE UTENTE RRD24323X REX

Frigorifero-Congelatore

complimenti per aver scelto un elettrodomestico Electrolux che, siamo certi, avrà modo di apprezzare per le prestazioni, la qualità e l'affidabilità e che le renderà la vita di ogni giorno più confortevole, facile e sicura. Da sempre il nostro impegno è quello di produrre utilizzando la tecnologia più avanzata, nel rispetto dell'ambiente e sempre in anticipo rispetto agli obblighi normativi.

La lettura completa di questo libretto le permetterà un utilizzo corretto e sicuro della sua apparecchiatura e le darà anche utili consigli sulla manutenzione più efficiente.

INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

- Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

- Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.

- Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o co-perchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'ap-

parecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Avvertenze di sicurezza generali

Attenzione Assicurarsi che le aperture di ventilazione non siano otturate.

• Questa apparecchiatura è destinata esclusivamente all'uso domestico.
• L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevande nelle modalità descritte nelle presenti istruzioni.
• Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.

- Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelli approvati per tale scopo dal produttore.

- Non danneggiare il circuito refrigerante. - Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile. Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

- evitare fiamme libere e scintille - aerare bene il locale in cui si trova l'apparec-chiatura

- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

Avvertenza Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) de-

vono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato.

1. Non collegare prolunghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina causandone il surriscaldamento con un conseguente rischio di incendio.
3. La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.
4. Evitare di tirare il cavo di alimentazione.
5. Se la presa elettrica non è perfettamente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.
6. L'apparecchio non deve essere messo in funzione senza il coprilampada interno 1) della luce interna.
7. Questa apparecchiatura è pesante. Prestare attenzione quando occorre spostarla.
8. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare ustioni da freddo.
9. Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta.
10. Lampadine ²⁾ utilizzate in questo apparecchio sono lampadine speciali, selezionate per essere usate unicamente negli elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

Uso quotidiano

• Non appoggiare pentole calde sulle parti in plastica dell'apparecchiatura.
• Non riporre gas o liquidi infiammabili nell'apparecchiatura: i contenitori potrebbero esplodere.
• Evitare di appoggiare gli alimenti contro la presa d'aria situata nella parete posteriore. 3)
• Gli alimenti scongelati non devono essere ricongelati.
• Conservare i surgelati seguendo le indicazioni riportate sulle confezioni.
• Osservare rigorosamente le raccomandazioni del produttore riguardo alla conservazione degli alimenti.
• Non introdurre bevande gassate o frizzanti nel vano congelatore; la pressione del recipiente potrebbe causarne l'esplosione con il rischio di danneggiamento dell'apparecchiatura.
• I ghiaccioli, se consumati appena estratti dall'apparecchiatura, possono provocare ustioni da freddo.

Pulizia e cura

- Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

1) Per le apparecchiature che prevedono il coprilampada

2) Le lampadine

3) Per le apparecchiature di tipo no-frost

4) Per gli apparecchi che prevedono un collegamento alla rete idrica

1) Per le apparecchiature che prevedono il coprilampada 2) Le lampadine 3) Per le apparecchiature di tipo no-frost 4) Per gli apparecchi che prevedono un collegamento alla rete idrica

• Prima di utilizzare l'apparecchiatura per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.
• Non pulire l'apparecchiatura con oggetti metallici.
• Non usare oggetti appuntiti per sbrinare l'apparecchiatura. Usare un raschietto di plastica.
• Non utilizzare mai asciugacapelli o altri apparecchi riscaldanti per accelerare lo sbrinamento. Un calore eccessivo può danneggiare le parti in plastica interne e l'umidità può penetrare nel sistema elettrico rendendolo sotto tensione.
• Ispezionare regolarmente lo scarico dell'acqua di sbrinamento. Lo scarico deve essere sempre perfettamente libero. L'ostruzione dello scarico può causare un deposito di acqua sul fondo dell'apparecchiatura.

Installazione

Importante Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediata-mente gli eventuali danni al negozio in cui è sta-to acquistato. In questo caso conservare l'im-ballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'o-lio di arrivare nel compressore.
• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Per il collegamento idrico, usare solo sorgenti d'acqua potabile. 4)

Assistenza tecnica

- Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da personale competente.

- Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono circuito refrigerante o nei materiali isolanti.

L'apparecchio non deve essere smaltito assieme

ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo 🌐 sono riciclabili.

USO DELL'APPARECCHIO

Accensione

Inserire la spina nella presa.

Ruotare il termostato in senso orario fino a una regolazione media.

Spegnimento

Per spegnere l'apparecchio, ruotare il termostato in posizione "O".

Regolazione della temperatura

La temperatura viene regolata automaticamente.

Per regolare il livello di raffreddamento, procedere come segue:

• impostare il regolatore di temperatura a un livello basso per ottenere un raffreddamento minimo.
• ruotare il regolatore di temperatura verso l'impostazione massima per aumentare l'intensità del raffreddamento.

In condizioni normali, si consiglia di utilizzare una regolazione media.

UTILIZZO QUOTIDIANO

Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati.

Per congelare cibi freschi non è necessario cambiare la regolazione media.

Tuttavia, per un'operazione di congelamento più rapida, ruotare il termostato verso una regolazione più alta per ottenere il massimo raffreddamento.

Importante In questa condizione la temperatura del vano frigorifero può scendere sotto 0°C. In questo caso riportare il termostato verso una regolazione più calda.

Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchiatura per almeno 2 ore con una regolazione alta prima di introdurre gli alimenti.

Importante Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di salita" indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione.

I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in questo caso la cottura durerà più a lungo.

Controllo dell'umidità

Il ripiano di vetro incorpora un dispositivo a fessure, regolabili per mezzo di una leva scorrevole, che consente di regolare la temperatura del cassetto o dei cassetti delle verdure.

Quando le fessure di ventilazione sono chiuse, l'umidità naturale del cibo conservato negli scomparti della frutta e della verdura viene preservata più a lungo.

Quando le fessure di ventilazione sono aperte, la maggiore circolazione di aria riduce l'umidità presente negli scomparti della frutta e della verdu-ra.

PULIZIA E CURA

Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di utenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenziola ricarica devono pertanto essere effettuate usivamente da tecnici autorizzati.

Sbrinamento del frigorifero

Durante l'uso normale la brina è eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento è scaricata attraverso un condotto in un contenitore speciale sul retro dell'apparecchio, sopra il motocompressore, dove evapora.

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento al centro del canale nel vano frigorifero per evitare che l'acqua fuoriesca gocciolando sul cibo all'interno. Usare lo speciale detergente in dotazione, già inserito nel foro di scarico.

Sbrinamento del congelatore

i Una certa quantità di brina si formerà sempre sui ripiani del congelatore e attorno allo scomparto superiore.

Importante Sbrinare il congelatore quando lo strato di brina raggiunge uno spessore di ca. 3-5 mm.

Per rimuovere la brina, seguire le istruzioni sotto- stanti:

1. Spegnere l'apparecchio.
2. Rimuovere il cibo eventualmente conservato, avvolgendolo in diversi strati di carta di giornale e collocandolo in un luogo fresco.
3. Lasciare la porta aperta.
4. Una volta completato lo sbrinamento, asciuga-re accuratamente l'interno e reinserire la spina.
5. Accendere l'apparecchio.
6. Regolare il termostato sul raffreddamento massimo e fare funzionare l'apparecchio con questa regolazione per due o tre ore.
7. Ricaricare nel vano il cibo precedentemente rimosso.

Importante Non usare utensili metallici appuntiti per rimuovere la brina dall'evaporatore per non danneggiarlo. Non usare dispositivi elettrici o altri mezzi artificiali per accelerare il processo di scongelamento diversi da quelli raccomandati dal fabbricante. Un aumento di temperatura dei pacchetti di cibo congelato durante lo sbrinamento può ridurre la loro durata di conservazione.

COSA FARE SE...

Rumori normali durante il funzionamento

• Quando il refrigerante viene pompato attraverso le bobine o le tubazioni si può sentire un fievole gorgoglio e un borbottio. Non si tratta di un'anomalia.

• Quando il compressore è in funzione, viene pompato il refrigerante e si può sentire un ronzio e un rumore pulsante dal compressore. Non si tratta di un'anomalia.

• La dilatazione termica potrebbe provocare uno schiocco improvviso. È un fenomeno naturale, non pericoloso. Non si tratta di un'anomalia.

• Quando il compressore si accende o si spe-gne, si sente un lieve scatto del regolatore della temperatura. Non si tratta di un'anomalia.

DATI TECNICI

RRD24323X RRD24323W
Dimensioni
Altezza 1404 mm 1404 mm
Larghezza 545 mm 545 mm
Profondità 604 mm 604 mm
Tempo di salita 19 h 19 h

I dati tecnici sono riportati sulla targhetta del modello applicata sul lato sinistro interno dell'apparecchiatura e sull'etichetta dei valori energetici.

INSTALLAZIONE

Attenzione Leggere con attenzione le "Informazioni per la sicurezza" per la vostra ezza e per il corretto funzionamento apparecchio prima di procedere stallazione.

Luogo d'installazione

Questo apparecchio può essere installato in un luogo asciutto e ben ventilato (garage o una cantina); tuttavia, per ottenere prestazioni ottimali è consigliabile installarlo in un luogo la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta del modello:

Classe climati-ca	Temperatura ambiente
SN da +10°C a + 32°C
N da +16°C a + 32°C
ST da +16°C a + 38°C
T	da +16°C a + 43°C

Distanziatori posteriori

Nel sacchetto della documentazione sono inclusi due distanziatori, da installare come mostrato nella figura.

1. Inserire i distanziatori nei fori. Controllare che la freccia (A) sia posizionata come appare nella figura.

1. Ruotare i distanziatori di 45° in senso antiorario finché si bloccano in posizione.

Livellamento

L'apparecchio deve trovarsi perfettamente in piano. Per correggere gli eventuali dislivelli è possibile regolare in altezza i due piedini anteriori.

L'apparecchio deve essere installato lontano da fonti di calore (termosifoni, boiler, luce solare diretta, ecc.). Verificare che sul lato posteriore sia garantita un'adeguata circolazione dell'aria. Per ottenere prestazioni ottimali, se l'apparecchio è installato al di sotto di un pensile si raccomanda di mantenere una distanza minima tra quest'ultimo e lo spigolo superiore dell'apparecchio di almeno 100 mm. Se possibile, tuttavia, evitare di installare l'apparecchio sotto un pensile. Per consentire un perfetto livellamento dell'apparecchio sono provvisti uno o più piedini regolabili.

Se l'apparecchio è installato in un angolo con il la- to incernierato verso la parete, la distanza rispet- to a quest'utima deve essere di almeno 10 mm, in modo che la porta possa aprirsi in misura suffi- ciente per consentire la rimozione dei ripiani.

Avvertenza Deve essere possibile

scollegare l'apparecchio dalla rete elettrica; eseguire perciò l'installazione facendo si che la spina rimanga facilmente accessibile.

Reversibilità delle porte

Importante Per eseguire le seguenti operazioni, si raccomanda di farsi aiutare da un'altra persona che tenga ben ferme le porte dell'apparecchio.

Per cambiare la direzione di apertura delle porte, procedere come segue:

1. Estrarre la spina dalla presa.

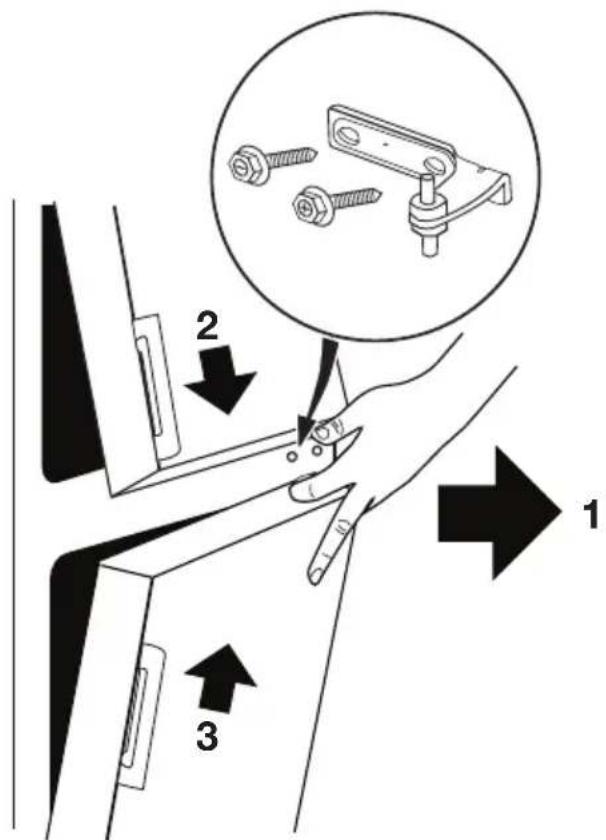

2. Aprire la porta del vano congelatore. Allentare la cerniera.

1. Rimuovere le porte tirandole lentamente e rimuovere la cerniera.

1. Sul lato opposto, rimuovere i coprifori.

1. Rimuovere la vite del perno inferiore e installarla sul lato opposto.

1. Svitare i due piedini regolabili e le viti della cerniera inferiore della porta. Rimuovere la cerniera inferiore e installarla sul lato opposto.

1. Svitare il perno superiore a cui è agganciata la porta.

1. Riavvitare il perno sull'altro lato.

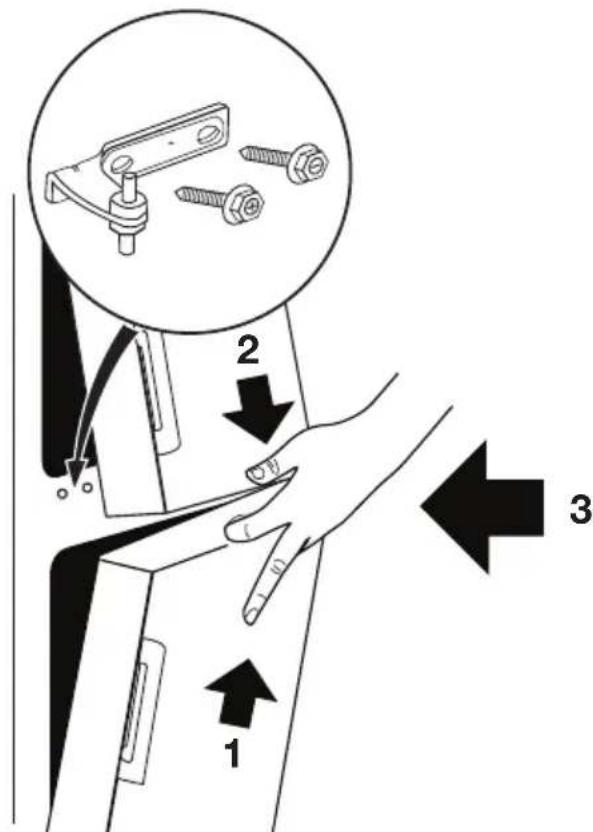

1. Inserire le porte nei perni e installarle. Montare la cerniera.

1. Sul lato opposto, montare i coprifori inclusi nel sacchetto degli accessori.

1. Fissare la cerniera. Verificare che le porte siano allineate.

2. Rimuovere e installare la maniglia 5) sul lato opposto.

3. Riposizionare l'apparecchio, livellarlo, attendere almeno quattro ore e inserire la spina nella presa.

Effettuare un controllo finale per verificare che:

• Tutte le viti siano serrate.
• La porta si apra e si chiuda correttamente.

Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione non ade- risca perfettamente. In tal caso, attendere che aderisca naturalmente.

Per chi preferisca non eseguire direttamente le operazioni sopra descritte, rivolgersi al servizio post-vendita più vicino. L'intervento di inversione delle porte eseguito dai tecnici del servizio post-vendita sarà a carico dell'utente.

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa.

La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze

negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

www.electrolux.com/shop
