SWM840 - Lavatrice SMEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice
Marca	Smeg
Modello	SWM840
Caricamento	Frontale
Capacità di lavaggio	8 kg
Velocità di centrifuga	1400 giri/min
Classe energetica	A+++
Alimentazione	220-240 V / 50 Hz
Potenza assorbita	2200 W
Dimensioni (L x P x H)	60 x 60 x 85 cm
Peso del prodotto	75 kg
Tipo di display	LED
Numero di programmi	15
Programmi principali	Cotone, Sintetici, Delicati, Lana, Silenzioso, Vapore
Partenza ritardata	Sì, fino a 24 ore
Materiale cestello	Acciaio inox
Funzioni di sicurezza	Blocco bambini, blocco sportello, anti-allagamento
Livello di rumore (lavaggio)	58 dB
Livello di rumore (centrifuga)	76 dB
Design	Stile rétro, acciaio spazzolato

Domande frequenti - SWM840 SMEG

Come si pulisce il filtro della lavatrice?

Il filtro si trova di solito dietro lo sportello di servizio in basso a destra. Aprire lo sportellino, posizionare un contenitore per l'acqua e svitare il filtro in senso antiorario. Pulirlo con acqua corrente e rimontarlo. Controllare il filtro almeno ogni 3 mesi.

Perché la lavatrice non scarica l'acqua?

Se l'acqua non scarica, il filtro potrebbe essere intasato o il tubo di scarico piegato. Verificare che non ci siano ostruzioni e che il tubo sia posizionato correttamente. Se il problema persiste, contattare un tecnico autorizzato.

Quali programmi scegliere per capi delicati?

Per capi delicati selezionare il programma Delicati o Lana. Questi usano temperature basse e una centrifuga ridotta per proteggere le fibre.

Come si attiva la partenza ritardata?

Premere il pulsante Partenza ritardata e selezionare l'ora di ritardo desiderata con la manopola o i tasti +/-, poi avviare il ciclo. Il display mostrerà il tempo rimanente.

Cosa significa l'errore E20?

Il codice E20 indica un problema di scarico. Controllare il filtro e il tubo di scarico. Se l'errore persiste, spegnere la macchina e contattare l'assistenza.

Come si installa correttamente la lavatrice?

Posizionare la lavatrice su una superficie piana e stabile. Rimuovere i bulloni di trasporto posteriori. Collegare il tubo di alimentazione all'acqua e quello di scarico al sifone. Assicurarsi di livellare la macchina regolando i piedini.

È sicuro lavare la lana?

Sì, utilizzando il programma Lana con acqua fredda o max 30°C e una centrifuga delicata. Usare un detersivo specifico per lana.

Come ridurre il rumore in centrifuga?

Assicurarsi che la lavatrice sia livellata e che non ci siano oggetti estranei nel cestello. Non sovraccaricare il tamburo. Verificare che i bulloni di trasporto siano stati rimossi.

Quale detersivo usare?

Usare un detersivo in polvere per il cotone, liquido per temperature basse e specifico per colorati. Non usare prodotti non adatti alle lavatrici.

Come si ottimizza il consumo energetico?

Utilizzare programmi a bassa temperatura (30-40°C) e a pieno carico. Attivare l'opzione Eco se presente. Pulire regolarmente il filtro e usare la centrifuga solo quando necessario.

MANUALE UTENTE SWM840 SMEG

SEZIONE 1: OPERAZIONI PRELIMINARI

• Avvertimenti di sicurezza
• Raccomandazioni

SEZIONE 2: INSTALLAZIONE

• Rimozione delle viti per il trasporto
• Regolazione dei piedini
• Collegamento all'alimentazione elettrica
• Collegamento all'alimentazione idrica

• Collegamento allo scarico dell'acqua

SEZIONE 3: SPECIFICHE TECNICHE

SEZIONE 4: PANNELLO DI CONTROLLO

• Tasto Avvio/Pausa

• Spie di indicazione funzione
• Tasti funzione

• Manopola programma

SEZIONE 5: COME LAVARE I CAPI

• Prima di effettuare il lavaggio
• Attivazione della lavatrice

SEZIONE 6: MANUTENZIONE E PULIZIA

• Filtri di ingresso acqua
• Filtro della pompa
- Vaschetta del detersivo
• Tappo del sifone
• L'involucro
• Il tamburo
• Rimozione del calcare

SEZIONE 1: OPERAZIONI PRELIMINARI

AVVERTIMENTI DI SICUREZZA

• Non utilizzare prese multiple o prolunghe.
• Non inserire nella presa di corrente spine con cavo danneggiato o rotto.
- Se il cavo è danneggiato deve essere sostituito dal fabbricante o da un servizio assistenza autorizzato per evitare pericoli.
- Non tirare il cavo per staccare la spina dalla presa di corrente. Staccare la spina afferrandola saldamente.
• Non inserire la spina con mani bagnate.
• Non toccare l'apparecchio con mani o piedi bagnati.
• Non aprire il contenitore del detersivo quando l'apparecchio è in funzione.
- Non tentare di aprire lo sportello dell'apparecchio quando quest'ultimo è in funzione.
- Dato che l'apparecchio può raggiungere temperature elevate mentre è in funzione, non toccare il tubo di scarico né l'acqua di scarico.
- In caso di guasto, per prima cosa scollegare l'apparecchio e chiudere il rubinetto dell'acqua. Non tentare di effettuare riparazioni. Contattare il centro di assistenza autorizzato più vicino.
- Non dimenticare che il materiale usato per l'imballaggio dell'apparecchio può essere pericoloso per i bambini.
• Non permettere che i bambini giochi con l'apparecchio.
• Non permettere che animali domestici si avvicinino all'apparecchio.
- Accertarsi che la lavatrice sia utilizzata unicamente da adulti, in conformità con le informazioni contenute nel presente manuale.
- Il presente apparecchio è progettato per un utilizzo in ambiente domestico. In caso di utilizzo commerciale la garanzia verrà automaticamente invalidata.
• L'apparecchiatura non deve essere posta su un tappeto che blocchi la

• Qualora si preveda di non utilizzare l'apparecchio per un lungo periodo di tempo, scollegare il cavo di alimentazione, chiudere il rubinetto dell'alimentazione idrica e lasciare il portello aperto per mantenere asciutto l'interno della lavatrice e per prevenire la formazione di odori.
• A seguito delle procedure di controllo della qualità, può restare una certa quantità di acqua contenuta all'interno dell'apparecchio. Ciò non crea problemi al funzionamento della lavatrice.

SEZIONE 2: INSTALLAZIONE

Occorre eseguire le seguenti operazioni prima di utilizzare la lavatrice.

RIMOZIONE DELLE VITI PER IL TRASPORTO

• Le viti per il trasporto, posizionate sul retro dell'apparecchio, devono essere rimosse prima di mettere in funzione l'apparecchio.
• Allentare le viti facendole ruotare in senso antiorario con una chiave adalta. (DISEGNO 1)
  • Togliere le viti estraendole.(DISEGNO 2)
• Nei fori da cui sono state rimosse le viti per il trasporto, inserire gli appositi tappi delle viti per il trasporto che si trovano nella borsa degli accessori. (DISEGNO 3)
• Conservare le viti rimosse per eventuali movimentazioni successive.

DISEGNO-1

DISEGNO -2

DISEGNO -3

REGOLAZIONE DEI PIEDINI

• Non installare la lavatrice su tappeti o superfici analoghe.
- Per garantire un funzionamento silenzioso della lavatrice e senza vibrazioni, posizionarla su un fondo piatto, non scivoloso e resistente.
- Agendo sui piedini si può regolare la stabilità della lavatrice.
• Per prima cosa, allentare il dado di regolazione in plastica.
- Regolare facendo ruotare i piedini verso l'alto o verso il basso.
- Raggiunta la stabilità necessaria, serrare nuovamente il dado di regolazione in plastica facendolo ruotare verso l'alto.
- Non posizionare cartoni, blocchi di legno o materiali analoghi sotto la lavatrice per bilanciare le difformità del pavimento.

COLLEGAMENTO ALL'ALIMENTAZIONE ELETTRICA

• La lavatrice funziona con alimentazione 220-240V e 50Hz.
- Al cavo di rete della lavatrice è stata collegata una spina speciale con messa a terra. Questa spina deve essere assolutamente inserita in una presa con messa a terra da 10 ampere. Anche il valore della portata del fusibile della linea elettrica collegata deve essere pari a 10 ampere. Se la casa non è attrezzata con tali prese e fusibili, contattare un elettricista

• Una pressione dell'acqua di 0,1-1 MPa dal rubinetto consente un funzionamento più efficiente dell'apparecchio (0,1 MPa di pressione significa un flusso d'acqua di oltre 8 litri al minuto da un rubinetto completamente aperto).
• Una volta completati i collegamenti, controllare che non vi siano perdite dai giuriti di collegamento arendo completamente il subinetto.
  • Assicurarsi che il tubo ingresso acqua non sia piegato, rotto o schiacciato.
• Montare il tubo ingresso acqua su un rubinetto per l'acqua da 3 ⁷ /4, filettato. Ingresso acqua fredda (Valvola con filtro bianco)

Ingresso acqua calda (Valvola con filtro rosso)

COLLEGAMENTO ALLO SCARICO DELL'ACQUA

• Accertarsi che i tubi di ingresso dell'acqua non siano piegati, attorcigliati, compressi o anomalamente allungati.
• Il tubo di scarico dell'acqua dovrebbe essere montato a un'altezza di minimo 60 cm, massimo 100 cm dal terreno.
  • L'estremità del tubo di scarico dell'acqua si può inserire direttamente nel forn di una di l'acqua acqua e a un depositiva sociale monte ed

SEZIONE 3: SPECIFICHE TECNICHE

	32 LT* 40 LT* 42 LT* 47 LT* 52 LT* 57 LT*
Capacità massima biancheria asciutta (kg)	3,5 5 5 6 7 7,5
Carico raccomandato (kg)	3 4,5 4,5 5,5 6,5 7
Altezza (cm) 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85	85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 85 1000/1200
Larghezza (cm)	59,6	59,6	59,6	59,6	59,6	59,6
Profondità (cm)	37 42 51 $4 57 60
Velocità massima di centrifugazione (rpm)	600/800/1000/1200	600/800/1000/1200	600/800/1000/1200/1400/1600	600/800/1000/1200/1400/1600	600/800/1000/1200/1400/1600	600/800/1000/1200/1400/1600

* Si vede l'etichetta caratteristica apposta sull'apparecchio per verificare quale modello corrisponde a quello acquistato.

1-Vassoio superiore
2-Vaschetta per il detersivo
3-Pannello di controllo
4-Sportello
5-Zoccolo protettivo

Queste specifiche tecniche si riferiscono a macchine a singolo ingresso d'acqua (fredda) e a doppio ingresso d'acqua /fredda/calda).

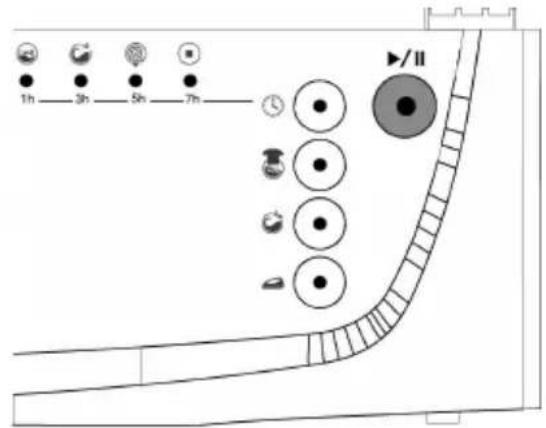

SEZIONE 4: PANNELLO DI CONTROLLO

1-Vaschetta detersivo
2-Manopola programmi
3-Manopola regolazione temperatura
4-Spia indicatrice di funzionamento
5-Tasto avvio/pausa e annullamento
6-Tasti funzioni

TASTO AVVIO/PAUSA

Questo tasto serve ad avviare un programma selezionato o a metterlo in pausa durante il funzionamento.

SPIE INDICATRICI DELLE FUNZIONI

Quando viene premuto il tasto avvio/pausa o qualsiasi tasto di funzione, si accende la spia luminosa sui tasti e sul pannello di controllo che indica i programmi. Quando una qualsiasi di queste spie è accesa, questo sta ad indicare che un programma è attivato. La luce si spegne quando il tasto della funzione o quello di avvio/pausa vengono premuti una seconda volta, o quando viene completato il ciclo relativo alla funzione selezionata.

Le spie indicatrici di funzione servono anche al sistema di rilevamento guasti di cui alla sezione 9.

Si consiglia di usare questa funzione quando non è possibile estrarre i capi immediatamente dopo la fine del programma. Questa funzione previene la formazione di grinze. Quando viene premuto questo tasto l'ultima acqua di risciacquo non viene scaricata. Per far proseguire il programma premere nuovamente il tasto avvio/pausa.

Utilizzando questa funzione si può ottenere un ulteriore risciacquo in aggiunta a quelli già effettuati dalla lavatrice secondo i programmi di lavaggio.

PRE - LAVAGGIO

Il prelavaggio

Tramite questa funzione è possibile avviare un'operazione di lavaggio addizionale per biancheria molto sporca. Quando si utilizza questa funzione è necessario aggiungere il detersivo nello scomparto prelavaggio della vaschetta del detersivo.

ATTENZIONE!

Se avete di dimenticato di attivare una funzione addizionale e la lavatrice ha già iniziato il suo funzionamento, premete il tasto della funzione addizionale desiderata. Se la spia sopra il tasto di funzione si accende la funzione selezionata è attiva. Se la spia si accende per un momento e poi si spegne, la funzione desiderata non è stata attivata.

NOTA: I nostri prodotti dispongono di schede elettroniche e tasti a sfioramento. Una leggera pressione sui tasti è sufficiente per attivare le funzioni.

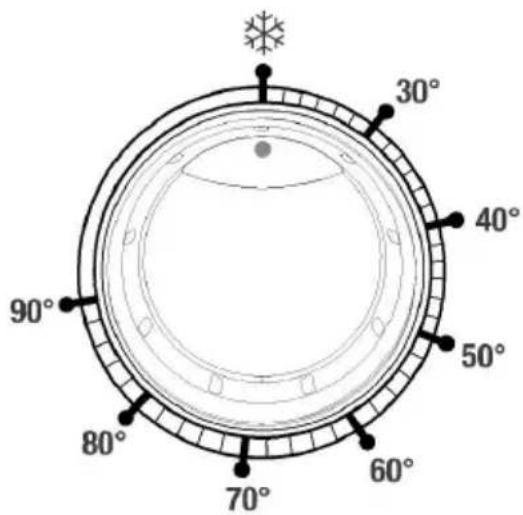

MANOPOLA REGOLAZIONE TEMPERATURA

Per mezzo della manopola di regolazione della temperatura, è possibile regolare la temperatura dell'acqua di lavaggio dei capi tra 0 (lavaggio a freddo) e 90°C. Al momento di selezionare la temperatura dell'acqua di lavaggio, prestare attenzione alle istruzioni internazionali di lavaggio presenti sui capi.

MANOPOLA PROGRAMM

Con la manopola del programma, è possibile selezionare il programma con il quale si desidera lavare i propri abiti. È possibile regolare il processo di scelta del programma ruotando la manopola apposita in entrambe le direzioni. Bisogna fare attenzione che il segno di regolazione della manopola del programma sia esattamente sul programma che si desidera selezionare. Quando si porta la manopola del programma sulla posizione STOP (off), la lavatrice esegue l'operazione di scarico per finire (annullare) il ciclo di programma. Dopo che lo scarico è finito, la lavatrice passa in modalità Standby. È possibile ora selezionare un altro programma da avviare.

STOP

1-Cotone bianco
2-Cotone bianco (prelavaggio)
3-Colori resistenti
4-Colori delicati
5-Filati sintetici resistenti
6-Filati sintetici (prelavaggio)
7-Filati sintetici delicati
8-Lavaggio misto
9-Lana
10-Lavaggio a mano
11-Seta
12-Lavaggio rapido
Risciacquo
Centrifuga
Scarico

SEZIONE 5: COME LAVARE I CAPI

• Inserire la spina del cavo di alimentazione della lavatrice.
  • Aprire il rubinetto per l'immissione dell'acqua.

Primo ciclo di lavaggio

Dopo il collaudo in fabbrica, potrebbe essere rimasta dell'acqua all'interno dell'apparecchio. Si consiglia di effettuare il primo ciclo di lavaggio senza biancheria in modo che l'acqua possa essere eliminata; inserire mezzo misurino di detersivo comune nello scomparto 2 e selezionare il programma cotone a 90°.

PRIMA DI EFFETTUARE IL LAVAGGIO

Cernita dei capi da inserire

• Selezionare i capi in base alla composizione (colone, sintetico, delicato, lana, ecc.), alle temperature di lavaggio e al livello di sporco.
  • Non inserire mai insieme per il lavaggio capi bianchi e colorati.
• Dal momento che capi nuovi colorati possono rilasciare colore al primo lavaggio, lavarli separatamente.
• Accertarsi che non vi siano oggetti metallici nelle tasche, nel qual caso toglierli.
  • Chiudere eventuali zip e abbottonare i capi.

• Togliere gli agganci in plastica o in metallo delle tende e i lacci, oppure inserirli in un sacchetto per lavaggio e legarlo.

• Girare a rovescio capi come pantaloni, tessuti a uncinetto, t-shirt e tute.

• Inserire capi piccoli come calze e fazzoletti in un sacchetto per lavaggio.

Lavaggio a 90 °C

Lavaggio a 60 °C Lavaggio a 30 °C

Non lavare in lavatrice

Inserimento dei capi nella lavatrice

• Aprire lo sportello della lavatrice.
- Inserire i capi nella lavatrice distribuendoli bene all'interno.
• Inserire ogni capo separatamente.
- Quando si chiude lo sportello della lavatrice, accertarsi che non vi siano capi impigliati tra il coperchio e la guarnizione.
- Chiudere saidamente lo sportello della lavatrice. In caso contrario il ciclo di lavaggio non potrà essere avviato.

Inserimento del detersivo nella lavatrice

La quantità di detersivo da inserire nella lavatrice dipende dai seguenti criteri:

• Il consumo di detersivo dipende dal livello di sporco dei capi. Per capi poco sporchi, non eseguire il prelavaggio e inserire una dose piccola di detersivo nello scomparto n. 2 del contenitore del detersivo.
• Per capi molto sporchi, selezionare un programma che preveda il prelavaggio, inserire ¼ della dose di detersivo da inserire nello scomparto 1 del contenitore del detersivo e la dose restante nello scomparto 2.
• Utilizzare per la lavatrice i detersivi appositamente studiati per lavatrici automatiche. Le quantità da utilizzare con i capi sono scritte sulla confezione del detersivo.
  • Più l'acqua è dura, maggiore è la quantità di detersivo necessaria.
  • Più capi si inseriscono, maggiore sarà il consumo di detensivo.
• Inserire l'ammorbidente nello scomparto per ammorbidente che si

- È possibile utilizzare detersivi liquidi in tutti i programmi senza prelavaggio. Per farlo, montare la piastra di livello del detersivo liquido nel secondo scomparto della vaschetta del detersivo e inserire la quantità di detersivo liquido in base ai livelli indicati sulla piastra.

MESSA IN FUNZIONE DELLA LAVATRICE

Selezione dei programmi e caratteristiche

Scegliere il programma e le funzioni addizionali convenienti per i capi da lavare con l'aiuto delle tabelle a pag. 19.

Tasto Avvio/Pausa

Premendo questo tasto, è possibile avviare il programma scelto o mettere in pausa un programma in funzione.

Quando il programma prescelto si avvia, la spia sul tasto avvio/pausa si accende.

Quando si desidera mettere in pausa il programma prescello, premere una volta il tasto avvio/pausa. La spia soprastante inizierà a lampeggiare. Per riavviare il programma dal punto in cui era stato messo in pausa premere nuovamente il tasto avvio/pausa.

Avvio del programma

- Portare la manopola programmi sul programma desiderato.

- Se è stato selezionato un programma di lavaggio, la spia indicatrice di funzionamento lampeggerà.

- Se è stato selezionato un programma di risciacquo, centrifugazione o scarico, lampeogeranno le sole corrispondenti.

Come selezionare un tasto funzione addizionale

- Regolare la manopola programmi sul programma desiderato.

- Se è stato selezionato un programma di lavaggio si accenderà la spia indicatrice di funzionamento dell'avaggio.

- Se è stato selezionato un programma di risciacquo, centrifugazione o scarico, si accenderanno le spie corrispondenti.

Per selezionare una funzione addizionale:

- Premere una volta il tasto della funzione addizionale desiderata.

- Se la spia sopra il tasto corrispondente alla funzione prescelta si accende, ciò significa che è stata selezionata la funzione desiderata. - Se la spia sopra il tasto corrispondente alla

Cancellazione del programma

Se si desidera anticipare la conclusione di un programma:

• Premere il pulsante di avvio/pausa per 4 secondi.

• La lavatrice esegue l'operazione di scarico necessaria perché il programma finisca, e poi termina il programma.
  • La spia di fine del programma si accende.
• È possibile ora selezionare un altro programma da avviare.

Fine programma

- La lavatrice si ferma automaticamente quando termina il programma selezionato.

• Si accenderà la spia di fine programma.

- Ruotare la manopola programmi sulla posizione di STOP (disatt.).

In caso di interruzione temporanea della corrente, al ripristino della corrente la lavatrice riprenderà il ciclo di lavaggio da dove era stato interrotto. Ciò non causerà alcun danno all'apparecchio.

In caso di interruzione di corrente durante le operazioni di lavaggio, il meccanismo di blocco dello sportello si disattiverà dopo due minuti. Se c'è dell'acqua nel cestello non aprire lo sportello per non far uscire l'acqua. Se si desidera togliere il bucato dalla lavatrice, è necessario scaricare l'acqua dall'interno della lavatrice seguendo le istruzioni indicate nella sezione "Pulizia del filtro pompa" alle pagine 20 e 21.

Blocco di sicurezza

La macchina è dotata di blocco bambini per evitare che il funzionamento di un programma venga interrotto dalla pressione di un tasto durante un'operazione di lavaggio. Il blocco bambini diventa attivo dopo che il primo e il secondo tasto funzione sul pannello di controllo sono premuti contemporaneamente e più a lungo di tre secondi.

È possibile notare l'attivazione del blocco bambini controllando le spie del programma di lavaggio, risciacquo e centrifuga che lampeggiano per due secondi. Per disattivarlo, è necessario premere gli stessi tasti più a lungo di tre secondi. Se si preme qualche tasto quando il blocco bambini è attivo, il tasto non sarà attivato e si vedranno le spie di lavaggio, risciacquo e centrifuga che lampeggiano per due secondi per mostrare che il blocco bambini è attivo. È possibile notare la disattivazione controllando la spia di fine programma che lampeggia per due secondi. Quando il programma è finito, il blocco bambini sarà disattivato automaticamente.

PROGRAM	Vaschetta detersivo	Massima capacità di carico a secco (Kg.)						Tipologia dei capi	Spiegazioni
		32 LT 40	LT 42 LT 47 LT	52 LT 57 LT
1-Cotone bianco	2 3,5 5 5	6 7 7,5						Tessuti di cotone e lino sporchi, bolittura	Biancheria intima, lenzuola, tovaglie, t-shirt, camicie, asciugamani
2-Cotone bianco (prelavaggio)	1+2 3,5 5	5 6 7 7,5						Tessuti di cotone, colorati e di lino molto sporchi
3-Colori resistenti 2 3,5 5	5 6 7 7,5							Tessuti di cotone, colorati e di lino sporchi
4-Colori delicati	2 3,5 5 5	6 7 7,5						Tessuti di cotone, colorati e di lino leggermente sporchi
5-Filati sintetici resistenti	2	2	3 3 3 3,5	4				Tessuti di filati sintetici o misti, sporchi	Calze di nylon, camicette
6-Filati sintetici (prelavaggio)	1+2	2	3 3 3 3,5	4				Tessuti di filati sintetici o misti, molto sporchi
7-Filati sintetici delicati	2 2 3 3 3	3,5 4						Tessuti di filati sintetici o misti, sporchi
8-Lavaggio misto	2	2	3 3 3 3,5	4				Tessuti di filati sintetici o misti, leggermente sporchi	T-shirt, camicie, calze di nylon
9-Lana	2	1	2 2 2 2	2,5				Capi In lana lavabili a mano e in lavatrice, sporchi	Tutti i capi in lana
10-Lavaggio a mano	2 1 2 2 2		2 2,5					Capi In lana lavabili a mano e in lavatrice, leggermente sporchi, acqua fredda
11-Seta	2	1	2 2 2 2	2,5				Capi in seta lavabili a mano e in lavatrice, leggermente sporchi, acqua fredda	Capi in misto seta
12-Lavaggio rapido	2 2 2,5	2,5 3	3 3,5					Tessuti in cotone, in lino e colorati, leggermente sporchi	Biancheria intima, lenzuola, tovaglie, t-shirt, camicie, asciugamani
Risclacquo	Quando serve un risciacquo supplementare per i capi dopo il ciclo di lavaggio, si può usare questo programma per tutti i tipi di capi.
Centrifuga	Quando serve una centrifuga supplementare per i capi dopo il ciclo di lavaggio, si può usare questo programma per tutti i tipi di capi.
Scarico	Questo programma serve per scaricare l'acqua sporca contenuta all'interno della lavatrice al termine del ciclo di lavaggio. Se si preferisce che lo scarico dell'acqua avvenga prima del termine del programma, usare questo programma.

* Dati energetici sull'etichetta basati sul programma testati ai sensi di EN60456.

SEZIONE 6: MANUTENZIONE E PULIZIA

- Scollegare la spina del cavo di alimentazione dell'apparecchio.

• Chiudere il rubinetto dell'acqua.

FILTRI DI INGRESSO ACQUA

Sulla parte del rubinetto del tubo di ingresso dell'acqua della lavatrice e alle estremità delle valvole di ingresso dell'acqua, sono presenti filtri che impediscono l'afflusso nella lavatrice di sporco e di corpi estranei presenti nell'acqua. Se la lavatrice non riceve acqua a sufficiente nonostante il rubinetto dell'acqua sia aperto, si consiglia di pulire i filtri.

• Rimuovere il tubo di ingresso dell'acqua.
- Rimuovere i filtri posti sulle valvole di ingresso dell'acqua usando una pinza e pulire a fondo con uno spazzolino.
- Pulire i filtri dei tubi di ingresso dell'acqua posti sul lato del rubinetto rimuovendoli manualmente insieme alla guarnizione.
- Puliti i filtri, riposizionarli eseguendo le stesse operazioni in ordine inverso.

Il filtro della pompa consente di prolungare la durata di vita della pompa di scarico dell'acqua sporca. In questo modo si impedisce l'ingresso nella pompa di eventuali sfilacciature dei tessuti. La pulizia del filtro della pompa andrebbe effettuata ogni 2-3 mesi. Per pulire il filtro della pompa:

ATTENZIONE!

Rischio di scottature!

Poiché l'acqua nella pompa può essere calda, attendere che si raffreddi.

1-A①

2-A

3-A

4-A

VASCHETTA DEL DETERSIVO

I detersivi con il tempo possono lasciare un deposito nella vaschetta del detersivo o nel suo alloggiamento. Per pulire il deposito, estrarre periodicamente la vaschetta del detersivo. Per estrarre la vaschetta del detersivo:

• Tirar fuori completamente la vaschetta del detersivo.(DISEGNO-1)
• Sollevare la parte frontale della vaschetta e continuare a tirare finché la vaschetta non fuoriesce.(DISEGNO-2)
  • Lavare con un vecchio spazzolino da denti e abbondante acqua.
• Togliere il detersivo rimasto ed evitare che cada nella lavatrice.
• Dopo averla asciugata, inserire nuovamente la vaschetta del detersivo così come è stata tolta.

TAPPO DEL SIFONE

Estrarre la vaschetta del detersivo. Togliere il tappo del silone e pulire a fondo dai residui di ammorbidente. Reinserire il tappo del silone pulito. Verificare che sia correttamente inserito.

INVOLUCRO ESTERNO

Per pulire la superficie esterna dell'involucro, usare acqua tiepida e una sostanza detergente non abrasiva. Dopo avere risciacquato con acqua pulita, passare con un panno morbido e asciutto.

ATTENZIONE!

Se Ta lavatrice viene installata in un luogo in cui la temperatura ambiente può scendere al di sotto di 0°C, eseguire quanto di seguito indicato quando la lavatrice non viene utilizzata:

• Collegare la spina del cavo di alimentazione della lavatrice.
- Chiudere il rubinetto dell'acqua e togliere il cavo o i cavi di ingresso dell'acqua dal rubinetto.
- Posizionare le estremità dei tubi di scarico dell'acqua e di ingresso dell'acqua in un recipiente sul pavimento.
• Regolare la manopola programma su "scarico".
- Si accenderà la spia di indicazione programma pronto.
• Attivare il programma premendo il tasto avvio/pausa.
- Scollegare la spina del cavo di alimentazione della lavatrice quando il programma è finito (spia di indicazione fine programma accesa).

Compiendo queste operazioni viene scaricata l'acqua rimasta all'interno della lavatrice evitando in questo modo la formazione di ghiaccio nella lavatrice. Quando si riaccenderà la lavatrice, accertarsi che la temperatura ambiente sia superiore a 0°C.

IL CESTELLO

Non lasciare oggetti metallici come aghi, forcelle o monete nella lavatrice.

SEZIONE 7: INFORMAZIONI PRATICHE

Bevande alcoliche: la macchia andrebbe prima lavata con acqua fredda, poi strofinata con glicerina e acqua e risciacquata con acqua mista ad aceto.

Lucido per scarpe: la macchia andrebbe leggermente grattata senza rovinare il tessuto, sfregata con un detersivo e risciacquata. Qualora la macchia persista, sfregare con 1 unità di alcool puro (96 gradi) mischiata a 2 unità di acqua e poi lavare con acqua tiepida.

Te e caffè: appoggiare l'area interessata dalla macchia sopra un contenitore e versare sulla macchia acqua calda, regolandosi in base alla resistenza del capo. Se la composizione del capo lo consente, lavare con una soluzione alcalina.

Cioccolato e cacao: lasciare il capo sporco in acqua fredda e strofinare con sapone o detersivo, poi lavare alla temperatura più elevata che il capo può sopportare. Se la macchia persiste, strofinare con acqua ossigenata (in proporzione pari al 3%).

Salsa di pomodoro: dopo avere tolto il residuo secco avendo cura di non rovinare il tessuto, lasciare in acqua fredda per circa 30 minuti e lavare strofinando con un detergente.

Brodo di carne-uova: eliminare i residui secchi con una spugna o un panno morbido bagnati in acqua fredda. Strofinare con un detergente e lavare con una soluzione alcalina diluita.

Macchie di grasso e olio: eliminare per prima cosa i residui. Strofinare la macchia con un detergente e poi lavare in acqua tiepida saponata.

Senape: per prima cosa applicare glicerina sull'area della macchia. Strofinare con un detergente e poi lavare. Se la macchia persiste, strofinare con alcool (su un capo in materiale sintetico e colorato andrebbe usata una miscela di 1 unità di alcool e 2 unità di acqua).

Macchie di sangue: lasciare il capo in ammollo in acqua fredda per 30 minuti. Se la macchia persiste lasciare in ammollo in una miscela di acqua e ammoniaca (3 cucchiai da tavola di ammoniaca in 4 litri di acqua) per 30 minuti.

Crema, gelato e latte: lasciare il capo in ammollo in acqua fredda e strofinare l'area della macchia con un detergente. Se la macchia persiste applicare una soluzione alcalina sul tessuto in proporzioni adeguate. (Non applicare soluzioni alcaline su capi colorati.)

Terra: le macchie di terra andrebbero rimosse immediatamente. Lavare la macchia se possibile con un detersivo, e se persiste strofinare con acqua ossigenata (in proporzione pari al 3%).

Inchiostro: tenere l'area della macchia sotto l'acqua fredda finché non si diluisce completamente e scompare. Poi strofinare con acqua diluita con succo di limone e detersivo, lavare dopo 5 minuti.

Frutta: appoggiare l'area interessata dalla macchia sopra un contenitore e versare sulla macchia acqua fredda. Non versare acqua calda sulla macchia. Strofinare con acqua fredda e applicare glicerina. Attendere 1-2 ore e risciacquare dopo avere sfregato con alcune gocce di aceto bianco.

Macchie d'erba: strofinare l'area macchiata con un detergente. Se il tipo di tessuto lo consente, lavare con una soluzione alcalina. Strofinare i capi in lana con alcool. (Per capi colorati, usare una miscela di 1 unità di alcool puro e 2 unità di acqua).

Vernice a olio: la macchia andrebbe eliminata prima che si secchi, applicandovi sopra un diluente. Poi strofinare con un detersivo e lavare.

Macchie di bruciato: se il tipo di tessuto lo consente, aggiungere una soluzione alcalina all'acqua di lavaggio. Per capi in lana.

GUASTO PROBA	ABILE CAUSA	METODI PER PORVI RIMEDIO
La macchina non funziona.	La spina del cavo dell'alimentazione è scollegata.	Inserire la spina nella presa.
	Il fusibile è guasto. Cambiare il fusibile.
	L'alimentazione elettrica è disattivata.	Controllare l'alimentazione elettrica.
	Non è stato premuto il tasto avvio/pausa.	Premere il tasto avvio/pausa.
	La manopola programma è su O (disatt.).	Impostare la manopola sulla modalità desiderata.
	Il portello non è chiuso bene.	Chiudere bene il portello. Si dovrebbe sentire un clic.
La macchina non riceve acqua.	Il rubinetto è chiuso. Aprire il rubinetto.
	Il tubo di ingresso dell'acqua potrebbe essere piegato.	Controllare il tubo di ingresso dell'acqua.
	Il tubo di ingresso dell'acqua è ostruito.	Pulire i filtri del tubo di ingresso dell'acqua. (*)
	Il filtro di ingresso della valvola è ostruito.	Pulire i filtro di ingresso della valvola. (*)
	Il portello non è chiuso bene.	Chiudere bene il portello. Si dovrebbe sentire un clic.
La macchina non scarica acqua.	Il tubo di scarico è ostruito o piegato.	Controllare il tubo di scarico.
	Il filtro della pompa è ostruito.	Pulire il filtro della pompa. (*)
	I capi non sono inseriti nella macchina in maniera bene bilanciata.	Distribuire i capi nella macchina in modo ordinato e ben bilanciato.
La macchina vibra.	I piedini della macchina non sono stati regolati.	Regolare i piedini. (**)
	Le viti di trasporto non sono state rimosse.	Rimuovere le viti di trasporto. (**)

(*) Si veda la sezione relativa alla manutenzione e pulizia della macchina.
(**) Si veda la sezione relativa all'installazione della macchina.

GUASTO PROBA BILE CAUSA		METODI PER PORVI RIMEDIO
La macchina vibra.	Il numero di capi nell'apparecchio è basso.	Ciò non pregiudica il funzionamento dell'apparecchio.
	Il numero di capi inserito è eccessivo o i capi non sono inseriti in maniera bene bilanciata.	Non superare la quantità di capi consigliata e distribuire i capi in maniera bene ordinata.
	La macchina mentre è in funzione entra in contatto con un ostacolo.	Impedire che la macchina vada ad appoggiare contro una superficie dura.
Schiuma eccessiva nel contenitore del detersivo.	È stato usato troppo detersivo.	Premere il tasto avvio/pausa. Per bloccare la schiuma, diluire un cucchiaio di ammorbidente in mezzo litro di acqua e versare il tutto nel contenitore del detersivo. Premere il tasto avvio/pausa dopo 5-10 minuti. Nel ciclo successivo di lavaggio scegliere la quantità di detersivo in modo corretto.
	È stato usato un detersivo sbagliato.	Usare unicamente detersivi prodotti per macchine completamente automatiche.
Il risultato del lavaggio non è soddisfacente.	I capi erano troppo sporchi per il programma selezionato.	Selezionare un programma corretto. (siveda tabella 1)
	La quantità di detersivo usata non era sufficiente.	Usare più detersivo in base al tipo di detersivo usato.
Il risultato del lavaggio non è soddisfacente.	Sono stati inseriti troppi capi, superando la portata massima della macchina.	Inserire i capi in modo da non superare la portata massima di carico della macchina.
	Eccessiva durezza dell'acqua.	Usare la quantità di detersivo indicata dal fabbricante del detersivo.
	I capi non sono inseriti in maniera bene bilanciata.	Distribuire i capi in maniera ordinata e bene bilanciata.
L'acqua viene subito scaricata dalla macchina, appena vi entra.	L'estremità del tubo di scarico dell'acqua è in una posizione troppo bassa rispetto alla macchina.	Posizionare il tubo di scarico dell'acqua a un'altezza appropriata.(**)
Durante il lavaggio non si veda acqua nel tamburo.	È normale. L'acqua è nella parte bassa del tamburo.	-
Vi sono residui di detersivo sui capi.	Alcuni pezzi di detersivo non si sono dissolti nell'acqua e si sono attaccati ai capi, creando piccole macchie bianche.	Calibrando la macchina per il programma di “Risciacquo”, selezionare un risciacquo supplementare o eliminare le macchie dopo l'asciugatura con una spazzola.
Ci sono macchie grigie sui capi.	Possono essere causate da olio, creme o uguenti.	Nel ciclo di lavaggio successivo, usare la quantità massima di detersivo indicata dal fabbricante.

(**) Si veda la sezione relativa all'installazione della macchina.

GUASTO PROBABILE CAUSA		METODI PER PORVI RIMEDIO
Il processo di centrifuga non parte o parte in ritardo.	È normale. Il sistema di controllo di carichi non bilanciati funziona in questo modo.	Il sistema di controllo di carichi non bilanciati cercherà di distribuire i capi in maniera uniforme. Terminata tale operazione, si realizzerà il passaggio al processo di centrifuga. Nel ciclo di lavaggio successivo, inserire i capi in maniera bene bilanciata.

SEZIONE 9: SISTEMA AUTOMATICO DI DIAGNOSTICA

La macchina è provvista di sistema in grado sia di intraprendere le precauzioni necessarie, sia di avvertire in caso di guasti, effettuando controlli automatici durante i processi di lavaggio.

CODICE DI ERRORE	SPIA ERRORE	PROBABILE GUASTO	COME INTERVENIRE
E01	La spia dei numeri 1 e lampeggia.	Lo sportello non è stato chiuso correttamente	Chiudere bene lo sportello in modo da udire il clic. Se il problema persiste, spegnere la lavatrice, scollegare la spina della alimentazione e contattare subito il centro di assistenza autorizzato più vicino.
E02	La spia dei numeri 1 e 3 lampeggia.	Il livello di acqua nella lavatrice è al di sotto del riscaldatore. La pressione dell'alimentazio -ne dell'acqua è bassa o manca del tutto.	Aprire fino in fondo il rubinetto.L'acqua potrebbe mancare,controllare. Se il problema persiste,la lavatrice si spegnerà automaticamente dopo poco tempo.Scollegare la spina del cavo dell'alimentazione, chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.
E03	La spia dei numeri 1 e 4 lampeggia.	La pompa non funziona o il filtro della pompa è ostruito o la pompa di scarico è in circuito aperto.	Pulire il filtro della pompa. Se il problema persiste,contattare il centro di assistenza autorizzato più vicino.(*)
E04	La spia dei numeri 2 e 3 lampeggia.	C'è una quantità eccessiva di acqua nella lavatrice.	La lavatrice scaricherà automaticamente l'acqua. Una volta completato il procedimento di scarico, spegnere la lavatrice e scollegare la spina del cavo dell'alimentazione.Chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.

(*) Vedere la sezione relativa alla manutenzione e alla pulizia della lavatrice.

CODICE DI ERRORE	SPIA ERRORE	PROBABILE GUASTO	COME INTERVENIRE
E05	La spia dei numeri lampeggia.	Il riscaldatore è guasto oppure il 2 e 4 sensore termico è guasto.	Spegnere la lavatrice, scollegare la spina del cavo dell'alimentazione. Chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.
E06	La spia dei numeri lampeggia.	Il motore è guasto.	Spegnere la lavatrice, scollegare la spina del cavo dell'alimentazione. Chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.
E07	La spia dei numeri 1, 2 lampeggia.	La scheda elettronica è guasta.	Spegnere la lavatrice, scollegare la spina del cavo dell'alimentazione. Chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.
E08	La spia dei numeri 2, 3 lampeggia.	Il motore è guasto	Spegnere la lavatrice, scollegare la spina del cavo dell'alimentazione. Chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.
E09	La spia dei numeri 1, 2 lampeggia.	La tensione di rete è troppo alta o troppo bassa	Se la tensione di rete è inferiore a 150V o superiore a 260V, la lavatrice si spegnerà automaticamente. Ripristinato il voltaggio corretto, la lavatrice continuerà a funzionare.
E10	La spia dei numeri 1, 3 lampeggia..	Errore di comunicazione	Spegnere la lavatrice, scollegare la spina del cavo dell'alimentazione. Chiudere il rubinetto e contattare il centro di assistenza autorizzato più vicino.

SEZIONE 10: SIMBOLI DI LAVAGGIO INTERNAZIONALI

Temperatura di lavaggio.	Non lavare (lavare a mano)	Stiratura a temperatura bassa.	Stiratura a temperatura media.

Stiratura a temperatura alta.	Non stirare.	Non lavare a secco.	Stendere sul filo.

Stendere senza strizzare.	Asciugare disteso.	Non candeggiare.	Candeggiare se necessario.

I simboli sopra riportati sono tutti simboli per il lavaggio a secco. Le lettere informano l'utente del tipo di solvente da utilizzare. I capi provvisti di questi simboli non andrebbero lavati nella macchina, salvo qualora l'etichetta indichi diversamente.
