Tipo di prodotto	Asciugatrice a pompa di calore
Marca	AEG
Modello	T76480AH
Capacità di carico	8 kg
Classe energetica	A+++
Sistema di asciugatura	Pompa di calore
Tipo di caricamento	Frontale
Volume del cestello	112 L
Materiale del cestello	Acciaio inossidabile
Numero di programmi	15
Display	LED
Partenza ritardata	Sì, fino a 24 ore
Funzione antipiega	Sì
Protezione bambini	Sì
Potenza assorbita	900 W
Tensione di alimentazione	230 V / 50 Hz
Larghezza	600 mm
Altezza	850 mm
Profondità	660 mm
Peso netto	46 kg
Rumorosità	62 dB
Condensatore	Pulizia manuale
Recipiente di raccolta condensa	Sì, con indicatore
Riparabilità	Parti di ricambio disponibili

Domande frequenti - T76480AH AEG

Come si pulisce il filtro lanugine dell'asciugatrice AEG T76480AH?

Aprire lo sportello e rimuovere il filtro lanugine situato nella parte interna della porta. Pulirlo con un panno umido o sotto acqua corrente, asciugarlo bene e reinserirlo a fondo prima di ogni ciclo.

Perché l'asciugatrice T76480AH non asciuga completamente?

Verificare che il filtro lanugine e il condensatore siano puliti, che il carico non superi gli 8 kg e che il contenitore dell'acqua non sia pieno. Selezionare anche un programma adatto al tipo di tessuto.

Come svuotare il contenitore di raccolta condensa?

Estrarre il recipiente della condensa dalla parte inferiore, svuotarlo nel lavandino e riposizionarlo correttamente. Il dispositivo si interrompe automaticamente se il contenitore è pieno.

Posso installare la T76480AH sotto un piano di lavoro?

L'asciugatrice è progettata per libera installazione; se desideri posizionarla sotto un piano, verifica le dimensioni e rispetta gli spazi di ventilazione. Per sovrapporla alla lavatrice usa un apposito kit di sovrapposizione.

Quali programmi sono consigliati per i capi delicati?

Utilizzare i programmi Delicati o Lana, con temperatura ridotta e, se disponibile, la funzione Antipiega per evitare pieghe eccessive.

Come funziona la partenza ritardata?

Premere il tasto Partenza ritardata finché sul display non compare il numero di ore desiderato, fino a 24 ore. Il ciclo si avvierà automaticamente al termine del conto alla rovescia.

Cosa significa pompa di calore e perché consuma meno?

La pompa di calore ricicla il calore interno, riducendo l'energia necessaria rispetto ai modelli a condensazione tradizionali. Questo garantisce una classe energetica elevata e minori consumi.

Come attivare il blocco di sicurezza per bambini?

Tenere premuto per alcuni secondi il tasto Protezione bambini finché non appare il simbolo del lucchetto sul display. Ripetere l'operazione per disattivarlo.

Dove posso trovare parti di ricambio e accessori originali AEG?

Contattare il servizio assistenza AEG o visitare il sito ufficiale del produttore, utilizzando esclusivamente parti di ricambio originali per sicurezza e affidabilità.

Come ridurre i consumi energetici dell'asciugatrice?

Pulisci spesso filtro lanugine e condensatore, carica il cestello in modo pieno ma senza sovraccaricare, preferisci programmi a bassa temperatura e sfrutta la partenza ritardata nelle ore più convenienti.

MANUALE UTENTE T76480AH AEG

Prima di contattare il centro di assistenza, assicurarsi di avere a portata di mano i seguenti dati. Le informazioni sono riportate sulla targhetta.

Modello ____

PNC ____

Numero di serie ____

In questo manuale sono riportati i seguenti simboli:

!

Avvertenza - Importanti informazioni di sicurezza.

i

Informazioni e consigli generali

[Non-Text]

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche

PER RISULTATI PERFETTI

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.

ACCESSORI E PRODOTTI DI CONSUMO

All'interno del webshop AEG troverete tutto ciò che vi serve per fare in modo che i vostri elettrodomestici AEG siano sempre perfettamente puliti e funzionanti. Non mancano inoltre una vasta gamma di accessori studiati e realizzati conformemente agli elevati standard qualitativi che vi aspettate: pentole, scolaposate, portabottiglie e sacchi biancheria delicati...

Visitate il webshop su

www.aeg.com/shop

• Prodotti
• Brochure
• Libretto istruzioni
• Risoluzione dei problemi
• Informazioni sui servizi

www.aeg.com

INFORMAZIONI PER LA SICUREZZA

Per la vostra sicurezza e per garanti-re un impiego corretto, prima di in-stallare e utilizzare per la prima volta l'apparecchiatura, vi consigliamo di leggere con attenzione il manuale per l'utente, inclusi i suggerimenti e le avvertenze. Per evitare errori ed incidenti, è importante garantire che tutte le persone che utilizzano l'appa-recchiatura ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni ed allegarle all'apparecchiatura in caso di trasporto o di vendita, in modo che chiunque la utilizzi sia correttamente informato sul suo utilizzo e sulle precauzioni di sicurezza.

- Prima di utilizzare l'apparec-

chiatura leggere il manuale di istruzioni.

NORME DI SICUREZZA GENERALI

• È pericoloso modificare le specifiche o cercare di alterare il prodotto in qualunque modo.
• Quest'apparecchiatura non deve essere utilizzata da bambini o da persone le cui capacità fisiche, sensoriali o mentali o la cui mancanza di esperienza e conoscenze sull'uso dell'apparecchiatura impediscano loro di utilizzarla senza rischi in assenza di una persona responsabile per la loro incolumità.
• Evitare che bambini e animali domestici possano entrare nel cesto. Per sicurezza, ispezionare il cesto prima dell'utilizzo.
• Oggetti come monete, spille di sicurezza, chiodi, viti, pietre o altri materiali duri e taglienti possono danneggiare gravemente l'apparecchiatura; prestare attenzione a non introdurli insieme alla biancheria.
• Oggetti di gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili (nel caso non sia disponibile un programma di asciugatura

dedicato), articoli in gomma e indumenti o cuscini con imbottitura in gommapiuma non devono essere asciugati nell'asciugabiancheria.

• Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Dopo l'uso, per la manutenzione o la pulizia, staccare sempre la spina dell'alimentazione.
• Non cercare in nessun caso di modificare o riparare l'apparecchiatura da soli. Le modifiche o riparazioni eseguite da persone non esperte possono causare seri danni o malfunzionamenti. Contattare il Centro di assistenza locale. Richiedere sempre l'installazione di ricambi originali.
• I capi con macchie di olio da cucina, acetone, benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la cera devono essere lavati in acqua calda con abbondante detersivo prima di essere introdotti nell'asciugabiancheria.
• Pericolo di esplosione: non inserire nell'asciugatrice capi che siano stati a contatto con solventi infiammabili (benzina, alcol denaturato, liquidi per la pulizia a secco e simili). Queste sostanze sono volatili, perciò possono creare un rischio di esplosione. Inserire nell'asciugabiancheria solo capi lavati in acqua.
• Pericolo di incendio: i capi che siano stati sporcati o imbevuti con olio vegetale o da cucina non devono essere inseriti nell'asciugabiancheria per evitare potenziali rischi di incendio.
• I capi trattati con smacchiatori devono essere risciacquati in acqua prima di essere introdotti nell'asciugabiancheria.
• Prima di inserire i capi nell'asciuga-biancheria, verificare che nelle tasche non siano stati dimenticati accendini o fiammiferi
• L'acqua di condensa non può essere usata per bere o preparare pietanze.

Farlo potrebbe causare problemi alla salute di persone e animali domestici.

- Non sedersi o salire sulla porta. L'apparecchiatura potrebbe ribaltarsi.

AVVERTENZA!

• Rischio di incendio! Per evitare il rischio di auto combustione, non arrestare mai l'asciugabiancheria prima del termine del ciclo di asciugatura. Nel caso sia assolutamente necessario, fare attenzione perché la biancheria e il cesto possono essere molto caldi.
  • Non bisogna lasciare che si accumuli lanugine nel cesto dell'asciugabiancheria.

• Pericolo di scosse elettriche! Non pulire l'apparecchiatura con getti d'acqua.

• L'ultima fase del programma di asciugatura è una fase di raffreddamento per proteggere i capi di biancheria.
• Non introdurre nell'asciugabiancheria capi che siano stati lavati con sostanze chimiche industriali.
• Assicurare la buona ventilazione nell'ambiente in cui è installata la macchina.

INSTALLAZIONE

• Quest'apparecchiatura è pesante. Si prega di prestare attenzione in fase di spostamento dell'apparecchiatura.
• Al momento del disimballaggio, verificare che l'apparecchiatura non abbia subito danni. In caso di dubbi, non utilizzarla e rivolgersi al Centro di assistenza.
• Disimballare completamente l'apparecchiatura prima dell'installazione. L'inosservanza di tale disposizione può causare gravi danni all'apparecchiatura e all'abitazione. Vedere la relativa sezione del manuale di istruzioni.
• Se si rendesse necessaria una modifica all'impianto elettrico per l'installa-

zione dell'apparecchiatura, l'intervento dovrà essere effettuato da personale qualificato e competente.

• La superficie posteriore dell'apparecchiatura dovrà essere appoggiata alla parete

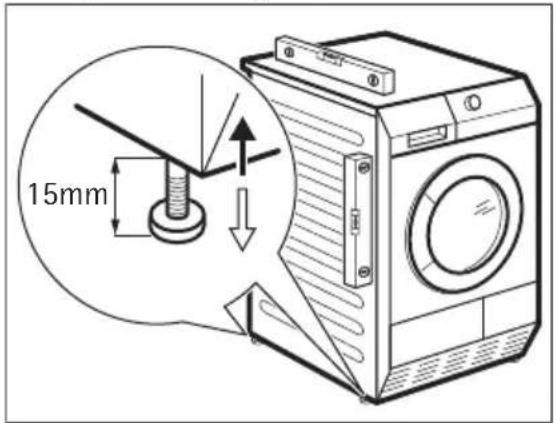

• Se l'apparecchiatura è installata su un tappeto o simile, regolare i piedini. L'aria deve circolare liberamente al di sotto dell'apparecchiatura.
• Dopo aver installato l'apparecchiatura, verificare che il cavo dell'alimentazione elettrica non sia schiacciato.
• Se l'asciugabiancheria è installata sopra la lavabiancheria, deve obbligatoriamente essere utilizzato l'apposito kit di montaggio (accessorio opzionale - consultare il capitolo: "ACCESSORI").

USO

DELL'APPARECCHIATURA

• L'apparecchiatura è destinata solo all'uso domestico. Non deve essere utilizzata ad altri scopi.
• Asciugare esclusivamente tessuti idonei all'asciugatura nell'asciugabiancheria. Seguire le istruzioni riportate sull'etichetta dei singoli capi.
• Non introdurre nell'asciugabiancheria capi non lavati.
• Non introdurre un carico superiore a quello consigliato. Rispettare il volume di carico massimo. Consultare il relativo capitolo nel libretto di istruzioni.
• Non introdurre nell'asciugabiancheria capi ancora troppo bagnati.
• Non introdurre nell'asciugabiancheria indumenti che siano stati a contatto con prodotti volatili a base di petrolio. Se si utilizza uno smacchiatore o un detergente volatile, attendere che il prodotto sia completamente evaporato prima di introdurre i capi nell'apparecchiatura.

• Non utilizzare mai l'asciugabiancheria se il cavo di alimentazione, il pannello dei comandi, il piano di lavoro o la base sono danneggiati in modo tale da rendere accessibili le parti interne.

• Ammorbidenti o prodotti equivalenti devono essere utilizzati seguendo le indicazioni del produttore.

• Rischio di incendio! Non asciugare capi rovinati contenenti materiale di rivestimento o imbottiture (cuscini, giacche, piumoni, ecc). Il materiale di rivestimento o le imbottiture potrebbero fuoriuscire e provocare un incendio.

SICUREZZA BAMBINI

• Questa apparecchiatura non deve essere utilizzata da bambini o persone inferme senza supervisione.
• I bambini non sono in grado di riconoscere i rischi associati alle apparecchiature elettriche. È consigliabile controllare che i bambini non giochi no con l'apparecchiatura.

AVVERTENZA!

- Vi è il pericolo di soffocamento! I componenti di imballaggio (come il polistirolo o i sacchetti di plastica) possono essere molto pericolosi per i bambini, tenerli fuori dalla portata dei bambini.

• Tenere in un luogo sicuro e al di fuori della portata dei bambini anche tutti i detersivi.
• Evitare che i bambini o gli animali domestici entrino nel cesto.

SMALTIRE L'APPARECCHIATURA

• Scollegare la spina dalla presa di corrente.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere il fermo della porta. Ciò evita che i bambini o gli animali domestici restino chiusi nell'apparecchiatura. Vi è il rischio di soffocamento.

CONSIDERAZIONI AMBIENTALI

MATERIALI DI IMBALLAGGIO

Riciclare i materiali con il simbolo Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Il simbolo 📄 sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed

elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

DESCRIZIONE DEL PRODOTTO

1 Contenitore dell'acqua
2 Pannello dei comandi
3 Luce cesto
4 Porta (reversibile)
5 Filtro principale
6 Far scorrere il tasto per aprire la porta dello scambiatore di calore

7 Fessure per il ricircolo dell'aria
8 Piedini regolabili
9 Porta dello scambiatore di calore

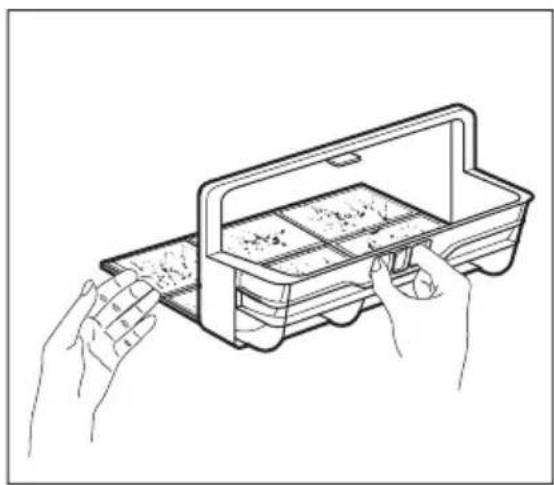

10 Coperchio dei filtri dello scambia- tore di calore
11 Manopola di blocco
12 Targhetta dei dati

ACCESSORI

KIT DI INSTALLAZIONE IN COLONNA

Nome prodotto: SKP11

Disponibile presso il vostro distributore autorizzato. Il kit per il montaggio può essere usato solo con le lavabiancheria specificate nel foglietto. Vedere il foglietto allegato.

Leggere attentamente le istruzioni fornite con il kit.

KIT DI SCARICO

Nome prodotto: DK11.

Disponibile presso il vostro distributore autorizzato (può essere collegato ad alcuni tipi di asciugabiancheria)

Kit di installazione per lo scarico dell'acqua di condensa in un lavello, un sifone, una conduttura, ecc. Dopo aver eseguito l'installazione, il contenitore dell'acqua viene scaricato automatica-

mente. Il contenitore dell'acqua deve trovarsi all'interno dell'apparecchiatura. Il tubo installato deve trovarsi ad un'altezza tra i 50 cm e un massimo di 1 m da terra. Il tubo non deve essere attorcigliato. Se possibile ridurre la lunghezza del tubo.

Leggere attentamente le istruzioni fornite con il kit.

PIEDISTALLO CON CASSETTO

Nome prodotto: PDSTP10.

Disponibile presso il vostro distributore autorizzato.

Per posizionare l'apparecchiatura più in alto, ad un'altezza che faciliti l'introduzione e l'estrazione della biancheria.

Il cassetto può essere utilizzato per conservare tutto ciò che riguarda la biancheria come ad es.: asciugamani, prodotti per la pulizia ed altro.

Leggere attentamente le istruzioni fornite con l'accessorio.

Disponibile presso il vostro distributore autorizzato (può essere collegato ad alcuni tipi di asciugabiancheria) Il cestello permette di eseguire un'asciugatura sicura all'interno dell'asciugabiancheria.

• scar pes sportive
- l a n a
- peluche
- intimo

Leggere attentamente le istruzioni fornite con il kit.

PANNELLO DEI COMANDI

1 Selettore dei programmi
2 Pulsante On/Off
3 Spie del programma
4 Pulsante Più Asciutto
5 Pulsante Reverse Plus
6 Pulsante Antipiega
7 Pulsante Segnale Acustico
8 Pulsante Tempo
9 Pulsante Partenza Ritardata
10 Display
11 Pulsante Avvio/Pausa
12 Spie: svuotare il contenitore dell'acqua, pulire il filtro principale, pulire i filtri dello scambiatore di calore

DISPLAY

MAX|

⊕|90m30m|

###

#

2.00

Simbolo Descrizione
MIN	impostazione pre-definita grado di asciugatura
MED	asciugatura extra moderata

Simbolo Descrizione
MAX	asciugatura extra massima
	reverse plus
30m / 90	tempo antipiega
	spia fase ciclo di asciugatura
	spia fase ciclo di raffreddamento
	spia fase ciclo an- tipiega
	sicurezza bambini attivata
	partenza ritardata
2.00	Indicazione dura- ta programma
10' - 2.00	selezione durata programma (10 min. - 2 ore)
30' - 20h	selezione parten- za ritardata (30 min. - 20 ore)

PREPARAZIONE AL PRIMO UTILIZZO

Pulire il cesto dell'asciugabiancheria con un panno umido o impostare un programma breve ( ad es. della durata di 30 minuti) con un carico di panni umidi.

ATTENZIONE

Il compressore e il relativo sistema all'interno dell'asciugabiancheria vengono riempiti con un agente speciale

esente da CFC (Cloro-Fluoro-Carburi). Il sistema deve essere a tenuta stagna. Un sistema danneggiato può causare perdite e danni all'apparecchiatura. All'inizio del ciclo di asciugatura (3-5 min.) il funzionamento potrebbe essere leggermente più rumoroso. Ciò è dovuto all'avvio del compressore ed è un fenomeno normale per le apparecchiature alimentate da compressore, come: frigoriferi, congelatori.

PROGRAMMI

Programmi	Carico 1)	Proprietà	Funzioni disponibili	Tipo di tessuto
Cotoni
Extra 8 kg		Per asciugare capi in cotone. Livello di asciugatura: extra asciutto.	Tutti tranne: Reverse Plus e Tempo
Normale 2)	8 kg	Per asciugare capi in cotone. Livello di asciugatura: asciutto da riporre.	Tutti tranne: Reverse Plus e Tempo
Pronto Stiro 2)	8 kg	Per asciugare capi in cotone. Livello di asciugatura: pronto da stirare.	Tutti tranne: Reverse Plus e Tempo
Jeans 8 kg		Per asciugare capi sportivi come jeans, felpe e simili, in tessuti di spessore diverso (ad esempio su colletto, polsini e cuciture).	Tutti tranne: Reverse Plus e Tempo
Biancheria 3 kg		Per asciugare biancheria da letto come per esempio: lenzuola sin-gole e matrimoniali, federa, copri-letto.	Tutti tranne: Reverse Plus e Tempo
Piumoni 3 kg		Per asciugare piumoni singoli o doppi e cuscini (di piuma, piumino o imbottiture sintetiche).	Tutti tranne: Reverse Plus e Antipiega e Tempo
Tempo 8 kg		Per asciugare la biancheria con il tempo impostato dall'utente. Il tempo va impostato in base al ca-rico. Per asciugare un singolo ca-po o piccole quantità di biancheria consigliamo di utilizzare tempi brevi.	Tutti tranne: Più Asciutto e Reverse Plus
Extra Rapido 3 kg		Per asciugare tessuti in cotone e sintetici, a basse temperature.	Tutti tranne: Reverse Plus e Tempo
Sintetici
Extra 3,5 kg		Per asciugare tessuti spessi o multistrato, ad esempio maglioni, biancheria da letto, tovaglie.	tutti tranne Tempo
Normale 2)	3,5 kg	Per asciugare tessuti sottili da non stirare, ad esempio camicie in tessuti misti, tovaglie, indumenti per bambini, calzini, articoli di corsetteria.	tutti tranne Tempo
Pronto Stiro 3,5 kg		Per asciugare tessuti sottili da ripassare col ferro, ad esempio maglieria o camicie.	tutti tranne Tempo
Stiro Facile	1 kg (o 5 ca-micie)	Per asciugare facilmente tessuti come per esempio magliette e camicette e per poterli stirare senza nessuna fatica. I risultati possono essere diversi a seconda dei vari tipi di tessuto e delle loro rifiniture. Mettere direttamente i tessuti nell'asciugatrice. Dopo il ciclo, togliere immediatamente i tessuti asciutti e disporli sugli appendini.	Tutti tranne: Reverse Plus e Tempo
Outdoor 2 kg		Per asciugare capi da indossare all'esterno, tecnici, sportivi, tessuti in pile, giacche impermeabili e traspiranti, giacche traspiranti abbinate a pile o isolamento interno staccabile.	Tutti tranne: Reverse Plus e Antipiega e Tempo
Sport 2 kg		Per asciugare capi sportivi, tessuti sottili e leggeri, microfibra, poliestere, che non richiedono stiratura.	Tutti tranne: Reverse Plus e Tempo
Seta 1 kg		Per asciugare la seta/la lingerie con aria calda e movimenti delicati.	Tutti tranne: Reverse Plus e Antipiega e Tempo
Lana Refresh 1 kg		Per rinfrescare i capi di lana. I capi diventano morbidi e soffici. Consigliamo di togliere i capi subito dopo la fine del programma.	Segnale Acustico, Tempo 3), Partenza Ri-tardata)

1) peso massimo dei capi asciutti

2) Solo per gli istituti di prova:

Per eseguire una prova di rendimento utilizzare i programmi standard specificati nel documento EN 61121. Se fosse necessario correggere il livello di umidità residuo della biancheria, regolare il programma con la funzione Più Asciutto.

3) Solo con griglia di asciugatura - vedi capitolo ACCESSORI

USO DELL'APPARECCHIATURA

PREPARAZIONE DELLA BIANCHERIA

Asciugare esclusivamente capi idonei per essere asciugati nell'asciugabiancheria. Assicurarsi che i capi siano idonei per essere asciugati nell'asciugabiancheria. Controllare il tipo di tessuto riportato sui capi.

Tipo di tessuto	Caratteristiche
	Idoneo per essere asciugato nell'asciugabiancheria
	Idoneo per essere asciugato nell'asciugabiancheria a temperatura normale
	Idoneo per essere asciugato nell'asciugabiancheria a temperatura ridotta
	Non idoneo per essere asciugato nell'asciugabiancheria

Preparare la biancheria in modo adeguato:

- chiudere le cerniere, abbottonare i copripiumini e annodare eventuali lacci o nastri (ad esempio quelli dei grembiuli) - la biancheria potrebbe aggrovigliarsi

- verificare che le tasche siano vuote, rimuovere gli oggetti metallici (graffette, spille da balia, ecc.).

- rivoltare i capi con 2 strati di tessuto (ad es. nel caso di eschimo foderato in cotone, lo strato in cotone deve trovarsi all'esterno).

Solo asciugatura:

• cotoni con programmi Cotoni

• sintetici e misti con programmi Sintetici
• separare i tessuti colorati resistenti e quelli colorati leggeri; i colori potrebbero stingere
• jersey di cotone e maglioni solo con i programmi idonei; gli indumenti potrebbero restringersi

Non introdurre un carico di biancheria superiore al massimo consentito di 8kg.

CARICO DELLA BIANCHERIA

1. Aprire la porta dell'apparecchiatura
2. Caricare la biancheria senza schiacciarla.
3. Chiudere la porta dell'apparecchiatura.

ATTENZIONE

Fare attenzione a non incastrare la biancheria tra la porta e la guarnizione di gomma.

ACCENSIONE DELL'APPARECCHIATURA

Premere il pulsante On/Off per attivare o disattivare l'apparecchiatura. Quando l'apparecchiatura è accesa, sul display vengono visualizzate alcune indicazioni.

FUNZIONE STAND-BY AUTOMATICO

Per ridurre il consumo di energia elettrica, la funzione di stand-by automatico disattiva l'apparecchiatura:

• se il pulsante Avvio/Pausa non viene premuto entro 5 minuti.
• 5 minuti dopo la conclusione del programma.
  Premere il tasto On/Off per attivare l'apparecchiatura.

IMPOSTAZIONE DI UN PROGRAMMA

Usare il selettore dei programmi per impostare il programma. Il display indica la durata massima del programma.

Il tempo di asciugatura visualizzato corrisponde al carico di 5 kg per programmi cotone e jeans. Per gli altri programmi il tempo di asciugatura è correlato ai carichi consigliati. Il tempo di asciugatura dei programmi cotone e jeans con un carico superiore ai 5 kg è più lungo.

FUNZIONI SPECIALI

Insieme al programma è possibile impostare 1 o più funzioni speciali.

Per attivare o disattivare la funzione, premere il pulsante corrispondente.

Quando la funzione è attivata, si accende il LED sopra il pulsante o il simbolo sul display.

LA FUNZIONE PIÙ ASCIUTTO

Questa funzione aiuta ad asciugare me- glio la biancheria. Si possono effettuare 3 selezioni:

MIN - la selezione predefinita correlata al programma.

MED — la selezione per asciugare leggermente la biancheria.

MAX — la selezione per asciugare di più la biancheria.

LA FUNZIONE REVERSE PLUS

Per asciugare più delicatamente i tessuti delicati e sensibili alla temperatura (es. acrilici, viscosa). Questa funzione aiuta a ridurre le pieghe nella biancheria. Per i tessuti con il simbolo ⊙ sull'etichetta.

LA FUNZIONE ANTIPIEGA

Prolunga la fase antipiega (di 30 minuti) alla fine del ciclo di asciugatura fino a 90 minuti. Questa funzione previene la formazione di pieghe. Durante la fase antipiega, la biancheria può essere estratta.

FUNZIONE SEGNALE ACUSTICO

Quando la funzione segnale acustico è attiva, viene emesso un segnale:

• al termine del ciclo
• all'inizio e alla fine della fase antipiega
• all'interruzione del ciclo
  La funzione segnale acustico è sempre attiva. È possibile utilizzare questa fun-

zione per attivare o disattivare il segna- le sonoro.

FUNZIONE TEMPO

Funziona solo il programma Tempo. Consente di impostare un tempo personalizzato di asciugatura compreso tra 10 min. e 2 ore (con incrementi di 10 minuti).

FUNZIONE PARTENZA RITARDATA

Consente di ritardare l'inizio di un programma di asciugatura da un minimo di 30 min. fino ad un massimo di 20 ore.

1. Impostare il programma di asciugatura e le funzioni.
2. Premere ripetutamente il tasto Partenza Ritardata finché il tempo di ritardo desiderato non compare sul display (ad es. 12 se il programma deve iniziare dopo 12 ore).
3. Per attivare la funzione Partenza Ritardata, premere il tasto Avvio/Pausa. Il display mostra lo scorrere del tempo.

FUNZIONE SICUREZZA BAMBINO

La sicurezza bambino si può attivare per evitare che i bambini possano giocare con l'apparecchiatura. La funzione sicurezza bambino blocca tutti i pulsanti e il selettore programma (questa funzione non blocca il pulsante On/Off). Per attivare la funzione di sicurezza bambino premere i pulsanti Più Asciutto e Reverse Plus contemporaneamente fino a quando sul display appare il simbolo. Per disattivare la funzione premere di nuovo gli stessi pulsanti fino a quando il simbolo scompare. È possibile attivare la funzione di sicurezza bambino:

- prima di premere il pulsante Avvio/pausa : l'apparecchiatura non si avvia

- dopo aver premuto il tasto Avvio/Pausa, tutti i tasti e il selettore dei programmi sono disattivati.

AVVIO DEL PROGRAMMA

Per attivare il programma, premere il pulsante Avvio/Pausa. Il LED sopra il pulsante diventa rosso.

MODIFICA DI UN PROGRAMMA

Per modificare un programma, premere il tasto On/Off per disattivare l'apparecchiatura. Premere il pulsante On/Off per attivare l'apparecchiatura e impostare di nuovo il programma.

AL TERMINE DEL PROGRAMMA

Terminato il ciclo di asciugatura, il simbolo □ lampeggia nel display. Se è stata impostata la funzione Segnale Acustico, viene emesso un segnale acustico intermittente per circa un minuto. Per estrarre la biancheria:

1. Premere il pulsante On/Off per 2 secondi per disattivare l'apparec-chiatura.
2. Aprire la porta dell'apparecchiatura.
3. Estrarre la biancheria.
4. Chiudere la porta dell'apparecchiatura.

Dopo ciascun ciclo di asciugatura:

• pulire il filtro
• svuotare il contenitore dell'acqua (Vedere il capitolo PULIZIA E CURA.)

CONSIGLI E SUGGERIMENTI UTILI

CONSIGLI ECOLOGICI

• Non utilizzare ammorbidenti per lavare ed asciugare. Nell'asciugabiancheria la biancheria diventa automaticamente soffice.
• L'acqua di condensa può essere utilizzata come acqua distillata, ad esempio per la stiratura a vapore. Se necessario, pulire prima l'acqua di condensa (ad es. con un filtro per caffè) per eliminare eventuali residui e pelucchi.
• Mantenere sempre pulite le fessure per il ricircolo dell'aria sulla parte inferiore dell'apparecchiatura.
• Utilizzare i volumi di carico indicati nel capitolo dei programmi.
• Assicurarsi che vi sia un buon ricircolo d'aria dove è stata installata l'apparecchiatura.
• Pulire il filtro principale dopo ogni ciclo di asciugatura.
• Pulire i filtri dello scambiatore di calore quando la spia corrispondente appare sul pannello dei comandi.
• Centrifugare accuratamente la biancheria prima dell'asciugatura.

PESI MEDI DELLA BIANCHERIA

accappatoio 1.200 g
copripiumino 700 g
camice da lavoro da uomo	600 g
pigiama da uomo 500 g
lenzuola 500 g
tovaglia 250 g
camicia da uomo 200 g
camicia da notte 200 g
federa 200 g
asciugamano in spugna	200 g
camicetta 100 g

intimo da donna 100 g
mutande da uomo	100 g
tovagliolo 100 g
strofinaccio 100 g

DUREZZA ACQUA E CONDUTTIVITÀ

La durezza dell'acqua può essere diversa in posti diversi. La durezza dell'acqua influisce sulla conduttività dell'acqua e sul funzionamento del sensore di conduttività nell'apparecchiatura. Se si conosce il valore della conduttività dell'acqua è possibile regolare il sensore in modo da asciugare con risultati migliori.

Per sostituire il valore di conduttività del sensore:

1. Ruotare il selettore dei programmi sul programma disponibile.

2. Premere contemporaneamente i pulsanti Più Asciutto e Antipiega. Tenere il pulsante premuto fino a quando uno dei simboli viene visualizzato nel display:

3. µS/cmCO₂ bassa conduttività <300

4. CO= conduttività moderata 300-600 μS/cm

5. µS/cmCOE alta conduttività >600

6. Premere ripetutamente il pulsante Avvio Pausa fino ad impostare il livello voluto.

7. Per memorizzare l'impostazione premere contemporaneamente i pulsanti Più Asciutto e Antipiega.

CONTENITORE ACQUA PIENO - INDICAZIONE

Per impostazione predefinita, il LED di indicazione è sempre acceso. Esso appare alla fine del ciclo oppure quando il contenitore dell'acqua è pieno. Se si utilizza un'apparecchiatura esterna per

scaricare il contenitore, il LED può essere spento.

Per attivare e disattivare l'indicazione:

1. Ruotare il selettore dei programmi sul programma disponibile.

2. Premere contemporaneamente i pulsanti Più Asciutto e Segnale acustico e tenerli premuti fino a quando si vede l'impostazione corretta:

3. il LED è spento e appare il sim- bolo _ _ 0 . Il LED rimane sempre spento

4. il LED è acceso e appare il sim- bolo ____. Il LED è attivo

PULIZIA E CURA

PULIZIA DEL FILTRO PRINCIPALE

Alla fine di ogni ciclo si accende la rispettiva spia (pulire il filtro principale) per avvisare che il filtro principale va pulito.

Il filtro raccoglie lanugine. La lanugine si forma durante l'asciugatura degli indumenti nell'asciugatrice.

Per pulire il filtro principale:

1. Pulire il filtro con la mano bagnata.

1. Se necessario, pulire il filtro sotto l'acqua calda con uno spazzolino. Chiudere il filtro.

2. Rimuovere la lanugine dall'attacco

del filtro. Per ciò può essere usato un aspirapolvere.

1. Mettere il filtro all'interno della presa del filtro.

ATTENZIONE

Non mettere in funzione l'asciugatrice senza il filtro principale o con il filtro danneggiato o intasato.

Pulire il filtro principale dopo ogni ciclo di asciugatura. Il filtro ostruito aumenta la durata del ciclo e causa un consumo di energia maggiore.

SVUOTAMENTO DEL CONTENITORE DELL'ACQUA

Svuotare il contenitore dell'acqua dopo ogni ciclo di asciugatura.

Se il contenitore dell'acqua è pieno, il programma si interrompe automaticamente e il LED contenitore di scarico si accende. Per continuare il programma, svuotare il contenitore dell'acqua e premere il pulsante di avvio.

Per svuotare il contenitore dell'acqua automaticamente si può installare un accessorio di svuotamento (vedi capitolo: ACCESSORI)

Per scaricare il contenitore dell'acqua:

1. Estrarre il contenitore dell'acqua.

1. Spostare il contenitore dell'acqua in posizione orizzontale.

1. Estrarre il collegamento di plastica e svuotare il contenitore dell'acqua in un lavandino o contenitore simile.

2. Inserire il collegamento di plastica

e installare il contenitore dell'ac- qua.

AVVERTENZA!

Rischio di avvelenamento. L'acqua condensata non può essere usata per bere o preparare pie-tanze.

PULIZIA DEI FILTRI DELLO SCAMBIATORE DI CALORE

Se il rispettivo indicatore è acceso (pulire i filtri dello scambiatore di calore), si devono pulire i filtri.

La condensa può essere utilizzata come acqua distillata, per esempio nel ferro a vapore. Se necessario, filtrare l'acqua di condensa (ad es. con un filtro per caffè) per eliminare eventuali residui e pelucchi.

Per pulire i filtri:

1. Aprire la porta di caricamento.

2. Spostare il pulsante di rilascio sul fondo dell'apertura della porta ed aprire la porta dello scambiatore di calore.

3. Girare il blocco per sbloccare il co- perchio dello scambiatore di calo- re.

4. Abbassare il coperchio dei filtri del- lo scambiatore di calore.

1. Sollevare il filtro principale. Tenere il filtro dello scambiatore di calore ed estrarlo dal comparto inferiore.

1. Spingere il gancio per aprire il fil- tro.

1. Pulire il filtro con la mano bagnata. Se necessario, pulire il filtro sotto l'acqua calda con uno spazzolino. Chiudere il filtro.

1. Rimettere a posto il filtro piccolo e
2. Chiudere il coperchio dello scam-
3. Chiudere l'elemento di blocco fino
4. Chiudere il coperchio dei filtri del-
5. Chiudere la porta dello scambia-

6. Inserire il filtro principale.

7. Pulire il filtro piccolo dalla base

8. Se necessario, ogni 6 mesi rimuovere i residui di lanugine dal comparto dello scambiatore di calore. È possibile usare un aspirapolvere.

il filtro dello scambiatore di calore.

biatore di calore.

a farlo scattare.

lo scambiatore di calore.

tore di calore.

ATTENZIONE

Non utilizzare l'asciugabiancheria se i filtri dello scambiatore di calore sono bloccati a causa della lanugine. Questo potrebbe danneggiare l'asciugatrice. Aumenta inoltre il consumo di energia.

Non utilizzare oggetti affilati per la pulizia del comparto dello scambiatore di calore. Non utilizzare l'asciugabiancheria senza i filtri.

PULIZIA DEL CESTO

AVVERTENZA!

Scollegare l'apparecchiatura prima di eseguire la pulizia.

Utilizzare un normale sapone neutro per pulire la superficie interna del cesto e le scanalature del cesto stesso. Asciugare le superfici pulite con un panno morbido.

ATTENZIONE

Non usare detergenti corrosivi o pagliette metalliche per pulire il cesto.

PULIZIA DEL PANNELLO DEI COMANDI E DELL'ALLOGGIAMENTO

Utilizzare un normale sapone neutro per pulire il pannello dei comandi e l'alloggiamento.

Utilizzare un panno umido. Asciugare le superfici pulite con un panno morbido.

ATTENZIONE

Per pulire l'apparecchiatura, non utilizzare detergenti per la pulizia dei mobili o corrosivi.

RISOLUZIONE DEI PROBLEMI ED ASSISTENZA

RISOLUZIONE DEI PROBLEMI

Problema1)	Causa possibile Soluzione
L'asciugatricenon fun-ziona.	L'asciugatrice non è collegata alla presa di corrente.	Inserire la spina nella presa di rete Controllare il fusibile nella scatola elettrica (installazione domestica)
	La porta di caricamento è aper-ta.	Chiudere la porta di caricamen-to.
	Il pulsante On/Off non è stato premuto.	Premere il pulsante On/Off .
	Il pulsante Avvio/Pausa non è stato premuto.	Premere il pulsante Avvio/Pau-sa .
	L'apparecchiatura si trova in mo-dalità standby.	Premere il pulsante On/Off .
Risultati di asciugatura insoddisfa-centi	Selezione del programma sbagliata.	Selezionare il programma cor-retto.2)
	Il filtro è ostruito.	Pulire il filtro.3)
	La funzione Più Asciutto era in modalità minima.	Portare la funzione Più Asciutto alla modalità moderata o massi-ma.
	Il condensatore è ostruito.	Pulire il condensatore.3)
	Volume di carico troppo alto.	Rispettare il volume carico mas-simo.
	La griglia per il flusso d'aria è ostruita.	Togliere la griglia per il flusso d'aria nella parte inferiore dell'apparecchiatura.
	Sporco sulla superficie interna del cestello.	Pulire la superficie interna del cestello.
	Livello di durezza dell'acqua troppo alto.	Impostare un livello di durezza dell'acqua adeguato4).
La porta non si chiude.	Il filtro non è bloccato in posi-zione.	Mettere il filtro nella posizione corretta.
	La biancheria è incastrata tra la porta e la guarnizione.	Sistemare il carico correttamen-te nel cestello.
Err (Errore) nel display.	Si è cercato di cambiare il pro-gramma o la funzione dopo l'av-vio del ciclo.	Spegnere e riaccendere l'asciu-gatrice. Fare la nuova selezione.
	La funzione che si prova ad atti-vare non può essere usata con il programma selezionato.	Spegnere e riaccendere l'asciu-gatrice. Fare la nuova selezione.
Nessuna lu-ce interna 5)	Luce interna guasta.	Per sostituire la luce interna,contattare il centro assistenza.
Trascorreredel tempoanomalo suldisplay.)	Il tempo fino alla fine viene cal-colato sulla base del volume edell'umidità della biancheria.	La procedura automatica - non èun guasto dell'apparecchiatura.
Programmainattivo.	Il contenitore dell'acqua è pie-no.	Scaricare il contenitore del'ac-qua3),premere il pulsante Av-vio/Pausa .
Ciclo diasciugaturatroppo breve.	Volume della biancheria troppopiccolo.	Selezionare il programma di du-rata. Il tempo va impostato inbase al carico. Per asciugare unsingolo capo o piccole quantitàdi biancheria consigliamo di uti-lizzare tempi brevi.
	La biancheria è troppo secca.	Selezionare il programma atempo o un grado di asciugatu-ra più elevato (per es. Extraasciutto )
Ciclo diasciugaturatroppo lun-go 6)	Il filtro è ostruito. Pulire il filtro.
	Volume di carico troppo alto.	Rispettare il volume carico mas-simo.
	La biancheria non è stata centri-fugata a sufficienza.	Centrifugare correttamente labiancheria.
	Temperatura ambiente molto al-ta, non è un guasto dell'appa-recchiatura.	Se possibile, abbassare la tem-peratura ambiente

1) Se sul display compare un messaggio di errore (per es. E51): Spegnere e riaccendere l'asciugatrice. Selezionare il programma nuovo. Premere il pulsante Avvio/Pausa. Non funziona? - rivolgersi al centro di assistenza e comunicare il codice errore.
2) seguire la descrizione dei programmi; vedere il capitolo PROGRAMMI
3) vedere il capitolo PULIZIA E CURA
4) vedi la sezione DUREZZA DELL'ACQUA nel capitolo CONSIGLI E SUGGERIMENTI UTILI
5) Solo per le asciugatrici con luce interna.
6) Nota: Dopo massimo 5 ore, il ciclo di asciugatura termina automaticamente (vedere la sezione Ciclo di asciugatura completato).

LAMPADINA INTERNA DEL CESTO

Questa apparecchiatura dispone di una lampadina interna che si accende e si spegne, rispettivamente, quando si apre e si chiude la porta.

Per sostituire la lampadina interna, contattare il Centro di assistenza.

Prima di sostituire la lampadina interna, scollegare la spina dalla presa elettrica.

AVVERTENZA!

Non guardare direttamente il fascio luminoso.

DATI TECNICI

CE

altezza x larghezza x profondità 850 x 600 x 600 mm (massimo 640 mm)
volume del cesto 118 l
profondità massima con porta aperta 1090 mm
larghezza massima con porta aperta 950 mm
altezza regolabile 850 mm (+ 15 mm - regolazione piedini)
peso apparecchiatura 56 kg
volume carico massimo 8 kg
tensione 230 V
frequenza 50 Hz
fusibile necessario 4 A
potenza totale 800 W
classe di efficienza energetica A
consumo di energia elettrica kWh/ciclo 1)	2,1 kWh
consumo annuale di energia 121,6 kWh
tipo di uso Domestico
temperatura ambiente per il corretto funzionamento	da + 5°C a + 35°C

1) 8 kg di cotone, centrifugato a 1000 giri/min con riferimento a EN 61121

INSTALLAZIONE

POSIZIONAMENTO DELL'APPARECCHIATURA

• L'asciugabiancheria deve essere installata in luogo pulito, dove non si accumuli lo sporco.

- L'aria deve circolare liberamente in- torno all'apparecchiatura. Assicurarsi che le fessure anteriori per il ricircolo dell'aria nella parte inferiore dell'apparecchiatura non siano bloccate.

- Per ridurre al minimo le vibrazioni e il rumore quando l'asciugabiancheria è in funzione, posizionarla su una superficie piana e stabile.

- Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se l'apparecchiatura non è in piano, regolare i piedini.

- Non rimuovere i piedini. Non ridurre la distanza libera dal pavimento con tappeti spessi, passatoie o simili. Ciò potrebbe aumentare il calore e interferire con il funzionamento dell'apparecchiatura.

- La temperatura dell'aria calda all'interno dell'asciugabiancheria può raggiungere i 60°C. L'apparecchiatura non deve essere installata su pavimenti che non resistono alle alte temperature.

- Per non compromettere la prestazione dell'asciugabiancheria, durante il funzionamento la temperatura ambiente non deve essere inferiore a +5°C e superiore a +35°C.

- Se è necessario spostare l'apparecchiatura, farlo verticalmente.

• L'apparecchiatura non deve essere installata dietro una porta bloccabile, una porta scorrevole, una porta con una cerniera sul lato opposto a quello dell'apparecchiatura. Così facendo si impedirebbe l'apertura completa dell'asciugabiancheria.

È possibile regolare l'altezza dell'asciugabiancheria. Per farlo, regolare i piedini (vedere la figura).

DISIMBALLO

ATTENZIONE

Prima di utilizzare l'apparecchiatura, tutti i materiali di imballaggio utilizzati per il trasporto devono essere rimossi. Per rimuovere i blocchi di polistirene:

1. Aprire la porta di caricamento.

1. Estrarre 2 tubi di plastica con i blocchi di polistirene dal cesto.

INSTALLAZIONE SOTTO UN PIANO

L'apparecchiatura può essere montata senza nessun supporto oppure sotto il banco della cucina con la corretta spaziatura (vedere figura).

INVERSIONE DELLA PORTA

La porta può essere montata sul lato opposto dall'utente. Può essere utile per introdurre ed estrarre la biancheria o nel caso di limitazioni per l'installazione dell'apparecchiatura. (vedere il foglietto allegato).

• Collegare l'apparecchiatura ad una presa di terra, conformemente alle normative in vigore.
• Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto.
• Utilizzare sempre una presa antishock elettrico correttamente installata.
  • Non utilizzare prese multiple e pro-lunghe. Vi è il rischio di incendio.
• Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal Centro di assistenza del produttore.
• Evitare di schiacciare o danneggiare la presa e il cavo dietro l'apparecchiatura.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.
  • La spina deve essere asciutta.
