MANUALE UTENTE EM-140 DG SA-STTL SIGMA

Grazie per averere acquistato il flash elettronico Sigma FlashMacro EM-140 DG. Le sue elevate prestazioni vi permetteranno di dedicarvi con soddisfazione alle riprese di macrofotografia in autofocus. Leggete attendamente queste istruzioni. Questo flash vi offre tantissime modalità di funzionamento che vi soddisferanno grandamente. Per ottenere le migliorie prestazioni, leggete attendamente questo manuale e quello della fotocamera prima di uso e tenetelo a portata di mano per agli evenienza. Questo flash è esclusivamente dedicato alle fotocamere SIGMA della series SD,SA.

ATTENZIONE

Per evitare danni o ferite a terzi, leggete attendamente il manuale di istruzioni e fate attenzione ai segni di alla rportati di seguito prima di usare il flash. In particolar modo, fate attenzione a questi due segnali:

Attenzione!! Usare quello prodotto nell'inosservanza del presente segnale di pericolo cui causare seri eferite o mettervi in serio pericolo

Attenzione!! Usare quello prodotto nell'inosservanza del presente segnale di pericolo cui causare seri e rite o danni.

Questo denomata punti rilevanti, per i quali attenzione e cautela sono particolarmente richiesti. I sibbolo contiene informazioni su cui che non si deve fare

Attenzione!!

Il flash contiene circuiti ad alto voltaggio. Per evitare di prendere la corrente o di bruciarsi, non cercate di smontare il flash. Se la carrozza è rotta o incrinata, non toccate le parti interne.

Non scattate flash vicinoagli occhi. La luce molto intensa può provocare danni alla vista. Tenete almeno 1 metro di distanza tra il flash e il viso quando fotografiae.

Non toccate il terminale syncro della macchina quando il flash è collegato. Il circuito ad alto voltaggio può causare scosse elettriche.

Non usate la macchina in ambienti con materiali inflammabili, gas, agenti chimici o inflammabili liquidi. C'è il rischio di causare un'esplosione.

Attenzione!!

Non utilizzate altri appearecchi fotografici che non siano della serie SIGMA SD,SA. In caso contrario, il flash potrebbe danneggiare i circuiti della macchina.

Questo flash teme l'acqua. Se usato molto pioggia, neve o vicino all'acqua va protetto. Spesso non è possibile riparare componenti interni danneggiati dall'acqua.

Flash e apparecchio fotografico non vanno esposti a urti, polvere, alte temperature e umidità. Questi fattori sono causare malfunzionamento o incendio dell'apparecchiatura.

Quando il flash è sopposto a sbalzi improvisi di temperatura (es. dal freddo di un esterno al caldo di un ambiente interno) più formarsi della condensa. In questei casi, riponete l'attrezzatura in un sacchetto di plastica e non usatela fino a quando non è a temperatura ambiente.

Non riponete il flash in un cassetto o armadietto con naftalina, canfora o altri insetticida. Possono avere un effetto negativo sul suo funzionamento.

Non utilizzate un lucidante, Benzene o altri agente di pulizia per rimuovere sporco o impronte. Pulite solamente con un panno morbido appena inumidito.

Se non intendete usare il flash per un lungo periodo, cercate un luogo asciutto e fresco dove riporlo, preferibilmente con una Buona ventilazione. Fate scattare il flash più volte nell'arco di un mese, affinché mantenga adeguate capacité di funzionamento.

DESCRIZIONE DELLE PARTI

Corpo del flash

1. Torcia flash sinistra

2. Torcia flash destra

3.Luce ausiliaria

4.Fermi di blocco

5.Adattatore per macrofotografia

Unità di controlo

6.Pannello LCD

8.Ghiera blocco della slitta

9.Slitta dei contatti

10.Pulsante MC

11.Pulsante SEL per la selezione dei modi

12.+ pulsante per incremento valori

13.- Pulsante d.

Pento valori 14. Pulsante LAMP

15.Pulsante TEST

1. Pulsante LIGHT

17.Pulsante di primo lampo

18.Interruttore

E' possible usare quello flash, costruito apposta per gli obietti macro (MACRO 50mm F2.8 EX DG, MACRO 105mm F2.8 EX DG, etc.),anche con altri obietti,per farlo leggete attendamente le seguenti istruzioni

La parte frontale di molti obietti riota, durante la messa a fuoco, se vi attaccate il flash il meccanismo di messa a fuoco dell'obiettivo potrebbe sforzare e funzionare male. Con quosti obietti usate solamente la messa a fuoco manuale.
Asssieme al flash trovate due anelli adattatori, del diametro di 55mm e 58mm. Se l'obiettivo, al quale volete fissare il flash, ha un diametro diverso, dovete acquistare un altro anello adattatore. Sono disponibili anelli solamente nei diametri 62mm 72mm 77mm.
A seconda della facale dell'obiettivo usato, l'imagine potrebbe risultare vignettata. Fate alcuni scatti di prova, prima di fotografia per davvero.

BATTERIA

Questo flash usa quattro pile AA di tipo alcalino o batterie ricaricabili Ni-Cad e Ni-MH. Anche le batterie al Manganese possono essere usate ma hanno una durata più ridotta rispetto alle alcaline. Se la spia di pronto lampo impiega più di 30 secondi ad illuminarsi, le pile vanno sostituite

Per assicurare contatti elettrici ottimali, pulite i terminali delle batterie prima di installarle
Le batterie NiCad non hanno contatti standard. Se le'utilizzate, verificate che i contatti delle batterie siano correttamente allocati
Per evitare esplosioni delle batterie, perdite o surriscaldamento, usate quattro batterie nuove della stessa marca. Non mischiate batterie di marche diverse, vecchie e nuove insieme
Non mandate in corto le batterie, non smontatele, non esponetele a fonti di calore o d'energia: potrebbero esplodere. Non ricaricate autre batterie se non quelle ricaricabili al Ni-Cd
Se non si utilizza il flash per un periodo prolongato, togliere le batterie per evitare danni o perdite
La funzionalità delle batterie decresce alle basse temperature. Tenete quando le batterie protette quando utilizzate il flash al freddo.

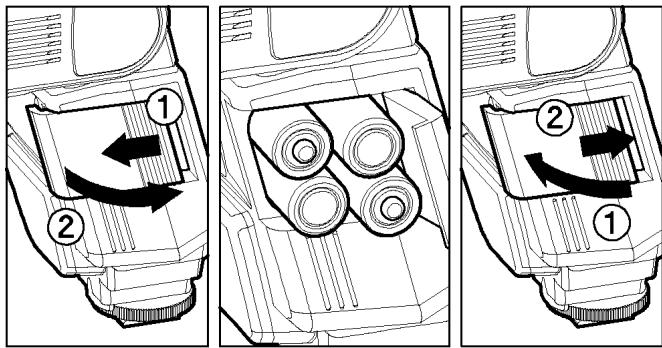

1. Accertatevi che il pulsante d'accensione sia su off,\ quindi facendolo scivolare nel verso indicate alla freccia, aprite il coperchio del vano batterie
2. Inserite quattro batterie AA nel vano apposto. Accertatevi che i poli + e - sulle batterie corrispondano a quelli segnati all'interno del vano.
3. Chidete il coperchio
4. Spostate il pulsante d'accensione su ON. Dopo quale secondo la spia di pronto lampo si illuminerà,indicando che il flash è pronto.
5. Per essere sicuri del corretto funzionamento del flash, premere il pulsante test

AUTO POWER OFF

Per risparmiare l'energia delle batterie, il flash si spegne automaticamente quando non viene usato per essere 90 secondi. Per ripristinare il funzionamento, premete il pulsante test oppure quello di scatto della macchina fino a metà. La funzione Auto Power Off non funziona quando il flash è in modalità flash ausiliario a distanza senza fili, flash ausiliario normale e nelle modalità flash prestabilititi

INDICAZIONI D'ERRORE

Se la potenza delle batterie non è sufficiente o c'é un'indicazione di erre tra la macchina e l'unità del flash, la spia che indica l'angolo di copertura del flash lampeggerà sul display LCD. Se ciò avviene, portate l'interruttore acceso/spento su OFF e quando su ON. Se l'indicatore lampeggia ancora, controllate lo stato delle batterie.

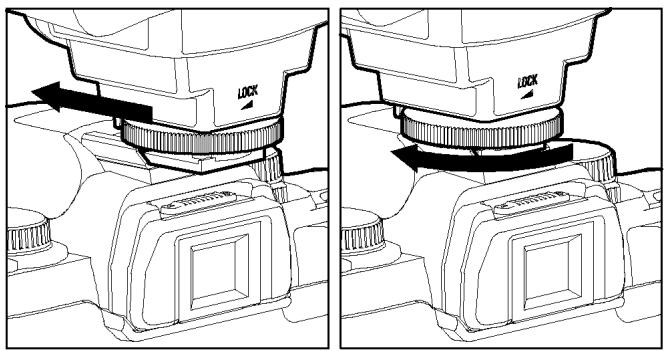

Accertatevi che il flash sia spento. Inserite quindi la slitta del flash in quella della macchina e ruotate l'anello di bloccaggio saldamente

Quando attaccate o staccate il flash, afferratelo saldamente dal basso per evitare danni all'innesto.
Se il flash incorp.orato della macchina è estratto, chiudetelo prima di attaccare l'unità flash esterna
Per rimuovere il flash, ruotate l'anello di anticoraggio in direzione opposta rispetto al segno LOCK, forn a quando si ferma.

INSERIMENTO DEL FLASH

1. Avvitare l'adattatore del FlashMacro alla filettatura della lente frontale
2. Premere i pulsanti destro e sinistro e insertire il flash nell'anello adattatore, poi rilasciare i pulsanti

E' possibile regolare la posizione del flash ruotando la montatura
Premere nuovamente sui pulsanti laterali per staccare il flash dall'obiettivo

ILLUMINAZIONE DEL DISPLAY LCD

Quando premete il pulsante LIGHT, il display LCD si illumina per circa 8 secondi. Se premete nuovamente il pulsante LIGHT il display rimane illuminato più a lungo.

ILLUMINATORE AUSILIARIO

Se il pulsante LAMP, sul corpo del flash, viene premuto, s'accende, per circa 20 secondi, un illuminatore ausiliario. Quando si fotografia in ambienti peu illuminati, ciò è molto utile perMETtere bene a fuoco il soggetto. Questa funzione èutilissima in tutti quei casi in cui bisogna procedere alla messa a fuoco manuale.

Premendo a metàcorsa il pulsante di scatto della fotocamera la luce ausiliaria si spegne

FLASH AUTOMATICO TTL

Nel modo di funzionamento AUTO TTL la fotocamera regola automaticamente la quantità di luce emessa dal flash per dare una corretta esposizione al soggetto. SD(S-TTL)

1. Impostare il modo di esposizione su P (Se la fotocamera è una SA-300, SA-300N, SA-5, impostare “*” che è il modo di automatismo totale)

2. Accendere l'interruttore del flash, l'indicazione TTL compare sul display LCD e il flash inizia a caricarsi. (Se l'indicazione TTL non compare, premere alcune volte il pulsante MODE per impostare il modo TTL)

3. Mettere a fuoco il soggetti

4. Assicurarsi che il soggetto stia nella distanza di lavoro del flash, come indicate nel display LCD
5. Premere il pulsante di scatto, una volta che la carica del flash sia stata completata. In quello caso la spia di pronto carica lampeggia nel mirino della fotocamera e nel flash.
   Il sistema esposimetrico TTL è controllato dal sistema S-TTL della fotocamera digitale. Se il flash è regolato su TTL, la lettera "d" compare nel display LCD.

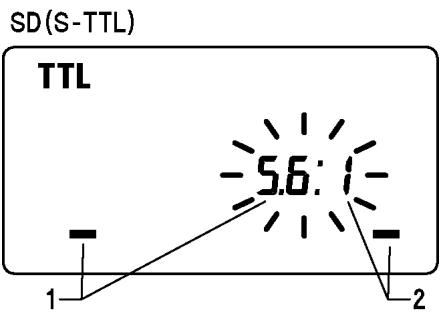

SD(S-TTL)

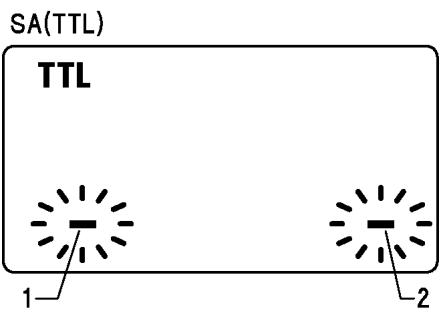

SA(TTL)

Quando la macchina riceve l'esposizione appropriata, sul display LCD appeare per 5 se condi il symbolo TTL. Se esta indication non appeare significa che l'illuminazione del flash non è sufficiente. Ripetete lo scatto a una distanza inferiore.
Se il modo * automatismo totale viene impostato sugli appearecchi SA-300, SA-300N e SA-5 il flash si regola da solo sul modo TTL. Se si impostano gli altri modi, il flash adotta l'ultima regolazione effettuata.
Quando il flash è completamente carico, compare un segnale lampeggiante. Se si scatta prima che il flash sia totalmente carico, la macchina esporrà con un tempo lungo

Potete dare un effetto di tridimensiona al soggetto, se modificate la potenza della lampada destra rispetto a quella sinistra, o viceversa, oppure fotografia con solo una lampada accesa.

SD series

1. Nella modalità S-TTL, l'indicazione della potenza lampeggia quando si preme il pulsante SEL
2. Premere il pulsante + o - per impostare la potenza del flash

Premere il pulsante + per aumentare la potenza della torcia di sinistra, premere il pulsante ....per aumentare la potenza della torcia di destra. La potenza può essere amentata nel rapporto da 8:1 a 1:8. Il rapporto di potenza non compare se usiamo solamente una torcia, il cui valore di potenza lampeggerà

1. Premere il pulsante SEL alcune volte per far cessare il lampeggiamento
   Quando il rapporto è 1:1 tra le due force, oppure la modalità vieneambiata, la funzione di lampeggiamento è automaticamente cancellata.

SA series

Il rapporto di potenza tra le due force non può essere impostato. Si cui variare solamente la potenza di una torcia.
1. Nella modalità TTL premere il pulsante SEL se si vuole far lampeggiare il display.
2. Premendo il pulsante + si accenderà la torcia sinistra, premendo ....s'accenderà quella destra. S'accende solamente la torcia la cui spia lampeggia nel display.
3. Premere il pulsante SEL alcune volte per far cessare il lampeggiamento della spia.
Dopo lo scatto premere il pulsante + o -

UTILIZZO DEL FLASH CON ALTRI MODI DI FUNZIONAMENTO DELLA FOTOCAMERA REGOLAZIONE A PRIORITA DEI TEMPI

Selezionando la modalità S della macchina, possiamo regolare la velocità dell'otturatore da 30 secondi a quella di sincro flash. Una volta selezionata la velocità, la macchina selezionera a sua volta un valore di diaframma. Se il soggetti è troppo scuro o troppo chiaro, l'indicatore di apertura lampeggerà e indichérer i valori limite (apertura massima e minima). In questo caso, la macchina procede all'utilizzo del flash ai valori limite. Quindi, il soggetti principale di una foto più ave la corretta esposizione e tuttavia lo sfondo potrebbe essere sovrà o sotto esposto.

REGOLAZIONE A PRIORITA DI DIAFRAMMI

Selezionando la modalità A della macchina, l'apparecchio scegliera la velocità di scatto adeguata per lo sfondo. Se il soggetti è troppo luminoso o troppo scuro, l'indicatore della velocità lampeggerà e migliorere i valori minimi e massimi. Quindi, il soggetti principale di una foto più avere la corretta esposizione e&Tuttavia lo sfondo potrebbe essere sovrà o sotto esposto.

IN MODALITA'M

Potete regolare diaframmi e tempi di esposizione. Potete impostare qualsiasi velocità di scatto compresa tra il tempo di sincronizzazione e il tempo B. Se regolate l'esposizione a seconda delleindicazioni dell'esposimetro, la macchina lavorera con il flash col suo tempo di sincronizzazione oppure con uno più lento.

Quando viene usata con le reflex SD9 ed SD10, secondo la sensibilità ISO che avete impostato, cambierà il tempo di sincronizzazione; Per maggiori dettagli consultare il capitolo Impostazione dei Modi di Esposizione

Per evitare il surriscaldamento, non usate il flash per almeno 10 minuti dopo una sequenza di scatti, come indicate nella tabella

Modalità	Numero di esposizioni flash
TTL, M (1/1,1/2))	15 esposizioni continuate
M(1/4, 1/8)	20 esposizioni continuate
M(1/16-1/32)	40 esposizioni continuate
Multi	10 cicli

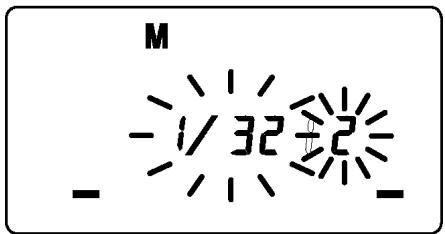

FLASH MANUALE

La regolazione manuale serve a impostare la potenza di emissione desiderata ( livello d'uscita della torcia)

La ripresa nella Modalità Manuale richiede molto competenza. E' consigliabile usare sempre la Modalità
Automatica. Quando usate la Modalità Manuale, eseguite prima alcuni scatti di prova. Meglio se misurate la luce con un esposimetro flash.
L'intensità della luce emessa alla torcia sinistra e destra cui è essere regolata dal rapporto 1:1 a 1:64, oppure si cui sono anche tenere spenta una delle due torque.
1. Impostare la modalità di esposizione della fotocamera su M
2. Premere il pusplante MODE sul flash per selezionare il funzionamento manuale M.
3. Premere il pulsante SEL, inizIERÀ a lampeggiare il valore di emissione della torcia sinistra
4. Premere il pulsante + o - per regolare la potenza di emissione della torcia sinistra. (Se compare il segnale " -- " la torcia sinistra non s'accenderà).
5. Premere il pulsante SEL e inizIERÀ a lampegliare il valore d'intensità d'émissione della torcia di destra.
6. Premendo il puslante + o - s'imposta la potenza della torcia di destra. Se compare il segnale. " -- " la torcia di destra non s'accenderà.
7. Premendo il pulsante SEL le spie smettono di lampeggiare
Se i valori di potenza sono uguali per entrambhe le force, il valore è visualizzato nel display, se il valore è diverso non sare visualizzato nell'LCD.
Circa i valori diNumero Guida, riferirsi alla Tabella 1 presente nell'ultima pagina.
Per calcolare il corretto valore di esposizione, usate la segunte formula:Numero Guida (GN) /distanza soggetti-flash = valore di diaframma.

FP FLASH FLASH AD ALTA VELOCITA (ECCETTO SA-300)

Quando si fotografia con un normale flash, non si può utilizzato una velocità maggiore di quella di sincronizzazione perché il flash deve scattare quando la tendina è completamente aperta. La sincronizzazione ad alta velocità consente inceve al flash di scattare nelle tendina sta ancora apprehosi. Di contro è possibile usare una

velocità di scatto della macchina superiore a quella di sincerzonizzazione.

1. Impostare sulla fotocamera il modo di funzionamento M
2. Premere il pulsante MODE del flash per selezionare l'indicazione M
   3.Premere il pulsante ^+ o - e fare apparire la relativa individazione FP sul display LCD
3. Impostare la velocità dell'otturatore.
4. Mettere a fuoco il soggetto
5. Usare il valore diNumero Guida che trovate nella tabella 2 (nell'ultima categoria di quello manuale) per calcolare il valore di diaframma che bisogna impostare sulla fotocamera

Numero Guida (GN) /distanza soggetti-flash = valore di diaframma.

1. Quando sul flash si accende la spia FP di pronto lampo potete scattare la Foto.

Per cancellare il modo di funzionamento FP (flash ad alta velocità) seguite la procedura Flash ad alta velocità per far comparire l'indicazione FP relativa sul display LCD.

Quando si fotografia un soggetto in movimento con sincronizzazione lenta, davanti a lui comparirà la sua scia. Infatti la luce del flash scatterà quando la prima tendina è completamente aperta, quindi il soggetti rimarrà esesto da quando partirà il flash a quando si chiuderà la tendina (sincronizzazione della prima tendina). Quando si utilizza la sincronizzazione della seconda tendina, il flash scatterà appena prima della chiusura della seconda tendina,osto che la scia del soggetti esesto alla luce ambiente sare dietro il soggetti stesso, con un effetto più naturale.

1. Scegliete la modalità di ripresa della macchina
2. Impostate la modalità di funzionamento del flash (TTL, M. con la SD9 e la SD10 solo la modalità manuale M)
3. Premere il pulsante + oppure -, L'indicazione verrà visualizzata sul display LCD.
4. Mettere a fuoco e scattare quando si accende la spia di primo lampo

La sincronizzazione avviene sulla prima tendina, se non compare l'indicazione di seconda tendina
Nella modalità "automismo completo" dei modelli SA-300, SA-300N e SA-5, non è possibile la sincerzonizzazione sulla seconda tendina.
Per cancellare la sincronizzazione sulla seconda tendina, escludere l'indicazione dal display LCD

FLASHDIRIEMPIMENTO

Se si usa la funzione Flash di riempimento è possible controllare gli effetti di luce e ombra, prima di scattare la Foto.

1. Premere il pulsante MODE impostare il modo di funzionamento desiderato.
2. Premere il pulsante + o - alcune volte per far apparire la scritta MODEL sul display LCD.
3. Accertarsi che il flash sia pronto al lampo, poi premere il pulsante TEST per farlo scattare.

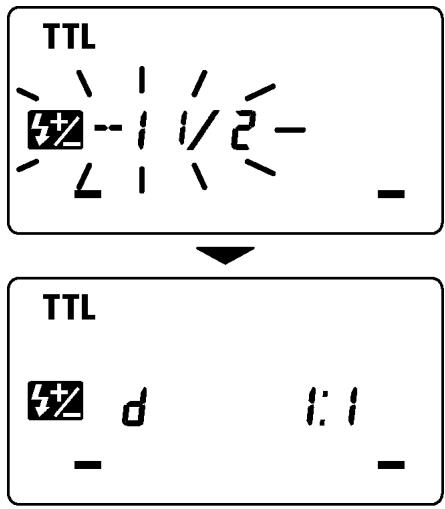

COMPENSAZIONE DELL'ESPOSIZIONE

Si più usare la compensazione dell'esposizione del flash in abbinamento con la normale compensazione di esposizione (per controllare il livello di esposizione dello sfondo). La compensazione di esposizione del flash più essere regolata di +/- 3 valori d'esposizione con incrementi di 1/2 di stop (1/3 di EV con la SD10),

1. Premere il pulsante MODE e impostare il funzionamento TTL.
2. Premete il pulsante SEL e la spia 12 lampeggerà
   3.Premete il pulsante +0 o -3 per impostare la correzione di esposizione del flash desiderata
3. L'indicazione smetterà di lampeggiare e rimarra fissa dopo aver nuovamente premuto il pulsante SEL
4. Impostare la messa a fuoco.
5. Potete scattare la Foto après che s'illumina la spia di conferma sul flash..

Quando impostate la compensazione della esposizione, la luce naturale dello sfondo e quella del flash si compenseranno a vicenda
E' possible correggere contemporaneamente sua l'esposizione del flash che quella della fotocamera.

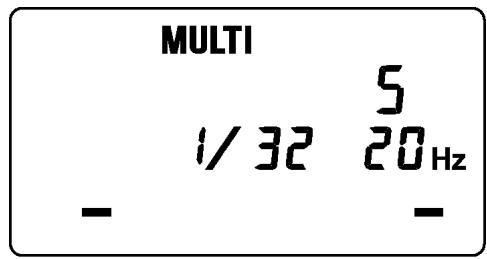

MODALITÀ MULTI FLASH

Mentre l'otturatore è aperto, il flash scatterà ripetutamente e una seriesi di immagini del soggetto verrà esposta sul medesimo fotogramma.. Uno sfondo scuro con un soggetto biano ottimizza l'impiego di esta modalità. E' possibile regolare la frequenza degli scatti del flash tra 1Hz e 199 Hz. Si possono raggiungere fino a 90 scatti di seguito. Il numero massimo di scatti varia a seconda del numero guida del flash e della frequenza di scatto. Fate riferimento alla tabella 3

1. Regolate la modalità di esposizione della macchina su M e impostate anche il valore di diaframma
2. Premete il pulsante Mode fino a quando appare l'opzione Multi-flash
3. Premete SEL fino a quando la frequenza di scatto del flash comincia a lampeggiare
4. Premete il pulsante + o - per impostare il valore desiderato
5. Dopo aver premuto nuovamente il pulsante SEL, la spia del livello di potenza del flash inizIERÀ a lampeggiare
6. Premete il pulsante + o - per regolare il livello di potenza
7. Premete il pulsante SEL e il numero di scatti inizierà a lampeggiare
8. Premete il pulsante + o - per impostare il numero dei lampi che si vuole ottenere
9. Premete il pulsante SEL e il display cesserà di lampeggiare
10. Quando la spia READY del flash è illuminata, il flash è pronta per l'uso Nota:

regolate la velocità dell'otturatore maggiore di; (Numero dei lampi desiderati-Frequency dei lampi)

FLASH TELECOMANDATO SENZA FILI (WIRELESS) (SOLO SD10)

E' possible fotografia nella modalità flashenza fili se questo flash è usato come master con i flash EF-500 DG SUPER SA-STTL (SA-N) usati come flash secondari.

La luce del flash principale (Master)(EM-140 DG) serve soltanto a pilotare il flash secondario (Slave)(EF-500 DG SUPER SA-STTL (SA-N)) e non influenza l'esposizione della fotografia.

Cambiamento del Sistema di Controllo (EF-500 DG SUPER SA-STTL (SA-N))

1. Inserire il flash nella slitta della fotocamera e accendete l'interruptore del flash e della fotocamera
2. Premere a metàcorsa il pulsante della fotocamera. (Automaticamente sare è attivato il collegamento dati tra fotocamera e flash.)
3. Spagnere sua il flash, sua la fotocamera.

Regolazione dello "Slave" (EF-500 DG SUPER SA-STTL (SA-N))

1.Premere il pulsante MODE per impostare
2. Premere il pulsante SEL per far lampeggiare nel display il segnale corrispondente al canale
3. Premere il pulsante + o - per impostare il canale di trasmissione
4. Premere il pulsante SEL alcune volte, fino a che il segnale del canale non smette di lampeggiare
5. Mettere lo Slave nella posizione desiderata

Regolazione del Master"(EM-140 DG)

1. Collegare il flash alla fotocamera.
2. Premere il pulsante MODE per selezionare le indicazioni ±b^ 3 / [L
3. Premere il pulsante SEL per fare in modo che lampeggi nel display l'indicatore del canale
4. Premere il pulsante + o - per impostare il canale di trasmissione
   10.Premere il pulsante alcune volte, fino a che il segnale del canale non smette di lampeggiare

11.Assicurarsi che entrambi i flash siano carichi.

La spia di pronto lampo lampeggerà e la luce dell'illuminatore il flash secondario (Slave) AF lampeggerà anch'essa per indicare il pronto lampo.
12. Mettere a fuoco e scattare la Foto

E' possibile impostare le funzioni flash senza fili s quando questo flash è usato come secondario con i flash EF-500 DG SUPER SA-STTL(SA-N) usati come flash principali

Impostare i flash per lo scatto (EF-500)

1. Collegare il flash che deve scattare alla fotocamera
2. Impostare la fotocamera sul modo di funzionamento S o M

Impostare la velocità dell'otturatore su 1/30 o un tempo più lungo. Il flash principale trasmetterà le informazioni prima che gli altri flash scattino a loro volta. Se si usa un tempo di sincronizzazione più veloce di 1/30 i vari flash non scatteranno in sincronia l'uno con l'altro.

1. Mettete su ON l'interruttre del flash e premete a metà corsa il pulsante di scatto.

In questo modo l'aperture del diaframma e la sensibilità del film saranno automaticamente trasferiti al flash

1. Staccare il flash alla fotocamera

2. Premere il pulsante MODE e impostare S^ = SL (Modo slave)

3. Premere il pulsante SEL per far lampeggiare l'indicatore del canale

4. Premere il pulsante + o - per impostare il numero del canale (C1 o C2)

5. Premere il pulsante SEL per scegliere il canale di uscita (L) che lampeggerà nel display.

6. Premere il pulsante + o - per impostare il valore d'uscita

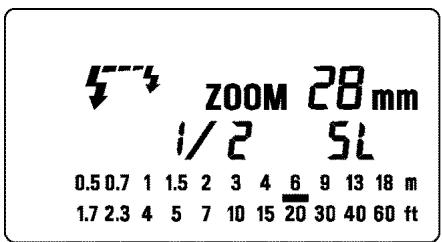

Stabilire la potenza del flash impostando, sul pannello LCD, una distance che sua più vicina possible a那一 che intercorre tra il flash secondario e il soggetto. Se la distance è fuori alla portata, cambiare l'apertura del diaframma.

1. Premere il pulsante SEL alcune volte per far apparire l'indicazione
2. Mettere il flash nella posizione voluta. Attenzione a non inseire il flash nella inquadratura.

Impostare il flash principale(EM-140 DG)

1. Collegare il flash principale alla fotocamera
2. Premere il pulsante MODE e impostare / [tL sL (Modo slave)
3. Premere il pulsante SEL per far lampeggiare l'indicatore del canale
4. Premere il pulsante + o - e impostare lo stesso numero di canale dei flash che debbono scattare
5. Premere il pulsante SEL per far cesserare il lampeggiamento dellaindicazione.
6. Dopo esservi assicurati che tutti i flash siano pronti al lampo, premete il pulsante di scatto per realizzare la fotografia

Quando il flash principale EF-500 DG Super SA-N è pronto al lampo, la luce ausiliaria AF si metterà a lampeggiare
Il flash principale Slave Controller ha solamente la funzione di pilotare l'accensione dei flash

SPECIFICHE

NUMERO GUIDA: 14 (ISO 100)

ALIMENTAZIONE: Quattro batterie alcaline AA, oppure quattro batterie AA Ni-Cd, oppure quattro batterie Nickel-Metal Hydride

TEMPO DI CARICA: circa 4.0 secondi ( batterie alcaline); circa 3.0 secondi con batterie Ni-Cd e Nickel-Metal Hydride)

SPEGNIMENTO AUTOMATICO: Si

PESO: 430 gr

DIMENSIONI(Unità di controlo): 76.7 x 136.2 x 82.4mm

DIMENSIONI(Corpo del flash): 126.6 x 128.8 x 30.5mm

中文

Questo è il marchio di conformità alle direttive della comunità Europea (CE).

SVENSKA
