Tipo di prodotto	Invertitore cuffia/microtelefono (Bi-Way Switch)
Marca	Plantronics
Modello	Bi-Way Headset/Handset Switch
Categoria	Accessori audio
Funzioni principali	Commuta tra microcuffia e microtelefono; attenuatore di volume regolabile per adattare il livello sonoro
Connettività	Cablato: prese RJ per microtelefono e microcuffia
Compatibilità	Apparecchi telefonici con presa microtelefono standard
Dimensioni	Circa 8 x 5 x 3 cm (stima)
Peso	Circa 50 g (stima)
Alimentazione	Passivo (nessuna alimentazione esterna richiesta)
Installazione	Collegamento semplice: scollegare il microtelefono, collegare il Bi-Way tra il microtelefono e l'apparecchio
Regolazioni	Attenuatore di volume (cursore) da regolare una volta durante l'installazione
Manutenzione e pulizia	Pulire o sostituire il tubo vocale del microcuffia se ostruito
Sicurezza	Utilizzo normale senza precauzioni particolari
Ricambi e riparabilità	Tubo vocale sostituibile; altre parti non specificate
Contenuto della confezione	Invertitore Bi-Way, cavo di connessione, supporto per cuffia (opzionale)
Garanzia	Consultare il rivenditore o il manuale completo

Domande frequenti - BIWAY HEADSET/HANDSET SWITCH PLANTRONICS

Come installare l'invertitore Bi-Way?

Scollegare il microtelefono dall'apparecchio. Collegare il cavo del microtelefono nella presa con il simbolo del microtelefono sul retro del Bi-Way. Collegare la microcuffia nella presa con il simbolo della cuffia. Collegare il cavo di connessione del Bi-Way nella presa microtelefono dell'apparecchio telefonico.

Come commutare tra cuffia e microtelefono?

Utilizzare l'interruttore di posizione situato sul Bi-Way per passare dalla posizione cuffia alla posizione microtelefono, prima, durante o dopo una chiamata.

Non sento il mio interlocutore con la cuffia, cosa fare?

Verificare che l'interruttore sia in posizione cuffia. Assicurarsi che tutti i cavi siano collegati correttamente alle prese giuste.

I miei interlocutori non mi sentono, cosa fare?

Il tubo vocale del microcuffia potrebbe essere otturato. Pulirlo o sostituirlo.

A cosa serve l'attenuatore di volume?

L'attenuatore consente di ridurre il volume sonoro della voce dell'interlocutore. Regolare il cursore una sola volta durante l'installazione per adattare la microcuffia al livello del telefono.

Il Bi-Way necessita di alimentazione elettrica?

No, l'invertitore Bi-Way è un dispositivo passivo che non necessita di alcuna alimentazione esterna.

Posso utilizzare il Bi-Way con qualsiasi telefono?

È compatibile con gli apparecchi telefonici dotati di presa microtelefono standard. Verificare la compatibilità con il produttore se necessario.

Come pulire il tubo vocale del microcuffia?

Rimuovere il tubo vocale e pulirlo con un panno morbido o sostituirlo con uno nuovo se otturato.

Dove trovare il manuale completo?

Il manuale completo è disponibile per il download gratuito in formato PDF sul sito notice-facile.com.

Cosa fare se l'interruttore non funziona?

Verificare le connessioni dei cavi. Se il problema persiste, contattare il servizio clienti Plantronics.

MANUALE UTENTE BIWAY HEADSET/HANDSET SWITCH PLANTRONICS

Centro Direzionale Lombardo

Via Roma 108 Palazzo E/2

20060 Cassina De'Pecchi (MI)

Milano

Italy

Tel [phone]

Fax + 392951 1903

Plantronics Brazil

Rua Joaquim Florian

636 AP 131

Sao Paolo-SP

Brazil 04534-002

Tel [phone]

Fax [phone]

Plantronics Spain

Manuale d'istruzioni

Brukerveiledning

Guia do Utilizador

Manual del usuario

Bruksanvisning

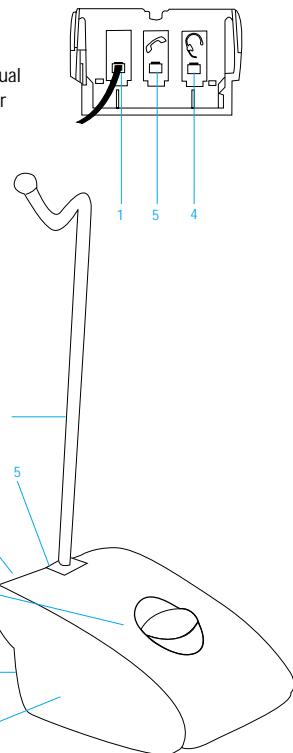

1 Telephone Connection Lead
Telefon tilslutningsledning
Telefoon aansluiting
Kytkentä puhelimeen
Cordon de raccordement au
telephone
Anschluß an Telefon
Filó per collegamento
telefonico
Kabel til Telefon
Entrada do Telefone
Cable Tipo RJ (Entrada de
Linea)
Kabel für anslutting till Telefon

2 Headset/Handset Switch
Hovedsæt/handsæt omskifter
Headset/handset schakelaar
Kevtykuuloke/luuri vailtokytkin
Commutatee d'inversion
casque/combiné
Headset/Handapparat-
Umschalter
Interruttore cuffia/ricevitore
telefonico
Hodesett/handsett velger
Comutador de Seecção do
Auscultador
Interruptor para usar los
Auriculares o el Microtelefono
Headset/lur omkopflare

3 Headset Stand
Hovedsæt holder
Headset standard
Kevtykuulokkeen teline
Support casque
Headset-Ständer
Posizione cuffia
Hodesett
Suporte para o microauscultador
Soporte para los Auriculas
HeadsetHELL
4 Headset Port
Hovedsæt indgang
Headset aansluitpoort
Kevtykuulokkeen liitanta
Prise casque
Headset-Buchse
Presa cuffia
Hodesett utvak
Entrada para o microauscultador
Puerto Tipo RJ para Conectar el Microtelefono
Headset anslutning
5 Handset Port
Handset indgang
Handset aansluitpoort
Luurin liitantanta

Prise combiné
Handapparat-Buchse
Presa ricevitore Telefonico
Handsett uttak
Entrada do Auscultador Manual
Puerto Tipo RJ para Conectar
los Auriculas
Lur anslutning

6 Attenuator (when fitted)
Dämpningsled (findes ikke på den danske version af Bi-Way)
Valmennin (erikoismallissa)
Volume reductie
Attenuateur (si instalé)
Dampfungsregler (wenn vorhanden)
Dispositivo di attenuazione (se fornito)
Volumkontroll
Regulador de
Volume
Dampare (endast vissa modeller)

Guida per Problemi di Trasmissione

Problema	Causa possibile	Soluizione
Non riesco a sentire gli interlocutori	Interruttore cuffia/ricevitore	Per usare il Bi-Way con la vostra cuffia, assicuratevi che l'interruttore sia in posizione cuffia
	Ricevitore/cuffia non adeguato/a	Controllate che i cavetti siano inserti correttamente e nella presa giusta
L'interlocutore non puo' sentirmi	Tubo vocale bloccato	Pulite o sostuite il tubo vocale.

Benvenuto nelsystemadi comunicazione amanilibere della Plantronics

La Plantronics offre un systema di comunicazione a mani libere comodo e facie usando comunique un Telefono tradizionale. Molti telefoni sono dotati di una presa speciale per cuffie Telefoniche, ma in caso contrario e quando l'amplificazione non è richiesta, l'interruttore Bi-Way della Plantronics é la soluzione alternativa.

Vi preghiamo di consultare il manuale d'istruzioni della vostra cuffa per i dettagli su come ottimizzare il suo utilizzo.

Installatione:

Fig 1 Scollegate il ricevitore dal telefon.

Fig 2 Inserite il ricevitatore nella presa individata con il symbolo del Telefono sul retro dell'interruttore Bi-Way.

Fig 3 Inserite la cuffia nella presa indica con il symbolo di una cuffia sul retro dell'interruttore Bi-Way.

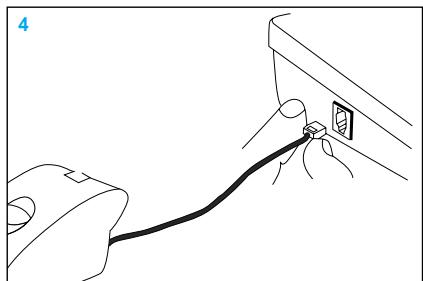

Fig 4 Inserite il filo Bi-Way per il collegamento Telefonico nella presa del Telefono.

Fig 5 L'utilizzo dell'interruttore ricevitore/cuffia vi permette ora di potervi avicendare tra l'uso del ricevitore o della cuffia prima, durante o dopo una chiamata.

Fig 6 Se fornito, il dispositivo di attenuazione vi permetterà di ridurre il volume dell'interlocutore. Spostate l'interruttore sono ad adeguare il volume in cuffia a quello del Telefono. E' sufficiente farlo una volta sola.

Fig 7 Il supporto per la cuffia\ puo' essere applicato sul\ retro dell'interruttore\ Bi-Way come indicate.
