MANUALE UTENTE DW12-BFM1 HAIER

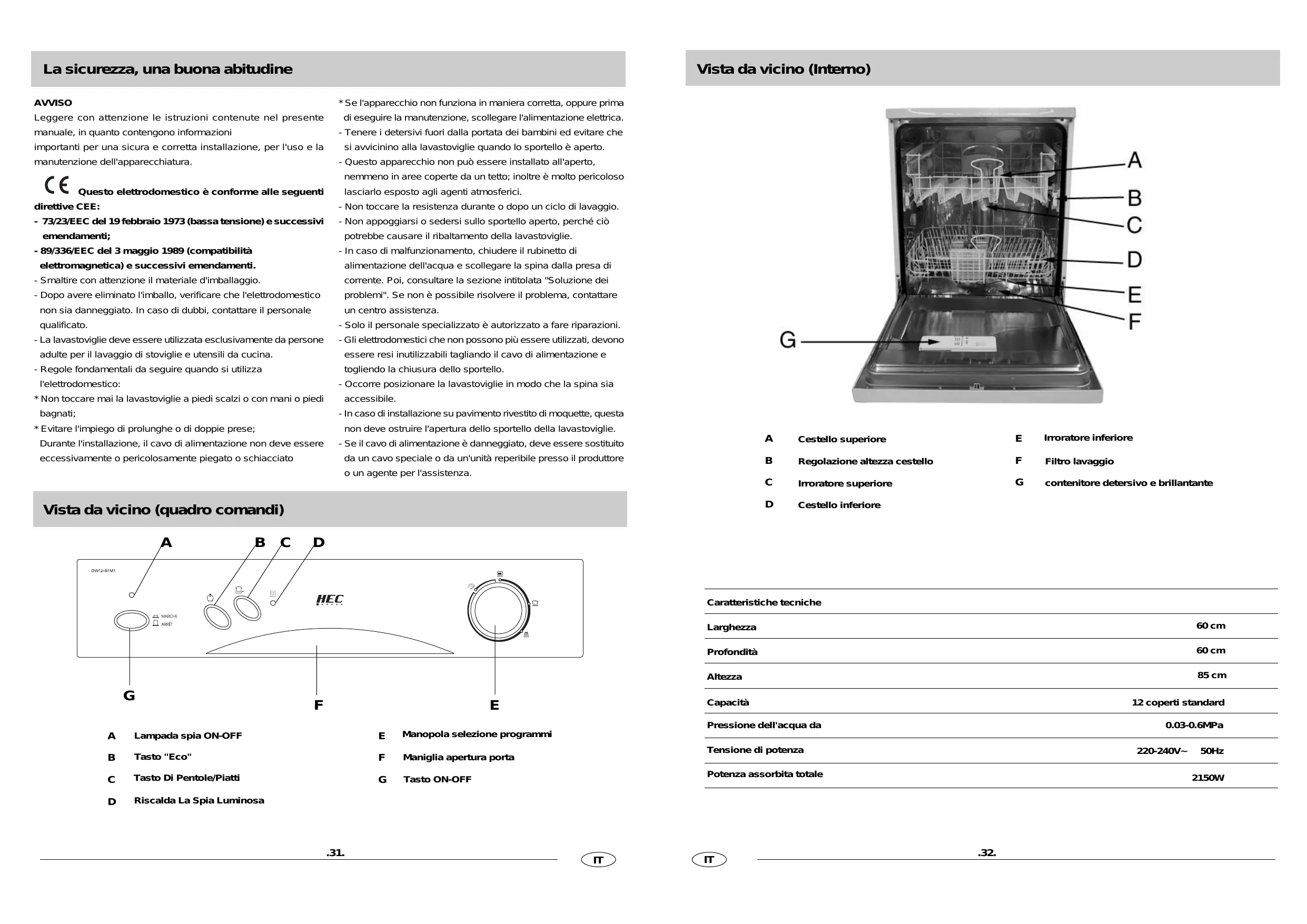

La sicurezza, una buona abitudine AWMISO Se l'apparecchio non funziona in maniera corretta, oppure prima Leggere con attenzione le istruzioni contenute nel presente di eseguire la manutenzione, scollegare l'alimentazione elettrica. manuale, in quanto contengono informazioni - Tenere i detersivi fuori dalla portata dei bambini ed evitare che importanti per una sicura e corretta installazione, per l'uso e la si avvicinino alla lavastoviglie quando lo sportello à aperto. manutenzione dell'apparecchiatura. - Questo apparecchio non puè essere installato all'aperto, nemmeno in aree coperte da un tetto; inoltre à molto pericoloso C € Questo elettrodomestico è conforme alle seguenti _ lasciarlo esposto agli agenti atmosferici. direttive CEE: - 73/23/EEC del 19 febbraio 1973 (bassa tensione) e successivi _- Non appoggiarsi o sedersi sullo sportello aperto, perché cid ‘emendamenti; potrebbe causare il ribaltamento della lavastoviglie. - 89/336/EEC del 3 maggio 1989 (compatibilità elettromagnetica) e successivi emendamenti. - Non toccare la resistenza durante o dopo un ciclo di lavaggio. - In caso di malfunzionamento, chiudere il rubinetto di alimentazione dell'acqua e scollegare la spina dalla presa di - Smaltire con attenzione il materiale d'imballaggio. corrente. Poi, consultare la sezione intitolata "Soluzione dei - Dopo avere eliminato l'imballo, verificare che l'elettrodomestico problem". Se non à possibile risolvere il problema, contattare non sia danneggiato. In caso di dubbi, contattare il personale un centro assistenza. qualificato. - Solo il personale specializzato à autorizzato a fare riparazioni. - La lavastoviglie deve essere utilizzata esclusivamente da persone … - Gli elettrodomestici che non possono più essere utilizzati, devono adulte per il lavaggio di stoviglie e utensili da cucina. essere resi inutilizzabili tagliando il cavo di alimentazione e - Regole fondamentali da seguire quando si utilizza togliendo la chiusura dello sportello. l'elettrodomestico: - Occorre posizionare la lavastoviglie in modo che la spina sia # Non toccare mai la lavastoviglie a piedi scalzi o con mani o piedi bagnati; - In caso di installazione su pavimento rivestito di moquette, questa accessibile.

• Evitare l'impiego di prolunghe o di doppie prese: non deve ostruire l'apertura dello sportello della lavastoviglie. Durante l'installazione, il cavo di alimentazione non deve essere …_- Se il cavo di alimentazione à danneggiato, deve essere sostituito eccessivamente o pericolosamente piegato o schiacciato da un cavo speciale o da un'unità reperibile presso il produttore © un agente per l'assistenza. Vista da vicino (quadro comandi

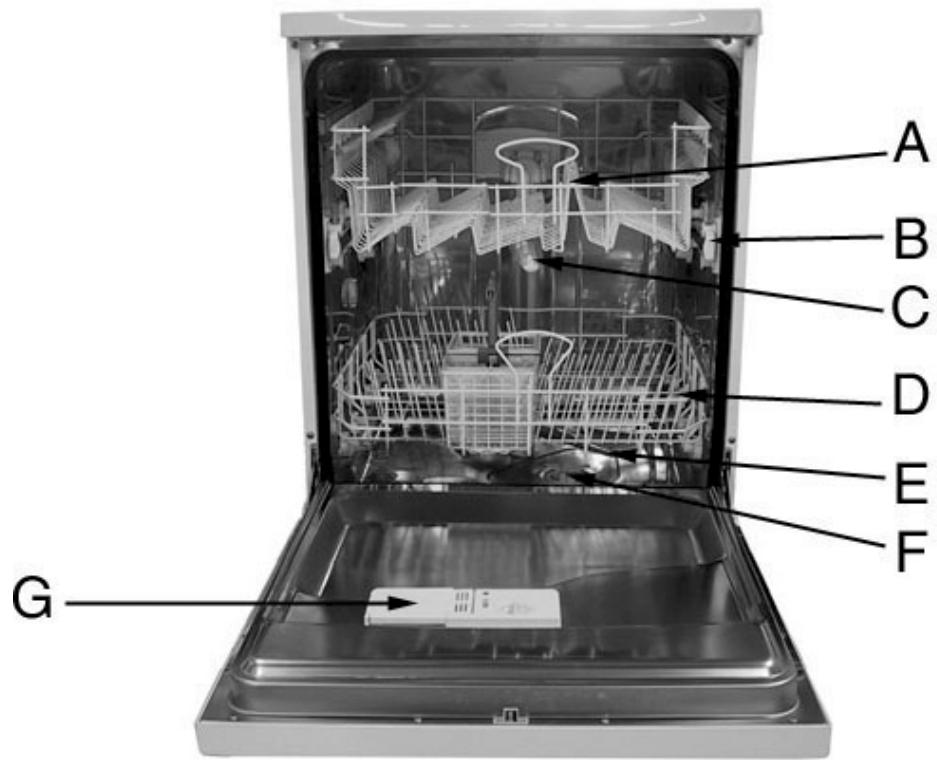

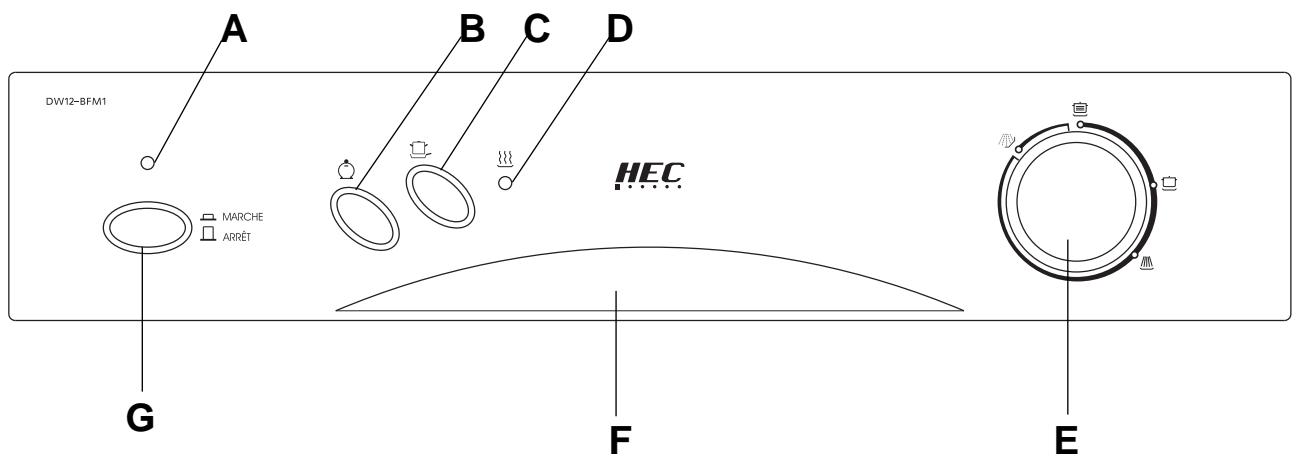

F E A Lampada spia ON-OFF E Manopola selezione programmi B Tasto "Eco" F Maniglia apertura porta € Tasto Di Pentole/Piatti G Tasto ON-OFF D Riscalda La Spia Luminosa -31L > Vista da vicino (Intemo) A Cestello superiore E _iroratoreinferiore B Regolazione altezza cestello F Filtro lavaggio Les Irroratore superiore G contenitore detersivo e brillantante D Cestello inferiore Caratteristiche tecniche Larghezza 60 cm Profondità 60 cm Altezza 85cm Capacità 12 coperti standard 0.03-0.6MPa Pressione dell'acqua da Tensione di potenza Potenza assorbita totale

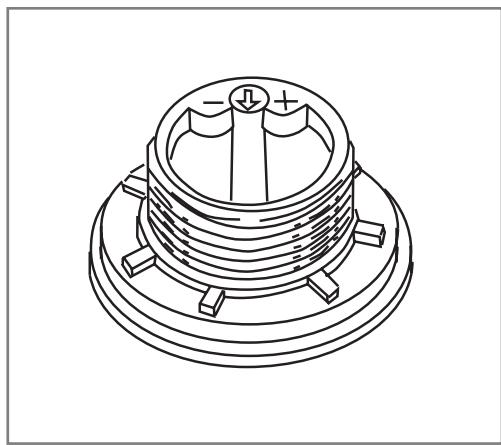

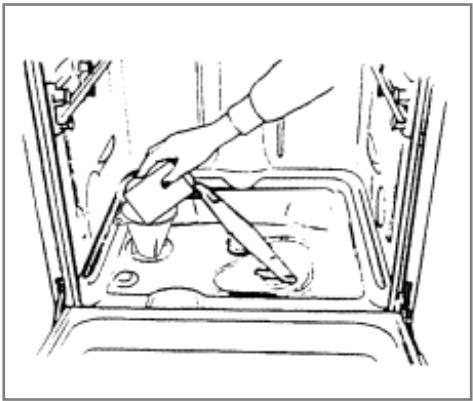

Sale Sale La durezza dell'acqua varia da luogo a luogo. Se la lavastoviglie funziona con acqua dura, su piatti e utensili si formano dei depositi. Questo elettrodomestico à dotato di un addolcitore speciale che utilizza un sale appositamente studiato per eliminare calcare e sali minerali dall'acqua. Inserimento del sale nell'addolcitore Utilizzare esclusivamente sale per lavastoviglie. Il contenitore del sale si trova sotto al cestello inferiore e deve essere riempito nel modo seguente: - Estrarre il cestello inferiore e svitare e togliere il coperchio del contenitore del sale; - Prima di inserire il sale per la prima volta, riempire il contenitore con acqua; - Posizionare l'estremità dell'imbuto (in dotazione) nel foro e inserire circa 2 kg di sale. à normale che fuoriesca una piccola quantità di acqua dal contenitore. - Riawitare con attenzione il tappo. Regolazione del consumo del sale La lavastoviglie à predisposta per la regolazione del quantitativo di sale consumato in base alla durezza dell'acqua disponibile. Cid permette di migliorare e personalizzare il livello di consumo del sale, riducendolo al minimo. Per regolare il consumo di sale, procedere nel modo seguente: - Svitare il tappo del contenitore del sale: - Sul collo del contenitore à presente un anello con una freccia (vedi figura). - Se necessario, ruotare l'anello in senso antiorario, dal simbolo "- "verso il simbolo "+", in base alla durezza dell'acqua. Per eseguire le regolazioni, si consiglia vivamente di consultare la seguente tabella. - Perimpedire la formazione di ruggine, inserire il sale subito prima del zio di un ciclo di lavaggio. Durezza dell’acqua Posizione| Consumo sale |Autonomia Livello | %H °dH | mmoll \éelettore | (grammiciclo) |(cicli/2kg.) 1 0+10|0+17|0+1,7 / 0 / 2 ho+25/18+44/18+44| 20 60 3 |25+50/45:89/45:89| MED 40 40 4 >50 |>89 |>89 vs 60 25 Detersivo e brillantante Detersivo Utilizzare esclusivamente detersivi per lavastoviglie. Il contenitore deve essere riempito prima dell'inizio di ciascun ciclo di lavaggio, seguendo le istruzioni contenute nella "Tabella dei cicli di lavaggio". Il contenitore del detersivo si trova nel pannello intemo dello sportello. Inserimento del detersivo Per aprire il coperchio " del contenitore, premere il pulsante “B". Il detersivo per il ciclo di lavaggio deve essere inserito nello scomparto "C". Dopo avere inserito il detersivo, chiudere il coperchio premendolo fino a sentire un clic. Nota: per semplificare la chiusura del coperchio, eliminare eventuali residui di detersivo in eccesso dal contenitore. Brillantante Questo prodotto rende i piatti brillanti e ne facilita l'asciugatura senza macchie. Il contenitore si trova nel pannello interno dello sportello e deve essere riempito dopo circa 80 cicli di lavaggio. Inserimento del brillantante Per aprire il contenitore del brillantante, ruotare il tappo "C" in senso antiorario quindi aggiungere il brillantante, prestando attenzione a non farlo fuoriuscire. Il quantitativo di brillantante utilizzato per ciascun ciclo di lavaggio puè essere regolato ruotando l'apposito dosatore "F", posizionato sotto al coperchio "C", con un cacciavite. Vi sono 6 diverse impostazioni; quella che prevede un dosaggio normale à la numero

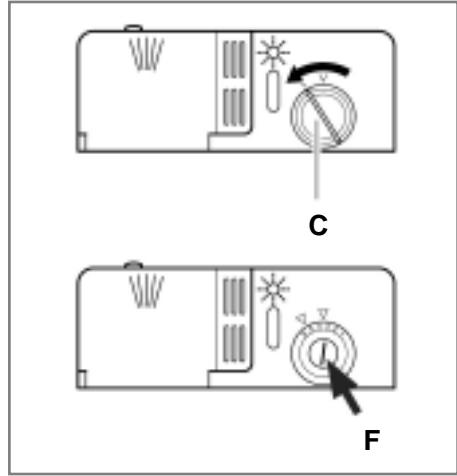

Importante: il corretto dosaggio del brillantante migliora l'asciugatura delle stoviglie. Se sulle stoviglie rimangono gocce di acqua o macchie, occorre regolare il dosatore su un'impostazione superiore. Se invece le stoviglie presentano striature bianche, regolare dosatore su un'impostazione inferiore.

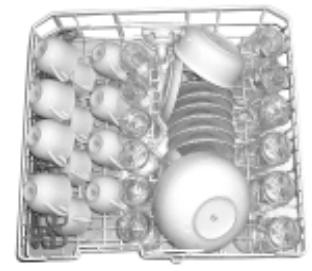

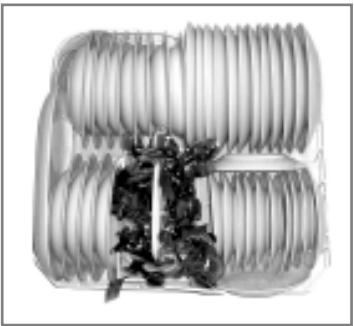

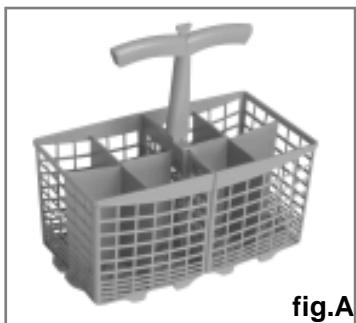

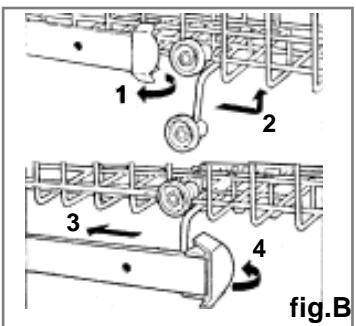

Caricamento delle stoviglie Prima di inserire i piatti nella lavastoviglie, eliminare i residui alimentari più grossi per evitare di intasare il filtro e ridurre le prestazioni dell'elettrodomestico. Se i residui alimentari presenti su pentole e padelle sono particolarmente difficili da eliminare, consigliamo di lasciarli in ammollo prima di procedere al lavaggio. Cid evita di dovere effettuare ulteriori cicli di lavaggio. Estrarre il cestello per semplificare il caricamento della lavastoviglie. Come riempire il cestello inferiore Si consiglia di disporre sul cestello inferiore le stoviglie maggiormente sporche: pentole, padelle, coperchi, piatti e contenitori di portata, come illustrato nella figura a destra. Si consiglia di posizionare i piatti di portata e i coperchi sui fianchi dei cestelli per evitare di bloccare la rotazione del braccio aspersore superiore. - Pentole e ciotole devono essere poste sempre rivolte verso il basso. - Le pentole più grosse devono essere inclinate per facilitare lo scolo dell'acqua. - Il cestello delle posate pud essere scomposto (vedi Fig.A) in modo da utilizzarne solo una sezione quando il carico di posate è limitato. In questo modo ci sarà più spazio per altre pentole e tegami sul cestello inferiore. - Sistemare le posate nell'apposito cestello con il manico rivolto verso il basso; se nel cestello vi sono contenitori laterali per le posate, i cucchiai devono essere posizionati individualmente negli appositi contenitori. Gli utensili particolarmente lunghi devono essere posti in posizione orizzontale nella parte anteriore del cestello superiore. Come riempire il cestello superiore 11 cestello superiore è predisposto per stoviglie più delicate e leggere, come bicchieri, tazze da caffè e tè, piattini, piatti e coppette, oltre che piccole padelle (purché non eccessivamente sporche). Posizionare i piatti e le pentole in modo che non vengano mossi dallo spruzzo dell'acqua. L'altezza del cestello superiore pud essere regolata usando le manopole laterali (vedi Fig.B). Aggiustare il cestello superiore al livello più alto e ci sarà più spazio per aitre pentole e piatti sul cestello inferiore. supporto Appogiare | bicchieri alti e stoviglie con manico lungho su scaffale, anzi che sui altiri stoviglie da lavare(vedi Fig.C) Cestello inferiore Cestello superiore FhnA iii Capacità 12 coperti standard Come avviare la macchina Per avviare un programma di lavaggio-- - Controllare che la spia sia inserita nella presa a muro. - Controllare che il rubinetto dell'acqua sia completamente aperto. - Caricare le stoviglie (vedi capitolo "Caricamento delle stoviglie") - Versare il detersivo (vedi capitolo "sale, Detersivo e brillantante). - Ruotare la manopola situata nella parte destra del cruscotto in senso orario fino a far coincidere la tacchetta di riferimento con il simbolo o il numero di ciclo che si intende effettuare (vedi capitolo "Tabellal programmi"). - Premere il pulsante ON-OFF, si accendera' la lampada spia ON- OFF A questo punto il cicli di lavaggio avra' inizio. Alla fine del lavaggio--- Quando la manopola cessa di ruotare e si ferma su di una tacca di STOP (vedi figura) il ciclo e' terminato. spegnere la macchina agendo sul pulsante ON-OFF,chiudete il rubinetto dell'acqua ed apritelo sportello. Attendete alcuni minuti prima di togliere le stoviglie, eviterete cosi di maneggiare le stoviglie calde, piu sensibili agli urti, ed Otterrete una migliore asciugatura. Annullare o modificare un programma in corso-- Un ciclo in funzione puè essere modificato solo quando non venga attivato per un piriodo lungo. Altrimenti, il detersivo pud essere già usato e l’acqua di lavaggio pud essere già scaricata dalla lavastoviglie. Se sia una situazione del genere, il dispensatore di detersivo deve essere riempito di nuovo (vedi il paragrafo intitolato “Detersivo e brillantante”). E‘possibile interrompere il ciclo di lavaggio premendo il pulsante ON-OFF,inserire le stoviglie ed all‘accensione della macchina il ciclo riprendera' nel punto in cui era stat interrotto. Tasti di Aggiustamento del Ciclo di Lavaggio Tasto "ECO" Questo tasto (vedi “Vista da Vicino - Quadro Comandi”, lettera “B") à usato per piatti e batteria da cucina di sporcizia normale. È un ciclo quotidiano standard. Tasto "Pots and Pans" Premere questo tasto (vedi “Vista da Vicino - Quadro Comandi”, lettera “C”), per lavaggio intensivo, normale e risciacquatura, provvede di aumentare la temperatura di acqua durante funzionamenti sopratutto per lavoggio delle pentole e piatti pesanti sporchi.

Consigli per risparmiare - E‘ importante attivare la lavastoviglie possibilmente a pieno carico per ottimizzare | consumi; per evitare che nel fratempo si formino cattivi odori e incrostazioni, potete utilizzare il cicli ammollo. - Scegliete il programma adeguato:la scelta del pragramma dipende dal tipo di stoviviglie da lavare e dal loro grado di sporco. Come tenere in forma la lavastoviglie Dopo ogni lavaggio Dopo ogni lavaggio chiudete il rubinetto dell'acqua e lasciate socchiusa la porta in modo che non ristagnino ne‘ umidita' , ne‘ cattivi odori. Staccare la spina Prima di fare qualsiasi pulizia o manutenzione , staccare sempre la spina dalla presa: non correte alcun pericolo. Niente solventi ne' abrasivi Per pulire l'esterno e le parti in gomma della lavastoviglie non occorre usare ne’ solventi ne’ abrasivi ma solo un panno imbevuto di acqua tiepida e sapone. Per eliminare eventuali macchina sulla superfice della vasca, utilizzare un panno imbevuto di acqua ed un po' di aceto bianco o prodotto specifico per la pulizia della lavastoviglie. - Dosate la giusta quantita' di detersivo: se eccedete con il quantitativo di detersivo non otterrete stoviglie piu' pulite, ma solamente un maggioe impatto ambietale. - Non à necessario risciacquare piatti, stoviglie e utensili prima di inserirli nella lavastoviglie. In caso di trasloco In caso di trasloco possibilmente mantenete l'apparecchio in posizione verticale; se fosse necessario , inclinatela sul lato posteriore. Le guarnizioni Uno dei fattori responsabili del ristagno di Odori all'interno della lavastoviglie e' rappresentato dai residui di cibo che rimangono nelle guamizioni. Bastera' pulire peridicamente con una spugnetta inumidita. Se partire per le vacanze Quando andate in vacanza, e' consigliabile fare un lavaggio a vuoto, dopodiche' staccare la spina, chiudere il rubinetto di ingresso acqua e lasciare socchiusa la porta; le guamizioni dureranno piu a lungo ed all'intemo non si formeranno odori sgradevoli. -37. Indicazioni per la scelta Detersivo | brillan programma Ô =, P Descrizione del ciclo : 7 dei programmi lavaggio | tante Pulsante|Pulsantel nn Prelavaggio con acqua calda. IE) Stoviglie e pentole Molto Lavaggio prolungato a 65T . = sporche (da non usare per 309 % . * _ Risciacquo con acqua fredda. Lavaggio pezzi delicati) | Risciacquo caldo. Energico Asciugatura. ne Prelavaggio con acqua calda. Stoviglie e pentole Molto Lavaggio prolungato a 60€ . > sporche (da non usare per 309 % . tee Risciacquo con acqua fredda. Lavaggio pezzi delicati) k Risciacquo caldo. Energico Asciugatura. Prelavaggio con acqua calda. EE) Stviglie e pentole Molto || aVaggio prolungato a 55€ .

• sporche (da non usare per || Risciacquo con acqua fredda. 30g * Lavaggio j delicati ge pezzi delicati) Risciacquo caldo. Energico . Asciugatura. Lavaggio prolungato a 65 . Stoviglie e pentole| Le fredd isciacquo con acqua fredda. ——— * normalmente sporche.Ciclo |". 30g * Lavaggio Or Risciacquo caldo. standard giomaliero - Normale Asciugatura. Lavaggio prolungato a 60" . Stoviglie e pentole | Risciacquo con acqua fredda. — normalmente sporche.Ciclo Risci id 25459 | (5) isciacquo caldo. Lavaggio Normalel standard giomaliero l (EN50242) Asciugatura. C7 Stoviglie e pentole Lavaggio prolungato a 55 . x normalmente sporche.Ciclo | Risciacquo con acqua fredda. * Lavaggio standard gionaliero Risciacquo caldo. S Normale Asciugatura. I | NN Ciclo economico E veloce da Risciacquo con acqua fredda. tili: te li — pr [AE PETITE PO | Risciacquo caldo a 65€ . * nu A sporche subito dopo l'uso Risciacqui . Asciugatura. senza asciugatura. /l | NN Ciclo economico E veloce da | Risciacquo con acqua fredda. itili tovigli — NNzZArE per SMgie PO | Risciacquo caldo à 60€ . * . : sporche subito dopo l'uso Risciacqui Asciugatura. senza asciugatura. Ciclo economico E veloce /l | AN n Risciacquo con acqua fredda. da utilizzare per stoviglie k
• u Risciacquo caldo a 55C. poco sporche subito dopo Risciacqui k Asciugatura. l'uso senza asciugatura. Lavaggio preliminare di | Breve lavaggio freddo per pentole e stoviglie in attesa | _Impedire l'essicazione dei di completare Il carico al | residui di cibo sulle stoviglie. pasto successivo.

Pulizia e manutenzioni particolar Gruppo del filtro Per migliorare prestazioni e risultati, si consiglia di pulire il gruppo del filtro, che consente di trattenere le particelle di cibo rimaste nell'acqua di lavaggio e, di conseguenza, di riutilizzarla durante il ciclo. Per questo motivo si consiglia di eliminare i residui di cibo più grossi rimasti nel filtro dopo ogni ciclo di lavaggio, risciacquando il filtro e la tazza semicircolare (A) sotto l'acqua corrente. Per estrarre il gruppo del filtro, tirare l'apposita maniglia verso l'alto. L'intero gruppo del filtro (costituito dal filtro semicircolare (A) e dal filtro fine (B)) deve essere pulito almeno una volta al mese. Pulire il filtro e il filtro fine servendosi di una spazzola. P oi rimontare le parti del filtro come illustrato nelle fig- ure seguenti e reinserire l'intero gruppo nella lavastoviglie, posizionandolo nell'apposito alloggiamento e premendo verso il La lavastoviglie non deve mai essere utilizzata senza i filtri. L'inserimento incorretto dei filtri puè ridurre le prestazioni della lavastoviglie e danneggiare piatti e utensili basso. C'e' qualche problema? Puè succedere che la lavastoviglie non funzioni o non funzioni correttamente. Prima di contattare l'assistenza, cercare di risolvere personalmente i problemi: non è stato premuto uno dei tasti o non è stata eseguita un'operazione fondamentale? La lavastoviglie non parte Controllare che: - la spina sia inserita correttamente nella presa; - vi sia corrente nella casa; - lo sportello sia chiuso correttamente: - il tasto ON-OFF sia su "ON"; - il rubinetto dell'acqua sia aperto. La lavastoviglie non carica l'acqua Controllare che: - il rubinetto dell'acqua sia aperto e il tubo attaccato correttamen - l'acqua arrivi alla casa e abbia pressione sufficiente; - iltubo di alimentazione dell'acqua non sia schiacciato o piegato: - il filtro del tubo di alimentazione non sia intasato. Le stoviglie non sono pul Controllare che: - il rubinetto dell'acqua sia aperto e il tubo attaccato correttamente; Pulizia dei bracci aspersori A volte capita che residui alimentari rimangano incrostati sui bracci aspersori e blocchino i fori (vedi "L'interno della lavastoviglie", lettere C-E ). Controllare periodicamente i bracci aspersori e pulirli, se necessario. Controlla il filtro d'immissione d'acqua Pulisci periodicamente il filtro d'immissione d'acqua (guarda la figura) situato sullo scarico del rubinetto del rifonimento d'acqua. Dopo avere chiuso il rubinetto d'acqua, svita la fine del tubo di rifomimento d'acqua, rimuovi il filtro e lo pulisci attentamente sotto l'acqua corrente. E poi, rimetti il filtro al suo posto originale e Stringi il tubo di rifornimento d'acqua al suo posto. - l'acqua arrivi alla casa e abbia pressione sufficiente: - il tubo di alimentazione dell'acqua non sia schiacciato o piegato: - il filtro del tubo di alimentazione non sia intasato. La lavastoviglie non scarica l'acqua Controllare che: - il tubo di scarico non sia schiacciato o piegato. Sulla superficie delle stoviglie si formano residui calcarei o una pellicola bianca Controllare che: - il coperchio del contenitore del sale sia chiuso correttamente; - il dosaggio del brillantante sia corretto. Qualora, nonostante questi controlli, la lavastoviglie non funzioni elo il problema persista, contattare il centro di assistenza autorizzato più vicino e fomnire le seguenti informazioni: - il tipo di problema:; - il numero del modello (Mod...) e il numero di serie (S/N...), indicati nella targhetta sul fianco della parte interna dello sportello. Non ricorrere mai a tecnici non autorizzati e non permettere l'installazione di ricambi non originali. . CD Installazione Posizionamento della lavastoviglie Sistemare la lavastoviglie nella posizione desiderata. La parte posteriore dovrebbe essere appoggiata ad una parete e i fianchi ai mobili o alle pareti adiacenti. La lavastoviglie à dotata di tubi di alimentazione e scarico che possono essere posizionati a destra o a sinistra per semplificare una corretta installazione dell'elettrodomestico. Livellamento della lavastoviglie Dopo avere posizionato la lavastoviglie, regolare l'altezza dei piedini (awvitandoli o svitandoli) per livellarla. In ogni caso, la lavastoviglie non deve essere inclinata più di 2°. Un corretto livellamento della lavastoviglie, contribuisce ad aumentarne le prestazioni. Allacciamento dell'acqua fredda Attaccare il tubo flessibile per l'acqua fredda ad un connettore filettato 3/4 (gas) e verificare che sia collegato correttamente (vedi Fig.l). Se le tubazioni dell'acqua sono nuove o non sono state utilizzare per un lungo periodo di tempo, lasciare scorrere l'acqua per essere certi che sia pulita e priva di impurità. Questa precauzione consente di evitare il rischio di bloccare e danneggjiare il tubo di alimentazione della lavastoviglie. fig.1 Allacciamento dell'acqua calda La lavastoviglie pud essere collegata anche alla conduttura domestica dell'acqua calda (sistema centralizzato, impianto di riscaldamento), purché la temperatura non superi i 60°C. In questo caso, la durata del ciclo di lavaggio diminuisce di circa 15 minuti e l'efficienza del lavaggio risulta leggermente ridotta. Eseguire l'allacciamento all'acqua calda seguendo le stesse pro- cedure descritte per il collegamento alle condutture dell'acqua fredda. Allacciamento del tubo di scarico Inserire il tubo di scarico in una tubazione di scarico con diametro minimo di 4cm, oppure appoggiarlo al lavandino, evitando di piegarlo o di schiacciarlo, utilizzando l'apposito supporto speciale in plastica in dotazione con la lavastoviglie (vedi Fig.2). L'estremità libera del tubo deve essere ad un'altezza compresa tra 40 e 100 cme non deve essere immersa nell'acqua. Attenzio! l'apposito supporto in plastica deve essere fissato saldamente alla parete per evitare che il tubo di scarico si muova e l'acqua fuoriesca. Collegamento elettrico Dopo avere verificato che i valori di tensione e frequenza della corrente domestica corrispondano a quelli della targhetta nominale {posta sulla parte interna in acciaio inox dello sportello della lavastoviglie) e che l'impianto elettrico possa supportare la tensione massima riportata sulla targhetta, inserire la spina in una presa elettrica correttamente messa a terra (la messa a terra dell'apparecchio à un requisito di sicurezza imposto per legge). Se la presa elettrica a cui deve essere collegato l'apparecchio non è adatta alla spina, sostituire la spina invece di utilizzare adattatori o dispositivi analoghi che potrebbero causare surriscaldamenti e bruciature.

I simbolo indica che il prodotto non deve essere considerato sul prodotto o sulla confezione come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui à stato acquistato il prodotto.
