Tipo di prodotto	Cantinetta vini
Marca	Avintage
Modello	AVU30SHD
Capacità	30 bottiglie
Dimensioni (A x L x P)	84 x 58 x 55 cm
Peso	30 kg
Alimentazione	220-240 V, 50/60 Hz
Consumo energetico	100 W
Classe climatica	N/ST
Intervallo di temperatura	5°C a 18°C
Tipo di refrigerazione	Compressore
Isolamento	Schiuma poliuretanica
Livello sonoro	42 dB(A)
Funzioni principali	Controllo elettronico della temperatura, illuminazione interna LED, ventilazione silenziosa
Materiale	Acciaio, vetro temperato
Cassetto o ripiani	6 griglie in legno
Tipo di porta	Porta piena
Manutenzione e pulizia	Pulire con un panno morbido e sapone neutro. Scollegare prima della pulizia.
Pezzi di ricambio	Contattare il servizio clienti Avintage per pezzi (griglie, lampadina, ventola)
Riparabilità	Indice di riparabilità disponibile su richiesta
Informazioni generali	Garanzia 2 anni, fabbricazione conforme CE

Domande frequenti - AVU30SHD AVINTAGE

Qual è la capacità della cantinetta vini AVU30SHD ?

La cantinetta vini AVU30SHD ha una capacità di 30 bottiglie standard.

Qual è l'intervallo di temperatura ?

La temperatura regolabile è da 5°C a 18°C per una conservazione ottimale.

Come regolare la temperatura ?

Utilizzare i pulsanti di comando sul pannello anteriore per regolare la temperatura desiderata.

Perché il mio apparecchio fa rumore ?

In funzionamento normale, il compressore e la ventola emettono un rumore di fondo di circa 42 dB. Se il rumore è eccessivo, controllare che l'apparecchio sia in piano e stabile.

Posso incassare l'apparecchio ?

Questo modello è a posa libera. Per una buona ventilazione, rispettare uno spazio di almeno 10 cm intorno.

Come pulire l'interno ?

Scollegare l'apparecchio, rimuovere le bottiglie e pulire con un panno morbido e sapone neutro. Sciacquare e asciugare bene.

Cosa fare in caso di interruzione di corrente ?

Tenere la porta chiusa per mantenere la temperatura. La vostra cantinetta vini può mantenere una temperatura stabile per circa 2 ore.

Come sostituire la lampadina LED interna ?

Contattare il servizio post-vendita Avintage per la sostituzione della lampadina LED integrata.

Dove trovare pezzi di ricambio ?

I pezzi di ricambio come le griglie e i componenti elettronici sono disponibili presso il servizio clienti Avintage.

L'apparecchio consuma molta energia ?

Il consumo è di circa 100 W, che corrisponde a una classe energetica G.

MANUALE UTENTE AVU30SHD AVINTAGE

Prima dell'uso, leggere e mettere in pratica le istruzioni di sicurezza e d'uso del presente manuale.

Grazie per la fiducia dimostrata nel marchio AVINTAGE con l'acquisto di questo apparecchio, speriamo che riuscirà a soddisfare le tue aspettative.

Con questo apparecchio è possibile conservare le bottiglie oppure portarle alla temperatura di servizio (a seconda delle bottiglie) grazie al suo ampio intervallo di regolazione.

1. ISTRUZIONI DI SICUREZZA

Prima di utilizzare l'apparecchio per la prima volta, si prega di leggere attentamente il presente manuale d'uso. Il manuale va conservato cura in modo da poterlo consultare se necessario. Per ridurre il rischio di incendio, di scossa elettrica o di lesioni durante l'uso del frigo cantina, si prega di rispettare le precauzioni indicate.

In via generale, la manutenzione dell'apparecchio deve essere effettuata da un professionista qualificato.

Per motivi di sicurezza e per un uso corretto dell'apparecchio, prima di installarlo e di metterlo in funzione per la prima volta si prega di leggere attentamente il presente manuale d'uso, incluse le avvertenze e i consigli utili che contiene. Per evitare di danneggiare l'apparecchio e/o di ferirsi inutilmente, è importante che le persone che utilizzeranno l'apparecchio abbiano preso piena conoscenza del suo funzionamento e delle sue istruzioni di sicurezza. Conservare le presenti istruzioni per successiva consultazione e conservarle vicino all'apparecchio, in modo che in caso di vendita o di trasloco, siano consegnate assieme all'apparecchio per consentirne un funzionamento ottimale.

Per evitare qualsiasi rischio di lesioni, conservare il presente manuale d'uso. Il produttore non potrà essere ritenuto responsabile se l'apparecchio viene maneggiato in modo scorretto.

Questo apparecchio è destinato esclusivamente ad uso domestico ed è previsto per la conservazione di bevande speciali ad una temperatura di conservazione più alta di quella di uno scomparto per prodotti freschi. In nessun caso questo apparecchio è destinato a conservare prodotti alimentari freschi.

Verificare che la tensione dell'impianto elettrico della casa corrisponda a quella indicata sulla targa informativa: l'apparecchio deve essere collegato ad una presa di terra regolamentare. Riparazioni o collegamenti scorretti possono rappresentare un rischio per la sicurezza. Se si ha il minimo dubbio, far controllare il proprio impianto elettrico da un professionista.

Per la tua protezione, questo apparecchio deve essere collegato correttamente ad una presa di terra. Non tagliare né togliere il filo di terra dal cavo di alimentazione fornito.

Per motivi di sicurezza, non usare prolunghe.

Se l'apparecchio si fosse rovinato (ad esempio per un forte urto) o danneggiato (sovratensione dovuta a fulmine, allagamento, incendio), può essere pericoloso utilizzarlo. Scollegare l'apparecchio dalla presa elettrica e farlo controllare da un riparatore professionista autorizzato.

Per evitare pericoli, non sostituire da soli il cavo di alimentazione se rovinato. Contattare il proprio rivenditore, un centro assistenza autorizzato o un riparatore professionista.

Questo apparecchio deve essere posizionato in modo che la presa a muro sia raggiungibile. Non spostare l'apparecchio una volta che è stato caricato con i vini perché la scocca potrebbe deformarsi, oltre a dover fare delle riparazioni. I componenti elettrici non devono essere a vista.

√ Tenere i bambini lontano dall'apparecchio
√ Non usare l'apparecchio all'esterno

Se si fosse sparso accidentalmente del liquido (rottura di una bottiglia, ecc.) sui componenti elettrici (motore, ecc.), scollegare immediatamente l'apparecchio dalla presa elettrica.

Per evitare il rischio di incendio, di scossa elettrica o di lesioni, non immergere il cavo di alimentazione, la spina o l'apparecchio stesso in acqua o in qualsiasi altro liquido. Non toccare l'apparecchio con le mani bagnate.

Collocare l'apparecchio lontano da fonti di calore e non esporlo direttamente alla luce del sole.

Non far pendere il cavo di alimentazione da un tavolo e non metterlo a contatto con angoli taglienti o superfici calde.

Per scollegare l'apparecchio dalla corrente, non tirare il cavo di alimentazione ma afferrarlo dalla spina.

Verificare che la zona dove verrà installato l'apparecchio sia in grado di sostenerne il peso una volta caricato (una bottiglia da 75 cl pesa circa 1,3 kg). Il frigo cantina deve essere collocato su una superficie piana. Se deve essere appoggiato su un tappeto o sulla moquette, infilare sotto un supporto.

Per evitare di danneggiare la cerniera della porta, aprirla completamente quando si estraggono i ripiani.

Sicurezza dei bambini e delle persone vulnerabili

• Questo apparecchio può essere utilizzato da bambini di età pari e superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenza a patto che vengano sorvegliati o istruiti sull'utilizzo dell'apparecchio in sicurezza e che capiscano i pericoli connessi all'utilizzo dell'apparecchio.
• La pulizia e la manutenzione non devono essere eseguite da bambini, salvo se di età superiore agli 8 anni e sotto sorveglianza.

• Conservare il materiale d'imballaggio fuori dalla portata dei bambini. Pericolo di soffocamento.

• Il rischio che i bambini possano rimanere intrappolati all'interno dell'apparecchio e soffocare non deve essere sottovalutato. Gli apparecchi da gettare o abbandonati rappresentano comunque un pericolo anche se vengono "lasciati in garage solo per qualche giorno".

• Quando l'apparecchio deve essere gettato via, staccare la spina dalla presa di corrente, tagliare il cavo di alimentazione (il più vicino possibile all'apparecchio) e smontare la porta per evitare che i bambini giocando prendano la scossa o si chiudano dentro l'apparecchio.
• Se l'apparecchio, dotato di una guarnizione magnetica sulla porta, deve sostituire un altro apparecchio dotato di chiusura a molla sulla porta o sulla cerniera, accertarsi di rendere inutilizzabile la chiusura a molla prima di gettare il vecchio apparecchio. In questo modo si evita che i bambini giocando restino intrappolati dentro l'apparecchio.
• Tenere l'apparecchio e il suo cavo fuori della portata dei bambini con meno di 8 anni.
• Prima di gettare via il frigo cantina, ricordarsi di smontare la porta. Rimuovere anche i ripiani all'interno dell'apparecchio, in modo che i bambini non possano giocarci o salirci sopra.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• NOTA: i bambini tra i 3 e gli 8 anni possono caricare e scaricare il dispositivo.

Istruzioni di sicurezza generali

ATTENZIONE — Questo apparecchio è destinato a funzionare in un ambiente domestico o per usi simili quali:

√ Le zone di cucina riservate al personale di negozi, fabbriche e altri ambienti professionali,
√ Seconde case e luoghi usati da clienti di hotel, motel e altri ambienti residenziali,
√ Ambienti come le camere d'hotel,
√ Ristoranti e strutture simili, eccetto rivenditori.

ATTENZIONE — Per evitare qualsiasi rischio dovuto all'instabilità dell'apparecchio, è importante fissarlo e montarlo seguendo le istruzioni di installazione.

ATTENZIONE — Non riporre mai sostanze infiammabili come gli spray all'interno dell'apparecchio perché potrebbero fuoriuscire.

ATTENZIONE — Se il cavo di alimentazione è danneggiato, bisogna farlo sostituire immediatamente dal produttore o da un rivenditore qualificato per evitare il rischio di scossa elettrica.

ATTENZIONE — Tenere la ventilazione ben aperta e controllare che l'aria possa circolare liberamente dalle aperture, in particolare per gli apparecchi destinati ad essere integrati o integrati.

ATTENZIONE — Non usare apparecchiature elettriche all'interno dello scomparto, a meno che non siano del tipo consigliato dal produttore.

ATTENZIONE — Non danneggiare il circuito di refrigerazione.

ATTENZIONE — Non usare apparecchi elettrici all'interno dell'apparecchio eccetto se permessi dal produttore.

ATTENZIONE — Il gas refrigerante e il gas isolante sono infiammabili. Per lo smaltimento dell'apparecchio, conferirlo ad un centro per la raccolta differenziata o ad un'isola ecologica. Non esporre l'apparecchio alle fiamme.

ATTENZIONE — Il gas refrigerante di quest'apparecchio è il R600a; non si deve riporre nel frigo cantina o vicino ad esso nessun prodotto infiammabile o esplosivo per evitare di provocare un incendio o un'esplosione.

Nel circuito refrigerante dell'apparecchio è impiegato come refrigerante l'isobutano (R600a). Si tratta di un gas naturale altamente infiammabile e

quindi pericoloso per l'ambiente. Controllare che nessuno dei componenti del circuito di refrigerazione sia stato danneggiato durante il trasporto e l'installazione dell'apparecchio. Il refrigerante (R600a) è un liquido infiammabile.

Attenzione: rischio di incendio

Se il circuito di refrigerazione fosse danneggiato:

√ Evitare le fiamme libere e qualsiasi fonte di accensione.
√ Ventilare bene il locale in cui si trova l'apparecchio.

È pericoloso modificare in qualsiasi modo la composizione di questo apparecchio. Se il cavo elettrico viene danneggiato si può provocare un cortocircuito e/o una scossa elettrica.

Sicurezza elettrica

• Non possiamo essere ritenuti responsabili di eventuali incidenti causati da un'installazione elettrica mal effettuata.
• Il cavo di alimentazione non deve essere allungato. Non vanno usate prolunghe né adattatori né prese multiple.
• Controllare attentamente che la presa a muro non sia danneggiata. Una presa a muro in cattivo stato potrebbe causare il surriscaldamento dell'apparecchio e la sua esplosione.
• Accertarsi di poter raggiungere comodamente la presa a muro a cui è collegato l'apparecchio.
  • Non tirare mai il cavo di alimentazione.
  • Non eliminare mai la messa a terra.

• Se la presa a muro è allentata, non collegare il cavo. Rischio di scossa elettrica o di incendio.

• Non si deve mai utilizzare l'apparecchio se il coperchio dell'illuminazione interna non è al suo posto.

• Questo apparecchio funziona con corrente monofase 220\~240V/50Hz.
• Se il cavo di alimentazione è danneggiato, non sostituirlo da soli ma rivolgersi al servizio assistenza.
• La spina elettrica deve poter essere facilmente raggiungibile ma comunque restare fuori dalla portata dei bambini. In caso di dubbi, rivolgersi per consiglio al proprio installatore.

Uso quotidiano

• Questo apparecchio è destinato solamente alla messa a temperatura di bottiglie di vino.
• Non conservare mai sostanze o liquidi infiammabili all'interno dell'apparecchio perché potrebbero provocare un'esplosione.
  • Non far funzionare altre apparecchiature elettriche all'interno di questo apparecchio (mixer, gelatiere elettriche, ecc.).
• Per scollegare l'apparecchio dalla presa di corrente, estrarre la spina afferrandola con le mani e non tirare dal cavo.
• Non mettere oggetti caldi vicino ai componenti di plastica di questo apparecchio.
• Si devono rigorosamente rispettare le raccomandazioni del produttore relativa all'immagazzinamento dell'apparecchio. Fare riferimento alle relative istruzioni.
• L'apparecchio deve essere tenuto lontano da candele, lampade e altre fiamme libere per evitare il rischio di incendio.
• L'apparecchio è destinato a conservare delle bevande per un normale uso domestico come spiegato nel presente manuale d'uso.
• L'apparecchio è pesante. Fare attenzione quando lo si deve spostare. Se l'apparecchio è dotato di ruote, ricordarsi che servono soltanto per rendere più agevoli le piccole manovre. Non spostarlo per lunghi tragitti.

• Non usare mai l'apparecchio o i suoi elementi come punto d'appoggio.
- Non sovraccaricare gli scomparti dell'apparecchio per evitare la caduta di oggetti che possono danneggiarlo.

Attenzione: pulizia e manutenzione

• Prima di effettuare la manutenzione, scollegare l'apparecchio per togliere la corrente.
  • Non pulire l'apparecchio usando oggetti metallici, generatori di vapore, oli volatili, solventi organici o componenti abrasivi.
  • Non pulire nessuna parte dell'apparecchio con prodotti infiammabili. I vapori possono creare un rischio di incendio o di esplosione.
• Non usare oggetti taglienti o appuntiti per togliere il ghiaccio, ma servirsi di un raschietto di plastica.

Informazioni importanti per l'installazione

• Questo apparecchio è destinato esclusivamente alla conservazione del vino.
• Questo apparecchio refrigerante non è adatto al congelamento di alimenti.
• Si consiglia di impostare la cantina a 12°C.
  • Gli scaffali di fabbrica sono l'uso più efficiente dell'energia per gli apparecchi di refrigerazione.
• Evitare di collocare l'apparecchio in zone umide.
• Tenere l'apparecchio lontano dalla luce diretta del sole e da fonti di calore (padelle, stufe, termosifoni, ecc.). L'esposizione diretta alla luce del sole può rovinare il rivestimento in acrilico, mentre le fonti di calore possono aumentare il consumo elettrico. Anche delle temperature ambiente eccessivamente fredde o calde possono causare il cattivo funzionamento dell'apparecchio.
  • Collegare il frigo cantina solo ed esclusivamente ad una presa di corrente

dotata di terra. In nessun caso si deve ridurre o eliminare il terzo spinotto della messa a terra del cavo di alimentazione. Tutte le eventuali domande riguardanti la potenza e/o la messa a terra devono essere rivolte ad un elettricista certificato o ad un centro assistenza autorizzato.

• Per effettuare i collegamenti elettrici in modo corretto, seguire attentamente le indicazioni contenute nel presente manuale d'uso.
• Togliere l'apparecchio dall'imballo e ispezionarlo per controllare che non sia danneggiato. Non collegare l'apparecchio alla corrente se è danneggiato.
• Se si riscontrano dei danni, bisogna avvisare il punto vendita in cui è stato acquistato. In tal caso, conservare l'imballo.
• Si raccomanda di aspettare almeno 24 ore prima di collegare l'apparecchio alla corrente, in modo che il compressore sia ben alimentato con l'olio.
• Per evitare il rischio di surriscaldamento, è necessario che ci sia una buona circolazione dell'aria attorno all'apparecchio. Seguire attentamente le istruzioni di installazione fornite per garantire una ventilazione adeguata.
• Per quanto possibile, evitare che l'apparecchio tocchi le pareti e/o sia a contatto con elementi caldi (compressore, condensatore) per evitare il rischio di incendio. Rispettare sempre tutte le istruzioni di installazione.
  • L'apparecchio non deve essere collocato vicino a termosifoni o fornelli.
• Dopo aver installato l'apparecchio, controllare di avere libero accesso alle prese.
• Quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione non sia intrappolato o danneggiato.

Risparmio energetico

Per limitare il consumo di energia elettrica dell'apparecchio:

√ Installarlo in un luogo adatto (vedi capitolo "Istruzioni d'installazione").
√ Tenere le porte aperte il meno possibile.
√ Per un funzionamento ottimale dell'apparecchio, ricordarsi di pulire periodicamente il condensatore (vedi capitolo "Pulizia e manutenzione").
√ Controllare periodicamente le guarnizioni delle porte e verificare che

chiudano sempre bene. In caso contrario, rivolgersi al servizio assistenza.

√ Raccomandazioni per il layout : Si raccomanda la disposizione dell'attrezzatura del vostro apparecchio (scaffali...) in modo che l'energia sia utilizzata nel modo più razionale possibile dall'apparecchio di refrigerazione.
√ Il termostato dell'unità è elettronico e permette di impostare la temperatura tra 5 e 20 gradi.

Per la conservazione del vino, si consiglia di impostare l'apparecchio a 12 gradi.

Questa temperatura può essere adattata in base al tipo di vino conservato.

Impostando la temperatura superiore a 12 gradi si riduce il consumo energetico dell'apparecchio.

Impostando la temperatura al di sotto dei 12 gradi si aumenta il consumo energetico dell'apparecchio. Alcuni modelli consentono di impostare diversi livelli di temperatura nella stessa cantina. L'apparecchio garantisce il mantenimento della temperatura per tutto il tempo in cui è in funzione e viene utilizzato in condizioni normali.

La temperatura all'interno dell'apparecchio può essere influenzata da molti fattori: temperatura ambiente, esposizione alla luce del sole, numero di aperture delle porte e numero di bottiglie conservate... Lievi variazioni di temperatura sono perfettamente normali.

Risoluzione dei problemi

• Tutti gli interventi elettrici devono essere effettuati da un tecnico qualificato e competente.
• Per qualsiasi riparazione, rivolgersi ad un Centro Riparazioni Autorizzato e richiedere l'uso solo di pezzi di ricambio originali.

Questo apparecchio è destinato solo ad un uso domestico. Il produttore non può essere ritenuto responsabile in caso di altro utilizzo.

R600a

Istruzioni di sicurezza

Attenzione — Non ostruire nessuna griglia di ventilazione dell'apparecchio, controllare che le aperture di aerazione siano sempre libere.

Attenzione — Non conservare all'interno dell'apparecchio sostanze esplosive come le bombolette spray con gas infiammabile.

Attenzione — Non danneggiare il circuito frigorifero dell'apparecchio.

Attenzione — Le unità di refrigerazione funzionano con isobutano (R600a); non possono essere collocate in una zona con fonti di accensione (per esempio contatti elettrici staccati o se il fluido frigorifero possa raccogliersi in caso di perdite). Il tipo di fluido frigorifero è indicato sulla targhetta informativa applicata sull'apparecchio.

Attenzione — Non usare apparecchiature elettriche all'interno degli scomparti dell'apparecchio, a meno che non siano del tipo consigliato dal produttore.

Questo apparecchio soddisfa i requisiti di tutte le direttive europee applicabili e le relative modifiche

EPREL

Per saperne di più sul vostro prodotto, consultate la banca dati online dell'EPREL. Come definito nel regolamento delegato della Commissione (UE) 2019/2016, tutte le informazioni relative a questo apparecchio di refrigerazione sono disponibili sull'EPREL (European Product Database for energy labelling). Questa banca dati consente di consultare le informazioni e la documentazione tecnica del vostro apparecchio di refrigerazione. Potete accedere alla banca dati EPREL scansionando il codice QR sull'etichetta energetica del vostro apparecchio o andando direttamente su: www.ec.europa.eu e inserendo il modello del vostro apparecchio di refrigerazione.

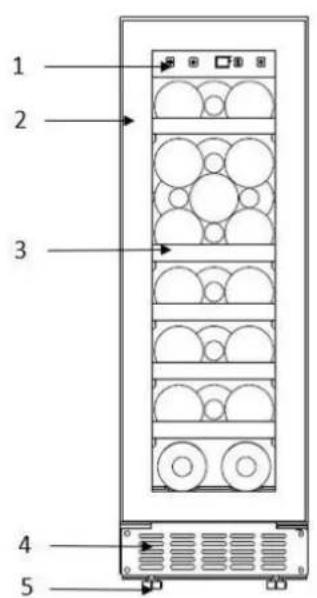

2. DESCRIZIONE DELL'APPARECCHIO

AVU30SHD

AVU31DHD

AVU61DHD

1) Pannello dei comandi
2) Porta in vetro
3) Ripiano
4) Dispositivo anticaduta porta
5) Plinto

3. TARGHETTA INFORMATIVA

Qui sotto è illustrato l'esempio di una targhetta informativa:

La targhetta informativa incollata all'interno o sul retro dell'apparecchio (a seconda del modello) contiene tutte le caratteristiche tecniche del frigo cantina.

Consigliamo di annotare il numero di serie su questo libretto prima dell'installazione, per ulteriore riferimento (intervento tecnico, richiesta di assistenza, ecc.).

Una volta che l'apparecchio sarà installato o riempito infatti, riuscire ad arrivare alla targhetta informativa sarà piuttosto complicato.

ATTENZIONE: senza le informazioni indicate sulla targhetta, non potrà essere fornita nessuna assistenza.

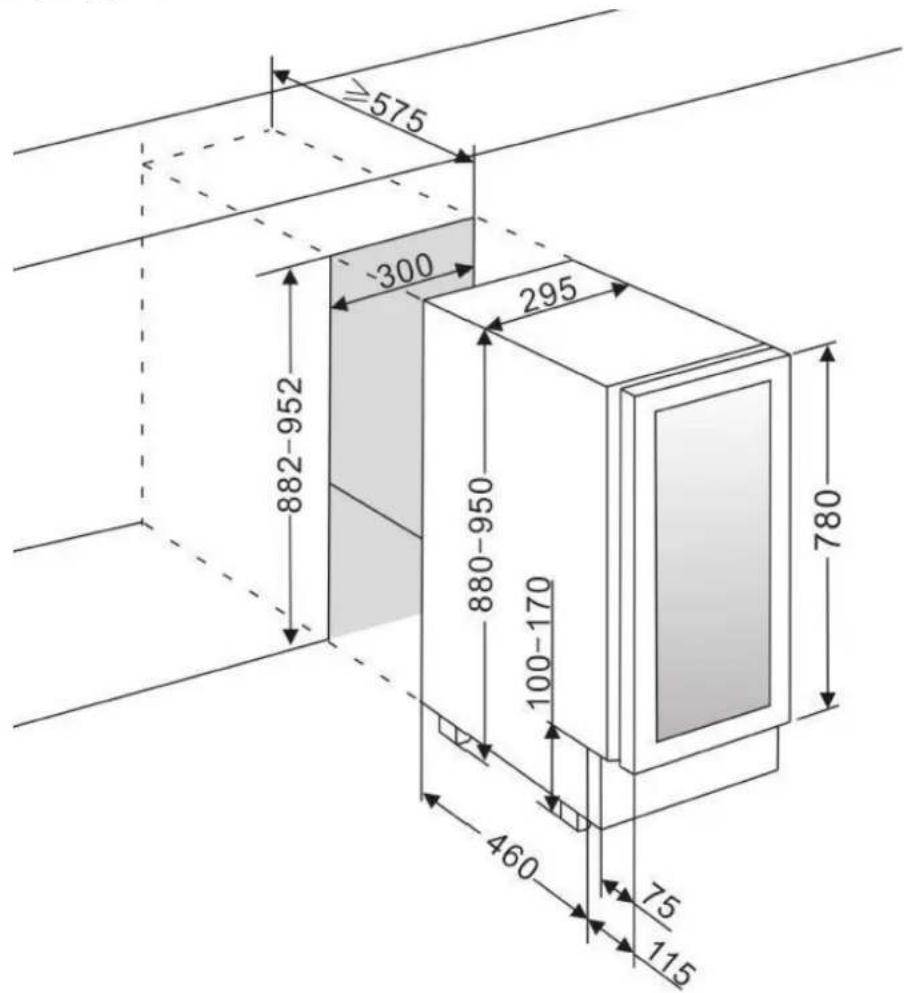

4. ISTRUZIONI DI INSTALLAZIONE

Prima di utilizzare il frigo cantina

• Rimuovere l'imballo esterno ed interno.
• Lasciare l'apparecchio a riposo in posizione verticale per circa 24 ore prima di metterlo in funzione. Così facendo, si limiterà la possibilità di un eventuale malfunzionamento del sistema di raffreddamento dovuto al trasporto.
• Pulire l'interno del frigo cantina con un panno morbido pulito e acqua tiepida.
  • Quando si installa l'apparecchio, scegliere un locale adatto.
• Si raccomanda di essere di almeno 2 persone per spostare e installare il cantina. Fare attenzione a non appendere il dispositivo con il rischio di provocare lesioni (schiena, ecc).
• Posizionare l'apparecchio su un pavimento abbastanza resistente da sostenerlo quando è completamente carico. Regolare i piedini del frigo cantina per livellarlo.
• È necessario lasciare una ventilazione appropriata, non ostruire pertanto le uscite dell'aria.
• Questo apparecchio non è destinato ad essere collocato in luoghi come un garage, un seminterrato o simili.
• Questo apparecchio è destinato solo all'uso in interno.

• Questo apparecchio può essere collocato a libera installazione o a incasso.

• Collegare il frigo cantina ad un'unica presa e accertarsi di avere livellato correttamente e regolato l'orizzontalità del frigo cantina (si consiglia di usare una livella a bolla). Questo eviterà movimenti dovuti all'instabilità che possono provocare rumore e vibrazioni, garantendo così la perfetta tenuta della porta.

• Questo apparecchio è destinato solamente alla conservazione di vini.
• Questo apparecchio usa un gas refrigerante infiammabile; fare quindi attenzione a non danneggiare il tubo di raffreddamento durante il trasporto.

Attenzione

• Le bottiglie vanno conservate chiuse.
• Non caricare eccessivamente l'apparecchio.
• Non aprire la porta più del necessario.
- Non coprire i ripiani con dei fogli di alluminio o con qualsiasi altro materiale che possa impedire una buona circolazione dell'aria.
- Se il frigo cantina deve essere lasciato vuoto per un lungo periodo di tempo, suggeriamo di scollegare l'apparecchio della corrente e, dopo averlo pulito accuratamente, di lasciare la porta semiaperta per far circolare l'aria ed evitare la formazione di muffa e odori.

ATTENZIONE: tenere lontano l'apparecchio da qualsiasi sostanza che possa comportare un rischio di incendio.

Intervalli di temperatura ambiente

Questo apparecchio è indicato per l'uso in locali con una temperatura ambiente ben specifica; la classe climatica è indicata sulla targhetta informativa.

CLASSE	SIMBOLO	INTERVALLO DI TEMPERATURA AMBIENTE (°C)
Temperata estesa	SN	Da +10°C a +32°C
Temperata	N	Da +16°C a +32°C
Subtropicale	ST	Da +16°C a +38°C
Tropicale	T	Da +16°C a +43°C

Questa unità di refrigerazione è destinata all'uso a temperature ambiente comprese tra 16°C e 38°C.

Schemi di incasso

AVU30SHD / AVU31DHD

AVU61DHD

Fissare il prodotto al mobile

ATTENZIONE: se lo sportello è vuoto, il prodotto potrebbe ribaltarsi all'apertura.

Per garantire la stabilità dell'apparecchio, utilizzare il dispositivo di fissaggio in dotazione secondo lo

schema seguente.

1. Rimuovere i tappi di copertura come mostrato nella figura A.

2. Con l'aiuto delle viti (1), posizionare la piastra di fissaggio (2) come illustrato nella figura B. Non serrare le viti (1) per facilitare la regolazione della piastra di fissaggio (2).

3. Con l'aiuto delle viti (3), fissare la piastra di fissaggio contro il mobile come mostrato nell'immagine C.

4. Fissare più saldamente le viti (1) per garantire la tenuta dell'apparecchio.

Montaggio della maniglia

L'apparecchio è dotato di una maniglia in acciaio inossidabile. Per montarla, basta avvitarla alla porta con le viti fornite seguendo il disegno qui sotto; prima bisogna togliere la guarnizione magnetica.

Reversibilità della porta

Se si desidera invertire la direzione di apertura della porta, che inizialmente si apre da sinistra a destra, attenersi alla seguente procedura.

Tutte le parti depositate devono essere conservate per il rotore di reinstallazione.

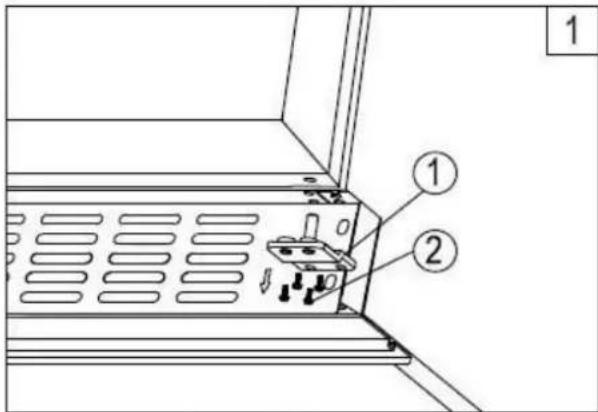

1. Rimuovere la cerniera inferiore (1) svitando le quattro viti di bloccaggio (2). Assicurati di tenere saldamente la porta di vetro dopo aver rimosso le viti. (Fig. 1)
2. Tirare delicatamente verso il basso per rimuovere la porta di vetro dalla cerniera in alto a destra e posizionarla su una superficie imbottita per evitare qualsiasi rischio di danni. Quindi rimuovere la cerniera in alto a destra (5). (Fig. 3)
3. Svitare e trasferire l'albero cerniera (3) e/o il fermo porta (4) dalla cerniera inferiore al lato opposto. (Fig. 2)
4. Rimuovere i coperchi sul lato sinistro dell'armadio e utilizzarli per coprire i fori delle viti sul lato destro.

A destra.

1. Avvitare la cerniera superiore sinistra alternativa (7), inclusa negli accessori, sul lato sinistro dell'armadio. (Fig. 3)

2. Svitare e trasferire il coperchio del foro (8) e la serratura (9) sul lato opposto della porta a vetri. (Solo per i modelli con blocco sulla griglia di ventilazione) (Fig. 4)

3. Ruotare la porta di 180° (inutile per i modelli con serratura sulla porta) e sostituire la porta nel luogo previsto. Quindi avvitare la cerniera inferiore nella posizione sinistra designata e serrarla dopo aver livellato la porta.

4. Se necessario, trasferire la maniglia e i tappi in posizioni opposte.

5. ISTRUZIONI D'USO

Si raccomanda di installare l'apparecchio in un locale la cui temperatura ambiente sia compresa tra 16 e 38 °C. Se la temperatura ambiente è superiore o inferiore a quella raccomandata, il rendimento dell'apparecchio può esserne influenzato e potrebbe non essere possibile ottenere la temperatura tra 5-20 °C. Se la temperatura ambiente è superiore o inferiore alle temperature raccomandate, le prestazioni dell'apparecchio possono essere influenzate e potrebbe non essere possibile raggiungere una temperatura compresa tra 5-20 °C. La temperatura ambiente influisce sulla temperatura e sull'umidità interna della cantina. Per un funzionamento ottimale, le impostazioni della cantina sono state effettuate per temperature ambiente comprese tra 23°C e 25°C.

Regolazione della temperatura monozona

1. Il pulsante ON / OFF premere 1s per accendere e 5s per spegnere.
2. Accensione / spegnimento dell'illuminazione premere il tasto 5s.
3. Visualizzazione della temperatura.
4. Chiave per aumentare la temperatura impostata di 1°C.
5. Tasto di selezione dell'unità di temperatura °C/°F Premere 5s, selezionare l'unità con "Su" e "Giù", quindi premere nuovamente 5s per convalidare.
6. Chiave per diminuire la temperatura impostata di 1°C.

Regolazione della temperatura a doppia zona

1. Il pulsante ON / OFF premere 1s per accendere e 5s per spegnere.
   2/3. Tasti per la regolazione ad alta temperatura.
2. Visualizzazione della parte superiore della temperatura.

3. Visualizzazione della temperatura inferiore della parte.
   6/7. Tasti per l'impostazione di alte temperature.

4. Tasto di selezione dell'unità di temperatura °C/°F premere 5s, selezionare l'unità con "Su" e "Giù", quindi premere nuovamente 5s per convalidare.

5. Accensione / spegnimento dell'illuminazione premere il tasto 5s.

IMPORTANTE: è possibile impostare 12°C contemporaneamente in ogni zona. Tuttavia, e perprestazioni ottimali, si consiglia di selezionare due diverse temperature di minimo 4 °C (esempio: 5 °C nella parte superiore e 9 °C nella parte inferiore). La differenza massima di temperatura tra le due zone è di 10°C. Impostare sempre la zona più fredda nello scomparto superiore e la zona più calda nello scomparto inferiore (esempio: 5°C nella parte superiore e 15°C nella parte inferiore).

Illuminazione del pannello di controllo

1. Tenere premuto leggermente il tasto UP (tasto 2 per AVU31DHD e AVU61DHD) per 5 secondi per accedere alla modalità Impostazioni, quindi premere una volta il tasto ON/OFF.
2. Utilizzare i tasti SU e GIÙ per selezionare la luminosità dello schermo quando la porta è chiusa. Quando la porta viene aperta, la luminosità dello schermo ritorna al suo livello normale.

D0: Spento

D1: impostazione minima (impostazione predefinita)

D2: impostazione media

D3: impostazione più luminosa

1. Toccare e tenere premuto il tasto UP per 5 secondi per confermare la selezione.

Intensità della Luce Interiore

1. Tenere premuto leggermente il tasto UP (tasto 2 per AVU31DHD e AVU61DHD) per 5 secondi per accedere alla modalità Impostazioni, quindi premere due volte il pulsante ON/OFF.
2. Utilizzare i tasti SU e GIÙ per selezionare la luminosità dell'illuminazione interna quando la porta è chiusa. Quando la porta viene aperta, l'illuminazione interna ritorna al suo livello normale.

L0: Spento quando la porta è chiusa o aperta

L1: impostazione più bassa

L2: impostazione media

L3: impostazione più luminosa (impostazione predefinita)

1. Toccare e tenere premuto il tasto UP per 5 secondi per confermare la selezione.

Temperature

NOTA : Durante il primo utilizzo o dopo l'avvio della cantina dopo un lungo periodo di non utilizzo, la temperatura effettiva non sarà immediatamente la temperatura impostata. Infatti, è necessario attendere qualche ora per un riscaldamento della cantina per avere una temperatura omogenea. Per evitare un'eccessiva condensa quando la temperatura ambiente è superiore a 28°C, non abbassare la temperatura al di sotto dei 7°C.

IMPORTANTE: dopo aver scollegato, spento il dispositivo o dopo un'interruzione di corrente, è imperativo attendere 5 minuti prima di riaccenderlo.

Allarme temperatura

La temperatura visualizzata è la temperatura impostata.

Il dispositivo è dotato di un allarme di temperatura visivo e acustico. Nel caso in cui i codici di errore vengano visualizzati sullo schermo del pannello di controllo, verificare di non trovarsi nelle seguenti situazioni:

• La porta del dispositivo è scarsamente chiusa
• Il dispositivo è stato acceso nelle ultime 24 ore o hai aggiunto una grande quantità di bottiglie in una volta sola. In questo caso è possibile avere un tempo più lungo per raggiungere la temperatura richiesta. La temperatura ambiente iniziale o il numero di bottiglie installate nel dispositivo possono avere un impatto sulla temperatura interna.

In caso contrario, spegni e scollega il dispositivo e contatta il Servizio clienti con il codice visualizzato.

Allarme porta

Un allarme acustico viene attivato se la porta viene chiusa in modo errato per più di 60 secondi. Premere un tasto per interrompere il suono dell'allarme.

Luce interna

L'illuminazione interna facilita la lettura delle etichette dei tuoi vini e mette in risalto la tua collezione. Premendo il pulsante di illuminazione per 5 secondi, è possibile scegliere tra due modalità operative per l'illuminazione interna:

• Modalità funzionale (predefinita): la luce si accende / spegne solo quando la porta è aperta / chiusa, questa è la modalità più economica.
• Modalità di illuminazione permanente: le luci saranno accese indipendentemente dal fatto che la porta sia aperta o meno

6. DISPOSITIVI

Sistema di climatizzazione

Secondo il parere degli specialisti, la temperatura ideale di conservazione dei vini si aggira a circa 12°C, restando in una forchetta che va da 10°C a 14°C. Non va confusa con la temperatura di servizio, la quale varia a seconda del tipo di vino da 5 a 20°C.

È soprattutto fondamentale evitare brusche variazioni della temperatura. Progettato da specialisti per i conoscitori di vini, questo apparecchio, diversamente da un semplice frigo, tiene conto di quanto i grandi cru siano sensibili alle brusche variazioni di temperatura e garantisce un controllo preciso di una temperatura media costante.

Sistema antivibrazioni

Il compressore frigorifero è dotato di ammortizzatori speciali (silent-block) e il vano interno è isolato dalla scocca da uno spesso strato di schiuma di poliuretano. Queste caratteristiche consentono di evitare la trasmissione delle vibrazioni ai vini.

Sistema anti-UV

La luce accelera l'invecchiamento dei vini. Nei nostri frigo cantina a porta piena, i vini sono naturalmente riparati, ovviamente se si evita di aprire l'apparecchio troppo spesso. Questo modello con porta a vetro è stato sottoposto ad un trattamento particolare che filtra i raggi ultravioletti nocivi; i vini quindi sono completamente riparati dalla luce.

Sbrinamento

L'apparecchio è dotato di un ciclo automatico di sbrinamento. Durante l'arresto del ciclo di raffreddamento, le superfici refrigerate dell'apparecchio verranno sbrinate automaticamente. L'acqua di sbrinamento formatasi viene scaricata in una vaschetta di evaporazione della condensa, situata sul retro dell'apparecchio vicino al compressore. Sarà il calore prodotto dal compressore a far evaporare la condensa raccolta nella vaschetta.

Ripiani

• Per evitare di danneggiare la guarnizione della porta, accertarsi che sia completamente aperta prima di estrarre i ripiani per mettere o prendere le bottiglie.
• Per accedere più facilmente al contenuto dei ripiani, fare scorrere il ripiano verso l'esterno di circa 1/3. I ripiani sono comunque studiati con un fermo d'arresto su ogni lato per evitare che le bottiglie cadano.
• Per togliere o posizionare i ripiani, spostare il ripiano fino a quando i suoi intagli non sono allineati con i fermi di plastica. Sollevare il ripiano. Quando si rimette a posto il ripiano, accertarsi di riposizionarlo correttamente.

Le quantità massime dichiarate di carico di bottiglie sono fornite a titolo indicativo come configurazione di fabbrica; non hanno valore contrattuale ma servono soltanto (come la capacità in litri dei frigoriferi) per avere un'idea delle dimensioni dell'apparecchio.

Corrispondono a dei test effettuati con una bottiglia campione: la bottiglia tipo "bordolese tradizionale 75 cl" (la normalizzazione riconosce per ogni forma di bottiglie un'origine geografica: bordolese, borgognona, ad anfora tipica della Provenza, ecc. e un tipo: normale, pesante, alleggerita, affusolata, ecc., ognuna con il suo proprio diametro e altezza).

In realtà, è possibile inserire, al limite, più bottiglie dello stesso tipo impilate senza usare i ripiani, ma un "cantina diversificata" è formata da una gran varietà di bottiglie e l'aspetto della "praticità" nella gestione quotidiana di un frigo cantina ne limita il carico. Pertanto il carico reale sarà probabilmente un po' meno del massimo dichiarato.

Tipi di bottiglie:

Qui possiamo vedere 4 tipi di bottiglie da 75 cl, borgognona e bordolese, di varie dimensioni. Esistono molti altri tipi, di varie capacità e forme.

A titolo d'esempio, se si carica un frigo cantina solo con bottiglie borgognone, si potrà notare di essere di circa il 30% al di sotto della quantità iniziale calcolata per delle bordolesi.

Tipi di disposizione

Rovesciata collo contro collo: Notare la differenza di profondità! Rovesciata collo tra i corpi: Carico maggiorato

Capacità pubblicitaria

La capacità pubblicizzata è la capacità massima calcolata con un numero definito di ripiani, che varia a seconda del modello. Questo standard è calcolato con bottiglie da 75cl del tipo tradizionale bordolese. Qualsiasi altro tipo di formato di bottiglia e l'aggiunta di scaffali ridurrà notevolmente la capacità di stoccaggio.

Di seguito è riportato il piano di carico con la massima capacità annunciata.

La capacità della vostra cantina è misurata secondo la norma EN62552.

Esempi di temperatura di servizio

Da rispettare per le degustazioni in modo da poter assaporare tutta la ricchezza aromatica dei vini! Le opinioni possono variare, così come la temperatura ambiente, ma solitamente si considera:

Vini pregiati Bordeaux – Rossi	16 – 17 °C
Vini pregiati di Borgogna – Rossi	15 – 16 °C
Grandi cru bianchi secchi	14 – 16 °C
Rossi leggeri, fruttati, giovani	11 – 12 °C
Rosati di Provenza, vini novelli	10 – 12 °C
Bianchi secchi e vini tipici rossi	10 – 12 °C
Vini tipici bianchi	8 – 10 °C
Champagne	7 – 8 °C
Vini liquorosi	6 °C

8. PULIZIA E MANUTENZIONE

Prima di pulire l'apparecchio (operazione da fare regolarmente), scollegare l'apparecchio togliendo la spina dalla presa di corrente o staccando il fusibile da cui dipende.

Consigliamo prima del primo utilizzo e in seguito regolarmente, di pulire l'interno e l'esterno (lato frontale, fianchi e piano superiore) con acqua tiepida e detersivo delicato. Risciacquare con acqua pulita e lasciare asciugare totalmente prima di ricollegare l'apparecchio alla corrente. Per la pulizia non vanno usati solventi né prodotti abrasivi.

La prima volta che si accende l'apparecchio, è possibile che emani degli odori residui. In tal caso, far funzionare l'apparecchio a vuoto per alcune ore impostando la temperatura più fredda. Il freddo eliminerà gli eventuali odori.

In caso di interruzione della corrente

Nella maggior parte dei casi, la corrente viene ripristinata in fretta. Un'interruzione di 1 o 2 ore non modificherà la temperatura del frigo cantina. Per proteggere i vini durante le interruzioni di corrente, evitare il più possibile di aprire la porta. In caso di interruzione di corrente molto prolungata, prendere le misure necessarie per proteggere i vini.

• Se l'apparecchio è stato scollegato dalla presa, è stato spento o c'è stata un'interruzione di corrente, bisognerà aspettare 3-5 minuti prima di riaccenderlo. Se si prova ad accenderlo prima, il compressore si metterà in funzione solo dopo 3/5 minuti (se la temperatura lo necessita).
• Al primo avvio e dopo un arresto prolungato del frigo cantina, è possibile che al momento del riavvio

le temperature impostate e quelle visualizzate non corrispondano. È normale. Bisognerà aspettare alcune ore prima che le temperature si ristabilizzino.

Se si va in vacanza

• Vacanze brevi: lasciare il frigo cantina in funzione se ci si assenta per meno di 3 settimane.
• Vacanze lunghe: se l'apparecchio non sarà utilizzato per diversi mesi, togliere tutte le bottiglie e tutti gli accessori, spegnere l'apparecchio e scollegarlo dalla presa della corrente. Pulire e asciugare accuratamente l'interno e l'esterno dell'apparecchio. Lasciare anche la porta aperta, bloccandola se necessario, per evitare la formazione di condensa, odori, muffa.

Spostamento del frigo cantina

• Scollegare il frigo cantina prima di qualsiasi operazione.
• Togliere tutte le bottiglie presenti nel frigo cantina e fissare gli elementi mobili.
• Per evitare di danneggiare le viti di livellamento dei piedini, avvitarle a fondo nella loro base.
  • Chiudere completamente la porta.
• Spostare l'apparecchio preferibilmente in posizione verticale o controllare le scritte sull'imballo per il senso nel quale può essere coricato l'apparecchio. Proteggere inoltre l'apparecchio con una coperta o un tessuto simile.

9. IN CASO DI GUASTI

Nonostante tutta la cura e l'attenzione che mettiamo nel fabbricare i nostri prodotti, l'eventualità di un guasto non può essere completamente esclusa. Prima di contattare il servizio assistenza del proprio rivenditore, si prega comunque di fare prima questi controlli:

• La spina elettrica è inserita correttamente
  • Non è saltata la corrente
• La causa del guasto non è tra quelle descritte nella tabella alla fine di questo manuale.

IMPORTANTE: se il cavo di alimentazione fornito fosse danneggiato, deve essere sostituito dal produttore, da un servizio assistenza autorizzato del marchio o dal rivenditore. In ogni caso, deve essere sostituito da personale qualificato per evitare rischi di lesioni.

SE QUESTI CONTROLLI NON RISOLVONO LA SITUAZIONE, CONTATTARE IL SERVIZIO ASSISTENZA DEL PROPRIOR RIVENDITORE.

ATTENZIONE!

Scollegare la spina dalla presa di corrente a muro prima di effettuare la pulizia o delle riparazioni!

10. RICAMBI E ASSISTENZA POST-VENDITA

I ricambi estetici e funzionali secondo il REGOLAMENTO (UE) 2019/2019 (Allegato II, punto 3.),

sono messi a disposizione dei riparatori professionali e degli utenti finali per un periodo di 7 anni o 10 anni (Elenco nell'Allegato II, punto 3.a.1 e 3.a.2) dall'immissione sul mercato dell'ultima unità del modello. L'elenco dei pezzi di ricambio e la procedura per ordinarli (accesso professionale / accesso privato) sono disponibili sul seguente sito web: www.interfroidservices.fr o per posta al seguente indirizzo FRIO - Interfroid Services, 143 Bd Pierre Lefaucheux - 72230 ARNAGE

Per altri pezzi di ricambio funzionali non specificati nel regolamento UE 2019/2019, sono disponibili per un periodo di 10 anni.

Tutte le cantine FRIO beneficiano di una garanzia di 1 anno sulle parti funzionali.

Il regolamento UE 2019/2019 e i suoi allegati sono disponibili sul sito europeo eur-lex.europa.eu.

11. PROBLEMI E POSSIBILI CAUSE

In molti casi è possibile risolvere dei semplici problemi del frigo cantina senza doversi rivolgere al servizio assistenza. Provare a seguire i consigli forniti qui sotto.

PROBLEMA	POSSIBILE CAUSA
Il frigo cantina non si accende	La spina non è inseritaÈ saltato un fusibile nell'impianto elettrico
Il frigo cantina non raffredda abbastanza	Controllare la temperatura impostataLa temperatura esterna è superiore alla temperatura di utilizzo del frigo cantinaIl frigo cantina è stato aperto troppo spessoIl frigo cantina non è ben chiusoLa guarnizione della porta non tiene piùNon c'è abbastanza spazio libero attorno all'apparecchio
Il compressore continua ad accendersi e spegnersi	La temperatura esterna è troppo altaSono state messe troppe bottiglie nel frigo cantinaLa porta del frigo cantina è stata aperta troppo spessoLa porta non è ben chiusaL'impostazione non è stata fatta correttamenteLa guarnizione della porta non tiene più
La luce non funziona	La spina non è inseritaÈ saltato un fusibile nell'impianto elettricoIl LED è guasto/saltato; contattare il servizio assistenzaIl pulsante della luce è su stop
Vibrazioni	Accertarsi che il frigo cantina sia ben livellato
Il frigo cantina è molto rumoroso	Un rumore simile ad acqua che circola è dovuto al gas refrigerante ed è assolutamente normaleAlla fine del ciclo del compressore, si sente un rumore di acqua che circolaContrazioni ed espansioni delle pareti interne possono provocare dei colpiIl frigo cantina non è livellato
La porta non chiude bene	Il frigo cantina non è livellatoLa guarnizione della porta è sporca o rovinataI ripiani non sono posizionati beneUna parte del contenuto impedisce alla porta di chiudersi
Errore di visualizzazione LED	Bassa qualità di visualizzazioneNon compare il valore della temperaturaIn questo caso rivolgersi ad un professionista qualificato
La ventola non funziona	Ad un professionista qualificato
Codice di errore da "E0" a "E9"	Problema col sensoreivolgersi al servizio assistenza del proprio rivenditore

Sostituzione della lampada di illuminazione

È costituita da diodi elettroluminescenti (LED). Questo tipo di diodo non può essere sostituito dall'utilizzatore. La durata di vita dei LED è solitamente tale da non necessitare la loro sostituzione. Se tuttavia, malgrado la cura con cui è stato costruito il frigo cantina, i LED dovessero essere difettosi, rivolgersi al proprio servizio assistenza per l'intervento.

12. PROTEZIONE DELL'AMBIENTE

Questo prodotto è conforme alla Direttiva UE 2019/290/CE relativa ai rifiuti di apparecchi elettrici ed elettronici (RAEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, si aiuta a prevenire le potenziali conseguenze negative per l'ambiente e la salute dell'uomo che potrebbero derivare da trattamenti non appropriati dei rifiuti di questo prodotto.

Il simbolo del cassonetto barrato apposto sull'apparecchio significa che una volta giunto a fine vita, non deve essere gettato assieme agli altri rifiuti domestici. Dovrà essere conferito ad un centro per la raccolta differenziata di apparecchi elettrici e/o elettronici oppure, se si acquista un apparecchio equivalente, al rivenditore del nuovo apparecchio.

L'utilizzatore è responsabile del conferimento dell'apparecchio a fine vita alle strutture di raccolta dei rifiuti idonee. Una raccolta differenziata ed appropriata, allo scopo di inviare l'apparecchio non utilizzato al riciclaggio, al trattamento e ad uno smaltimento ecosostenibile, contribuisce ad evitare i possibili effetti nocivi sull'ambiente e sulla salute dell'uomo ed a favorire il riciclaggio dei materiali di cui è fatto il prodotto.

Per ottenere informazioni più dettagliate sui sistemi di raccolta differenziata disponibili, rivolgersi al proprio servizio comunale di smaltimento dei rifiuti oppure al negozio in cui si è acquistato l'apparecchio.

13. AVVERTENZA

Al fine del continuo miglioramento dei nostri prodotti, ci riserviamo la possibilità di modificare le caratteristiche tecniche senza preavviso.

Le garanzie dei prodotti del marchio AVINTAGE sono stabilite esclusivamente dai distributori che abbiamo scelto. Nessun elemento contenuto nel presente manuale può essere interpretato come una garanzia supplementare.

FRIO ENTREPRISE non può essere ritenuta responsabile per errori o omissioni tecniche e di redazione eventualmente presenti in questo manuale.

Documento senza valore contrattuale.
