RVC112X - Sistema di allarme HAGER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rilevatore di movimento a infrarossi per sistema di allarme
Marca	Hager
Modello	RVC112X
Dimensioni (L x A x P)	105 x 60 x 45 mm
Peso	80 g
Alimentazione	12 V CC tramite morsettiere o batteria 9 V (opzionale)
Consumo elettrico	15 mA in standby, 40 mA in allarme
Portata di rilevamento	12 m a 90°
Angolo di rilevamento	90 gradi
Funzioni principali	Rilevamento di movimento, indicatore LED, contatto di allarme (NO/NC), protezione antisabotaggio
Temperatura di funzionamento	-10 °C a +50 °C
Umidità ammissibile	Fino al 95% (senza condensa)
Uscita allarme	Contatto secco (NO/NC, 24 V CC / 0,2 A max)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare solventi
Sicurezza	Conforme alle norme CE, classe di protezione IP30
Installazione	Montaggio a parete con tasselli e viti forniti; altezza consigliata 2,2 m
Ricambi e riparabilità	Lente di ricambio (rif. 123456), batteria 9 V (rif. 789012); riparazione da parte di un professionista autorizzato Hager
Informazioni generali	Utilizzo in interni; non esporre a fonti di calore dirette

Domande frequenti - RVC112X HAGER

Come installare il rilevatore RVC112X?

Fissare il supporto a parete con tasselli e viti forniti, a un'altezza di circa 2,2 m. Collegare i cavi di alimentazione (12 V CC) e di uscita allarme secondo lo schema del manuale. Agganciare il rilevatore al supporto.

Qual è la portata di rilevamento massima?

La portata è di 12 metri con un angolo di 90 gradi. La portata può essere ridotta da ostacoli o condizioni ambientali.

Come regolare la sensibilità del rilevatore?

La sensibilità è regolabile tramite un potenziometro interno. Ruotarlo in senso orario per aumentare la sensibilità, antiorario per diminuirla. Fare riferimento al manuale per le regolazioni precise.

Il rilevatore funziona con batterie?

Sì, una batteria 9 V (non fornita) può essere utilizzata come alimentazione di emergenza. In condizioni normali, si consiglia di utilizzare un'alimentazione 12 V CC.

Cosa fare se il rilevatore attiva falsi allarmi?

Verificare che il rilevatore non sia orientato verso una fonte di calore (termosifone, sole) o una corrente d'aria. Ridurre la sensibilità e assicurarsi che l'installazione sia stabile.

Come pulire il rilevatore?

Utilizzare un panno morbido e asciutto. Non utilizzare mai solventi o prodotti abrasivi. Pulire regolarmente la lente per evitare falsi allarmi.

Il rilevatore è compatibile con la mia centrale di allarme?

Sì, il RVC112X è compatibile con la maggior parte delle centrali di allarme Hager e di altre marche che utilizzano un contatto secco NO/NC (24 V CC / 0,2 A max). Verificare le caratteristiche della propria centrale.

Il rilevatore ha una protezione antisabotaggio?

Sì, dispone di un contatto antisabotaggio che si attiva in caso di apertura dell'involucro o di strappo del supporto. Questo contatto è collegato separatamente alla centrale.

Qual è la durata della batteria?

In utilizzo di emergenza, la batteria 9 V dura circa 6 mesi. Per uso continuo, è preferibile utilizzare l'alimentazione di rete 12 V.

Posso utilizzare il rilevatore all'esterno?

No, il RVC112X è progettato solo per uso interno (IP30). Per l'esterno, utilizzare un rilevatore adatto con un grado di protezione più elevato.

MANUALE UTENTE RVC112X HAGER

IT Manuale d'installazione - p. 11

Telecamera di videosorveglianza motorizzata da interni

Telecamera di videosorveglianza da esterno

Sommaire

Avertissement 2

Avviso di carattere legale 11

1. Contenuto.... 12

2. Descrizione.... 14

3. Installazione .... 15

4. Segnalazione del LED di diagnostica.... 16

5. Reinizializzazione della telecamera 17

6. Caratteristiche tecniche 18

Avviso di carattere legale

- Determinati usi dei prodotti di videosorveglianza sono vietati o strettamente limitati dalle leggi nazionali e locali, come ad esempio la videosorveglianza dei dipendenti di un'azienda, la registrazione o la riproduzione non autorizzate di immagini e suoni, oppure l'utilizzo, la pubblicazione o la distribuzione di immagini e/o registrazioni di suoni. Assicuratevi di rispettare le disposizioni di legge del paese e del luogo di residenza quando utilizzate i prodotti ed i servizi di Hager.

- Nota sulla telecamera:

• Scegliete la posizione di installazione evitando l'incidenza diretta dei raggi solari e il controluce; verificate che nessuna luce viva o un'altra fonte luminosa disturbi la telecamera (giorno e notte).
• Nel luogo d'installazione è necessaria una buona ventilazione del prodotto per evitare l'accumulo di calore.
• Non toccate l'obiettivo della telecamera con le dita. Se è necessario pulirlo, utilizzate un panno pulito con un po' di etanolo e asciugate delicatamente. Se il prodotto deve rimanere inutilizzato per un lungo periodo, posizionate sull'obiettivo la protezione antipolvere.

- Nota sull'alimentazione:

• Utilizzate solo l'alimentazione fornita con il prodotto.
• Il prodotto deve essere collegato a un impianto elettrico conforme alla normalizzazione vigente nel paese.
• Non collegate vari apparecchi a un solo adattatore di rete perché il suo sovraccarico potrebbe provocare un surriscaldamento o un incendio.
• Verificate che l'alimentazione sia solidamente collegata alla presa di corrente. Quando l'apparecchiatura sarà montato a parete o a soffitto, il fissaggio dovrà essere molto stabile.
• Gli adattatori di rete e le prolunghe di collegamento d'alimentazione delle videocamere non sono resistenti alle intemperie e non devono pertanto essere installati all'esterno.

- Nota sulla telecamera di videosorveglianza da esterno RVC113X:

Se i cavi devono essere installati all'aperto, devono essere protetti in un alloggiamento impermeabile.

Le parti interne del prodotto, al di fuori di quelle descritte nel presente manuale, non devono essere toccate; il mancato rispetto di questa istruzione può invalidare la garanzia e qualsiasi altra forma di responsabilità da parte del costruttore. Infatti, tali interventi possono danneggiare le parti e/o i componenti elettronici. Questi prodotti sono stati concepiti in modo tale da non dover essere toccati durante la messa in funzione e durante le operazioni di manutenzione del prodotto.

1. Contenuto

RVC112X

1. Telecameradi videosorveglianza motorizzata da interni, con scheda SD integrata (possibilità di montaggio al soffitto o installazione su un mobile)
2. Presa di rete con cavo d'alimentazione della telecamera (3 m)
3. Supporto per il fissaggio a parete
4. Sagoma di perforazione
5. Viti e tasselli
6. 2 autoadesivi "Area videosorvegliata"

Alcuni accessori e viti forniti non sono necessariamente utilizzati.

Telecamera fissata al soffitto

RVC113X
1.

1. Telecameradi videosorveglianza da esterno con supporto per il fissaggio a parete, cavo di cablaggio e scheda SD integrata (possibilità di montaggio a parete o soffitto)
2. Presa di rete con cavo d'alimentazione della telecamera (1,5 m)
3. Prolunga del cavo d'alimentazione (6 m)
4. Sagoma di perforazione
5. Viti e tasselli
6. 2 autoadesivi "Area videosorvegliata"

Alcuni accessori e viti forniti non sono necessariamente utilizzati.

Telecamera fissata a parete
o Telecamera fissata al soffitto

1. Luce IR visione notturna
2. Obiettivo / lente

3. Microfono

4. LED di diagnostica

5. Ingresso rete

6. Presa Ethernet RJ45

7. Sportello: pulsante di reinizializzazione / scheda SD

8. Altoparlante
9. Antenne

3. Installazione

Avete scelto una telecamera di videosorveglianza RVC112X e /o RVC113X: vi ringraziamo della vostra fiducia.

Eseguite l'installazione del prodotto come descritto dalle seguenti istruzioni:

1

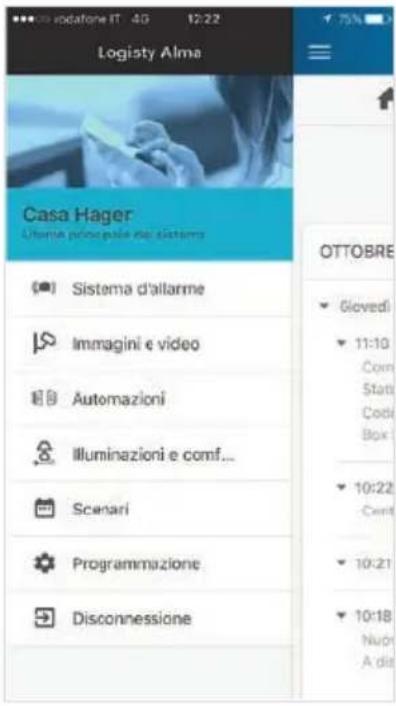

Scaricate l'applicazione Logisty Alma per installare il sistema.

Cercate l'applicazione "Logisty Alma".

Disponibile su App Store

Disponibile su Google play

2

Seguite le istruzioni dell'applicazione Logisty Alma per l'installazione dei prodotti.

4. Segnalazione del LED di diagnostica

Stato del LED di diagnostica Descrizione
	Rosso fisso Alimentazione	corretta e avvio in corso della telecamera
[4AC0]	Rosso lampeggiante lento	La telecamera non è collegata alla vostra box ADSL
[ZC0Z]	Blu lampeggiante rapido	La telecamera è correttamente collegata alla vostra box ADSL ma quest'ultima non è collegata a Internet ➢ Se la box ADSL è correttamente collegata a Internet, occorre reinizializzare la telecamera conformemente alle istruzioni indicate nella pagina seguente
[0YCK]	Blu lampeggiante lento	La telecamera è pronta per essere configurata utilizzando la configurazione Wi-Fi semplificata (WPS) del box ADSL
	Blu fisso La telecamera è correttamente collegata e operativa
	Lampeggia alternativa-mente blu e rosso	La telecamera è stata resettata (come descritto e spiegato nella sezione “Reinizializzazione della telecamera” nel capitolo 5)
	Rosso lampeggiante rapido	Un errore si è verificato sulla scheda SD della telecamera. ➢ Occorre procedere alla sua formattazione mediante l'applicazione Logisty Alma

5. Reinizializzazione della telecamera

Per reinizializzare la telecamera effettuate le seguenti operazioni:

① scollegate l'ingresso di rete della telecamera,

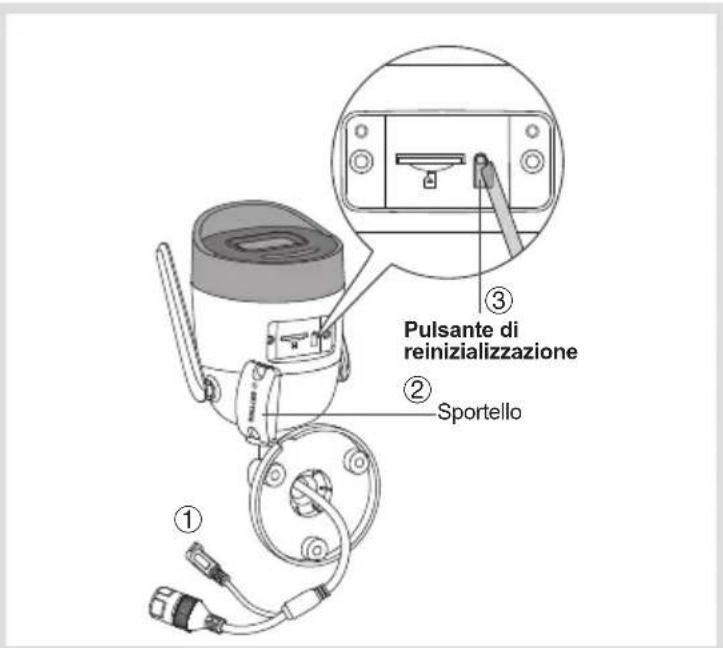

② aprite o svitate lo sportello a seconda della videocamera per la telecamera RVC112X, alzate l'obiettivo per accedere allo sportello),
③ tenete premuto il pulsante di reinizializzazione (reset), poi collegate l'ingresso rete e dopo 20 secondi rilasciate il pulsante (per la fotocamera RVC112X, chiudete immediatamente il portello perché la telecamera si sposterà e potrebbe bloccarsi).

L'avvenuta reinizializzazione (reset) della videocamera è segnalata, dopo il suo riavvio, dal lampeggiamento alternato blu e rosso del LED di diagnostica per qualche secondo, e da una serie di "bip" (alle volte è necessario attendere più di un minuto dopo aver rilasciato il pulsante di reinizializzazione per avere questo segnale di conferma).

La telecamera è ora reinizializzata. Lasciatevi guidare dall'applicazione Logisty Alma per installare la telecamera. La reinizializzazione della telecamera ripristina i parametri di fabbrica.

1. Caratteristiche tecniche

Caratteristiche tecniche	Telecamera di motorizzata da interni RVC112X		Telecamera da esterno RVC113X
Rilevazione di movimento integrata	●		●
Trasmissione delle informazioni WiFi, protetta con criptaggio WPA, WPA2.	●		●
Collegamento radio WiFi	2,4 GHz - 2,4835 GHz, 25 mW max, Duty cycle: up to 90%		2,412 GHz - 2,472 GHz, 25 mW max, Duty cycle: up to 90%
Video Alta Definizione:• risoluzione FULL HD (2MP: 1920x1080 pixels)• numero di immagini al secondo: 30 fps	●		●
Standard di compressione del video H264, H264+, H265, H265+ H264, H264+, H265, H265+
Portata in visione notturna 10 m 30 m
Compatibilità iOS e Android	●		●
Maschera fisica della lente per un'efficace protezione della vita privata	●
Lente: con focale (in mm) / campi ottici: Orizzontale, Verticale, Diagonale (in °)	2 mm / O: 132,8°		2,8 mm / H : 111°, V : 59°, D : 133°
Zoom digitale	●		●
Microfono per ascolto a distanza	●		●
Altoparlante per comunicazione vocale a distanza	●		●
Motorizzazione/Pilotaggio della telecamera mediante l'applicazione Logisty Alma: Rotazione : sinistra ↔ destra	●
	0° a 355°
Inclinazione: basso / alto -10° a 85°
Alimentazione fornita 5 Vcc 12 Vcc
Scheda SD 16 Gb integrata nella telecamera	●		●
Tasso medio di umidità (senza condensa) 95% o meno 95% o meno
Temperatura di funzionamento da -10 °C a +40 °C da -30 °C a +60 °C
Dimensioni ∅ 82,4 × 113,6 mm 175,6 × 73 × 89,1 mm
Peso (solo telecamera)	252 g circa		345 g circa
Uso	interno		esterno

Descrizione dei simboli

	Il prodotto è conforme agli obblighi fondamentali a livello di sicurezza, igiene e protezione dell'ambiente.
	Per evitare di arrecare danni all'ambiente e alla salute delle persone, questo prodotto non deve essere smaltito come un qualunque rifiuto domestico, quindi non gettatelo nella spazzatura o nell'immondizia di casa. Deve essere riportato ad un punto di raccolta idoneo per il trattamento, la valorizzazione ed il riciclaggio dei rifiuti. Le pile al litio contengono sostanze che possono inquinare l'ambiente. Devono essere riportate da un apposito punto di raccolta.
	Uso esclusivamente all'interno.
	Il manuale deve assolutamente e tassativamente essere letto prima dell'installazione, dell'uso e della manutenzione dell'apparecchiatura.
	Simbolo corrente continua
	Cavo rete Ethernet (ADSL)
	Classe d'isolamento 2: apparecchiatura completamente protetta da doppio isolamento o isolamento rinforzato.

Atral Security Italia SRL - Via Emilia 76 - 40011 - Anzola dell'Emilia (BO)

Conservate obbligatoriamente la documentazione fornita con il prodotto per tutta la sua durata di vita.

Smaltimento degli apparecchi elettrici ed elettronici alla fine della loro vita utile (Applicabile nei paesi paesi dell'Unione Europea e in altri paesi europei che dispongono di un sistema di raccolta). Questo simbolo, applicato sul prodotto o sull'imballo, indica che il prodotto non deve essere smaltito con i rifiuti indifferenziati. Deve essere affidato a un apposito centro di raccolta per il riciclaggio delle apparecchiature elettriche ed elettroniche. Accertandosi che il prodotto sia smaltito correttamente, si aiuta a prevenire conseguenze nocive per l'ambiente e la salute delle persone. Per ulteriori informazioni sul riciclaggio del prodotto, è possibile rivolgersi al proprio comune, al centro di raccolta rifiuti locale o al punto vendita in cui si è acquistato il prodotto.

Con la presente, Hager Controls SAS dichiara che le apparecchiature radioelettriche con codici RVC112X e RVC113X sono conformi ai requisiti essenziali della direttiva RE-D 2014/53/EU. Il testo completo della dichiarazione UE di conformità è disponibile all'indirizzo internet: www.hager-sicurezza.it.

Documento non contrattuale, soggetto a modifiche senza preavviso.

Per qualsiasi problema al momento dell'installazione dell'impianto o prima di restituire qualunque materiale, mettetevi in contatto con il servizio tecnico:

051 671 44 50

Un team di tecnici qualificati vi indicherà la procedura da seguire più adatta al vostro caso.

www.hager-sicurezza.it
