Tipo di prodotto	Piano cottura a induzione
Marca	SCHOLTES
Modello	TIS 62 CP L
Tecnologia di cottura	Induzione
Numero di fuochi	4
Tipo di fuochi	Fuochi a induzione, diametro 1400 W ciascuno (booster 1800 W)
Dimensioni (L x P x H)	560 x 490 x 55 mm (stima)
Peso netto	Circa 10 kg
Tensione di alimentazione	220-240 V ~ 50 Hz, monofase o trifase a seconda della configurazione
Potenza totale	5600 W
Funzione Booster	Sì (1800 W per fuoco, max 4 minuti)
Programmazione	Sì, per durata da 1 a 99 minuti per fuoco
Timer	Sì, fino a 99 minuti
Blocco comandi	Sì, con spia di blocco
Zona EXTENSO TECHNOLOGY	Sì, permette di collegare due fuochi per cottura su grande superficie
Rilevamento pentola	Sì, ogni fuoco rileva la presenza di un recipiente compatibile
Indicatore di calore residuo	Sì, spie visibili per ogni fuoco
Sicurezza bambini	Sì, tramite blocco comandi
Arresto automatico di sicurezza	Sì, durata limite in base al livello di potenza (es. 1h per potenza 16)
Superficie di cottura	Vetroceramica
Pulizia	Spugna umida, prodotto speciale per vetroceramica, raschietto fornito
Accessori inclusi	Raschietto per pulizia
Conformità	CE, direttive Bassa Tensione e EMC

Domande frequenti - TIS 62 CP L SCHOLTES

Come accendere il piano cottura?

Per accendere il piano, premere il tasto ON/OFF per circa 1 secondo. Si sente un segnale acustico e la spia ON/OFF si accende. Successivamente, selezionare il fuoco desiderato e regolare la potenza usando il slider o i tasti MIN, MED, MAX.

Come utilizzare la funzione Booster?

La funzione Booster permette di sovralimentare un fuoco a 1800 W per massimo 4 minuti. Per attivarla, premere il tasto Booster corrispondente al fuoco. La spia Booster si accende. Notare che quando il Booster è attivo, la potenza del fuoco adiacente (anteriore o posteriore) è limitata. Il Booster si arresta automaticamente dopo 4 minuti.

Come programmare la durata di cottura?

Selezionare il fuoco desiderato e regolare la sua potenza. Premere il tasto PROGRAMMATORE (simbolo orologio). La spia del fuoco lampeggia. Utilizzare i tasti + e - per scegliere una durata tra 1 e 99 minuti. Confermare premendo nuovamente il tasto PROGRAMMATORE (o attendere 10 secondi). Il conto alla rovescia inizia e il fuoco si spegne automaticamente alla fine. Un segnale acustico suona per 1 minuto.

Come bloccare i comandi per la sicurezza dei bambini?

Premere il tasto BLOCCO COMANDI (simbolo lucchetto). La spia corrispondente si accende, indicando che i comandi sono bloccati. Nessuna regolazione può essere modificata. Per sbloccare, premere di nuovo lo stesso tasto per alcuni istanti fino a quando la spia si spegne.

Cosa fare se la superficie vetroceramica è incrinata?

Se la superficie vetroceramica è incrinata o rotta, spegnere immediatamente l'apparecchio e scollegarlo dalla rete elettrica per evitare rischi di scossa elettrica. Contattare un servizio di assistenza tecnica autorizzato per far sostituire il piano. Non tentare mai di ripararlo da soli.

Che tipi di pentole usare su un piano a induzione?

Utilizzare solo recipienti in materiale ferromagnetico compatibili con l'induzione: ghisa, acciaio smaltato, acciaio inox speciale per induzione. Per verificare, testare con una calamita: se aderisce al fondo, la pentola è adatta. Evitare rame, alluminio, vetro, terracotta, ceramica e acciaio inox non magnetico. Utilizzare fondi piatti e spessi per migliori prestazioni.

Perché il mio piano cottura emette rumori (ronzio, fischio)?

Questi rumori sono normali e legati alla tecnologia a induzione. Un ronzio deriva dalla vibrazione dei componenti elettronici. Un leggero fischio può verificarsi con una pentola vuota. Un crepitio è dovuto alle vibrazioni del fondo della pentola. Un fischio intenso appare quando due fuochi funzionano a piena potenza o con il Booster. Anche la ventola di raffreddamento può emettere rumore. Questi rumori non sono difetti.

Come pulire il piano vetroceramico?

Per la pulizia quotidiana, utilizzare una spugna umida e asciugare con carta assorbente. Per lo sporco ostinato, applicare un prodotto specifico per vetroceramica, risciacquare e asciugare. Usare il raschietto fornito per rimuovere residui incrostati (zucchero, plastica fusa) mentre la superficie è ancora calda. Non usare mai pulitori a vapore, prodotti abrasivi o spugne metalliche.

Cosa significa la visualizzazione 'F' seguita da un numero?

La visualizzazione 'F' seguita da un numero indica un surriscaldamento dei componenti elettronici. Il piano si spegne automaticamente per proteggersi. Lasciarlo raffreddare; la visualizzazione scompare e il piano è nuovamente utilizzabile quando la temperatura scende. Se il problema persiste, contattare il servizio post-vendita.

Quali sono le dimensioni di incasso necessarie?

Il ritaglio nel piano di lavoro deve essere di 560 ± 1 mm di larghezza e 490 ± 1 mm di profondità. Rispettare una distanza di almeno 40 mm dalla parete posteriore e 20 mm tra il ritaglio e il mobile inferiore. Assicurarsi che il piano di lavoro sopporti una temperatura di circa 100 °C. Per maggiori dettagli, fare riferimento allo schema di installazione nel manuale.

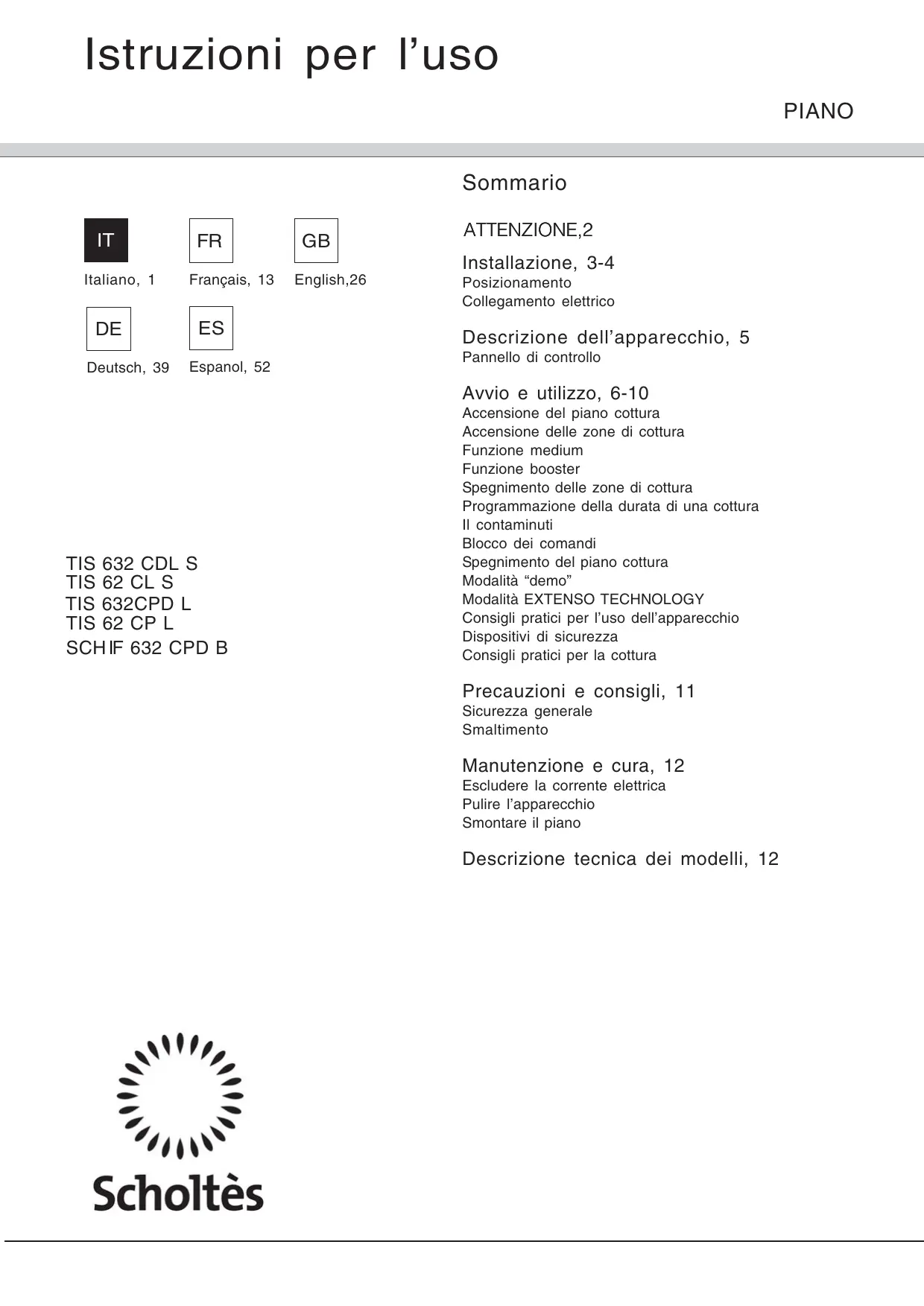

MANUALE UTENTE TIS 62 CP L SCHOLTES

Collegamento elettrico

Descrizione dell'apparecchio, 5

Pannello di controllo

Avvio e utilizzo, 6-10

Accensione del piano cottura

Accensione delle zone di cottura

Funzione medium

Funzione booster

Spegnimento delle zone di cottura

Programmazione della durata di una cottura

Il contaminuti

Blocco dei comandi

Spegnimento del piano cottura

Modalità "demo"

Modalità EXTENSO TECHNOLOGY

Consigli pratici per l'uso dell'apparecchio

Dispositivi di sicurezza

Consigli pratici per la cottura

Precauzioni e consigli, 11

Sicurezza generale

Smaltimento

Manutenzione e cura, 12

Escludere la corrente elettrica

Pulire l'apparecchio

Smontare il piano

Descrizione tecnica dei modelli, 12

• ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l'uso.
• Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti.
• Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati.
• Il presente apparecchio puo' essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacita' fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.
• ATTENZIONE: Lasciare un fornello incustodito con grassi e olii puo' essere pericoloso e puo' provocare un incendio.
• Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bense bisogna spegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga
• ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.
• ATTENZIONE: Se la superficie vetroceramica e' incrinata, spegnere l'apparecchio per evitare la possibilit? di scossa elettrica.
• Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
• L'apparecchio non e' destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.
• Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perche' possono diventare caldi.
• Dopo l'uso, spegnere il piano cottura per mezzo del suo dispositivo di comando e non fare affidamento sul rivelatore di pentole.

IT

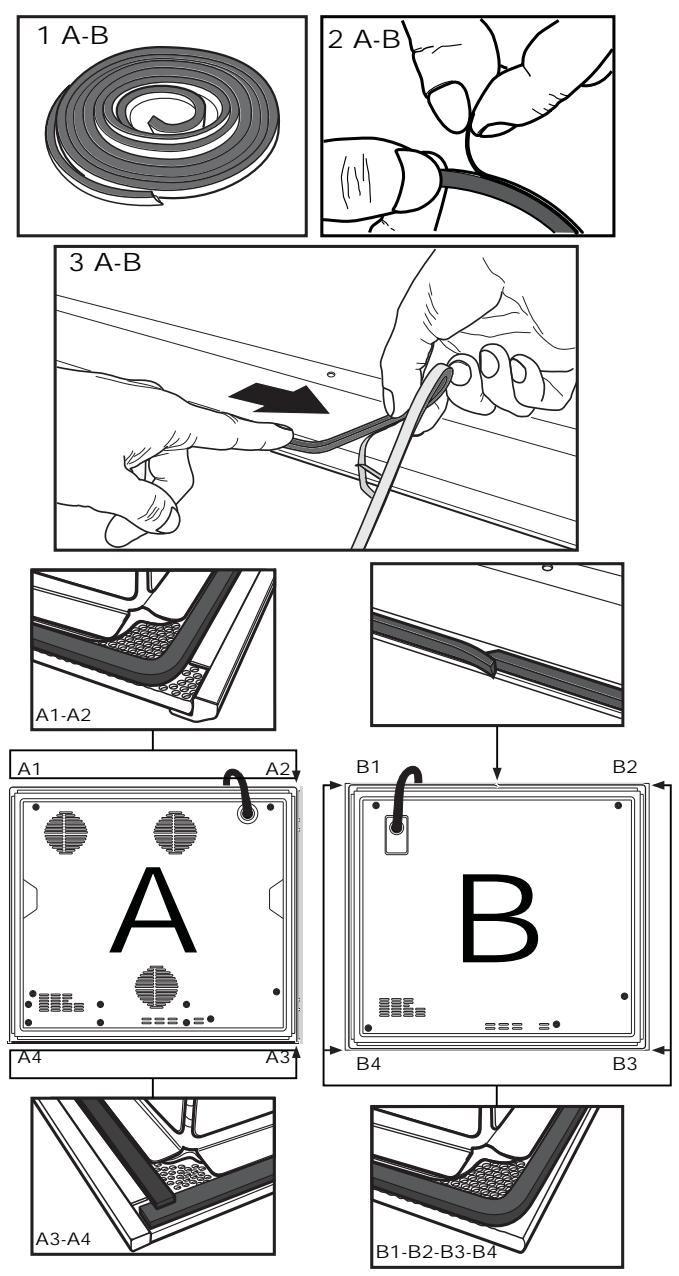

Installazione della rondella di sicurezza

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100°C;
• se si desidera installare il piano cottura sopra un forno, questo deve essere provvisto di un sistema di raffreddamento a ventilazione forzata;
• evitare di installare il piano cottura sopra una lavastoviglie: all'occorrenza frapporre un elemento di separazione a tenuta stagna fra i due apparecchi;
• a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni:

600 48 520 560 +/- 1 490 +/- 1

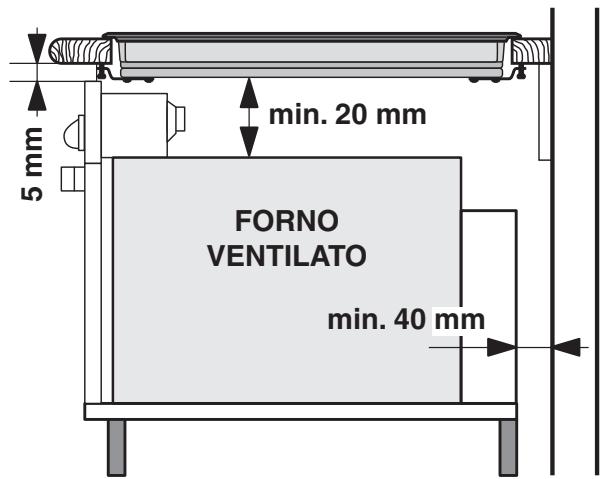

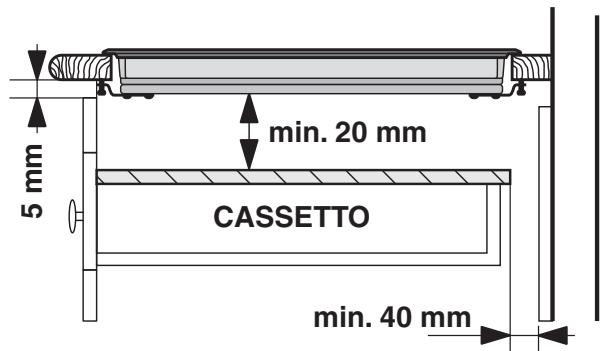

Aerazione

Per consentire un'adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio, il piano cottura deve essere posizionato:

• a una distanza minima di 40 mm dalla parete retrostante o da qualsiasi altra superficie verticale;
• in modo da mantenere una distanza minima di 20 mm fra il vano per l'incasso e il mobile sottostante.
• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 200 mm dal bordo del piano stesso.

5 mm min. 20 mm CASSETTO min. 40 mm

5 mm min. 20 mm FORNO VENTILATO min. 40 mm

LATO ANTERIORE DEL PIANO COTTURA PIANO DI APPOGGIO 30 40 PIANO COTTURA ROVESCIATO h Top H

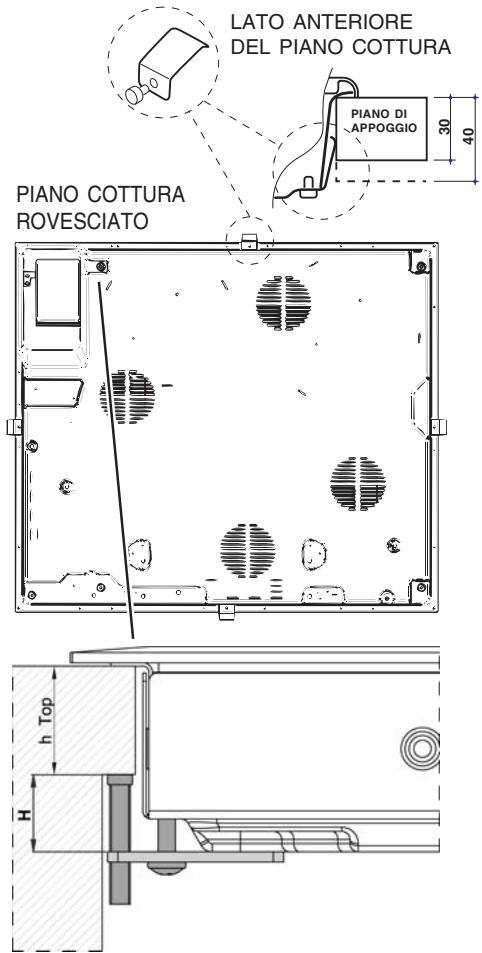

Fissaggio

L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano.

Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d'appoggio:

- spessore di 30 mm: vite 23 mm;

- spessore di 40 mm: vite 13 mm.

Per il fissaggio agire come segue:

1. Con le viti corte senza punta, avvitare le 4 molle di centraggio nei fori posti al centro di ogni lato del piano;

2. inserire il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca bene al piano d'appoggio.

3. per i piani con profili laterali: dopo aver inserito il piano cottura nel mobile, inserire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d'appoggio.

! È indispensabile che le viti delle molle di centraggio rimangano accessibili.

! In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l'aiuto di qualche utensile.

Collegamento elettrico

! L'allacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica sia per facilitare le operazioni di estrazione del forno.

Collegamento monofase

Il piano è dotato di cavo di alimentazione già collegato e predisposto per il collegamento monofase. Effettuare l'allaccio dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e frequenza rete	Cavo elettrico	Collegamento fili
220-240V 1+N ~ 50 Hz		12 : giallo/verdeN: i 2 fili blu insiemeL: marrone insieme al nero

Altri tipi di collegamento

Se l'impianto elettrico corrisponde a una delle seguenti caratteristiche:

Tensione tipo e frequenza di rete

- 400V - 2+N \~ 50 Hz

• 220-240V 3 \~ 50 Hz

- 400V 3 - N \~ 50 Hz

- 400V - 2+2N \~ 50 Hz

Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e frequenza rete	Cavo elettrico	Collegamento fili
400V - 2+N ~ 50 Hz		± : giallo/verde;N: i 2 fili blu insiemeL1: neroL2: marrone
220-240V 3 ~ 50 Hz
400V 3-N ~ 50 Hz
400V - 2+2N ~ 50 Hz		± : giallo/verde;N1: bluN2: bluL1: neroL2: marrone

Allacciamento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta sull'apparecchio;
• la tensione di alimentazione sia compresa nei valori della targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati.

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

! Non rimuovere o sostituire per nessun motivo il cavo di alimentazione. L' eventuale rimozione o sostituzione fa' decadere la garanzia e il marchio CE. INDESIT non si assume alcuna responsabilita' per incidenti o danni derivanti dalla sostituzione/rimozione del cavo di alimentazione originale. E' ammessa solo la sostituzione con un ricambio originale ed effettuata da personale autorizzato INDESIT.

Pannello di controllo

Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: può non essere una esatta riproduzione del modello acquistato.

Indicatori EXTENSO TECHNOLOGY Tasto EXTENSO TECHNOLOGY Indicatori di POTENZA e di CALORE RESIDUO Indicazione ZONA DI COTTURA OFF min med max Dooster ZONA SLIDER Tasto MIN Tasto MED Spia CONTAMINUTI* Display TIMER DI PROGRAMMAZIONE* Spia BOOSTER* Spia ZONA DI COTTURA PROGRAMMATA* 32 Tasto AUMENTO TEMPO* Tasto ON/OFF Spia ON/OFF Spia COMANDI BLOCCATI Tasto BLOCCO DEI COMANDI Tasto TIMER DI PROGRAMMAZIONE Tasto DIMINUZIONE TEMPO*

• ZONA „SLIDER“- per accendere/ spengere la piastra o regolare la Potenza (vedi Avvio e utilizzo).
• Indicazione ZONA DI COTTURA indica la zona di cottura corrispondente.
• Indicatore POTENZA: segnala visivamente il livello di calore raggiunto.
• Tasto ON/OFF per accendere e spegnere l'apparecchio.
• Spia ON/OFF: segnala se l'apparecchio è acceso o spento.
• Tasto TIMER DI PROGRAMMAZIONE* per regolare la programmazione della durata di una cottura (vedi Avvio e utilizzo).
• Display TIMER DI PROGRAMMAZIONE*: visualizza le scelte relative alla programmazione (vedi Avvio e utilizzo).
• Spie ZONA DI COTTURA PROGRAMMATA*: indicano le zone di cottura quando si avvia una programmazione (vedi Avvio e utilizzo).
• Tasto BLOCCO DEI COMANDI per impedire modifiche fortuite alle regolazioni del piano cottura (vedi Avvio e utilizzo).
• Spia COMANDI BLOCCATI: segnala l'avvenuto blocco dei comandi (vedi Avvio e utilizzo).
• Tasto BOOSTER* per accendere la sovralimentazione - 3000 W - della zona di cottura (vedi Avvio e utilizzo).

• Spia BOOSTER* indica che è attiva la funzione di sovralimentazione booster

• Spia CONTAMINUTI* indica che è attivo il contaminuti

• TASTO MAX- per accendere la zona di cottura a livello massimo 16 (vedi Avvio e utilizzo).
• TASTO MED- per accendere la zona di cottura a livello medio 8 (vedi Avvio e utilizzo).
• TASTO MIN- per accendere la zona di cottura a livello minimo 1 (vedi Avvio e utilizzo).
• Tasto AUMENTO TEMPO* per aumentare il tempo durante l'uso del contaminuti o di una programmazione (vedi Avvio e utilizzo).
• Tasto DIMINUZIONE TEMPO* per diminuire il tempo durante l'uso del contaminuti o di una programmazione (vedi Avvio e utilizzo).
• Tasto EXTENSO TECHNOLOGY- per utilizzare la zona di cottura EXTENSO TECHNOLOGY
• Indicatore EXTENSO TECHNOLOGY- indica che è attiva la funzione EXTENSO TECHNOLOGY

! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

Se non si eseguono operazioni per 2 minuti, dopo lo spegnimento delle spie di calore residuo e della ventola (ove presenti), l'apparecchio si dispone automaticamente in modalità "off mode".

L'apparecchio ritorna in modalità operativa agendo sul tasto ON/OFF.

! La colla applicata sulle guamizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l'apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto.

! Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico.

Soltanto a questo punto è possibile accendere il piano cottura.

Rumori di normale funzionamento del piano cottura:

• Ronzio: è dovuto alla vibrazione degli elementi metallici di cui sono costituiti l'induttore e la pentola e si genera per il campo elettromagnetico necessario per il riscaldamento; esso aumenta all'aumentare del livello di potenza dell'induttore.
• Leggero fischio: si manifesta quando la pentola disposta sulla zona cottura è vuota; il rumore scompare non appena si aggiungono alimenti o acqua.

- Crepitio: è un rumore prodotto dalle vibrazioni del materiale del fondo della pentola quando è attraversato dalle correnti parassite dovute al campo elettromagnetico (induzione); può essere più o meno intenso a secondo del materiale del fondo della pentola e si riduce se le dimensioni della pentola aumentano.

- Fischio intenso: si manifesta quando funzionano contemporaneamente i due induttori sulla stessa verticale alla massima potenza e/o su quello più grande è inserita la funzione booster e l'altro è autoregolato. Il rumore si riduce non appena si abbassa il livello di potenza dell'induttore autoregolato; si manifesta in particolare quando il fondo della pentola è costituito da strati di materiale diverso.

- Rumore della ventola: per il corretto funzionamento del piano e per garantire la sicurezza della parte elettronica da possibili surriscaldamenti è necessario l'azionamento di una ventola. La ventola funziona alla massima potenza quando l'induttore grande è al massimo livello di potenza o quando è inserita la funzione booster ; in tutti gli altri casi funziona a potenza media a seconda della temperatura rilevata. Inoltre è possibile che la ventola continui a funzionare anche dopo la disattivazione del piano se la temperatura rilevata è alta.

I rumori elencati sono dovuti alla tecnologia induzione e non segnalano necessariamente difetti di funzionamento.

Accensione del piano cottura

L'accensione del piano cottura avviene tenendo premuto il tasto ⏻ per circa un secondo.

Programmazione della durata di una cottura

* Presente solo in alcuni modelli.

Accensione delle zone di cottura

Per mettere in funzione una zona di cottura selezionare il tasto della zona desiderata ed impostare la potenza desiderata premendo sullo slider e scorrendo con il dito dx per aumentare la potenza o verso sx per diminuire la potenza.

E' possibile anche premere direttamente sui tasti mid/med/max per selezionare i livelli di potenza preimpostati: min (1) / med (8) / max (16), e per spegnere la piastra come sotto.

Funzione MED/MAX/ MIN

Premendo il tasto MED la zona di cottura si accende al livello medio di potenza 8

Premendo il tasto MIN la zona di cottura si accende al livello minimo di potenza 1

Premendo il tasto MAX la zona di cottura si accende al livello massimo di potenza 16.

Funzione booster\*

Per accelerare i tempi di riscaldamento, su alcune zone di cottura è possibile attivare la funzione booster premendo il

tasto Booster. Si accende la spia posta sopra al tasto. Questa funzione sovralimenta la potenza a 2000W o 3000W a seconda della grandezza della zona di cottura interessata. Il booster si interrompe automaticamente dopo 4 minuti. Finché il booster di una delle zone di cottura è attivo, la zona di cottura corrispondente anteriore o posteriore avrà potenza limitata (es: se è attivo il booster nella piastra posteriore sinistra, si abbassa la potenza della piastra anteriore sinistra). Per ulteriori chirimenti vedere Descrizione tecnica dei modelli.

Spegnimento delle zone di cottura

Per spegnere la piastra premere il tasto della zona di cottura scorrere con lo slider verso sx per tornare a livello 0 oppure direttamente il tasto Off dello slider control.

! La prima pressione sullo slider provoca un FB audio breve di avventuto riconoscimento del tocco. Se e solo se viene modificato il livello di potenza, al rilascio dello slider viene emesso un altro FB audio breve.

! I led selezione piastra si accendono per il tempo di regolazione potenza (10 secondi) all'interno del quale lo slider (o i tasti min/med/max)* hanno effetto sulla piastra selezionata.

! La pressione prolungata dei tasti — e + consente

l'avanzamento veloce dei minuti del timer.

! È possibile programmare contemporaneamente tutte le zone di cottura per una durata compresa tra 1 e 99 minuti.

1. Regolarne il livello di potenza.

2. Premere il tasto di programamzione ⚙. Lampeggia la spia corrispondente alla zona scelta.

3. Impostare la durata di cottura desiderata tramite i tasti —

1. Confermare premendo il tasto 🕒 oppure si seleziona in automatico dopo 10 secondi.

Il conto alla rovescia del timer ha inizio immediatamente. La fine della cottura programmata è indicata da un segnale acustico (per la durata di 1 minuto) e la zona di cottura si spegne. Ripetere la procedura sopra descritta per ogni piastra che si intende programmare.

Visualizzazione in caso di programmazione multipla

Quando una o più piastre sono state programmate, il display visualizza il tempo rimanente della piastra che è più vicina al termine del tempo

programmato, indicandone la posizione con la spia corrispondente che lampeggia. Le spie delle altre piastre programmate sono accese. Per visualizzare il tempo restante delle altre piastre programmate, p

ripetutamente il tasto ⚡: verranno mostrati in sequenza e in senso orario i tempi del contaminuti e di tutte le piastre programmate, a partire da quella anteriore sinistra.

Modificare la programmazione

1. Premere ripetutamente il tasto √ finché non viene mostrato il tempo della piastra che si intende modificare.

2. Agire sui tasti — e + per impostare il nuovo tempo.

3. Confermare premendo il tasto ⏻.

Per cancellare una programmazione, agire come sopra. Al punto

2 premere il tasto : la durata scende progressivamente fino allo spegnimento 0. La programmazione si azzera e il display esce dalla modalità programmazione.

Il contaminuti

Il piano di cottura deve essere acceso.

Il contaminuti permette di impostare una durata fino a 99 minuti.

1. Premere il tasto di programamzione ⏻ finchè la spia

contaminuti non si accende

1. Impostare la durata desiderata tramite i tasti - e +

2. Confermare premendo il tasto ⏻.

Il conto alla rovescia del timer ha inizio immediatamente. A tempo scaduto viene emesso un segnale acustico (per la durata di 1 minuto).

Blocco dei comandi

Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasto ⏱ i comandi si bloccano e la spia che si trova sopra al tasto si accende. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tasto ⏱ per qualche istante, la spia si spegne e i comandi si sbloccano.

Spegnimento del piano cottura

Premendo il tasto Ⓘ l'apparecchio si spegne, non fare affidamento sul rivelatore di pentole. Se i comandi dell'apparecchio sono stati bloccati, continueranno ad essere bloccati anche dopo aver riacceso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi.

Modalità “demo”

È possibile impostare una modalità dimostrativa nella quale il pannello comandi funziona normalmente (inclusi i comandi relativi alla programmazione), ma gli elementi riscaldanti non si accendono. Per attivare la modalità “demo” occorre che il piano sia acceso e tutte le piastre siano spente:

- Premere e tenere premuti contemporaneamente i tasti — e + per 6 secondi. Allo scadere dei 6 secondi la spia ON/OFF e la spia BLOCCO COMANDI lampeggiano per un secondo. Rilasciare i tasti — e + e premere il tasto

- il display visualizza la scritta DE e MO e il piano si spegne; - alla successiva riaccensione il piano si troverà in modalità “demo”.

Per uscire da questa modalità seguire la procedura sopra descritta. Il display visualizza la scritta DE e OF e il piano si spegne. Alla successiva riaccensione funzionerà normalmente.

Modalità EXTENSO TECHNOLOGY

La zona EXTENSO TECHNOLOGY permette di regolare lo stesso livello di potenza su due piastre "collegate" tra loro. E' attivabile se le due piastre si trovano in stato di OFF, premendo il tasto EXTENSO TECHNOLOGY

E' possibile attivare il EXTENSO TECHNOLOGY da piano acceso mediante la pressione singola del tasto EXTENSO TECHNOLOGY, ne consegue l'accensione dei led su ambo le piastre linkate.

I 2 led rimangono accesi fintanto che le piastre sono linkate (se ripremo EXTENSO TECHNOLOGY si scollegano e la potenza viene portata a 0 su ambo le piastre).

La pressione del tasti +, -, o max su una delle due piastre Flexi ha effetto sulla visualizzazione anche sull'altra.

Per disattivare EXTENSO TECHNOLOGY è necessario premere il tasto EXTENSO TECHNOLOGY :

E' possibile impostare un timer per la zona FLEXI, che viene visualizzato sul timer con l'accensione di tutti e due i led delle piastre linkate. La pressione del tasto "timer" tratta le due piastre linkate come se fossero una sola.

EXTENSO TECHNOLOGY - Selezione e utilizzo

Per utilizzare la zona di cottura EXTENSO TECHNOLOGY- premere il tasto: ☐. Per impostare la potenza (vedi sopra).

Funzionamento della EXTENSO TECHNOLOGY

Una volta selezionata EXTENSO TECHNOLOGY ,premendo il tasto 📄 si accendono i 2 led della zona EXTENSO TECHNOLOGY su ambo le piastre ed è quindi possibile regolare entrambe le zone come se fossero una unica. Il livello di potenza verrà visualizzato su entrambi i display. Se si utilizza solo la parte superiore o inferiore, il display della zona non utilizzata comincerà a lampeggiare, e dopo 3 min la cottura passerà automaticamente in modalità standard. (non EXTENSO TECHNOLOGY).

! Una volta attivata, è possibile programmare anche la zona EXTENSO TECHNOLOGY, con la stessa modalità descritta per le piastre singole.

!Accessori.

Per il corretto funzionamento della zona cottura EXTENSO TECHNOLOGY, si consiglia l'utilizzo di pentole con fondo ellittico o allungato e dimensione principale di almeno 250mm, se si utilizzano pentole con diametro inferiore si consiglia di posizionarle nella parte superiore o inferiore indicato dal simbolo X.

Se la pentola utilizzata non è centrata rispetto alla serigrafia si potrebbe udire un fischio o un leggero ronzio, questo non segnala un malfunzionamento del piano. Si consiglia di riposizionare la pentola al centro della zona EXTENSO TECHNOLOGY.

Risparmiare e rispettare l'ambiente

• Ottimizzare il calore residuo del piastra spegnendola 10 minuti prima della fine del tempo di cottura; spegnere invece i piani cottura in ceramica 5 minuti prima della fine del tempo di cottura.
• La base della pentola dovrebbe coprire la piastra. Qualora sia piccola, dell'energia preziosa andrà persa, e le pentole in ebollizione presenteranno delle incrostazioni difficili da rimuovere.
• Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno acqua possibile. Cucinare senza coperchio aumenterà notevolmente il consumo in termini di energia.
• Usare pentole e padelle piatte
• Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di salvare un terzo di energia.

Consigli pratici per l'uso dell'apparecchio

! Adoperare recipienti di cottura il cui materiale di fabbricazione sia compatibile con il principio dell'induzione (materiale ferromagnetico). Si raccomanda l'uso di pentole in: ghisa, acciaio smaltato o inox speciale per induzione. Per sincerarsi della compatibilità di un recipiente è sufficiente fare una prova con una calamita.

MATERIALE ADATTO Ghisa Acciaio smaltato Inox speciale

MATERIALE NON ADATTO Rame, Alluminio, Vetro, Terracotta, Ceramica, Inox non magnetico

! Non utilizzare adattatori, diffusori, piastre metalliche in quanto influenzano negativamente le performance del prodotto e possono anche causare danni estetici al piano.

Inoltre, per ottenere le migliori prestazioni dal piano di cottura:

- Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante.

- Adoperare pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.

- Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse.

- Evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza.

! Non lasciare pentole vuote su qualsiasi zona di cottura, mentre la zona è attiva, dato che questa operazione potrebbe danneggiare il piano cottura.

Dispositivi di sicurezza

Rilevamento dei recipienti

Ciascuna zona di cottura è provvista di un dispositivo di rilevamento della pentola. La piastra emette calore unicamente in presenza di una pentola di dimensioni adeguate alla zona di cottura stessa. Il display indicatore di potenza lampeggiante può indicare:

• una pentola incompatibile
• una pentola di diametro insufficiente
• il sollevamento della pentola

Surriscaldamento

In caso di surriscaldamento dei componenti elettronici, il piano cottura si spegne automaticamente e sul display

appare F seguito da un numero lampeggiante. Questo messaggio scompare e il piano toma utilizzabile non appena la temperatura è scesa a un livello accettabile.

Interruttore di sicurezza

L'apparecchio è dotato di un interruttore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l'interruzione di sicurezza, il display indica "0".

Esempio: la piastra posteriore destra è impostata su 5, mentre la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 7 ore e mezza di funzionamento, la anteriore sinistra dopo 9 ore e mezza.

Livello di potenza	Tempo limite di funzionamento in ore
1	10
2	9,5
3	9
4	8,5
5	7,5
6	7
7	6,5
8	6
9	5,5
10	5
11	4
12	3,5
13	3
14	2,5
15	2
16	1

Segnale acustico

Alcune anomalie, quali:

• un oggetto (pentola, posata, ecc.) posto per oltre 10 secondi sull'area dei comandi,
• un versamento sull'area dei comandi,
• una pressione esercitata a lungo su un tasto, possono provocare l'emissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. Se la causa dell'anomalia non viene rimossa, il segnale acustico persiste e il piano si spegne.

Consigli pratici per la cottura

Cottura a fuoco vivissimo
		Cottura a Pressione Pentola a Pressione	Frittura
			Ebollizione
Cottura a fuoco vivo	121110	Crêpe	Cottura a fuoco vivo e doratura (Arrosti, Bistecche, Scaloppine, Filetti di pesce, Uova al tegamino)
Cottura a fuoco medio	980	Addensamento rapido (Sughi liquidi) Acqua bollente (Pasta, Riso, Verdure) Latte
	76	Addensamento lento (Sughi consistenti)
	54	Cottura a bagnomaria	Cottura Pentola a pressione dopo il sibilo
Cottura a fuoco lento	321	Cottura a fuoco lento (Stufati)	Riscaldamento delle pietanze
Cottura a fuoco lentissimo	1	Salsa al cioccolato	Mantenimento al caldo

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni
• 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni
• 93/68/CEE del 22/07/93 e successive modificazioni.
• 1275/2008 stand-by/off mode. ECODESIGN

Regolamento (EU) No 66/2014 che integra

la Direttiva 2009/125/EC.

Norma EN 60350-2

Norma EN 50564

Sicurezza generale

! Controllare che la presa d'aria tramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici.
! È sconsigliata l'installazione di un piano cottura a induzione sopra un frigorifero sottotavolo (calore) o sopra una lavatrice (vibrazioni). Lo spazio necessario per la ventilazione degli elementi elettronici sarebbe infatti insufficiente.

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzare il piano come superficie di appoggio, né come tagliere.
• Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l'apparecchio dalla rete di alimentazione e rivolgersi all'Assistenza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura.
• Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzo).
• Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano.

• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentalmente.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Avvertenza per i portatori di pacemaker o altri dispositivi medici impiantabili attivi:

Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetiche.

Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 89/336/CEE). È stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che anche queste siano conformi alle suddette normative. Il piano cottura a induzione genera campi elettromagnetici a breve portata.

Per evitare ogni rischio di interferenze tra il piano di cottura e il pacemaker, quest'ultimo dovrà essere realizzato in conformità alle normative vigenti.

A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker.

• Evitare che i bambini giochino con l'apparecchio.
• Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perché possono diventare caldi.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
• Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
• Per rimuovere gli accumuli di sporco più consistenti servirsi dell'apposito raschietto fornito in dotazione. Intervenire non appena possibile, senza attendere che l'apparecchio si sia raffreddato, per evitare l'incrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.
  ! Il raschietto in dotazione è tagliente: utilizzarlo con attenzione.
• In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.

Descrizione tecnica dei modelli

• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.
• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Telaio in acciaio inox (solo nei modelli con cornice)

L'acciaio inossidabile può macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolungato a contatto dello stesso oppure a causa di prodotti per la pulizia contenenti fosforo.

Si consiglia di sciacquare abbondantemente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

! Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzare prodotti per la pulizia e lo sgrassaggio non idonei per l'alluminio.

Smontare il piano

Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.

! Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.

Il sistema a induzione è il procedimento di cottura più rapido che esista. A differenza delle piastre tradizionali, non è la zona di cottura che si riscalda: il calore viene generato direttamente all'interno della pentola, la quale dovrà possedere necessariamente un fondo in materiale ferromagnetico.

Legenda:

I = zona di cottura a induzione semplice

IDD = zona di cottura a induzione doppio diametro

B = booster: la zona di cottura puo essere sovralimentata

* = la potenza massima è limitata finché è attivo il booster nella zona di cottura posteriore relativa (vedi Avvio e utilizzo)

Piani cottura	TIS 62 C LS	TIS 632 CD L S	TIS 632 CPD L; SCHIF 632 CPD B
Zone di cottura	Potenza (in W)	Potenza (in W)	Potenza (in W)
Posteriore sx	I 1400	I 1400	I 1400- B 1800
Posteriore dx	I 1400	IDD 2200 – B 3000* - 1600 se Ant. Dx*	IDD 2200 – B 3000* – 600 se Post. Dx*
Anteriore sx	I 1400	I 1400	I 1400- B 1800
Anteriore dx	I 1400	I 1400 – B 2000* – 600 se Post. Dx*	I 1400 – B 2000* – 600 se Post. Sx*
Potenza totale	5600	6400	6400

Piani cottura	TIS 62 CP L
Zone di cottura
Posteriore sx	I 1400- B 1800
Posteriore dx	I 1400- B 1800
Anteriore sx	I 1400- B 1800
Anteriore dx	I 1400- B 1800
Potenza totale	5600

Italiano, 1

Français, 13

English,26

Deutsch, 39

Espanol, 52

TIS 632 CDL S

TIS 62 CL S

TIS 632CPD L

TIS 62 CP L

SCHIF 632 CPD B

Sommaire

ATTENTION ! 14

Installation, 15-16

Positionnement
