MANUALE UTENTE RU 20 SCHOLTES

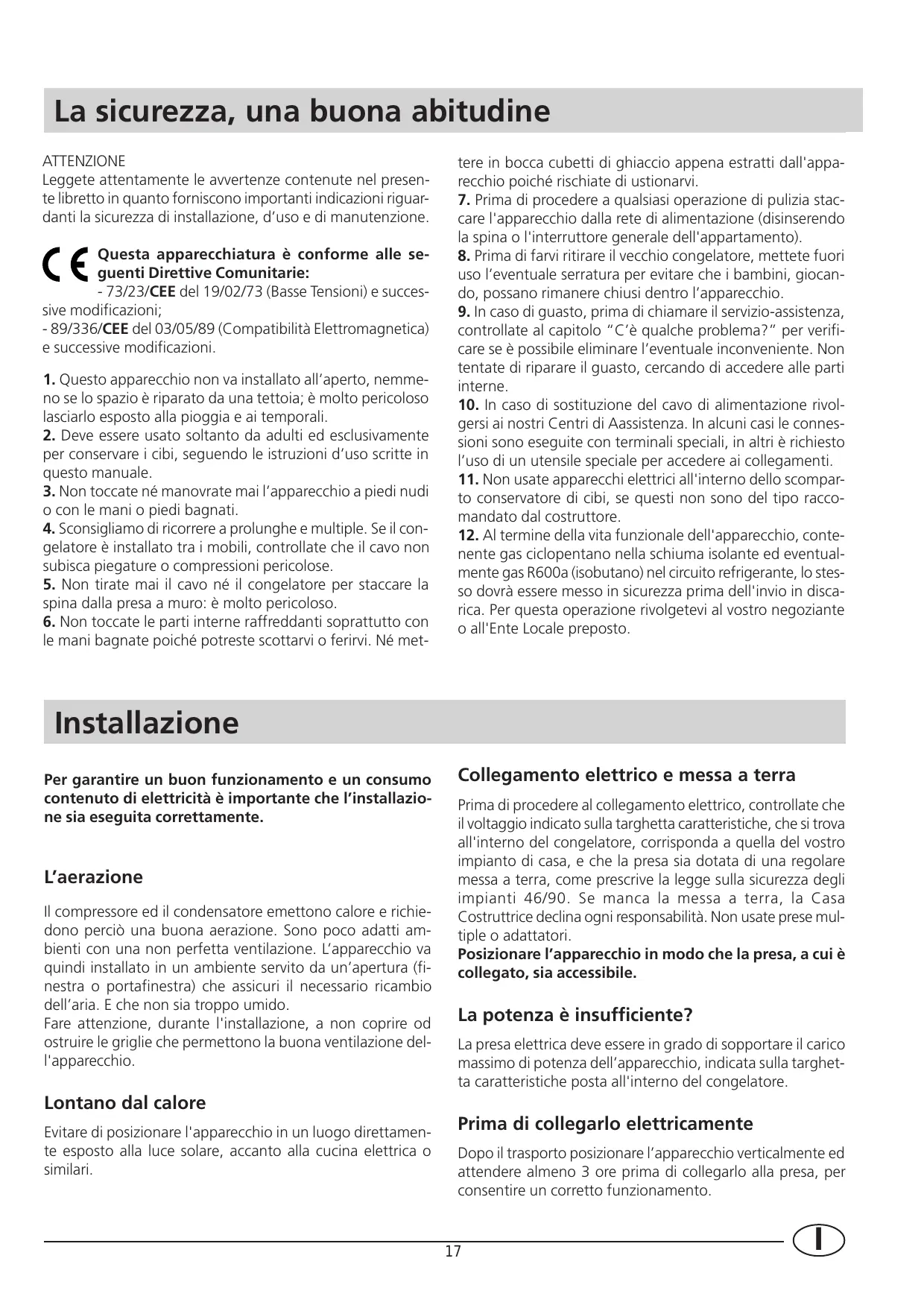

La sicurezza, una Buona abitudine

ATTENZIONE

Leggete attendamente le avventenze continue nel presente libretto in quanto fornisco importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Basse Tensioni) e successive modificazioni;

• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

• Questo appearecchio non va installato all'aperto, nemme- no se lo spazio è riparato da una tettoia; è molto pericoloso lasciarlo esesto alla pioggia e ai temporali.

• Deve essere usato sostanto da adulti ed esclusivamente per conservare i cibi, seguendo le istruzioni d'uso scritte in questo manuale.
• Non toccate né manovrate mai l'apparecchio a piedi nudi o con le mani o piedi bagnati.
• Sconsigliamo di ricorrere a prolonghe e multiple. Se il congelatore è installato tra i mobili, controllate che il cavo non subisca piegature o compressioni pericolose.
• Non tirate mai il cavo né il congelatore per staccare la spina alla presa a muro: è molto pericoloso.
• Non toccate le parti interne raffreddanti soprattutto con le mani bagnate poiché potreste scottarvi o ferirvi. Né met-

tere in bocca cubetti di ghiaccio appena estratti dall'apparecchio poiché rischiate di ustionarvi.

1. Prima di procedere a qualsiasi operazione di pulizia staccare l'apparecchio alla rete di alimentazione (disinserendo la spina o l'interruttore generale dell'appartamento).
2. Prima di farvi ritirare il vecchio congelatore, mettete fuori uso l'eventuale serratura per evitare che i bambini, giocando, possano rimanere chiusi dentro l'apparecchio.
3. In caso di guasto, prima di chiamare il servizio-assistenza, controllate al capitolo "C'è quello problema?" per verificare se è possibile eliminare l'eventuale inconveniente. Non tentate di riparare il guasto, cercando di accedere alle parti interne.
4. In caso di sostituzione del cavo di alimentazione rivolgersi ai nostri Centri di Aassistenza. In alcuni casi le connessioni sono eseguite con terminali speciali, in altri è richiesto l'uso di un utensile speciale per accedere ai collegamenti.
5. Non usate apparecchi elettrici all'interno dello scomparto conservatore di cibi, se questi non sono del tipo raccommando dal costruttore.
6. Al termine della vita funzionale dell'apparecchio, contente gas ciclopentano nella schiuma isolante ed eventualmente gas R600a (isobutano) nel circuito refrigerante, lo stesso dovrà essere什么意思 in sicurezza prima dell'invio in discarica. Per esta operazione rivolgetevi al vostro negotiante o all'Ente Locale preposto.

Installazione

Per garantire un buon funzionamento e un consumo contentuto di elettricità è importante che l'installazione sia eseguita correttamente.

L'airazione

Il compressore ed il condensatore emettono calore e richiedono perché una Buona aerazione. Sono peu adatti ambienti con una non perfetta ventilazione. L'apparecchio va quando installato in un ambiente servito da un'apertura (finestrata o portafinestra) che assicuri il necessario ricambio dell'aria. E che non sia troppo umido.

Fare attenzione, durante l'installazione, a non coprire od ostruire le griglie che permettono la Buona ventilazione del- l'apparecchio.

Lontano dal calore

Evitare di posizionare l'apparecchio in un luogo direttamente esesto alla luce solare, accanto alla cucina elettrica o similari.

Collegamento elettrico e messa a terra

Prima di procedere al collegamento elettrico, controllate che il voltaggio indicate sulla targhetta caratteristiche, che si trovava all'interno del congelatore, corrisponda a quella del vosto impianto di casa, e che la presa sia dotata di una regolare messa a terra, come prescire la legge sulla sicurezza degli impianti 46/90. Se manca la messa a terra, la Casa Costruttrice declina agli responsabilità. Non usate prese multiple o adattatori.

Posizione l'apparecchio in modo che la presa, a cui è collegato, sia accessibile.

La potenza è insufficiente?

La presa elettrica deve essere in grado di sostarare il carico massimo di potenza dell'apparecchio,indicata sulla targhetta caratteristiche posta all'interno del congelatore.

Prima di collegarlo elettricamente

Dopo il trasporto posizionare l'apparecchio verticalmente ed attendere almeno 3 ore prima di collegarlo alla presa, per consentire un corretto funzionamento.

Visto da vicino

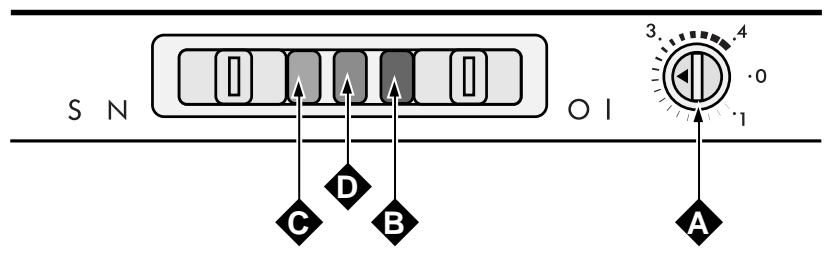

Manopola per la regolazione della temperatura

Questa manopola consente di regolare la temperatura interna del congelatore su diverse posizioni;

• 0 Congelatore spento
• 1 Freddo al minimo
• 4 Freddo al massimo

Ruotando la manopola alla posizione 1 alla posizione 4 è possible ottenere temperature sempre più fredde.

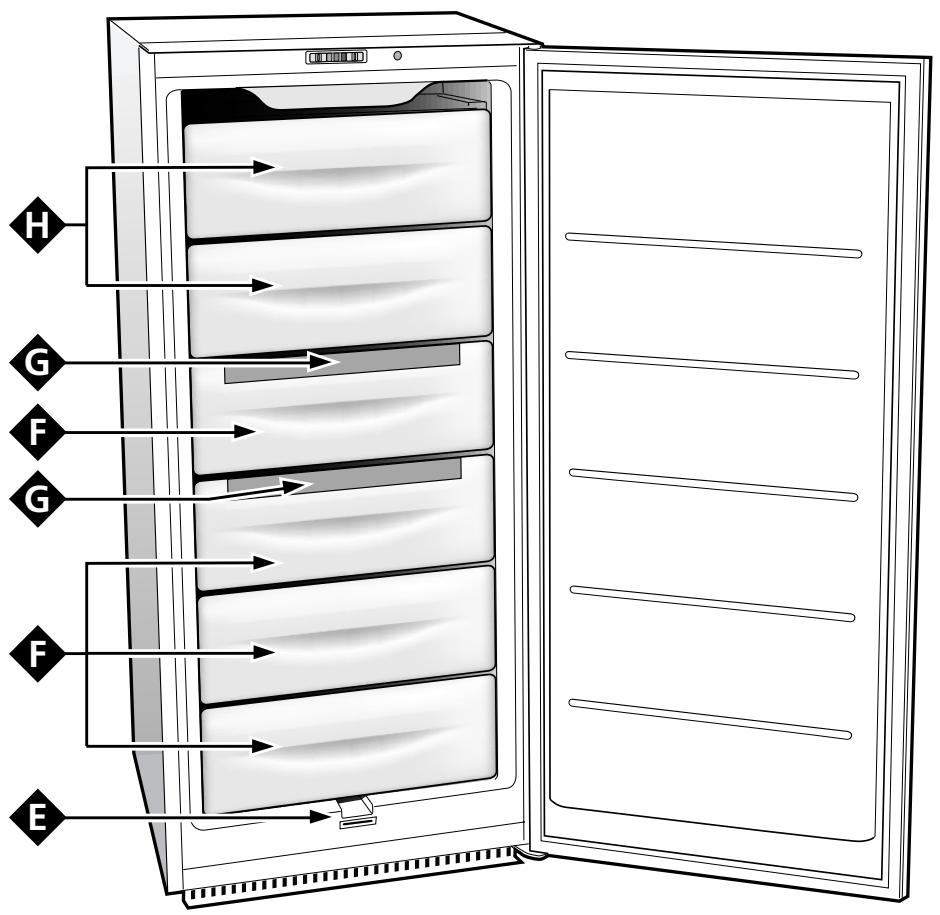

Vani per la conservazione

Bacinella per la produzione di ghiaccio

Vani utilizzabili per il congelamento e la conservazione

La lampada verde

Quando è accesa (spostare l'interruttore verso destra) indica che l'apparecchio è collegato alla rete di alimentazione. Spostando l'interruttore verso sinistra) lampada verde coperta) l'apparecchio è disinserito dalla presa di corrente.

La lampada gialla

Quando è accesa (spostare l'interruttore verso sinistra) permette il funzionamento continuo del compressore per raggiungere leasse temperature necessarie al congelamento rapido delle derrate fresche. Spostando l'interruttore verso destra (lampada gialla coperta) il congelamento funziona secondo la regolazione del termostato.

La lampada rossa

Si accende quando la temperatura all'interno dell'apparecchio è insufficiente per conservare delle aberrate.

Sistema "drain" per l'eliminare l'acqua di sbrinamento

Come avviare il congelatore

ATTENZIONE

Dopo il trasporto, posizionare l'apparecchio verticalmente ed attendere circa 3 ore prima di collegarlo alla presa di corrente per favorire un buon funzionamento. Per un funzionamento ottimale ed economico ricordatevi di porre la manopola per la regolazione della temperature su una posizione media.

Una volta collegato l'apparecchio alla rete di alimentazione, accertarsi che la lampada verde sua acquesa e provvedere ad accendere andere quella gialla.

Quando la lampada rossa si sare spenta, provedere allo spegnimento della lampada gialla; a quello punto l'apparecchio è primo per essere adoperato.

Comeutilizzarloal meglio

Per congelare bene

• Un alimento scongelato,anche solo parzialmente,non devemai essere ricongelato: lo dovete cuocere per consumarlo (entro 24 ore) oppure per ricongelarlo.
• Per la preparazione dei cibi da congelare consultare un manuale specializzato.
• Per ottener una conservazione e una successiva scongelazione ottimale è consigliabile dividere i cibi in piccole porzioniosi si congeneranno rapidamente e in modo omogeneo. Sulle confezioni riportate leindicazioni sul contento e sulla data di congelamento.
• Non congelare mai un quantitativo superiore alla capacité massima di congelamento indicate sulla targhetto delle caratteristiche posta all'interno del congelatore.
• Effettuare l'operazione di congelamento accendero la lampada gialla e dopo questa operazione introdurre i cibi da congelare nei vani superiori "G" avendo cura che gli stessi siano disposti, il più possibile, a contatto diretto con i piani raffreddanti e che non siano messi aicontutto con eventuali derrate più congelate dello stesso vano.
• L'introduzione di notevoli quantitativi di cibi da congelare più riscaldare momentaneamente la temperature all'internalo dello scomparto freezer (accensione della lampada rossa). Tale situazione,essoando transitoria,non pregiudica la buona conservazione degli alimenti più stivati. -Dopo 24 ore,terminato il congelamento,provedere allo spegnimento della lampada qialla.
  Attenzione: .questa operazione non va dimenticata se si vogliono evitare inutili sprechi di energia.
• Non aprite la porta del congelatore in caso di mancanza di corrente o di un guasto, ritardere tese cosi l'augimento della temperature al suo interno. In quello modo i surgelati e i congelati si conserveranno sono alterazioni per circa 20 ore.
• Non mettete nel congelatore bottiglie piene: potrebbero rompersi poché, gelandosi, tutti i liquidi augmentano di volume.

Conservazione

Per ottenere una buona conservazione di alimenti surgelati o di cibi congelati non posizionare mai l'indice della manopola del termostato al di fatto di 1, qualunque sia la temperatura ambiente. Per temperature ambiente fino a 25^ - 27^ I'indice della manopola va posizionato tra 2 e 3 nelle per temperature ambiente fino a 32^ tra 3 e 4.

Osservare sempre scrupolosamente le istruzioni riportate sulle confezioni dei cibi surgelati e in assenza di esse non conservare per più di 3 mesi alla data di acquire.

All'acquisto di prodotti surgelati occorre sincerarsi che gli stessi siano conservati a temperature adeguata e che l'involcuro si intatto. Per mantenere inalterata la qualità del cibo surgelato è opportuno trasportarlo in apposti contentitori e riporlo al più presto all'interno dell'apparecchio.

Qualora una confezione presentasse traccé di umilità e anormali rigonfiamenti è probabile che sia stata precedentamente conservata a temperatura inadequata e che il contentuto si sera nel fratto temporato.

Al fine di ottenere un volume maggiore il congelatore cui èsere utilizzatoanchezza i cassetti (tranne il primo in basso) sistematico gli alimenti direttamente sulle piastre evaporanti. Verificare, dopo l'introduzione dei cibi da conservare, che la porta chiuda correttamente.

Bacinelle ghiaccio

Questo nuovo concetto di bacinelle ghiaccio, è un brevetto esclusivo Merloni. Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiore ergonomia e pulizia: il ghiaccio non viene più aicontatto con i cibi riposti nel vano freezer; inoltre si evita lo sgocciolamento dell'acqua nella fase di caricamento (in dotazioneanche il coperchio per chiudere il foro dopo l'operazione di carico dell'acqua).

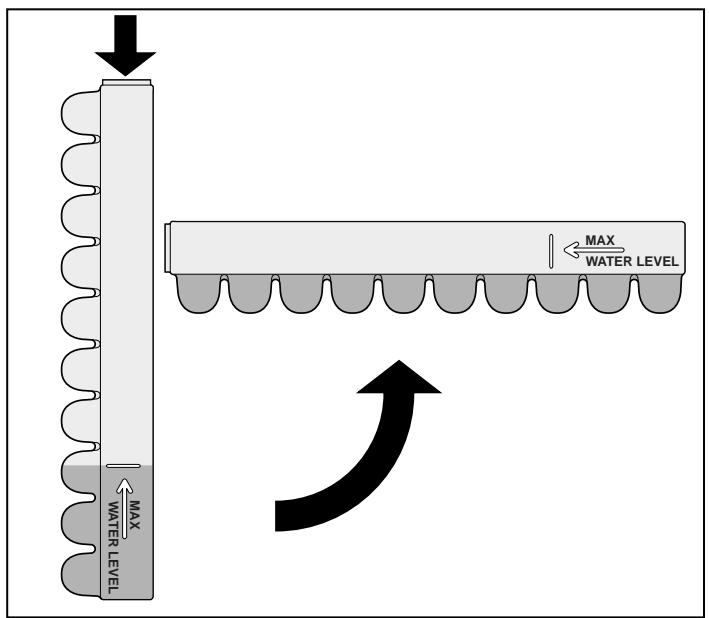

Modalità d'uso (Fig. 1)

Riempite la bacinella con acqua attaverso l'apposto foro fino al livello indicate (MAX WATER LEVEL), prestando attenzione a non superarlo: l'insertimento dell'acqua in quantità superiore a quella necessaria, comportera una tale formazione di ghiaccio che potrebbe ostacolare la fuoriuscita dei ghiaccioli.

Nel caso in cui abbiate utilizzato una quantità eccessiva di liquido, bisognerà attendere che il ghiaccio si sciolga, svuotare la bacinella, e ripetere l'operazione di carico.

Una volta effettuata l'opération di carico atraverso il foro indicate, ruotate la bacinella di 90^ . Per il principio dei vasi comunicanti l'acqua va a riempire le apposite forme, dopodichè si potrà chiudere il foro con il tappo ed allocare la bacinella nella'apposita sede del cassetto.

Dopo che il ghiaccio si sare了一场ato, basterà battere la bacinella su una superficie dura affinché i ghiaccioli si stacchino dalle loro sedi e siano fatti uscire dallo stesso foro da cui è stata introdotta l'acqua. Per migliorare l'uscita dei ghiaccioli bagnare con acqua l'esterno della bacinella.

ATTENZIONE: agli volta che si effettua il caricamento con acqua, verificare che la bacinella sia completamente vuota e non siano presenti residui di ghiaccio.

Il tempo minimo necessario per una ottimale formazione di ghiaccio è circa 8 ore.

Fig. 1

Guida all'utilizzo del congelatore

Carnie pesci

Tipo	Confezionamento	Frollatura (giorni)	Conservazione (mesi)	Scongelamento
Arrost o bollito di manzo	Avvolto in foglio di alluminio	2 / 3	9 / 10	Non necessario
Agnello	Avvolto in foglio di alluminio	1 / 2	6	Non necessario
Arrost di maiale	Avvolto in foglio di alluminio	1	6	Non necessario
Arrost e bollito di vitello	Avvolto in foglio di alluminio	1	8	Non necessario
Bistecche e braciele di maiale	Ogni fetta avvolta in politene e quindi in foglio di alluminio in numero di 4-5		6	Non necessario
Fettine e cotolette di agnello o manzo	Ogni fetta avvolta in politene e quindi in foglio di alluminio in numero di 4-5		6	Non necessario
Carne macinata	In contentitori di alluminio ricoperti con politene	Freschiissa	2	Lentamente in frigoriferro
Cuore e fetato	In sacchetti di politene		3	Non necessario
Salsicce	In fogli di politene o alluminio		2	A seconda dell'uso
Polli e tacchini	Avvolti in fogli di alluminio	1 / 3	9	Lentamente in frigoriferro
Anatre e oche	In fogli di alluminio	1 / 4	6	Lentamente in frigoriferro
Anatre selvatiche, fagiani e pernici	In fogli di alluminio	1 / 3	9	Lentamente in frigoriferro
Conigli e lepri	In fogli di alluminio	3 / 4	6	Lentamente in frigoriferro
Cervo e capriolo	In fogli di alluminio o politene	5 / 6	9	Lentamente in frigoriferro
Pesci grossi	In fogli di alluminio o politene		4 / 6	Lentamente in frigoriferro
Pesci piccoli	In buste di politene		2 / 3	Non necessario
Crostacei	In buste di politene		3 / 6	Non necessario
Molluschi	In contentitori di alluminio o plastica ricoperti con acqua e sale		3	Lentamente in frigoriferro
Pesci cotti	In fogli di alluminio o politene		12	In acqua calda
Pesci fritti	In sacchetti di politene		4 / 6	Direttamente in padella

Frutta e verdura

Tipo	Preparazione	Scottatura (min)	Confezionamento	Conservazione (mesi)	Scongelamento
Mele e pere	Sbucciare e tagliare a pezzetti	2'	In contentori ricoperti di sciroppo	12	Lentamente in frigorifero
Albicocche, pesche, cilege e prugne	Snocciolare e pelare	1' / 2'	In contentori ricoperti di sciroppo	12	Lentamente in frigorifero
Fragole, more e mirtilli	Pulire, lavare e lasciare asciugare		In contentori ricoperti di zucchero	10 / 12	Lentamente in frigorifero
Frutta cotta	Tagliare, cuocere e passare		In contentori,aggiungere 10% di zucchero	12	Lentamente in frigorifero
Succhi di frutta	Lavare, tagliare e schiacciare		In contentori, zucchero a piacere	10 / 12	Lentamente in frigorifero
Cavolfiori	Spezzettare e scottare in acqua e succo di limone	2'	In sacchetti di politene	12	Non necessario
Cavolo e cavolini	Pulire e lavare (spezzettare)	1' / 2'	In sacchetti di politene	10 / 12	A temperature ambiente
Piselli	Sbucciare e lavare	2'	In sacchetti di politene	12	Non necessario
Fagiolini	Lavare e tagliare a pezzetti	2	In sacchetti di politene	10 / 12	Non necessario
Carote, peperoni e rape	Tagliare a fette, pelare, lavare	3' / 4'	In sacchetti di politene	12	Non necessario
Funghi e asparagi	Lavare e tagliare	3' / 4'	In sacchetti o contentori	6	A temperature ambiente
Spinaci	Lavare e tagliuzzare	2'	In sacchetti di politene	12	A temperature ambiente
Verdure varie per minestre	Lavare e tagliare a pezzetti	3'	In sacchetti in piccole porzioni	6 / 7	A temperature ambiente
Cibi vari	Preparazione	Scottatura	Confezionamento	Conservazione (mesi)	Scongelamento
Pane			In sacchetti di politene	4	A temperature ambiente o nel frigorifero
Torte			In fogli di politene	6	A temperature ambiente e cuocere a 100/200°C
Panna			In contentori di plastica	6	A temperature ambiente o nel frigorifero
Burro			Nel suo incarto originale avvolto in alluminio	6	In frigorifero
Cibi cotti, minestrone			Suddiviso in contentori di plastica o vetro	3 / 6	A temperature ambiente e in acqua calda
Uova			Congelare sono guscio in piccoli contentori	10	A temperature ambiente o nel frigorifero

Consigli per risparmiare

- Installatelo bene

Ecisionlontano da fonti di calore,alla luce diretta del sole e in locale ben aerato.

IL CONSUMO DI INERGIA EFFETTIVO DIPENDE DAL MODO IN CUI L'APPARECCHIO VIENE UTILIZZATO E DAL POSTO IN CUI VIENE SITUATO.

Le prove di consumo sono state eseguite in colonne di profondità 560mm, condizione più comune di INSTALLazione

- Il freddo giusto

Regolate la manopola per la regolazione della temperatura del congelatore su una posizione media. Il troppo freddo,或者其他 consumare molto, non migliorara né allunga la conservazione degli alimenti.

-A porta chiusa

Aprite il vostro congelatore il meno possibile perché agli volta che lo fate va via gran parte dell'aria fredda. Per ristabilitire la temperatura il motore deve lavorare a lungo consummando molta energia.

- Occhio alla guarnizione

Mantenetela elastica e pulita in modo che aderisca bene alle porte; soloosi non lascerà uscire nemmeno un po'di freddo.

- Niente brina

Controllate lo spessore della brina sulle piastre del freezer ed effettuate subito lo sbrinamento se lo strato è divertato troppo spesso (Vedi più avanti "Come tenerlo in forma").

Come tenerlo in forma

Prima di procedere a qualsiasi operazione di pulizia staccare l'apparecchio alla rete di alimentazione (disinserendo la spina o l'interruttore generale dell'apportamento).

Sbrinamento

E' opportuno, di tanto in tanto, togliere la brina che ricopre i ripiani dell'apparecchio.

ATTENZIONE: non danneggiare il circuito refrigerante.

Non usare, per tale operazione, oggetti metallici appuntiti. che possono provocare forature al circuito refrigerante con seguente irreparabile danneggiamento dell'apparecchio, ma serviri del raschietto in plastica fornito in dotazione.

Per ottener il completo sbrinamento dell'apparecchio (da effettuare una o due volte l'anno) spagnere la lampada verde e lasciare aperta la porta fino al completo scioglamento della brina.

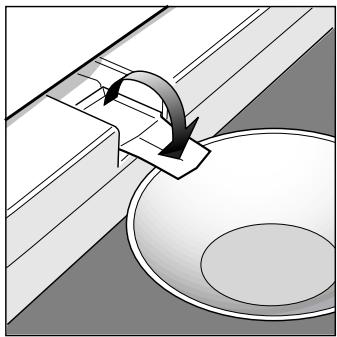

L'apparecchio è dotato di un sistema di raccolta dell'acqua di sbrinamento; sistemare un contentatore come indicato nella figura 2.

Fig. 2

Per accelerare le operazioni di sbrinamento si può introdrurre all'interno dell'apparecchio una o più bacinelle di acqua tiepida.

Durante l'opération di sbrinamento è opportuno avolverre i cibi messi in conservazione con più fogli di carta e sistemarli in luoghi freschi. Poiché l'inevitable augmento di temperatura ne abbrevvia la durata è consigliabile consumarli a breve scadenza.

Pulizia e manutenzioni particulari

La pulizia interna dell'apparecchio va effettuata periodicamente, dopo aver sbrinato l'apparecchio, impiegando bicarbonato di sodio sciolto in acqua tiepida. Evitare in agli caso l'uso di prodotti abrasivi, detergenti o saponi; dopo il lavaggio risciacquare con acqua pulita ed asciugare con cura.

Effettuate tali operazioni, rimettere in funzione l'apparecchio come descripto nel paragrafo "Come avviare il congelatore".

C'éwhatever problema?

Lampada spia verde spenta

Avete controllato se:

• non manchi la corrente;
• l'interruttore generale dell'appartamento non è disinseriti;

Lampada allarme rossa sempre accesa

Avete controllato se:

• la porta non chiude bene o la guarnizione è rovinata;
• la porta viene aperta molto spesso;
• la manopola di regolazione della temperatura non è in posizione corretta;
• sulle pareti interne la brina non èccessiva

Il motore funziona di continuo.

Avete controllato se:

• la lampada gialla non sua accesa (condizione di funzionamento continuo);
• il termostato è nella posizione corretta.

L'apparechio emette troppo rumore.

Avete controllato se:

• Il congelatore è posto ben in piano:
• è stato installato tra mobili o oggetti che vibrano ed emettono rumori;
• il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo (non è un difetto).

Se, nonostante tutti i controlli, l'apparecchio non funziona e l'inconveniente da voi rilevato continua ad esserci, chiamate il Centro di Assistenza più vicino, comunicando queste informazioni: il tipo di guasto, la sigla del modello (Mod.) e i relativi numeri (S/N) scritti sulla targhetto delle caratteristiche che si trova all'interno dell'apparecchio (vedi esempi nelle figure seguenti).

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Merloni Electroménager S.A.

CUISSON - AÉRATION - CONSERVATION - LAVAGE

SOCIÉTÉ ANONYME AU CAPITAL DE 110 000 000 F

RC THIONVILLE B 335 075 404 000 12 - APE 297 A

http://www.scholtes.fr

Xerox Business Service - Docutech - 06/04 - 19503545802

Conformmente alle nostre condizioni generali di vendita, ci riserviamo la facoltà di modificare i nostri modelli nella preavviso. Questo opuscolo non può essere considerato come un documento contrattuale.
