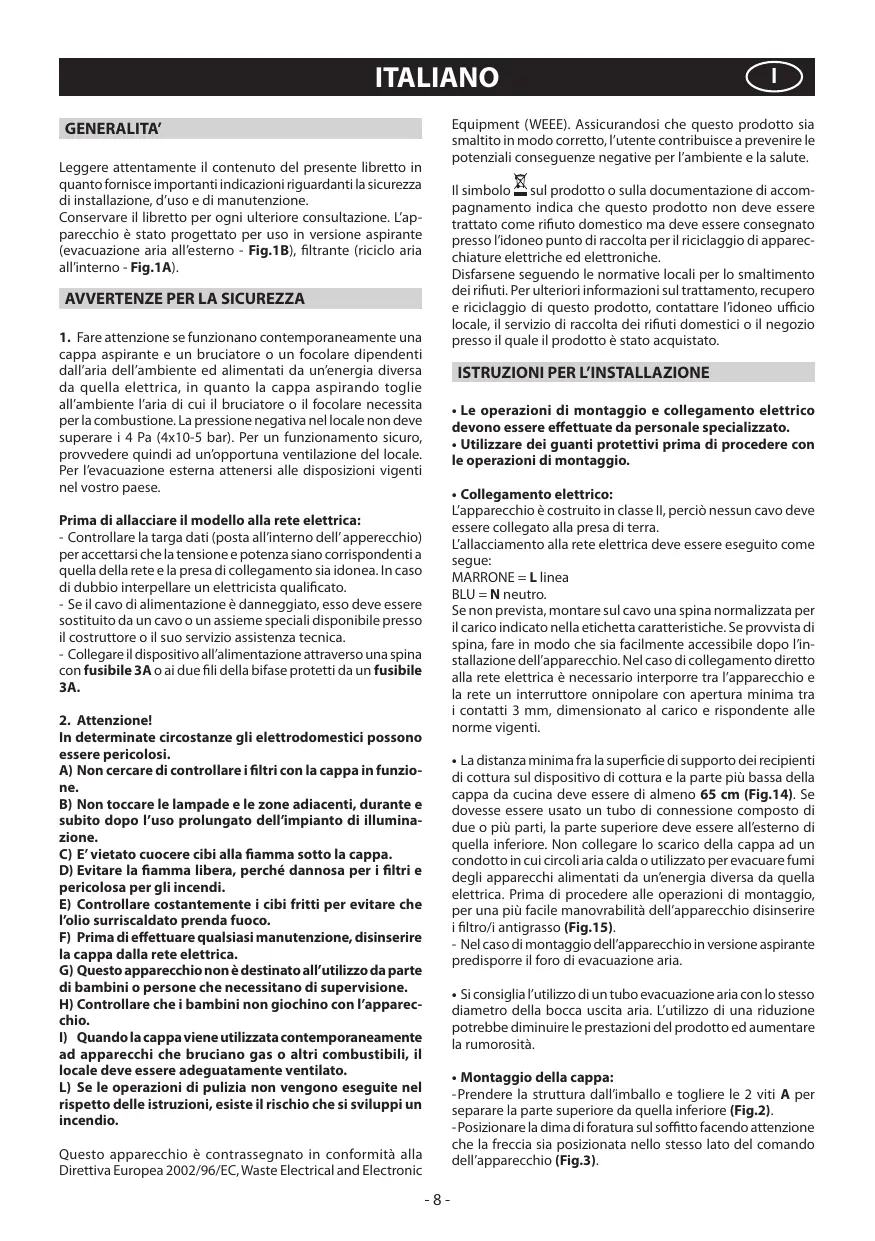

MANUALE UTENTE RHVI9185 ROSIERES

Leggere attentamente il contento del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installatione, d'uso e di manutenzione.

Conservare il libretto per anni ulteriore consulazione. L'apparecchio è stato progettato per uso in versione aspirante (evacuationa aria all'esterno - Fig.1B), filtrante (riciclo aria all'interno - Fig.1A).

AVVERTENZE PER LA SICUREZZA

1. Fare attentzione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provedere quindi ad un'opportuna ventilazione del locale. Per l'evacuatione esterna atteneri alle disposizioni vigent nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

• Controllare la targa dati (posta all'interno dell'apperecchio) per accettarsi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sa idonea. In caso di dubbio interpellare un elettricista qualificato.
• Se il cavo di alimentazione è danneggiato,esso delve essere sostituito da un cavo o un assiemi speciali disponibile presso il costruttore o il suo servizio assistenza technique.
• Collegare il dispositivo all'alimentazione attraverso una spina con fusibile 3A o ai due fili della bifase protetti da un fusibile 3A.

2. Attenzione!

In determinate circostanze gli elettrodomestici possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione.
B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l'uso prolongato dell'impianto di illuminazione.
C) E' vietato cuocere cibi alla fiamma sotto la cappa.
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi.
E) Controllare costamente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco.
F) Prima di effettuare qualiasi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo apparecchio non è destinato all'utilizzo da parte di bambini o persone che necessitano di supervisione.
H) Controllare che i bambini non giochino con l'apparecchio.
I) Quando la cappa viene utilizzata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adequatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle struzioni, esiste il rischio che si sviluppi un incendio.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sa smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consecnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiture elettriche ed elettroniche.

Disfarsene segundo le normative locali per lo smaltimento dei rifiuti. Per ulteri informazioni sul trattamento, recupero e riciclaggio di"Thiso prodotto, contattare I'doneo ufficio locale, il servizio di racolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

• Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.
• Utilizzare dei quanti protettivi prima di procedere con le operazioni di montaggio.

- Collegamento elettrico:

L'apparecchio è costruito in classe II, perché nessun cavo deve essere collegato alla presa di terra.

L'allacciamento alla rete elettrica delve essere eseguito come segue:

MARRONE = L linea

BLU = N neutro.

Se non prevista, montare sul cavo una spina normalizzata per il carico individato nella etichetta caratteristiche. Se provvista di spina, fare in modo che si facilemente accessibile dopo l'installazione dell'apparecchio. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima tra i contatti 3mm , dimensionato al carico e rispondente alle norme vigienti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65~cm (Fig.14). Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quale inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuire fumi degli apparentech alimentati da un'energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovabilità dell'apparecchio disinserire i filtrò/i antigrasso (Fig.15).

• Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuationa aria.

• Si consiglia l'utilizzo di un tubo evacuatione aria con lo stesso diametro della bocca uscita aria. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed augmentare la rumorosità.

- Montaggio della cappa:

-Prendere la struttura dall'imballo e togliere le 2 viti A per separare la parte superiore da quella inferiore (Fig.2).
- Posizione rà la dima di foratura sul soffitto facendo attenzione che la freccia sia positizonata dello stesso lato del lavoro dell'apparecchio (Fig.3).

Effettuare i 4 fori Ø8 al soffitto ed avvitare 3 viti senza tirarle completeness facendo attenzione di non inseire la vita nel foro contrassegnato con una X sulla dima di foratura (le viti e tasselli ad espansione devono essere idonei al tipo di muro).
-Prerende la parte superiore della struttura B (Fig.4) ed inserirla sulle 3 viti non avvitate Completely in corrispondenza delle 3 asole. Fare una piccola rotazione per l'incastro (Fig.4). Avvitare la quarta vite X e tirare le altre 3 restanti per permettere il bloccaggio definitivo della parte superiore della struttura B.
-Prerende la parte inferiore della struttura telescopica C ed insertirla su quella superiore B (Fig.5). Regolare l'altezza desiderata facendo riferimento alle quote indicate in Fig.14 e bloccarla medio che 8 viti G in dotazione (Fig.6).
- Versione aspirante: fissare il tubo flessibile al foro di evacuazione aria predisisto (Fig.7).
- Versione filtrante: Collegare il tubo flessibile al deflettore M e fissare la vite I come individato in Fig.8. I filtri al carbone attivo devono essere applicati al gruppo aspirante posto all'interno della cappa (Fig.16).
-Prerende il camino decorativo superiore e fissarlo alla struttura mediante le 2 viti A (Fig.9).Accoppiare il camino decorativo inferiore con il camino decorativo superiore e fissarlo attentamente con del nastro adesivo L (Fig.10a).
- Svitare di max 3 mm le 2 viti O (Fig.10a). Inserire il gruppo di aspirazione all'interno della struttura facendo attenzione che le viti O, precedentamente svitate, vadano ad agganciarsi con le asole nella parte inferiore come indicate in Fig.10b. Avvitare le 3 viti N (in dotazione) e tirare le 2 viti O (Fig.10b).
-Fissare itubo di evacuationa aria H (non in dotazione) sulla flangia di raccordo F (Fig.11).
-Togliere il nastro adesivo L ed appogiare il camino decorativo inferiore supra il corpo cappa (Fig.12).
-Se il vostro appearecchio è dotato di camino decorativo inferiore che necessita di fissaggio al corso cappa con le viti, rimuovere alla cappa i filtri antigrasso agendo sulle apposite maniglie (Fig.15). Avvitare quando il tubo camino inferiore dall'interno della cappa, utilizzando le viti P (Fig.13). Provedere infine a ricollocare i filtri nel loro alloggiamento.

USO E MANUTENZIONE

• Si raccomandi mettere in funzione l'apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomandi la lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'évacuatione completa dell'aria viziata. Il buon funzionamento della cappa è condizioniato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtrto antigrasso e al filtrlo al carbone attivo.
• Il filtro antigrasso ha il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto è soggetto ad insasarsi in tempi variabili relativamente all'uso dell'apparecchio.
• Per prevenir il pericolo di eventuali incendi, al massimo ogni 2 mesi è necessario lavare i filtri antigrasso a mano utilizzato detervisi liquidi neutri non abrasivi oppure in lavastoviglie a basse temperature e con clici brevi.
• Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l'eventuale loro sostituzione.
  In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si cui verificare il rischio di incendio dei filtri antigrasso.
• I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente. I filtri non rigenerabili devono essere sostituiti agli quattro mesi al massimo. La saturazio

ne del carbone attivo dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarita con cui viene effettuating a pulizia delattro antigrasso.

• Pulire frequentlymente la cappa, sua internamente che esternamente, usando un panno inumidito con alcool denaturato o detervisi liquidi neutr i non abrasivi.
• L'impliato di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolongato di illuminazione generale dell'ambiente. L'uso prolongato dell'illuminazione diminuisce notevolmente la durata media delle lampade.

Sostituzione delle lampade alogene (Fig.17):

Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fissure.

Sostituire con lampade dello stesso tipo.

Attenzione: Non toccare la lampadina a mano nude.

Sostituzione delle lampade LED (Fig.18):

Se la versione dell'apparecchio è con lampade LED per la sostituzione è necessario l'intervento di un technician specializzato.

Comandi (Fig.19):

Tasto A = Accende/Spegne le lui. Premendo il dato per quale secondo viene resettata la segnalazione "allarme filtri".

Tasto B = Accende l'appareccchio/Diminuisce la potenza di aspirazione del motore. Se la cappa è in 1^ velocità la spegne. E' possibile anche spegnere l'appareccchio premendo il tasto "D" per tutte secondo.

Funzione aspirazione automatica: Questa funzione permette all'apprecchio di modificare automaticamente la potenza di aspirazione del motore a seconda della qualità dell'aria sottostante. Questo puo avvenire grazia al sensore posizionato nella parte inferiore della cappa (Fig.20).

Per attivarla premere per quale secondo il tasto "B". Sul display apparirà una lettera "S".

Quando si accende la cappa, prima che la funzione aspirazione automatica risultati abilitata, bisogna attendere alcuni secondi a seconda del tipo di impostazione del sensore. Quando questo non è ancora attivo il punto decimale sul display risulterà lampeggiante.

Impostazione del sensore: In base al tipo di piano di cottura che si possiede (gas o elettrico) è possible augmentare l'efficacia del sensore facendo un corretto abbinamento cappa/piano di cottura.

Per effettuare questa operazione premere contemporaneamente i tasti "B" e "D" per quale secondo a motore spento.

• Se si vuole abbinare alla cappa un piano di cottura a gas premere il tasto "B". Sul display verranno visualizzati alternati una "P" e "Q".

• Se si vuole abbinare alla cappa un piano di cottura elettrico premere il tasto "D". Sul display verranno visualizzati alternati una "P" e "1".

Per terminare il setaggio premere i tasti "B+D" per quale secondo.

L'apparecchio è gli impostato dal produttore con settaggio piano di cottura elettrico.

Intensiva: Questa funzione permette di aumento temporaneamente la potenza di aspirazione del motore per circa 10 minuti. Per attivarla premere il tasto "D" dopo esseri posizionati al livello di potenza di aspirazione 3. Al termine dei 10 minuti l'apparecchio ritornera al livello di potenza di aspirazione 3.

Timer: Questa funzione permette di impostare il tempo di funzionamento dell'apprecchio pari a 15 minuti circa per poi spegnersi al termine di questa. Per attivlar preme l tasto

"E"; sul display lampegger è il punto decimale. Non è possible attivare il timer contemporaneamente con la funzione intensiva. Il timer non inflisce sul funzionamento delle lampade. Per disabilitare la funzione bisogna portare a "0" il livello di potenza di aspirazione.

Clean air: La funzione clean air mette in funzione per 10 minuti circa agli ora, al livello minimo di potenza di aspirazione, l'apparechio garantendo un costante ricircolo e rinnovamento dell'aria.

Per attivarla premere il tasto "E" per quale secondo a motore spento. Quando la funzione è attiva sul display apparirà la lettera "C" lampeggiante. Per disabilitaria preme contemporaneamente i tasti "B+D".

Filtro carbone: I filtri al carbone servono per depurare l'aria che viene rimessa nell'ambiente. I filtri non sono lavabili o rigenerabili e devono essere sostituiti agli quattro mesi al massimo. La saturazione dei filtri al carbone dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del filtro antigrasso.

Per abilitare la funzione allarme filtri carbone premere contemporaneamente i tasti “A+E”.

• Se si vuole abilitare l'allarme filtro carbone premère il tasto "D". Sul display verranno visualizzati alternati una "A" e "1".

• Se si vuole disabilitare l'allarme filtro carbone premere il tasto "B". Sul display verranno visualizzati alternati una "A" e "0".

Per disabilitare esta operazione premere contemporaneamente i tasti "A+E" per quale secondo a motore spento.

Tasto C = Il display visualità la potenza di aspirazione del motore e tutte le funzioni associate ai tasti precedentamente elencati.

Allarme Filtri:

- Saturazione Filtri Antigrasso:

Questa funzioneiene abilitata dopo 30 ore circa di funzionamento dell'apparecchio.

Sul display verrà visualizzata alternativamente la lettera “F” con il livello di potenza da aspiration in esercizio in quel momento, i filtri antigrasso devono essere lavati.

Premendo per quale secondo il tasting "A" viene resettata la funzione.

- Saturazione Filtri Carbone:

Questa funzione viene abilitata dopo 120 ore circa di funzionamento dell'apparecchio.

Sul display verrà visualizzata alternativamente la lettera “A” con il livello di potenza da aspirazione in esercizio in quel momento, i filtri carbone devono essere sostituiti.

Premendo per quale secondo il tasting "A" viene resettata la funzione.

SIDECLINA OGNI RESPONSABILITA PEREVENTUALDANNI PROVOCATI DALLA INOSSERVANZA DELLE SuddETTE AVERTENZE.

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica

In caso di mancato funzionamento del piano vi consigliamo di:

• verificare il buon inserimento della spina nella presa di corrente;

• verificare che l'afflusso di gas sia regolare.

Nel caso non si individui la causa di mal funzionamento:

spegnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.

MATRICOLA DEL PRODOTTO. Dove si trova?

È importante che comuni ch al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola.

In quello modo Lei potrà contribuire ad evitare trasferte inutili del technique, risparmiandooltretutto i relativiosti.
