MANUALE UTENTE WA 4562 BAUKNECHT

PRONTUARIO D'USO

|

PER IL PRIMO UTILIZZO:

• ATTENERSI NECESSARIAMENTE ALLE "ISTRUZIONI PER L'INSTALLAZIONE".

• TOGLIERE LE STAFFE DI PROTEZIONE USATE PER IL TRASPORTO PRIMA DI UTILIZZARE LA LAVATRICE.
  • Primo ciclo di lavaggio senza biancheria:

• Aprire il rubinetto dell'acqua.

• Chiudere l'oblò.
• Versare un poco di detersivo nel comparto Ⓦ (circa 100 ml).
• Scegliere un programma breve (vedere tabella dei programmi). L'accensione della spia di funzionamento indica che la lavatrice è inserita.
• Tenere premuto il tasto "Start" per circa un secondo. In questo modo vengono eliminati eventuali residui di acqua dovuti al controllo effettuato dal fabbricante.

PER L'USO QUOTIDIANO:

1. Aprire il rubinetto dell'acqua.
2. Suddividere la biancheria secondo il tipo di tessuto ed il colore e caricare il cestello.
3. Chiudere l'oblò.
4. Versare il detersivo e gli eventuali additivi.
5. Selezionare il programma, la temperatura e le opzioni.
6. Tenere premuto il tasto "Start" per circa un secondo.

NOTA:

Nei primi 15 minuti dopo l'avvio dei programmi “Cotone/Cotone Colorato” e “Sintetici” (senza Prelavaggio) è possibile aprire l'oblò per aggiungere altra biancheria. Operazione non possibile se si seleziona l'opzione “Rapido”.

I	INDICE
LA LAVATRICE ED I SUOI ACCESSORI	Pagina 109
AVVERTENZE AMBIENTALI	Pagina 110
NORME DI SICUREZZA	Pagina 110
TRASPORTO	Pagina 110
PREPARAZIONE DELLA BIANCHERIA	Pagina 111
DETERSIVO E ADDITIVI	Pagina 112+113
COME TINGERE E SBIANCARE	Pagina 113
COME SELEZIONARE IL PROGRAMMA / AVVIO DEL PROGRAMMA	Pagina 113
COME SCEGLIERE LE OPZIONI	Pagina 114
INDICATORE DELLE FASI DEL PROGRAMMA	Pagina 115
BLOCCAGGIO OBLÒ / FINE DEL PROGRAMMA	Pagina 115
MODIFICA / INTERRUZIONE DEL PROGRAMMA	Pagina 115
COME RIMUOVERE IL FILTRO PER CORPI ESTRANEI / COME SCARICARE L'ACQUA RESIDUA	Pagina 116
MANUTENZIONE E PULIZIA	Pagina 117
SICUREZZA BAMBINI	Pagina 117
GUIDA RICERCA GUASTI	Pagina 118
SERVIZIO ASSISTENZA	Pagina 119
ISTRUZIONI PER L'INSTALLAZIONE	Pagina 120

LA LAVATRICE ED I SUOI ACCESSORI

1. Piano di lavoro
2. Pannello comandi
3. Cassetto detersivo
4. Targhetta Service (all'interno dell'oblò)
5. Oblò

6. Maniglia di apertura dell'oblò

7. Per aprire l'oblò premere il tasto all'interno della maniglia e tirare.

8. Chiudere spingendo dolcemente (fino ad udire lo scatto di chiusura).

9. Sicurezza bambini (all'interno dell'oblò)

10. Filtro per corpi estranei (dietro lo sportellino)

11. Scarico acqua residua.

AVVERTENZE AMBIENTALI

- Imballo

Il materiale d'imballo è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio ⚙.

- Prodotto

La lavatrice è stata fabbricata con materiale riciclabile. Rottamarla seguendo le norme locali per lo smaltimento dei rifiuti. Prima di rottamarla, renderla inservibile staccando la spina e tagliando il cavo di alimentazione.

- Suggerimenti ecologici

- Se possibile, effettuare il lavaggio con un carico completo di biancheria (in funzione del programma selezionato), per sfruttare in modo ottimale energia e acqua.

- Per biancheria poco sporca o mediamente sporca, selezionare un programma senza prelavaggio.

- In caso di biancheria leggermente sporca, effettuare un lavaggio a bassa temperatura o selezionare un programma breve.

- Per carichi ridotti, premere il tasto “Mezzo Carico” 1/2 (se previsto), e ridurre la quantità di detersivo.

- Se si prevede di asciugare la biancheria in una asciugatrice, è consigliabile centrifugare la biancheria alla massima velocità (in funzione del programma selezionato). In questo modo l'asciugatura richiederà un minor consumo di energia elettrica.

- Non superare le dosi di detersivo indicate sulla confezione dal fabbricante.

- Utilizzare smacchianti solo se necessario.

NORME DI SICUREZZA

- Usare la lavatrice solo a scopo domestico.

- Accertarsi che l'installazione e il collegamento elettrico e idraulico siano effettuati secondo le istruzioni del fabbricante e secondo le norme di sicurezza locali in vigore (vedere "Istruzioni per l'installazione").

- Prima di qualsiasi operazione di pulizia e di manutenzione, disinserire la lavatrice o staccare la spina dalla presa di corrente.

- Se la lavatrice non è in funzione, disinserirla elettricamente e chiudere il rubinetto dell'acqua.

- Qualora l'oblò non si aprisse, non forzarlo.

- Non permettere ai bambini di giocare con la lavatrice né di entrare nel cestello. Non appoggiarsi all'oblò.

- Conservare il materiale d'imballo (sacchetti di plastica, pezzi di polistirolo, ecc.) fuori dalla portata dei bambini, in quanto potenziale fonte di pericolo.

- La lavatrice è conforme alle normative di sicurezza europee, alla Direttiva CE n. 93/68/CEE e EN 60555.

TRASPORTO

1. Togliere la spina dalla presa di corrente.

2. Chiudere il rubinetto dell'acqua.

3. Togliere i tubi di alimentazione e scarico acqua.

4. Eliminare i residui di acqua dai tubi e dalla lavatrice (vedere “Come scaricare l’acqua residua”).

5. Montare obbligatoriamente le staffe di protezione usate per il trasporto (vedere "Istruzioni per l'installazione").

PREPARAZIONE DELLA BIANCHERIA

1. Suddividere la biancheria secondo:

- Il tipo di tessuto/il simbolo riportato sull'etichetta

Cotone, tessuti misti, sintetici, lana.

- I colori

Separare i capi colorati da quelli bianchi. Lavare separatamente i capi colorati nuovi.

• Le dimensioni della biancheria

Lavare biancheria di dimensioni diverse per aumentare l'efficacia del lavaggio e distribuire meglio il carico all'interno del cestello.

• La biancheria delicata

Lavare separatamente la biancheria delicata: usare programmi speciali per Pura Lana Vergine 📂, tende o altri tessuti delicati. Togliere gli anelli dalle tende oppure chiudere le tende con gli anelli in un sacchetto di stoffa. Lavare solo biancheria adatta al lavaggio in lavatrice.

Lavare la biancheria di piccole dimensioni (ad es. calze di nylon, cinture ecc.) o con ganci (ad es. reggiseni) in appositi sacchetti o in federe con cerniera lampo.

2. Vuotare le tasche

Le monete, le spille di sicurezza e oggetti similari possono danneggiare seriamente la biancheria, il cestello e il serbatoio dell'acqua di lavaggio.

3. Chiusure

Chiudere le cerniere lampo, i bottoni e i ganci. Annodare insieme le cinture.

TRATTAMENTO DELLE MACCHIE

• Le macchie di sangue, latte, uovo, ecc. vengono solitamente eliminate durante il programma di lavaggio dall'azione automatica degli enzimi.
• Per le macchie di vino rosso, caffè, tè, erba, frutta, ecc. aggiungere lo smacchiante nel comparto 📄 del cassetto detersivo.
• Per le macchie tenaci, se necessario, trattare preventivamente la biancheria con smacchiatori.

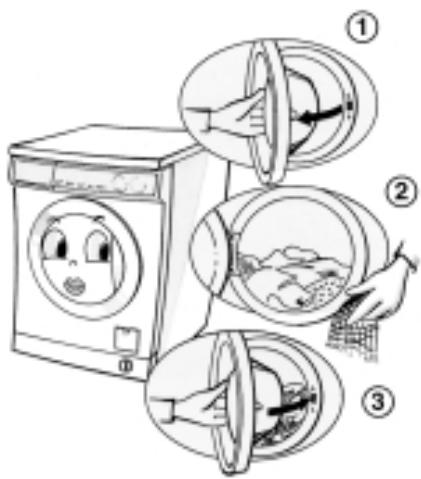

CARICAMENTO DELLA BIANCHERIA

1. Aprire l'oblò.
2. Dispiegare la biancheria e inserirla nel cestello senza comprimerla.
3. Chiudere l'oblò.

CARICHI CONSIGLIATI

Vedere tabella dei programmi separata.

Nota: il sovraccarico diminuisce l'efficacia del lavaggio e favorisce lo sgualcimento della biancheria.

DETERSIVO E ADDITIVI

SCELTA

La scelta del detersivo dipende:

• dal tipo di tessuto (cotone, sintetici, delicati, lana);
  Nota: per lana usare soltanto detersivi specifici;
• dal colore;
  • dalla temperatura di lavaggio;
• dal tipo di sporco.

Note:

• Eventuali residui bianchi sui tessuti scuri sono dovuti agli additivi insolubili contenuti nei detersivi moderni senza fosfati. Se si dovesse verificare questo inconveniente, scuotere e/o spazzolare la biancheria, oppure utilizzare detersivi liquidi.
• Conservare il detersivo e gli additivi in un luogo asciutto, fuori dalla portata dei bambini.
• Usare solo detersivi e additivi adatti a lavatrici automatiche ad uso domestico. Usare solo dolcificanti, decalcificanti e tinture adatti a lavatrici automatiche ad uso domestico.
• Non usare solventi (ad es. trielina, benzina). Non lavare in lavatrice tessuti trattati con solventi o liquidi infiammabili.

DOSAGGIO

Seguire le istruzioni riportate sulla confezione del detersivo secondo:

- il tipo di sporco;

• la quantità di biancheria;

• pieno carico: seguire le istruzioni del fabbricante;
• mezzo carico: 3/4 della dose consigliata per il pieno carico;
• carico ridotto (1 kg circa): metà della dose consigliata per il pieno carico;

- la durezza dell'acqua (chiedere eventuali informazioni all'Ufficio comunale di residenza): l'acqua dolce richiede una minore quantità di detersivo rispetto all'acqua dura.

Note:

• Un sovradosaggio può causare un'eccessiva formazione di schiuma. Ciò diminuisce l'efficacia del lavaggio. Il rilevatore della lavatrice impedisce di eseguire la centrifuga in presenza di eccessiva schiuma.
• Se il detersivo è insufficiente, la biancheria diventa grigiastra. Inoltre il calcare può danneggiare la serpentina e il cestello.

DUREZZA DELL'ACQUA

Categoria di durezza dell'acqua	Caratteristiche	Gradi tedeschi °dH	Gradi francesi °fH	Gradi inglesi °eH
1	dolce	0-7	0-12	0-9
2	media	7-14	12-25	9-17
3	dura	14-21	25-37	17-26
4	molto dura	oltre 21	oltre 37	oltre 26

Regolare la marcatura per la durezza dell'acqua nel cassetto detersivo in corrispondenza della durezza dell'acqua presente nella zona di installazione, spostando lateralmente la marcatura nella posizione desiderata.

INTRODUZIONE DEL DETERSIVO E DEGLI ADDITIVI

1. Estrarre il cassetto detersivo
2. Versare il detersivo
3. Programmi con prelavaggio e lavaggio principale
4. Programmi senza prelavaggio, solo lavaggio principale
   Se si utilizzano detersivi liquidi, togliere il dosatore colorato dal cassetto detersivo e inserirlo nel comparto 📊. La scala graduata sul sifone indica il dosaggio.
5. Ammorbidente e appretto (riempire solo fino al livello “max”)
6. Smacchiante
   • Anticalcare (per durezza dell'acqua 4)
7. Amido (preventivamente sciolto in acqua)

DETERSIVO E ADDITIVI

3. Richiudere bene il cassetto detersivo.

Note:

• Per evitare problemi di risciacquo in caso di impiego di detersivi in polvere concentrati, utilizzare i dosatori in commercio e caricare il detersivo direttamente nel cestello.
• Per i programmi con prelavaggio è possibile utilizzare per questa opzione detersivi liquidi.

Per il lavaggio principale impiegare quindi soltanto detersivo in polvere.

• Se si seleziona l'opzione "Partenza Ritardata" e si impiegano detersivi liquidi, utilizzare un dosatore e inserirlo direttamente nel cestello.
• In caso di utilizzo di ammorbidenti concentrati, aggiungere acqua nel cassetto detersivo fino all'indicatore di livello "max".

COME TINGERE E SBIANCARE

Per tingere: i prodotti reperibili in commercio sono solitamente composti da colore, fissatore e sale. Introdurre il colore, il fissatore e quindi il sale direttamente nel cestello vuoto. Solo successivamente caricare la biancheria.

• Utilizzare solo prodotti adatti a lavatrici automatiche.
• Seguire le istruzioni del fabbricante.
• Alla fine del ciclo di tintura le parti in plastica e gomma della lavatrice possono risultare colorate.

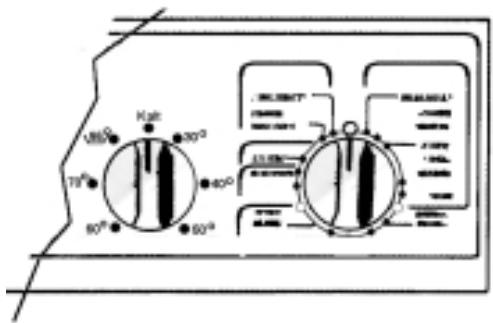

COME SELEZIONARE IL PROGRAMMA / AVVIO DEL PROGRAMMA

(Vedere anche la tabella dei programmi e la tabella dei consumi separate).

1. Aprire il rubinetto dell'acqua.

2. Portare la manopola del programmatore sul programma desiderato.
   L'accensione della spia di funzionamento indica che la lavatrice è inserita.

3. Portare la manopola del termostato sulla temperatura desiderata.

4. Se necessario, selezionare eventuali opzioni o la partenza ritardata (vedere capitolo successivo).

5. Tenere premuto il tasto “Start” per circa un secondo. (Selezionando l’opzione “Partenza Ritardata” ☉, il punto accanto al numero di ore definito lampeggia. Vedere anche opzione “Partenza Ritardata”).

3

2

COME SCEGLIERE LE OPZIONI

(Disponibili secondo il modello, vedere anche la tabella dei programmi separata).

Centrifuga

• Selezionare la velocità desiderata premendo il tasto.
• Indicatore: La velocità di centrifuga selezionata viene indicata su sfondo colorato.

Nota: ad ogni programma è assegnata una velocità di centrifuga massima.

Programma	Velocità di centrifuga max. in giri/min (secondo il modello)
Cotone / Cotone Colorato	1200	1100	1000	900	800	600
Sintetici	900*	900*	900*	900	800	600
Delicati	900*	900*	900*	900	800	600
Lana	900*	900*	900*	900	800	600
Risciacquo e Centrifuga	1200	1100	1000	900	800	600
Centrifuga Breve	900*	900*	900*	900	800	600

* Per una miglior cura dei capi, l'effettiva velocità di centrifuga è limitata a 900 giri/min.

Prelavaggio

• Indicato solo per biancheria molto sporca (ad es. sabbia, sporco tenace).
• Con prelavaggio la durata dei programmi aumenta di circa 15 minuti.

Anti Piega

• La biancheria rimane immersa nell'ultima acqua di risciacquo senza essere centrifugata per evitare che la biancheria stinga o si sgualcisca eccessivamente.
• Particolarmente adatto nei programmi “Lana”, “Delicati” e “Sintetici”, quando la biancheria non viene tolta dalla lavatrice subito dopo la fine del programma.
• Per terminare il programma: Premere nuovamente il tasto; la lavatrice effettua automaticamente la centrifuga adatta al programma di lavaggio prescelto.

Risciacquo Extra

• La durata del risciacquo viene prolungata e il livello dell'acqua aumentato per un migliore risciacquo della biancheria.
• Opzione particolarmente raccomandata in zone con acque estremamente dolci, per biancheria di neonati e persone allergiche.

Rapido R / →

• Selezionabile per lavaggi veloci ed economici.
• Particolarmente indicato per piccoli carichi di biancheria poco sporca.

Mezzo Carico 1/2

• Riduce il consumo di acqua soprattutto nella fase di risciacquo.
• Particolarmente adatto per biancheria poco sporca e per carichi ridotti, consentendo di diminuire anche la quantità di detersivo.

Eco ⊖

• La durata del lavaggio viene prolungata e la temperatura ridotta.
  Con questa opzione si risparmia energia (circa il 30%), ottenendo comunque buoni risultati di lavaggio.

Partenza Ritardata

• Possibilità di preselezionare l'avvio del programma con 1 - 9 ore di ritardo.
  Tenere premuto il tasto “Partenza Ritardata” o premerlo tante volte fino a visualizzare il numero di ore desiderato sul display digitale. Raggiunto il massimo ritardo possibile di 9 ore, il timer riprende da 0 premendo nuovamente il tasto.
• Dopo aver selezionato programma e opzioni, tenere premuto il tasto "Start" per circa un secondo. Viene visualizzato il tempo che rimane all'avvio del programma.
• È possibile modificare il numero di ore selezionato anche dopo aver premuto il tasto "Start". Anche in questo caso tenere premuto il tasto "Partenza Ritardata" o premerlo tante volte fino a visualizzare il numero di ore desiderato.
• Se è stata selezionata l'opzione "Partenza Ritardata" e si impiegano detersivi liquidi, utilizzare l'apposito dosatore e inserirlo direttamente nel cestello.

INDICATORE DELLE FASI DEL PROGRAMMA

L'indicatore delle fasi del programma segnala il ciclo di programma in corso.

Dopo l'avvio del programma l'indicatore si sposta da "Lavaggio", a "Risciacquo", a "Centrifuga"

muovendosi da sinistra verso destra, e a fine programma ritorna nella sua posizione di partenza, muovendosi verso sinistra.

BLOCCAGGIO OBLÒ / FINE DEL PROGRAMMA

BLOCCAGGIO OBLÒ

Una volta avviato il programma, l'oblò viene automaticamente bloccato fino alla fine del programma.

La spia "Sicurezza Oblò" si illumina.

Eccezione: nei primi 15 minuti dopo l'avvio dei programmi "Cotone/Cotone Colorato" e "Sintetici" (entrambi senza Prelavaggio) è possibile aprire l'oblò per aggiungere altra biancheria. Operazione non possibile se si seleziona l'opzione "Rapido".

Se la manopola del programmatore è posizionata su “0” o l'alimentazione elettrica viene interrotta, l'oblò si sblocca dopo circa 2 minuti.

ALLA FINE DEL PROGRAMMA

1. Il programma è terminato quando:

2. l'indicatore delle fasi non è più visibile,

3. la spia “Sicurezza Oblò” non è più illuminata.

4. Disinserire le opzioni selezionate premendo il relativo tasto.

5. Portare la manopola del programmatore sulla posizione "0".

La spia di funzionamento si spegne.

1. Aprire l'oblò e togliere la biancheria.
2. Chiudere il rubinetto dell'acqua.

Nota: lasciare l'oblò socchiuso per facilitare l'asciugatura del cestello.

MODIFICA / INTERRUZIONE DEL PROGRAMMA

PER MODIFICARE UN PROGRAMMA GIÀ SELEZIONATO

a. PER SELEZIONARE UN NUOVO PROGRAMMA O UNA NUOVA TEMPERATURA E PROSEGUIRE.

1. Selezionare un nuovo programma ed eventualmente una nuova temperatura.
2. Tenere premuto il tasto "Start" per circa un secondo.

Il nuovo programma viene proseguito partendo dalla stessa fase in cui il programma in corso era stato interrotto.

b. PER INTERROMPERE IL PROGRAMMA IN CORSO E AVVIARE UN NUOVO PROGRAMMA

All'avvio del nuovo programma non è necessario aggiungere altro detersivo, in quanto interrompendo un programma la lavatrice scarica poca acqua.

1. Tenere premuto il tasto "Start" per cinque secondi o fino ad udire chiaramente che il programma sta continuando.
2. Attendere fino a quando l'indicatore delle fasi del programma è ritornato nella sua posizione iniziale a sinistra e non è più visibile.

3. Portare la manopola del programmatore sulla posizione "0".

4. Portare la manopola del programmatore sul nuovo programma, selezionare la nuova temperatura ed eventualmente nuove opzioni.

5. Tenere premuto il tasto "Start" per circa un secondo.

PER INTERROMPERE UN PROGRAMMA - PAUSA

Per interrompere un programma in corso per un certo periodo di tempo e continuarlo successivamente:

1. Portare la manopola del programmatore sulla posizione "0".
2. Dopo l'intervallo di tempo desiderato riselezionare il programma.
3. Tenere premuto il tasto "Start" per circa un secondo. Il programma prosegue.

PER TERMINARE ANTICIPATAMENTE UN PROGRAMMA - SCARICO ACQUA

Per terminare anticipatamente il programma in corso e scaricare l'acqua di lavaggio:

1. Portare la manopola del programmatore su "Scarico Acqua".
2. Tenere premuto il tasto "Start" per circa un secondo.

L'acqua viene scaricata.

Aprire l'oblò soltanto dopo che l'indicatore delle fasi del programma è ritornato nella sua posizione iniziale a sinistra e la spia "Sicurezza Oblò" non è più illuminata.

COME RIMUOVERE IL FILTRO PER CORPI ESTRANEI / COME SCARICARE L'ACQUA RESIDUA

QUANDO RIMUOVERE IL FILTRO PER CORPI ESTRANEI?

• Controllare regolarmente, almeno due o tre volte all'anno, il filtro per corpi estranei e, se necessario, pulirlo.
• Quando la lavatrice non scarica regolarmente l'acqua o non esegue la centrifuga.
• Quando la pompa è ostruita da un corpo estraneo (bottoni, monete, spille di sicurezza, ecc.) IMPORTANTE: prima di procedere allo svuotamento, accertarsi che l'acqua di lavaggio si sia raffreddata.

COME RIMUOVERE IL FILTRO PER CORPI ESTRANEI

1. Spegnere la lavatrice (portare la manopola del programmatore su "0").
2. Aprire il coperchio del filtro per corpi estranei usando il dosatore colorato inserito nel cassetto detersivo.
3. Mettere una bacinella sotto il filtro.
4. Ruotare lentamente in senso antiorario l'impugnatura del filtro fino a portarla in posizione verticale, senza estrarla.
5. Aspettare che tutta l'acqua sia defluita nella bacinella.
6. Svitare completamente il filtro ed estrarlo.
7. Togliere eventuali corpi estranei dal filtro.
8. Verificare che la girante della pompa sia di nuovo mobile.
9. Reintrodurre il filtro e avvitare in senso orario fino a battuta (impugnatura in posizione orizzontale).
10. Chiudere il coperchio.
11. Versare 0,5 litri di acqua nel cassetto detersivo per riattivare il “Sistema Eco”.
12. Selezionare il programma e tenere premuto il tasto "Start" per circa un secondo.

QUANDO SCARICARE L'ACQUA RESIDUA?

• Per il trasporto della lavatrice.
- In un ambiente soggetto a gelo. Si consiglia di scaricare l'acqua residua dalla macchina al termine di ogni lavaggio.

COME SCARICARE L'ACQUA RESIDUA

Il tubo di scarico dell'acqua residua è posizionato nello zoccolo della lavatrice.

1. Ruotare la vite in plastica con l'angolo sottile e arrotondato dell'inserto colorato, presente nel cassetto detersivo, oppure utilizzando una moneta.
2. Estrarre lentamente il tubo di drenaggio per circa 15 cm. Rimuovere la chiusura.
3. Scaricare l'acqua in una bacinella piana sino a completo svuotamento. Quindi chiudere il tubo di drenaggio e riposizionarlo.
4. Al successivo uso, versare circa 1 litro di acqua nel cassetto detersivo per riattivare il “Sistema Eco”.

MANUTENZIONE E PULIZIA

MOBILE E PANNELLO COMANDI

• Utilizzare i normali detergenti impiegati per le pulizie domestiche (non utilizzare detersivi abrasivi).
• Asciugare con un panno morbido.

CASSETTO DETERSIVO

1. Sbloccare ed estrarre il cassetto premendo leggermente sulla leva nel comparto prelavaggio.
2. Estrarre i sifoni (sifone del comparto ammorbidente e dosatore colorato).
3. Risciacquare con acqua corrente.
4. Riposizionare il cassetto. Premere il sifone a battuta.

GUARNIZIONE DELL'OBLÒ

• Se necesario, pulire con un panno umido.
• Controllare regolarmente lo stato della guarnizione.

FILTRI DELL'ALLACCIAMENTO IDRICO

- Controllare e pulire periodicamente. Per lavatrici con tubo di alimentazione diritto (vedere figura):

1. Chiudere il rubinetto dell'acqua.
2. Svitare il tubo di alimentazione dal rubinetto.
3. Togliere il filtro e pulirlo.
4. Reinserire il filtro e avvitare il tubo di alimentazione al rubinetto dell'acqua.
5. Svitare il tubo di alimentazione dalla lavatrice.
6. Togliere il filtro dall'allacciamento della lavatrice utilizzando una pinza e pulirlo.

7. Inserire il filtro e riavvitare il tubo di alimentazione.

8. Aprire il rubinetto dell'acqua e verificare la tenuta dei collegamenti.

Per lavatrici con tubo Acqua Stop (vedere figura):

1. Chiudere il rubinetto dell'acqua.
2. Svitare il tubo Acqua Stop dal rubinetto.
3. Togliere solo il filtro mobile e pulirlo.
4. Reinserire il filtro e avvitare il tubo Acqua Stop al rubinetto dell'acqua.
5. Aprire il rubinetto dell'acqua e verificare la tenuta dei collegamenti.

FILTRO PER CORPI ESTRANEI

Controllare regolarmente, almeno due o tre volte all'anno, il filtro per corpi estranei e, se necessario, pulirlo (vedere "Come rimuovere il filtro per corpi estranei").

SICUREZZA BAMBINI

Ruotare con l'angolo spesso e arrotondato dell'inserto colorato, presente nel cassetto detersivo, oppure utilizzando una moneta la vite di plastica posta sul lato interno dell'oblò per evitare che la lavatrice venga utilizzata impropriamente.

1. Se la fessura è in verticale: l'oblò non si chiude.
2. Se la fessura è in orizzontale: l'oblò si può chiudere.

Tubo di alimentazione diritto

Acqua Stop

GUIDA RICERCA GUASTI

La lavatrice è dotata di funzioni di sicurezza in grado di riconoscere e segnalare eventuali guasti, reagendo in modo adeguato. Spesso si tratta di piccoli inconvenienti che possono essere risolti rapidamente.

La lavatrice non si avvia.

Verificare se:

• la spina è inserita nella presa di corrente,
- la presa di corrente è alimentata (utilizzando per es. una lampada da tavolo),
- l'oblò è stato chiuso bene (sicurezza bambini?),
- è stato selezionato il programma,
- è stato premuto il tasto "Start" per circa un secondo.

La lavatrice si blocca durante il programma.

È stato modificato il programma?

• In caso affermativo, proseguire il nuovo programma selezionato premendo il tasto "Start" per circa un secondo.
• Il programma è stato modificato per errore (per es. da un bambino): Riselezionare il programma desiderato e premere il tasto "Start" per circa un secondo. Il programma continua.

Non arriva acqua o ne arriva poca.

- Portare la manopola del programmatore su "0". Verificare anche se:

• il rubinetto dell'acqua è completamente aperto, l'alimentazione idrica (pressione dell'acqua) è adeguata;
• il tubo di alimentazione dell'acqua è piegato;
• i filtri dell'allacciamento idrico sono ostruiti (Vedere "Manutenzione e pulizia / Filtri dell'allacciamento idrico");
• l'acqua nel tubo di alimentazione è gelata. Riselezionare il programma desiderato e premere di nuovo il tasto "Start" per circa un secondo (non aggiungere detersivo per questo programma). Il programma continua.

La lavatrice non scarica acqua.

• Portare la manopola del programmatore su "0". Verificare se:
• il tubo di scarico è posizionato correttamente (vedere “Istruzioni per l'installazione”),
• la pompa è bloccata o il filtro per corpi estranei è ostruito (vedere “Come rimuovere il filtro per corpi estranei”).
  IMPORTANTE: prima di procedere allo scarico, verificare che l'acqua di lavaggio si sia raffreddata.

• l'acqua nel tubo di scarico è gelata.
Riselezionare il programma desiderato e premere di nuovo il tasto “Start” per circa un secondo (non aggiungere detersivo per questo programma). Il programma continua.
Se il guasto si ripresenta, contattare il Servizio Assistenza (vedere “Servizio Assistenza”).

La spia “Acqua Stop” si illumina (per lavatrici con Acqua Stop).

• Chiudere il rubinetto dell'acqua ed estrarre la spina dalla presa di corrente.
• Il sistema Acqua Stop può essere stato attivato da: a) un'eccessiva formazione di schiuma, b) una perdita nel tubo di alimentazione o nella lavatrice.
• Inclinare in avanti la lavatrice per scaricare l'acqua raccoltasi.

Quindi:

- Aprire il rubinetto dell'acqua (l'immediato afflusso di acqua alla lavatrice non ancora collegata alla rete indica la presenza di un guasto; richiudere il rubinetto e contattare il Servizio Assistenza).

- Reinserire la spina nella presa di corrente; il programma continua.

Se il guasto si ripresenta, contattare il Servizio Assistenza (vedere “Servizio Assistenza”).

La lavatrice vibra durante la centrifuga.

Verificare se:

• la lavatrice è livellata e tutti i piedini sono stati regolati (vedere “Istruzioni per l’installazione”).
• sono state rimosse le staffe di protezione per il trasporto.
  Prima della messa in funzione della lavatrice, togliere obbligatoriamente le staffe di sicurezza per il trasporto (vedere “Istruzioni per l’installazione”).

Alla fine del programma la biancheria non è centrifugata.

- La lavatrice è dotata di un sistema di identificazione e correzione carico sbilanciato. Per singoli capi di biancheria pesanti (tappetini da bagno, accappatoi) è possibile che questo sistema si attivi per ridurre automaticamente la velocità di centrifuga o persino per interrompere la centrifuga se dopo aver tentato più volte di avviare il ciclo, la lavatrice riscontra un carico eccessivamente sbilanciato.

- Se una volta terminato il programma la biancheria è ancora bagnata, aggiungere eventualmente altri capi e avviare ancora una volta il programma di centrifuga.

Residui di detersivo e additivi nel cassetto detersivo.

Verificare se:

• il sifone è posizionato correttamente e non è sporco (vedere “Manutenzione e pulizia / Cassetto detersivo”).
• arriva eventualmente poca acqua. I filtri dell'allacciamento idrico possono essere ostruiti (vedere "Manutenzione e pulizia / Filtri dell'allacciamento idrico").

SERVIZIO ASSISTENZA

Prima di contattare il Servizio Assistenza:

1. Verificare se non è possibile eliminare da soli i guasti (vedere “Guida ricerca guasti”).
2. Riavviare il programma per accertarsi che l'inconveniente sia stato ovviato.

Se dopo i controlli sopra specificati la lavatrice non funziona correttamente, contattare il Centro Servizio Assistenza più vicino.

Comunicare:

• una breve descrizione del guasto,
• tipo e modello,
  • la cifra dopo la parola SERVICE,

- il vostro indirizzo e numero di telefono completi.

ISTRUZIONI PER L'INSTALLAZIONE

STAFFAGGIO DI SICUREZZA PER IL TRASPORTO

La lavatrice è dotata di staffe di sicurezza al fine di evitare danni alla parte interna della stessa durante il trasporto.

Prima della messa in funzione della lavatrice, togliere obbligatoriamente lo staffaggio di sicurezza per il trasporto (figura 1).

1. Allentare le quattro viti con la chiave in dotazione (figura 2).
2. Svitare le viti a mano.
3. Trattenere la vite e toglierla facendola passare attraverso la parte più grande del foro.
4. Chiudere i fori resi liberi con gli appositi cappucci in plastica, facendoli scorrere in direzione della freccia dalla parte più ampia alla parte più stretta, fino al loro fissaggio e arresto (figura 3).
5. Conservare lo staffaggio di sicurezza.

Nota:

Qualora la lavatrice necessiti di essere trasportata, sollevare i cappucci in plastica con un cacciavite, spostarli in senso contrario a quello indicato dalla freccia ed estrarli. Quindi ripetere l'operazione di fissaggio dello staffaggio di sicurezza in sequenza inversa.

Fig. 2

Fig. 3

ISTRUZIONI PER L'INSTALLAZIONE

INSTALLAZIONE

• Installare la lavatrice su un pavimento stabile e livellato, possibilmente in un angolo del locale.
• Controllare se tutti e quattro i piedini sono ben fermi e stabili sul pavimento, verificare che la posizione della lavatrice sia esattamente orizzontale (usare una livella a bolla d'aria).

• Qualora il pavimento non fosse liscio o perfettamente livellato, compensare le piccole irregolarità svitando o avvitando i quattro piedini della lavatrice (non inserire spessori in legno, cartone o similari sotto i piedini).

• Allentare il controdado con l'attrezzo in dotazione.

• Regolare il piedino manualmente.
• Stringere il controdado in senso antiorario verso la lavatrice.
• In caso di installazione su pavimenti con travi in legno, posizionare la lavatrice su un pannello di compensato dalle dimensioni di 60 x 60 cm e dallo spessore di min. 3 cm. Fissare il pannello al pavimento.

PIANO DI SICUREZZA / PIANO DI LAVORO

Installare la lavatrice solo sotto un piano di lavoro continuo.

La lavatrice può essere installata solo impiegando la serie di elementi del piano di sicurezza UBS.

• Estrarre la spina dalla presa di corrente.
• Togliere le viti di fissaggio del piano di lavoro poste nella parte posteriore della lavatrice.
• Far scorrere all'indietro il piano di lavoro fino al fermo ed estrarlo sollevandolo. Effettuare il montaggio della serie di elementi del piano di sicurezza secondo le istruzioni relative.
• Stringere nuovamente le viti di fissaggio.

DIMENSIONI DELL'APERTURA DI INSTALLAZIONE

Larghezza 600 mm

Altezza 825 mm

Profondità 600 mm

ATTENZIONE:

Collegare elettricamente la lavatrice solo dopo aver montato il piano di lavoro o la copertura intermedia.

ISTRUZIONI PER L'INSTALLAZIONE

ALIMENTAZIONE DELL'ACQUA

• Alimentazione: solo acqua fredda.
• Rubinetto dell'acqua: attacco filettato per tubo flessibile di 3/4".
• Pressione dell'acqua: 10-100 N/cm ² (1-10 bar).

TUBO DI ALIMENTAZIONE

1. Inserire il filtro in dotazione all'estremità nel collegamento tra il tubo flessibile e il rubinetto.
2. Avvitare a mano il tubo flessibile di alimentazione acqua al rubinetto. Sistemare il tubo flessibile facendo attenzione che non ci siano né pieghe, né strozzature.
3. Verificare la tenuta dei collegamenti aprendo completamente il rubinetto dell'acqua.
4. Se la lunghezza del tubo fosse insufficiente, sostituire il tubo flessibile con un tubo fisso (min. 10 bar, omologato a norma EN 50065) di lunghezza adeguata.
5. Controllare periodicamente lo stato del tubo flessibile di alimentazione e sostituirlo se necessario.
6. È possibile allacciare la lavatrice senza dispositivo di blocco del riflusso.
7. Osservare le norme locali vigenti dell'ente di erogazione dell'acqua.

ACQUA STOP (se previsto)

• Il tubo flessibile di alimentazione e la scatola in plastica contengono componenti elettrici.
• Non tagliare quindi il tubo flessibile né immergere la scatola di plastica in acqua.
• Se il tubo flessibile è danneggiato, disinserire immediatamente la lavatrice dalla rete elettrica.

Se la lunghezza del tubo è insufficiente, sostituirlo con un tubo flessibile Acqua Stop di tre metri di lunghezza (disponibile presso il Servizio Assistenza o i rivenditori). Tale operazione deve essere eseguita soltanto da un elettricista qualificato.

ISTRUZIONI PER L'INSTALLAZIONE

SCARICO DELL'ACQUA

• Allacciamento del tubo flessibile di scarico. Togliere dal cestello il gomito in dotazione e fissarlo all'estremità libera del tubo di scarico.
  Collegare il tubo flessibile di scarico al sifone oppure agganciarlo al bordo di un lavabo o di un lavello con il gomito (vedi figura). I lavandini normali non sono adatti allo scopo.

Altezza di scarico max.: 1,25 m

Se fosse necessario l'uso di una prolunga, utilizzare un tubo flessibile dello stesso tipo. Stringere con fascette i punti di collegamento.

Lunghezza max. del tubo di scarico: 2,50 m.

Importante:

Sistemare il tubo flessibile di scarico evitando pieghe e strozzature, e fissarlo affinché non cada durante il funzionamento della lavatrice.

COLLEGAMENTO ELETTRICO

• Osservare le disposizioni in vigore dell'ente di erogazione dell'energia elettrica locale.
• Il collegamento elettrico deve essere effettuato soltanto mediante una presa con messa a terra e installata secondo le norme in vigore. La messa a terra è prescritta per legge. Il produttore declina qualsiasi responsabilità per eventuali danni a persone, animali domestici o cose, derivanti dalla mancata osservanza delle specifiche succitate.
• I dati relativi alla tensione, alla potenza assorbita e alla necessaria protezione sono riportati sul lato interno dell'oblò.
• La linea del collegamento di rete deve essere sostituita soltanto da un elettricista qualificato.
• La lavatrice è conforme alle normative di sicurezza europee, alla Direttiva CE n. 93/68/CEE e EN 60555.
  • Non utilizzare cavi di prolunga o prese multiple.
