MANUALE UTENTE WMD 77107 BEKO

Non posizionare mai la lavatrice su pavimenti con tappeti. La mancanza di aria dal basso potrebbe provocare il surriscaldamento delle parti elettriche. Ciò più provocare malfunzionamenti della lavatrice.
- Se il cavo di alimentazione o la spina sono danneggiati, chiamare un tecnico autorizzato.
- Inserire il flessibile di scarico all'apposto bocchettone per evitare perdite e consentire alla lavatrice di caricare e scaricare l'acqua secondo quando richiesto. è importantissimo che l'ingresso dell'acqua e i flessibili di scarico non siano piegati, compressi o rotti quando la lavatrice viene posizionata dopo l'installazione o a seguito di interventi di pulizia.
- La lavatrice è stata progettata per continuare a funzionareanche in caso di interruzione. Quando la corrente elettrica viene ripristinata, la lavatrice non riprenderà il suo programma. Premere il pulsante "Avvio/Pausa/Cancella" per 3 secondi per annullare il programma (vedi, Cancellazione di un programma)
- Potrebbe esserci dell'acqua all'interno della lavatrice al momento della consegna. Si tratta di acqua derivante dal processo di controllo ed è assolutamente: non danneggia la vostra lavatrice.
- Alcuni dei problemi che potreste incontrare sono essere causati dall'infrastruttura. Premere il pulsante "Avvio/Pausa/Cancella" per 3 secondi per annullare il programma prima di chiamare il servizio di assistenza.

Primoutilizzato

• Effettuate il primo lavaggio a lavatrice vuota, utilizzato del detersivo e scegliendo il programma "Cotone 90^ ".
• Quando si installa la lavatrice, assicurarsi che i rubinetti di acqua calda e fredda siano collegati in modo corretto.
• Se il valore corrente del fusabile in casa è minore di 16 ampere, consultare un elettricista qualificato e far installare un fusabile da 16 ampere.
• Quando si usa con oswana un trasformatore, assicurarsi che I'installazione di messa a terra sia effettuata da un elettricista qualificato. La nostra Società non sare responsabile di danni provocati dall'utilizzo della lavatricecenceswana messa a terra.
• Conservare gli imballaggi fuori della portata dei bambini o smaltirli secondo quando previsto dalle normative vigenti.

Uso designato

• Questo prodotto è progettato per un uso domestico.
  L'elettrodomestico più essere utilizzato esclusivamente per il lavaggio e il risciacquo di tessuti che in etichetta prevedano tale tipo di

lavaggio.

Istruzioni di sicurezza

• Collegare l'elettrodomestico a una presa di terra appropriata, protetta da un fusibile di capacité adeguata.
• I flessibili di carico e scarico devono essere fissati in maniera corretta e presentarsi non danneggiati.
• Prima di avviare la lavatrice, disponre il flessibile di scarico in un catino per la raccolta dell'acqua o nella vasca da bagno. Attenzione: vi è il rischio di ustione a causa della temperatura elevata dell'acqua di lavaggio!
  Non après mai lo sportello né togliere il filtramentoentre vi è ancor dell'accua nel cestello.
• Scollegare la lavatrice alla presa elettrica quando non è in uso.
  Non lavare mai l'elettrodomestico con un flessibile per l'acqua! C'è il rischio di shock elettrico!
  Non toccare mai la spina con le mani bagnate. Non utilizzato la lavatrice se il cavo di alimentazione o la spina sono danneggiati.
• Per malfunzionamenti che non possono essere risolti utilizzando le informazioni contene nel manuale di funzionamento:
• Spagnere la lavatrice, scollegarla, chiudere il rubinetto dell'acqua e contattare il centro di assistenza clienti. Fate riferimento al vostro agente locale o a un centro per lo smaltimento dei rifiuti per averve informazioni sullo smaltimento della lavatrice.

Se ci sono bambini...

• Tenere i bambini lontani alla lavatrice quando esta è in funzione. Non lasciarli giocare con la lavatrice.
• Chiudere lo sportello quando si lascia il locale in cui si trova la lavatrice.

2 Montaggio

Rimozione dei rinsforzi dell'imballaggio

Ribaltare la lavatrice per rimuovere i rinforzi dell'imballaggio. Tirare il nastro per rimuovere i rinforzi dell'imballaggio.

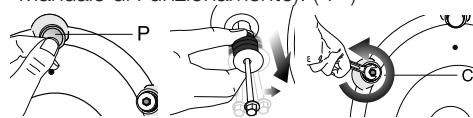

Apertura dei blocchi di trasporto

Prima di azionare la lavatrice, è necessario rimuovere rimossi i bulloni di sicurezza per il trasporto. In caso contrario la lavatrice subira dei danni!

1. Allentare tutti i bulloni con un'apposita chiave, sino a quando ruoteranno liberamente ("C").
2. Rimuovere i bulloni di sicurezza di trasporto ruotandoli.
3. Inserire i coperchietti nei fori del pannello posteriore (continuti nel sacchetto allegato al Manuale di Funzionamento). ("P")

i Conservare i bulloni di sicurezza in un postosicuro per riutilizzarli in caso di ulterioritrasporti.
i Non spostare mai l'elettrodomestico senza avere dapprima ripristinato i bulloni di sicurezza.

Regolazione dei piedini

Nonutilizzarealcun utensileperallentareicontrodadi,inquanto potrebbero subiredeidanni.

1. Allentare manualmente (senza alcun utensile) i controdadi posti sui piedini.

1. Regolare i piedini finché l'elettrodomestico non raggiunge una posizione orizzontale e salda.
2. Importante: Serrare nuovamente tutti i controdadi.

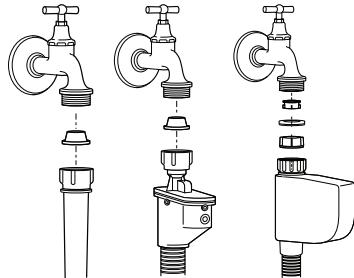

Collegamento della rete idrica.

Important:

Per consentire il funzionamento della lavatrice, la pressione della rete deve essere compresa tra 1 e 10 bar (0,1 - 1 MPa).
- I flessibili specifici in dotazione con la lavatrice sono collegati alle valvole di ingresso dell'acqua sulla lavatrice.

• Per evitare perdite di acqua che potrebbero verificarsi nel punti di collegamento, sono presenti dei sigilli in gomma sul flessibile o nella confezione (4 pezzi per i modelli con ingresso doppio dell'acqua e 2 pezzi per gli altri modelli). Questi sigilli devono essere usati sul rubinetto e sui terminali di collegamento alla lavatrice. Il lato piano del flessibile dotato di filtering devesse essere collegato al rubinetto dell'acqua, perché il lato a gomito devese essere collegato alla lavatrice. Serrare accuramente i dati del flessibile a mano; non utilizzato chiavi per serrare i dati.
• I modelli con ingresso singolo dell'accua non devono essere collegati al rubinetto dell'accua calda.

Quando si riposizione l'elettrodomestico a seguito di manutenzione o di pulizia, fare attenzione a non piegare, comprere o bloccare i flessibili.

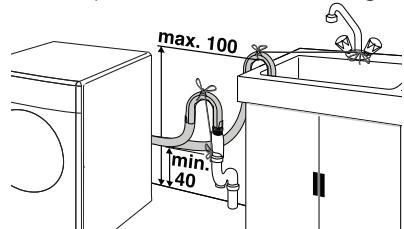

Collegamento dello scarico

Il flessibile per lo scarico dell'acqua cui èssere collegato al muro laterale di un lavandino o di una

vasca. Il flessibile di scarico deve essere collegato in maniera adeguata, per evitare che fuoriesca dal suo alloggiamento.

Important:

L'estremità del flessibile deve essere collegata direttamente alla fognatura o al lavandino.
- Il flessibile delve essere installato ad un'altezza minima di 40 cm e massima di 100 cm.
- Nel caso in cui il cavo venga sollevato dopo essere stata a livello o in prossimità del pavimento (a meno di 40 cm dal suolo), lo scarico dell'acqua risultata più difficoltàtoso e la biancheria potrebbe uscire ancora bagnata.

• Il flessibile deve essere inserto nella scarico per più di 15 cm. Se è troppo lungo, potrebene necessario accorciarlo.
• La lunghezza massima dei flessibili combinati non deve superare 3,2 mt.

Collegamento elettrico

Collegare l'elettrodomestico a una presa di terra appropriata, protetta da un fusibile di capacité adeguata.

Important:

Il collegamento delve essere effettuato in ottemperanza ai regolamenti vigenti.
- La tensione e la protezione dei fusibili consentita sono precisati nella sezione "Specifiche tecniche".
Il voltaggio dell'apparecchio deve corrispondere al proprio voltaggio.
Non è auspicabile effettuare un collegamento tramite prolonghe o multiplicatori.

An cavo danneggiato delve essere sostituito da un elettricista qualificato autorizzato.

L'elettrodomestico delve essere utilizzato solo\ dopo essere stato riparato! C'è il rischio di\ shock elettrico!

3 Preparativi per il lavaggio

Preparazione dei capi da lavare

Gli indumenti con accessori in metallo, quali reggiseno, cinture e bottoni metallici sono danneggiare la lavatrice. Eliminare gli accessori metallici oppure disponre l'indumento in un sacchetto, in una federa o in un ausilio analogo.

• Selezionare il bucato in base al tipo di tessuto, al colore, al livello di sporco e alla temperatura di lavaggio consentita.Seguire sempre le istruzioni sull'etichetta dell'indimento.
• Inserire i capi più piccoli, quali calze da bambini e collant di nylon, in un apposto sacchetto, in una federa o in un ausilio analogo. In quello modo eviterete che i vostri capi vadano smarriti.
• Scegliere il programma corretto per i capi che recano scritto in etichetta "lavare in lavatrice" o "lavare a mano".
  Non lavare insieme capi bianchi e colorati. I capi in cotone nuovi o di colori scuri possono perdere colore. Lavarli separatamente.
  Utilizzare solo coloranti e smacchiatori adatti per l'utilizzo con la lavatrice. Seguire sempre le istruzioni indicate sulla confezione.
• Lavare pantaloni e capi delicati girandoli al rovescio.

Corretta capacità di carico

i Vedere per cortesia le informazioni fornite nelle "Tabella Programma!" Il lavaggio risulterà meno accurato se la lavatrice è troppo carica.

Sportello

Mentre il programma è in corso si accenderanno le spie del blocco sportello e il symbolo Sportello Chiuso si accenderanno (Figura 3-13). Lo sportello pourrait essere aperto solo quando il symbolo si spegne.

Detersivi e ammorbidenti

Cassetto del detersivo

Il cassetto del detersivo è suddiviso in tre comparti:

il distributore del detersivo cui si sono delle due tipi, in funzione del modello della lavatrice.

• (l) per il prelimavaggio
• (II) per il lavaggio principale
• (III) sifone
• (per l'amorbidente)

Detersivo, ammorbidente e altri detergenti

Aggiungere il detersivo e l'ammorbidente prima di avviare il programma di lavaggio

Non après mai il cassetto del detersivo quando il programme è in corso!

Se si utilizes un programma che non prevece il prelimavaggio, non inseire detersivo nella vaschetta del prelimavaggio (compartimento n. l).

Quantità di detersivo

La quantità di detersivo da utilizzato dipende dal volume di biancheria, dal grado di sporco e alla durezza dell'acqua.

Non utilizzato quantità superiore a quello indicate sullo confazione del detersivo, per evitare la formazione eccessiva di schiuma, il risciacquo inadeguato. Inoltre risparmiere tet denaro e non inquinere t'ambiente.
- Non superare mai il segno di livello ( > < ). In caso contrario l'ammorbidente andr'a persona essere essere utilizzato.
Nonutilizzare detersivo liquido se desiderate effettuare il lavaggio in modalità programmata.

4 Scelta del programma e funzionamento dell'asciugatrice

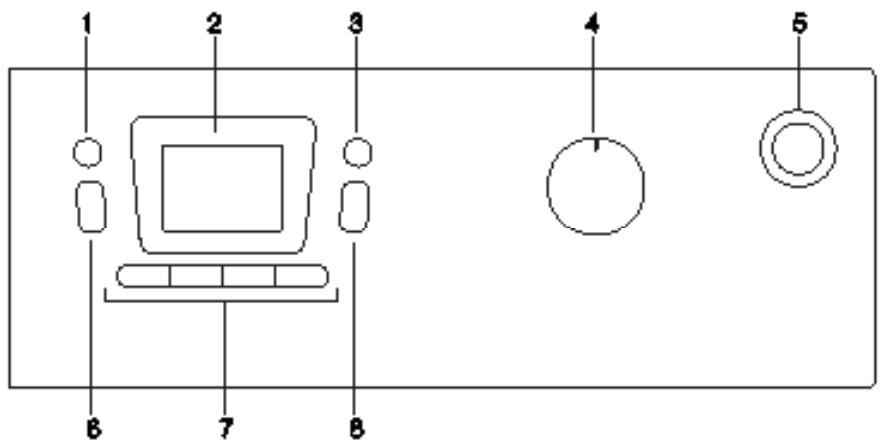

Quadro di lavoro

Figura 1

1 - Manopola di selezione velocità della centrifuga
2 - Display
3 - Pulsante di regolazione della temperatura
4 - Manopola di selezione del programma

5 - Pulsante accensione/spegnimento
6 - Tasto ritardo di tempo (+/-)
7 - Pulsanti funzioni ausiliarie
8 - Pulsante Avvio/Pausa/Annulla

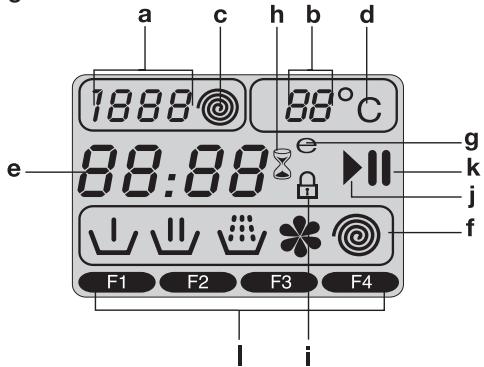

Simboli del display

2.a - Indicatore Velocità centrifuga
2.b - Indicatore Temperatura
2.c - Simbolo Centrifuga
2.d - Simbolo Temperatura
2.e - Indicatore Tempo Rimanente e Partenza Ritardata
2.f - Simboli Indicatore Programma (prelavaggio/ lavaggio principale/risciacquo/ammorbidente/ centrifuga)
2.g - Simbolo Economia
2.h - Simbolo Partenza Ritardata
2.i - Simbolo Chiusura Sportello
2.j - Simbolo Avvio
2.k - Simbolo Standby
2.1 - Simboli Funzioni Ausiliarie

Figura 2

Accensione della lavatrice

Collegare la lavatrice alla presa di corrente. Girare completeness il rubinetto. Controllare che i flessibili siano collegati correttamente. Mettere il bucato nell'asciugatrice: Aggiungere detersivo e ammonbidente. Premere il tasto "On/Off".

Selezione del programma

Selezione are the programma appropriato da la tabella di selezione dei programmi in base al tipo, alla quantità e al grado di sporcizia del bucato e la temperature di lavaggio. i.

Ruotare la Manopola di Selezione del Programma sulla modalità che si desidera usare per lavare il bucato.

Appaioni sono la temperatura e la velocità di centrifuga consigliate per quel programm.

Premere il pulsante Avvio/Pausa Cancella, per avviare il programma.

Programmi principali

In base al tipo di tessuto sono disponibili i seguenti programmi principali:

Cotone

Con questo programma è possibile lavare capi in cotone resistenti. Il bucato sarelavato con movimenti vigorosi per un lungo ciclo. Consigliato per gli articoli in cotone (come lenzuola, federe e set da letto,asciugamani e accappatoi,ecc.).

Sintetici

Con quelloprogramma èpossible lavare capi

in cotone resistenti. Lavaggi con movimenti più delicati e un ciclo di lavaggio più breve del programma di lavaggio del "Cotone". É consigliato per indumenti sintetici (come gonne, camicette, e indumenti misti cotone/sintetici, ecc.). Per tende e pizzi si consiglia il programma "sintetici 40" con prelavaggio e funzioni antigrinze. Senza mettere detersivo dello scomparto pre-lavaggio. Nello scomparto principale delve esseregresso meno detersivo, poiché troppa schiuma potrebbe danneggiare la struttura dei tessuti (pizzo).

Lana

Con quelloprogramma è possibile lavare capi in lana. Selezionare la temperatura appropriata secondo I'etichetta dell'indumento. Si raccomanda di usare detersivo per lana.

Programmi addizzionali

E inoltre disponibile una quantità di programmi speciali per casi speciali:

I programmi addizzionali sono differire in funzione del modello della lavatrice.

- Babycare

Una durata di riscaldamento più lunga e un ciclo di risciacquo addizionale forniscono maggiore igiene. Consigliata per indumenti di neonati e indumenti indossati da personne allergiche.

- Lavaggio a mano

Con quello programma sare possibile lavare indumenti in lana/delicati che portano I'etichetta "non lavare in lavatrice" per i quali si raccomanda il lavaggio a mano. Esso lava con movimenti molto leggeri perché danneggiare gli indumenti..

- Daily Xpress

Questo programma è usato per lavare velocemente una piccola quantità di indumenti in cotone poco sporchi e ricerca macchie Ad es.: Accappatoi, copripiumoni, abiti sportivi, capi di uso quotidiano, ec. usati una sola volta.

Super 40

Questo programma lava per un lungo periodo a 40^ e fornisce lo stesso risultato del programma "Cotone 60^ ", e quindi risparmia energia. Esso è adatto a indumenti per cui non è possibile usare il programma "Cotone 60^ ".

- Lavaggio bucato scuro

Usare quello programma per lavare il bucato di colore scuro o il bucato colorato che non si vuol far scolorire. Questo programma lava il bucato con lenti movimenti meccanici e a bassa temperatura. Consigliamo di use detersovliguido o per lana per il bucato di colore scuro.

- Mix 40

Questa programmapuòessereutilizzato per lavare cotone e sinteticini insieme.Senza doverli suddividere.

- Intensivo

Con quello programma è possibile lavare capi in cotone resistenti molto sporchi. Questo programma lava i capi più a lungo e ha un ciclo di risciacquo in più rispetto al programma "Cotone".

Con quello programma è possibile lavare capi in cotone resistenti molto sporchi che si desidera risciacquare gentilmente.

- Maglie

E possibile usare quello programma per lavare camice in cotone, sintetici e capi in misto sintetico.

Simbolo Economia

Mostra i programmi a risparmio energetico e le impostazioni di temperatura.

Dal momento che i programmi "Intensivo" e "Igliene" sono caratterizzati da una lunga durata e da temperature elevate, in modo da garantire l'igiene, il Simbolo "Economia" non si illuminerà.

Programmi speciali

Per applicazioni specifiche, selezionare uno dei seguenti programmi.

Risciacquo

Questo programma è usato quando si devere risciacquare o inamidare separatamente.

- Centrifuga + Pompa

Questo programma centrifuga con i massimi giri possibili nell'impostazione di default dopo che l'acqua è scaricata alla lavatrice

Per il bucato delicato usare una velocità di centrifuga inferiore.

Selezione della temperatura

Quando viene selezionato un nuovo programma, la temperatura preimpostata per quel programma viene visualizzata sull'indicatore della temperatura (7b).

Per cancellare la temperature, premere il tasto della temperature. La temperature scende a intervalli di 10^ .

La selezione della temperatura fredda viene indicata con il symbolo “-”.

90°C	Capi in cotone bianchi di medio sporco e teli (es: Tovaglie, asciuga-mani, lenzuola)
60°C	Capi e teli in cotone bianchi/colorati di medio sporco o indumenti sintetici (es. Gonne, camicie da notte, pi-giama e teli e indumenti bianchi poco sporchi (es. Biancheria intima)
40°C30°C Freddo	indumenti che possono spiegazzarsi inclusi i sintetici e i capi in lana e delicati.

Selezione velocità centrifuga

Quando si selezione un nuovo programma, la massima velocità di centrifuga del programma selezionato è visualizzata sull'indicatore di velocità di centrifuga.

Diminuire la velocità di centrifuga, premere il tasto "Centrifuga". La velocità di centrifuga diminuisce in modo graduale. Poi saranno migliorati rispettovamente le opzioni attesa e risciacquo, assenza di centrifuga

Attesa risciacquo è molto con i simboli“, e nessuna centrifuga con“.

se non si tolgono i capi alla lavatrice immediatamente dopo il ciclo, è possible usare la funzione trattieni risciacquo per evitare che si riempiano di grinze quando non c'è acqua nella macchina. Con这一点a funzione, il bucato sare conservato nell'accua di risciacquo. Se si desidera centrifugare il bucato durante la funzione di attesa risciacquo:

• Regolare la velocità della centrifuga
• Premere il tasto "Avvio/Pausa/Annulla". Riepilogo del programma. La lavatrice scarica l'acqua e centrifuga il bucato.

E' possibile usare la funzione centrifuga per scaricare l'acquaenza centrifugare alla fine del programma

Tabella di programma e consumo.

IT						Funzione ausiliaria
Programma (°C)		Carico max.(Kg)	Consumo d'acqua (l)	Consumo energia(KWh)	Velocità max. ***	Prelavaggio	Rapidò	Extra risciacquo	Anti-graze	Extra acqua	Risciacquo Agglutivo	Pet hair removal	°C gamma temperature selezionabile
Cotone	90	7	54	2.70	1600	•	•	•	•	•	•	•	90-Freddo
Cotone	60**	7	52	1.19	1600	•	•	•	•	•	•	•	90-Freddo
Cotone	40	7	64	0.72	1600	•	•	•	•	•	•	•	90-Freddo
Intensivo	60	7	66	1.40	1600			*	•		•		60-40
Babycare	90	7	66	2.70	1600			*			•		90-30
Sintetici	60	3	45	1.00	1000	•	•	•	•	•	•	•	60-Freddo
Sintetici	40	3	45	0.45	1000	•	•	•	•	•	•	•	60-Freddo
Mix 40	40	3.5	45	0.55	1000	•	•	•	•	•	•	•	40-Freddo
Lana	40	1.5	56	0.30	1000			•		•	•		40-Freddo
Super 40	40	7	52	0.90	1600						•		40
Lavaggio a mano	30	1	40	0.25	1000								30-Freddo
Daily Xpress	90	7	60	2.00	1400			•			•		90-Freddo
Daily Xpress	60	7	60	1.15	1400			•			•		90-Freddo
Daily Xpress	30	7	70	0.20	1400			•			•		90-Freddo
Lavaggio bucato scuro	40	3	82	0.55	1000			*			•		40-Freddo

:Selezionabile
: Selezionato automaticamente, non annulabile.
**: Etichetta Energia programma (EN 60456)
** Se la velocità massima di centrifuga dell'elettrodomestico è inferiore, la scelta può essere fattà fino alla velocità massima di centrifuga.
- : Vedere la descrizione del programma per il carico massimo.

i Le funzioni ausiliarie nella tabella variano in funzione del modello della lavatrice.
Il consumo di acqua ed energia potrebbe differiscono da suddetta tabella in base alla pressione, alla durezza e alla temperatura dell'acqua, alla temperatura ambiente, al tipo e alla quantità di bucato, alla scelta di funzioni ausiliarie e a modifiche di voltaggio elettrico.
La durata del programma sare visualizzata sullo schermo della lavatrice secondo la propria scelta.

Funzioni ausiliarie

Selezione funzione ausiliaria

Se viene scelta una funzione ausiliaria che non delve essere selezionata insieme a un funzione precedentamente selezionata, la funzione selezionata per prima sare cancellata e l'ultima funzione ausiliaria rimarra attiva.

Es.: Se si desidera selezionare prima il prelimavaggio e poi il lavaggio veloce,il prelimavaggio sare annullato e il lavaggio veloce restera attivo.

Una funzione ausiliaria che non è compatible con il programma non può essere selezionato. (Vedere "Tabella di selezione programmata")

- Prelavaggio

Quando si sceglique.thisa funzione, il display mostrera il simbolo "F1".

• Conviene effettuare il prelimavaggio solo con bucato molto sporco. Senza prelimavaggio, si risparmia energia, acqua, detersivo e tempo.

• Il prelimavaggio除去的物语。

Rapido

Con esta funzione, la durata del lavaggio viene ridotto. Il symbolo "F2" compare sul display.

• Usare esta funzione per quantità ridotte o per bucati molto sporchi.

- Extra risciacquo

Quando si selezione esta funzione, lavaggio e risciacquo avengono con acqua abbondante. Il symbolo "F3" compare sul display.

- Extra acqua

Quando si seleziona esta funzione, lavaggio e risciacquo avengono con acqua abbondante nei programmi "Cotone", "Sintetici", "Delicati" e "Lana".

Usare esta funzione per I delicate che raggrinziscono migliorante.

i Quando si selezione esta funzione ausiliaria, caricare la macchina con metà del carico massimo specificato nella tabella del programma.

- Anti-grinze

Con esta funzione, il movimento del cestello e la velocità di centrifuga saranno diminui per evitare grinze. Inoltre, il lavaggio è portato ad un livello di acqua superiore. Il significo "F4" compare sul display.

• Usare esta funzione per I delicate che raggrinziscono lavorante.

i Quando si selezione esta funzione ausiliaria, caricare la macchina con metà del carico massimo specificato nella tabella del programma.

Display tempo

Una volta selezionato il programma, il display elettronico在哪 tempo rimanente. Il tempo è molto in ore e minuti come "01:30".

Tempo di ritardo

Con la funzione "Ritardo di tempo" L'avvio del programma cui sono nelle posticipato di 24 ore.

L'impostazione può essere fattà ad intervalli di 30 minuti.

Aprire lo sportello, posizionare la biancheria e introdurre il detersivo nel cassetto. Selezionare il programma di lavaggio, la temperatura, la velocità di centrifuga e se necessario selezionare le funzioni ausiliarie. Premere i pulsanti "partenza ridartdata" "+"e-"per impostare il tempo desiderato. Il simbolo Ritardo lampeggia. Premere il tasto "Avvio/ Pausa/Annulla". A quel punto il timer della partenza ritardata inizIERà il conto alla rovescia. Il simbolo Ritardo si accende. Il simbolo Avvio si accende. Il segno":"" nel mezzo del tempo a display accenderà la spia.

• Durante il tempo precedente alla partenza ritardata, potra essere caricata altra biancheria. Alla fine del conto alla rovescia del rìtarò, il simbolo relativo si spegne e i lavaggio iniziza secondo la durata del programma visualizzato.

Modifica del tempo di partenza ritardata

Per cancellare il tempo durante il conto alla rovescia: Premere il tasto "Avvio/Pausa/Annulla". : " al centro del display smette di lampeggiare. Il symbolo Standby si accende. Il symbolo Ritardo lampeggia. Il symbolo Avvio si spegne. Premere i pulsanti "partenza riadatadata" "+" e "- per impostare il tempo desiderato. Premere il tasto "Avvio/Pausa/Annulla". Il symbolo Ritardo si accende. Il symbolo Standby si spegne. Il symbolo Avvio si accende. ": nel mezzo del tempo a display accenderà la spia.

Annullamento della partenza ridata

Per annullare il tempo durante il conto alla rovescia e avviare il programma:

Premere il tasto "Avvio/Pausa/Annulla". Il segno:"nel mezzo del tempo a display smetterà di lampeggiare. Il significo Avvio si spegne. Il simbolo standby e quello del ritardo lampeggiano. Premere il pulsante di "ritardo di tempo" per diminuire il ritardo desiderato. La durata del programma verrà visualizzata durante 30 minuti. Premere il pulsante Avvio/Pausa/Cancella per avviare il programma.

Avviare il programma

Premere il pulsante Avvio/Pausa/Cancella, per avviare il programma. Il simbolo di avvio si accendera per indicare che il programma è iniziato. La porta si chiudera e il simbolo di chiusura porta si illuminerà. Il Simbolo corrispondente alla relativa fase (prelavaggio, lavaggio principale, risciacquo,ammorbidente e centrifuga) iniziata dal programma si illuminerà.

Cambiare le selezioni dopo che il programma è iniziato

Selezionare la velocità di centrifuga in base al programma desiderato. Compare una cornice vuota.

Quando il tasto "Selezione programma" viene portato sulla posizione corretta, ricompaimo i dati relativi ai giri per minuto e alla temperature.

Accendere la lavatrice in modalità standby

Premere momentaneamente il tasting "Avvio/Pausa/

Annulla" perMETRE la lavatrice in modalitàstandby. Il simbolo Standby, che indica che la macchina è in modalitàstandby, si accende e il simbolo avvio che indica che il programma è iniziato e sta ancor continuando si spegne.

Selezionare o annullare una funzione ausilia-ria in modalità pausa

Le funzioni ausiliarie possono essere cancellate o selezionale secondo la fase del programma

Aggiungere/rimuovere la biancheria in modalità pausa

Lo sportello può essere aperto solo quando il livello dell'acqua è conveniente. Il symbolo sportello bloccato restà accesso fine a che non è possible aprire lo sportello. Questo symbolo si spegnerà appena sare è possibile aprire lo sportello. La biancheria più essere immessa/rimossaollipop lo sportello.

Blocco di sicurezza dello sportello

Il Simbolo Sportello Chiuso si accende quando lo sportello di carico viene chiuso. Questo simbolo lampeggerà finché non sare possibile aprire lo sportello. InQLsesta fase non tentare di forzare lo sportello. Questo simbolo si spelgenera appena sera possibile aprire lo sportello. Lo sportello potra essere aperto solo quando il simbolo si spelgne.

Blocco a prova di bambini

Si può evitare che il bambino danneggi la lavatrice con il blocco anti bambino. In quello caso, nessuna modificà sera eseguita nel programma in funzione.

i La macchina più essere accesa e spenta con il pulsante On/Off quando è attiva la chiusura a prova di bambino. In tal caso la macchina riprende il programma con la chiusura a prova di bambino attenuata.

La lavatrice viene impostata sul blocco anti bambino premendo le funzioni ausiliare 2 e 4 per 3 secondi. Sul display compare la dicitura "C:on" (Blocco anti bambino attivato).

Lo stesso symbolo sare visualizzato a display alla pressione di un tasting qualsiasi quando la lavatrice è in modalità chiusura antibambino.

Per disattivare il blocco anti bambino, premere i tasti delle funzioni ausiliarie 2 e 4 per 3 secondi.

Sul display compare la dicitura "C:OFF" (Blocco anti bambino disattivato).

Fine del programma attraverso l'annullamento.

Premere il pulsante "Avvio/Pausa/Cancella" (figura 2-10) per 3 secondi per annullare il programma Il symbolo di avvio (Figura 3-7j) lampeggerà durante l'annullamento. Terminato l'annullamento, il symbolo della fase corrispondente al momento in cui è stato effettuato l'annullamento rimarra acceso e sul display apparirà la scritta « Fine »

Fine del programma

Quando il programma sare terminate, i symboli delle relative fasi rimarranno accesi e i dati sulla funzione ausiliaria, sulla centrifuga e sulla

temperatura scelti all'avvio del programma rimarranno selezionati. La scritta "Fine" apparirà sul display.

5 Manutenzione e pulizia

Cassetto del detersivo

Elimare eventuali accumuli di polvere all'interno del cassetto. Per farlo:

1. Premere il punto colorato sul sifone all'interno del comparto destinato all'ammorbidente e premere sino a quando il comparto fuoriesce alla macchina.

i Se una quantità d'acqua o una miscela di ammonbidente superiore al normale inizia ad accumularsi nel comparto dell'ammorbidente, è necessario pulire il sifone.
2. Lavare il cassetto e il sifone con abbondante acqua tiepida in un lavandino.
3. Ripristinare il cassetto dopo averlo lavato e verificare che il sifone sia stato riposizionato correttamente.

Filtri ingresso dell'acqua

Vi è un filtro nella parte terminale di ciascuna valvola di immissione dell'acqua sul lato posteriore della lavatrice eanche alla fine di ciascun flessibile di immissione dell'acqua, nel punto di collegamento al rubinetto. Questi filtri evitano che le sostanze estranee e lo sporco dell'acqua entrino nella lavatrice. I filtri devono essere puliti quando si sporcano.

• Chiudere i rubinetti.

• Togliere i dadi dei flessibili per pulire le superfici dei filtri sulle valvole di immissione dell'acqua con un'apposita spazzola.
  Se i filtri sono molto sporchi, è possible estrarli con le pinze e pulirli.
• I filtri sull'estremità piatta dei flessibili di ingressso dell'acqua devono essere estratti a mano con le relative guarnizioni e puliti sotto

I'acqua corrente.

• Sostituire guarnizioni e filtri correttamente e quindi serrare manualmente i dadi.

Elimare eventuale acqua residua e pulire il filtro della pompa

La lavatrice è dotata di un sistema di filtering che garantisce lo scarico di acqua più pulita. In quello modo si aumento la vita utile della pompa evitando che elementi solidi quali bottomi, monetete e fibre di tessuto intasino l'elica della pompa durante la fase di scarico.

• Se la lavatrice non scarica l'acqua, il filtro della pompa potrebbe essere intasato. Pulirlo agli 2 anni o agli volta che risultiti bloccato. Per pulire il filtrò è necessario scaricare l'acqua.

Inoltre l'acqua dovrà essere scaricata completamente nei seguenti casi:

• prima di trasportare la lavatrice (per esempio di traslocare in una nuova casa);
• quando c'é il rischio di congelamento Per pulire il filtrto sporco e scaricare l'acqua;

1- Scollegare la lavatrice per interrompere l'alimentazione.

Potrebbe acqua calda a 90^ nella lavatrice. Pertanto il filtering deve essere pulito solo dopo avere lasciato raffreddare l'acqua, per evitare il rischio di uszioni.

2- Aprire il filtrio. Il filtruo più essere commosto da due elementi, in funzione del modello della lavatrice.

Se è composto da due elementi, premere verso il basso la linguetta sul coperchio del filtrò e tirare l'elemento verso di sé.

Se è composto da un solo pezzo, trattenerlo sui due lati e aprire tirando.

3-In taluni modelli e previsto un flessibile d'emergenza.Tale flessibile non e previsto in altri modelli.

Se la lavatrice è dotata di un flessibile di emergenza, operare come illustrato in figura:

• Estrarre il flessibile di scarico della pompa dal suo alloggiamento.
• Disporre un ampio contentitore all'estremità del flessibile. Scaricare l'acqua del contentitore, tirando la presa alla fine del flessibile. Se l'acqua da scaricare è superiore alla capacité del contentitore, sostiturie la spina, svuotare l'acqua e quando riprendere il processo di svuotamento.
• Una volta completato il processo di scarico, sostituire la presa alla fine del tubo e riposizione are l flessibile.

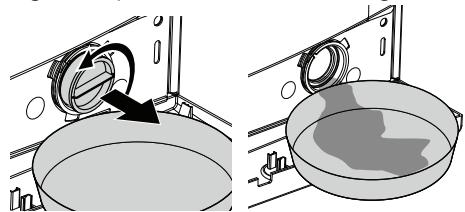

Se la lavatrice è dotata di un flessibile di emergenza, operare come illustrato in figura:

• Collocare un ampio contentatore davanti al filtro per raccogliere l'acqua in uscita dal filtrto.
• Allentare il filtro della pompa (in senso antiorario), sino a quando l'acqua inizIERA a uscire. Dirigere il flusso d'acqua nel contentitore davanti al filtro. Utilizzato un panno per assorbire l'acqua fuoriuscita.
• Quando non esce più acqua, ruotare il filteringo a che non è Completely libero e rimuoverlo.
• Eliminare eventuali residui nel filtro, o eventuali fibre, attorno all'elica.
• Se il prodotto è dotato di un getto d'acqua, assicurarsi che il filtrio sia correttamente alloggiato. Non forzare mai il filtrio quando lo si sostituisce nel suo alloggiamento. Inserire il filtrio nell'alloggiamento; in senso contrario potrebbero esserci perdite dal coperchio del filtrio.

4 - Chiudere il coperchio del filtr.

Chiudere il filtro a due elementi, premendo la linguetta.

Chiudere il filtrato a un elemento, premendo le linguette in posizione e facendo pressione sulla parte superiore.

6 Suggerimenti per la soluzione dei problemi

Causa	Spiegazione / Suggerimento
Impossibile avviare o selezionale il programma.
La lavatrice potrebbe essere in modalità protezione automatica a causa di problemi alla sottostruttura (tensione della griglia, pressione dell'acqua, ecc.)	Per ripristinare la lavatrice, premere il tasto "Avvia/ Pausa/Annulla" per 3 secondi. (Vedi, Annullamento di un programma)
Se esce acqua dal fondo della macchina.
Potrebbero esserci problemi ai flessibili o al filtrò della pompa.	Assicurarsi che i sigili dei flessibili siano correttamente positizonati.Collegare il flessibile di scarico allo scarico.Assicurarsi che il filtrò della pompa sia completamente chiuso.
La lavatrice si è fermata subito dopo l'avvio del programma.
La macchina più fermarsi occasionally a causa di bassa tensione.	Riprenderà a funzionare quando la tensione sare è stata riportata a livelli normali.
La centrifuga non si interrompe. Non viene conteggiato il tempo residuo. (Per i modelli con display)
Potrebbe esserci uno aquilibrio del carico all'interno della lavatrice.	Potrebbe essersi attivato il systema automatico di correzione della centrifuga a causa di una distribuzione non corretta del carico nel cestello.La biancheria all'interno del cestello potrebbe essersi appallottolata (all'interno di un sacchetto, per esempio). Ridisporre la biancheria ed eseguire una nuova centrifuga.Se la biancheria non è disposta in maniera uniforme nel cestello, la centrifuga non partirà, per evitare danni alla lavatrice e al suo ambiente.
Il lavaggio non si interrompe. Non viene conteggiato il tempo residuo. (Per i modelli con display)
In caso diiconto alla rovescia in pausa durante la fase di prelievo dell'acqua.Il timer comincia iliconto alla rovescia solo quando nella lavatrice è presente una corretta quantità d'accua.	La lavatrice restera in attesa sino a quando ci sare una quantità di acqua sufficiente per evitare risultati di lavaggio inadequati a causa della mancanza d'accua.Solo a quel punto il timer inizIERà iliconto alla rovescia.
In caso diiconto alla rovescia in pausa durante la fase di riscaldamento.Il timer inizIERà iliconto alla rovescia solo quando sarà raggiunta la temperature selezionata per il lavaggio
In caso diiconto alla rovescia in pausa durante la fase di centrifugata.Potrebbe esserci uno aquilibrio del carico all'interno della lavatrice.	Potrebbe essersi attivato il systema automatico di correzione della centrifuga a causa di una distribuzione non corretta del carico nel cestello.La biancheria all'interno del cestello potrebbe essersi appallottolata (all'interno di un sacchetto, per esempio). RidisporRE la biancheria ed eseguire una nuova centrifuga.Se la biancheria non è disposta in maniera uniforme nel cestello, la centrifuga non partirà, per evitare danni alla lavatrice e al suo ambiente.
Dal cassetto del detersivo esce schiuma
È stato usato troppo detersivo.	Mescolare un cucchiaio di ammorbidente e mezzo litro di acqua e versare nell'scomparto principale del cassetto per il detersivo.

Modelli	WMD 77127	WMD 77107	WMD 77127 S
Capacità massima di biancheria (kg)	7	7	7
Altezza (cm)	84	84	84
Larghezza (cm)	60	60	60
Profondità (cm)	54	54	54
Peso netto (±4 kg)	71	71	71
Elettricità (V/Hz.)	230 V / 50Hz
Currente totale (A)	10	10	10
Energia totale (W)	2200
Ciclo centrifugazione (max cicl/min)	1200	1000	1200

Le caratteristiche tecniche di quello elettrodomestico possono variate nella preavviso al fine di migliorare la qualità del prodotto. Le illustrazioni cont∉nute in这对于a guida sono schematiche e potrebbero non corrispondere esattamente al prodotto in uso.

I valori indicate sulle etichette della macchina o nella documentazione di accompagnamento sono ottenuti in lavoratorio, in conformità con gli standardi riferimento. I valori possonoambiare in funzione delle condizioni operative e ambientali dell'elettrodomestico.

Questo apparecchio è contrassegnato dal symbolo della raccolta differenziata relatività allo smaltimento di materiale elettrico ed elettronico. Ciò significà che questo prodotto delve essere portato presso un centro di raccolta differenziata conformmente alla direttiva europea 2002/96/CE, in modo tale da potere essere riciclato o smantellatolsi da ridurrel'eventuale impatto sul'ambiente

Per ulteriori informazioni in proposo si consiglia di rivolgersi alla propria amministrazione locale o regione.

I prodotti elettronici che non sono oggettò di una raccolta differenziate sono potenzialmente nocivi per l'ambiente e la salute umana a causa della presenza di sostanze pericolose.
