Tipo di prodotto	Televisore LED 60 pollici
Marca	LG
Modello	60LB580V
Diagonale dello schermo	152 cm (60 pollici)
Risoluzione dello schermo	1920 x 1080 (Full HD)
Tecnologia di visualizzazione	LED retroilluminato
Dimensioni senza piedistallo (L x A x P)	136,8 x 80,1 x 6,5 cm
Dimensioni con piedistallo	136,8 x 87,4 x 30,7 cm
Peso senza piedistallo	18,5 kg
Peso con piedistallo	19,5 kg
Alimentazione	220-240 V, 50/60 Hz
Consumo elettrico (tipico)	120 W
Consumo in standby	Meno di 0,5 W
Altoparlanti integrati	2 x 10 W (stereo)
Connettività HDMI	2 ingressi HDMI
Connettività USB	1 porta USB 2.0
Connettività di rete	Ethernet (LAN) e Wi-Fi integrato
Funzioni principali	Smart TV, teletext, guida elettronica, controllo genitori
Manutenzione e pulizia	Pulire lo schermo con un panno morbido e asciutto; evitare prodotti abrasivi
Sicurezza	Non esporre a pioggia o umidità; utilizzare una presa con messa a terra
Ricambi e riparabilità	Disponibilità dei ricambi secondo la normativa; contattare un centro autorizzato LG
Informazioni generali	Manuale di istruzioni disponibile in francese in formato PDF

Domande frequenti - 60LB580V LG

Come collegare il mio televisore LG 60LB580V a Internet?

Utilizzare il menu Impostazioni > Rete. È possibile collegare un cavo Ethernet alla porta LAN o configurare il Wi-Fi integrato selezionando la rete e inserendo la password.

Qual è la risoluzione massima dello schermo?

Il LG 60LB580V ha una risoluzione Full HD di 1920 x 1080 pixel. Non supporta il 4K.

Come pulire lo schermo del televisore?

Utilizzare un panno morbido e asciutto (microfibra) per pulire lo schermo. Non utilizzare mai prodotti chimici, alcol o salviette abrasive. Se necessario, inumidire leggermente il panno con acqua distillata.

Posso fissare il televisore al muro?

Sì, il LG 60LB580V è compatibile con un supporto a parete VESA 400 x 400 mm. Utilizzare un supporto murale adatto al peso dell'apparecchio.

Come attivare il controllo genitori?

Andare nel menu Impostazioni > Blocco o Sicurezza. È possibile impostare un codice PIN e limitare l'accesso ai canali o agli ingressi.

Cosa fare se l'immagine è sfocata o distorta?

Verificare la sorgente di ingresso e i cavi. Accedere al menu Immagine per regolare nitidezza, contrasto e luminosità. Assicurarsi che la risoluzione della sorgente corrisponda a quella del televisore (1080p).

Come aggiornare il software del televisore?

Collegare il televisore a Internet, andare in Impostazioni > Aggiornamento software e selezionare Cerca aggiornamenti. Seguire le istruzioni a schermo.

Il televisore non ha audio, cosa fare?

Verificare che il volume non sia disattivato e che la sorgente audio sia corretta. Assicurarsi che gli altoparlanti interni siano attivati nel menu Audio. Se si utilizza un dispositivo esterno, controllare i collegamenti.

Posso registrare programmi su una chiavetta USB?

Sì, collegare una chiavetta USB alla porta USB, quindi premere il pulsante Registrazione del telecomando. Il televisore registrerà il programma in corso sulla chiavetta. Assicurarsi che la chiavetta sia formattata in FAT32 o NTFS.

Come ripristinare le impostazioni di fabbrica del televisore?

Andare in Impostazioni > Generali > Ripristina impostazioni di fabbrica. Confermare con il codice PIN (predefinito 0000). Questa azione cancella tutte le impostazioni.

MANUALE UTENTE 60LB580V LG

Collegare il televisore all'antenna centralizzata con un cavo RF (75 Ω).

NOTA

• Utilizzare uno sdoppiatore del segnale per usare più di 2 televisori.
• Se la qualità dell'immagine è scarsa, installare correttamente un amplificatore del segnale per migliorarla.
• Se la qualità dell'immagine è scarsa con un'antenna collegata, provare a riallineare l'antenna nella direzione corretta.
• Il cavo e il convertitore dell'antenna non sono in dotazione.
  • Audio DTV supportato: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Español

Collegare la TV a un'antenna satellitare e a una presa satellitare con un cavo RF satellitare (75 Ω).

Español

• Assicurarsi di collegare la TV all'adattatore di alimentazione CC prima di collegare la presa di corrente della TV alla presa a muro.

Español

PRECAUCIÓN

Consente la trasmissione dei segnali audio e video da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore con il cavo Euro Scart come mostrato nell'illustrazione di seguito.

Tipo di uscitaModalitàdi ingressocorrente	AV1(Uscita TV1)
TV digitale TV digitale
TV analogica, AV	TV analogicaComponent
HDMI

1 Uscita TV: uscite segnali TV analogica o TV digitale.

NOTA

• I cavi Euro Scart devono essere schermati.

Español

Collegare il TV ai dispositivi esterni. Per una migliore qualità audio e delle immagini, collegare il dispositivo esterno e il TV utilizzando il cavo HDMI come indicato di seguito. Alcuni cavi separati non sono forniti con il prodotto.

Español

Collegare diversi dispositivi esterni al televisore e modificare la modalità di ingresso per selezionare un dispositivo esterno. Per ulteriori informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo.

È possibile collegare i seguenti dispositivi esterni: ricevitori HD, lettori DVD, VCR, sistemi audio, periferiche di archiviazione USB, PC, console per videogiochi e altri dispositivi esterni.

NOTA

• Il collegamento del dispositivo esterno può variare in base al modello.
• Collegare i dispositivi esterni al televisore a prescindere dall'ordine della porta del televisore.
• Se si registra un programma TV su un registratore DVD o VCR, accertarsi di collegare il cavo di ingresso del segnale al televisore attraverso un registratore DVD o VCR. Per ulteriori informazioni sulla registrazione, consultare il manuale fornito in dotazione con il dispositivo collegato.
• Consultare il manuale dell'apparecchiatura esterna per le istruzioni operative.
• Se si collega una console per videogiochi alla TV, utilizzare il cavo fornito con il dispositivo.
• In modalità PC, possono essere presenti interferenze relative alla risoluzione, schemi verticali, contrasto o luminosità. In caso di interferenze, modificare la modalità PC impostando un'altra risoluzione o modificando la frequenza di aggiornamento oppure regolare luminosità e contrasto sul menu IMMAGINE finché non si ottiene un'immagine nilida.
• A seconda della scheda grafica utilizzata, alcune impostazioni di risoluzione potrebbero non essere adatte alla modalità PC.

Español

* TV LED LG include uno schermo LCD con retroilluminazione LED.

Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

LICENZE / AVVISO PER IL SOFTWARE OPEN SOURCE

/ IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

LICENZE

Le licenze supportate possono variare da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il sito www.lg.com.

DOLBY.

DIGITAL PLUS

Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com.

In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright.

LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: [e-mail]. Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del prodotto.

IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il sito Web www.lg.com

ISTRUZIONI DI SICUREZZA

Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto.

AVVISO

Non collocare il televisore e il telecomando nei seguenti ambienti:

- In un luogo esposto alla luce diretta del sole

- In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno

- Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore

- Vicino a piani cottura o umidificatori, dove è facilmente esposto a vapore o schizzi di olio

- In un'area esposta alla pioggia o al vento

- Vicino a contenitori d'acqua, ad esempio vasi

Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.

Non posizionare il prodotto in un luogo soggetto alla polvere.

Ciò potrebbe costituire rischio di incendio.

La presa di rete rappresenta il dispositivo di scollegamento. La presa deve essere facilmente raggiungibile.

Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere.

L'eccesso di umidità può provocare scosse elettriche.

Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.) Si potrebbero subire scosse elettriche o lesioni.

Inserire completamente il cavo di alimentazione.

Se il cavo di alimentazione non viene inserito completamente, si potrebbe verificare un incendio.

Accertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore.

Ciò potrebbe costituire rischio di incendio o di scosse elettriche.

Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione.

Ciò potrebbe costituire rischio di scosse elettriche o incendio.

	Piegare il cavo dell'arrestina tra l'interno e l'esterno dell'edificio per impedire l'ingresso di gocce di varogia.L'acqua può danneggio il prodotto e provocare scosse elettriche.
	Quando si monta il te-ore sulla parete, assicurarsi di non far passare il cavo di alimentazione e quello dell'antenna dietro al televisore.Ciò potrebbe costituire ecchio di incendio o di scosse elettriche.
	Non collegare troppi e positivi elettrici a una singola presa multipla.Ciò potrebbe comporso il rischio di incendi dovuti a surriscaldamento.
	Attenzione a non far e are il prodotto quando si collegano dispositivi esterni.Ciò potrebbe causare e soni alle persone o danni al prodotto.
	Tenere il materiale antiumidità o vinilico dell'imballaggio fuori dalla portata dei bambini.Il materiale antiumidità e nocivo, se ingerito. Se accidentalmente ingerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori dalla portata dei bamzi.
	Impedire ai bambini di campicarsi o appendersi al televisore.Il prodotto potrebbe e provocare gravi lesioni.
	Smaltire le batterie uscain modo appropriato per evitare che i bambini possano ingerirle.In caso di ingestione e batterie, rivolgersi immediatamente a un medico.
	Non inserire un condione (ad esempio un bastoncino metallico) su una delle estremità del ca- in alimentazione mentre l'altra estremità è inserita nella presa a muro. In 1992, non toccare il cavo di alimentazione subito dopo averlo inserito nella p- in a muro.Si potrebbero subire e se elettriche.(in base al modello)
	Non collocare o consere sostanze infiammabili vicino al prodotto.L'incauta manipolazio e sistanze infiammabili può causare esplosioni o incendi.
	Non lasciare cadere prodotto oggetti metallici quali monete, mollette per capelli, bastoncino di ferro né oggetti infiammabili quali carta e fiammiferi. Prestare e solare attenzione ai bambini.Possono verificarsi scolare elettriche, incendi o lesioni fisiche alle persone. Se un oggei e adde all'interno del prodotto, scollegare il cavo di alimentazione e contalmente il centro di assistenza.
	Non spruzzare acqua e prodotto né pulirlo con prodotti infiammabili (solventi o benzene). E sono verificarsi incendi o scosse elettriche.

	Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del prodotto e sullo schermo.Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso.
	Non toccare mai il prodotto o l'antenna durante un temporale.Si potrebbero subire scosse elettriche.
	In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e ventilare.Una scintilla potrebbe provocare un incendio o ustioni.
	Non disassemblare, riparare o modificare il prodotto a propria discrezione.Vi è il rischio di provocare incendi o scosse elettriche.Rivolgersi al centro di assistenza per effettuare il controllo, la taratura o le riparazioni del caso.
	Se si verifica una delle seguenti circostanze, scollegare immediatamente il prodotto dall'alimentazione e contattare il centro di assistenza di zona.- Il prodotto ha subito un urto- Il prodotto è stato danneggiato- Oggetti estranei sono caduti dentro il prodotto- Il prodotto produce fumo o odori straniVi è il rischio di scosse elettriche o incendio.
	Se si prevede di non utilizzare il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto.I depositi di polvere possono provocare incendi, mentre l'usura dell'isolamento può provocare perdite di elettricità, scosse elettriche o incendi.
	L'apparecchio non deve essere esposto a gocce o spruzzi di acqua; oggetti contenenti liquidi, quali vasi, non devono essere posizionati sull'apparecchio.
Non installare il prodotto a una parete se quest'ultima è esposta a olio o paraffina liquida.Il prodotto potrebbe danneggiarsi o cadere.

Non installare il prodotto a una parete se quest'ultima è esposta a olio o paraffina liquida. Il prodotto potrebbe danneggiarsi o cadere.

ATTENZIONE

Installare il prodotto in un luogo privo di onde radio.

Tra un'antenna esterna e le linee elettriche deve esserci una distanza sufficiente a impedire che la prima tocchi le seconde anche in caso di caduta dell'antenna per evitare il rischio di scosse elettriche.

Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate. Evitare inoltre luoghi soggetti a vibrazione o in cui il prodotto non sia sostenuto appieno. In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso.

Se si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.

Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzare la staffa per montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere. Utilizzare solo gli accessori specificati dal produttore.

Per l'installazione dell'antenna, rivolgersi a personale qualificato. Tale operazione può comportare il rischio di incendio o di scosse elettriche.

Quando si guarda la televisione, si raccomanda di mantenere una distanza di almeno 2 - 7 volte la lunghezza della diagonale dello schermo. Guardando la TV per periodi prolungati si può avere un effetto di visione sfocata.

Utilizzare solo il tipo di batterie indicato. In caso contrario, il telecomando potrebbe subire danneggiamenti.

Non utilizzare batterie vecchie e nuove contemporaneamente. Ciò potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse.

Non esporre le batterie a calore eccessivo, quindi tenerle lontano dalla luce diretta del sole, camini aperti e stufe elettriche.

NON inserire batterie non ricaricabili nel dispositivo di ricarica.

Verificare che non vi siano oggetti tra il telecomando e il sensore.

La luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, oscurare la stanza.

Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle persone o danneggiamento del prodotto stesso.

Evitare di spegnere il prodotto scollegando il cavo dalla presa a muro. (Non usare la spina come interruttore.) Potrebbero verificarsi errori meccanici o scosse elettriche.

Seguire le istruzioni di installazione riportate di seguito per evitare il surriscaldamento del prodotto.

- Collocare il prodotto a una distanza minima di 10 cm dalla parete.

- Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile).

- Non installare il prodotto su un tappeto o su un cuscino.

- Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda.

In caso contrario, si rischia un incendio.

Dopo aver guardato a lungo il televisore, evitare di toccare le aperture per la ventilazione poiché potrebbero essersi surriscaldate. Questo comportamento non influisce sul funzionamento o sulle prestazioni del prodotto.

Esaminare periodicamente il cavo dell'apparecchio e se sono visibili danni o segni di usura, scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato.

Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa.

Ciò potrebbe costituire rischio di incendio.

Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intrecciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparecchio.

Non premere con forza sul pannello con la mano od oggetti affiliati, ad esempio unghie, matite o penne e non graffiarlo.

Evitare di toccare lo schermo o di premere su di esso con le dita troppo a lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.

Quando si pulisce il prodotto e i suoi componenti, scollegare prima il cavo di alimentazione e utilizzare un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzare panni bagnati. Non utilizzare mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili che possono danneggiare il prodotto e il suo pannello.

Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura).

Finché l'unità è collegata alla presa elettrica, non è scollegata dalla sorgente di alimentazione nemmeno se viene spenta utilizzando l'interruttore.

Per scollegare il cavo, afferrare la spina e tirare. Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio.

Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento. In caso contrario, vi è il rischio di danneggiare il televisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.

	A causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone.In caso contrario, si possono subire lesioni.
	Gontattare il centro servizi una volta l'anno per pulire le parti interne del prodotto.La polvere accumulata può causare danni meccanici.
	Per l'assistenza, rivolgersi a personale qualificato. È necessario rivolgersi all'assistenza se l'apparecchio è in qualsiasi modo danneggiato, ad esempio in caso di danni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentalmente all'interno dell'apparecchio, esposizione a pioggia o umidità, funzionamento non regolare o cadute.
	Se il prodotto risulta freddo al fatto, si potrebbe verificare un leggero "tremolio" all'accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.
	Il pannello è un prodotto ad alta tecnologia con risoluzione da due a sei milioni di pixel. È possibile vedere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm.Ciò non indica un malfunzionamento e non incide sulle prestazioni e l'affidabilità del prodotto.Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.
	La luminosità e il colore del pannello possono differire a seconda della posizione di visione (sinistra/destra/alto/basso).Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento.

Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolungato, può danneggiare lo schermo producendo un effetto nolo come "persistenza delle immagini". La garanzia non copre il prodotto per questo tipo di danno.

Evitare di visualizzare un'immagine fissa sullo schermo del televisore per un periodo prolungato (2 o più ore per un LCD, 1 ora o più per un televisore al plasma).

Inoltre, se si guarda a lungo il TV utilizzando il formato 4:3, può prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello.

Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.

Suoni e rumori prodotti dal televisore

"Crack": il crack che si avverte quando si guarda o si spegne il televisore è generato dalla contrazione termica della plastica causata dalla temperatura e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto.

Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.

NOTA

• Il televisore raffigurato nell'immagine può essere diverso da quello in uso.
• Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato in questo manuale.
• I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati.
• In futuro possono essere aggiunte nuove funzioni al televisore.
• Il televisore può essere posto in modalità standby per ridurre il consumo energetico. Spegnere il televisore se si prevede di non guardarlo per un periodo prolungato. In tal modo si risparmierà energia elettrica.
• È possibile ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'immagine. In tal modo si riducono anche i costi complessivi di funzionamento.

MONTAGGIO E PREPARAZIONE

Disimballaggio

Verificare che nella confezione siano presenti i seguenti elementi. Se manca qualche accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi.

ATTENZIONE

• Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata.
• I danni o lesioni provocati da prodotti pirata non sono coperti dalla garanzia.
• Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.

NOTA

• Gli elementi forniti con il prodotto potrebbero variare in base al modello.
- Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in caso di aggiornamento delle funzioni del prodotto.
- Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Se il cavo USB o la memory stick USB non sono compatibili con la porta USB del televisore, usare un cavo di estensione che supporta l'USB 2.0.

^* A ≤ 10 mm

*B≤18mm

Manuale utente Supporto per cavi

Serracavi

2EA

Corpo del supporto / Base

del supporto

(Solo LB58**-ZM/ZW)

Cavo di alimentazione

Adattatore CC / Cavo di alimentazione (Solo LB49**)

Viti del supporto 2 EA, M4 x L10 (Solo 28LB49**-ZH)

Viti del supporto 4EA, M4 x L14 (Solo 39/42/47/50LB57**, 39/42/47/50/55LB58**- ZA/ZB/ZG/ZJ, 42/47/50/55/60LB58**-ZM/ ZW, LB61**)

Viti del supporto 2EA, M4 x L20 (Solo 32/39LB58**-ZM) 4EA, M4 x L20 (Solo 32LB57**, 32LB58**-ZA/ZB/ZG/ZJ)

Viti del supporto 4EA, M4 x L20 (Solo LB58**-ZM/ZW)

Staffa per montaggio a parete 2EA (Solo 42LB57**, 42LB58**)

Gommino di protezione 2EA (Solo LB58**-ZM/ZW)

Acquisto separato

Gli elementi acquistati separatamente possono subire cambiamenti o modifiche senza preavviso ai fini del miglioramento della qualità.

Per acquistare questi articoli, contattare il proprio rivenditore.

I dispositivi funzionano solo con alcuni modelli.

Il nome del modello o il design può cambiare in base all'aggiornamento delle funzioni del prodotto, al produttore e alle politiche.

AN-MR500

Telcomando Magic Remote

AN-WF500

Chiavetta Wi-Fi / Bluetooth

AN-VC5**

Telecamera per videochiamate

Dispositivo audio LG

Tag On

* È possibile utilizzare il telecomando magico e il dispositivo audio LG (wireless) solo quando si utilizza una chiavetta Wi-Fi/Bluetooth.

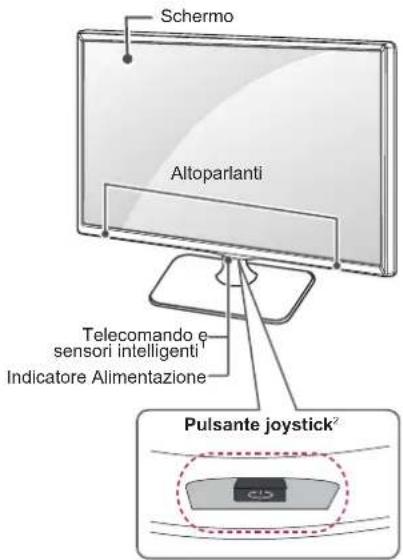

Componenti e pulsanti

Tipo A : LB49**-ZH, LB57**, LB58**-ZA/ZB/ZG/ZJ, LB61**

Tipo B : LB49**-ZB/ZG

Tipo C : LB58**-ZM/ZW

1 Sensore intelligente - Consente di regolare la qualità dell'immagine in base all'ambiente circostante.
2 Pulsante joystick - Questo pulsante si trova sotto lo schermo del TV.

NOTA

- È possibile impostare la spia dell'indicatore di alimentazione selezionando OPZIONE nei menu principali.

Uso del pulsante joystick

È possibile attivare le funzioni del TV, premendo o spostando il pulsante joystick verso l'alto, verso il basso, a destra o sinistra.

Funzioni di base

	Accensione	Quando il TV è spento, posizionare il dito sul pulsante joystick, premere una volta, quindi rilasciare il pulsante.
	Spegnimento	Quando il TV è acceso, posizionare il dito sul pulsante joystick e tenere premuto per alcuni secondi, quindi rilasciare il pulsante. (Se il pulsante Menu si trova sullo schermo, tenere premuto il pulsante joystick per uscire dal Menu).
	Controllo volume	Se si po: na il dito sopra il pulsante joystick, è possibile regolare: allo del volume spostandolo verso sinistra o desta.
(07TC)	Controllo programmi	Se si po: na il dito sopra il pulsante joystick, è possibile scorrere: programmi salvati spostandolo verso l'alto o verso il basso.

NOTA

- Se si tiene il dito sul pulsante joystick e si preme verso l'altro, il basso, destra o sinistra, fare attenzione a non premere il pulsante joystick. Se si preme prima il pulsante joystick, non è possibile regolare il volume e i programmi salvati.

Regolazione del menu

Quando il Tv è acceso, premere una volta il pulsante joystick.

È possibile regolare gli elementi del Menu(0, 5, 1) s'postando il pulsante joystick verso l'alto, vero il basso, a destra o a sinistra.

		TV spenta Cor	e di spegnere il TV.
		Impostazioni	[s07v]sente di accedere al menu principale.
		Chiudi	[x.x32]sente di eliminare dalla visualizzazione le schermate ripristinare la modalità TV.
		Elenco Input C	ente di modificare la sorgente in ingresso.

Sollevamento e spostamento del TV

Prima di sollevare o spostare il televisore, leggere le seguenti indicazioni per evitare di graffiare o danneggiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni.

ATTENZIONE

- Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo.

• Si consiglia di spostare il televisore nella scatola o con il materiale di imballaggio originale.
• Prima di sollevare o spostare il televisore, scollegare il cavo di alimentazione e tutti i cavi.
• Quando si afferra il televisore, lo schermo deve essere rivolto dall'altro lato per evitare danni.

- Afferrare saldamente la parte superiore ed inferiore della cornice del televisore. Fare attenzione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.

• Per trasportare un televisore di grandi dimensioni occorrono 2 o 3 persone.
• Durante il trasporto, tenere il televisore come mostrato nell'illustrazione di seguito.

• Durante il trasporto, non esporre il televisore a oscillazioni o eccessive vibrazioni.
• Durante il trasporto, tenere il televisore diritto, non ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra.
• Evitare di esercitare una pressione eccessiva poiché si potrebbe piegare/incurvare il telaio e, di conseguenza, danneggiare lo schermo.

ATTENZIONE

- Durante l'utilizzo del TV, prestare attenzione a non danneggiare il pulsante joystick sporgente.

Montaggio su un tavolo

1 Sollevare ed inclinare il televisore in posizione verticale su un tavolo.

- Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata.

2 Collegare il cavo di alimentazione alla presa a muro.

ATTENZIONE

- Non posizionare il televisore vicino a fonti di calore, in quanto ciò potrebbe causare un incendio o danni.

Fissaggio della TV alla parete

(Funzione non disponibile su tutti i modelli.)

1 Inserire e fissare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore.

- Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli.

2 Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore.
3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta.

Assicurarsi di mantenere la corda orizzontale con la superficie piatta.

ATTENZIONE

- Impedire ai bambini di arrampicarsi o aggrapparsi al televisore.

NOTA

• Utilizzare un piano o un mobile sufficientemente grandi e robusti da sostenere correttamente il televisore.
• Staffe, bulloni e corde non sono forniti. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.

Montaggio a parete

Montare attentamente la staffa per il montaggio a parete opzionale sul retro del televisore e fissare la staffa su una parete solida perpendicolare al pavimento. Per fissare il televisore su altri materiali da costruzione, contattare il personale qualificato.

LG consiglia di far eseguire il montaggio a parete da un installatore qualificato esperto.

Si consiglia di utilizzare la staffa per il montaggio a parete di LG.

Se la staffa per montaggio a parete di LG non viene utilizzata, servirsi di una staffa per montaggio a parete che consenta una corretta installazione del dispositivo alla parete, lasciando lo spazio adegualo per il collegamento a dispositivi esterni.

Accertarsi di utilizzare viti e staffe per il montaggio a parete conformi agli standard VESA. Le dimensioni standard per i kit di montaggio a parete sono descritti nella seguente tabella.

Acquisto separato (Staffa per montaggio a parete)

Modello 22LB49**		28LB49**
VESA (A x B) 75	x 75 100 x 100
Vite standard M4	x L10 M4 x L10
Numero di viti	4	4
Staffa per montaggio a parete	LSW140B LSW	140B
Modello 32/39LB57**		42/47/50LB57**
		42/47/50/55LB58**
		47/50/55LB61**
VESA (A x B)	200 x 200 400 x 400
Vite standard	M6 M6
Numero di viti	4	4
Staffa per montaggio a parete	LSW240BMSW240	LSW440BMSW240
Modello 60LB58**
VESA (A x B)	400 x 400
Vite standard	M6
Numero di viti	4
Staffa per montaggio a parete	LSW440B

ATTENZIONE

• Scollegare l'alimentazione prima di spostare o installare il televisore. In caso contrario, si rischiano scosse elettriche.
• Se si installa il TV al soffitto o su una a parete inclinata, potrebbe cadere e causare gravi lesioni. Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato.
• Non serrare eccessivamente le viti per evitare danni al televisore e rendere nulla la garanzia.
• Utilizzare le viti e i supporti a parete conformi agli standard VESA. Gli eventuali danni o lesioni causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti dalla garanzia.
• La distanza della vite dalla superficie esterna del pannello posteriore deve essere inferiore a 8 mm. (Solo LB49**)

NOTA

• Utilizzare le viti elencate nelle specifiche delle viti conformi agli standard VESA.
• Il kit per il montaggio a parete include un manuale di installazione e i componenti necessari.
• La staffa per montaggio a parete è un accessorio opzionale. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.
• La lunghezza delle viti può variare in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata.
• Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete.
• Se si collega al TV una staffa per montaggio a parete, inserire i distanziali per il montaggio a parete nei fori per montaggio a parete del TV per regolarne l'angolazione verticale. (Solo 42LB57**, 42LB58**)

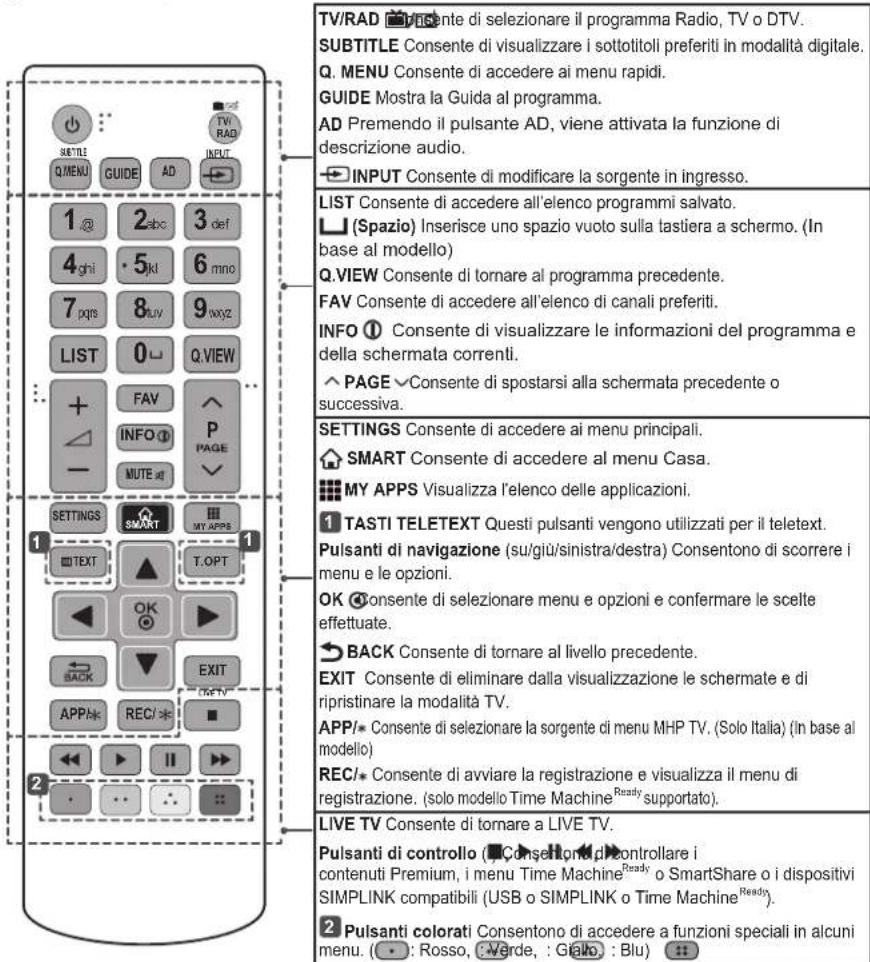

TELECOMANDO

Le descrizioni nel presente manuale si basano sui pulsanti del telecomando.

Leggere attentamente il presente manuale e utilizzare correttamente il televisore.

Per sostituire le batterie, aprire il coperchio del vano batterie, inserire le batterie (AAA da 1,5 V) rispettando le polarità ⭕ e ⓔ come indicato dall'etichetta all'interno del vano e chiudere il coperchio.

Per rimuovere le batterie, eseguire la procedura di installazione all'inverso.

ATTENZIONE

• Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.
  • Il telecomando non è incluso per tutti i mercati.

Accertarsi di puntare il telecomando verso il sensore sul televisore.

(In base al modello)

(In base al modello)

UTILIZZO DELLA GUIDA UTENTE

La guida utente consente di accedere più facilmente a informazioni dettagliate sul televisore.

1 Premere il pulsante SMART per accedere alla schermata principale.
2 Selezionare Impostazioni → SUPPORTO.
3 Selezionare Manuale dell'utente e premere OK Ⓑ.

MANUTENZIONE

Pulizia del televisore

Pulire regolarmente il televisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo.

ATTENZIONE

• Innanzitutto, accertarsi di spegnere e discollegare il cavo di alimentazione e tutti gli altri cavi.
• Quando il televisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di alimentazione dalla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche.

Schermo, cornice, telaio e supporto

• Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito.
• Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto.

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non danneggiarlo.
• Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affiliati per non graffiarlo e provocare distorsioni delle immagini.
  • Non utilizzare agenti chimici perché potrebbero danneggiare il prodotto.
• Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel televisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti.

Cavo di alimentazione

Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.

RISOLUZIONE DEI PROBLEMI

Problema Soluzione
Impossibile controllare la TV con il telecomando.	Controllare il sensore del telecomando sul prodotto e riprovare.Verificare la presenza di eventuali ostacoli tra il televisore e il telecomando.Controllare che le batterie siano ancora cariche e correttamente inserite (⊕ su ⊕su ⊖ -
Non viene visualizzata alcuna immagine e non è prodotto alcun suono.	Controllare che la TV sia accesa.Verificare che il cavo di alimentazione sia collegato ad una presa a muro.Verificare se esiste un problema nella presa a muro collegando altri prodotti.
La TV si spegne improvvisamente.	Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta.Verificare se la funzione Standby automatico(In base al modello)/Spegnimento/Timer Spegnimento è attiva nelle impostazioni TEMPO.In mancanza del segnale, il televisore si spegne automaticamente dopo 15 minuti di inattività.
Durante il collegamento al PC (HDMI / DVI), viene visualizzato il messaggio "Nessun segnale" o "Formato non valido".	Spegnere/accendere la TV utilizzando il telecomando.Ricollegare il cavo HDMI.Riavviare il PC con la TV accesa.

SPECIFICHE TECNICHE
(In base al modello)

Specifiche tecniche del modulo Wireless LAN (TWFM-B006D)
Standard IEEE802.11a/b/g/n
Gamma di frequenza	Da 2400 a 2483.5 MHzDa 5150 a 5250 MHzDa 5725 a 5850 MHz (Fuori dall'UE)
Potenza in uscita (Max.)	802.11a: 11 dBm802.11b: 14 dBm802.11g: 10.5 dBm802.11n - 2.4 GHz: 11 dBm802.11n - 5 GHz: 12.5 dBm
Poiché il canale della banda utilizzato dal paese potrebbe essere diverso, l'utente non può modificare o regolare la frequenza operativa; il prodotto viene impostato in base alla tabella di frequenza regionale.Questo dispositivo deve essere installato e utilizzato a una distanza minima di 20 cm dal corpo. Inoltre, questa frase è concepita come dichiarazione generale per considerazioni sull'ambiente di utilizzo.

Le specifiche del prodotto precedentemente indicate possono subire modifiche senza preavviso in seguito all'aggiornamento delle funzioni del prodotto.

MODELLI		22LB49**
		22LB490B-ZG22LB490U-ZG22LB491U-ZB22LB498U-ZG	22LB4900-ZA22LB490B-ZH22LB490U-ZA22LB490U-ZH22LB490V-ZA
Dimensioni(L x A x P)	Con supporto (mm)	506 x 354 x 140,6 506 x 345 x	129
	Senza supporto (mm)	506 x 311,7 x 55,8 506 x 311,7 x 55,8
Peso	Con supporto (kg)	3,2 3,1
	Senza supporto (kg)	3,0 3,0
Requisiti di alimentazione		19 V=2,0 A 19 V 2,0 A	---
Consumo elettrico		42 W 42 W
Adattatore CA/CC		Manufacturer: Lien ChangModel: LCAP35Manufacturer: APDModel: DA-48F19
		In: AC 100-240 V~ 50/60 Hz
		Out: 19 V=2,53 A
MODELLI		28LB49**
		28LB490B-ZG28LB490U-ZG28LB491U-ZB28LB498U-ZG	28LB4900-ZA28LB490B-ZH28LB490U-ZA28LB490U-ZH28LB490V-ZA
Dimensioni(L x A x P)	Con supporto (mm)	638 x 430 x 175 638 x 422 x 160
	Senza supporto (mm)	638 x 389 x 56,8 638 x 389 x 56,8
Peso	Con supporto (kg)	4,6 4,4
	Senza supporto (kg)	4,3 4,3
Requisiti di alimentazione		19 V=2,7 A 19 V 2,7 A	---
Consumo elettrico		55 W 55 W
Adattatore CA/CC		Produttore: Lien ChangModello: LCAP39Produttore: APDModello: DA-65G19
		Ingresso: AC 100-240 V~ 50/60 Hz
		Uscita: 19 V=3,42 A

MODELLI		32LB57** 39LB57** 42LB57**
		32LB5700-ZB	39LB5700-ZB	42LB5700-ZB
		32LB5700-ZK	39LB5700-ZK	42LB5700-ZK
		32LB570B-ZB	39LB570B-ZB	42LB570B-ZB
		32LB570B-ZK	39LB570B-ZK	42LB570B-ZK
		32LB570U-ZB	39LB570U-ZB	42LB570U-ZB
		32LB570U-ZJ	39LB570U-ZJ	42LB570U-ZJ
		32LB570U-ZK	39LB570U-ZK	42LB570U-ZK
		32LB570V-ZB	39LB570V-ZB	42LB570V-ZB
		32LB570V-ZF	39LB570V-ZF	42LB570V-ZF
		32LB570V-ZJ	39LB570V-ZJ	42LB570V-ZJ
		32LB570V-ZK	39LB570V-ZK	42LB570V-ZK
		32LB572U-ZP	39LB572U-ZP	42LB572U-ZP
		32LB572V-ZP	39LB572V-ZP	42LB572V-ZP
Dimensioni (L x A x P)	Con supporto (mm)	732 x 481 x 207 885 x	567 x 218 961 x 610 x 2	18
	Senza supporto (mm)	732 x 437 x 55,5 885	x 524 x 55,5 961 x	567 x 55,5
Peso	Con supporto (kg)	6,2 8,3 9,5
	Senza supporto (kg)	6,0 8 9,2
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC		100-240 V~ 50 / 60 Hz
Consumo elettrico		75 W 100 W 110 W
MODELLI		47LB57** 50LB57**
		47LB5700-ZB	50LB5700-ZB
		47LB5700-ZK	50LB5700-ZK
		47LB570B-ZB	50LB570B-ZB
		47LB570B-ZK	50LB570B-ZK
		47LB570U-ZB	50LB570U-ZB
		47LB570U-ZJ	50LB570U-ZJ
		47LB570U-ZK	50LB570U-ZK
		47LB570V-ZB	50LB570V-ZB
		47LB570V-ZF	50LB570V-ZF
		47LB570V-ZJ	50LB570V-ZJ
		47LB570V-ZK	50LB570V-ZK
		47LB572U-ZP	50LB572U-ZP
		47LB572V-ZP	50LB572V-ZP
Dimensioni (L x A x P)	Con supporto (mm)	1073 x 676 x 255 1128 x 708 x 255
	Senza supporto (mm)	1073 x 629 x 55,8 1128 x 660 x 55,8
Peso	Con supporto (kg)	12,7 14,2
	Senza supporto (kg)	12,3 13,8
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		120 W 130 W

MODELLI		32LB58**
		32LB580V-ZA32LB580U-ZB32LB580V-ZB32LB580V-ZD32LB5820-ZJ32LB582B-ZJ32LB582U-ZJ32LB582V-ZJ32LB582V-ZG	32LB5800-ZM32LB580B-ZM32LB580U-ZM32LB580V-ZM32LB585V-ZM
Dimensioni (L x A x P)	Con supporto (mm)	732 x 481 x 207 732 x	475 x 233
	Senza supporto (mm)	732 x 437 x 55,5 732 x	437 x 55,5
Peso	Con supporto (kg)	6,2 8,1
	Senza supporto (kg)	6,0 6,0
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		75 W 75 W
MODELLI		39LB58**
		39LB580V-ZA39LB580U-ZB39LB580V-ZB39LB580V-ZD39LB5820-ZJ39LB582B-ZJ39LB582V-ZJ39LB582V-ZG	39LB5800-ZM39LB580B-ZM39LB580U-ZM39LB580V-ZM39LB585V-ZM
Dimensioni (L x A x P)	Con supporto (mm)	885 x 567 x 218 885 x	564 x 238
	Senza supporto (mm)	885 x 524 x 55,5 885 x	524 x 55,5
Peso	Con supporto (kg)	8,3 10,4
	Senza supporto (kg)	8	8
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		100 W 100 W
MODELLI		42LB58**
		42LB580V-ZA42LB580U-ZB42LB580V-ZB42LB580V-ZD42LB5820-ZJ42LB582B-ZJ42LB582U-ZJ42LB582V-ZJ42LB582V-ZG	42LB5800-ZM42LB580B-ZM42LB580U-ZM42LB580V-ZM42LB585V-ZM42LB588V-ZW
Dimensioni (L x A x P)	Con supporto (mm)	961 x 610 x 218 961 x	607 x 238
	Senza supporto (mm)	961 x 567 x 55,5 961 x	567 x 55,5
Peso	Con supporto (kg)	9,5 11,7
	Senza supporto (kg)	9,2 9,2
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		110 W 110 W
MODELLI		47LB58**
		47LB580V-ZA47LB580U-ZB47LB580V-ZB47LB580V-ZD47LB5820-ZJ47LB582B-ZJ47LB582U-ZJ47LB582V-ZJ47LB582V-ZG	47LB5800-ZM47LB580B-ZM47LB580U-ZM47LB580V-ZM47LB585V-ZM47LB588V-ZW
Dimensioni (L x A x P)	Con supporto (mm)	1073 x 676 x 255 1073	x 670 x 267
	Senza supporto (mm)	1073 x 629 x 55,8 1073	x 629 x 55,8
Peso	Con supporto (kg)	12,7 15,5
	Senza supporto (kg)	12,3 12,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		120 W 120 W
MODELLI		50LB58**
		50LB580V-ZA50LB580U-ZB50LB580V-ZB50LB580V-ZD50LB5820-ZJ50LB582B-ZJ50LB582U-ZJ50LB582V-ZJ50LB582V-ZG	50LB5800-ZM50LB580B-ZM50LB580U-ZM50LB580V-ZM50LB585V-ZM50LB588V-ZW
Dimensioni (L x A x P)	Con supporto (mm)	1128 x 708 x 255 1128	x 703 x 267
	Senza supporto (mm)	1128 x 660 x 55,8 1128	x 660 x 55,8
Peso	Con supporto (kg)	14,2 17
	Senza supporto (kg)	13,8 13,8
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W 130 W
MODELLI		55LB58**
		55LB580V-ZA55LB580U-ZB55LB580V-ZB55LB580V-ZD55LB5820-ZJ55LB582B-ZJ55LB582U-ZJ55LB582V-ZJ55LB582V-ZG	55LB5800-ZM55LB580B-ZM55LB580U-ZM55LB580V-ZM55LB585V-ZM55LB588V-ZW
Dimensioni (L x A x P)	Con supporto (mm)	1243 x 772 x 255 1243	x 766 x 293
	Senza supporto (mm)	1243 x 725 x 56,8 1243	x 725 x 56,8
Peso	Con supporto (kg)	17,7 21,6
	Senza supporto (kg)	17,3 17,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		140 W 140 W

MODELLI		60LB58** 47LB61** 50LB61**
		60LB5800-ZM60LB580B-ZM60LB580U-ZM60LB580V-ZM60LB585V-ZM60LB588V-ZW	47LB610V-ZU 50LB610V-ZU
Dimensioni(L x A x P)	Con supporto (mm)	1373 x 838 x 293 1073 x 676 x 255 1128 x 708 x 255
	Senza supporto (mm)	1373 x 801 x 58,8 1073 x 629 x 55,8 1128 x 660 x 55,8
Peso	Con supporto (kg)	27,3 12,7 14,2
	Senza supporto (kg)	23,0 12,3 13,8
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		150 W 120 W 130 W
MODELLI		55LB61** 60LB61**
		55LB610V-ZU 60LB610V-ZU
Dimensioni(L x A x P)	Con supporto (mm)	1243 x 772 x 255 1373 x 848 x 280
	Senza supporto (mm)	1243 x 725 x 56,8 1373 x 801 x 58,8
Peso	Con supporto (kg)	17,7 23,5
	Senza supporto (kg)	17,3 23,0
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		140 W 150 W

Dimensione modulo CI (L x A x P)		100,0 mm x 55,0 mm x 5,0 mm
Condizioni ambientali	Temperatura di funzionamento	Da 0 °C a 40 °C
	Umidità di funzionamento	Inferiore all'80 %
	Temperatura di stoccaggio	Da -20 °C a 60 °C
	Umidità di stoccaggio	Inferiore all'85 %

	TV digitale(In base al modello)	TV analogica(In base al modello)
Sistema televisivo	DVB-T(DVB-T/T2*)DVB-CDVB-S/S2*	PAL/SECAM B/G/I/D/KSECAM L/L*
Copertura programma	VHF, UHFC-Band*, Ku-Band*	VHF, UHF, CATV
Numero massimo di programmi memorizzabili	DVB-S/S2 : 6,000DVB-T/T2/C e TV analogica : 1,500
Impedenza antenna esterna	75 Ω

* Solo modelli che supportano DVB-T2/C/S2

Dichiarazione di conformità

La società LG Electronics Italia S.p.A. dichiara che il televisore a colori LG

22LB490B-ZG / 22LB490U-ZG / 22LB491U-ZB / 22LB498U-ZG / 22LB4900-ZA / 22LB490B-ZH / 22LB490U-ZA / 22LB490U-ZH / 22LB490V-ZA / 28LB490B-ZG / 28LB490U-ZG / 28LB491U-ZB / 28LB498U-ZG / 28LB4900-ZA / 28LB490B-ZH / 28LB490U-ZA / 28LB490U-ZH / 28LB490V-ZA / 32LB5700-ZB / 32LB5700-ZK / 32LB570B-ZB / 32LB570B-ZK / 32LB570U-ZB / 32LB570U-ZJ / 32LB570U- ZK / 32LB570V-ZB / 32LB570V-ZF / 32LB570V-ZJ / 32LB570V-ZK / 32LB572U-ZP / 32LB572V-ZP / 39LB5700-ZB / 39LB5700-ZK / 39LB570B-ZB / 39LB570B-ZK / 39LB570U-ZB / 39LB570U-ZJ / 39LB570U- ZK / 39LB570V-ZB / 39LB570V-ZF / 39LB570V-ZJ / 39LB570V-ZK / 39LB572U-ZP / 39LB572V-ZP / 42LB5700-ZB / 42LB5700-ZK / 42LB570B-ZB / 42LB570B-ZK / 42LB570U-ZB / 42LB570U-ZJ / 42LB570U- ZK / 42LB570V-ZB / 42LB570V-ZF / 42LB570V-ZJ / 42LB570V-ZK / 42LB572U-ZP / 42LB572V-ZP / 47LB5700-ZB / 47LB5700-ZK / 47LB570B-ZB / 47LB570B-ZK / 47LB570U-ZB / 47LB570U-ZJ / 47LB570U- ZK / 47LB570V-ZB / 47LB570V-ZF / 47LB570V-ZJ / 47LB570V-ZK / 47LB572U-ZP / 47LB572V-ZP / 50LB5700-ZB / 50LB5700-ZK / 50LB570B-ZB / 50LB570B-ZK / 50LB570U-ZB / 50LB570U-ZJ / 50LB570U- ZK / 50LB570V-ZB / 50LB570V-ZF / 50LB570V-ZJ / 50LB570V-ZK / 50LB572U-ZP / 50LB572V-ZP / 32LB580V-ZA / 32LB580U-ZB / 32LB580V-ZB / 32LB580V-ZD / 32LB582O-ZJ / 32LB582B-ZJ / 32LB582V-ZJ / 32LB582V-ZG / 32LB580O-ZM / 32LB580B-ZM / 32LB580U-ZM / 32LB585V-ZM / 39LB580V-ZA / 39LB580U-ZB / 39LB580V-ZB / 39LB580V-ZD / 39LB582O-ZJ / 39LB582U-ZJ / 39LB582V-ZJ / 39LB582V-ZG / 39LB580O-ZM / 39LB580U-ZM / 39LB580V-ZM / 42LB580V-ZA / 42LB580V-ZB / 42LB580V-ZD / 42LB582U-ZJ / 42LB582V-ZJ / 42LB582V-ZG / 42LB580O-ZM / 42LB580B- ZM / 42LB580U-ZM / 42LB580V-ZM / 42LB585V-ZM / 42LB588V-ZW / 47LB580V-ZA / 47LB580U-ZB / 47LB580V-ZB / 47LB580V-ZD / 47LB582O-JZ / 47LB582V-JZ / 47LB580O-PM ZG / 47LB580O-PM ZM / 47LB580B-PM ZM / 47LB580U-PM ZM / 47LB580V-PM ZM / 47LB581O-PM ZM / 47LB581V-PM ZM / 47LB61O-VZ ZM / 47LB61O-VZ ZM / 61L61O-VZ ZM 61L61O-VZ ZM

è fabbricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U.

n°301 del 28/12/95 ed in particolare è conforme a quanto indicato nell'art. 2, comma 1 dello stesso decreto.

Questo apparecchio è fabbricato nella C.E.E nel rispetto delle disposizioni di cui al D.M. 26/03/92 ed in

particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.

DIAGRAMMI A BLOCCHI

ITALANDO

ITALANO

LG

Life's Good

MANUAL DE USUARIO

TV LED\*
