MANUALE UTENTE DO10702M SIEMENS

Istruzioni per l'uso e

per il montaggio

Montage-en

gebruikshandleiding

Sicherheitshinweise

Indicazioni di sicurezza

Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico.

Montare e utilizzare l'apparecchio come descritto nelle figure e nel testo di queste istruzioni. Non ci assumiamo alcuna responsabilità per eventuali danni causati dall'inosservanza delle presenti istruzioni.
- Questo apparecchio è previsto per l'impiego fino a un'altitudine di 2000 m sopra il livello del mare.
- Installare e immagazzinare l'apparecchio soltanto in locali che non siano soggetti al gelo (acqua residua).

Rischio di scosse elettriche! In caso di anomalie staccare subito la spina dalla presa di rete! In caso di perdite dall'apparecchio, chiudere immediatamente la tubazione di alimentazione dell'acqua fredda.

Per il montaggio e la messa in funzione dell'apparecchio incaricare personale qualificato.
Per evitare situazioni di pericolo, fare eseguire gli interventi di riparazione e manutenzione solo da personale qualificato.
- Prima del montaggio chiudere la tubazione di alimentazione dell'acqua. Non inserire la spina nella presa di rete.
Attenzione!

Riempire completamente il bollitore con acqua prima di inserire la spina nella presa di rete, altrimenti scatta il dispositivo automatico di limitazione della temperatura.

Rispettare le vigenti norme legali e le condizioni di collegamento previste dall'ente erogatore della corrente elettrica e dell'acqua.
L'apparecchio può essere collegato esclusivamente ad una presa con contatto di terra installata secondo le rispettive norme. Non utilizzare cavi di prolunga.
Estrarre la spina dalla presa di rete prima di aprire l'apparecchio.
Per evitare situazioni di pericolo causate dal ripristino involontario del termostato di protezione in caso di guasto, non è con-

sentito alimentare l'apparecchio tramite un dispositivo di comando esterno, come ad esempio un timer.

La tubazione di collegamento non deve essere a contatto con parti surriscaldate. L'isolamento del tubo potrebbe rimanerne danneggiato.
Se il cavo di allacciamento alla rete di questo apparecchio viene danneggiato, per evitare possibili rischi deve essere sostituito esclusivamente da un tecnico del Centro di Assistenza da noi autorizzato. La spina di rete deve essere estratta prima di procedere alla sostituzione.
Utilizzare il piccolo bollitore solo aperto (senza pressione) e collegato ad un punto di erogazione dell'acqua. L'uscita dell'acqua calda funge da compensazione della pressione e può essere collegata esclusivamente alla rubinetteria fornita a corredo (codice di ordinazione BZ 13051 o BZ 13061 per i modelli per montaggio sotto il lavandino, oppure BZ 11113 per i modelli per montaggio sopra il lavandino).
L'uscita di erogazione della rubinetteria deve restare sempre libera. Non utilizzare apparecchiature per la preparazione di bibite gassate.
Il presente apparecchio può essere utilizzato dai bambini di età superiore a 8 anni e da persone con capacità fisiche, mentali e sensoriali ridotte o sprovviste delle conoscenze adeguate, solo se assistiti, se sono state fornite loro le informazioni necessarie per un utilizzo sicuro e se hanno compreso appieno i pericoli derivanti da un impiego errato. I bambini non devono giocare con l'apparecchio. I bambini non devono né pulire né utilizzare l'apparecchio senza un'adeguata assistenza da parte di un adulto.
■ Tenere lontani i bambini.
■ Sorvegliare i bambini per evitare che giochi-no con l'apparecchio.
La tubazione dell'acqua calda può raggiungere temperature molto alte. Informare i bambini al riguardo.
Non utilizzare abrasivi o detergenti corrosivi.
Non utilizzare apparecchi di pulizia a vapore.

Congratulazioni per l'acquisto di questo apparecchio del nostro marchio Siemens. Avete acquistato un prodotto di alta qualità di cui sarete molto soddisfatti.

Leggere attentamente queste istruzioni per il montaggio e per l'uso prima della messa in servizio, quindi conservarle con cura!

Montaggio (per il tecnico)

Disimballaggio

Controllare che l'apparecchio nuovo non presenti danni dovuti al trasporto!
Smaltire il materiale d'imballaggio e, quando necessario, l'apparecchio usato nel rispetto delle norme ambientali.

Montare il piccolo bollitore ad accumulo come mostrato nelle figure. Rispettare le avvertenze riportate nel testo.

Le figure si trovano nelle pagine centrali delle istruzioni per l'uso.

Volume della consegna/ingombri

Modello per montaggio sotto il lavandino DO10702M, DO10702CHM

Allacciamento dell'acqua

Attenzione!
Il rubinetto esistente non deve essere calcificato. Una portata ridotta può distruggere il piccolo bollitore.

Montaggio a parete

In caso di montaggio senza ganci a parete, tenere presente la differenza delle misure!

Allacciamento dei tubi flessibili

Inserire la guarnizione.
■ Applicare il dado a risvolto sulla filettatura e avvitarlo a mano.
Stringere a fondo i collegamenti a vite, tenendo fermo il manicotto filettato sul bollitore con una chiave. Non ingrassare la filettatura!
Dopo alcune procedure di riscaldamento, stringere di nuovo i collegamenti a vite.

I manicotti filettati di ricambio possono essere richiesti al Servizio Assistenza Clienti.

Modello per montaggio sopra il lavandino DO10802M, DO10802CHM

Montaggio a parete

In caso di montaggio senza ganci a parete, tenere presente la differenza delle misure!

Collegamento della rubinetteria di miscelazione

Allacciamento dell'acqua

Attenzione!
Il rubinetto esistente non deve essere calcificato. Una portata ridotta può distruggere il piccolo bollitore.
■ Applicare i tubi di collegamento nella rubinetteria di miscelazione.
- Agganciare il bollitore ad accumulo.
Avvitare i tubi di collegamento con il bollitore e la rubinetteria di miscelazione.
Utilizzando una chiave, tenere fermo il manicotto filettato che si trova al bol- litore ad accumulo. Non applicare lubrificante sulla filettatura!

Messa in esercizio

Allacciamento elettrico

- Importante: non inserire ancora la spina nella presa di rete!

Solo DO10702M, DO10702CHM:

■ Aprire la valvola angolare.
- Riempire completamente l'apparecchio con acqua.

Regolare la portata alla valvola di regolazione ad angolo: Apparecchio da 10 litri: 10 l/min = 1 l in 6 secondi

Solo DO10802M, DO10802CHM:

■ Regolare la portata alla vite strozzatrice della rubinetteria di miscelazione.:
Apparecchio da 10 litri: 10 l/min = 1 l in 6 secondi
A questo punto è possibile inserire la spina nella presa di rete.

Controllo della procedura di riscaldamento

■ Ruotare il selettore rotante su «III» (ca. 85 °C).
Controllare il processo di riscaldamento fino a quando la spia di controllo si sarà spenta. Tempo di riscaldamento:
Apparecchio da 10 litri: 25–35 minuti
Controllare la temperatura.
Attenzione: se la limitazione di sicurezza della temperatura ha spento il bollitore, estrarre la spina dalla presa di rete, aprire il rubinetto dell'acqua calda e fare scorrere ca. 4 litri di acqua, quindi reinserire la spina nella presa di rete. Ora l'apparecchio è di nuovo pronto per l'uso.

Limitazione della temperatura dell'acqua

La temperatura dell'acqua sanitaria del piccolo bollitore ad accumulo può essere meccanicamente limitata al livello «l» (ca. 40 °C) oppure al livello «e» (ca. 60 °C).

Per indicazioni relative alla limitazione della temperatura, vedasi il manuale delle Istruzioni per l'uso.

Risparmio di energia

- Portare il selettore rotante nella posizione «e».

Consegnare all'utente il manuale di istruzioni per l'uso e il montaggio e spiegargli il funzionamento dell'apparecchio.

Dati technici

Modello		DO10702MDO10702CHM	DO10802MDO10802CHM
Potenza nominale [kW] 2,2 2,2
Contenuto nominale [l] 10,0 10,0
Quantità di acqua miscelata a 40 °C(15°C/65°C)/(15°C/85°C)	[l]	19/28	19/28
Regolazione continua della temperatura fino a	[°C]	85	85
Consumo in stand-by a 65°C/24 h	[kWh/d]	0,3	0,3
Allacciamento elettrico	[V]	220–240	220–240
Tempo di riscaldamento a 60 °C (temperatura acqua di alimentazione 12 °C)	[min]	16 16
Protezione	[A]	10 10
Attacco dell'acqua	[mm (")]	17,2 (G3/8A)	21,3 (G1/2A)
Portata massima	[l/min]	10 10
Lunghezza del cavo	[m]	0,7 0,7
Dimensioni (altezza x larghezza x profondità)	[mm]	460 x 295 x 285	461 x 295 x 285
Peso con carico di acqua	[kg]	13,7	13,7
Classe di efficienza energetica		A	A
Profilo di carico		XXS	XXS
Consumo energetico annuo	[kWh]	486	490
Consumo di corrente giornaliero	[kWh]	2,360	2,410
Livello di potenza sonora	[dB]	15	15
Efficienza energetica per la produzione di acqua calda	[%]	36,5	35,9

Utilizzo (per il cliente)

• Prima di utilizzare l'apparecchio, leggere attentamente queste istruzioni per l'uso!
• Importante: non esporre mai l'apparecchio al gelo!

Rischio di scosse elettriche! In caso di anomalie staccare subito la spina dalla presa di rete! In caso di perdite dall'apparecchio, chiudere immediatamente la tubazione di alimentazione dell'acqua fredda.

Leggere attentamente e osservare le istruzioni di sicurezza dettagliate all'inizio di questo manuale d'istruzioni!

Azionamento

Il piccolo bollitore scalda ed accumula acqua potabile fino a ca. 85 °C.

L'uscita di erogazione dell'acqua calda del piccolo bollitore ad accumulo funge anche da compensazione della pres sione e può essere collegata esclusivamente alla rubi net teria a pressione atmosferica BZ 13051 o BZ 13061 (mo del lo per mon taggio sotto il lavandino) oppure BZ 11113 (modello per montaggio sopra il lavandino).

Impostazione della temperatura dell'acqua

La temperatura dell'acqua sanitaria può essere limitata a ca. 40 °C (posizione «I») oppure ca. 60 °C (posizione «e»).

Azionando il selettore rotante viene acceso anche il riscaldamento.

Posizione:

acqua fredda
* protezione antigelo
I ca. 40 °C (leggera tacca d'arresto)
e posizione per risparmio energetico ca. 60 °C (leggera tacca d'arresto)
III acqua bollente ca. 85 °C

Durante la fase del riscaldamento, la spia di controllo si illumina e dall'uscita di erogazione del rubinetto gocciola acqua di espansione.

Temperature alte comportano una maggiore formazione di calcare nell'apparecchio.

Consiglio: per un impiego economico dell'apparecchio e per ridurre la formazione di calcare, posizionare il selettore rotante su «e».

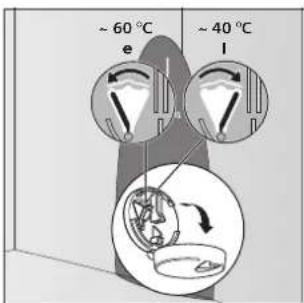

Limitazione della temperatura dell'acqua

Per evitare di scottarsi con l'acqua bollente è consigliabile limitare la temperatura dell'acqua calda sanitaria:

■ Regolare il selettore rotante su «●».
■ Aprire la copertura del selettore rotante.
■ Selezionare «I» = ca. 40 °C oppure «e» = ca. 60 °C.
Chiudere la copertura del selettore.

DO..8..

DO..7..

Spegnimento

Portare il selettore rotante su «●». Il riscaldamento è disattivato.

Pulizia

Non utilizzare abrasivi o detergenti corrosivi.

Non utilizzare apparecchi di pulizia a vapore.

Pulire la superficie esterna dell'apparecchio con un detergente delicato.

Rimozione dei depositi di calcare

Pulire il tubo di erogazione del rubinetto con normali agenti decalcificanti o con aceto.
Per l'uso degli agenti decalcificanti, attenersi alle rispettive avvertenze del produttore.

Se l'acqua dovesse scorrere a pressione visibilmente ridotta anche quando il rubinetto è completamente aperto, sarà indi spensabile far eliminare i depositi di calcificazione dal bolitore e dal rubinetto incaricando personale qualificato. In caso con tra rio, è possibile che si sviluppino pericolosi livelli di pressione.

Anomalie

Se l'acqua non viene più riscaldata occorre posizionare il selettore rotante su «e», estrarre la spina dalla presa di rete, aprire il rubinetto dell'acqua calda e fare scorrere ca. 4 litri di acqua. Quindi reinserire la spina nella presa di rete.

Gli interventi di manutenzione e riparazione ad apparecchio aperto devono essere eseguiti solo da personale qualificato.

Estrarre la spina dalla presa di rete prima di aprire l'apparecchio.

Assistenza Clienti

Al fine di evitare spese inutili dovute ad interventi dell'Assistenza Clienti, in caso di anomalie accertarsi prima che non ci sia stato un errore operativo o che non sia scattata la valvola di sicurezza dell'impianto domestico.

Quando si contatta il servizio di assistenza clienti indicare sempre il codice (E) e il numero di fabbricazione (FD) del proprio apparecchio. Questi numeri sono riportati vicino ai due manicotti per l'allacciamento dell'acqua del bollitore.

Smaltimento

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment – WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Per maggiori informazioni sullo smaltimento, contattare il rivenditore specializzato..

Condizioni di garanzia

Per questo apparecchio valgono le condizioni di garanzia offerte dal nostro rappresentante estero nella nazione in cui l'apparecchio stesso viene acquistato. E' possibile richiedere in qualunque momento le condizioni di garanzia al rivenditore presso il quale è stato acquistato l'apparecchio, oppure direttamente al nostro rappresentante estero locale. Le condizioni di garanzia sono disponibili anche in Internet all'indirizzo Web specificato. Per il riconoscimento della garanzia è necessario in ogni caso presentare il documento comprovante l'acquisto.

Con riserva di modifiche.
