ZHC 605 x - Cappa ZANUSSI - Manuale utente e istruzioni gratuiti

Marca	Zanussi
Modello	ZHC 605 X
Tipo di prodotto	Cappa da cucina
Dimensioni (L x P x A)	60 x 50 x 65 cm (stima)
Peso netto	Circa 10 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza massima	200 W (stima)
Diametro di uscita dell'aria	150 mm
Numero di velocità	3 velocità
Illuminazione	Lampada alogena o LED (a seconda della versione)
Tipo di filtro	Filtro antigrasso metallico (lavabile) + filtro a carbone (opzionale)
Funzioni principali	Aspirazione di fumi e odori, riciclo o evacuazione
Manutenzione e pulizia	Filtro antigrasso lavabile in lavastoviglie, filtro a carbone da sostituire ogni 3-6 mesi
Sicurezza	Arresto automatico in caso di surriscaldamento (non confermato)
Pezzi di ricambio	Filtri, lampadine, comandi
Riparabilità	Indice di riparabilità non comunicato
Livello sonoro	50-65 dB (stima)
Installazione	Da incasso o sospesa, evacuazione esterna o riciclo

Domande frequenti - ZHC 605 x ZANUSSI

Come installare la cappa Zanussi ZHC 605 X?

L'installazione deve essere eseguita da un professionista qualificato. Seguire le istruzioni del manuale: foratura della parete, fissaggio del supporto, collegamento elettrico e predisposizione dell'evacuazione.

Come pulire i filtri della cappa?

I filtri antigrasso metallici si lavano in lavastoviglie o a mano con detergente delicato. I filtri a carbone devono essere sostituiti ogni 3-6 mesi a seconda dell'uso.

Perché la mia cappa non funziona più?

Verificare l'alimentazione elettrica, il fusibile e che i filtri non siano ostruiti. Se il problema persiste, contattare il servizio post-vendita.

Come cambiare la lampadina della cappa?

Scollegare l'apparecchio, rimuovere il diffusore, svitare la lampadina difettosa e sostituirla con una dello stesso tipo e potenza (vedere il manuale).

Qual è la differenza tra evacuazione e riciclo?

In modalità evacuazione, l'aria viene espulsa all'esterno tramite un condotto. In modalità riciclo, l'aria viene filtrata da un filtro a carbone e poi rimessa nella stanza.

Come regolare la velocità di aspirazione?

Utilizzare i pulsanti di comando: di solito un pulsante per le velocità (1, 2, 3) e uno per l'illuminazione. Consultare il manuale per il modello esatto.

La mia cappa fa rumore, cosa fare?

Verificare che i filtri siano puliti e ben posizionati. Un rumore anomalo può essere causato da un oggetto incastrato o da un motore difettoso. Contattare un professionista.

Dove ordinare pezzi di ricambio?

Visitare il sito ufficiale Zanussi o contattare il servizio clienti. I pezzi comuni come filtri e lampadine sono disponibili online.

Qual è il consumo elettrico della cappa?

La potenza massima è di circa 200 W. Il consumo varia in base alla velocità e all'illuminazione, circa 100-200 W in funzionamento normale.

Come scaricare il manuale della cappa?

È possibile scaricare gratuitamente il manuale PDF sul nostro sito notice-facile.com cercando il modello ZHC 605 X di Zanussi.

MANUALE UTENTE ZHC 605 x ZANUSSI

MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE

Libretto di Istruzioni INDICE

CONSIGLI E SUGGERIMENTI 10 CARATTERISTICHE 11 INSTALLAZIONE 12 USO 15 MANUTENZIONE 16

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm.
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
• Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della cappa.
• Non lasciare fiamme libere a forte intensità sotto la cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio.
• La cappa non deve essere utilizzata da bambini o persone non abilitate all'uso corretto.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati.
• Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Rif. Q.tà Componenti di Prodotto

1 1 Corpo cappa completo di: comandi, luce, filtri 2 1 Camino telescopico formato da: 2.1 1 Camino superiore 2.2 1 Camino inferiore 9 1 Flangia di riduzione ø 150-120 mm 15 1 Raccordo uscita aria

Rif. Q.tà Componenti di Installazione

7.1 2 Staffe fissaggio corpo cappa

7.2.1 2 Staffe fissaggio camino superiore

11 8 Tasselli 12a 8 Viti 4,2 x 44,4 12c 6 Viti 2,9 x 9,5 12d 2 Viti M4 x 25

Q.tà	Documentazione
1	Libretto	Istruzioni

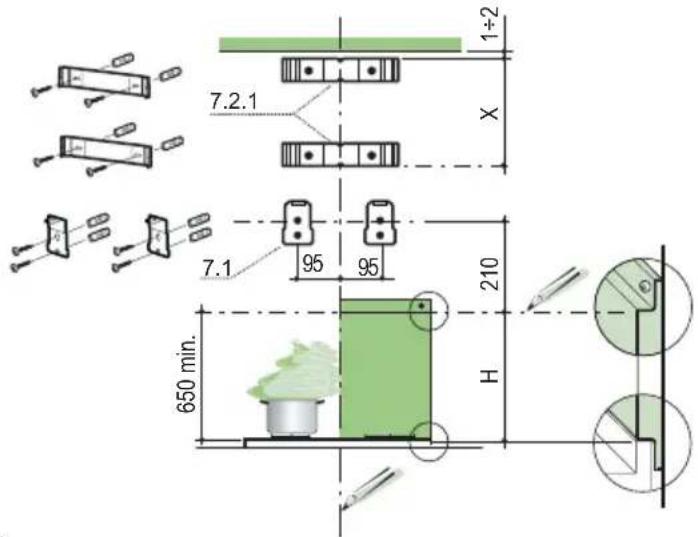

Foratura parete e fissaggio staffe

Tracciare sulla parete:

• una linea verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della cappa;
• una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura, per installazione senza Fondale; alla quota H (H=altezza della parte in vista del Fondale), per installazione con Fondale.
• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato, la Staffa 7.1 a 95 mm dalla linea Verticale di riferimento, e 210 mm sopra la linea Orizzontale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Ripetere questa operazione dalla parte opposta.

FONDALE (OPZIONALE)

Il Fondale va montato prima di montare il Corpo Cappa e, se si desidera fissarlo alla parete sia superiormente che inferiormente, è necessario montarlo alla giusta altezza, prima del montaggio delle basi. Essendo questa operazione complessa va effettuata solamente dall'installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.

Limitandosi al solo fissaggio superiore, procedere come segue:

• Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore e la parete, centrandolo sulla linea Verticale di riferimento.
• Segnare i centri dei due fori della faldina superiore.
• Forare Ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le staffe, utilizzando le viti 12a (4,2 x 44,4) in dotazione.
• Se presente, fissare il fondale, utilizzando le viti 12a (4,2 x 44,4) in dotazione.

Montaggio corpo cappa

• Avvitare sulle staffe 7.1 le 2 viti 12d in dotazione. - Agganciare il corpo cappa alle staffe 7.1, centrandolo sulla linea verticale. - Agire sulle viti 12d, dal sotto della cappa, per livellare il corpo cappa.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

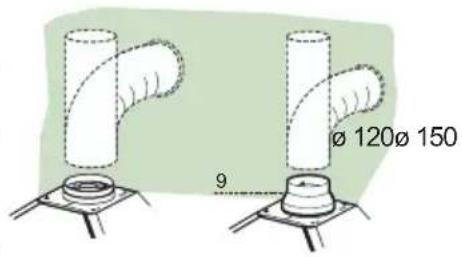

Per installazione in versione aspirante, collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ∅150 o 120 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo ø120 mm, inserire la flangia di riduzione 9 sull'uscita del corpo cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali filtri antiodore al carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

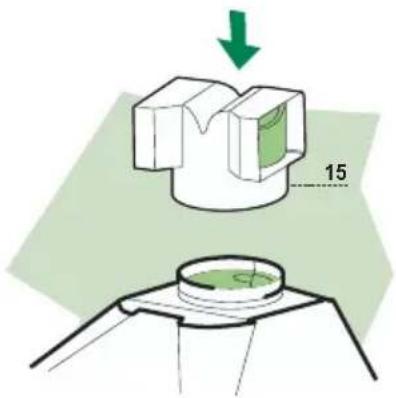

• Applicare a pressione il raccordo uscita aria 15 sull'uscita del corpo cappa. • Assicurarsi della presenza del filtro antiodore al carbone attivo.

CONNESSIONE ELETTRICA

• Collegare la cappa all'alimentazione di rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del cavo di alimentazione sia correttamente inserito nella presa dell'aspiratore.

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l'uscita del Raccordo 15 risulti in corrispondenza delle bocchette del Camino.

Quadro comandi

L Luci Accende e spegne l'Impianto di Illuminazione.

M Motore Accende e spegne il motore Aspirazione.

V Velocità Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

L Luci Accende e spegne l'Impianto di Illuminazione.

S Led Led accensione Motore.

V1 Motore Accende e spegne il motore. Aspirazione a velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

V2 Velocità Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

V3 Velocità Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtri antiodore al Carbone attivo (Versione Filtrante)

Il Filtro antiodore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

SOSTITUZIONE

• Togliere i Filtri antigrasso. - Rimuovere i Filtri antiodore al Carbone attivo saturi, come indicato (A). - Montare i nuovi Filtri, come indicato (B). • Rimontare i Filtri antigrasso.

Illuminazione

SOSTITUZIONE LAMPADE

Lampade a incandescenza da 40 W

• Togliere i filtri antigrasso metallici.
• Svitare le lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i filtri antigrasso metallici.

SOSTITUZIONE LAMPADE

Lampade alogene da 20 W.

• Togliere le due viti che fissano il supporto illuminazione e sfilarlo dalla cappa.
• Estrarre la lampada dal supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inserire correttamente i due spinotti nella sede del supporto.
• Rimontare il supporto fissandolo con le due viti precedentemente tolte.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
