HFK-136AAS - Congelatore HAIER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Congelatore
Marca	Haier
Modello	HFK-136AAS
Capacità netta	136 L
Dimensioni (A × L × P)	85 × 55 × 55 cm
Peso netto	28 kg
Alimentazione elettrica	220-240 V, 50 Hz
Classe energetica	A+
Consumo annuale	180 kWh
Livello sonoro	41 dB
Tipo di sbrinamento	Manuale
Funzione congelamento rapido	Sì
Termostato regolabile	Sì
Spia di funzionamento	Sì
Allarme porta aperta	No
Piedini regolabili	Sì
Pezzi di ricambio disponibili	Compressore, termostato, guarnizione porta, ripiani
Indice di riparabilità	7,5/10
Garanzia	2 anni

Domande frequenti - HFK-136AAS HAIER

Come regolare la temperatura del congelatore Haier HFK-136AAS ?

Utilizzare il termostato situato all'interno o sul davanti. Giralo verso un numero più alto per una temperatura più fredda. La posizione consigliata è generalmente su 3 o 4.

Come sbrinare il congelatore ?

Scollegare l'apparecchio, rimuovere gli alimenti e lasciare la porta aperta. Posizionare asciugamani per assorbire l'acqua di fusione. Non usare mai oggetti appuntiti per grattare il ghiaccio. Sbrinare quando lo strato di brina raggiunge i 5 mm.

Cosa fare se il congelatore non raffredda abbastanza ?

Verificare che la temperatura ambiente sia inferiore a 35°C, che la porta chiuda correttamente, che il termostato sia su una posizione fredda e che il condensatore non sia ostruito dalla polvere. Se il problema persiste, contattare un servizio autorizzato.

Il congelatore emette un rumore anomalo, è grave ?

Un leggero rumore di funzionamento (compressore, circolazione del fluido) è normale. Un rumore eccessivo può derivare da un cattivo livellamento, dal contatto con la parete o da oggetti all'interno. Se il rumore persiste, verificare la stabilità dell'apparecchio.

Qual è la capacità di congelamento massima in 24 ore ?

Il congelatore Haier HFK-136AAS può congelare circa 10 kg di alimenti freschi in 24 ore.

Come pulire l'interno del congelatore ?

Scollegare l'apparecchio e rimuovere gli alimenti. Pulire le superfici con un panno morbido imbevuto di acqua tiepida e detergente delicato. Risciacquare con acqua pulita e asciugare accuratamente. Non utilizzare prodotti abrasivi.

Posso congelare alimenti caldi ?

No, attendere che gli alimenti si raffreddino a temperatura ambiente prima di metterli nel congelatore. Introdurre alimenti caldi aumenta la temperatura interna e può danneggiare gli altri alimenti.

Come ottimizzare il consumo energetico ?

Posizionare il congelatore in un luogo fresco, lontano da fonti di calore. Lasciare uno spazio di 10 cm intorno all'apparecchio. Aprire la porta il meno possibile e non sovraccaricare i ripiani. Sbrinare regolarmente.

Cosa significa la spia rossa sul congelatore ?

La spia rossa si accende quando la temperatura interna è troppo alta. Verificare che la porta sia ben chiusa e che l'apparecchio sia collegato correttamente. Se la spia rimane accesa, contattare il servizio post-vendita.

Come sostituire la guarnizione della porta ?

Acquistare una guarnizione compatibile per il modello HFK-136AAS. Aprire la porta, rimuovere la vecchia guarnizione tirandola delicatamente fuori dalla scanalatura. Inserire la nuova guarnizione premendola saldamente. Assicurarsi che garantisca una perfetta tenuta.

MANUALE UTENTE HFK-136AAS HAIER

Congelatore verticale

Istruzioni importanti per la sicurezza - 1 -

Illustrazione struttura - 4 -

Trasporto e gestione - 4 -

Installazione - 4 -

Test - 5 -

Regolazione della temperatura - 5 -

Conservazione degli alimenti - 5 -

Sbrinamento - 6 -

Istruzioni generali per la cura e la manutenzione - 6 -

Inversione della porta - 7 -

Guida alla risoluzione dei problemi - 8 -

Specifiche tecniche - 10 -

Questo prodotto è unicamente per uso domestico.

Si prega di leggere le seguenti istruzioni con attenzione prima di iniziare a usare il dispositivo.

Inoltre, conservare il manuale per poterlo consultare in futuro.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

1. Questa apparecchiat ura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini non devono giocare con l'apparecchiatura. La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

2. L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui:

3. Cucine per il personale in negozi, uffici e altri ambienti di lavoro

4. Fattorie e clienti di hotel, motel e altri ambien ti residenziali
5. Ambienti tipo bed an d breakfast

6. Catering e usi simili non di vendita

7. Avvertenza: Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento

8. Avvertenza: Eccetto per quanto indicato dal produttore, NON us- are dispositivi elettrici all'interno delle unità.

9. Avvertenza: Non cercare mai di usare il dispositivo per applicazioni o in modi non descritti nelle istruzioni; in caso contrario si potrebbero correre gravi pericoli.

10. Avvertenza: Qualora il cavo di alimentazione sia danneggiato, o qualora il dispositivo abbia delle anomalie di funzionamento di qualsiasi tipo, invitiamo a restituirlo al produttore, all'agente di servizio autorizzato o a persone con qualifica simile che procederanno al suo esame, alla sua riparazione o a qualsiasi altro intervento per evitare di correre pericoli.
11. AVVERENZA: Tenere le aperture di ventilazione, nell'alloggiamento del dispositivo o nella struttura a incasso, senza ostruzioni.
12. AVVER TENZA: Non danneggiare il circuito refrigerante.
13. AVVER TENZA: Non utilizzare apparecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore
14. Non usare il dispositivo in ambienti polverosi o in atmosfere infiammabili (gas infiammabili, vapori, vapori da solventi organici, ecc.)
15. Non stoccare sostanze esplosive quali ad esempio aerosol con propellente infiammabile in questo dispositivo.
16. Non versare acqua direttamente sul congelatore; ciò potrebbe compromettere l'isolamento e causare fenomeni di corrosione.

17. Inserire la spina in una presa dotata di messa a terra. Verificare di spingere la spina fino in fondo in fase di collegamento del dispositivo.

18. Al fine di evitare possibili danni all'ambiente o all'uomo, derivanti da uno smaltimento corretto dei rifiuti, riciclarlo in modo responsabile al fine di promuovere un riutilizzo disponibile delle risorse materiali. Lo smaltimento dovrebbe avvenire unicamente tramite i punti di raccolta pubblici.

19. Il dispositivo va collocato su una superficie orizzontale; sarà inoltre opportuno garantire un'adeguata ventilazione. Non cercare di sostituire o riparare le componenti in modo autonomo; ove necessario, chiedere aiuto all'agenzia di addetta alla manutenzione.
20. Gestire sempre il dispositivo per evitare eventuali danni.
21. Attenzione: Non collegare il cavo di messa a terra a tubi dell'acqua o tubi del gas.
22. Attenzione: non conservare basi forti, acidi forti, solventi organici o beni corrosivi insieme agli alimenti.
23. Rimandiamo alla sezione “Guida alla risoluzione dei problemi” quando l’unità riscontra dei problemi. Non cercare di risolvere i problemi da soli; rimandiamo unicamente al tecnico certificato.
24. Per quanto riguarda le informazioni sull'installazione, il funzionamento, la manutenzione e lo smaltimento del dispositivo rimandiamo alle seguenti sezioni del manuale.

CE

Il dispositivo è stato testato conformemente a tutte le linee guida CE del caso, ad esempio direttive sulla compatibilità elettromagnetica e sulla bassa tensione, ed è stato realizzato in conformità con le più recenti normative di sicurezza.

ILLUSTRAZIONE STRUTTURA

1. Coperchio superiore
2. Dispositivo termostato
3. Cassetto del congelatore
4. Piedini regolabili

TRASPORTO E GESTIONE

In fase di trasporto, tenere la base e sollevare il dispositivo con attenzione, a un angolo inferiore a 45 gradi. Non tenere mai la maniglia della porta come supporto. Non capovolgere mai il dispositivo e non disporlo in orizzontale. Spingere il dispositivo sulla base e posizionarlo grazie ai piedini con ruote.

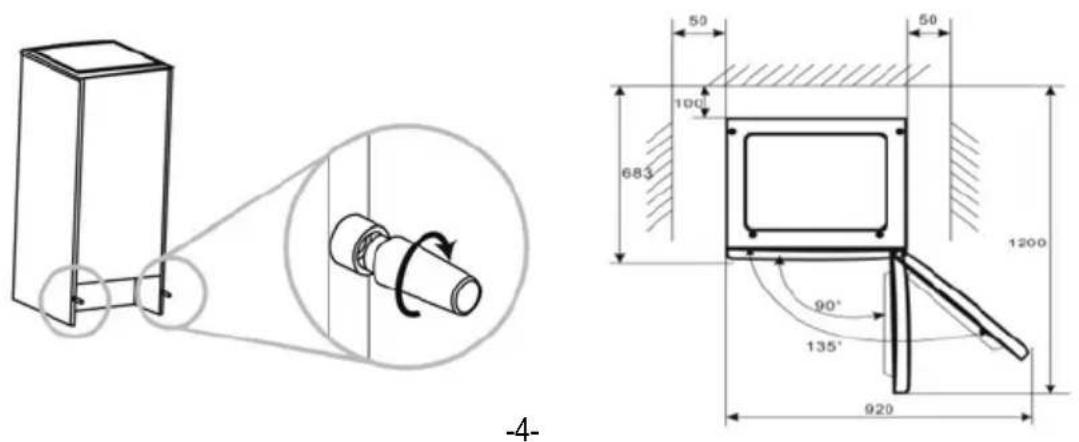

INSTALLAZIONE

Per essere fissata in modo stabile, il dispositivo va collocato su una superficie piana e solida. Non dovrebbe essere appoggiato su materiali morbidi.

Scegliere un luogo ben ventilato. Lasciare uno spazio di almeno 5 cm sui lati e 10 cm sulla parte posteriore del dispositivo. I distanziatori del mobiletto forniti in dotazione col dispositivo devono essere installati per proteggere e controllare la distanza dalla parete.

Scegliere una posizione in cui non vi siano fonti di calore. Tenere il dispositivo lontano dalla luce solare diretta o da altri dispositivi che producono calore.

Scegliere un luogo asciutto e ben ventilato, dove non vi sia aria corrosiva.

Pulire le componenti del dispositivo con acqua tiepida o con un panno morbido o ancora con un detergente naturale e con acqua pulita, quindi asciugare il dispositivo.

Note: Le componenti elettriche del dispositivo possono essere asciugate solo con un tessuto asciutto.

Ruotare la manopola del termostato fino a portarla sulla posizione "MED", quindi attivare l'elettricità. Il compressore inizia a funzionare.

Chiudere la porta e attendere 30 minuti. Qualora la temperatura dello scomparto congelatore registri un brusco calo, significa che il sistema di congelamento funziona correttamente. Quando il congelatore funziona per un po' di tempo, il controller della temperatura imposterà automaticamente la temperatura a condizione che la porta non venga aperta troppo spesso.

Qualora i summenzionati passaggi avvengano con esito positivo, le operazioni di prova possono essere considerate concluse. Il congelatore funziona normalmente.

CONTROLLO DELLA TEMPERATURA

La temperatura nello scomparto congelatore viene controllata dal controller temperatura installato sulla parte superiore del corpo.

Ruotare la manopola del termostato per regolare la temperatura.

I contrassegni sul regolare di controllo indicano i valori "Min" e "Max" per le varie gradazioni di temperatura. La temperatura scende con la posizione MIN come posizione più calda, e MAX la più fredda.

Impostare il controllo sulla posizione centrale per un uso normale; sarà tuttavia possibile impostare il controllo in altre posizioni qualora si ritenga che quella centrale è troppo fredda o troppo calda.

Si prega di notare che il prodotto funziona a una temperatura compresa fra i 16 e i 38°C. Il dispositivo potrebbe non funzionare correttamente se viene lasciato a lungo a temperature superiori o inferiori alla gamma indicata.

La temperatura interna è influenzata dai seguenti fattori:

• Temperatura ambiente
  • Frequenza di apertura della porta
  • Quantitativo di cibi conservati
  • Installazione del dispositivo

CONSERVAZIONE DEGLI ALIMENTI

Come faccio a usare lo scomparto congelatore?

• Collocare alimenti freschi, quali ad esempio pesce o carne, nel congelatore per conservarne il gusto e i valori nutrizionali.
• Il cibo, incartato, deve essere congelato in pellicola di alluminio o fogli di cellophane o ancora in scatole di plastica a tenuta d'aria.
  • Non mettere alimenti freschi direttamente a contatti con alimenti già surgelati.

• Qualora vengano acquistati alimenti congelati, portarli a casa e collocarli in congelatore quanto più rapidamente possibile.
  • Non ri-congelare mai un prodotto scongelato.

• Non conservare i liquidi in bottiglie o lattine (oltre alle bevande con elevato contenuto alcolico) in particolare bevande gassate all'interno del congelatore, dato che potrebbero esplodere in fase di congelamento.

• Il tempo di conservazione per gli specifici alimenti (in particolare per gli alimenti surgelati a livello commerciale) consigliati dai produttori non vanno superati. Estrarre solo il quantitativo di cibo che serve dal frigorifero.
• In fase di scongelamento o manutenzione e assistenza, la temperatura degli alimenti congelati potrebbe aumentare, dunque il tempo di conservazione si potrebbe ridurre.

Posizionamento degli alimenti

• Non accumulare troppi cibi nel congelatore, dato che ciò potrebbe causare una perdita di freddo.
- I vari alimenti, incartati separatamente, devono essere congelati in pellicola di alluminio o fogli di cellophane o ancora in scatole di plastica a tenuta d'aria.
- Gli alimenti caldi non possono essere messi nel congelatore fino a che non hanno raggiunto temperatura ambiente. In caso contrario potrebbe aumentare il consumo elettrico.
- Non mettere mai frutta e verdura nello scomparto congelatore, in quanto, dopo lo scongelamento, non saranno adatti per essere consumati.

SCONGELAMENTO

Quando il congelatore funziona a lungo, la superficie interna sarà coperta da uno strato di gelo. Potrebbe aumentare il consumo elettrico e ridurre l'effetto del raffreddamento. Quindi, sbrinare il congelatore una volta al mese.

In fase di sbrinamento, togliere la corrente, aprire la porta e spostare gli alimenti congelati in un luogo fresco. Servirsi di una spatola in plastica per togliere lo strato di gelo. Quindi, togliere il gelo e pulire l'interno del congelatore con un panno delicato e asciutto.

Note: Non usare mai oggetti metallici per scongelare il congelatore, dato che questa operazione lo potrebbe danneggiare.

ISTRUZIONI GENERALI PER LA CURA E LA MANUTENZIONE

Il dispositivo dovrebbe essere pulito una volta al mese. Prima dell'operazione di pulizia, scollegare la spina dalla presa di corrente.

Pulire l'interno e l'esterno del dispositivo con un panno soffice e umido.

Se è troppo sporco, pulire con un panno morbido con detergente neutro; quindi, rimuovere l'umidità con un panno asciutto.

Qualora il dispositivo venga lasciato inattivo a lungo, procedere come segue:

• Scollegare il dispositivo dall'alimentazione elettrica.
• Estrarre tutti gli alimenti.
• Pulire e asciugare l'interno conformemente alle istruzioni summenzionate per la pulizia.
• Lasciare le porte aperte per evitare la formazione di cattivi odori quando il dispositivo non è in uso.

Pulizia

In fase di pulizia del dispositivo, scollegare la spina dalla presa di corrente. Usare acqua o detergente non-abrasivo su un panno morbido, quindi rimuovere l'umidità con un panno asciutto. Ricordarsi di pulire lo scarico del disgelo sul retro appena sopra al coperchio in vetro.

INVERSIONE DELLA PORTA

Questo congelatore è stato costruito con le cerniere della porta sul lato destro. Per modificare la direzione di apertura attenersi alle seguenti istruzioni:

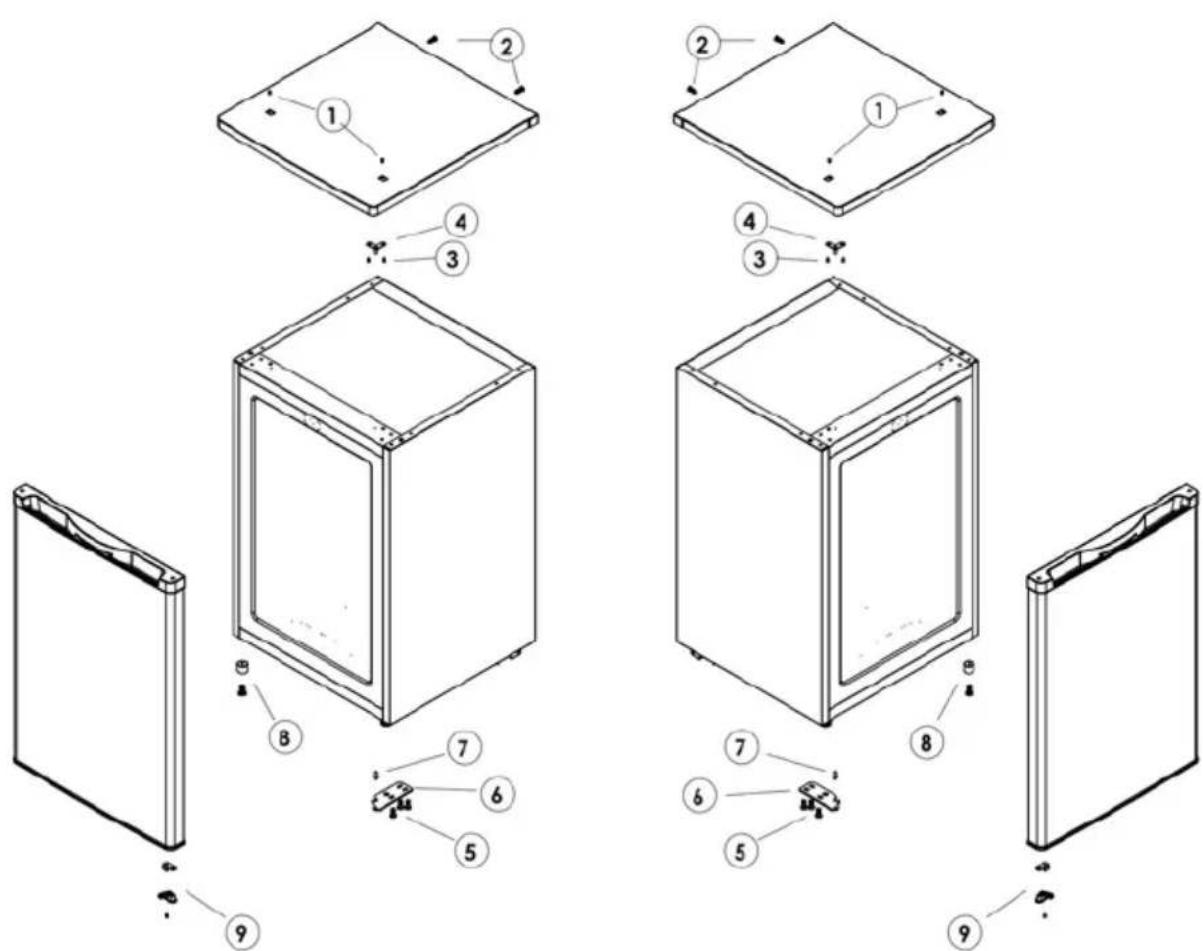

figura 1 figura 2
Figura 1: Rappresenta la posizione delle componenti prima dell'inversione della porta
Figura 2: Rappresenta la posizione delle componenti dopo l'inversione della porta

1. Togliere le quat tro viti (1) (2) e rimuovere il coperchio superiore.
2. Togliere le due viti (3) che tengono in posizione la cerniera superiore (4), quindi togliere la cerniera superiore (4).

3. Sollevare la porta e collocarla su un a superficie imbottita al fine di evitare che si graffi.

4. Togliere le tre viti (5) che tengono in posizione la cerniera inferiore (6) e verificare di togliere la cerniera inferiore (6).

5. Togliere la gamba regolabile (8) e trasferirla sul lato destro.
6. Togliere il bullone-perno (7) e invertire la direzione della cerniera inferiore (6). Installare la cerniera inferiore. (6) nel lato sinistro con tre viti (7).
7. Inserire il bullone-perno (7) nella cerniera inferiore (5).
8. Togliere il perno della cerniera (9) che si trova nel lato inferiore della porta. Sull'altro lato della porta, inserire il perno della cerniera sostitutiva fornito in dotazione col dispositivo.
9. Collocare la porta in posizione e verificare che la porta si fissi sulla cerniera inferiore (6).
10. Fissare la cerniera superiore (4) con le due viti (3) e la parte superiore con quattro viti (1) (2).

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Qualora il dispositivo mostri altri sintomi rispetto a quelli sopra descritti, contattare l'assistenza clienti oppure il negozio presso il quale è stato acquistato il dispositivo.

Sintomo Causa Soluzione
Il dispositivo non funziona.	Non c'è alimentazione Controllare la spina che lo collega ad altri dispositivi o verificare che il dispositivo sia collegato alla presa di corrente
	Il fusibile non funziona Sostituire il fusibile
Il dispositivo emette molto rumore	Il dispositivo è troppo vicino alla parete oppure non è stabile o ancora gli accessori all'interno del congelatore sono posizionati in modo errato.	Stabilizzare la base del congelatore regolando la posizione dei piedini, allontanare il dispositivo dalla parete, collocare in modo adeguato gli accessori all'interno del congelatore
Il dispositivo non raffredda a suficienza	La porta viene aperta troppo spesso o è stata lasciata aperta a lungo	Chiudere la porta e non aprirla con ec- cessiva frequenza
	Il dispositivo è troppo vicino alla parete	Allontanare il dispositivo da parete per favorire la ventilazione
	Il congelatore è troppo pieno Estrarre	alimenti dal dispositivo
	La temperatura non è stata regolata correttamente	Ruotare la manopola di regolazione della temperatura fino a posizionarla sul livello "3" o superiore
Ci sono cattivi odori all'interno del dispositivo	Cibi diventati obsoleti all'interno del congelatore	Buttare gli alimenti obsoleti e avvolgere gli altri
	Sarà necessario pulire l'interno del dispositivo	Pulire l'interno del dispositivo

I seguenti sintomi non sono segnali di malfunzionamento:

• Si potrebbe sentire il rumore del liquido di raffreddamento che circola nei tubi: non si tratta di un'anomalia di funzionamento.
• L'umidità sulla superficie esterna del dispositivo durante le stagioni umide non costituisce un problema per il dispositivo; sarà sufficiente pulirla con un panno morbido asciutto.
• Il compressore e il condensatore si possono riscaldare maggiormente nei periodi di caldo più intenso.
• Il telaio del dispositivo è leggermente caldo; significa che il condensatore sta funzionando per evacuare l'umidità presente nell'aria.

In caso di black out, gli alimenti dovrebbero rimanere al fresco in modo sicuro per all'incirca 16 ore. Attenersi alle seguenti indicazioni durante un black out prolungato, in particolar modo se ciò avviene d'estate:

• Aprire la porta o i cassetti solamente quando ciò è strettamente necessario.
  • Non collocare alimenti aggiuntivi all'interno della dispositivo durante un blackout.
• Qualora sia stata fornita una notifica del black out, e il black out si prolunghi per più di 16 ore, recuperare del ghiaccio e collocarlo in un contenitore sulla parte superiore dello scomparto del congelatore.
• Non appena viene ripristinata la corrente, consigliamo di ispezionare immediatamente gli alimenti contenuti all'interno.
• Dato che in caso di black out la temperatura all'interno del congelatore aumenta, il periodo di conservazione, nonché le qualità di commestibilità degli alimenti verranno ridotte. Gli eventuali alimenti che si scongelano dovranno essere consumati, cotti o nuovamente congelati, ove necessario, subito dopo, al fine di evitare rischi per la salute.

SPECIFICHE TECNICHE

Riferimento:	HFK-136AA;HFK-136AAB;HFK-136AAS
Tensione nominale:	220-240V~
Potenza nominale:	65W
Frequenza nominale:	50Hz
Corrente nominale:	0,6A
Refrigerante:	R600a(37g)
Volume netto totale:	80L
Volume di conservazione del frigorifero:	0L
Volume di conservazione del congelatore:	80L
Nastro clima:	ST
Capacità di congelamento:	4kg/24h
Consumo energetico:	172kWh/anno
Protezione da scosse elettriche:	I
Schiuma:	CYCLOPENTANO
Classe energetica:	A+

Decliniamo qualsiasi responsabilità per eventuali danni o incidenti derivati da usi del prodotto non conformi alle istruzioni contenute nel presente libretto.

SMALTIMENTO

Contribuire alla protezione dell'ambiente e alla salute umana. Collocare l'imballaggio in contenitori adeguati per poterlo riciclare. Contribuire al riciclaggio dei rifiuti provenienti da dispositivi elettrici ed elettronici. Non smaltire i dispositivi recanti questo simbolo con i normali rifiuti domestici. Riportare il prodotto presso la struttura di riciclaggio locale o contattare il proprio ufficio municipale competente in merito.

AVVERTENZA!

Rischio di lesione o soffocamento!

I refrigeranti e i gas vanno smaltiti in modo professionale. Verificare che i tubi del circuito refrigerante non si siano danneggiati prima di smaltirli in modo adeguato. Scollegare il dispositivo dalla presa di corrente. Tagliare il cavo di rete e smaltirlo. Togliere i vassoi e i cassetti, oltre che il lucchetto e le guarnizioni della porta al fine di evitare che i bambini e gli animali domestici rimangano intrappolati all'interno del dispositivo.

Haier

HFK-136AA

HFK-136AAB

HFK-136AAS
