MANUALE UTENTE DD 642 /A HOTPOINT

Istruzioni per l'uso

PIANO

Sommario

Istruzioni per l'uso,1

Avertenze,3

Assistenza,7

Descrizione dell'apparechio,9

Installazione, 11

Avvio eutilizzato,15

Precauzioni e consigli, 15

Manutenzione e cura, 16

Anomalie erimedi,16

ES

Espanol

ATTENZIONE: Questo appearecchio e le sue parti accessibili divertano molto caldi durante l'uso. Bisognà fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati. Il presente appearecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorvegianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendonoconto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini sulla sorvegianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olli cui è ssere pericoloso e più provocare un incendio. Non bisogna MAI tentare di spagnere una fiamma/incendio con acqua, bensi bisogna spagnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Elimare eventuali liquidi presenti sul coperchio prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica alla caldi.

L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.

ATTENZIONE: l'uso di protezioni del piano inappropriate cui cause incidenti.

ATTENZIONE: In caso di danneggiamento del piano in vetro:

• spagnere immediatamente tutti i bruciatori e eventuali elementi riscaldanti elettrici e scollegare l'apparecchio alla rete elettrica

• non toccare la superfice dell'apparecchio

GB

Warnings

• il tipo di anomalia
• ilmodelledella macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

AIRBAG

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cífra protegge il cliente da agli impreviste riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbagavrà diritto Gratisamente a:

l'intervento entro 48 ore alla chiamata;
- il contributo per spese di trasferta del Tecnico (diritto di chiamata);
la manodopera;
- le parti di ricambio originali;
- il trasporto dell'elettrodomestico non riparabile in loco.
Inoltre, qualora l'elettrodomestico non sa riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell'anzianità del prodotto.

• Al costo di 14,25 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opercatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'opercatore Telefonico; per maggiori informazioni consultare il situ www. aristonchannel.com.

GB

Assistance

Communicating:

Descrizione dell'apparecchio

Vista d'insieme

1. Griglie di appoggio per RECIPIENTI DI COTTURA
2. BRUCIATORI GAS
3. Manopole di lavoro dei BRUCIATORI GAS
4. Candela di accensione dei BRUCIATORI GAS

5. DISPOSITIVO DI SICUREZZA*

6. BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare.

7. Manopole di lavoro dei BRUCIATORI GAS per la regolazione della fiamma.
   Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.

8. DISPOSITIVO DI SICUREZZA* in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.

9. Presente solo in alcuni modelli.

GB

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apprecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

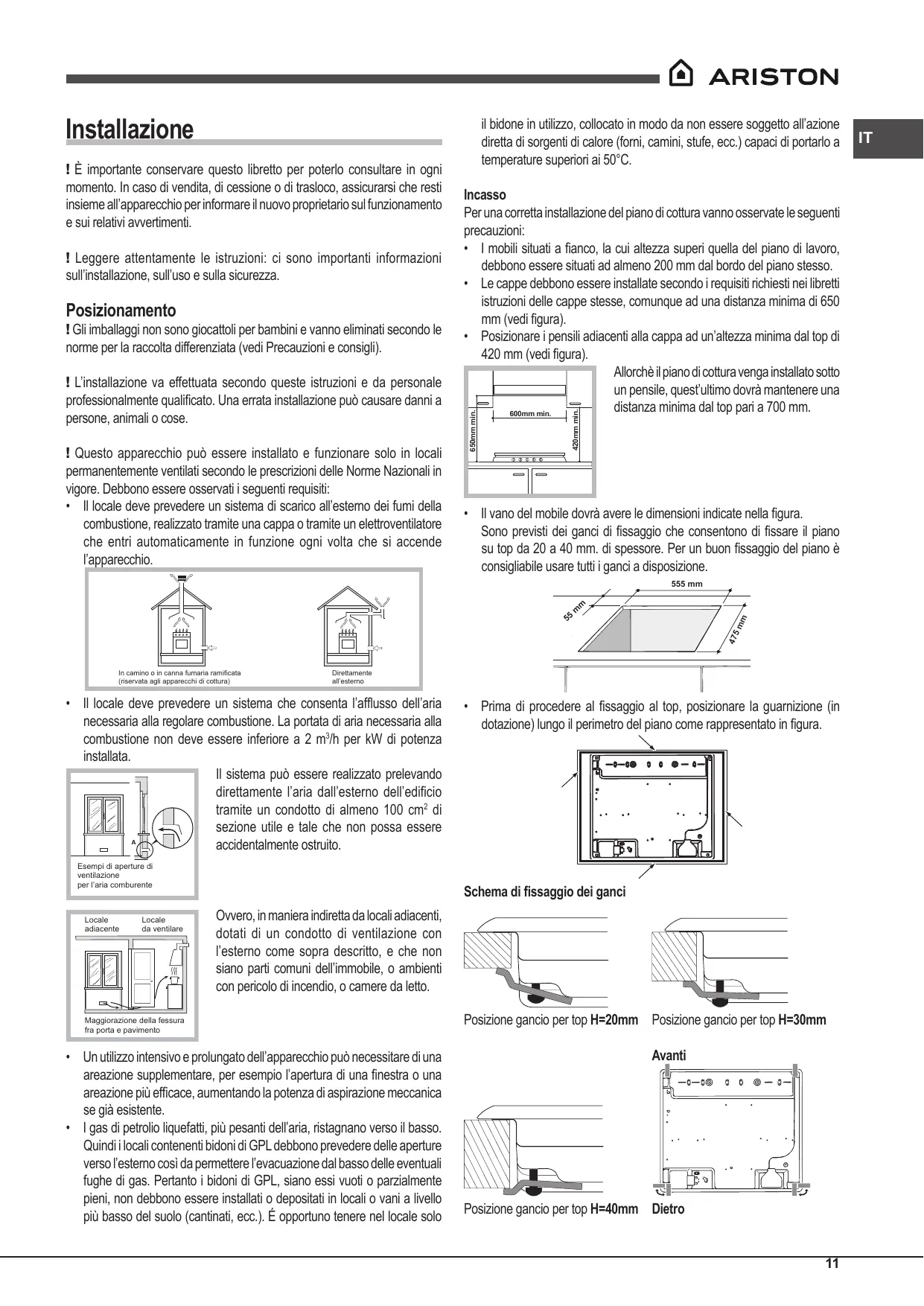

Posizionamento

!Gli imballaggi non sono gioicattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persona, animali o cose.
! Questo apparentecchio più essere installato e funzionare solo in locali permanentemente ventilati seconde le prescrizioni delle Norme Nazionali in vigore. Debbono essere osservati i seguenti requisiti:

• Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizazotramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio.

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3/h per kW di potenza installata.

Ilsystemapoessere realizzato prelevando direttamente l'aria dall'esterno dell'edificiotramite un condotto di almeno 100~cm^2 di sezione utile e tale che non possa essere accidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descrizione, e che non siano parti comuni dell'immobile, o ambienti con pericolò di incendio, o camere da fatto.

• Un utilizzo intensivo e prolongato dell'apparecchio può necessitar de una areazione supplementare, per esempio l'apertura da una finestra o una areazione più efficace, augmentando la potenza di aspirazione meccanica se gli èssistente.
• I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contententi bidoni di GPL debbono prevedere delle aperture verso l'esternoosi da permettere l'évacuation dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo

il bidone in utilizzato, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^ .

Incasso

Per una corretta installatione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 200~mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distanza minima di 650 mm (vedi figura).
• Posizione i pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (vedi figura).

Allorché il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm.

• Il vano del mobile dovrà essere le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

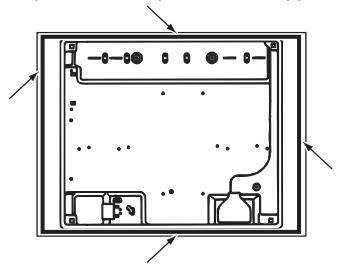

• Prima di procedere al fissaggio al top, posizionare la guarnizione (in dotazione) lungo il perimetro del piano come rappresentato in figura.

Schema di fissaggio dei ganci

Posizione gancio per top H=20mm

Posizione gancio per top H = 30mm

Posizione gancio per top H=40mm

Dietro

! Usare i ganci contentuti nella "confione accessioni"
- Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inseire un pannello di legno come isolamento. Esso dovrá essere posizionato ad una distance minima di 20 mm. nella parte inferiore del piano stesso.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

!E' possible installare il piano solo sopra fornì incasso dotati di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisisti per il funzionamento con corrente alternata alla tensione e Frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduittre di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installatione sopra un forn o da incasso l'allaccio elettrico del piano e quello del forn dove essere realizzato separamente, sua per ragioni di sicurezza elettrica che per facilitare l'eventuale estrabilità del forn.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico individato nella targhetta caratteristica.

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrogatto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsableile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuire l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristica;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad apparentecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora Queste norme non vengano rispettate.

Collegamento gas

Il collegamento dell'apprecchio alla tubazione o alla bombola del gas dovrè essere effettuato come prescritto delle Norme Norme Nazionali in vigore, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas".

Nel caso di alimentazione con gas liquido, da bombola, utilizzato regolatori di pressione conformi alle Norme Nazionali in vigore.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei brucitori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi, guarnizioni di tenuta metalliche in alluminio o guarnizioni in gomma conformi alle Nome Nazionali in vigore.

Controllo Tenuta

! Ad installatione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esse è predisistosto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuatinge le seguenti operazioni:

1. Togliere le griglie del piano e sfilare i brucitori dallo loro sedi.
2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituurli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristica dei brucitori ed ugelli").
3. Rimontare le parti eseguendo all'inverso le operazioni.
4. Al termine dell'operazione, sostituite la vecchia etichetta taratura con quale corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Regolazione aria primaria dei bruciatori

I brucitori non necessitano di nessuna regolazione dell'aria primaria.

Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;
2. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.
3. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei brucitori.
4. Negli apparecchi provvisti del dispositiivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositiivo con bruciatori al minimo augmentare la portata dei minimi stessi agenda sulla vite di regolazione.

1. Effettuata la regolazione, ripristate i sigilli posti sui by-pass con ceralacco o materiali equivalenti.
   ! Nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.
   ! Al termine dell'operazione sostituire la vecchia etichetta di taratura conQLIa corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.
   ! Qualora la pressione del gas utilizzato sua diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (seconde le Norme Nazionali in vigore).

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Dirette Comunitarie: - 2006/95/CE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CE del 30/11/09 (Gas) e successive modificazioni. - 2012/19/UE e successive modificazioni.
ECODESIGN	Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC. Noma EN 30-2-1

Caratteristiche dei brucatori ed ugelli

Tabella 1				Gas Liquido					Gas Naturale
Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.* )		By-pass 1/100 (mm)		Ugello 1/100 (mm)	Portata* g/h		Ugello 1/100 (mm)	Portata* l/h
		Nomin.	Ridot.				***	**
Rapido (R)	100	3.00	0.70	41	39	86	218	214	116(Y)	286
Semi Rapido (S)	75	1.65	0.40	30	28	64	120	118	96(Z)	157
Ausiliario (A)	55	1.00	0.40	30	28	50	73	71	79(6)	95
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)						28-30	37	20
							20	25	17
							35	45	25

• A 15°C e 1013,25 mbar-gas secco
  Propano P.C.S. = 50.37 MJ/Kg
  * Butano P.C.S. = 49.47 MJ/Kg
  Naturale P.C.S. = 37.78 MJ/m³

(1) Solo per apparecchi con dispositivo di sicurezza contro le fughe di gas.

DD 641 HA(BK)
DD 641 /A(ICE)
DD 642 /A(BK)

Avvio e utilizzato

! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente.

Bruciatori gas

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

Spento Massimo Minimo

Per accendere uno dei brucitori, avvincare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola correspondente in senso antiorario sino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il disposativo che mantiene automaticamente accesa la fiamma.

Modelli sono dotati di accensione integrata all'interno della manopola. Per accendere il bruciatore prescelto è sufficiente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antorario fino alla posizione di massima potenza, tenendola premuta fino alla avvenuta accensione.

! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario forn all'arresto (correspondente al significolo "●").

Consigli pratici per l'uso dei brucitori

Al fine di ottener il massimo rendimento è utile ricordare quando segue:

Utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fluoriscano dal fondo dei recipienti.
Utilizzare sempre recipienti a fondo piatto e con coperchio.
- Al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Bruciatore	Ø Diametro recipienti (cm)
Rapido (R)	24 - 26
Semi Rapido (S)	16 - 20
Ausiliario (A)	10 - 14

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

• Per la massima stabilità dei recipienti, assicurarsi sempre che le griglie siano montate in modo corretto e che agli recipiente sia centrato sul bruciatore.
• Le maniglie delle pentole devono essere posizionate in linea con una delle razze della griglia.
• Le maniglie delle pentole devono essere posizzionate in modo da non sporgere altre il bordo anteriore del piano di cottura.

massima stabilità.

L'aspetto più variable in termini di stabilità delle pentole può essere spesso la pentola stessa (o il suo posizionamento durante l'uso). Pentole ben bilanciate, con fondi piatti, centrate sul bruciatore, con le maniglie posizionate in linea con una delle razze della griglia offrono oviamente la

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispettati i requisiti richiesti nel paragrafo relativivo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professione all'interno dell'abitazione.
  L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e seconde le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quando pericoloso. Il costruttore non più essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
  Non ostruire le aperture di ventilazione e di smaltimento di calore.
  Assicurarsi sempre che le manopole siano nella posizione “ ”/“○” quando l'apparecchio non è utilizzato.
  Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Non chiudere il coperchio in vetro (se presente) con i brucatori gas o la piastra elettrica alla caldi.
• Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
  La direttiva Europea 2012/19/EU sui rifiuti di apparecchia-ture elettriche ed elettroniche (RAEE), precede che gli elettro-d-mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccoli separatamente per ottimizzato il tasso di recupero e ricolaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il symbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata. Quando si acquista una nuova apparecchiaatura equivalente siouldo consegnare il RAEE al negotiante, che è tenuto a ritirarlo Gratisamente; i RAEE di "piccolissime dimensioni" (nessun dato sulla 25 cm) possono

essere consegnati Gratisamente ai negotiantianche se non si acquista nulla (solo nei nego con superficie di vendita superiore a 400 mq).Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno acqua possibile. Cucinare senza coperchio aumento notevolmente il consumo in termini di energia.
• Usare pentole e padelle piatte.
• Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di salvare un terzo di energia.

Manutenzione e cura

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulizia del piano di cottura

• Le parti smaltate e in vetro vanno lavate con acqua calda e detergente neutro.
• L'acqua calcarea o detergenti aggressivi potrebbero lasciare macchie sulle superfici in acciaio inox, se rimangono a contatto troppo a lungo. Eliminare prontamente eventuali residui di cibo (acqua,ugo, caffe, ecc.) prima che si secchino.
• Pulire con acqua calda e detergente neutro, quando asciugare con un panno morbido o una pelle di daino. In caso di sporco dificile, usare esclusivamente detergenti indicati per le superfici in acciaio inox.
• Pulire le superfici in acciaio inox solo con un panno morbido o una spugna.
• Non utilizzato prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.
  Nonutilizzare pulitrici a getto di vapore.
  Nonutilizzare prodotti inflammabili.
• Evitare di lasciare sul piano sostanze acide o alcaline come aceto, mostarda, sale, zucchero o succo di limone.

Pulizia dei componenti del piano

• Pulire le parti smaltate e in vetro solo con un panno morbido o una spugna.
• Le grigie, i cappellotti e i brucatori sono rimovibili per facilitarne la pulizia.
• Lavarli a mano con acqua calda e detersivo non aggressivo avendo cura di eliminare eventuali incrostazioni e controllingo che nessuna delle aperture del bruciatore sa otturata.
• Sciacquare asciugare.
• Rimontare correttamente brucatori e cappellotti nelle rispettive sedi.
• Nel riposizionare le griglie, assicurarsi che la zona di appoggio delle pentole sua allineata con il bruciatore.
• Nei modelli dotati di candeline di accensione elettrica e di termocoppie di sicurezza, occorre procedere a un'accurata pulizia della parte terminale della candelina per assicurame il buon funzionamento. Controllare questi componenti frequentemente e, se necessario, pulirli con un panno umido. Eventuali residui di cibo secchi vanno rimossi con uno stuzzicadenti o un ago.

! Per evitare danni all'accensione elettrica, non utilizzarla quando i bruciatori non sono nella loro sede..

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

Anomalie e rimedi

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che casa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:

• Sono ostruii i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

Non avete premuto a fondo la manopola.
- Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositorio di sicurezza.
- Sono ostruii i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostritti i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanze del piano.
  La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

Il fondo del recipiente è perfettamente piano.
Il recipiente è centrato sul bruciatore o sulla piatra elettrica.
Le griglie sono state invertite.

ATTENZIONE

IT

Per l'installazione del piano consultare il manuale

Evitare urti
accidentali con
pentole, griglie o
altri utensili da cucina.

Non usare pentole o tegami a cavallo di due o più brucitori

Non lasciare bistecchiere
vuote sul fornello acceso
per più di 5 minuti

IT

Installation

auii j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j

1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.

j j j j j j j j j j j j j j j j j j j j j j j

1 1

（）24

（）

Cuii ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci CiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCiCi CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiCI CiTI

1

aai 5

212 × 21 × 21 96

gag gag gag gag gag gag gag gag

45 212301123011230112301

.

.

.

aai gai jg jnui oaiy jai 12 sgs aiaj a

45 46

J 1

.2j2j2j1g j1g4i g 0o0000000000000000

CwDooaobai CwJdai

iJaa Jaiia jy g yj

45 2000

Cui Cui Dus Jy Gzy

.

Cui j hao jui jia jai jai

（）

.2345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890
