MANUALE UTENTE FTCD 872 6HM1 HOTPOINT

Libretto di istruzioni

La prima volta che si accende l’asciugatrice à necessario selezionare la lingua preferita, vedere a pag. 28

! Tenere a portata di mano il presente libretto, cosi da poterlo consultare facilmente ad ogni evenienza. Tenere il libretto sempre vicino all'asciugatrice; nel caso in cui l'apparecchio venga venduto o ceduto ad altre persone,

ricordarsi di consegnare loro questo libretto, cosi da permettere anche ai nuovi possessori di conoscere le avvertenze e i suggerimenti sull’utilizzo dell'asciugatrice. ! Leggere attentamente queste istruzioni: le pagine che seguono contengono importanti informazioni sull'installazione e utili suggerimenti sul funzionamento dell'elettrodomestico.

{1} Questo simbolo ti ricorda di leggere questo libretto istruzioni.

Installazione, 21-22 Dove installare l'asciugatrice Aerazione Porre l'asciugatrice su una superficie piana Tubo di scarico dell’acqua Collegamento elettrico Informazioni preliminari

Avvertenze, 23-24 Sicurezza Per ridurre al minimo il rischio di incendio

Cura e manutenzione, 25-26 Scollegamento dell'apparecchio dalla rete elettrica Pulizia del filtro al termine di ogni ciclo Pulizia dell'unità filtro della pompa di calore Svuotare il recipiente di raccolta dell'acqua dopo ogni ciclo Controllo del cestello al termine di ogni ciclo Pulizia dell'asciugatrice

Descrizione del prodotto, 27 Caratteristiche Pannello di controllo

Avvio e programmi, 30-34 Scelta del programma Tabella dei programmi l comandi

Bucato, 35 Controllo del bucato Etichette con le istruzioni per il lavaggio Tempi di asciugatura

Assistenza, 37 Ricambi

Informazioni sul prodotto, 38 Smaltimento e Riciclaggio

Regjistra il tuo prodotto

chiama gratuitamente il Numero Verde 800 894 056 oppure compila e invia il form on line su www.hotpoint-ariston.it

Dove installare l’asciugatrice

. Le flamme possono danneggiare l'asciugatrice che deve pertanto essere installata lontano da cucine a gas, stufe, termosifoni o piani di cottura.

. L'asciugatrice deve essere installata in un ambiente con temperatura compresa tra 20 e 23°C per ottenere prestazioni ottimali. Il corretto funzionamento à comunque garantito tra 14 e 30°C.

spazio minimo 10mm + Se l'elettrodomestico Ÿ verrà installato sotto un

PK necessario lasciare

bio minith} uno spazio vuoto di

Less | almeno 10 mm sopra il

—" pannello superiore

D dell'elettrodomestico;

i pannelli laterali dovranno invece avere uno spazio libero intorno di almenoi5mm. In questo modo sarà garantita la circolazione dell’aria. L'apparecchio deve essere installato con la superficie posteriore posizionata contro un muro.

! Controllare che le prese d'aria del pannello posteriore non siano ostruite.

Ë importante che l'ambiente in cui si utilizza l'asciugatrice sia sufficientemente aerato Assicurarsi inoltre che l'ambiente in cui viene installata l'asciugatrice non sia umido e che vi sia un adeguato ricambio di aria. Garantire un adeguato flusso d’aria intorno all'asciugatrice in modo da permettere che l'acqua prodotta durante il lavaggio si condensi; l'asciugatrice non funzionerà correttamente se posizionata in uno spazio chiuso o all'interno di un mobile.

1 Se l'asciugatrice viene utilizzata in una stanza piccola o fredda è possibile che si generi un po’ di condensa. ? Non è consigliabile che l’asciugatrice sia installata in un armadio, e non deve mai essere installata dietro una porta richiudibile à chiave, una porta scorrevole o una porta con cerniera sul lato opposto dello sportello dell'asciugatrice.

Tubo di scarico dell’acqua

Se l’asciugatrice viene collocata vicino ad un tubo di scarico, à possibile far defluire l'acqua al suo interno. In questo modo si evita di dover svuotare il recipiente di raccolta dell'acqua. Se l'asciugatrice viene posizionata sopra o di fianco ad una lavatrice, pu condividere lo stesso scarico. L'altezza dello scarico deve essere inferiore a (1m) dal fondo dell'asciugatrice.

= nl Rimuovere il tubo flessibile esistente dalla posizione mostrata nella figura A.

figura À Poi montare una tubo flessibile

della lunghezza adeguata nella posizione mostrata nella figura B.

! Assicurarsi che il tubo non sia schiacciato o attorcigliato quando l’asciugatrice si trova nella sua posizione finale.

Porre l’asciugatrice su una superficie piana

Per funzionare correttamente l'asciugatrice deve essere installata su una superficie piana. Quando si deve installare l'asciugatrice nella sua posizione

PR finale assicurasi che sia in posizione 4 DZ piana primo ai lati e poi davanti

: à e dietro. Se l'asciugatrice non si “1 trova su una superficie piana,

D ————* regolare i due piedi frontali su o

gi, fino a che si trova in posizione orizzontale.

! AVVERTENZA: prima di utilizzare l’asciugatrice assicurarsi che sia stata in posizione verticale per almeno 6 ore.

Collegamento elettrico

Prima di inserire la spina nella presa

elettrica, verificare che:

+ assicurarsi che le mani siano asciutte.

- la presa sia dotata di messa a terra.

- la presa sia in grado di supportare la potenza massima prevista per l'asciugatrice, cosi come indicata sull'etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto).

-_la tensione di alimentazione sia compresa nei valori indicati dall'etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto).

- la presa sia compatibile con il tipo di spina dell'asciugatrice. In caso contrario, sostituire la spina o la presa.

L'asciugatrice non pu essere installata in ambienti all'aperto, anche se riparati. Pud essere molto pericoloso esporre questo elettrodomestico alla pioggia o a un temporale.

Dopo l'installazione dell'elettrodomestico, il cavo e la spina elettrica devono rimanere a portata di mano.

Non utilizzare prolunghe.

Il cavo elettrico non deve essere tagliato né calpestato.

Il cavo elettrico deve essere controllato periodicamente. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal produttore, dal suo servizio assistenza o da altro personale qualificato al fine di evitare pericoli. Presso i rivenditori autorizzati à possibile acquistare cavi di ricambio e cavi più lunghi di quelli montati in fabbrica.

Il produttore declina ogni responsabilità nei casi in cui le presenti regole non vengano rispettate.

Se si nutrono dei dubbi a riguardo, consultare un elettricista.

Informazioni preliminari

Una volta installata l'asciugatrice, prima di metterla in funzione, pulire l'interno del cestello, cosi da rimuovere lo sporco che pu essersi accumulato durante il trasporto.

Massime dimensioni di carico Fibre naturali : 8 kg

! Questo elettrodomestico è stato progettato e realizzato rispettando gli standard di sicurezza internazionale. Queste avvertenze vengono fornite per motivi di sicurezza e devono essere osservate attentamente.

+ La presente asciugatrice pud essere usata da persone (compresi i bambini da 8 anni in su) con capacità fisiche, sensoriali o mentali ridotte o senza esperienza e conoscenza, se sono sottoposte a supervisione o ricevano istruzioni relative all'uso del dispositivo da parte di una persona responsabile della loro sicurezza.

+ _ Questa asciugatrice à stata progettata per uso domestico e non professionale.

+ Non toccare l’elettrodomestico quando si à a piedi nudi né con le mani o i piedi bagnati.

+ _ Per scollegare l’elettrodomestico dalla rete di alimentazione,bisogna tirare la spina: mai il cavo.

+ Dopo l'uso, spegnere l’asciugatrice e scollegarla dalla rete di alimentazione. Tenere lo sportello chiuso onde evitare che i bambini possano utilizzare l'asciugatrice come un gioco.

+ _| bambini devono essere sorvegliati per assicurarsi che non giochino con l'asciugatrice.

+ _Pulizia e manutenzione non devono essere eseguite dai bambini senza supervisione.

+ _ | bambini di età inferiore a 3 anni devono essere tenuti lontano dall'asciugatrice se non sono constantemente sorvegliati.

+ _L'elettrodomestico deve essere installato correttamente e deve avere un'adeguata aerazione. EË importante non ostruire mai la presa d’aria sulla parte frontale dell'asciugatrice e lo sfiato sul retro (vedere la sezione Installazione).

+ _ Non utilizzare l’asciugatrice sulla moquette, nel caso in cui l’altezza del pelo sia tale da impedire l'ingresso dellaria attraverso la base dell'asciugatrice.

Verificare che l'asciugatrice sia vuota

prima di iniziare a caricarla.

À parte posteriore dell'asciugatrice puo diventare molto calda. Evitare

assolutamente di toccarla duranie il

funzionamento dell'elettrodomestico.

Non utilizzare l’asciugatrice a meno che

il filtro, il recipiente dell'acqua e le unità

del filtro della pompa di calore non

siano saldamente in posizione (vedere

la sezione Manutenzione).

Non sovraccaricare l’asciugatrice

(vedere la sezione Bucato per i vari limiti

Non inserire capi completamente

Seguire sempre con attenzione tutte le

istruzioni riportate sulle etichette per il

lavaggio dei capi (vedere la sezione

Non introdurre nell'asciugatrice capi troppo

Non asciugare fibre acriliche ad alte

Non spegnere l’asciugatrice se vi sono

ancora capi caldi all'interno.

Pulizia del filtro dopo ogni utilizzo

(vedere la sezione Manutenzione).

Svuotare il recipiente di raccolta

dell'acqua dopo ogni utilizzo (vedere la

sezione Manutenzione).

Pulire l’unità filtro della pompa di calore

ad intervalli regolari (vedere la sezione

Evitare l’accumulo di laniccio intorno

Non salire sul pannello superiore

dell'elettrodomestico, perché in questo

modo si potrebbe danneggiare

gravemente l'asciugatrice.

Rispettare sempre gli standard e le

caratteristiche elettriche (vedere la

sezione Installazione).

Acquistare solo accessori e parti di

ricambio originali (vedere la sezione

Per ridurre il rischio di incendo dell’asciugatrice, è necessario

osservare i seguenti punti:

Prima di essere caricati nell'asciugatrice, i capi devono essere lavati con acqua e sapone, risciacquati e infine centrifugati. L’asciugatura di capi che NON siano stati precedentemente lavati con acqua, determina il pericolo di incendio.

Non caricare nell'asciugatrice capi precedentemente trattati con prodotti chimici.

Non asciugare articoli macchiati o imbevuti di olio vegetale o da cucina, cià costituisce un rischio di incendio.

Gli articoli sporchi di olio possono infiammarsi spontaneamente, specialmente quando vengono esposti a fonti di calore come l'asciugatrice.

Gli articoli possono diventare caldi, causando una reazione di ossidazione con l'olio, l'ossidazione crea calore. Se il calore non è in grado di fuoriuscire, gli articoli possono scaldarsi tanto da prendere fuoco. L'accumulo, l'impilamento o il deposito di capi sporchi/imbevuti di olio pu impedire la fuoriuscita del calore e causare un incendio.

Se non è possibile evitare di porre nell'asciugatrice articoli sporchi/imbevuti di olio vegetale, olio da cucina o lacca, è prima necessario lavarli con detergente supplementare, cià ridurrà, ma non eliminerà il rischio di incendio. Che non devono essere rimossi dall'asciugatrice e impilati o ammucchiati quando sono ancora caldi.

Non inserire nell'asciugatrice capi che sono stati precedentemente lavati, puliti, imbevuti o lasciati in ammollo in benzina, solventi a secco o altre sostanze infiammabili o esplosive, le sostanze altamente infiammabili usate comunenmente negli ambienti domestici, compresi olio da cucina, acetone, alcol denaturato, cherosene, sostanze antimacchia, trementina, cere e sostanze di rimozione cere. Assicurarsi che questi capi vengano lavati in acqua calda con una quantità supplementare di detergente prima di essere inseriti nell'asciugatrice.

Non inserire nell'asciugatrice articoli contenenti schiuma di gomma (detta anche schiuma di lattice), o materiali simili. | materiali in schiuma di lattice quando vengono riscaldati possono incendiarsi mediante la combustione spontanea.

Non utillizzare ammorbidenti o prodotti simili nell'asciugatrice per eliminare gli effetti dell'elettricità statica, se non consigliato espressamente dal produttore dell'ammorbidente.

Non inserire nell'asciugatrice indumenti intimi che contengono rinforzi in metallo, es. reggiseni con ferretti in metallo.

Se i ferretti si staccano durante l'asciugatura, possono danneggiare l'asciugatrice.

Non inserire nell'asciugatrice articoli in gomma solida, in plastica, come cuffie per la doccia o teli impermeabili di protezione per bambini, polietilene o carta.

Non inserire nell'asciugatrice articoli foderati in gomma solida, capi con imbottiture in schiuma di gomma, cuscini, galosce e scarpe da tennis rivestite in gomma.

Togliere tutti gli oggetti dalle tasche, specialmente accendini e fiammiferi.

! AVVERTENZA: non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura, a meno che tutti gli articoli non siano stati rimossi velocemente e stesi, cosi da dissipare il calore.

Scollegamento dell’apparecchio dalla rete elettrica

! L'asciugatrice deve essere sempre scollegata quando non à in funzione, durante le operazioni di pulizia e durante qualsiasi operazione di manutenzione.

Pulizia del filtro dopo ogni ciclo

I! filtro à un componente fondamentale dell'asciugatrice: la sua funzione à quella di raccogliere il laniccio e i nugoli che si formano durante l'asciugatura.

Al termine di ogni ciclo di asciugatura, à quindi importante pulire a fondo il filtro, sciacquandolo sotto l'acqua corrente o pulendolo con l'aspirapolvere. Se il filtro si intasa, il flusso dell’aria all'interno sarà gravemente compromesso: | tempi di asciugatura si allungheranno e cosi si consumerà molta più energia. Potrebbero anche verificarsi danni all'asciugatrice.

I! filtro si trova vicino alla guarnizione

(vedere diagramma alla prossima pagina).

Rimozione del filtro:

1. Tirare verso l'alto il manico in plastica del filtro.

2. Aprire il filtro e pulire i

depositi di lanugine

Riposizionarlo in modo

| Assicurarsi che il filtro

sia inserito fino in

fondo nel relativo alloggiamento dell'asciugatrice.

4.Rimuovi tutta la lanugine che se è formata sulla parte interna della porta e sulla guarnizione.

? Non utilizzare l’asciugatrice se il filtro non

è stato riposizionato.

Pulizia dell’unità filtro della pompa di calore

Rimuovere regolarmente (ogni & cicli di asciugatura) l'unità filtro della pompa di calore e pulire gli accumuli di lanugine dalla superficie del filtro.

Tuttavia, al fine di ottimizzare le prestazioni di asciugatura consigliamo di pulire questo filtro dopo OGNI ciclo.

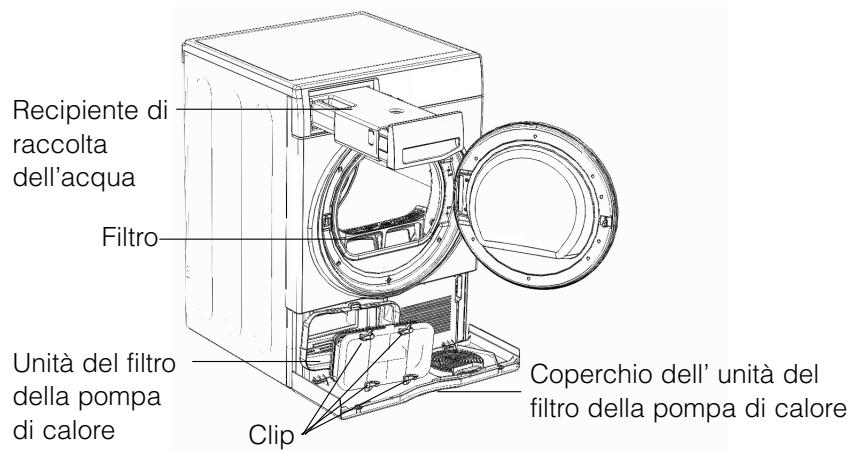

Rimozione dell'unità filtro della pompa di

1.Scollegare l'asciugatrice e aprire lo sportello.

2. Aprire il coperchio dell'unità del filtro della pompa di calore (vedere diagramma alla prossima pagina). Sganciare le 4 clip ruotandole alla posizione verticale e poi tirare l'unità filtro verso di sé.

8.Separare le due parti del filtro e pulire la superficie del filtro.

! La parte frontale della pompa di calore è fatta di piastre di metallo sottile. Assicurarsi di non danneggiarle o di tagliarsi quando si esegue la pulizia, rimuovendo o sostituendo l'unità filtro della pompa di calore.

Ogni volta che si pulisce il filtro della pompa di calore rimuovere sempre qualsiasi accumulo di lanugine dalla superficie delle piastre metalliche. 14. Rimuovere

Z accuratamente la lanugine con un panno umido, una spugna o un aspirapolvere. NON utilizzare MAI le dita.

5.Rimontare le due parti del filtro, pulire le guarnizioni e sostituirli con i 4 clip in posizione orizzontale e assicurarsi che i dispositivi di chiusura siano ben saldi.

Recipiente di raccolta dell'acqua

Unità del filtro = della pompa N di calore Clip

Svuotare il recipiente di raccolta dell’acqua dopo ogni ciclo

Estrarre il recipiente dell'asciugatrice e rimuovere il tappo piccolo o quello grande e svuotarlo in una bacinella o altro contenitore adeguato. Riposizionare il tappo e il contenitore correttamente.

? Controllare sempre il recipiente e svuotarlo prima dell'avvio di un nuovo programma di asciugatura.

111 mancato svuotamento del contenitore di raccolta dell’acqua potrebbe causare: - L'arresto del riscaldamento della macchina (quindi il carico potrebbe essere ancora umido alla fine del ciclo de asciugatura).

+ _Caricamento del sistema di raccolta dell’acqua Quando la vostra asciugatrice à nuova, il contenitore dell'acqua non raccogjlierà finché il sistema non è a regime.

Cid potrebbe impiegare 1 o 2 cicli di asciugatura: Una volta caricato, il sistema raccoglierà l'acqua ad ogni ciclo di asciugatura.

Controllo del cestello al termine di ogni ciclo

Ruotare il cestello manualmente per rimuovere i piccoli capi (fazzoletti) che potrebbero essere rimasti all'interno dell'asciugatrice.

Pulizia del Tamburo ! Per la pulizia del tamburo non usare abrasivi, lana di acciaio o agenti di pulizia di acciaio inossidabile.

Potrebbe formarsi una patina colorata sul tamburo di acciaio inossidabile, questo potrebbe essere causato da una combinazione di acqua e/o di agenti di pulizia, come ammorbidente del lavaggio. Questa patina colorata non avrà alcun effetto sulle prestazioni dell'asciugatrice.

_ > Coperchio dell’ unità del filtro della pompa di calore

+ Le parti esterne in metallo e plastica e le parti in gomma possono essere pulite con un panno umido.

-_Periodicamente (ogni 6 mesi) aspirare la griglia della presa d'aria frontale e gjli sfiati sul retro dell'asciugatrice per rimuovere ogni eventuale formazione di lanugine, fili o polvere. Inoltre per rimuovere accumuli di lanugine dalla parte frontale della pompa di calore e dalle aree dei filtri, pulire di tanto in tanto con un’aspirapolvere:

! Non usare solventi o abrasivi.

! Far controllare regolarmente l’asciugatrice da

personale tecnico qualificato per la sicurezza delle

parti elettriche e meccaniche (vedere la sezione

- Ricorda di pulire il filtro porta a la pompa di calore dopo ogni asciugatura.

- Ricorda di svuotare il recipiente di raccolta dell'acqua dopo ogni carico.

! Cosi facendo, avrai il massimo delle prestazioni.

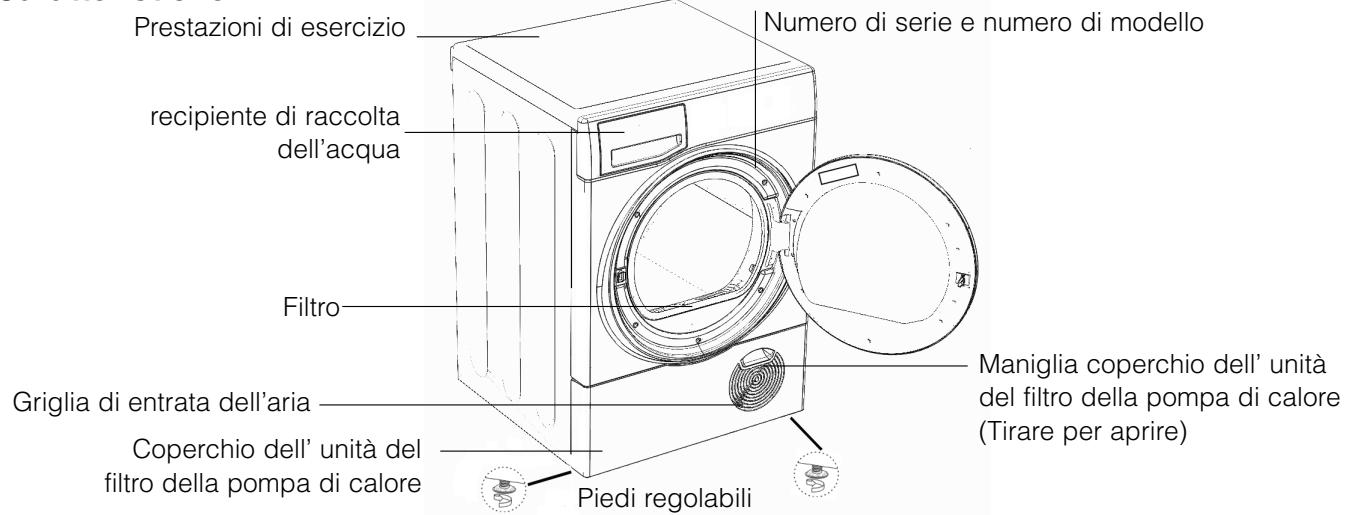

Descrizione del prodotto

Caratteristiche Prestazioni di esercizio

recipiente di raccolta dell'acqua

Maniglia coperchio dell’ unità del filtro della pompa di calore

Griglia di entrata dell'aria

Coperchio dell’ unità del N Ds

filtro della pompa di calore

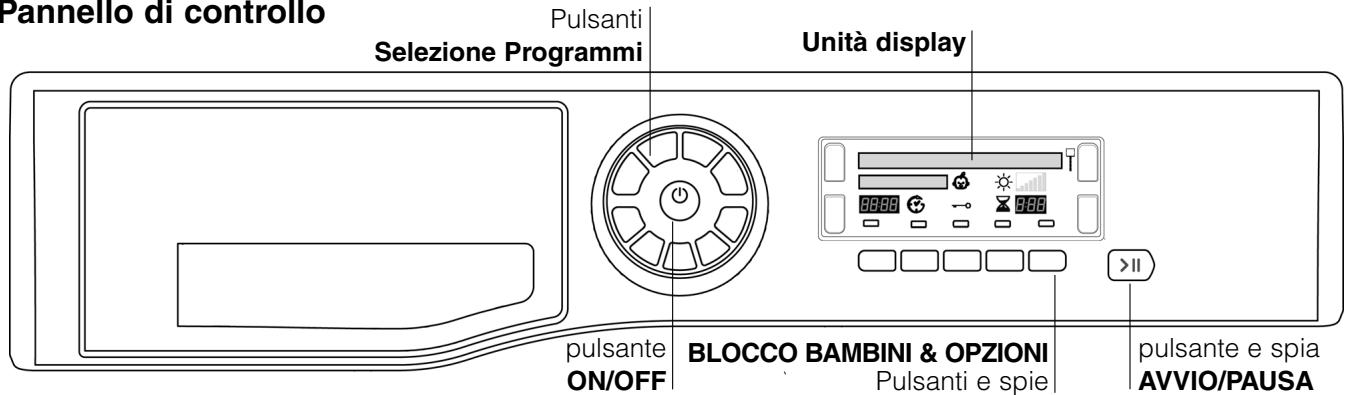

Pannello di controllo Pulsanti

mn. D 3. Piedi regolabili

ON/OFF Il pulsante ON/OFF - se premuto quando l’asciugabiancheria à in esecuzione il display visualizza SPEGNIMENTO IN CORSO |l'asciugabiancheria si arresta. Se il display visualizza [TIENI PREMUTO PER SPEGNERE

tenere premuto il bottone e Î conteggio del display esegue un conto alla rovescia 3, 2, 1 e poi si ferma

Premere e tenere premuto per più di 3 secondi, sul display appare brevemente | ACCENSIONE IN CORSO | pulsanti Selezione PROGRAMMA impostano il programma: premere il pulsante corrispondente al

programma che si desidera selezionare (vedere la sezione Avvio e programmi).

| pulsanti/spie OPZIONE : questi pulsanti selezionano le opzioni disponibili per il programma selezionato (vedere la sezione | Comandi). Le spie sull'unità display vicine ai pulsanti si illuminano per indicare che l'opzione è stata selezionata.

Il pulsante AVVIO/PAUSA »1I avvia un programma selezionato. Premendo questo pulsante quando un programma è in esecuzione, il programma viene sospeso, si sente un segnale acustico e il display visualizza ENER dopodiché l'asciugabiancheria si ferma.

a spia è verde quando il programma è in funzione, lampeggia di giallo se il programma è in pausa, lampeggia di verde se è in attesa di avwviare un programma (vedere la sezione Avvio e programmi). Nota: questa spia lampeggia di giallo anche durante la fase Post-antipiega di un programma:

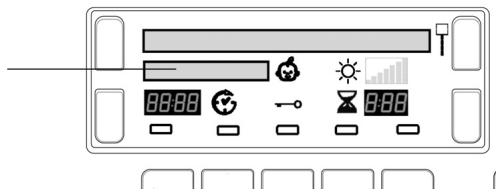

L'unità display fornisce avvertenze e informazioni sul programma selezionato e il suo andamento (vedere alla pag. seguente)

CD == Q QD OO 0 Gr pulsante| BLOCCO BAMBINI & OPZIONI pulsante e spia

Pulsanti e spie AVVIO/PAUSA Pulsante/icona BLOCCO SICUREZZA BAMBINI {À : Premere e tenere premuto questo pulsante dopo aver selezionato il programma desiderato e altre opzioni, cià evita che le impostazioni del programma vengano cambiate, il display mostrerà brevemente

(BÉOCCO PAST | Quando l'icona è accesa, gji altri pulsanti sono disabilitati. Tenere premuto il pulsante per cancellare, l'icona scomparirà, il display mostrerà

brevemente |SBLOCCATI Nota bene: Questa asciugatrice, in conformità alle nuove normative legate al risparmio energetico, à dotata di un sistema di autospegnimento (standby) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere e tenere premuto il pulsante ON-OFF fino a quando il display visualizza brevemente Époi si

riaccende l'asciugabiancheria.

Il programma “ciclo lana” di questa macchina è stato testato e approvato da The Woolmark Company. Il ciclo à adatto ad asciugare capi in lana etichettati “lavare a mano”, purché i capi siano lavati utilizzando un ciclo di “lavaggio a mano” approvato da Woolmark e asciugati seguendo le istruzioni fornite dal fabbricante della macchina.

Nel Regno Unito, nell'Eire, a Hong Kong e in India il marchio Woolmark è un marchio certificato.

LÉ a u > È > e] mn ZT si 5 M > phoBaTrm 0

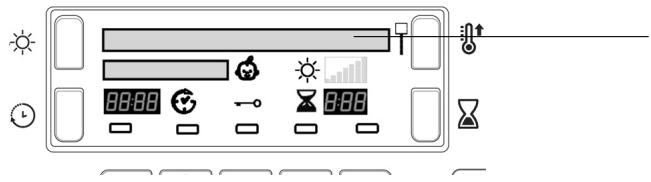

Selezione della lingua

La prima volta che si accende l'asciugatrice à necessario selezionare la lingua preferita dall'elenco disponibile.

Per modificare: la selezione attuale della lingua deve lampeggiare sulla prima riga del display.

-_ Premere il pulsante On/Off per spegnere il display, quindi premere e tenere premuto tutti e 3 i tasti: {| Livello di calore, X asciugatura temporizzata e xx livello di asciugatura per 5 secondi.

- Premere il pulsante y livello di calore o il pulsante }& asciugatura temporizzata e scorrere in alto o in basso nell'elenco

-_ Quando la propria lingua lampeggjia nella riga superiore del display, premendo il pulsante + livello di asciugatura verrà selezionata la propria preferenza.

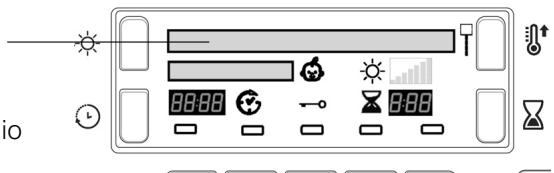

Capire il display Selezione dei programmi e display Il programma selezionato è indicato nella prima riga del display quando si seleziona il pulsante corrispondente, questo messaggio viene mostrato quando il programma è in funzione. Otto dei pulsanti hanno due selezioni, premere il pulsante una volta per la prima selezione e premere di nuovo per la seconda, il programma selezionato viene visualizzato. L'ultimo pulsante seleziona MEMO.

Premendo una volta Premendo una seconda volta

COTONE STANDARD CAMICIE û ANTI ALLERGY © ASCIUGATURA RAPIDA #5 PIUMINI 2 SETA 2 NERI Li

MEMO M (vedere sotto)

Memo: Quando si seleziona il pulsante Memo, il Display mostrerà il programma selezionato con ‘M’ prima del nome es.| M COTONE STANDARD | (vedere la sezione Avvio e programmi).

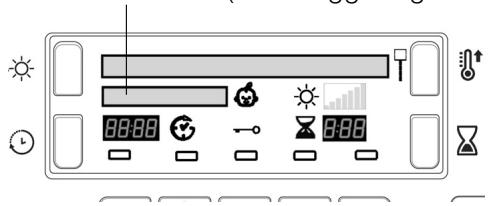

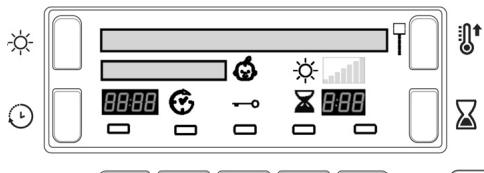

Livelli di asciugatura Durante la selezione di un programma automatico che ha diversi livelli di asciugatura disponibili (vedere la tabella dei

” qe La seconda riga del display mostra il livello di asciugatura richiesto, ad ogni %# | | il Ÿ pressione del pulsante livello di asciugatura x l'opzione successiva — Té #

dall'elenco seguente viene selezionata e visualizzata. Il display visualizza © | anche 1-7 barre a seconda della selezione e queste vengono visualizzate durante lo stato di avanzamento dei programmi. —

Y'Alcuni programmi automatici non consentono di modificare il proprio livello di asciugatura o non hanno tutte le opzioni dei livelli di asciugatura.

UM STIRARE APPENDERE + APPENDERE RIP. DELICATI RIPIEGARE INDOSSARE

Asciugatura a umido: asciuga i capi pronti per essere stirati con una macchina stiratrice o rotante.

Asciugatura per stiratura: asciuga i capi pronti per essere stirati con un ferro à mano

Asciugatura extra in gruccia: asciuga i capi delicati rendendoli pronti per essere appesi per l'asciugatura finale

Asciugatura in gruccia: asciuga i capi rendendoli pronti per essere appesi per asciugatura finale Asciugatura leggera: Asciuga | capi delicati di modo che sono pronti per essere riposti Asciugatura capi pronti per l'armadio: Asciuga i capi di modo che sono pronti per essere riposti

Asciugatura extra: asciuga i capi di modo che sono pronti per essere indossati

Avanzamento del programma

La seconda riga del display mostra lo stato del programma nel corso del suo avanzamento: (| messaggi lunghi scorrono nella riga)

RISCALDAMENTO Programma Caldo Abbraccio

[ FINE CICLO, TRATTAMENTO ANTIPIEGA ] (Se l'opzione Post-trattamento antipiega e selezionata). [FINE CICLO, PULIRE FILTRO E SVUOTARE BOTTIGLIA ]

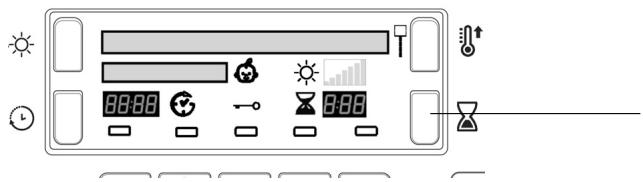

Asciugatura Temporizzata x

Dopo aver selezionato un programma con un'opzione di asciugatura temporizzata, premere il pulsante temporizzato e il display incrementerà il periodo selezionato, ogni volta

che si preme e si rilascia il pulsante (vedere la sezione Avvio e programmi).

Ogni pressione riduce la durata e il numero di opzioni temporali disponibili a seconda del programma/materiale selezionato. L'icona asciugatura temporizzata X viene visualizzata accanto all'ora

Il tempo selezionato rimane visualizzato dopo gli avvii del programma, ma pu essere modificato in qualsiasi momento.

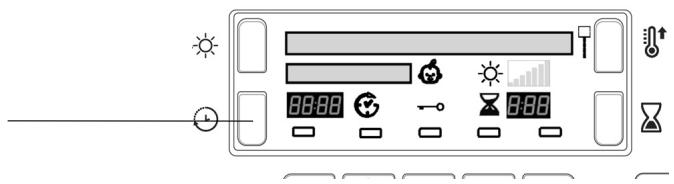

Ritardo e Tempo rimanente

Alcuni programmi possono avere un avvio ritardato (vedere la sezione Avvio e programmi). Premere il pulsante ritardo & e l'icona lampeggerà.

Ad ogni pressione del pulsante ritardo O l'impostazione di

ritardo avanza di 1 ora, da: KE à EX ouinoi EX ©

dopo alcuni secondi il ritardo viene cancellato.

Il periodo del ritardo viene mostrato sul display vicino al pulsante ritardo.

Il display esegue il conto alla rovescia dei minuti del periodo

di ritardo dopo che il pulsante Avwvio/Pausa »1| è stato

La seconda riga del display mostra

Ë possibile modificare o annullare il tempo di ritardo selezionato in qualsiasi momento

Dopo che si preme il pulsante Avvio/Pausa il Ritardo o Tempo rimanente viene visualizzato in ore e minuti con conto alla rovescia per ogni minuto.

Al termine del periodo di ritardo, o per tutto il programma, se non viene selezionato un ritardo, questa parte del display visualizzerà:

- il tempo rimanente stimato per la fine del programma, per programmi automatici

- il tempo rimanente effettivo nel corso di un programma temporizzato

Quando sono selezionati programmi temporizzati, il tempo visualizzato durante il ciclo à il tempo rimanente

Quando viene selezionato un programma automatico, il tempo visualizzato à una previsione del tempo rimanente. Quando il programma è selezionato, il display indica il tempo necessario per asciugare un carico pieno. Il tempo residuo viene costantemente monitorato durante il ciclo di asciugatura e il tempo viene modificato per mostrare la migliore stima possibile.

l punti fra le ore ed i minuti nel display lampeggiano per indicare il tempo che sta passando.

Avvertimenti a La seconda riga del display indica anche avvertimenti e promemoria: aa |) (! promemoria appaiono alla fine del programma) mu & È [FINE CICLO, PULIRE FILTRO E SVUOTARE BOTTIGLIA | | EEE & S ELU ®_ Promemoria che il contenitore dell'acqua deve essere A svuotato e che il filtro deve essere pulito ogni volta che si f ll Manage nonerIA (vedere la sezione I PULRE CONDENSATORE, FILTRO E SVUOTARE BOTTIGLIA |

| Questo messaggio indica che si deve pulire il filtro

SUOISRE BOTTIGLIA della pompa di calore (vedere la sezione Manutenzione)

Indica che il contenitore dell'acqua è pieno. | e appare ad intervalli in base alla frequenza di utilizzo messaggio scompare pochi secondi dopo aver dell’asciugatrice. Quando si termina il programma riposizionato il contenitore vuoto; perché cià successivo, il messaggio viene cancellato. Inoltre, à avvenga l’asciugatrice deve essere funzionante necessario pulire il filtro. (vedere la sezione Manutenzione). Nota bene: se il contenitore dell'acqua si riempie [ AZIONE ANTIALLERGICA NON GRANT FAUNE FILTRO | e questo messaggio viene visaulizzato, il calore *_ Mostrato a seguito del programma Anti-allergia e viene disattivato e i capi non si asciugano. indica che il filtro deve essere pulito al termine di tale ciclo (vedere la sezione Manutenzione). Avvio e programmi aprire lo sportello per estrarre i capi che nel frattempo Scelta del programma si sono asciugati e lasciare asciugare gli altri. Dopo Inserire la spina dell'asciugatrice nella presa di aver richiuso lo sportello, à necessario ripremere alimentazione elettrica. il pulsante Avvio/Pausa >1l per mettere nuovamente 2. Selezionare il bucato in base al tipo di tessuto in funzione l’asciugatrice. (vedere la sezione Bucato) Se si apre lo sportello per verificare il bucato, si 3. Tirare lo sportello per aprirlo e controllare la corretta allungherà il tempo di asciugatura poiché il posizione e la pulizia del filtro ed accertarsi che il compressore della pompa di calore non verrà recipiente di raccolta del'acqua sia vuoto e posizionato awviato per 5 minuti dopo che lo sportello à chiuso correttamente (vedere la sezione Manutenzione) e si preme il pulsante Start/Pause (vedere la 4. Caricare l'elettrodomestico, facendo attenzione ad sezione Comandi). evitare che qualche indumento possa frapporsi tra lo 10. Durante gli ultimi minuti dei programmi di asciugatura, sportello e la relativa guarnizione. Chiudere lo sportello. prima del termine del programma, viene inserita la 5. Se il Display non à acceso: Premere il pulsante ON/OFF O fase ASCIUGATURA A FREDDO (i tessuti vengono 6. Premere il pulsante di selezione Programma che raffreddati), questa fase deve sempre essere attivata corrisponde al tipo di tessuto da asciugare, per terminare il ciclo. controllando la tabella dei programmi (vedere Programmi 11. Al termine del ciclo di asciugatura viene visualizzato come pure le indicazioni per ciascun tipo di tessuto un messaggio: (vedere Bucato) | - __ Se viene visualizzato - Se il pulsante M è selezionato; le fasi 7 e 8 non [FINE CICLO, PULIRE FILTRO E SVUOTARE BOTTIGLIA | il Sono necessarie (vedere sotto). segnale acustico suona per 3 volte (Nota: se à 7. Scegliere l'opzione temporizzata o livelli di asciugatura: stata selezionata l'opzione SUONO il segnalatore - Se si seleziona asciugatura temporizzata acustico emette un suono 3 volte ogni 30 secondi premere e rilasciare il pulsante temporizzata per 5 minuti). finché non appare il tempo desiderato. - Se viene visualizzato o - per cambiare dall'impostazione di asciugatura [FINE CICLO, TRATTAMENTO ANTIPIEGA |è stata selezionata default, premere e rilasciare il pulsante livelli di Topzione di Anti-piega, se non si rimuove il asciugatura finché non viene visualizzato il livello bucato immediatamente, a volte desiderato. l'asciugabiancheria esegue il programma di ! Vedere la tabella programmi, per ulteriori dettagli: la asciugatura per 10 ore o fino a quando si apre disponibilità dei livelli di asciugatura, Asciugatura l'oblo’, il segnale acustico suona per 3 volte per temporizzata e Opzioni. confermare che il programma è completato. 8. Impostare un tempo di ritardo ed altre opzioni, se 12. Aprire lo sportello, estrarre il bucato, pulire il filtro e necessario (vedere la sezione Il Display). metterlo nuovamente in posizione. Svuotare il recipiente 9. Premere il pulsante Avvio/Pausa »1[ per avviare il di raccolta dell'acqua e rimetterlo al suo posto programma. || display indica una previsione del tempo (vedere la sezione Manutenzione). rimanente. Durante il funzionamento, è possibile 13. Scollegare l'asciugatrice dalla rete elettrica.

La prima volta che si preme questo pulsante, la seconda riga del display mostrerà Dopo aver selezionato il programma e le opzioni preferite à possibile salvare queste impostazioni premendo e tenendo premuto il pulsante Memo per almeno 5 secondi, la riga superiore mostra un messaggio lampeggiante M seguito dal programma selezionato. || segnale acustico emette un suono e la seconda riga del display mostra

La prossima volta che si ha bisogno di questo programma basta premere il pulsante M, quindi il pulsante Awvio/Pausa >1l e questo programma sarà funzionante.

Se si desidera, è possibile cambiare le proprie impostazioni preferite selezionando un nuovo programma e/o opzioni e premendo e tenendo premuto il pulsante M (come sopra).

Avvio e programmi & Hotpoint

ARISTON TZ GIORNALIERI (ESSENTIALS) - Programmi ! Se il display non è acceso ; Premere il pulsante ON/OFF O e selezionare il programma. Programma Opzioni disponibili: Livelli di asciugatura disponibili Un | S P P (Default evidenziato 4 ) OIEANRE £ 2 £ ro] É 08 ou x 5 LE |. a%l E | 8 | 8 als |s 12 |$ |£ SÉ| 2 S D S+& |£ £ £ £ £ £ gS| £ AÉPBAE EREREMECEMEREGE APE SR oslPe 2555 9e Se lsÈ © HÈSE HAÉEE Sxlas|o à | à as (29 |45|45|<s|45 48/48) € VIVIVIVIVIVIY Ÿ Cotone Standard © Ÿ . “11% APAFAFAFAFAE x Camicie al/|| xlvlvlr iv )y) rl x Biancheria mr lv LV ERFPATArFArFArArFAI 12 x XIVIVIVITVIVIY x 2 |Anti Allergy SIVIT IX + Programma automatico 3 [Sintetici INFAPATArIR PAT ATATArATARE x Asciugatura rapida #5] / | /| / | X | Media | An Automatic programme * NON Ë POSSIBILE SELEZIONARE SIA POST- TRATTAMENTO CHE L'OPZIONE SUONO

+ Questo è un programma per capi in cotone.

+ La durata di questo programma dipende dalla dimensione del carico, l'impostazione dell'asciugatura selezionata e la velocità di centrifuga usata nella lavatrice (vedere la sezione Bucato)

+_ Il programma Cotone standard di cui al regolamento UE 392/2012 è una selezione Programma 1 con Alto Calore e il livello di asciugatura Asciugatura capi pronti per l'armadio (Configurazione standard/predefinita iniziale) Questo è il programma più efficiente in termini di consumo di energia (UE 392/2012).

fi Camicie Opzione Alta temperatura T

+ Questo è un programma per camicie in cotone.

+ _ Pud essere usato per carichi fino a 3kg (circa 10 camicie). Opzione Media temperatura d

+ Questo è un programma per camicie in materiale sintetico o un misto di materiali naturali e sintetici, come

oliestere e cotone. + _ Pud essere usato per carichi fino a 3kg (circa 14 camicie).

La durata di questo programma dipende dalla dimensione del carico, l'impostazione dell'asciugatura selezionata e la velocità di centrifuga usata nella lavatrice.

l carichi asciugati con l'impostazione Asciugatura capi pronti per l'armadio sono di solito pronti da indossare, i bordi o le cuciture possono essere leggermente umidi. In questo caso, provare a rigirare le camicie ed eseguire nuovamente il programma per un breve periodo.

+ Sitratta di un programma per gli asciugamani e lenzuola in cotone.

. La durata di quesio programma dipende dalla dimensione del carico, l'impostazione dell'asciugatura selezionata e la velocità di centrifuga usata nella lavatrice (vedere la sezione Bucato)

+ _ Carichi asciugati con l'impostazione Asciugatura Extra di solito sono pronti per l'uso, i bordi o le cuciture possono essere leggermente umidi soprattutto per capi di grandi dimensioni. In questo caso, provare ad aprire per bene il capo ed eseguire nuovamente il programma per un breve periodo.

© Programma Anti Allergy

Questo ciclo vanta l'approvazione ‘Allergy UK" rilasciata dalla "The British Allergy Foundation" che comprova l'effettiva riduzione ed eliminazione degli allergeni (inclusi acari e pollini) dai capi trattati grazie al mantenimento della temperatura costante per tutta la durata del trattamento antiallergico

Pud essere utilizzato su un carico umido completo per asciugare e trattare, o su un carico secco da 4 kg solo per trattare il bucato.

Se il display mostra [ AZIONE ANTIALLERGICA NON GARANTITA, PULIRE FILTRO |: pulire il filtro e riavviare il programma.

+ Si tratta di un programma per capi sintetici a bassa temperatura o misto cotone/sintetici per una quantità media di calore. + _ La durata di questo programma dipende dalla dimensione del carico, l'impostazione dell'asciugatura selezionata e la velocità di centrifuga usata nella lavatrice (vedere la sezione Bucato).

#5 Asciugatura rapida

Questo programma ha tempi ridotti di essiccazione per piccoli carichi fino a 1 kg. Nota: Asciuga il bucato con l'impostazione Capi asciutti pronti per l'armadio.

+ Opzione Alta temperatura T Utilizzare per capi in cotone fino a 1 kg + Opzione Media temperatura à Utilizzare per capi sintetici fino a 1 kg

Programma Opzioni disponibili: Livelli di asciugatura disponi (Default evidenziato PA ) 0 #AB OQ|T mx: 2 g 2| gç È s JE 23 £ 8 | à 2 ls le LES le gi Ê £ E Sels |S |S |S 8 |S lesl s S KE EN 2 2 3 29/2 2 5%| 2 BAPE AREA SE ro lcual cs | © 2212012335 25232239 39|135z| 3 HS te Se S) 5 SE SS 19e 95/60 85 521856 © dElas|o s|0| 2 <248|4s| 48 <s|<0 <8|48) < Jeans gl VV lx x XIVIVIVIVIVIY Ÿ 4 Piumini Gl IVIVT xl x X° |° Programma automatico 5 Lana @&| xX|Ix x | Vlx X _|° Programma automatico Seta | XIXIX |X|IX XIVIVIVIV IV | Y x g Leaby Deticati | /|/]/ ]J+]X XITYIVIVI VI |, / FA x Ga Pl sui) y | x) x |7| x] x | x |eanautomatic programme * NON É POSSIBILE SELEZIONARE SIA POST- TRATTAMENTO CHE L'OPZIONE SUONO Jeans

Questo è un programma per jeans in cotone denim. Prima di asciugare i jeans rovesciare le tasche.

Pud essere usato per carichi fino a 3kg (circa 4 paia).

Non mescolare articoli colorati scuri e chiari.

Pud essere usato anche per altri capi dello stesso materiale, come giacche/giubbini.

La durata di questo programma dipende dalla dimensione del carico, l'impostazione dell’asciugatura selezionata

e la velocità di centrifuga usata nella lavatrice.

+ _| capi asciugati con l'impostazione Asciugatura extra di solito sono pronti per essere indossati, anche se cuciture o bordi possono essere leggermente umidi. In questo caso, provare a rivoltare i jeans ed eseguire nuovamente il programma per un breve periodo.

? Non è consigliabile usare questo programma con jeans con fasce elastiche, borchie o ricami.

! Fare attenzione, questo programma NON asciuga capi danneggiati dato che si potrebbero bloccare i fori del filtro dell'aria con conseguente rischio di incendio.

+ _Deve essere utilizzato solo per piumini per letti singoli: NON adatto per piumini di letti matrimoniali o a due piazze.

+ _| capi asciugati con questo programma di solito sono pronti per essere usati, anche se possono essere leggermente umidi in alcuni punti. In questo caso, provare a distenderli, scuoterli ed eseguire nuovamente il programma per un breve periodo.

+ Adatto anche per giacche imbottite con piuma d'oca.

+ _Selezionare un calore elevato per piumini in cotone e medio per piumini sintetici

- La durata di questo programma dipende dalle dimensioni e dalla densità del carico e dalla velocità di centrifuga utilizzata nella lavatrice.

Questo è un programma per preservare nell'asciugatrice gli indumenti contrassegnati con il simbolo Pud essere usato per carichi fino ad 1kg (circa 3 Maglions. Consigliamo di rovesciare gli indumenti prima dell'asciugatura. La durata di questo programma dipende dalla dimensione del carico, l'impostazione dell’asciugatura selezionata e la velocità di centrifuga usata nella lavatrice. - | carichi che vengono asciugati con questo programma sono di solito pronti da indossare, ma con alcuni indumenti più pesanti i bordi potrebbero essere leggermente umidi. Fare asciugare questi naturalmente, poiché un'ulteriore processo di asciugatura potrebbe danneggjiare gli indumenti. YA contrario di altri materiali, il meccanismo di restringimento della lana è irreversibile; cioè non ritorna alla dimensione e alla forma originale. ! Questo programma non è indicato per gli indumenti acrilici.

+. Questo è un programma per asciugare capi delicati di seta.

+ _ Puû essere usato per carichi fino a 0,5kg

+ La durata di questo programma dipende dalla dimensione del carico, l'impostazione dell'asciugatura selezionata e la velocità di centrifuga usata nella lavatrice.

+ _| capi asciugati con l'impostazione Asciugatura capi pronti per l'armadio di solito sono pronti per essere utilizzati, anche se alcuni capi possono presentare bordi leggermente umidi. In questo caso, provare a distenderli o rivoltarli ed eseguire nuovamente il programma per un breve periodo.

Avvio e programmi & Hotpoint

ô Programma Baby Delicati

+ _ Questo è un programma per l'asciugatura dei capi delicati e della biancheria da letto del neonato (Cotone e ciniglia) e per l'asciugatura di capi delicati.

+ _ NON asciugare capi come bavaglini e pannolini a mutandina con rivestimenti in plastica.

+ _ Pud essere usato per carichi fino a 2kg

+ La durata di questo programma dipende dalla dimensione del carico, l'impostazione dell'asciugatura selezionata e la velocità di centrifuga usata nella lavatrice.

+ _l'carichi asciugati con questo programma sono pronti da indossare, ma con capi più pesanti i bordi potrebbero essere ancora leggermente umidi. In tal caso, provare a rovesciare i capi e riawviare il programma per un breve periodo.

% Ciclo capi scuri (NERI)

Questo programma aiuta a mantenere inalterati i capi di cotone scuri, controllando la velocità del motore e la rotazione del

tamburo nonché la temperatura di essiccazione più bassa.

+ _ Pud essere usato per carichi di capi di cotoni e di jeans, fino ad un massimo di 3 kg.

+ _ Il carico deve essere centrifugato in lavatrice ad una velocità di rotazione tra i 1200 - 1400 gjiri al minuto.

+ _ La durata di questo programma dipende dalla dimensione del carico e dalla velocità di centrifuga usata nella lavatrice.

+ _ Poiché si tratta di un programma di trattamento mirato a proteggere i vostri vestiti di colore scuro, la durata del programma potrebbe essere superiore alle 4 ore

+ _ Asciuga al livello di Capi asciutti pronti per l'armadio

Ô EXTRA (EXTRA) - Programmi ! Se il display non à acceso ; Premere il pulsante ON/OFF (D e selezionare il programma.

Programma Opzioni dispon Livelli di asciugatura disponibili (Default evidenziato RW ) O8] T0 P: _ |. £ » Ë = 0! ÈË 2 [E | 2 s |s |E |$ |< SE $ 8 ES sels ls le le ls le és se 3 = 3 3 3 3 313 3 Étrel 3 s|Sol£s| à EN13,13 13,13813 13 13 E slsélte) 83) [Si gelis dede Sels à dEloslés) = |& | 3 22 |<8|[<5|<8|<s|<458 48/48) < 7 [Peluche BB IX Ix|Ix|/ X | X |°Programma automatico Caldo Abbraccio XIXIXIX)|X x X° | + Programma automatico (HEAT & ENJOY) 8 Stira Facile al x x x x) y x X | + Programma automatico Rinfresca BIxXIXIXIXx | x X | + Programma automatico 9 | Memo M |° Dipende dal programma scelto. Vedere i dettagli precedenti.

& Programma per peluche

Con questo programma è possibile rimuovere più facilmente la polvere e lavare più spesso il peluche perché il tempo di asciugatura à molto ridotto rispetto all'essiccazione all'aria aperta. Si tratta di un ciclo di asciugatura delicato, che asciuga a bassa temperatura e con una morbida azione meccanica per mantenere al meglio l'aspetto originale e la lucentezza del pelo. Nota bene: per la protezione contro le allergie, mettere nel freezer il proprio peluche per 24 ore e poi lavarlo e asciugarlo. Ripetere l'operazione ogni 6 settimane. Prima dell'asciugatura rimuovere gli accessori come vestiti, colletti o carillon dal peluche e proteggere gli occhi con nastro adesivo dopo averli asciugati con un panno.

La durata del programma varia a seconda della quantità e caratteristica del carico. Il carico massimo non dovrebbe superare 2,5 kg e il singolo peluche non dovrebbe superare i 600 g

Questo programma aiuta a riscaldare asciugamani e accappatoi per una sensazione di piacevole calore dopo il bagno o la doccia. Ë utile anche per riscaldare i vestiti prima di indossarli durante l'inverno. Il ciclo riscalda i vestiti fino a a 37°C (temperatura corporea), 1 display Visualizza à funziona a questa temperatura per un Massimo di 4 ore © fino a quando si arresta il ciclo aprendo lo sportello quando 1 display mostra[PAONTO} Carico massimo: 3 kg

Nota bene: durante questo programma il pulsante Avvio/Pausa è disabilitato.

T3 Rinfresca ! ‘Rinfresca' non è un programma di asciugatura e non va utilizzato per capi bagnati Pub essere utilizzato su qualsiasi dimensione di carico, ma è più efficace sui piccoli carichi.

+_ Non sovraccaricare l’asciugabiancheria (vedere la sezione Bucato) + _ Questo programma dura 20 minuti e arieggia i capi con aria fredda. Da utilizzare anche per raffreddare i capi caldi.

LA Programma di stiratura facile (Stira Facile)

“Stiratura facile” à un breve programma di 10 minuti (8 minuti di riscaldamento seguiti da 2 minuti di asciugatura a freddo) che tratta le fibre dei tessuti rimasti immobili per un lungo periodo di tempo. II ciclo distende le fibre dei capi in modo da agevolarne la stiratura € la

? Questo non à un programma di asciugatura € non va quindi utilizzato con capi ancora bagnati

Per risultati ottimali

1. Non caricare il cestello oltre la capacità massima.

1 seguenti valori si riferiscono al peso degli indumenti asciutti

Cotone e Misto cotone 25 kg Sintetico 2kg Jeans 2kg

2. Svuotare l'asciugatrice subito dopo la fine del programma; appendere, piegare o stirare i capi per

poi riporli nell'armadio. Se cid non fosse possibile, ripetere il programma. L'effetto prodotto dal programma “Stiratura facile” varia da tessuto a tessuto. | migliori effetti si ottengono su tessuti tradizionali, quali Cotone o Misto cotone: invece, le caratteristiche di tessuti qual le fibre acriliche o il Tencel® non consentono di ottenere gli stessi

! Awvertenza, Se dopo aver premuto il pulsante Awvio/Pausa > II la posizione della manopola programmi à cambiata, la nuova posizione NON modifica il programma selezionato

Per cambiare un programma selezionato, premere il pulsante Awio/Pausa » II, la spia lampeggia di giallo per indicare che il programma & in pausa. Selezionare il nuovo programma € le opzioni, la luce lampeggerà di verde. Premere nuovamente il pulsante Awio/Pausa > I] il nuovo programma verrà awviato

+ Pulsanti Opzione Questi pulsanti vengono usati per personalizzare il programma selezionato secondo le proprie esigenze. Un programma deve essere stato selezionato premendo un pulsante di seleziona programma, prima di selezionare un'opzione. Non tutte le opzioni sono disponibili per tutti i programmi (vedere la sezione Programmi. Se un'opzione non à disponibile e si preme il pulsante, il segnalatore acustico suonerà 8 volte. Se l'opzione à disponibile, la spia sul display vicino ai pulsanti inferiori lampeggia per indicare che l'opzione à stata selezionata {D Partenza Ritardata L'awvio di alcuni programmi (vedere la sezione Il Display e Avio € programmi) pu essere ritardato fino a 24 ore. Accertarsi che il recipiente dell acqua sia vuoto prima di impostare un awvio ritardato. ÉfNPre-trattamento antipiega Questa opzione & disponibile solo se à stato selezionato un avwvio ritardato. | capi vengono movimentati ripetutamente durant il periodo di ritardo, per contribuire ad evitare la formazione di pieghe:

Post-trattamento antipiega Quando disponibile e selezionato, gli indumenti vengono movimentati ripetutamente dopo la fine dei cicli di asciugatura e asciugatura a freddo, per evitare la formazione di pieghe nel caso la biancheria non venga rimossa immediatamente dopo la fine del programma Nota: la spia Awvio/Pausa lampeggia di giallo durante questa fase Nota: se & stata selezionata l'opzione Suono questa opzione non à disponibile À Livello pulsante di calore, Display e Icone Non tutti i programmi consentono di modificare il livello di calore € alcuni programmi permettono tutte e tre le opzioni del livello di calore: Bassa, Media e Alta Quando le opzioni di calore di livello sono disponibili premendo questo pulsante si cambia il livello di calore e il display mostra brevemente i livello selezionato di calore, insieme à una visualizzazione dell'icona livello selezionato:

ALTA TEMPERATURA T MEDIA TEMPERATURA à BASSA TEMPERATURA L

Guando disponibile e selezionato, il segnalatore acutico segnala la fine del ciclo di asciugatura per ricordare che i capi sono pronti per essere rimossi

Nota: se à stata selezionata l'opzione post Anti-piega questa opzione non à disponible

Riducendo l'azione meccanica durante la fase di asciugatura finale, la quantità di pelucchi e lanugine prodotti à sostanzialmente ridotta, proteggendo quindi le fibre dei vostri indumenti

Il display mostra sia il periodo di tempo di avvio ritardato rimanente, che il periodo di tempo rimasto per un programma di asciugatura (vedere la sezione I} Display)

1 display indica inoltre se c'è un problema con l'asciugatrice, se ciè si verifica, il display indicherà F seguito da un numero di codice di guasto (vedere la sezione Ricerca guast)

+ Svuotare il recipiente di raccolta dell'acqua

{I messaggi sullo svuotamento possono essere ignorati se l'asciugatrice à collegata ad uno scarico in quanto non vi à alcuna necessità di svuotare il contenitore dell'acqua)

1 messaggi sono visualizzati per ricordarvi di svuotare il contenitore dell'acqua (vedere la sezione Il Display)

Se il recipiente si riempie nel corso di un programma, il riscaldatore si spegne e l'asciugatrice awvia una fase di Asciugatura ad Aria Fredda. Dopo ci si ferma e un

messago Vi informe di Ë necessario svuotare il recipiente dell'acqua e riawviare l'asciugatrice, altrimenti i capi non si asciugheranno. Dopo aver riawviato l'asciugatrice, l'icona impiegherà alcuni secondi per uscire dalla funzione

Per evitare questo procedimento svuotare sempre il recipiente del'acqua, ad ogni utilizzo dell'asciugatrice (vedere la sezione Manutenzione)

+ Apertura Sportello Aprendo lo sportello durante il funzionamento di un programma, l'asciugatrice si arresterà e si avranno le seguenti conseguenze: Nota: la spia Awvio/Pausa lampeggia di giallo durante la fase Post-antipiega di un programma +_ ll display indica + Nel caso in cui sa impostata la partenza ritardata, il ritardo continuerà ad essere conteggiato. Il pulsante Awvio/Pausa deve essere premuto per ripristinare il programma preimpostato. Il display cambia per mostrare lo stato corrente. Il pulsante Awvio/Pausa deve essere premuto per ripristinare il programma. Il display cambia per mostrare lo stato corrente. + Durante la fase post Anti-piega il programma termina. Premendo il pulsante Avvio/Pausa verrà riavviato un nuovo programma dall'inizio.

+ Sistema di protezione della pompa di calore Il sistema della pompa di calore à dotato di una funzionalità di protezione del compressore che entra in funzione se si apre lo sportello o se si verifica una interruzione di energia o se si spegne l'asciugatrice. Questo sistema impedisce al compressore della pompa di calore di awviarsi per 5 minuti dopo che lo sportello à chiuso e il programma à awviato

Nota Qualora awvenisse una interruzione di corrente, spegnere l'alimentazione o rimuovere la spina. Quando viene ripristinata l'alimentazione, premere e tenere premuto il pulsante On/Off finché il display mostra brevemente e l'asciugabiancheria si riaccende. Quinaï, premere il puisante Awio/ Pausa e il programma riprenderà:

Controllo del bucato

+ _ Controllare i simboli riportati sulle etichette dei vari capi, per verificare se l'indumento pud essere introdotto nell'asciugatrice.

+ _Distinguere il bucato in base al tipo di tessuto.

+ _Svuotare la tasche e controllare i bottoni

+ _ Chiudere le lampo e i ganci e allacciare senza stringere cinture e lacci.

+ _Strizzare gli indumenti per eliminare la maggior quantità di acqua possibile.

! Non caricare l'asciugatrice con capi totalmente pieni

Dimensioni massimi di carico

Non caricare il cestello oltre la capacità massima. | seguenti valori si riferiscono al peso degli indumenti asciutti Fibre naturali: massimo 8 kg

Fibre sintetiche: massimo 4 kg

# NON sovraccaricare l'asciugatrice perché ciè ridurrà l'efficienza dell'elettrodomestico.

Etichette con le istruzioni per il lavaggio Controllare con attenzione le etichette degli indumenti, specialmente se si tratta della prima volta che si introduce il capo in un'asciugatrice. Di seguito sono riportati i simboli più comuni

Puÿ essere inserito nell'asciugatrice

Non inserire nell'asciugatrice

@] Asciugare ad alta temperatura

[Oo] Asciugare a bassa temperatura

Tempi di asciugatura

La tabella riportata di seguito indica i tempi APPROSSIMATIVI di asciugatura espressi in minuti. | valori si riferiscono ad indumenti asciutti

Itempi sono approssimativi e possono variare in base a:

+ Quantità di acqua trattenuta dai capi dopo la centrifuga: le asciugamani e in genere i capi delicati trattengono molta acqua.

+ Tessuto: i capi dello stesso tessuto, ma con trama e spessore differente, avranno sicuramente tempi di asciugatura diversi

+ Quantità di bucato: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.

+ Asciugatura: se i capi devono essere stirati, à consigliabile estrarli dall'asciugatrice quando sono ancora umidi. | capi che devono essere completamente asciutti, possono invece essere lasciati più a lungo.

+ Temperatura impostata.

+ Temperatura della stanza: più à bassa la temperatura della stanza in cui si trova l'asciugatrice, più tempo sarà necessario per l’asciugatura degli indumenti.

+ Volume: alcuni capi voluminosi richiedono particolare cura nel processo di asciugatura. Ë consigliabile rimuovere questi capi, scuoterli e inserirli nuovamente nell'asciugatrice: questa operazione deve essere ripetuta diverse volte durante il ciclo di asciugatura.

! Non asciugare troppo gli indumenti. L'umidità naturale contenuta nei tessuti serve a conservarne la morbidezza e la vaporosità

Cotone 1 kg 2kg 3kg 4kg 5 kg 6kg 7 kg 8 kg Durata automatica | 1:00 - 1:30 | 1:20-1:40 | 1:40-2:10 | 2:00- 2:20 | 2:20- 3:00 | 2:30- 3:10 | 2:50 - 3:20 | 3:20 - 4:00 Minuti automatici | 60 - 90 80- 100 120-130 | 120-140 | 140-180 | 150-190 | 170-200 | 200-240 Aa fougue, 1:00 o 1:30 1:30 1:30 02:00 | 20002:30| 230 |2:3003:00|300083:40| 3:40 temperatura | Tempi di asciugatura dopo lavaggi in lavatrici da 800-1.000 giri al minuto Sintetici 1 kg 2Kkg 3kg 4kg Durata automatica 0:40 - 0:50 0:50 - 1:00 1:00 - 1:30 1:20 - 2:00 Minuti automatici 40-50 50 - 60 60 - 90 80 - 120 Media EST 0:40 o 1:00 0:40 o 1:00 1:00 o 1:30 1:00 o 1:80 o 2:00 temperatura |Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori Delicati 1kg 2kg (crilico) | Durata automatica 0:40 - 1:20 1:20 - 2:20 Minuti automatici 40 - 80 80 - 140 Asciugatura Basse fompoezata 0:40 o 1:00 o 1:30 1:30 o 2:00 o 2:30

temperatura] Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori

+ _ Nota bene: Se si mischiano i capi in tessuto sintetico con capi in cotone, questi ultimi potrebbero risultare ancora bagnati al termine del ciclo di asciugatura. In questo caso, avviare un ulteriore breve ciclo di asciugatura.

Potrebbe accadere che l'asciugatrice sembri fuori uso. Prima di contattare il centro di assistenza (vedere la sezione Assistenza), analizzare i seguenti suggerimenti per la risoluzione dei problemi:

L'asciugatrice non si accende.

Il ciclo di asciugatura non viene avviato.

L'asciugatura impiega troppo tempo.

Viene visualizzato il messaggio svuotare acqua, ma l’asciugatrice sta funzionando da poco tempo.

Viene visualizzato il messaggio svuotare acqua ed il contenitore d’acqua non è pieno.

Il programma termina e gli indumenti sono più umidi del previsto.

Il display indicherà di codice di guasto F seguito da una o due numeros.

display mostra brevements [DEMO ON |ogni 6 secondi.

Le spie del pannello di controllo della asciugabiancheria sono spente, anche se lasciugabiancheria è accesa.

Possibili cause / Soluzioni:

+ __ La spina potrebbe non essere inserita oppure potrebbe non riuscire a fare contatto.

+ Potrebbe essersi verificata una mancanza di corrente.

* Il fusibile potrebbe esseri bruciato. Provare a collegare un altro elettrodomestico alla stessa presa.

e Se si utilizza una prolunga, provare a inserire la spina dell'asciugatrice direttamente nella presa.

+ _Lo sportello potrebbe non essere chiuso correttamente.

+ Il programma non è stato impostata correttamente (vedere la sezione Awvio e programmi).

+ Potrebbe non essere stato premuto il pulsante Start/Pausa (vedere la sezione Avvio e programmi)

+ Potrebbe essere stato impostato un intervallo di tempo di attesa (vedere la sezione Avvio e programmi).

*_Il filtro potrebbe non essere stato pulito correttamente (vedere la sezione Manutenzione)

+__ Potrebbe essere necessario svuotare il recipiente di raccolta dell'acqua? Il messaggio ‘svuotare acqua' lampeggia? (vedere la sezione Manutenzione)

*_Il filtro della pompa di calore deve essere pulito? (vedere la sezione Manutenzione)

+ La temperatura impostata potrebbe non essere adatta al tipo di tessuto da asciugare (vedere la sezione Avvio e programmi, e vedere Bucato).

+__ Potrebbe non essere stato selezionato il tempo di asciugatura corretto per il tipo di carico (vedere la sezione Bucato)

+ La griglia della presa d'aria essere ostruiti (vedere la sezione Installazione, e la sezione Manutenzione)

°__Gli indumenti erano forse troppo bagnati (vedere la sezione Bucato).

+ _ L'asciugatrice potrebbe essere sovraccarica (vedere la sezione Bucato).

+_Ilrecipiente dell'acqua probabilmente non è stato svuotato all'avvio del programma. Non attendere il segnale di svuotamento acqua, controllare sempre il recipiente e svuotarlo prima dell'avvio di un nuovo programma di asciugatura (vedere la sezione Manutenzione).

+ _Ë normale, il messaggio [AINE CICLO, PULIRE FILTRO E SVUOTARE BOTTIGLIA] viene indicato come promemoria per svuotare il contenitore (vedere la sezione Il Display, e vedere Avvio e programmi)

! Per motivi di sicurezza i programmi dell'asciugatrice hanno una durata di massimo 5 ore. Se un programma automatico non ha rilevato l'umidità finale richiesta in questo momento, l'asciugatrice completerà il programma e si arresterà. Controllare i punti sopraindicati e fare funzionare nuovamente il programma. Se i risultati sono ancora indumenti umidi, contattare il Centro Assistenza (vedere la sezione Assistenza).

+ Sel display visualizza un errore: - Spegnere l'apparecchio e togliere la spina. Pulire il filtro e l'unità filtro della pompa di calore (vedere la sezione Manutenzione). Riposizionare la spina, accendere e avviare un altro programma. Se viene visualizzato un errore: annotare il codice e contattare il Centro assistenza (vedere la sezione Assistenza)

-_L'asciugatrice à in stato Dimostrativo. Tieni premuto contemporaneamente i

tasti On/Off e Start/Pausa per 3 secondi. || display mostrerà | DEMO OFF le funzionalità.

per 3 secondi e di seguito l'asciugatrice riprenderà la normal

- _L'asciugabiancheria passa alla modalità standby per risparmiare energia. Ci si verifica se ha avuto luogo un black-out o qualora si lascia l'asciugabiancheria senza avviare un programma o dopo il che programma di asciugatura ha finito.

- Premere e tenere premuto il pulsante On/Off e le luci si accendono.

Sistema della pompa di calore

Questa asciugatrice à dotata di un sistema a tenuta della pompa di calore per asciugare i panni. Per funzionare, la pompa di calore contiene gas fluorurati ad effetto serra (gas F) che sono trattati nel protocollo di Kyoto. Questi gas F sono contenuti in un unità a tenuta ermetica. Questa unità a tenuta contiene 0,29kg di R134a gas F che funge da refrigerante.

Se l'unità a tenuta ha un guasto deve essere sostituita con una nuova. Contattare il più vicino centro d'assistenza per consigli.

.< Nota: i gas contenuti nel sistema sigillato non sono pericolosi alla salute, ma se fuoriescono avranno un impatto sul riscaldamento globale.

Prima di chiamare il centro di assistenza: + Provare a risolvere il problema in modo autonomo servendosi dei consigli della sezione Risoluzione

Notizie da comunicare al centro di assistenza: nome, indirizzo e codice postale

tipo di problema verificatosi

modello dell'apparecchio (Mod.)

+. numero di serie (S/N)

Queste informazioni sono riportate sull'etichetta dei dati posta all'interno dello sportello dell'asciugatrice.

L'asciugatrice à un elettrodomestico complesso: tentare di ripararlo da soli o farlo riparare da persone non qualificate, oltre a poter provocare lesioni, potrebbe anche danneggiare in modo grave l'apparecchio e invalidare la garanzia sulle parti di ricambio. Contattare sempre un tecnico qualificato nel caso in cui si verifichi un malfunzionamento dell’asciugatrice.

dei problemi. + In caso contrario, spegnere l'asciugatrice e chiamare il più vicino centro di assistenza.

+ _ Nota bene: manutenzioni o riparazioni effettuate da una persona non qualificata che includono accedere all'unità della pompa di calore a tenuta rappresentano una trasgressione.

1! Servizio Assistenza Hotpoint-Ariston, è l'unica assistenza tecnica specializzata e autorizzata per il tuo elettrodomestico in garanzia e fuori garanzia

Scopri il supporto costante che Hotpoint-Ariston dedica ai suoi clienti con un call center centralizzato in Italia e in grado di attivare il centro assistenza più vicino a te tra i circa 200 centri distribuiti in modo capillare su totto il territorio italiano.

Assistenza Attiva 7 giorni su 7

Se haï necessità di un intervento chiama il Numero Unico Nazionale 199.199.199%.

Grazie ad uno staff di collaborati sempre disponibile che garantisce un servizio rapido ed efficiente e ad una rete di assistenza composta da oltre 600 tecnici specializzati, costantemente formati dall'azienda, potrai avere un supporto di qualità in qualsiasi momento tu ne abbia bisogno, anche se il tuo elettrodomestico non è più coperto dalla garanzia convenzionale.

La conformità dei prodotti Hotpoint-Ariston ai più elevati standard qualitativi permette di offrirti, ad integrazione della garanzia convenzionale, programmi di assistenza innovativi. Formule esclusive che rispondono ad ogni problema di manutenzione ed includono gratuitamente il contributo di trasferimento del tecnico a domicilio, la manodopera e le parti di ricambio originali.

Per aderire à sufficiente contattare il Numero Unico Nazionale 199.199.199*, oppure online sul sito www.hotpoint-ariston.it/assistenza-estesa

Linea Accessori Professionali

Scopri la vasta gamma di accessori e detergenti raccomandata da Hotpoint-Ariston.

Una linea di prodotti pensata per migliorare la performance dei tuoi elettrodomestici e garantirne una perfetta manutenzione.

http://eshop.hotpoint.it/eshol

Risparmio energetico e rispetto dell’ambiente

+ Strizzare bene i capi per rimuovere tutta l'acqua possibile prima di introdurli nell'asciugatrice (se si utilizza una lavatrice, impostare un ciclo di centrifuga). In questo modo si risparmieranno tempo ed energia durante l'asciugatura.

+ Ogni volta che si utilizza l'asciugatrice a pieno carico, si risparmia energia: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi

+ Pulire il filtro alla fine di ogni ciclo di asciugatura cosi da contenere i costi connessi al consumo energetico (vedere la sezione Manutenzione).

* || costo della telefonata e’ di 14,49 cent centesimi di euro al minuto (iva inclusa) dal Lun. al Ven. dalle ore 08:00 alle ore 18:00, il Sab. dalle ore 08:00 alle 13:00, e di 5,67 centesimi di euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:00 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da cellulare il costo e’ legato all'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico utilizzato

Informazioni sul prodotto….

(Regolamento CE 392/2012)

Marca Hotpoint Ariston Modelli TCD872 FTCD872

Capacità nominale di biancheria in cotone per il programma standard a pieno carico pari a 8 kg Classe di efficienza energetica A++

Consumo ponderato annuo di energia (AË,) 235.3 kWh

Il consumo annuo viene calcolato su 160 cicli di asciugatura del programma standard per cotone a pieno carico e a carico parziale e il consumo nelle modalità a basso consumo. Il consumo effettivo di energia per ciclo dipenderà da come si utilizza l'apparecchio.

Questa asciugabiancheria familiare à una Asciugabiancheria a condensazione automatica

Consumo di energia: a pieno carico E3,, 1.96 kWh, a carico parziale E,,,;, 1.09 kWh

Consumo di potenza: modo spento (P,) 0.17 W, modo lasciato acceso (P) 3.27 W Durata del ‘modo stand-by' per sistemi di gestione di potenza, 30 minuti

Il 'programma cotone standard' più efficiente, adatto per asciugare il bucato normale di cotone bagnato, in termini di consumo di energia, per cotone utilizzato a pieno carico e carico parziale à Cotone Standard, Alta Temperatura - capi asciutti come nell’armadio

Durata del programma (in minuti) a pieno carico e a carico parziale ponderato (T;) 163, fa pieno carico (T4) 213, a carico parziale (Ts,,2) 126

Efficienza di condensazione: Classe B Efficienza media di condensazione (%): a pieno carico (C4,) 81, a carico parziale (C2) 81 ponderato (C;) a carico pieno e parziale 81

Diffusione di inquinamento acustico 70 dB(A) re 1 pW

* "Informazione del consumatore in conformità con il Regolamento UE 932/2012".

Energia tipica utilizzata - Sintetici pieno carico 0.68 kWh, carico parziale non applicabile

Tempo di asciugatura tipico - Sintetici pieno carico 85 minuti, carico parziale non applicabile

Informazioni per riciclaggio e smaltimento

Nell'ambito del nostro costante impegno in difesa dell'ambiente, ci riserviamo il diritto di utilizzare componenti riciclati di

qualità per ridurre i costi del cliente e minimizzare lo spreco di materiali.

+ Smaltimento del materiale di imballaggio: seguire le normative locali, cosi da permettere di riciclare l'imballaggio.

+ Per ridurre i rischi di incidenti ai bambini, rimuovere la sportello e la spina, quindi tagliare il cavo di alimentazione a filo con l'apparecchio. Smaltire queste parti separatamente per assicurarsi che l’elettrodomestico non possa più essere collegato a una presa di corrente.

Smaltimento : La direttiva Europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAËE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Questo asciugatore utilizza una pompa di calore sigillata contenente gas fluorurati che devono essere recuperati e smaltiti.

X Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Quando si acquista una nuova apparecchiatura equivalents si pud consegnare il RAËE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAËE di "piccolissime dimensioni" (nessun lato sopra i 25 cm) possono essere consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con superficie di vendita superiore a 400 ma).

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto 0 ai rivenditori.

C L'elettrodomestico à conforme alle seguenti direttive CEE: - 2006/95/CEE sui dispositivi a bassa tensione - 2004/108/EC sulla compatibilità elettromagnetica

Indesit Company, Viale Aristide Merloni 47, 60044 Fabriano (AN), Italy
