MANUALE UTENTE ECO7L 1252 EU.M HOTPOINT

Installazione, 26-27

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Dati tecnici

Manutenzione e cura, 28

Escludere acqua e corrente elettrica

Pulire la lavabiancheria

Pulire il cassetto dei detersivi

Curare oblo e cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

EC07L 1252

Precauzioni e consigli, 29

Sicurezza generale

Smaltimento

Descrizione della lavabiancheria e avviare un programma, 30-31

Pannello di controllo

Spie

Aviare un programme

Programmi, 32

Tabella dei programmi

Personalizzazioni, 33

Impostare la temperatura

Impostare la centrifuga

Funzioni

Detersivie biancheria, 34

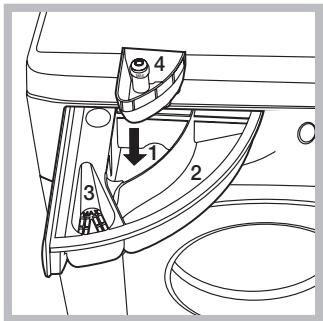

Cassetto dei detersivi

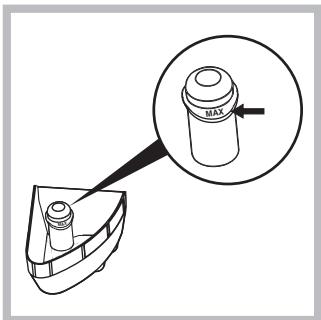

Ciclo candeggio

Prepare la biancheria

Capi particolari

Assistenza Attiva 7 giorni su 7

Hotpoint

ARISTON

1

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avwertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

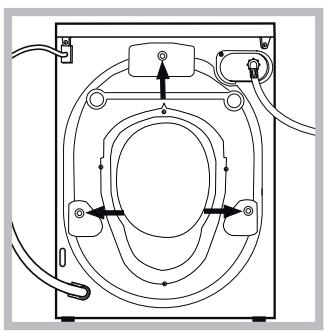

Disimballo

1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

1. Rimuovere le 3 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica in dotazione. 5. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavabiancheria su un pavimento piano no e rigido, alla appoggiarla a muri, mobili o altri.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregularità svitando o avvitando i piedini anteriors (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2^ .

Un accurato livellamento da stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare quello la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l'acqua finché non sia limpida.

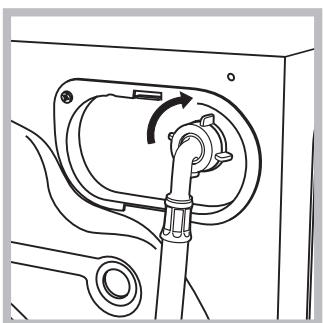

1. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'accua, nella parte posteriore in alto a destra (vedi figura).

2. Fare attentione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un technician autorizzato.
! Nonutilizzaremai tubi già usati.
! Utilizzato quelli in dotazione alla macchina.

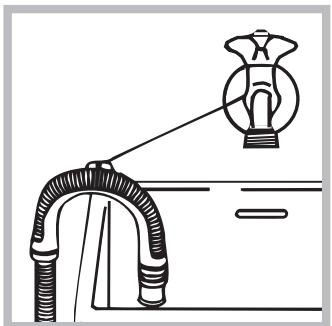

Collegamento del tubo di scarico

Collegare il tubo di scarico,enza piegarlo,a una conduc-tura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.

! E sconsigliato usare

tubi di prolunga; se indispensable, la prolunga deve ave lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di insere la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua normali di legge;
• la presa sia in grado di sostarare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a fianco);
• la tensione di alimentazione sia compresa nei valori indicate nella tabella Dati tecnici (vedi a fianco);
• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostuire la presa o la spina.

! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

! A lavabiancheria installata, la presa della corrente deve essere facilemente raggiungibile.

! Non usare prolonghe e multiple.

! Il cavo non deve subire piegature o compressioni.

! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e alla biancheria impostando il programma 2.

Dati tecnici
Modello	ECO7L 1252
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 51,6
Capacità	da 1 a 7 kg
Collegamenti elettrici	vedi la targhetto caratteristi- che tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 46 litri
Velocità di centrifuga	sino a 1200 giri al minuto
Programmi di controllo secondo i regolamenti 1061/2010 e 1015/2010	programma 10; Eco Cotone 60°C. programma 10; Eco Cotone 40°C.
CE	Questa apparecchiatura è con- forme alle seguenti Diretive Comunitarie: - 2004/108/CE (Compatible Elettromagnetica) - 2012/19/EU - WEEE - 2006/95/CE (Bassa Tensione)

1

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo anni lavaggio. Si limita così l'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

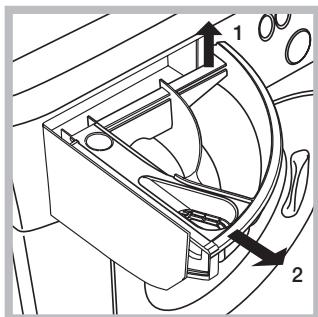

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo verso l'esterno (vedi figura). Lavarlo molto l'acqua corrente; esta pulizia va effettuata frequentlymente.

Curare oblo e cestello

• Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Puo perché succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

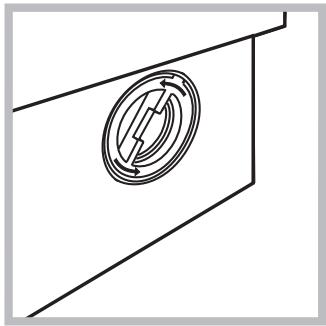

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l'ausilio di un giravite (vedi figura);

1. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua;

2. pulire accuramente l'interno;

3. riavvitare il coperchio;
4. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fissure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

! Non utilizzato mai tubi già usati.

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio può essere usato da bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all'uso dell'apparecchio in modo sicuro e capendo i pericoli connessi. I bambini non devono gliacare con l'apparecchio. Manutenzione e pulizia non devono essere effettuali dai bambini sulla supervisione
• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non après il cassetto dei detersivi quando la macchina è in funzione.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso l'oblo: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinato alla macchina in funzione.
• Durante il lavaggio l'oblò tende a scaldarsi.
• Se dev'essere spostata, lavorare in due o tre persona con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlling che il cestello sa vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU - WEEE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e risciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Descrizione della lavabiancheria e avviare un programma

1

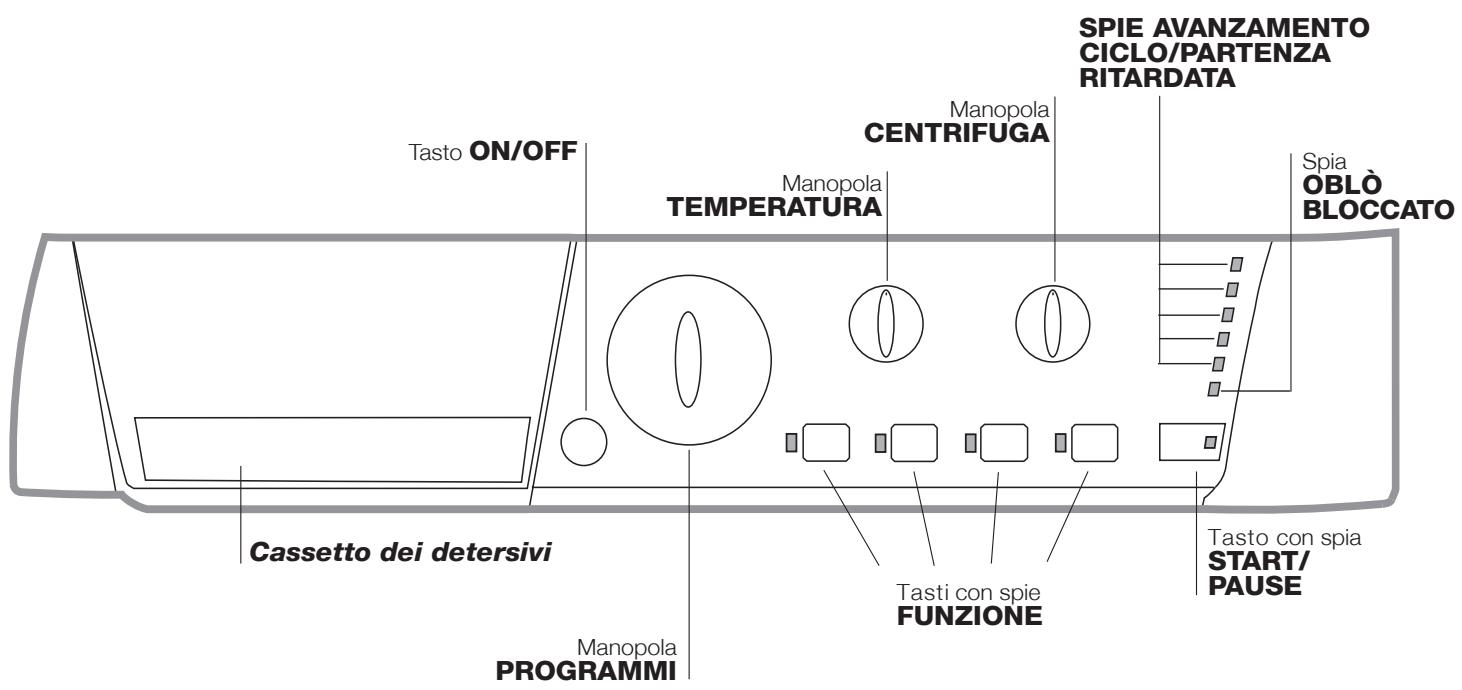

Pannello di controllo

Cassetto dei detersivi: per caricare detersivi e additivi (vedi "Detersivi e biancheria").

Tasto ON/OFF: per accendere e spegnere la lavabiancheria.

Manopola PROGRAMMI: per impostare i programmi. Durante il programma la manopola restera ferma.

Tasti FUNZIONE: per selezionare le funzioni disponibili. La spia relativa alla funzione selezionata rimarrà accesa.

Manopola CENTRIFUGA: per impostare la centrifuga o escluderla (vedi "Personalizzazioni").

Manopola TEMPERATURA: per impostare la temperatura o il lavaggio a freddo (vedi "Personalizzazioni").

SPIE AVANZAMENTO CICLO/PARTENZA RITARDATA:

per seguire lo stato di avanzamento del programma di lavaggio. La spia accesa indica la fase in corso. Se è stata impostata la funzione "Partenza Ritardata", indiccheranno il tempo mancante all'avvio del programma (vedi pagina a fianco).

Spia OBLÔ BLOCCATO: per capire se l'oblò è apribile (vedi pagina a fianco).

Tasto START/PAUSE: per avviare i programmi o interromperli momentaneamente.

N.B.: per mettere in pausa il lavaggio in corso, premere quello tasto, la spia relativa lampeggerà con colore arancione nelle quella della fase in corso sare allaccessa fissa. Se la spia OBLO BLOCCATO 一 _ 0 sare spenta, si potrà après l'oblò (attendere circa 3 minuti).

Per far ripartire il lavaggio dal punto in cui è stato interrogotto, premere nuovamente quello tasto.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospeedimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzato. Premere brevamente il tasto ON/OFF e attendere che la macchina si riattivi.

Spie

Le spie forniscono informazioni importanti. Ecco che casa dicono:

Partenza ridatdata

Se è stata attivata la funzione "Partenza ritardata" (vedi "Personalizzazioni"), dopo avere avviato il programma, iniziera a lampeggiare la spia relativa al ritardo selezionato:

Col trascorrere del tempo verrà visualizzato il ritardo residuo con il lampeggio della spia relativa:

Trascorso il ritardo selezionato la spia lampeggiante si spengnerà eavrì inizio il programma impostato.

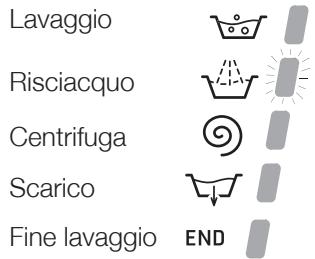

Spie fase in corso

Una volta selezionato e avviato il ciclo di lavaggio desiderato, le spie si accenderanno progressivamente perindicare lo stato di avanzamento:

Tasti funzione e relative spi

Se le funzione selezionata non è compatible con il programma impostato la spia relativa lampeggerà e la funzione non verrà attenuata.

Nel caso venga impostata una funzione incompatibile con un'altra precedentamente selezionata rimarrà attiva solo l'ultima scelta.

O Spia oblo bloccato

La spia accesa indica che l'oblò è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia si spenga prima di aprire l'oblò (attendere circa 3 minuti).

Il lampeggio veloce della spia START/PAUSE (arancione) contemporaneo a quello delle funzioni segnala un'anomalia (vedi "Anomalie e rimedi").

Avviare un programma

1. Accendere la lavabiancheria premendo il tasto ON/OFF. Tutte le spie si accenderanno per quale secondo, poi rimarranno accese le spie ralative alle impostazioni del programma selezionato e pulsera la spia START/PAUSE.
2. Caricare la biancheria e chiudere l'oblò.
3. Impostare con la manopola PROGRAMMI il programma desiderato.
4. Impostare la temperatura di lavaggio (vedi "Personalizzazioni").
5. Impostare la velocità di centrifuga (vedi "Personalizzazioni").
6. Versare detersivo e additivi (vedi "Detersivi e biancheria").
7. Selezionare le funzioni desiderate.
8. Avviare il programma premendo il tasto START/PAUSE e la spia relativa rimarra accesa fissa di colore verde. Per annullare il ciclo impostato mettere la macchina in pausa premendo il tasto START/PAUSE e scegliere un nuovo ciclo.
9. Al terme del programma si illuminerà la spia END. La spia OBLò BLOCCATO si spegneràindicando che l'oblò è apribile (attendere circa 3 minuti). Estrarre la biancheria e lasciare l'oblò socchiuso per far asciugare il cestello. Spagnere la lavabiancheria premendo il tasto ON/OFF.

Tabella dei programmi

Programmi	Descrizione del Programma	Temp. max. (°C)	Velo-cità max. (gir al minu- to)	Detersivi				Carico max. (Kg)	Umidità residualia %	Consummo energia KWh	Acqua totale lt	Durata ciclo
				Prela vaggio	Lavaggio	Ammorbi-dente	Candeg-gina
1	Cotone + Prelavaggio: Bianchi estremamente sporchi.	90°	1200	●	●	●	-	7	-	-	-	155'
2	Cotone: bianchi molto sporchi e colori delicati.	40° (Max.90°)	1200	-	●	●	●	7	-	-	-	115'
3	Cotone 20°: bianchi molto sporchi e colori delicati.	20°	1200	-	●	●	●	7	-	-	-	170'
4	Sintetici: colori resistenti molto sporchi.	60°	1000	-	●	●	●	3	44	0,78	50	105'
4	Sintetici (3): colori resistenti molto sporchi.	40°	1000	-	●	●	●	3	-	-	-	95'
5	Mix 15': Per rinfrescare rapidamente capi molto sporchi (non indicato per lana, seta e capi da lavare a mano).	30°	800	-	●	●	-	1,5	71	0,12	27	15'
6	Buonanotte: Colori delicati molto sporchi.	40°	800	-	●	●	●	4	-	-	-	280'
7	Camicie	40°	600	-	●	●	-	2	-	-	-	80'
8	Seta/Tende: Per capi in seta, viscosa, lingerie.	30°	0	-	●	●	-	1	-	-	-	55'
9	Lana: Per lana, cachemire, ecc.	40°	800	-	●	●	-	1,5	-	-	-	70'
10	Eco Cotone 60° (1): bianchi e colorati resistenti molto sporchi.	60°	1200	-	●	●	-	7	53	1,06	52,5	195'
10	Eco Cotone 40° (2): bianchi molto sporchi e colori delicati.	40°	1200	-	●	●	-	7	53	0,81	76	185'
11	Cotone	Acqua fredda	1200	-	●	●	-	7	-	-	-	80'
12	Sintetici	Acqua fredda	1000	-	●	●	-	2,5	-	-	-	70'
13	Rapidò 30'	Acqua fredda	800	-	●	●	-	2,5	71	0,04	34	30'
A	Risciacquo	-	1200	-	-	●	●		-	-	-	36'
B	Centrifuga	-	1200	-	-	-	-		-	-	-	10'
C	Scarico	-	0	-	-	-	-		-	-	-	3'

La durata del ciclo indica sul display o su quosto libertto e una stima calcolata in base a condizioni standard. Il tempo effettivo più varie in base a numerousi fattori quali la temperatura e la pressione dell'acqua in ingresso, la temperature ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilancimento del carico, le opazioni aggiuntive selezione.
1) Programma di controlo secondo il regolamento 1061/2010: impostare il programma 10 con una temperaura di 60^ .
Capi lavabili 60^ . La temperatura effettiva di lavaggio pu differire da quella indicata.
2) Programma di controllo secondo il regolamento 1061/2010: impostare il programma 10 con una temperaura di 40^ .
Qisto cico e adatto per pulire un carico di cotone normalmente sporco ed il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 40^ . La temperatura effettiva di lavaggio puediferire da quella indicata.

Per tutti Test Institutes:

2) Programma cotone lungo: impostare il programma 10 con una temperatura di 40^ .
3) Programma sintetico lungo: impostare il programma 4 con una temperatura di 40^ .

Cotone 20^ : (programma 3) ideale per carichi in cotone sporchi. Le buone performanceanche a freddo, comparabili con un lavaggio a 40^ , sono garantite da un'azione meccanica che lavora con variazione di velocità a picchi ripetuti e rav vicinati.

Mix 15' (programma 5) è studiato per lavare capi leggermente sporchi in molto tempo: dura solo 15 minuti e faosi risparmiare energia e tempo. Impostando il programma (5 a 30^ ) è possibile lavare insieme tessuti di diversa natura (escludi lana e seta) con un carico massimo di 1,5 kg.

Buonanotte (programma 6). E' un ciclo silenzioso che può lavorare di notte quando la tariffa energetica è ridotta. Il programma è studiato per capi sintetici e di cotone. Alla fine del ciclo la macchina si ferma con l'acqua in vasca; per effettuare la centrifiga e lo scarico premere il tasto AVVIO/PAUSA, altrimenti dopo 8 ore la macchina effettuerà automaticamente la centrifuga e lo scarico dell'acqua.

Programmi Eco

I programmi Eco offrono buone performance di lavaggio a basso temperature consentendo un minore utilizzo di energia elettrica con unBeneficio per l'ambiente e un risparmio economico.

I programmi Eco (Cotone 一 _ P , Sintetici e Rapido 30^ ) sono stati creati per diversi tipi di tessuto e per capi poco sporchi.

Per garantire un risultato ottimale raccomandiamo l'uso di un detergente liquido; si consiglia di pretrattare Polsini, colli e macchie.

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella programmi).

La temperatura siould ridurre sino al lavaggio a freddo (3).

La macchina impedira automaticamente di impostare una temperature maggiore a quella massima prevista per agli programma.

! Eccezione: selezionando il programma 2 la temperature può essere portata sino a 90^

Impostare la centrifuga

Ruletando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato.

Le velocità massime previste per i programmi sono:

Programmi Velocità massima

Cotone 1200 giri al minuto

Sintetici 1000 giri al minuto

Lana 800 giri al minuto

Seta solo scarico

La velocità di centrifuga può essere ridotta, oppure escluda selezionando il significo.

La macchina impedirà automaticamente di effettuare una centrifuga maggiore a quella massima prevista per agli programma.

Funzioni

Le varie funzioni di lavaggio previste alla lavabiancheria permiettono di ottenere la pulizia e il bianco desiderati.

Per attivare le funzioni:

1. premere il tasto relative alla funzione desiderata;
2. l'accensione della spia relativa segnala che la funzione è attiva.

Nota:

• Se la funzione selezionata non è compatible con il programma impostato la spia relativa lampeggerà e la funzione non verrà attivata.
• Nel caso venga impostata una funzione incompatibile con un'altra precedentamente selezionata rimarrà attiva solo l'ultima scelta.

Super Lavaggio

Grazie all'utilizzato di una maggior quantità d'acqua nella fase iniziale del ciclo e all'impiego di maggior tempo, tale funzione garantisce un lavaggio di alte performance.

Extra Risciacquo

Selezionando esta funzione si augmente l'efficacia del risciacquo, e si assicura la massima rimozione del detersivo. E' utile per pelli particolarmente sensibili.

Stira Facile

Selezionando esta funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello;

la spia della funzione STIRA FACILE e quella di START/PAUSE lampeggeranno (arancione) e la fase END rimarrazza fissa. Per terminare il ciclo si dovrà premere il tasto START/PAUSE o il tasto STIRA FACILE.

Nel programmata Seta la macchina terminerà il ciclo con la biancheria in amollo e la spia della funzione STIRA FACILE e quella di START/PAUSE lampeggeranno (arancione) e la fase RISCIAICQUO rimarrà accesa fissa. Per scaricare l'acqua e poter rimuovere il bucato sare necessario premere il tasto START/PAUSE o il tasto STIRA FACILE.

Partenza ridatdata

Ritarda l'avvio della macchina sino a 12 ore.

Premere piu voite il tasto fino a far accendere la spia relativa al ritardo desiderato. Alla quinta pressione del tasto la funzione si disattivera.

N.B.: Una volta premuto il tasto START/PAUSE, si può modificare il valore del ritardo solo diminuendolo.

Cassetto dei detersivi

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l'ambiente.

! Usare detersivi in polvere per capi in cotone bianchi e per il prelimavaggio e per lavaggi con temperatura superiore a 60^ .
!Seguire leindicazioni riportate sulla confezione di detersi- vo.
! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Estrarre il cassetto dei detersivi e insere il detersivo o l'additivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere)

Prima di versare il detersivo verificare che non sia inserita la veschetta aggiuntiva 4.

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dell'avvio.

vaschetta 3: Additivi (ammorbidente, ecc.)

L'ammorbidente non deve fuoriuscire alla griglia.

vaschetta aggiuntiva 4: Candeggina

Ciclo candeggio

! La candeggina tradizionale si usa per i tessuti resistenti bianchi, quella delicata per i tessuti colorati, i sinteti e per la lana.

Inserire la vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello "max" indicato sul perno centrale (vedi figura).

Per effettuare solo il candeggio versare la candeggina nella vaschetta aggiuntiva 4, impostare il programma "Risciacquo"

e attivare la funzione "Super Lavaggio" ^

Per candeggiare durante il lavaggio versare il detersivo e gli additivi, impostare il programma desiderato

e attivare la funzione "Super Lavaggio" L'utilizzo della vaschetta aggiuntiva 4 esclude il prelimavaggio.

Prepare la biancheria

• Suddividere la biancheria secondo:

• il tipo di tessuto / il symbolo sull'etichetta.

• i colori:分开 are i capi colorati da quelli bianchi.

• Vuotare le tasche e controllare i bottoni.

• Non superare i valori indicati, riferiti al peso della biancheria asciutta: vedi "Tabella dei programmi".

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Capi particulari

Camicie: utilizzato l'apposto programma 7 per lavare camicie di diversi tipo di tessuto e colore.

Ne garantisce la massima cura minimizzato la formazione delle pieghe.

Seta: utilizzato l'apposto programma 8 per lavare tutti i capi in seta. Si consiglia l'utilizzo di un detersivo specifico per capi delicati.

Tende: si raccomanda di piegarele e sistemarle dentro una federa o un sacchetto a rete. Utilizzato il programma 8.

Lana: con il programma 9 è possibile lavare in lavatrice tutti i capi in lana,anche quelli con l'etichetta "solo lavaggio a mano".Per otteneri migliorari risultati utilizzare un detersivo specifico e non superare 1,5kg di bucato.

Sistema bilanciamento del carico

Prima di anni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse alcora correttamente bilanziato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favore una migliorie distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grande e piccoli.

Può accadere che la lavabiancheria non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua (lampeggia velocemente la spia della prima fase di lavaggio).

La lavabiancheria carica e scarica acqua di continuo.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibramolto durante la centrifuga.

La lavabiancheria perde acqua.

La spia START/PAUSE (arancione) e le spie delle funzioni lampeggiano velocimento.

Si forma troppa schiuma.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fareicontatto.
  In casa non c'é corrente.

L'oblò non è ben chiuso
- Il tasting ON/OFF non è stato premuto.
- Il tasting START/PAUSE non è stato premuto.
Il rubinetto dell'accua non è aperto.
- Si è impostato un ritardo sull'ora di avvio (PARTENZA RITARDATA, vedi "Personalizzazioni").

• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
  Il tubo è piegato.
  Il rubinetto dell'acqua non è aperto.
  In casa manca l'acqua.
  Non c'é sufficiefte pressione.

• Il tasting START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").

• L'estreità del tubo di scarico è immersa nell'accua (vedi "Installazione").
• Lo scarico a muro non ha lo sfiato d'aria.

Se dopo que se verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l'abitazione si trovagli ultimi piani di un edificio, è possible che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non precede lo scarico: con alcuni programmi occorre avviarlo manualemente.
• É attiva la funzione STIRA FACILE: per completeness il programma premere il tasto START/PAUSE ("Personalizzazioni").
• Il tubo di scarico è piegato (vedi "Installazione").

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").

• La lavabiancheria non è in piano (vedi "Installazione").

• La lavabiancheria è stretta tra mobili e muro (vedi "Installazione").

• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").

• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").

• Il tubo di scarico non è fissato bene (vedi "Installazione").

• Specnere la macchina e togliere la spina alla presa, attendere circa 1 minu-to quindi riaccenderla.

Se I'anomalia persistsite, chiamare I'Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esseri la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
  Il dosaggio è statoccessivo.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi "Anomalie e rimedi").
• Riaviare il programma per controllare se l'inveniente è stato oviato;
• In caso negativo, contattare ilNumero Unico 199.199.199*;
  Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N);

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore. aprendo l'oblo. ASSISTENZA RICAMBI ACCESSORI

Assistenza Attiva 7 giorni su 7

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

É Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e gli giorni festivi, per chi chiama da Telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opera tofono utilizzato. Le suddette tariffe potrebbero essere soggete a variazione da parte dell'operatore Telefonico; per maggiori informazioni consulire it il site www.hotpoint-ariston.it.

FICHE TECHNICA - REGOLAMENTO DELEGATO (UE) N. 1061/2010 DELLA COMMISSIONE
Marchio	HOTPOINT/ARISTON
Modello	ECO7L 1252 EU.M
Capacità in kg di cotone	7
Classe di efficienza energetica su una scala da A+++(basso consumo) a G (alto consumo)	A++
Consumo annuo di energia in kWh 1)	198
Consumo di energia del programma cotone standard a 60°C a piano carico in kWh 2)	1.061
Consumo di energia del programma cotone standard a 60° carico parziale in kWh 2)	0.707
Consumo di energia del programma cotone standard a 40° a carico parziale in kWh 2)	0.702
Consumo di potenza in modo spento in W	0.5
Consumo di potenza in modo lasciato acceso in W	8
Consumo di acqua in litri/anno 3)	9000
Classe di efficacia di centrifuga su una scola da G (efficacia minima) ad A (efficacia massima)	B
Velocità massima di centrifuga raggiunta 4)	1200
Umidità residua 5)	53.0%
Durata del programma cotone standard a 60°C a piano carico in minuti	195
Durata del programma cotone standard a 60°C a carico parziale in minuti	155
Durata del programma cotone standard a 40°C a carico parziale in minuti	150
Durata del modo lasciato acceso in minuti	30
Rumore in dB(A) re 1 pW in lavaggio 6)	62
Rumore in dB(A) re 1 pW in centrifuga 6)	80
Modello da incasso

1) Basato su 220 cicli di lavaggio cotone standard a 60^ e a 40^ a carico biancheria.
2) Il "cotone standard a 60^ " a carico bian e parziale ed il "cotone standard a 40^ " a carico parziale sono i programmi di lavaggio standard ai quali fanno riferimento le informazioni sulletichette e sulla scheduled,质疑 programmi sono adatti per lavare cotone normalmente sporco e sono i programmi più efficienti in termini di consumo combinato di energia e acqua. Il carico parziale è la meta del carico nominale.
3) Basato su 220 cici di lavaggio cotone standard a 60^ e a 40^ a carico bian e parziale. Il consumo effettivo dipende alla modalità di utilizzo dell'apparecchio.
4) Valore minimo fra il programma cotone standard 60^ a pieno e meta carico e il cotone standard 40^ a meta carico.
5) Valore massimo fra il programma cotone standard 60^ a pieno e metà carico e il cotone standard 40^ a metà carico.
6) Misurato sul programma cotone standard a 60^ piano carico.

Uretici Firma:

Indesit Company Beyaz Eşya PAZARLAMA A.§.

Balmumcu Cad. Karahasan Sok.

No: 11, 34349- Balmumcu Beşiktaş - Istanbul

Tel: [phone]

www.hotpoint.eu
