Tipo di prodotto	Telescopio rifrattore
Marca	Celestron
Modello	PowerSeeker 60EQ
Apertura (diametro)	60 mm
Lunghezza focale	700 mm
Rapporto focale	f/11,7
Montatura	Equatoriale tedesca
Treppiede	Treppiede in acciaio regolabile
Cercatore	Cercatore 5×24
Oculari forniti	20 mm (35×) e 4 mm (175×)
Ingrandimento massimo utile	120×
Dimensioni (assemblato)	Circa 76 × 46 × 25 cm
Peso	Circa 5,4 kg
Alimentazione	Nessuna (strumento manuale)
Funzioni principali	Osservazione visiva degli astri (Luna, pianeti, stelle)
Manutenzione e pulizia	Pulire le lenti con un panno in microfibra e aria compressa; conservare al riparo dall’umidità
Sicurezza	Non osservare mai il Sole direttamente; utilizzare un filtro solare adatto
Ricambi e riparabilità	Oculari, cercatore, treppiede e parti della montatura disponibili tramite Celestron
Informazioni generali	Manuale di istruzioni disponibile per il download sul sito del produttore

Domande frequenti - PowerSeeker 60EQ CELESTRON

Come assemblare il treppiede e la montatura?

Spiega il treppiede e blocca le manopole. Posiziona la montatura equatoriale sulla rotula centrale e stringi la vite di fissaggio. Assicurati che la montatura sia stabile prima di fissare il tubo.

Come bilanciare il telescopio?

Rilascia i freni di ascensione retta e declinazione. Sposta il tubo e i contrappesi finché non rimangono in posizione senza sforzo. Ristringi i freni.

Quali oculari usare per osservare la Luna?

Usa l’oculare da 20 mm (35×) per una visione ampia, poi l’oculare da 4 mm (175×) per i dettagli. Evita forti ingrandimenti se la turbolenza è elevata.

Come allineare il cercatore?

Punta il telescopio su un oggetto terrestre lontano (come un campanile) con l’oculare. Regola le viti del cercatore finché il reticolo non è centrato sullo stesso oggetto.

Posso osservare il Sole con questo telescopio?

No, mai senza un filtro solare certificato. L’osservazione diretta del Sole può danneggiare l’occhio e il telescopio. Usa un filtro solare pieno o un proiettore solare.

Come pulire le lenti?

Usa una pompetta per rimuovere la polvere, poi un panno in microfibra leggermente umido per le impronte. Non premere troppo forte per evitare graffi.

Cosa fare se l’immagine è sfocata?

Ruota lentamente la manopola di messa a fuoco. Controlla la collimazione: il tubo deve essere ben allineato. Se il problema persiste, attendi che lo strumento si acclimati alla temperatura esterna.

Come riporre il telescopio?

Rimetti i tappi di protezione. Conservalo in un luogo asciutto e al riparo dalla polvere. Evita variazioni brusche di temperatura.

Dove trovare ricambi?

Gli oculari, il cercatore e gli accessori sono disponibili sul sito di Celestron o presso rivenditori autorizzati. Contatta il servizio post-vendita per parti specifiche.

Quali oggetti posso osservare con un diametro di 60 mm?

La Luna, i pianeti (Giove, Saturno, Venere), gli ammassi stellari e le stelle doppie. Nebulose e galassie saranno poco dettagliate a causa dell’apertura modesta.

MANUALE UTENTE PowerSeeker 60EQ CELESTRON

Disimballare il telescopio e verificare che siano presenti tutti i componenti. Il PowerSeeker 70EQ comprende: tubo ottico; treppiede; montatura equatoriale; vite di regolazione dell'altitudine; diagonale stellare; 2 oculari; lente di Barlow 3x; cercatore; contrappeso da 4 libre (circa 1.8 kg); barra di contrappeso; due cavi di controllo del movimento lento; vassoio porta accessori.

Per configurare il treppiede, allargare le gambe verso l'esterno fino a quando non saranno completamente estese, quindi spingere verso il basso il supporto centrale delle gambe.

Allungare la parte centrale di ciascuna delle tre gambe del treppiede verso il basso di 15-30 cm. Usare la vite di fissaggio situata su ciascuna gamba per fissare la gamba allungata in posizione.

Assicurarsi che tutte e tre le gambe siano alla stessa altezza una volta estese per fornire una piattaforma a livello per il telescopio.

Sistemare il vassoio porta accessori dell'oculare sul supporto centrale delle gambe del treppiede. Avvitare il vassoio nel foro filettato al centro del supporto delle gambe fino a quando non è completa-mente posizionato.

Se necessario, ruotare il vassoio porta accessori in senso antiorario fino a quando i fori non sono coperti dai bracci del supporto delle gambe come mostrato qui.

Localizzare la montatura equatoriale e sistemare la base della montatura attraverso il foro al centro della piattaforma di montaggio del treppiede.

Da sotto la piattaforma di montaggio del treppiede avvitare l'apposito bullone di montaggio nel foro alla base della montatura equatoriale.

Cercare la latitudine approssimativa del proprio luogo di osservazione su Internet o usando una mappa. Quindi, avvitare la vita di regolazione della latitudine nella montatura equatoriale fino a raggiungere la propria latitudine come indicato nella scala della latitudine.

Localizzare la barra di contrappeso e il contrappeso. Far scorrere il contrappeso per metà sulla barra di contrappeso.

Tenendo il contrappeso con una mano, allineare la barra di contrappeso con la montatura. Con l'altra mano ruotare la barra di contrappeso fino a quando non è completamente in sede. Serrare la vite di fissaggio del contrappeso per mantenere in posizione il contrappeso.

Far scorrere l'estremità cromata dei cavi di controllo del movimento lento sull'asta della montatura equatoriale. Assicurarsi di allineare la vite di fissaggio sulla parte piatta dell'asta. Serrare la vite per fissare in posizione.

Il cavo deve fissarsi all'asse dell'ascensione retta e l'altro cavo deve fissarsi all'asse di declinazione. Serrare la vite per fissare il cavo in posizione.

Rimuovere gli anelli dal tubo del telescopio allentando le manopole di blocco ai lati di ciascun anello. Quindi rimuovere le due manopole alla base di ciascun anello.

Inserire gli anelli nei fori in cima alla montatura e fissarli utilizzando le manopole rimosse dalla base di ciascun anello.

Sistemare nuovamente il tubo del telescopio sugli anelli e fissare le manopole di blocco per tenerlo in posizione. La parte anteriore del tubo deve trovarsi sul gruppo del contrappeso.

Rimuovere i dadi zigrinati dai perni filettati sull'estremità del focheggiatore del tubo del telescopio.

Localizzare il cercatore e rimuovere i tappi in plastica sulla parte anteriore e posteriore della lente. Orientare il cercatore in modo che la lente più grande sia rivolta verso la parte anteriore del tubo come mostrato. Sistemare il cercatore sui fori del tubo e fissarlo mediante i dadi zigrinati.

Allentare le viti sul focheggiatore in modo che non ostruiscano il diametro interno del focheggiatore. Rimuovere il tappo di plastica che copre l'estremità del focheggiatore. Inserire la diagonale nel focheggiatore e serrare la vite di regolazione.

Rimuovere il tappo, inserire l'oculare da 20mm nella diagonale e serrare la vite di regolazione.

Rimuovere il tappo della lente dalla parte anteriore del telescopio. Per osservare, guardare attraverso l'oculare come mostrato sopra. Mettere a fuoco l'immagine ruotando le manopole al di sotto del focheggiatore.

Per un maggiore ingrandimento, è possibile utilizzare la lente di Barlow 3x in dotazione. Sistemare la lente di Barlow nel focheggia- tore al posto dell'oculare. Rimuovere il tappo dalla lente di Barlow.

Quindi, inserire l'oculare nella lente di Barlow e serrare le viti di regolazione per fissarlo in posizione.

Per maggiori informazioni sul prodotto o per scaricare il manuale d'istruzioni, visitare la pagina relativa al prodotto su celestron.com

AVVERTENZA SOLARE: non tentare mai di osservare il Sole attraverso un telescopio senza un filtro solare adeguato.

BISOGNO DI AIUTO?

Contattare il supporto tecnico Celestron celestron.com/pages/technical-support 02-21

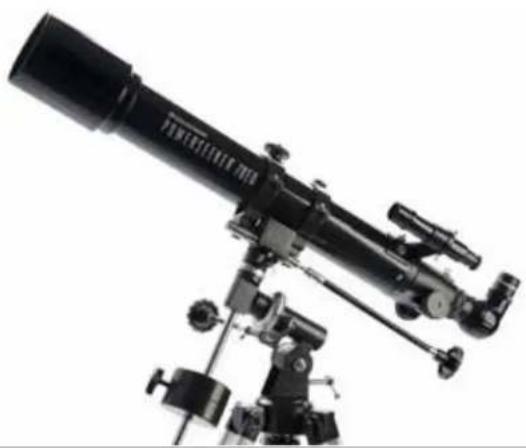

ALLINEAMENTO DEL CERCATORE

Il cercatore è uno dei componenti più importanti del telescopio. Aiuta a localizzare gli oggetti e a centrarli nell'oculare. Al primo assemblaggio del telescopio è necessario allineare il cercatore con le ottiche principali del telescopio. È preferibile eseguire questa operazione durante il giorno*.

* AVVERTENZA SOLARE! Non tentare mai di osservare il Sole attraverso un telescopio senza un filtro solare adeguato!

Portare il telescopio all'esterno durante il giorno e individuare un oggetto facilmente riconoscibile, come ad esempio un semaforo, la targa di un'auto o un cartello. L'oggetto dovrebbe trovarsi il più lontano possibile, minimo a 400 metri.

Senza spostare il telescopio, utilizzare le tre manopole intorno alla staffa del cercatore per spostare il cercatore fino a quando il reticolo appare sullo stesso oggetto che si sta osservando nell'oculare da 20mm.

SUGGERIMENTO: Provare a regolare una vite alla volta. Allentare una vite di mezzo giro, quindi serrare un'altra dello stesso tanto per garantire che il cercatore sia fissato saldamente in posizione.

CENTRARE L'OGGETTO NELL'OCULARE

Guardare attraverso il telescopio utilizzando l'oculare con minore ingrandimento da 20mm. Muovere il telescopio fino a quando l'oggetto prescelto si trova al centro del campo visivo. Se l'immagine è sfocata, ruotare con delicatezza le manopole di messa a fuoco a lato del telescopio fino a quando l'immagine non è nitida.

NOTA: L'immagine del telescopio potrebbe apparire capovolta. Ciò è perfettamente normale per un telescopio astronomico.

IL CERCATORE È ORA ALLINEATO!

Non occorre effettuare un nuovo allineamento salvo colpi o cadute.

Una volta che l'oggetto è centrato nell'oculare da 20mm, guardare attraverso il cercatore e localizzare il reticolo.

LA PRIMA OSSERVAZIONE NOTTURNA

LA LUNA

L'oggetto migliore e più facile da provare a osservare come primo è la Luna. Provare a osservare la Luna in diversi momenti delle sue fasi. Il momento migliore per osservare la Luna è a partire da due giorni dopo la Luna nuova fino a un paio di giorni prima della Luna piena. Durante questo periodo crateri e catene montuose sono osservabili nel dettaglio.

Quando la Luna è visibile in cielo impostare il telescopio con installato l'oculare da 20mm.

Spostare il telescopio in modo che punti approssimativamente verso la Luna.

Osservare attraverso il cercatore e localizzare il reticolo. Continuare a muovere il telescopio fino a quando il reticolo appare sulla Luna.

Osservare attraverso l'oculare da 20mm del telescopio. Ruotare con cura le manopole di messa a fuoco per regolare la nitidezza dell'immagine.

È possibile osservare altri corpi celesti, come pianeti, ammassi solari e nebulose, utilizzando questa tecnica se si conosce la loro posizione nel cielo notturno.

Per avere una visione più ravvicinata della Luna, allentare le viti di regolazione sul focheggiatore e rimuovere l'oculare da 20mm. Sostituirlo con l'oculare da 4mm e serrare le viti di regolazione per fissarlo in posizione. L'oculare da 4mm consente un ingrandimento significativamente maggiore, facendo apparire la Luna molto più grande.

NOTA: Per assicurare la maggiore nitidezza possibile, quando si sostituisce l'oculare, potrebbe essere necessario regolare le manopole di messa a fuoco.

L'app gratuita SkyPortal Celestron per iOS e Android può aiutare a localizzare e identificare un'ampia gamma di corpi celesti in maniera facile e veloce.
