KRB 640 C - Piano cottura HOTPOINT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piano cottura in vetroceramica
Marca	Hotpoint
Modello	KRB 640 C
Numero di fuochi	4
Tipi di fuochi	Alogeni
Potenza totale	6700 W
Focolare posteriore sinistro	2300 W, diametro 210 mm
Focolare posteriore destro	1400 W, diametro 160 mm
Focolare anteriore sinistro	1200 W, diametro 145 mm
Focolare anteriore destro	1800 W, diametro 180 mm
Alimentazione elettrica	230-240 V monofase, 50/60 Hz
Tipo di comandi	Tattili con tasti + e -
Funzioni principali	Accensione/spegnimento individuali, blocco comandi, timer, indicatori di calore residuo, spegnimento di sicurezza automatico
Sicurezza	Indicatori di calore residuo (H/h), blocco bambini, spegnimento automatico in caso di surriscaldamento, interruttore di sicurezza con durata limite di funzionamento
Manutenzione e pulizia	Pulizia con spugna umida o prodotto per vetroceramica, raschietto per sporco incrostato, non utilizzare pulitori a vapore o abrasivi
Installazione	Incastro, richiede ventilazione, distanza minima di 40 mm dal muro e 20 mm sotto il piano di lavoro
Peso	Circa 8 kg (stima)
Dimensioni (L x P)	Circa 590 x 520 mm (stima standard)

Domande frequenti - KRB 640 C HOTPOINT

Come accendere un focolare sul piano Hotpoint KRB 640 C?

Premere il tasto ON/OFF (1) per circa un secondo per accendere il piano. Quindi, premere il tasto di selezione del focolare desiderato (4) e regolare la potenza con i tasti + (1) e - (2).

Come spegnere un focolare?

Selezionare il focolare con il suo tasto di selezione (4), quindi premere il tasto - (2) fino a quando la potenza scende a zero e il focolare si spegne.

Cosa significa la visualizzazione 'H' o 'h' sul piano?

'H' indica che il focolare è ancora caldo (calore residuo elevato). 'h' indica che si sta raffreddando ma rimane tiepido. Non toccare la zona di cottura finché la visualizzazione è presente.

Come bloccare i comandi per evitare manipolazioni accidentali?

Premere il tasto di blocco (7). Il simbolo 'L' appare sullo schermo. Per sbloccare, premere di nuovo il tasto di blocco per alcuni istanti fino a quando la spia si spegne.

Cosa fare in caso di codice errore 'F' seguito da un numero lampeggiante?

Indica un surriscaldamento dei componenti elettronici. Il piano si spegne automaticamente. Attendere che la temperatura scenda; la visualizzazione scomparirà e il piano sarà nuovamente utilizzabile.

Come pulire la vetroceramica senza danneggiarla?

Utilizzare una spugna umida o un prodotto speciale per vetroceramica. Per lo sporco incrostato, raschiare delicatamente con un raschietto adatto. Non usare mai polvere abrasiva, pulitore a vapore o spugna metallica.

Quali tipi di pentole consigliate per questo piano?

Utilizzare pentole con fondo piatto e spesso, il cui diametro copra interamente la zona di riscaldamento. Il fondo deve essere pulito e asciutto per garantire un buon contatto ed evitare deformazioni.

Come installare il piano in un piano di lavoro?

Il ritaglio deve avere le dimensioni appropriate (vedere il manuale). Assicurare una ventilazione: almeno 40 mm dal muro e 20 mm sotto il piano. Fissare le molle di centraggio e i ganci di fissaggio stringendo le viti secondo lo spessore del piano.

Il piano emette un bip prolungato, cosa fare?

Un segnale acustico continuo indica un'anomalia: oggetto appoggiato per più di 10 secondi sui comandi, traboccamento o pressione prolungata su un tasto. Eliminare la causa per fermare il bip. Se persiste, spegnere il piano e riaccenderlo.

Qual è la potenza massima e come collegare il piano?

La potenza totale è di 6700 W. Il collegamento standard è monofase 230-240 V. Per altre configurazioni (trifase 400 V), seguire lo schema del manuale. Rivolgersi a un professionista per il collegamento.

MANUALE UTENTE KRB 640 C HOTPOINT

Istruzioni per l'uso

PIANO COTTURA

Sommario

Istruzioni per l'uso, 1

ATTENZIONE, 2

Descrizione dell'apparecchio - Pannello di controllo, 7

Installazione, 49

Avvio e utilizzo, 52

Precauzioni e consigli, 55

Manutenzione e cura, 56

Descrizione tecnica dei modelli, 56

• ATTENZIONE: L'apparecchio e le sue parti accessibili diventano calde durante l'uso.
• Fare attenzione a non toccare gli elementi riscaldanti.
• I bambini di età inferiore a 8 anni devono essere tenuti a distanza, a meno che non siano continuamente sorvegliati.
• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, purché siano supervisionati o abbiano ricevuto istruzioni sull'uso sicuro dell'apparecchio e comprendano i pericoli connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza supervisione.
• AVVERTENZA: Cucinare incustoditi su un piano di cottura con grassi o oli può essere pericoloso e può provocare un incendio.
• NON tentare MAI di spegnere un incendio con l'acqua, ma spegnere l'apparecchio e poi coprire la fiamma, ad esempio con un coperchio o una coperta antifiamma.
• AVVERTENZA: Pericolo di incendio: non riporre oggetti sulle superfici di cottura.
• AVVERTENZA: Se la superficie in vetroceramica è incrinata, spegnere l'apparecchio per evitare il rischio di scosse elettriche.
• Non utilizzare mai pulitori a vapore o idropulitrici sull'apparecchio.
• L'apparecchio non è destinato a essere azionato tramite un timer esterno o un sistema di controllo remoto separato.
• ATTENZIONE: questo apparecchio e le sue parti accessibili diventano molto caldi durante il funzionamento.
• Bisogna fare attenzione a non toccare gli elementi riscaldanti.
• Non lasciare avvicinare i bambini di età inferiore a 8 anni a meno che non siano sotto costante sorveglianza.
• Il presente apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza o conoscenze necessarie, a condizione che siano sotto sorveglianza o abbiano ricevuto istruzioni per un uso sicuro dell'apparecchio e comprendano i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e manutenzione non devono essere effettuate da bambini senza sorveglianza.
• ATTENZIONE: lasciare una padella con olio o grasso sul fuoco è pericoloso e può causare un incendio.
• Non tentare MAI di spegnere una fiamma o un incendio con l'acqua! Spegnere l'apparecchio e coprire la fiamma con un coperchio, ad esempio, o con una coperta antifiamma.
• ATTENZIONE: rischio di incendio: non lasciare oggetti sulle superfici di cottura.
• ATTENZIONE: se la superficie in vetroceramica è incrinata, spegnere l'apparecchio per evitare il rischio di scosse elettriche.
• Non pulire mai l'apparecchio con pulitori a vapore o ad alta pressione.
• Questo apparecchio non può essere acceso tramite un temporizzatore esterno o un sistema di comando a distanza separato.
• ATTENZIONE: questo apparecchio e le sue parti accessibili diventano molto caldi durante l'uso.
• Pertanto, è importante evitare di toccare gli elementi riscaldanti.
• Tenere lontani i bambini di età inferiore a 8 anni se non sono continuamente sorvegliati.
• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, se sono sotto sorveglianza o se sono stati istruiti sull'uso sicuro dell'apparecchio e comprendono i pericoli connessi. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e manutenzione non devono essere eseguite da bambini senza sorveglianza.
• ATTENZIONE: lasciare un fornello con grassi o oli senza sorveglianza può essere pericoloso e provocare un incendio.
• NON tentare MAI di spegnere una fiamma/incendio con acqua; spegnere l'apparecchio e coprire la fiamma, ad esempio con un coperchio o con una coperta antifiamma.
• ATTENZIONE: rischio di incendio: non lasciare oggetti sulle superfici di cottura.
• ATTENZIONE: se la superficie in vetroceramica è incrinata, spegnere l'apparecchio per evitare scosse elettriche.
• Non utilizzare pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
• L'apparecchio non deve essere messo in funzione tramite un temporizzatore esterno o un sistema di comando a distanza.
• ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l'uso.
• È necessario prestare attenzione ed evaporare gli elementi che si riscaldano.
• Tenere i bambini di età inferiore a 8 anni lontani, a meno che non siano sorvegliati.
• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con poca esperienza e conoscenza, se sono adeguatamente sorvegliati o se hanno ricevuto istruzioni relative all'uso dell'apparecchio in modo sicuro e hanno compreso i pericoli associati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e manutenzione non devono essere effettuate da bambini senza sorveglianza.
• ATTENZIONE: Lasciare un fornello con grasso e olio senza sorveglianza può essere pericoloso e provocare un incendio.
• NON tentare MAI di spegnere le fiamme con acqua. È necessario spegnere l'apparecchio e coprire le fiamme con un coperchio o con una coperta ignifuga.
• ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.
• ATTENZIONE: Se la superficie in vetroceramica è incrinata, spegnere l'apparecchio per evitare il rischio di scosse elettriche.
• Non utilizzare mai apparecchiature di pulizia a vapore o ad alta pressione per pulire l'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione tramite un temporizzatore esterno o un sistema di comando a distanza separato.

• ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l'uso.
• Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti.
• Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati.
• Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza, se sono sotto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se comprendono i pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza. ATTENZIONE: Lasciare un fornello incustodito con grassi e olii può essere pericoloso e può provocare un incendio.
• Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bensì bisogna spegnere l'apparecchio e coprire la fiamma, per esempio con un coperchio o con una coperta ignifuga.
• ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.
• ATTENZIONE: Se la superficie vetroceramica è incrinata, spegnere l'apparecchio per evitare la possibilità di scossa elettrica. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

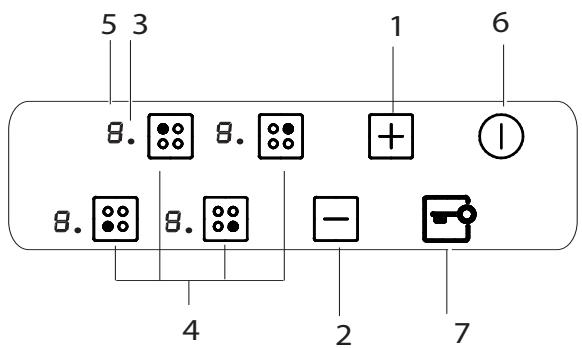

Descrizione dell'apparecchio - Pannello di controllo

Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: potrebbe non essere una esatta riproduzione del modello acquistato.

1 Tasto AUMENTO POTENZA per accendere la piastra e regolare la potenza (vedi Avvio e utilizzo). 2 Tasto DIMINUZIONE POTENZA per regolare la potenza e spegnere la piastra (vedi Avvio e utilizzo). 3 Spia ZONA DI COTTURA SELEZIONATA indica che la zona di cottura relativa è stata selezionata e quindi sono possibili le varie regolazioni. 4 Tasto SELEZIONE ZONA DI COTTURA per selezionare la zona di cottura desiderata. 5 Indicatore POTENZA: segnala visivamente il livello di calore raggiunto. 6 Tasto ON/OFF per accendere e spegnere l'apparecchio. 7 Tasto BLOCCO DEI COMANDI per impedire modifiche fortuite alle regolazioni del piano cottura (vedi Avvio e utilizzo).

! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

Se non si eseguono operazioni per 2 minuti, allo spegnimento delle spie di calore residuo e della ventola (ove presenti), l'apparecchio si dispone automaticamente in modalità "off mode".

L'apparecchio ritorna in modalità operativa agendo sul tasto ON/OFF.

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100°C;
• se si desidera installare il piano cottura sopra un forno, quello deve essere provvisto di un sistema di raffreddamento a ventilazione forzata;
• evitare di installare il piano cottura sopra una lavastoviglie: all'occorrenza frapporre un elemento di separazione a tenuta stagna fra i due apparecchi;
• a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni:

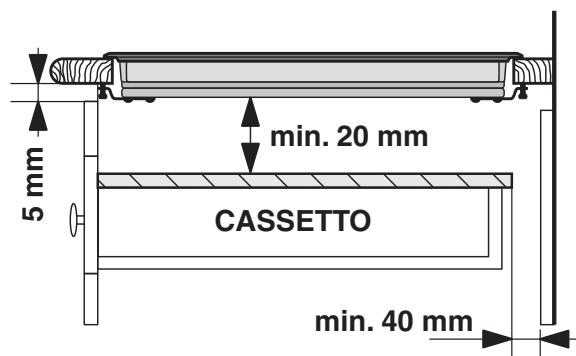

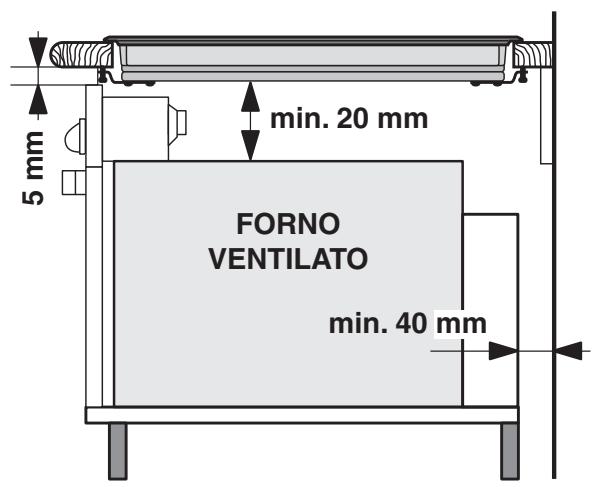

Aerazione

Per consentire un'adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio, il piano cottura deve essere posizionato:

• a una distanza minima di 40 mm dalla parete retrostante;
• in modo da mantenere una distanza minima di 20 mm fra il vano per l'incasso e il mobile sottostante.
• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

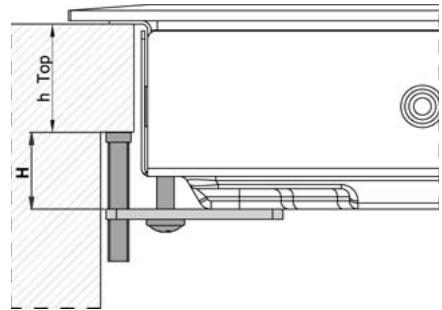

Fissaggio

L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d'appoggio:

spessore di 30 mm: vite 17,5 mm; - spessore di 40 mm: vite 7,5 mm.

Per il fissaggio agire come segue:

1. Con le viti corte senza punta, avvitare le 4 molle di centraggio nei fori posti al centro di ogni lato del piano; 2. inserire il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca bene al piano d'appoggio.
2. per i piani con profili laterali: dopo aver inserito il piano cottura nel mobile, inserire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d'appoggio.

! È indispensabile che le viti delle molle di centraggio rimangano accessibili. ! In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche. ! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l'aiuto di un utensile.

Collegamento elettrico

! L'allacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica sia per facilitare le operazioni di estrazione del forno.

Morsettiera

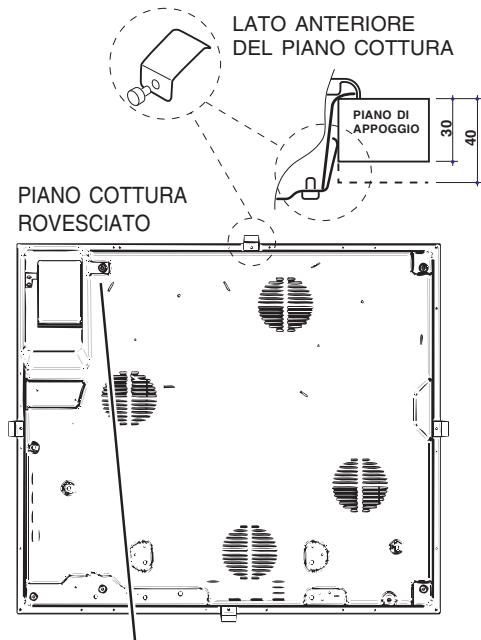

PIANO COTTURA ROVESCIATO

L'apparecchio è provvisto, nella parte inferiore, di una scatola per il collegamento a differenti tipi di alimentazione elettrica (l'immagine è indicativa e può non corrispondere al modello acquistato).

Collegamento monofase

Il piano è dotato di cavo di alimentazione già collegato e predisposto per il collegamento monofase. Effettuare l'allaccio dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e Frequenza rete	Cavo elettrico	Collegamento fili
230-240V 1+N ~ 220-240V 1+N ~ 50/60 Hz	N L	L: giallo/verde N: i 2 fili blu insieme L: marrone insieme al nero

Altri tipi di collegamento

Se l'impianto elettrico corrisponde a una delle seguenti caratteristiche:

Tensione tipo e frequenza di rete

• 400V - 2+N ~ 50/60 Hz 220-240V 3~50/60Hz 230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz

Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e Frequenza rete	Cavo elettrico	Collegamento fili
400V - 2+N ~ 50/60 Hz	N L1 L2	½: giallo/verde; N: i 2 fili blu insieme L1: nero L2: marrone
230-240V 3 ~ 220-240V 3 ~ 50/60 Hz
400V - 2+2N ~ 50/60 Hz	N1 N2 L1 L2	½: giallo/verde; N1: blu N2: blu L1: nero L2: marrone

Se l'impianto elettrico corrisponde a una delle seguenti caratteristiche:

Tensione tipo e frequenza di rete

• 400V 3 - N ~ 50/60 Hz

procedere come segue:

! L'eventuale cavo in dotazione non è utilizzabile per questi tipi di installazione.

1. Utilizzare un cavo di alimentazione appropriato, tipo H05RR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 25 mm).
2. Servendosi di un cacciavite, far leva sulle linguette del coperchio della morsettiera e aprirla (vedi immagine Morsettiera).
3. Svitare la vite del serracavo e le viti dei morsetti relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono.

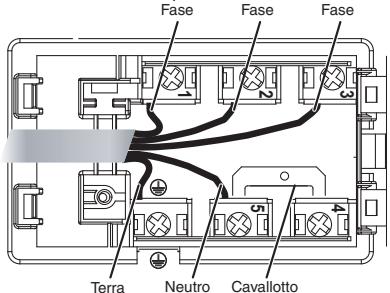

4. Posizionare i fili in accordo con la tabella e i disegni che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti.

Tensione tipo e Frequenza rete	Cavo elettrico					Collegamento fili
400V 3-N ~ 50/60 Hz	1 L1	2 L2	3 L3	4 N	5	Trifase 400

1. Fissare il cavo di alimentazione nell'apposito fermacavo e chiudere il coperchio.

Trifase 400

Allacciamento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta sull'apparecchio;
• la tensione di alimentazione sia compresa nei valori della targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati. ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate. ! Non rimuovere o sostituire per nessun motivo il cavo di alimentazione. L'eventuale rimozione o sostituzione fa decadere la garanzia e il marchio CE. INDESIT non si assume alcuna responsabilità per incidenti o danni derivanti dalla sostituzione/rimozione del cavo di alimentazione originale. È ammessa solo la sostituzione con un ricambio originale ed effettuata da personale autorizzato INDESIT.

! La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l'apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto.

! Quando il piano cottura viene collegato elettricamente, dopo alcuni secondi viene emesso un breve segnale acustico. Soltanto a questo punto è possibile accendere il piano cottura.

! La pressione prolungata dei tasti - e + consente l'avanzamento veloce dei minuti del timer.

Accensione del piano cottura

L'accensione del piano cottura avviene tenendo premuto il tasto ① per circa un secondo.

Accensione delle zone di cottura

Ciascuna zona di cottura viene azionata tramite un tasto di selezione e un dispositivo di regolazione della potenza composto da un doppio tasto +

• Per mettere in funzione una zona di cottura, premere il relativo tasto di comando e impostare la potenza desiderata tramite i tasti +

Spegnimento delle zone di cottura

Per spegnere una zona di cottura, selezionarla tramite il relativo tasto di selezione e:

• Premere il tasto —: la potenza della zona di cottura scende progressivamente, fino allo spegnimento.

Gli elementi riscaldanti

Sul piano cottura, a seconda dei modelli, possono essere installati elementi riscaldanti di due tipi: alogeni e radianti.

Gli alogeni trasmettono il calore tramite l'irradiazione della lampada alogena che contengono.

Si caratterizzano per le proprietà che ricordano quelle tipiche del gas: rapida risposta ai comandi, visualizzazione istantanea della potenza.

I radianti sono composti da una molteplicità di spire che garantiscono la ripartizione uniforme del calore sul fondo del recipiente, per una perfetta riuscita di tutte le cotture a fuoco basso: stufati, salse o piatti da riscaldare.

Blocco dei comandi

Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.).

Premendo il tasto i comandi si bloccano e la lettera L si spegne sui display delle zone di cottura. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere

il tasto per qualche istante, la spia si spegne e i comandi si sbloccano.

Spegnimento del piano cottura

Premendo il tasto l'apparecchio si spegne. Se i comandi dell'apparecchio sono stati bloccati, continueranno ad essere bloccati anche dopo aver riacceso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi.

Consigli pratici per l'uso dell'apparecchio

Per ottenere le migliori prestazioni dal piano di cottura:

• Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante.

• Adoperare pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.

• Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse.
• Evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza.

Dispositivi di sicurezza

Indicatori di calore residuo

Ciascuna zona di cottura è provvista di un indicatore di calore residuo. Tale indicatore segnala quali sono le zone di cottura ancora a temperatura elevata. Se il

display di potenza visualizza H, la zona di cottura è ancora calda. È possibile ad esempio mantenere in caldo una pietanza o far sciogliere burro o cioccolato. Con il raffreddamento della zona di cottura, il display

di potenza visualizza h. Il display si spegne quando la zona di cottura si è sufficientemente raffreddata.

NON TOCCARE la zona di cottura. Anche se il display indica:

Surriscaldamento

In caso di surriscaldamento dei componenti elettronici, il piano cottura si spegne automaticamente e sul display appare F seguito da un numero lampeggiante. Questo messaggio scompare e il piano torna utilizzabile non appena la temperatura è scesa a un livello accettabile.

Interruttore di sicurezza

L'apparecchio è dotato di un interruttore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l'interruzione di sicurezza, il display indica "0".

Esempio: la piastra posteriore destra è impostata su 5, mentre la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 5 ore di funzionamento, la anteriore sinistra dopo 8 ore.

Livello di potenza	Tempo limite di funzionamento in ore
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Segnale acustico

Alcune anomalie, quali:

• un oggetto (pentola, posata, ecc.) posato sull'area dei comandi,
• un versamento sull'area dei comandi,
• una pressione esercitata a lungo su un tasto, possono provocare l'emissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. Se la causa dell'anomalia non viene rimossa, il segnale acustico persiste e il piano si spegne.

Consigli pratici per la cottura

Cottura a fuoco vivissimo	09	Cottura a Pressione Pentola a Pressione Grigliata	Frittura Ebollizione
Cottura a fuoco vivo	87	Crèpe	Cottura a fuoco vivo e doratura (Arrosti, Bistecche, Scaloppine, Filetti di pesce, Uova al tegamino)
Cottura a fuoco medio	71	Addensamento rapido (Sughi liquidi) Acqua boliente (Pasta, Riso, Verdure) Latte
	68	Addensamento lento (Sughi consistenti)
	59	Cottura a bagnomaria	Cottura Pentola a pressione dopo il sibilo
Cottura a fuoco lento	49	Cottura a fuoco lento (Stufati)	Riscaldamento delle pietanze
Cottura a fuoco lentissimo	39	Salsa al ciocolato	Mantenimento al caldo

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

C E Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni
• 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni
• 93/68/CEE del 22/07/93 e successive modificazioni.
• 1275/2008 stand-by/off mode.

Sicurezza generale

! Controllare che la presa d'aria tramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici. - L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione. - L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. - Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. - L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzare il piano come superficie di appoggio, né come tagliere. - Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l'apparecchio dalla rete di alimentazione e rivolgersi all'Assistenza. - Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche. - Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura. - Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzo). - Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contenuto di zucchero. Fare particolare attenzione a

imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano.

• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentalmente.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Se presenti, non guardare a lungo le zone di cottura alogene.
• Evitare che i bambini giochino con l'apparecchio.
• Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perché possono diventare caldi.
• L'apparecchio non è destinato a essere utilizzato per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di ogni operazione, isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

Evitare l'uso di detergenti abrasivi o corrosivi, quali

i prodotti in bombolette spray per barbecue e fornelli, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugandolo con una carta assorbente per cucina.
• Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
• Per rimuovere gli accumuli di sporco più consistenti, servirsi di un apposito raschietto. Intervenire non appena possibile, senza attendere che l'apparecchio si sia raffreddato, per evitare l'incrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.
• In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.
• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da quel prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.
• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Telaio in acciaio inox (solo nei modelli con cornice)

L'acciaio inossidabile può macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolungato a contatto dello stesso oppure a causa di prodotti per la pulizia contenenti fosforo.

Si consiglia di sciacquare abbondantemente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

! Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzare prodotti per la pulizia e lo sgrassaggio non idonei per l'alluminio.

Smontare il piano

Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.

!Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.

Descrizione tecnica dei modelli

In queste tabelle sono riportati, modello per modello, i valori di assorbimento energetico, il tipo di elemento riscaldante e il diametro di ciascuna zona di cottura.

Piani cottura	KRB 640 X KRB 640 C KRB 640 B EHR 640 C
Zone di cottura	Potenza (in W)	Diametro (in mm)
Posteriore sx	H 2300	210
Posteriore dx	H 1400	160
Anteriore sx	H 1200	145
Anteriore dx	H 1800	180
Potenza totale	6700

Legenda:

H = hilight singolo
