Tipo di prodotto	Frigorifero combinato
Marca	Hotpoint
Modello	BCB 333 A VE I C
Alimentazione elettrica	220-240 V, 150 W
Tipo di installazione	Libero, ben ventilato, lontano da fonti di calore
Sistema di raffreddamento	A.I.R. System (distribuzione omogenea del freddo)
Funzioni principali	Super Cool, Super Freeze, Holiday, Chilling Care
Display	Elettronico con tasti Mode e Select
Allarmi	Porta aperta, riscaldamento del congelatore (A1, A2)
Sbrinamento frigorifero	Automatico (foro di scarico)
Sbrinamento congelatore	Manuale (raschietto in dotazione)
Illuminazione	Lampadina 15 W o 25 W (rimovibile)
Sicurezza	Protezione motore (ritardo di 8 min al riavvio)
Capacità massima di congelamento	4 kg/24h (indicato sull'etichetta)
Accessori	Vaschetta per ghiaccio, ripiani regolabili, vaschetta multifunzione*
Manutenzione	Pulizia con acqua tiepida e bicarbonato

Domande frequenti - BCB 333 A VE I C HOTPOINT

Come regolare la temperatura del frigorifero?

Ruotare la manopola FUNZIONAMENTO FRIGORIFERO (situata sul pannello di controllo) per selezionare una temperatura tra +2°C e +8°C. Il display mostra la temperatura selezionata.

Come attivare la funzione Super Cool?

Premere più volte il tasto MODE finché il simbolo SUPER COOL lampeggia, quindi premere SELECT per attivare. La funzione si disattiva automaticamente dopo il raffreddamento rapido.

Cosa fare in caso di allarme porta aperta?

Se la porta del frigorifero rimane aperta per più di 2 minuti, l'illuminazione lampeggia e un allarme acustico suona. Chiudere la porta o premere SELECT per arrestare l'allarme.

Come sbrinare il congelatore?

Attivare SUPER FREEZE 24 ore prima. Spegnere l'apparecchio tenendo premuto il pulsante FUNZIONAMENTO CONGELATORE per 2 secondi. Avvolgere gli alimenti e lasciare la porta aperta. Usare il raschietto in dotazione per rimuovere la brina. Pulire e asciugare prima di riaccendere.

Cosa significano gli allarmi A1 e A2 nel congelatore?

A1 indica un riscaldamento pericoloso (es. interruzione di corrente). Il congelatore mantiene ~0°C per consumare gli alimenti entro 24h. A2 indica un riscaldamento eccessivo: verificare lo stato degli alimenti. Premere SELECT per arrestare l'allarme, quindi spegnere e riaccendere l'apparecchio.

Come utilizzare la funzione Holiday?

Attivare HOLIDAY tramite i tasti MODE e SELECT. Il frigorifero si regola automaticamente a +12°C per risparmiare energia, il congelatore rimane a -18°C. Ideale per assenze prolungate.

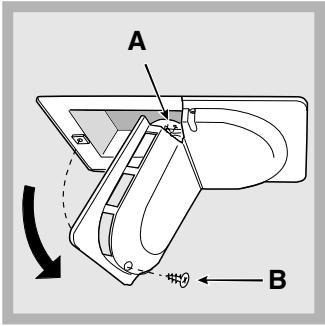

Come sostituire la lampadina dell'illuminazione del frigorifero?

Scollegare l'apparecchio. Smontare il coperchio di protezione (vedere figura). Sostituire con una lampadina identica (15 W o 25 W). Rimontare il coperchio e ricollegare.

Perché c'è acqua sul fondo del frigorifero?

Il foro di scarico dello sbrinamento automatico è probabilmente ostruito. Pulirlo periodicamente con un cotton fioc o uno stuzzicadenti per consentire all'acqua di defluire normalmente.

Come attivare la modalità Super Freeze per una grande quantità di alimenti?

Premere MODE finché il simbolo SUPER FREEZE lampeggia, quindi tenere premuto SELECT per più di 3 secondi (attivazione modalità 48h). Il simbolo lampeggia lentamente. Dopo 24h diventa fisso: introdurre gli alimenti. La funzione si arresta dopo ulteriori 24h.

Come pulire l'apparecchio?

Usare una spugna imbevuta di acqua tiepida con bicarbonato di sodio o sapone neutro. Non usare solventi, prodotti abrasivi, candeggina o ammoniaca. Gli accessori rimovibili possono essere immersi in acqua saponata.

MANUALE UTENTE BCB 333 A VE I C HOTPOINT

Posizionamento e collegamento

Descrizione dell'apparecchio, 3-4

Vista d'insieme

Pannello di controllo

Avvio e utilizzo, 5-6-7-8

Avviare l'apparecchio

Come muoversi nel display

Utilizzare al meglio il frigorifero

Utilizzare al meglio il congelatore

Manutenzione e cura, 9

Escludere la corrente elettrica

Pulire l'apparecchio

Evitare muffe e cattivi odori

Sbrinare l'apparecchio

Sostituire la lampadina

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Anomalie e rimedi, 11

Assistenza, 12

Assistenza attiva 7 giorni su 7

1

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l'apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.
3. Lasciare l'apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di inserire la spina nella presa di corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta delle caratteristiche posta nel vano frigorifero in basso a sinistra (es. 150 W);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta delle caratteristiche, posta in basso a sinistra (es. 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario, richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! A apparecchio installato, il cavo elettrico e la presa di corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

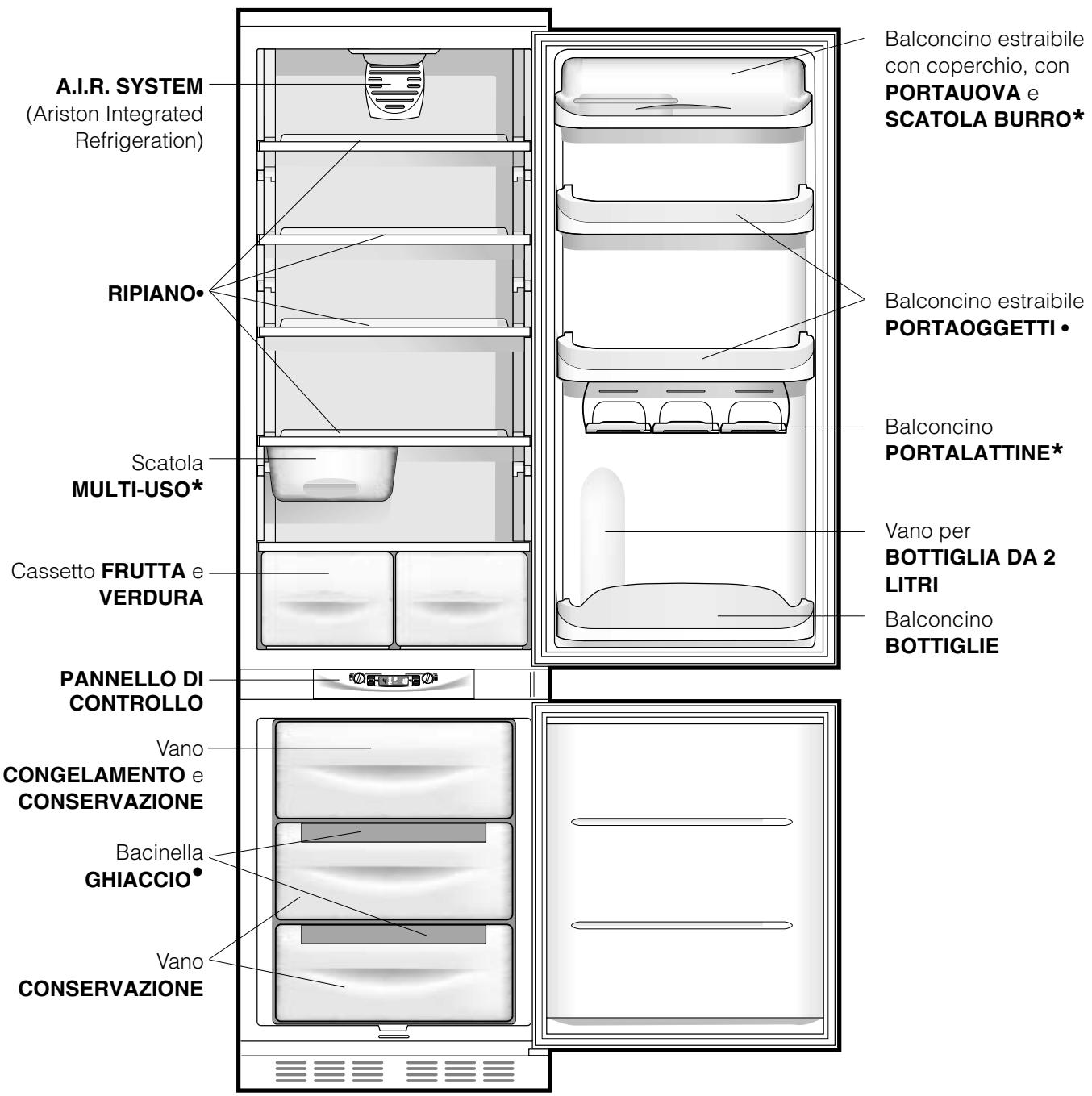

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli, per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

- Variabili per numero e/o per posizione. * Presente solo in alcuni modelli.

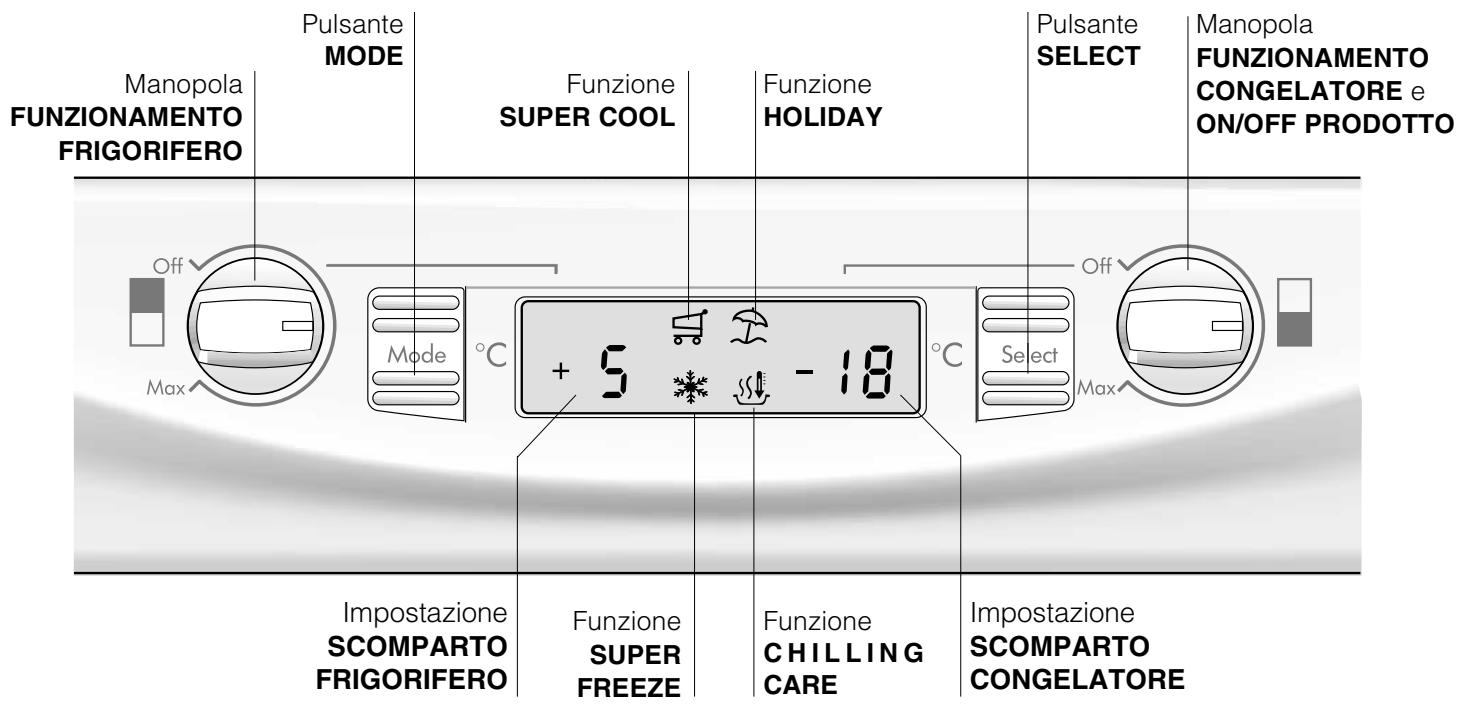

Pannello di controllo

Gestisce l'accensione e lo spegnimento dello scomparto frigorifero e permette di impostare le relative temperature di funzionamento.

• Pulsante MODE.

Consente lo spostamento all'interno del display per arrivare alle varie impostazioni/funzioni e lo spegnimento degli allarmi sonori.

• Impostazione SCOMPARTO FRIGORIFERO.

Visualizza la temperatura impostata nel vano frigo e lo stato di OFF del comparto frigorifero (scritta OFF attiva).

• Funzione SUPER COOL.

Visualizza lo stato (disattivato, selezionato o attivato) della funzione SUPER COOL (raffreddamento rapido del vano frigo).

• Funzione HOLIDAY.

Visualizza lo stato (disattivato, selezionato o attivato) della funzione HOLIDAY (temperature ottimali con minimi consumi in caso di lunghe assenze).

• Funzione SUPER FREEZE.

Visualizza lo stato (disattivato, selezionato o attivato) della funzione SUPER FREEZE (congelamento rapido).

• Funzione CHILLING CARE.

Visualizza lo stato (disattivato, selezionato o attivato) della funzione CHILLING CARE (raffreddamento rapido di pietanze calde in apposita pirofila in vano freezer).

• Impostazione SCOMPARTO CONGELATORE.

Visualizza la temperatura impostata nel vano freezer e lo stato di OFF del prodotto (scritta OFF attiva).

• Pulsante SELECT.

Consente la selezione/deselezione delle varie funzioni e lo spegnimento degli allarmi sonori.

• Manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO.

Gestisce l'accensione e lo spegnimento dell'intero prodotto e permette di impostare le temperature di funzionamento nello scomparto freezer.

Avviare l'apparecchio

! Prima di arrivare l'apparecchio, seguire

le istruzioni sull'installazione (vedi Installazione).

! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. ! L'apparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall'accensione. Questo accade anche dopo un'interruzione dell'alimentazione elettrica, volontaria o involontaria (black out).

Dopo aver collegato la spina alla presa di corrente accertarsi che il display sia acceso (la manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO non deve essere su Off).

Scomparto congelatore

All'accensione del prodotto (ruotare la manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO fino ad impostare la temperatura di funzionamento voluta nel vano freezer) si consiglia di inserire la funzione SUPER FREEZE per accelerare il raffreddamento del vano; quando quest'ultimo avrà raggiunto la sua temperatura ottimale, la funzione si disattiverà e potrete introdurre nel congelatore i surgelati.

Scomparto frigorifero

All'accensione dello scomparto frigo (ruotare la manopola FUNZIONAMENTO FRIGORIFERO fino ad impostare la temperatura di funzionamento voluta nel vano frigorifero) si consiglia di inserire la funzione SUPER COOL per accelerare il raffreddamento del vano: dopo qualche ora potrete mettere i cibi nel frigorifero.

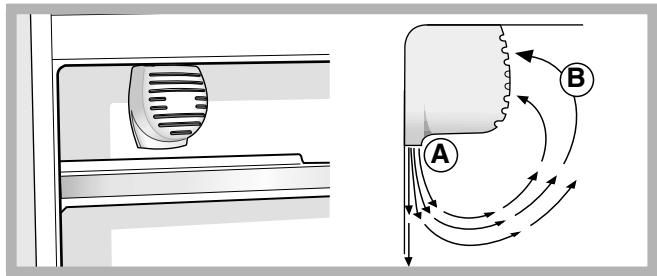

È riconoscibile alla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).

L'A.I.R. System consente un'ottima conservazione degli alimenti perché ripristina velocemente la temperatura dopo l'apertura della porta e distribuisce omogeneamente la temperatura: l'aria soffiata (A) si

raffredda a contatto della parete fredda, mentre l'aria più calda (B) viene aspirata (vedi figura).

La parete posteriore si presenta coperta di brina o goccioline d'acqua a seconda che il compressore sia in funzione o in pausa.

RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l'inserimento di contenitori o alimenti di notevole dimensione. Per regolare l'altezza non è necessario

estrarre completamente il ripiano.

Scatola MULTI-USO*: per conservare a lungo vari alimenti (per esempio salumi); evita anche che si rilascino odori nel frigorifero. Va estratta per l'uso e può essere spostata in senso laterale per ottimizzare lo spazio (vedi figura).

Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero.

1. Controllare che sull'indicatore risulti ben evidente OK (vedi figura).

1. Se non compare la scritta OK significa che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 ore finché la temperatura si sia stabilizzata.
2. Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. L'indicatore può non essere accurato se sono state introdotte grandi quantità di alimenti o se la porta del frigorifero è stata aperta ripetutamente. In tal caso procedere con una nuova regolazione della temperatura (vedi Utilizzare il display).
3. Presente solo in alcuni modelli.

Utilizzare il display

Impostare la temperatura

Se il vano interessato è spento, sul relativo spazio di segnalazione sul display (Impostazione SCOMPARTO FRIGORIFERO e Impostazione SCOMPARTO CONGELATORE) apparirà la scritta OFF. Se il vano è acceso appariranno invece le temperature impostate in quel momento. Per modificarle agire direttamente sulla manopola relativa al vano interessato (Manopola FUNZIONAMENTO FRIGORIFERO e Manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO).

Le temperature impostabili per il comparto frigorifero vanno da +2°C a +8°C, mentre per il comparto congelatore vanno da -18°C a -26°C. Gli incrementi o decrementi possibili sono comunque sempre di 1°C. Quando è attiva la funzione HOLIDAY non sono possibili regolazioni di temperatura, ma il prodotto si posiziona automaticamente alla regolazione ottimale per la situazione: +12°C per il comparto frigorifero (se attivo) e -18°C per il comparto congelatore.

Gestione delle funzioni

Simbolo della funzione nel normale funzionamento

Funzione selezionata (contorno lampeggiante)

Funzione attiva (contorno acceso)

Attivare/disattivare le funzioni

Premere il pulsante MODE tante volte quante sono necessarie a far lampeggiare il simbolo della funzione su cui si vuole agire: ciò indica che la funzione è selezionata e pronta ad essere attivata o disattivata. A questo punto si può gestire la funzione tramite il pulsante SELECT per attivarla o disattivarla. NOTA: se non si dà conferma premendo il pulsante SELECT entro cinque secondi dall'ultima azione sul display, quest'ultimo tornerà a visualizzare la funzione come precedentemente impostata, a indicare che nessuna modifica è stata impostata.

La funzione SUPER COOL è legata al comparto frigorifero e quando questo è spento non sarà consentita alcuna azione su tale funzione; altre prevedono un funzionamento che può creare dei conflitti (ad esempio quando vengono attivate contemporaneamente le funzioni HOLIDAY e SUPER FREEZE), in quel caso si tiene conto di una priorità giornaliera stabilita in modo da aiutarvi nella gestione del prodotto.

La funzione SUPER FREEZE prevede due modalità di attivazione (vedere il paragrafo relativo alla gestione del reparto congelatore).

Attivazione/disattivazione della modalità DEMO:

Per fare una dimostrazione del funzionamento del display mantenendo il prodotto spento, si può attivare la modalità DEMO.

Attivazione:

• posizionare la manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO su Off;
• tenere premuti i due pulsanti "Select" e "Mode" per circa 5 secondi, fino a che si sente un suono e lampeggiano le due scritte "OFF" e "OFF" nel display; queste scritte lampeggiano per tutto il tempo che la funzione DEMO è attiva.

Disattivazione:

• posizionare la manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO su Off;
• tenere premuti i due pulsanti "Select" e "Mode" per circa 5 secondi, fino a che si sente un suono e le due scritte "OFF" e "OFF" nel display smettono di lampeggiare.

Funzione holiday

Se si parte per un periodo di vacanza non è necessario spegnere l'apparecchio perché è dotato di una funzione che permette, con bassi consumi elettrici, di mantenere la temperatura del vano frigorifero intorno ai 15°C (per proteggere dal caldo trucchi e cosmetici); la temperatura del congelatore va impostata sul minimo, indispensabile per la conservazione degli alimenti. Per attivare la funzione HOLIDAY vedi Utilizzo del Display.

Utilizzare al meglio il frigorifero

• Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).
• Attivare la funzione SUPER COOL (raffreddamento rapido) per abbassare la temperatura in poco tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario.
• Inserire solo alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi. Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con seguente formazione di condensa.

• Dopo l'acquisto degli alimenti, eliminare qualsiasi tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.
• Proteggere gli alimenti, (in particolare quelli lavorati deperibili e quelli che emanano un forte aroma), in modo da evitare il contatto tra essi, eliminando in questo modo la possibilità di contaminazione di germi/batteri, e la diffusione di particolari odori all'interno del frigo.
• Riporre i cibi in modo che l'aria possa circolare liberamente tra essi.
• Tenere pulito l'interno del frigo, facendo attenzione a non utilizzare prodotti ossidanti o abrasivi.
• Togliere gli alimenti dal frigo una volta superata la durata massima di conservazione.
• Per una buona conservazione, i cibi lavorati deperibili (formaggi molli, pesce crudo, carne, etc.) vanno posizionati nella zona più fredda, cioè quella sopra le verduriere.

Utilizzare al meglio il congelatore.

• Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO (vedi Descrizione).
• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento.
• Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).
• Per congelare (se il congelatore è già in funzione):
• Per piccole quantità, inferiori alla capacità massima indicata sulla targhetta caratteristiche (posta in basso a sinistra, accanto alla verduriera), attivate dal display la funzione SUPER FREEZE nella sua modalità "24 ore" e introducete i cibi da congelare. Per attivare la funzione premere il pulsante MODE tante volte quante sono necessarie a far lampeggiare il simbolo del SUPER FREEZE e, quando, premere il pulsante SELECT per rendere attiva la funzione. Dopo 24 ore, o una volta raggiunte le temperature ottimali, la funzione di congelamento rapido si disinserisce automaticamente.
• Per grossi quantitativi di cibi da congelare (fino al carico massimo indicato nella targhetta delle caratteristiche posta in basso a sinistra, accanto alla verduriera) attivate dal display la funzione SUPER FREEZE nella sua modalità "48 ore". Per attivare la funzione premere il pulsante MODE tante volte quante sono necessarie a far lampeggiare il simbolo del SUPER FREEZE e, quando, mantenere premuto per più di tre secondi il pulsante SELECT per rendere attiva la funzione (il simbolo SUPER FREEZE inizia a lampeggiare lentamente). Dopo 24 ore il simbolo della funzione smetterà di lampeggiare e tornerà fisso; a quel punto potete introdurre i cibi da congelare. Dopo altre 24 ore la funzione si disinserirà automaticamente.
• Al fine di ottenere uno spazio maggiore nel reparto freezer potete togliere i cassetti dalle loro sedi (tranne quello più in basso e l'eventuale cassetto COOL CARE ZONE a temperatura variabile), sistemando gli alimenti direttamente sulle piastre evaporanti. Durante il congelamento evitare di aprire la porta.

In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in quel modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

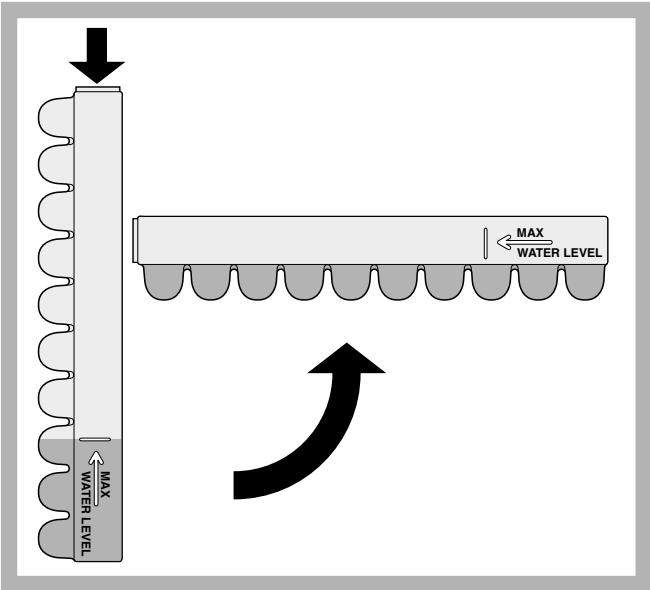

Bacinella GHIACCIO.

La collocazione sulla parte superiore dei cassetti riposti nel vano freezer garantisce una maggior pulizia (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento).

1. Verificare che la bacinella sia completamente vuota e riempirla d'acqua attraverso l'apposito foro.
2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).
3. Ruotare la bacinella di 90°: l'acqua riempie le forme per il principio dei vasi comunicanti (vedi figura).
4. Chiudere il foro con il coperchio in dotazione e riporre la bacinella, inserendo la parte superiore nell'apposita sede e facendola ricadere.
5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore), battere la bacinella su una superficie dura e bagnarne l'esterno per far staccare i ghiaccioli; farli poi uscire dal foro.

CHILLING CARE: permette di raffreddare velocemente i cibi caldi posti in apposita pirofila collocata nel vano freezer.

Usare la pirofila data in dotazione e tenuta a temperatura ambiente. Dopo aver inserito il cibo nella pirofila, chiudere ermeticamente con il relativo coperchio. Alloggiare la pirofila con cura nell'apposita griglia e collocarla nel vano CONGELAMENTO e CONSERVAZIONE.

Sono previste due modalità di funzionamento:

• CHILLING CARE 30
• CHILLING CARE 70

CHILLING CARE 30: La funzione ha durata di trenta minuti e consente il raffreddamento rapido di pietanze quali verdura, dolci, insalata di pesce, carni inferiori a 500 g (insalate di carne).

Per attivare la funzione, premere il pulsante MODE tante volte quante sono necessarie a far lampeggiare il simbolo del CHILLING CARE e poi premere il pulsante SELECT per rendere attiva la funzione. La funzione è nello stato attivo quando la relativa icona sul display è visualizzata in modalità lampeggiante.

Dopo 30 minuti, per segnalare il termine della funzione, viene emesso un segnale acustico.

Per uscire da questo stato di allarme bisogna agire direttamente sul pulsante SELECT, dopodiché l'icona è visualizzata in modalità normale.

CHILLING CARE 70: la funzione ha una durata di settanta minuti e consente il raffreddamento rapido di pietanze quali carni superiori a 500 g (roastbeef, polpettone, arrosto).

Per attivare la funzione, premere il pulsante MODE tante volte quante sono necessarie a far lampeggiare il simbolo del CHILLING CARE e poi premere il pulsante SELECT per più di 3 secondi per rendere attiva la funzione.

La funzione è nello stato attivo quando la relativa icona sul display è visualizzata in modalità fissa. Dopo 70 minuti, per segnalare il termine della funzione, viene emesso un segnale acustico.

Per uscire da questo stato di allarme bisogna agire direttamente sul pulsante SELECT, dopodiché l'icona è visualizzata in modalità normale.

! Una volta disattivata la funzione CHILLING CARE, la pirofila deve essere estratta dal vano freezer e il cibo deve essere consumato o conservato nel vano frigo.

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio dalla rete di alimentazione:

1. posizionare la manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO su Off;
2. staccare la spina dalla presa.

! Se non si segue questa procedura può scattare l'allarme: esso non è sintomo di anomalia. Per ripristinare il normale funzionamento è sufficiente posizionare la manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO sul valore desiderato. Per isolare l'apparecchio procedere seguendo i punti 1 e 2.

Pulire l'apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

Evitare muffe e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.
• Nel caso si voglia spegnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte.

Sbrinare l'apparecchio

Attenersi alle istruzioni sottostanti.

Non accelerare il processo con dispositivi o utensili diversi dal raschietto in dotazione, perché si potrebbe danneggiare il circuito refrigerante.

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: l'acqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa

evaporare. L'unico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché l'acqua possa defluire liberamente.

Sbrinare il vano congelatore

Eliminare periodicamente la brina con l'apposito raschietto in dotazione. Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale.

1. Un giorno prima attivare la funzione SUPER FREEZE nella sua modalità 24 ore; serve a dare agli alimenti un salutare "colpo di freddo" in più. Dopo 24 ore la funzione di congelamento si disinserisce automaticamente ma potete disinserirla voi.
2. Spegnete il prodotto agendo sulla manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO.

Questa operazione spegne tutto l'apparecchio (reparto frigorifero compreso).

1. Avvolgete tutti i surgelati e i congelati in carta da giornale mettendoli o in un altro frigorifero o in un luogo fresco.
2. Lasciate aperta la porta in modo che la brina si sciolga del tutto, aiutandola con dei contenitori pieni di acqua tiepida.

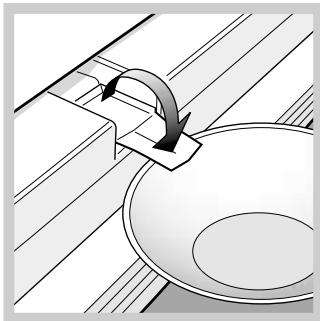

1. Alcuni apparecchi sono dotati del SISTEMA DRAIN per convogliare l'acqua all'esterno: lasciare che l'acqua defluisca in un contenitore (vedi figura).
2. Pulire e asciugare con cura il vano congelatore prima di riaccendere l'apparecchio. Ricordatevi che il

motore non partirà immediatamente, ma dopo circa 8 minuti.

1. Prima di inserire i cibi nel vano congelatore, attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.

Accedere alla lampada (A) svitando la vite di fissaggio (B) posizionata nella parte posteriore del portalampada, come indicato (vedi figura).

Sostituirla con una analoga, di potenza non superiore a 15 W.

L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
• 89/336/CEE del 03/05/89 (Compatibilità

Elettromagnetica) e successive modificazioni; - 2002/96/CE.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi. Non toccare le parti interne raffreddanti: c'è pericolo di ustionarsi o ferirsi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO sulla posizione OFF (apparecchio spento) per eliminare il contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non utilizzare, all'interno degli scomparti conservatori di cibi congelati, utensili diversi dal raschietto fornito in dotazione o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.
• Non mettere in bocca cubetti appena estratti dal congelatore.
• Non permettere ai bambini di giocare con l'apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta. Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le porte dell'apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.
• Non riempire con troppi alimenti l'apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.
• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
• Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Può accadere che l'apparecchio non funzioni. Prima di telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

Possibili cause / Soluzione:

Il display non si accende.

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.

Il motore non parte.

• L'apparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo).

Il frigorifero e il congelatore raffreddano molto.

• Le porte non chiudono bene o le guarnizioni sono rovinate.
• Le porte vengono aperte molto spesso.
• Le manopole FUNZIONAMENTO non sono in posizione corretta (vedi Descrizione). Il frigorifero o il congelatore sono stati riempiti eccessivamente.

Nel frigorifero gli alimenti si gelano.

• La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione corretta (vedi Descrizione). Gli alimenti sono a contatto con la parete posteriore.

Il motore funziona di continuo.

• Sono state attivate le funzioni SUPER COOL e/o SUPERFREEZE e/o ICE PARTY (vedi Descrizione).
• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell'ambiente esterno è molto alta.

L'apparecchio emette molto rumore.

• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

Sul fondo del frigo c'è dell'acqua.

• Il foro di scarico dell'acqua è otturato (vedi Manutenzione).

Allarme porta aperta.

Nel caso in cui la porta del frigorifero rimane aperta per un tempo superiore ai due minuti la lampada di illuminazione interna inizia a lampeggiare; dopo alcuni secondi è emesso un segnale acustico che è possibile tacitare chiudendo la porta o premendo il pulsante SELECT. Se la porta rimane aperta per più di 4 minuti la lampada inizia a lampeggiare più velocemente.

Allarme per riscaldamento anomalo del freezer.

1. Per segnalare un eccessivo riscaldamento del freezer (es. momentaneo black out) viene emesso un segnale acustico e compare un messaggio sul display "A1" a segnalare un pericoloso riscaldamento. Per non far ricongelare il cibo, il freezer si manterrà ad una temperatura intorno a 0°C , permettendovi di consumare gli alimenti entro le 24 ore o di ricongelarli previa cottura. Si può spegnere il segnale acustico premendo semplicemente il pulsante SELECT. Per tornare al normale funzionamento e cancellare il messaggio sul display si dovrà spegnere e riaccendere il prodotto, agendo sulla manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO.
2. Se la temperatura continua a salire verso valori eccessivamente alti viene emesso nuovamente il segnale acustico e compare un altro messaggio sul display "A2" a segnalare l'eccessivo riscaldamento. Si consiglia di verificare lo stato del cibo, potrebbe essere necessario gettarlo. In ogni caso il cibo non va ricongelato se non dopo cottura. Per non far ricongelare il cibo, il freezer verrà mantenuto ad una temperatura intorno a 0°C. Si può spegnere il segnale acustico premendo semplicemente il pulsante SELECT. Per tornare al normale funzionamento e cancellare il messaggio sul display si dovrà spegnere e riaccendere il prodotto, agendo sulla manopola FUNZIONAMENTO CONGELATORE e ON/OFF PRODOTTO.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
• In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

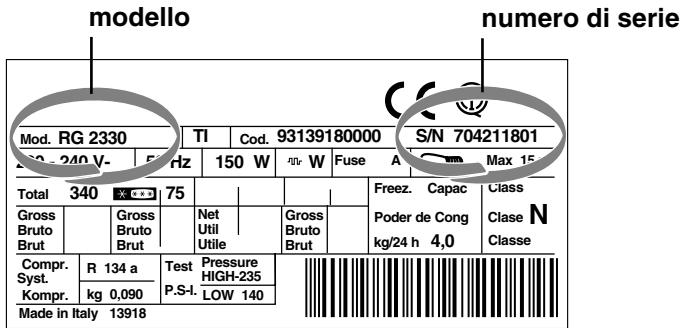

Comunicare:

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autorizzato più vicino a casa tua. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,25 centesimi di Euro al minuto (IVA inclusa) dal lunedì al venerdì dalle 08:00 alle 18:30, il sabato dalle 08:00 alle 13:00, e di 5,58 centesimi di Euro al minuto (IVA inclusa) dal lunedì al venerdì dalle 18:30 alle 08:00, il sabato dalle 13:00 alle 08:00 e nei giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile, le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Contenuti

Installazione, 14
