Tipo di prodotto	Frigorifero con congelatore
Marca	Severin
Modello	KS 9784
Dimensioni (A x L x P)	145 cm x 55 cm x 60 cm
Peso netto	35 kg
Alimentazione	220-240 V ~ 50 Hz
Classe energetica	A+
Consumo annuale	220 kWh/anno
Capacità totale netta	180 L
Capacità del frigorifero	150 L
Capacità del congelatore	30 L
Autonomia in caso di guasto	10 h
Capacità di congelamento	2 kg/24 h
Livello sonoro	42 dB(A)
Tipo di comando	Meccanico (termostato rotativo)
Illuminazione interna	LED
Ripiani	3 ripiani in vetro
Balconcini	3 balconcini porta
Scomparto verdure	1 cassetto per verdure
Tipo di sbrinamento	Manuale (frigorifero e congelatore)
Refrigerante	R600a
Manutenzione e pulizia	Pulire con un panno umido e sapone delicato. Sbrinare regolarmente.
Sicurezza	Presa di terra obbligatoria, non utilizzare prolunghe.
Pezzi di ricambio e riparabilità	Disponibili presso il servizio post-vendita Severin.
Informazioni generali	Manuale d'uso scaricabile su notice-facile.com.

Domande frequenti - KS 9784 SEVERIN

Come installare il frigorifero Severin KS 9784?

Posizionare l'apparecchio in un luogo asciutto e ben ventilato, lontano dalla luce diretta del sole e da fonti di calore. Lasciare uno spazio di almeno 10 cm intorno all'apparecchio per la circolazione dell'aria. Livellare i piedini per garantire stabilità.

Qual è la temperatura ideale per il frigorifero e il congelatore?

La temperatura raccomandata per il frigorifero è di 4 °C e per il congelatore di -18 °C. Utilizzare il termostato per regolare questi valori.

Come sbrinare il frigorifero KS 9784?

Scollegare l'apparecchio e rimuovere gli alimenti. Lasciare la porta aperta per far sciogliere il ghiaccio. Non utilizzare strumenti affilati per raschiare il ghiaccio. Asciugare l'interno prima di ricollegare.

Cosa fare se il frigorifero fa rumore?

Rumori di funzionamento normali (gorgoglii, scatti) sono normali. Se il rumore è eccessivo, controllare che l'apparecchio sia in piano e che non tocchi una parete o un mobile.

Come pulire l'interno del frigorifero?

Scollegare l'apparecchio e rimuovere tutti gli alimenti. Pulire le superfici con un panno morbido imbevuto di acqua tiepida e detergente delicato. Risciacquare e asciugare accuratamente prima di rimettere gli alimenti.

Perché il frigorifero non raffredda abbastanza?

Verificare che la temperatura non sia impostata troppo alta, che la porta chiuda correttamente e che il condensatore (posteriore) non sia polveroso. Assicurarsi anche che ci sia spazio sufficiente per la ventilazione.

Posso congelare alimenti freschi nel congelatore?

Sì, è possibile congelare alimenti freschi fino a 2 kg ogni 24 ore. Imballarli in sacchetti per congelatore o contenitori ermetici.

Qual è la classe climatica di questo frigorifero?

La classe climatica è N-ST, il che significa che funziona in modo ottimale a temperature ambiente comprese tra 16 °C e 38 °C.

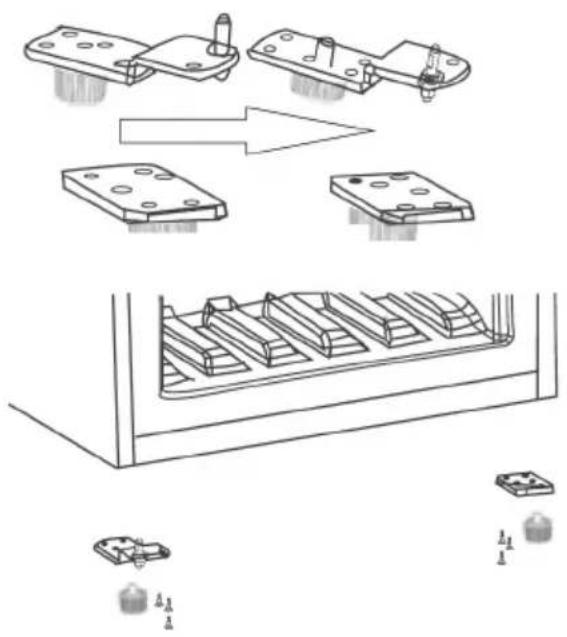

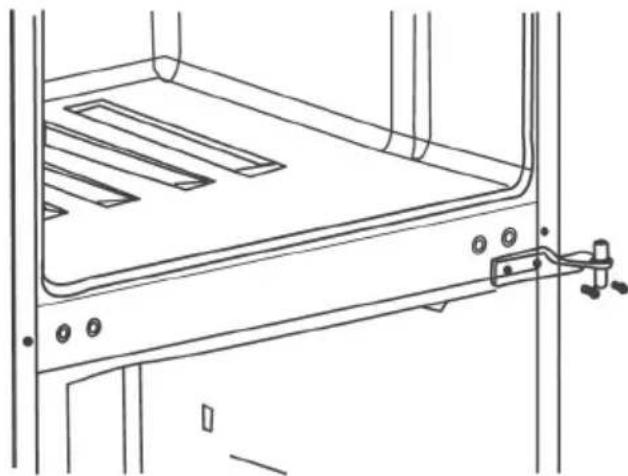

Come invertire il senso di apertura della porta?

Consultare il manuale d'uso fornito. In generale, è possibile invertire la porta smontando le cerniere e riposizionandole dall'altro lato.

Dove posso trovare pezzi di ricambio per il Severin KS 9784?

I pezzi di ricambio sono disponibili presso il servizio post-vendita Severin. Contattare l'assistenza clienti o visitare il sito web ufficiale per ordinare.

MANUALE UTENTE KS 9784 SEVERIN

Frigorifero/congelatore combinato

Gentile Cliente,

Prima di utilizzare l'apparecchio, vi raccomandiamo di leggere attentamente le seguenti istruzioni e di conservarle per farvi riferimento anche in futuro. L'apparecchio deve essere utilizzato solo da persone che hanno preso familiarità con le seguenti istruzioni.

Trasporto dell'apparecchio

• Per evitare danni durante il trasporto, accertatevi che tutti gli accessori e i componenti all'interno e intorno all'apparecchio siano fermati saldamente.
• L'apparecchio può essere trasportato in posizione verticale; non inclinatelo a più di 30°. Per il corretto posizionamento, vi consigliamo di inclinare leggermente l'apparecchio verso indietro. In questo modo, potrete utilizzare le rulliere per il trasporto per spostare l'apparecchio nella sua posizione defi nitiva di installazione.
• Quando l'apparecchio è stato messo in posizione, aspettate almeno 30 minuti prima di collegarlo all'alimentazione elettrica.
• Se durante il trasporto l'apparecchio è rimasto inclinato a più di 30°, lasciatelo in posizione verticale per almeno 4 ore prima di collegarlo all'alimentazione elettrica.

Collegamento alla rete

• L'apparecchio deve essere collegato esclusivamente ad una presa di corrente con messa a terra, installata a norma di legge. Assicuratevi che la tensione d'alimentazione corrisponda alla tensione indicata sulla targhetta portadati. Questo prodotto è conforme alle direttive vincolanti per l'etichettatura CE.
• Non mettete in funzione l'apparecchio utilizzando convertitori di corrente.
• Per evitare il rumore delle vibrazioni assicuratevi che il cavo di alimentazione non tocchi nessun elemento sul retro dell'apparecchio.

Informazioni generali

• Questo apparecchio è un frigorifero a compressore studiato per conservare alimenti nel vano principale per brevi periodi e nella celletta congelatore per lunghi periodi.
• Gli apparecchi di refrigerazione sono classificati secondo delle classi climatiche. La classifi cazione indica la temperatura ambientale utile per il funzionamento dell'apparecchio. Vi preghiamo di consultare la scheda tecnica del prodotto per informazioni sulla classifi cazione climatica del presente apparecchio.
• Nessuna responsabilità verrà assunta in caso di danni risultanti da un uso errato o dalla non conformità alle istruzioni.

Importanti norme di sicurezza

- Questo apparecchio è studiato per il solo uso domestico o per impieghi simili, come

per esempio

• in cucine per il personale, negozi, uffi ci e altri ambienti simili di lavoro,
• in aziende agricole,
• da clienti di alberghi, motel e sistemazioni simili,

• da clienti di pensioni “bed-and-breakfast” (letto & colazione).

• Questo apparecchio non è destinato ad uso commerciale, né per l'utilizzo in aziende commerciali di approvvigionamento alimentare (catering) o in simili ambienti commerciali all'ingrosso.

• Il circuito refrigerante di quest'apparecchio contiene il gas refrigerante isobutano (R600a), un gas naturale a alto livello di

compatibilità ambientale, che però resta pur sempre altamente infi ammabile. È consigliabile, pertanto, assicurarsi che nessun elemento del circuito refrigerante subisca danni durante il trasporto o l'installazione dell'apparecchio. Nel caso si verifi chi un danno al circuito, non accendete e non collegate l'apparecchio all'alimentazione elettrica, ma eliminate ogni fi amma libera e ogni fonte di ignizione in prossimità del gas refrigerante; poi aerate perfettamente il locale in cui si trova l'apparecchio.

• Avvertenza: Le aperture di ventilazione, nella cassa dell'apparecchio o nella struttura di incasso, devono sempre essere libere da ogni ostruzione. Garantite sempre una buona aerazione.
• Avvertenza: Non provocate danni al circuito refrigerante. La fuga del refrigerante provoca danni agli occhi; esiste anche il pericolo di

ignizione del gas.

- Avvertenza: Non utilizzate mai apparecchi elettrici esterni (ad es. radiatori o termoventilatori) per accelerare il processo di sbrinamento; seguite sempre le modalità descritte nel presente manuale.

- Avvertenza: Non utilizzate nessun apparecchio elettrico (per esempio apparecchi per la preparazione di ghiaccio) all'interno del congelatore a meno che non siano specifi catamente approvati nel presente manuale.

- Prima di collegare alla rete elettrica, controllate che l'apparecchio e il cavo di alimentazione non abbiano subito danni durante il trasporto. Nel caso siano rinvenuti eventuali danni, l'apparecchio non deve essere collegato all'alimentazione elettrica.

- Questo apparecchio non è adatto alla conservazione di sostanze esplosive come per esempio bombolette aerosol con propellenti infi ammabili.

- In caso di vendita dell'apparecchio, o comunque di passaggio a terzi o di smaltimento presso un servizio di riciclaggio autorizzato, prestate molta attenzione alla presenza dell'agente isolante ciclopentano e anche del refrigerante R600a. Per maggiori informazioni sul riciclaggio corretto, consultate la sezione Smaltimento.

- In conformità con le norme di sicurezza e per evitare rischi, ogni riparazione o modifi ca al presente apparecchio, compresa la sostituzione del cavo di alimentazione, deve essere effettuata solo dal personale di assistenza tecnica autorizzato.

- Il presente apparecchio può essere usato da bambini (di almeno 8 anni di età) e da persone con ridotte capacità fi siche, sensoriali o mentali, o persone senza

particolari esperienze o conoscenze, purché siano sotto sorveglianza o siano state date loro istruzioni sull'uso dell'apparecchio e comprendano pienamente i rischi e le precauzioni di sicurezza che l'apparecchio comporta.

• Ai bambini non deve essere consentito di giocare con l'apparecchio.

- Ai bambini non deve essere consentito di effettuare operazioni di pulizia o di manutenzione sull'apparecchio senza essere sorvegliati.

- Per lavaggi frequenti vi consigliamo di utilizzare acqua calda e un detersivo delicato. Tutti gli accessori vanno lavati separatamente con acqua e sapone. Non sono adatti al lavaggio in lavastoviglie.

- In caso di problemi all'illuminazione interna, consultate le informazioni fornite nella sezione Illuminazione interna.

- Per evitare il rischio di riportare ferite o di danneggiare il congelatore, l'apparecchio deve essere trasportato all'interno del suo imballaggio originale. Per togliere dall'imballaggio l'apparecchio e per la sua installazione è necessaria la presenza di 2 persone.

- Avvertenza: Tutto il materiale di imballaggio deve essere tenuto fuori della portata dei bambini a causa del rischio potenziale esistente, per esempio di soffocamento.

Il ghiaccio rimosso dall'apparecchio durante l'operazione di sbrinamento non è adatto al consumo umano.

- Controllate con regolarità che sul cavo di alimentazione non ci siano tracce di deterioramento. Nell'eventualità che tali tracce siano rinvenute, l'apparecchio non va più usato.

- Per evitare il rischio di incendi, non poggiate nessun apparecchio termoelettrico sul congelatore. Non poggiate nessun contenitore di liquidi sopra l'apparecchio: eviterete che eventuali perdite o versamenti del liquido possano danneggiare l'isolamento termico dell'apparecchio.

- Questo apparecchio è destinato alla sola conservazione di alimenti.

- Le sostanze alcoliche possono essere conservate solo se chiuse in contenitori ermetici e in posizione verticale.

- Nel vano congelatore, non vanno conservate bottiglie di vetro contenenti liquidi e soprattutto se liquidi gassati: potrebbero scoppiare durante il congelamento.

- Per evitare il rischio di intossicazioni alimentari, non consumate cibi dopo la data massima di scadenza riportata sulla confezione. Cibi già scongelati non vanno congelati una seconda volta.

• Non poggiate o sistemate pesi eccessivi sui ripiani, nei

comparti, sullo sportello ecc.

- Proteggete sempre l'interno del congelatore da fiamme libere o da altre fonti di ignizione.

- Disinserite sempre la spina dalla presa di corrente

• in caso di cattivo funzionamento,
• prima di sbrinare,
• durante la pulizia.

• prima di procedere a lavori di manutenzione o di riparazione.

• Per disinserire la spina dalla presa di corrente, non tirate mai il cavo di alimentazione ma afferrate direttamente la spina.

• Se l'apparecchio non sarà utilizzato per un lungo periodo di tempo, consigliamo di lasciare aperto lo sportello.
• Ci riserviamo il diritto di effettuare modifiche tecniche sull'apparecchio.

Descrizione dell'apparecchio

• I singoli elementi del vostro apparecchio frigoriferocongelatore potrebbero risultare diversi in quantità e forma rispetto a quelli qui descritti. La presente descrizione si riferisce al gruppo di apparecchi con combinazione di due scomparti frigorifero e congelatore.
• L'apparecchio è costituito da due parti: il vano frigorifero e la cella congelatore.

1. Manopola di regolazione della temperatura e illuminazione interna
2. Ripiani di appoggio (regolabili in altezza)
3. Ripiano
4. Cassetti porta frutta/verdura
5. Celletta congelatore
6. Celletta congelatore
7. Piedini regolabili
8. Balconcini della controporta
9. Balconcino per bottiglie

Al primo utilizzo

• Eliminate completamente tutto il materiale di imballaggio interno e esterno, comprese le strisce adesive.
• Smaltite in maniera adeguata i materiali di imballaggio.
• Prima di procedere al collegamento elettrico controllate attentamente che l'apparecchio e il cavo di alimentazione non abbiano subito danni durante il trasporto.
• Pulite l'apparecchio seguendo le istruzioni riportate nella sezione Sbrinamento e pulizia più sotto.
• Alla prima messa in funzione dell'apparecchio, è possibile che si avverta un leggero odore "di nuovo" che, però, svanirà non appena comincerà il processo di raffreddamento.

Installazione

• L'apparecchio deve essere sistemato in un locale asciutto ben aerato.

- Per il buon funzionamento, l'apparecchio deve trovarsi in condizioni in cui la relativa umidità non sia superiore al 70 %.

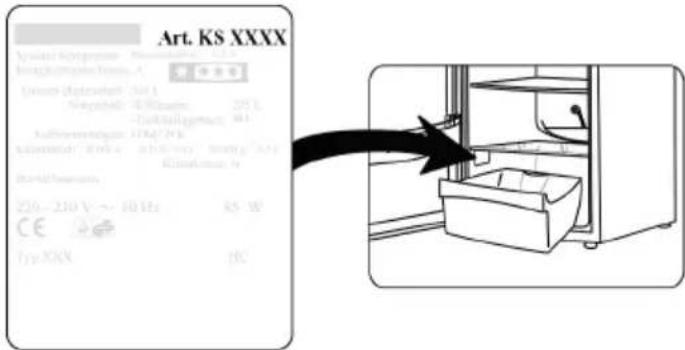

- La scheda tecnica alla fine di questo manuale di istruzioni contiene informazioni sulla fascia di temperature adatte al buon funzionamento dell'apparecchio.

• Non utilizzate l'apparecchio in ambienti esterni.

• Assicuratevi che la spina elettrica sia facilmente accessibile e che possa essere disinserita dalla presa a muro in qualsiasi momento.

- Non esponete l'apparecchio alla luce diretta del sole e non mettetelo vicino a fonti di calore (come radiatori, cucine, ecc.). Se non è possibile evitarlo, comunque, provvedete a porre un isolamento adeguato tra la fonte di calore e l'apparecchio.

- Questo apparecchio non è adatto per l'installazione ad incasso dentro un mobile, né direttamente sotto uno stipo pensile, sotto una mensola o oggetti simili.

- In caso di pavimento non perfettamente a livello, potete compensare la diversità di altezza grazie ai piedini regolabili, in modo da ottenere la stabilità migliore dell'apparecchio.

• Assicuratevi che lo sportello possa aprirsi sino a un angolo di 160°.

Ventilazione

Accertatevi che rimanga abbastanza spazio libero intorno all'apparecchio in modo che non sia impedita la circolazione dell'aria intorno e dietro l'apparecchio. (Dietro, lateralmente e sopra: 100 mm)

Regolatore della temperatura

• L'apparecchio si accende collegando la spina all'alimentazione elettrica. Si spegne completamente solo disinserendo la spina dalla presa di corrente a muro. Con la manopola in posizione '0', la funzione di refrigerazione

è disattivata, ma l'apparecchio è ancora collegato all'alimentazione elettrica.

• La temperatura nel vano frigorifero può essere regolata tramite l'apposita manopola di regolazione della temperatura. Ruotando la manopola di regolazione della temperatura in senso orario, la temperatura si abbassa, invece ruotando in senso antiorario, la temperatura si alza.
• L'impostazione media di solito è quella più adatta per l'utilizzo domestico.
• Vi consigliamo di utilizzare un termometro per controllare l'effettiva temperatura all'interno del vano e procedere a regolazione se necessario.
• In seguito a un'interruzione di corrente, o se l'apparecchio è rimasto spento per un qualsiasi motivo, ci vorranno da 3 a 5 minuti prima che si riaccenda nuovamente.

Illuminazione interna

Avvertenza: Non rimuovete il coperchio della lampada LED interna. In caso di malfunzioni, contattate il servizio di assistenza clienti.

Conservazione e congelamento degli alimenti

La temperatura interna del vano frigorifero e del congelatore dipende principalmente dalla temperatura ambientale, dall'impostazione della manopola di regolazione e dalla quantità di cibo conservata. Tenete presente che la temperatura interna può aumentare ogni volta che lo sportello viene aperto.

Vano frigorifero

• I diversi spazi del vano refrigerante sono influenzati diversamente dal sistema di refrigerazione. La zona più calda è quella vicina allo sportello, la zona più fredda è quella vicina alla parete posteriore e quella inferiore del vano.
• Gli alimenti quindi devono essere conservati secondo i criteri seguenti:
• Sulle mensole del vano principale (dall'alto verso il basso): prodotti di panetteria, cibi pronti, prodotti caseari, carne, pesce e carni/salumi freddi.
• Nello scomparto per i prodotti vegetali: verdure, insalate e frutta.
• Nello sportello (dall'alto verso il basso): burro, formaggi, uova, confezioni per salse (per esempio senape), bottigliette, bottiglie, latte e succhi di frutta in tetrapack.
• Alimenti liquidi o con forti odori, o alimenti soggetti ad assorbire odori (per es. formaggi, pesce, burro) devono essere conservati separatamente o chiusi in contenitori ermetici.
• Alimenti caldi devono raffreddarsi sino alla temperatura ambiente prima di essere conservati nel frigorifero.
• Accertatevi sempre che lo sportello si chiuda bene e che la guarnizione non sia ostruita dagli alimenti conservati nel vano frigorifero o nella controporta.

Celletta congelatore:

- La celletta congelatore è adatta per il congelamento di alimenti e la conservazione a lungo termine di alimenti già congelati e per la formazione di cubetti di ghiaccio.

- Per assicurarvi che gli alimenti non perdano i loro elementi nutrizionali come per esempio le vitamine, gli alimenti freschi devono essere congelati correttamente e il più presto possibile. A questo scopo, i cibi preparati devono essere sistemati negli scomparti del congelatore ben spaziati su una o due fi le.

- Evitate che si trovino a contatto con altri alimenti già congelati.

- Attenzione: Non superare la capacità giornaliera di congelazione. Nella scheda tecnica alla fi ne di questo manuale di istruzioni sono riportati i dettagli relativi alla capacità di congelazione giornaliera massima.

- Per il congelamento rapido, impostate il regolatore di temperatura sulla posizione massima (Max). Dopo 24 ore, quando cioè gli alimenti sono congelati perfettamente, potete riportare il regolatore della temperatura sulla sua posizione originale.

- È possibile ridurre i tempi di congelamento dividendo gli alimenti in porzioni più piccole.

- I materiali di imballaggio più adatti per gli alimenti congelati sono pellicole o sacchetti di plastica trasparenti (cioè non colorati) o fogli di alluminio. I materiali di imballaggio devono essere ben arieggiati prima dell'uso e poi controllati per la tenuta ermetica prima di congelare gli alimenti. Vi consigliamo vivamente di apporre delle etichette sui sacchetti conservati nel congelatore su cui riportare le informazioni più importanti come per esempio il tipo di alimento, la data di congelamento e la data limite per il consumo.

• Non cercate di congelare bibite gasate, cibi caldi o bottiglie di liquidi di qualsiasi tipo.
  Gli alimenti congelati possono essere messi a scongelare nel vano refrigerazione. In questo modo, gli alimenti si scongelano lentamente, mantenendo inalterati tutti i loro sapori. Inoltre, gli alimenti congelati contribuiscono a mantenere la temperatura all'interno del frigorifero al livello prefi ssato.

Le date limite per il consumo degli alimenti congelati sono specificate (in mesi) nella tabella qui di seguito.

• Non superate questi tempi di conservazione.
- In ogni caso, rispettate sempre le date raccomandate dal produttore per i cibi congelati.
Se l'apparecchio rimane disattivato per un periodo prolungato di tempo (per esempio per un'interruzione di corrente), lasciate lo sportello chiuso: questo consentirà di mantenere quanto più bassa possibile la temperatura all'interno della cella-congelatore. Nella scheda tecnica

dell'apparecchio sono riportati i dettagli circa i tempi massimi di conservazione sicura in caso di malfunzionamento. Anche un leggero rialzo della temperatura interna accorcerà i tempi di conservazione sicura degli alimenti.

Produzione di cubetti di ghiaccio

L'apparecchio è dotato di un vassoio specifi co per la produzione di cubetti di ghiaccio. Riempite il vassoio con acqua potabile sino a 3/4 della sua capacità e sistemate il vassoio nel vano congelatore per alcune ore. Sarà molto facile rimuovere i cubetti di ghiaccio dal vassoio se lasciato stemperare a temperatura ambiente per 5 minuti.

Sbrinamento e pulizia

• Disinserite sempre la spina dalla presa di corrente a muro prima di procedere alla pulitura.
  • Non versate acqua sopra o nell'apparecchio.
• Per lavaggi frequenti vi consigliamo di utilizzare acqua calda e un detersivo delicato. Per evitare la formazione di cattivi odori all'interno del frigorifero, è necessario pulirlo almeno una volta al mese.
• Tutti gli accessori vanno lavati separatamente con acqua e sapone. Non sono adatti al lavaggio in lavastoviglie.
• Non utilizzate prodotti di pulizia abrasivi o concentrati o prodotti a contenuto di alcol.
• Dopo la pulizia, risciacquate accuratamente le superfici con acqua pulita prima di asciugarle.
• Quando reinserite la spina nella presa di corrente a muro accertatevi di avere le mani asciutte.
• Mentre procedete alla pulizia dell'interno del frigorifero, prestate attenzione a non rimuovere o danneggiare la targhetta portadati.

Sbrinamento della celletta congelatore

• Se la formazione di brina all'interno della celletta congelatore raggiunge i 2-4 mm. di spessore, è necessario procedere allo sbrinamento. Questa operazione deve essere effettuata almeno due volte all'anno.
  • Assicuratevi di aver disinserito la spina dalla presa di corrente a muro.
• Togliete tutti gli alimenti dal vano e conservateli in un luogo freddo, per esempio in un contenitore di plastica insieme a mattonelle di ghiaccio precongelate. Vi ricordiamo che anche un minimo aumento della temperatura accorcia i tempi di conservazione e gli alimenti vanno consumati nel più breve tempo possibile.
• Lasciate aperto lo sportello. Per accelerare lo sbrinamento, mettete uno o più contenitori con acqua calda (ma non bollente) all'interno della celletta congelatore.
• Avvertenza: Non utilizzate dispositivi esterni o altri metodi (p. es. radiatori o termoventilatori) per accelerare il processo di sbrinamento.
• Dopo aver pulito, accertatevi che la celletta congelatore sia perfettamente asciutta e impostate il regolatore di temperatura sulla posizione massima. Dopo 24 ore, potrete riportare il regolatore della temperatura sull'impostazione normale.

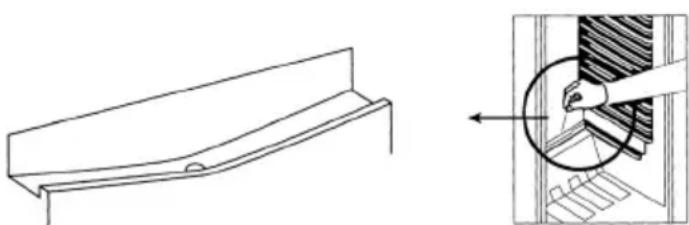

Sbrinamento del vano frigorifero :

• Questo apparecchio non necessita di sbrinamento, ma solo di un'accurata pulitura.
• L'evaporatore integrato è saldato nella schiuma sulle pareti, ciononostante è possibile notare la formazione di ghiaccio nella parte posteriore. Questo strato di ghiaccio comincerà a sciogliersi quando il compressore non è in funzione. Grazie a un sistema di scolo, l'acqua sciolta scorre nella vaschetta di raccolta che si trova sotto il compressore, da dove sarà assorbita dall'aria circostante.

- Per consentire che l'acqua sciolta scorra correttamente, accertatevi sempre che il canaletto e l'apertura di scolo all'interno della vano frigorifero siano sempre liberi da ostruzioni.

Consigli utili per il risparmio energetico

• L'apparecchio deve essere sistemato in un locale asciutto ben aerato.
- Non esponete l'apparecchio alla luce diretta del sole e non mettetelo vicino a fonti di calore (come radiatori, cucine, ecc.) Se non è possibile evitarlo, comunque, provvedete a porre un isolamento adeguato tra la fonte di calore e l'apparecchio.
- Garantite che ci sia sufficiente circolazione di aria intorno a tutto l'apparecchio.
- Il compressore (sul retro) deve essere pulito a intervalli regolari di tempo. L'accumulo di polvere comporta l'aumento del consumo energetico.
- È necessario far raffreddare i cibi caldi prima di conservarli all'interno dell'apparecchio.
- Per evitare la formazione di brina, non lasciate gli sportelli aperti per lungo tempo quando conservate o prendete gli alimenti.
- Lo sbrinamento frequente contribuisce al risparmio energetico. Per informazioni più dettagliate, consultate la sezione Sbrinamento e pulizia.
- Non impostate una temperatura più bassa del necessario. Per informazioni più dettagliate sulle impostazioni della temperatura, consultate la sezione Regolatore della temperatura.

Rumorosità di esercizio

• È possibile sentire dei rumori caratteristici quando accendete l'apparecchio. Questi rumori sono determinati:
• dal motorino elettrico interno al gruppo compressore; durante l'avvio del compressore, il livello di rumorosità sarà leggermente più alto per un limitato periodo

di tempo.

- dall'agente refrigerante che fluisce nel circuito.

Eventuali problemi

La tabella che segue riporta i possibili problemi, l'eventuale causa e i modi per risolverli. In caso di problemi di funzionalità, controllate prima se sia possibile risolverli con l'ausilio di questa tabella. Se il problema persiste, scollegate l'apparecchio dall'alimentazione elettrica e rivolgetevi al Centro Assistenza Clienti.

Problema Eventuale causa è sua risoluzione
L'apparecchio non funziona.	La manopola di regolazione della temperatura è impostata sullo 0. → Utilizzate un'impostazione più alta della temperatura.La presa di corrente a muro è difettosa. → Controllate il fusibile. Se necessario, fate controllare la presa di corrente da un elettricista qualifi cato.
La temperatura all'interno del vano refrigeratore o della celletta congelatore non è suffi cientemente bassa.	Sono stati inseriti troppi alimenti nell'apparecchio. → Non conservate quantità eccessive di alimenti (consultate la sezione dei dati tecnici).Le porte non sono chiuse correttamente. → Accertatevi che gli sportelli siano chiusi correttamente.Le guarnizioni dello sportello sono difettose. → Controllate le guarnizioni degli sportelli e contattate il nostro Centro di Assistenza Clienti, se necessario.Si è depositata troppa polvere sul condensatore. → Pulite il condensatore con regolarità.Ventilazione insufficiente: l'apparecchio è troppo vicino alla parete o ad altre strutture o oggetti. → consultate la sezione “Ventilazione”L'impostazione del regolatore di temperatura è troppo bassa. → Utilizzate un'impostazione più alta.
Il rumore normale di funzionamento è cambiato ed è diventato più forte.	L'apparecchio non è posizionato saldamente sul pavimento. → Agite sui piedini regolabili per allineare correttamente l'apparecchio.Mobili o oggetti vicini sono influenzati dal funzionamento dell'unità di raffreddamento (per es. causando vibrazioni). → Rispettate le distanze indicate.Qualcuno degli oggetti posti sopra l'apparecchio produce vibrazioni → Eliminate questi oggetti.
Si raccoglie dell'acqua sul fondo dell'apparecchio.	Il sistema di scarico della brina sciolta è bloccato. → Rimuovete l'ostruzione e pulite il sistema.
C'è una produzione eccessiva di brina sul retro del vano principale.	Sono stati inseriti alimenti caldi all'interno del vano. → Lasciate che gli alimenti si raffreddino prima di inserirli nell'apparecchio.Le guarnizioni dello sportello sono difettose. → Controllate le guarnizioni degli sportelli e contattate il nostro Centro di Assistenza Clienti, se necessario.Il regolatore di temperatura è impostato su una posizione troppo alta. → Usate un'impostazione più bassa del regolatore della temperatura.
C'è un'eccessiva produzione di brina all'interno del vano congelatore.	È necessario sbrinare il vano congelatore. → Consultate la sezione “Sbrinamento e pulizia”Si veda anche “Produzione eccessiva di brina sul retro del vano principale” riportato qui sopra.

Reversibilità dello sportello

• Se necessario, è possibile invertire il verso di apertura dello sportello, spostare cioè le cerniere da destra (installazione di confi gurazione) a sinistra.
• Per evitare rischi di infortuni a persone o di danni all'apparecchio, sono necessarie due persone per invertire lo sportello.
• Avvertenza: Scollegate sempre l'apparecchio dall'alimentazione elettrica prima di procedere a qualsiasi

lavoro di manutenzione o di riparazione.

• Prima di cominciare, vi preghiamo di porre attenzione a quanto segue:
• accertatevi sempre di utilizzare il corretto numero di rondelle sui bulloni delle cerniere e sulle viti;

• perché gli sportelli possano chiudersi ermeticamente contro il telaio, prestate la massima attenzione al loro perfetto allineamento quando li rimontate.

• Rimuovete i quattro coprivite dal pannello di copertura.

1. Togliete le quattro viti e rimuovete l'intero pannello di copertura.

1. Inclinate indietro l'apparecchio fi no a farlo poggiare interamente sul dietro. Accertatevi però che poggi su una superfi cie liscia e morbida per evitare di danneggiarlo.

2. Togliete la cerniera superiore rimuovendo le 3 viti. Togliete lo sportello superiore e poggiatelo su una superfi cie morbida proteggendolo da eventuali graffi.

1. Tirate via i due bulloni che tengono ferma in posizione la cerniera centrale. Rimuovete la cerniera sollevando leggermente lo sportello inferiore. Togliete lo sportello e sistematelo su una superfi cie morbida per proteggerlo da eventuali graffi. Rimuovete il coperchio dal lato superiore sinistro dello sportello del vano congelatore e inseritelo sul lato destro.

1. Rimuovete i tre coperchi ciechi dai fori di montaggio della cerniera e i coprivite sulla sinistra; riposizionateli nei punti corrispondenti sulla destra.

1. Svitate e togliete entrambi i piedini regolabili. Rimuovete le viti tenendo la cerniera inferiore e la piastra di montaggio per il piedino sinistro. Rimuovete i coprivite dal lato sinistro e risistemateli su quello destro.

1. Svitate il perno della cerniera dalla cerniera inferiore e montatelo sul lato opposto della cerniera. Ora inserite la cerniera inferiore sul lato sinistro. Inserite la piastra di montaggio per il piedino sul lato destro. Ora riavvitate i due piedini. Spostate da destra a sinistra la piastra di montaggio della parte inferiore dello sportello del vano congelatore. Inserite lo sportello del vano congelatore sul perno della cerniera inferiore.

1. Ruotate la cerniera centrale di 180°. Sistemate il perno della cerniera centrale nell'apertura corrispondente sullo sportello del vano congelatore e fi ssatelo inserendo la cerniera centrale sull'apparecchio.

1. Togliete il pezzo di plastica angolare dalla parte inferiore dello sportello del vano frigorifero (principale). Inserite il pezzo di plastica sinistro, fornito separatamente, sul lato sinistro. Montate lo sportello del vano principale sul perno della cerniera centrale.

2. Rimuovete le viti dalla sezione superiore sinistra e risistematele sul lato opposto (ossia quello destro) dell'apparecchio.

1. Ruotate la cerniera superiore di 180°. Rimuovete il perno e risistematelo sul lato opposto della cerniera. (in modo simile allo schema 4)

1. Togliete il pezzo angolare di plastica dalla parte superiore dello sportello del vano frigorifero (principale). Inserite sul lato opposto il pezzo angolare di plastica fornito separatamente.

1. Sistemate il perno della cerniera sull'apertura corrispondente dello sportello e fi ssatelo inserendo la cerniera sull'apparecchio.

2. Rimettete l'apparecchio in posizione verticale. Togliete i coperchi di plastica del pannello superiore e riposizionateli sul lato opposto. Rimettete in sede il pannello superiore e inserite e stringete le viti. Infi ne, rimettete in sede i quattro coprivite.

Dopo aver rimesso in posizione verticale l'apparecchio, aspettate almeno 4 ore prima di collegarlo all'alimentazione elettrica.

Smaltimento

Questo apparecchio è stato realizzato con materiali riciclabili. Dopo aver disinserito la spina dalla presa di corrente a muro, l'apparecchio deve essere reso inutilizzabile tagliando il cavo di alimentazione, prima di smaltire l'apparecchio presso i punti di raccolta dei rifiuti in conformità con le disposizioni locali. L'agente refrigerante e quello chimico della schiuma isolante devono essere smaltiti presso i centri autorizzati. Prestate particolare attenzione a non danneggiare il circuito refrigerante prima di consegnare l'apparecchio ai centri di smaltimento autorizzati.

Dichiarazione di garanzia

La garanzia sui nostri prodotti ha validità di 2 anni dalla data di vendita (certificata da scontrino fiscale) e comprende gli eventuali difetti del materiale o di particolari di costruzione. I danni derivanti da un uso improprio, rotture da caduta o similari non vengono riconosciuti. La presente garanzia non pregiudica i vostri diritti legali, né i diritti acquisiti in quanto consumatore e riconosciuti dalla legislazione nazionale vigente che disciplina l'acquisto di beni. La garanzia decade nel momento in cui gli apparecchi vengono aperti o manomessi da Centri non da noi autorizzati.

Dati da comunicare al Centro Assistenza Clienti

Nel caso in cui l'apparecchio richieda una riparazione, vi preghiamo di mettervi in contatto con il nostro Centro Assistenza Clienti fornendo una descrizione dettagliata del problema occorso e citando il numero di articolo KS ... riportato sulla targhetta portadati dell'apparecchio (ved. fi gura). Tali informazioni ci aiuteranno a gestire effi cacemente la vostra richiesta.

In caso di cattivo funzionamento o di altri problemi, vi raccomandiamo di mettervi in contatto con il nostro Centro Assistenza Clienti il cui indirizzo si trova in appendice al presente manuale.

Scheda tecnica del prodotto per apparecchi refrigeratori *

Art. no. KS 9784
Categoria per apparecchi refrigeratori domestici 7 - Apparecchio refrigeratore
Classe di effi cienza energetica A++
Consumo di energia in kWh/anno 181
Il consumo reale dipende dal tipo di utilizzo e dal luogo di collocazione dell'apparecchio
Capacità netta del frigorifero (in litri) 139
Capacità utile * * * * - Apparecchio congelatore (litri) (senza cassetti)	70
Sistema antibrina: apparecchio frigorifero sì
Sistema antibrina: apparecchio congelatore no
Tempo di conservazione sicura in caso di anomalie, h 15
Capacità di congelamento, kg/24h 3.5
Classe climatica ST
Temperatura ambiente, °C 16-38
Rumorosità in dB(a) 43
Dimensioni d'ingombro (A x L x P) in mm	1593 x 554 x 566
Peso, kg	52
Dati elettrici	Ved. targhetta portadati

* In conformità con la direttiva CE 1062/2010 Allegato III

Køle-/fryseskab

Kære kunde,

Centrale del servizio clienti

Service-centrales

Centrale serviceafdelinger

Videoellettronica di Sgambati &

Gabrini C.S.N.C.
