Marca	V-ZUG
Modello	Adorina L
Tipo di prodotto	Lavatrice frontale
Capacità di lavaggio	8 kg
Velocità di centrifuga massima	1400 giri/min
Altezza	85 cm
Larghezza	60 cm
Profondità	65 cm
Peso netto	75 kg
Alimentazione elettrica	230 V, 50 Hz, 10 A
Classe energetica	A+++
Consumo d'acqua per ciclo	50 L
Livello sonoro lavaggio	46 dB(A)
Livello sonoro centrifuga	72 dB(A)
Funzioni principali	Programmi: Cotone, Sintetici, Delicati, Lana, Rapido, Eco, Vapore, Pulizia cestello, Partenza ritardata, Sicurezza bambini
Tipo di apertura	Oblò frontale
Manutenzione e pulizia	Pulire il filtro dopo ogni lavaggio, asciugare la guarnizione della porta, effettuare una pulizia del cestello ogni 2 mesi
Sicurezza	Chiusura di sicurezza per bambini, protezione contro traboccamenti, arresto automatico in caso di squilibrio
Ricambi e riparabilità	Indice di riparabilità 8,2/10, pezzi disponibili per 10 anni
Informazioni generali	Prodotto in Svizzera, connettività Home Connect, display LED touch

Domande frequenti - Adorina L V-ZUG

Come decalcificare la mia lavatrice V-ZUG Adorina L?

Utilizzare un programma di pulizia del cestello ad alta temperatura (90°C) con aceto bianco o un decalcificante specifico. Eseguire questa operazione ogni 3 mesi.

Cosa fare se la lavatrice non si avvia?

Verificare che la porta sia ben chiusa, che l'alimentazione elettrica sia collegata e che il programma sia correttamente selezionato. Se il problema persiste, consultare il manuale per i codici di errore.

Cosa significano i codici di errore sul display?

I codici di errore indicano anomalie: ad esempio E1 per un problema di scarico, E2 per un sovraccarico. Fare riferimento al manuale per il significato esatto e le azioni da intraprendere.

Come pulire il filtro della pompa?

Svitare il tappo del filtro situato in basso a destra dell'apparecchio, rimuovere il filtro, pulirlo con acqua chiara e rimetterlo in posizione. Farlo dopo ogni lavaggio per evitare ostruzioni.

Quale detersivo usare per la mia lavatrice V-ZUG?

Utilizzare un detersivo adatto al tipo di tessuto (cotone, sintetico, ecc.) e rispettare i dosaggi indicati. Privilegiare i detersivi liquidi per i programmi a bassa temperatura.

Come utilizzare il programma vapore?

Selezionare il programma Vapore sul selettore. Posizionare i capi nel cestello, aggiungere detersivo se necessario. Il ciclo utilizza vapore per stirare e rinfrescare i tessuti senza bagnarli completamente.

Cosa fare in caso di perdita d'acqua sotto la macchina?

Chiudere l'alimentazione idrica e scollegare l'apparecchio. Verificare i raccordi di ingresso dell'acqua e il tubo di scarico. Se la perdita persiste, contattare il servizio post-vendita.

Come disattivare la sicurezza bambini?

Premere contemporaneamente i tasti 'Avvio/Pausa' e 'Velocità di centrifuga' per 3 secondi fino a quando il simbolo di blocco scompare dal display.

Come effettuare una pulizia del cestello?

Selezionare il programma 'Pulizia cestello' (a 90°C) senza biancheria nel cestello. Aggiungere un agente pulente nel vano detersivo. Avviare il ciclo per eliminare residui e cattivi odori.

Posso lavare capi delicati (lana, seta) in questo apparecchio?

Sì, utilizzare i programmi specifici 'Lana' o 'Delicati' con una velocità di centrifuga ridotta. Mettere i capi in un sacchetto per lavaggio per proteggerli.

Domande degli utenti su Adorina L V-ZUG

0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.

Fai una nuova domanda su questo apparecchio

Ancora nessuna domanda. Sii il primo a farne una.

Scarica le istruzioni per il tuo Lavatrice in formato PDF gratuitamente! Trova il tuo manuale Adorina L - V-ZUG e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Adorina L del marchio V-ZUG.

MANUALE UTENTE Adorina L V-ZUG

Si raccomanda di leggere attentamente la presenti istruzioni per l'uso prima di mettere in funzione il nuovo elettrodomestico. Le istruzioni contengono informazioni importanti per la sicurezza e per l'uso, l'installazione e la manutenzione dell'apparecchio.

In caso di anomalie nel funzionamento dell'apparecchio, consultare la sezione «Risoluzione dei problemi». In molti casi, i disturbi minori possono essere risolti con alcune semplici verifiche, evitando il costo di un intervento di assistenza non necessario.

Conservare le istruzioni per l'uso per eventuali consultazioni future. Consegnarle agli eventuali futuri proprietari.

IT INDICE

ISTRUZIONI DI SICUREZZA....PAGINA 59

CONSIGLI A TUTELA DELL'AMBIENTE ......PAGINA63

DESCRIZIONE DELLA LAVATRICE ......PAGINA64

PREPARAZIONE PER IL PRIMO UTILIZZO....PAGINA65

PREPARAZIONE DELLA BIANCHERIA ......PAGINA65

DETERSIVI E ADDITIVI....PAGINA 66

TINTURA....PAGINA 69

SELEZIONE DEL PROGRAMMA / AVVIO DEL PROGRAMMA ......PAGINA70

SELEZIONE DELLE OPZIONI....PAGINA70

TABELLA PROGRAMMI ......PAGINA 73

DURATA DEI PROGRAMMI E DATI DI CONSUMO ......PAGINA75

SICUREZZA BAMBINI....PAGINA 75

BLOCCO DELL'OBLÒ / FINE PROGRAMMA....PAGINA76

SPIE DI AVVERTENZA....PAGINA 76

MODIFICA / INTERRUZIONE DEL PROGRAMMA ......PAGINA76

UMIDITÀ RESIDUA DOPO LA CENTRIFUGA....PAGINA77

MANUTENZIONE E PULIZIA....PAGINA78

RISOLUZIONE DEI PROBLEMI....PAGINA80

SERVIZIO DI ASSISTENZA....PAGINA83

La sicurezza degli elettrodomestici V-ZUG soddisfa i requisiti degli standard tecnici e delle norme vigenti. Si raccomanda tuttavia di osservare le seguenti avvertenze per la sicurezza.

SICUREZZA GENERALE

- Le riparazioni vanno effettuate soltanto da tecnici specializzati. Le riparazioni eseguite da persone non esperte possono causare notevoli pericoli per l'utilizzatore.

Per le richieste di riparazione, rivolgersi al servizio di assistenza o a un rivenditore autorizzato.

- Prima della messa in funzione, verificare che la tensione nominale e il tipo di corrente riportati sulla targhetta delle caratteristiche dell'apparecchio corrispondano alla tensione e al tipo di corrente della rete domestica. Anche i dati necessari sulla protezione elettrica sono rilevabili dalla targhetta dei dati.

- Non azionare in alcun caso la lavatrice se il cavo della corrente, il pannello comandi, il piano di lavoro o lo zoccolo risultassero danneggiati.

- Spegnere sempre l'apparecchio prima di eseguire le operazioni di pulizia, cura e manutenzione. Per la massima sicurezza, staccare la spina dalla presa elettrica oppure - in caso di allacciamento fisso - disinserire l'interruttore di protezione dalla scatola dei fusibili o svitare completamente il fusibile.

- Per staccare il cavo di alimentazione dalla presa di rete afferrare saldamente la spina, senza tirare il cavo.

- In caso di guasto chiudere il rubinetto dell'acqua ed estrarre la spina dalla presa di corrente. In caso di allacciamento fisso: svitare i fusibili.

- Gli animali domestici, soprattutto i cuccioli, possono mordere i cavi della corrente o i tubi dell'acqua. Pericolo di scossa o di allagamento! Tenere lontani gli animali domestici dalla lavatrice e, prima di lavare, controllare che non si trovino nel cestello.

- Non bagnare l'apparecchio con un getto d'acqua e non utilizzare dispositivi di pulizia a vapore. Pericolo di scossa!

- Tenere i liquidi leggermente infiammabili lontano dalla lavatrice.

- Non appoggiare apparecchi elettrici (per es. bollitori elettrici o macchine da caffè) sul piano di lavoro della lavatrice.

- Le persone con limitate capacità fisiche, sensoriali e psichiche che utilizzino la lavatrice devono essere sorvegliate da una persona responsabile della loro sicurezza.

I punti di collegamento alla rete elettrica (per es. prese, interruttori a muro, fusibili) e il rubinetto dell'acqua devono rimanere sempre accessibili.
È necessario utilizzare solo ricambi originali.
Per il lavaggio dei capi, attenersi sempre agli appositi simboli riportati sulle etichette.
Se si prevede di non utilizzare l'apparecchio per un periodo prolungato, chiudere il rubinetto dell'acqua e staccare la spina dalla presa elettrica. Staccare il cavo afferrando la spina, senza tirare il filo. Attenzione: quando l'apparecchio è staccato dalla rete elettrica, la funzione di protezione antiallagamento non è attiva.

SICUREZZA DEI BAMBINI

Spesso i bambini non sono in grado di valutare i pericoli derivanti dall'uso improprio di un elettrodomestico. Occorre perciò prestare la necessaria attenzione quando l'apparecchio è in funzione ed evitare che i bambini giochino con la lavatrice, rischiando di farsi male.
I componenti di imballaggio (carta, pellicole, stiroporo) possono costituire una fonte di pericolo per i bambini, perché potrebbero soffocarli. Si raccomanda perciò di conservare il materiale di imballaggio fuori dalla portata dei bambini.
Controllare che i bambini e gli animali domestici non possano entrare nel cestello della lavatrice.
Nei programmi ad alte temperature il vetro dell'oblò diventa molto caldo e può creare pericoli di ustione. Tenere a distanza i bambini. Non toccare il vetro dell'oblò.

INSTALLAZIONE E COLLEGAMENTO

Fare riferimento alle istruzioni di montaggio e installazione n. J11007.050 fornite separatamente.
Controllare che la lavatrice non presenti danni da trasporto. Un apparecchio danneggiato non deve essere assolutamente collegato. Se l'apparecchio appare danneggiato rivolgersi subito al proprio rivenditore.
La lavatrice può essere installata e utilizzata solo in locali chiusi.
Se prima della consegna la lavatrice era depositata in un luogo freddo, prima della messa in funzione lasciarla per alcune ore a temperatura ambiente.
Eliminare tutti i componenti di protezione utilizzati per il trasporto. Questi componenti, se non vengono rimossi, possono danneggiare l'apparecchio o gli arredi dell'abitazione o del bagno.
Non installare la lavatrice in un locale esposto a temperature molto basse. Se ciò fosse inevitabile, scaricare completamente l'acqua rimasta nella lavatrice dopo ogni ciclo di lavaggio:
Svitare il tubo di carico dell'acqua dalla lavatrice e dal rubinetto e vuotarlo completamente.
Staccare il tubo di scarico dal sifone o dal condotto di scarico e vuotarlo completamente.
Far defluire l'acqua rimasta all'interno della lavatrice come descritto nella sezione «Manutenzione e pulizia - Scarico dell'acqua residua».

- Il collegamento alla rete elettrica deve essere eseguito in conformità alle disposizioni di allaccio della società distributrice di energia ed esclusivamente da installatori autorizzati.

UTILIZZO DELL'APPARECCHIO A NORMA

Per motivi di sicurezza trasformazioni o modifiche della lavatrice sono vietate.
L'apparecchio può essere utilizzato esclusivamente per il lavaggio e la centrifuga di quantità di biancheria compatibili con l'uso domestico. Il produttore declina qualunque responsabilità per eventuali danni riconducibili a un uso non corretto dell'apparecchio.
Non utilizzare la lavatrice per lavaggi a secco.
Fissare il tubo di scarico in modo che non possa scivolare dal lavandino o dalla vasca da bagno. Pericolo di ustione e di allagamento!
Gli smacchiatori contenenti solventi possono essere infiammabili. La biancheria così trattata va lavata in lavatrice quando il solvente è completamente evaporato.
Prima di impiegare addolcitori dell'acqua, prodotti anticalcare, tinture o candeggianti, assicurarsi che l'uso di tali prodotti nella lavatrice sia esplicitamente approvato dal produttore.
La quantità di carico massima di biancheria asciutta è di7 kg.
La lavatrice non può essere utilizzata per lavare scarpe da ginnastica, costumi da bagno, zaini, tappeti e simili.
Non è possibile lavare in lavatrice i tessuti che contengono rinforzi metallici. (Rischio di danneggiamento).

- Non chiudere l'oblò con troppa forza.

- Prima di introdurre le mani nel cestello, verificare che questo sia completamente fermo. Il contatto con un cestello in rotazione può causare lesioni o ferite!

- Prima di chiudere l'oblò della lavatrice e avviare un programma, controllare che nel cestello, nella vaschetta del detersivo o nella zona del filtro non vi siano oggetti estranei o animali domestici. Oggetti estranei come monete, spilli, graffette, ecc. possono danneggiare la biancheria e i componenti della lavatrice.

SUGGERIMENTI ECOLOGICI

Per ridurre i consumi di energia e acqua, evitare i cicli di lavaggio a mezzo carico (oppure utilizzare il programma corrispondente).
Per biancheria poco sporca o mediamente sporca, selezionare un programma senza prelavaggio.
In caso di biancheria leggermente sporca, effettuare un lavaggio a bassa temperatura o selezionare un programma breve.
Se si prevede di asciugare la biancheria in una asciugatrice, è consigliabile centrifugare la biancheria alla massima velocità (in funzione del programma selezionato). In questo modo l'asciugatura richiederà un minor consumo di energia elettrica.
Non superare le dosi di detersivo indicate sulla confezione.
Utilizzare smacchiatori o candeggianti solo se necessario.

SMALTIMENTO

Smaltimento ecologico del materiale di imballaggio

Attenersi alle norme vigenti per lo smaltimento dei materiali di imballaggio. Tutti i materiali di imballaggio sono compatibili con l'ambiente e possono essere smaltiti senza rischi nelle apposite discariche o negli impianti di combustione dei rifiuti.
Anche le materie plastiche possono essere riutilizzate:

- L'involucro esterno ed i sacchettini all'interno sono di polietilene (contrassegno > PE <).

- Gli elementi dell'imbottitura sono in polistirolo espanso privo di CFC (contrassegno > PS <).

- Le parti di cartone sono prodotte con carta riciclata e devono essere smaltite negli appositi contenitori per la raccolta differenziata.

Rottamazione dell'apparecchio

- Questo apparecchio è provvisto del marchio di conformità ai requisiti della direttiva europea 2002/96/CE sui rifiuti delle apparecchiature elettriche ed elettroniche (RAEE).

Provvedendo al corretto smaltimento differenziato di questo apparecchio si apporterà un utile contributo alla salvaguardia dell'ambiente e alla salute delle persone. Lo smaltimento indifferenziato dell'apparecchio insieme ai normali rifiuti solidi urbani potrebbe causare conseguenze dannose.

Il simbolo di un cassonetto per i rifiuti barrato è riportato sul prodotto o sulla documentazione di accompagnamento. Indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere conferito presso l'idoneo punto di raccolta per il riciclaggio delle apparecchiature elettriche ed elettroniche. La rottamazione deve essere effettuata in conformità alle normative locali. Per ulteriori informazioni sul trattamento, il recupero e riciclaggio di questo prodotto, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale è stato acquistato.

Attenzione! Prima di rottamare l'apparecchio: staccare la spina dalla presa di rete, rendere inservibile la chiusura dello sportello, tagliare il cavo di alimentazione e smaltire la spina insieme agli altri cavi. In questo modo si eviterà che i bambini possano chiudersi nell'apparecchio e trovarsi in pericolo di vita.

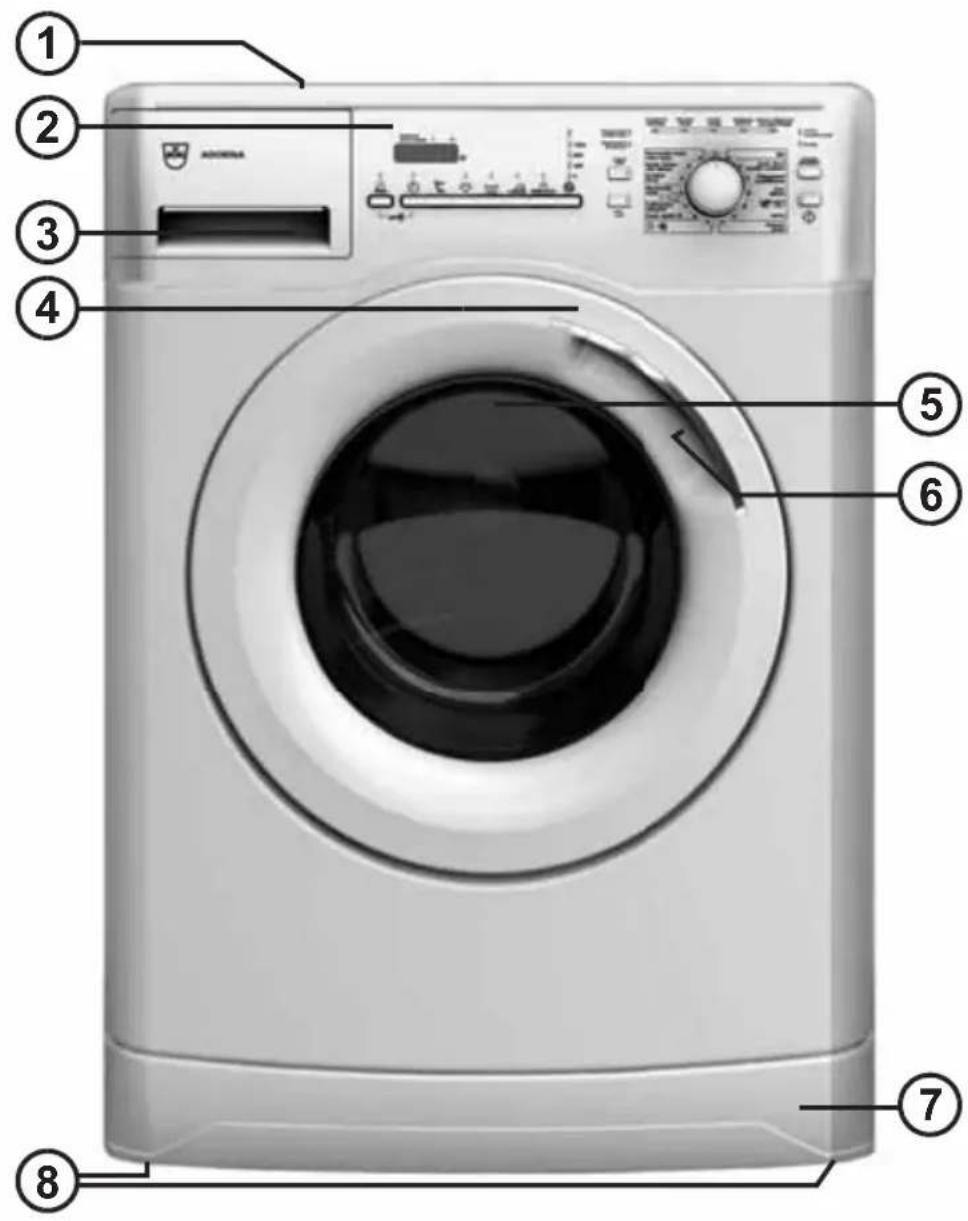

DESCRIZIONE DELLA LAVATRICE

V-ZUG Adorina L - DESCRIZIONE DELLA LAVATRICE - 1

Piano di lavoro
Pannello comandi e spie luminose
Cassetto detersivo
Targhetta dei dati (all'interno dell'oblò)
Oblò
Maniglia

- Per chiudere l'oblò, spingere la maniglia fino allo scatto.

Filtro (dietro lo zoccolo)
Piedini regolabili

PREPARAZIONE PER IL PRIMO UTILIZZO

PRIMA DEL PRIMO UTILIZZO:

ATTENERSI RIGOROSAMENTE ALLE «ISTRUZIONI DI MONTAGGIO E INSTALLAZIONE».
PRIMA DEL PRIMO UTILIZZO, RIMUOVERE TUTTI I COMPONENTI DIPROTEZIONE UTILIZZATI PER IL TRASPORTO.
Primo ciclo di lavaggio senza biancheria:
Aprire il rubinetto dell'acqua.
Chiudere l'oblò.
Versare una piccola quantità di detersivo nella vaschetta del lavaggio principale (non oltre un terzo della dose consigliata dal produttore per i capi leggermente sporchi).
Selezionare il programma «Sintetici 60 °C» (Pflegeleicht 60 °C). L'accensione della spia di funzionamento indica che la lavatrice è accesa. Premere il tasto «Avvio/Pausa» per circa un secondo.
Alla fine del programma, ruotare il selettore dei programmi in posizione «Off / O». Questo ciclo permette di eliminare gli eventuali residui rimasti a seguito del collaudo in fabbrica.

PREPARAZIONE DELLA BIANCHERIA

1. Suddividere la biancheria...

- Tipo di tessuto/Simbolo riportato sull'etichetta

Cotone, tessuti misti, sintetici, lana, bucato a mano.

- Colori

Separare i capi colorati da quelli bianchi. Lavare separatamente i capi colorati nuovi.

- Spessore dei capi

Caricare capi di peso diverso per aumentare l'efficacia del lavaggio e distribuire meglio il carico all'interno del cestello.

- Resistenza del tessuto

Lavare separatamente la biancheria delicata: usare i programmi speciali per lana, tende e lavaggio a mano.
Togliere gli anelli delle tende oppure chiudere gli anelli con le tende in un sacchetto di stoffa.
• Lavare solo biancheria adatta al lavaggio in lavatrice.
Lavare la biancheria di piccole dimensioni (ad es. calze di nylon, cinture ecc.) o con ganci (ad es. reggiseni) in appositi sacchetti o in federe con cerniera lampo.

2. Vuotare le tasche

Le monete, le spille di sicurezza, ecc. possono danneggiare la biancheria, il cestello e la vasca di lavaggio.

3. Chiusure

Chiudere le cerniere lampo, i bottoni ed i ganci.
Annodare insieme le cinture e i lacci.

PREPARAZIONE DELLA BIANCHERIA

4. Danneggiamento dei tessuti

Spazzolare le tasche delle tute da lavoro utilizzate nell'industria metallurgica (le schegge metalliche possono danneggiare la biancheria o causare la formazione di macchie di ruggine).
Per evitare di danneggiare i tessuti decorati con pizzi o ricami, la biancheria intima e altri capi delicati, lavarli in una retina o in una federa.

TRATTAMENTO DELLE MACCHIE

Le macchie di sangue, latte, uovo, ecc. vengono solitamente eliminate durante il programma di lavaggio dall'azione automatica degli enzimi.
Per le macchie di vino rosso, caffè, tè, erba, frutta ecc. aggiungere lo smacchiante nel comparto del cassetto detersivo.
Per le macchie tenaci, pretrattare eventualmente la biancheria con uno smacchiatore.

Aprire l'oblò.
Dispiegare la biancheria e inserirla nel cestello senza comprimerla.
Chiudere l'oblò.

CARICHI CONSIGLIATI

Vedere la «Tabella programmi».

Nota: il sovraccarico diminuisce l'efficacia del lavaggio e favorisce la formazione di pieghe.

La scelta del detersivo dipende dai seguenti fattori:

Tipo di tessuto (cotone, sintetici, delicati, lana)
Nota: utilizzare solo detersivi specifici per lavare gli indumenti in lana o microfibra (come indumenti sportivi).
Colore dei tessuti
• Temperatura di lavaggio
Tipo di sporco

Nota:

Eventuali residui bianchi sui tessuti scuri sono dovuti agli addolcitori dell'acqua insolubili contenuti nei detersivi senza fosfati.
Per eliminarli, scuotere o spazzolare la biancheria, oppure utilizzare detersivi liquidi.
Conservare i detersivi e gli additivi in un luogo asciutto, fuori dalla portata dei bambini.
Usare solo detersivi e additivi destinati alle lavatrici per uso domestico. Usare solo addolcitori, anticalcare e tinture idonei per l'uso in lavatrice.

• Non usare solventi nella lavatrice (ad es. trielina, benzina).

Non lavare in lavatrice tessuti trattati con solventi o liquidi infiammabili (pericolo di incendio o di esplosione).

Lavare prima a mano con acqua i capi impregnati di tali sostanze, oppure attendere che il solvente sia completamente evaporato prima di introdurli in lavatrice.

- Rispettare le raccomandazioni riportate sull'etichetta di lavaggio dei capi di biancheria.

Tipo di carico Detersivo
Capi bianchi, resistenti (freddo – 95 °C) Detersivo forte con candeggianti
Capi bianchi, delicati (freddo – 40 °C)	Detersivo per capi delicati con candeggianti e/o sbiancanti ottici
Capi in colori chiari o delicati (freddo – 60 °C)	Detersivo con candeggianti e/o sbiancanti ottici
Colori intensi (freddo – 60 °C)	Detersivo per capi colorati senza candeggianti o sbiancanti ottici
Capi neri/scuri (freddo – 60 °C)	Detersivo specifico per colori neri/scuri

Per capi che richiedono un trattamento specifico (per es. lana o capi in microfibra) raccomandiamo l'utilizzo di detersivi, additivi o prodotti di pretrattamento, specifici per il tipo di tessuto.

Informazioni più dettagliate sono disponibili in Internet all'indirizzo www.cleanright.eu.

DOSAGGIO

Attenersi alle istruzioni riportate sulla confezione del detersivo tenendo conto dei seguenti fattori:

Tipo di sporco
• Volume di carico
Pieno carico: seguire le indicazioni di dosaggio del fabbricante.
Mezzo carico: 34 della dose consigliata per il pieno carico.
carico ridotto (1 kg circa):

^1/2 della dose consigliata per il pieno carico.

- Durezza dell'acqua (da richiedere all'ente locale competente): l'acqua dolce richiede una quantità minore di detersivo rispetto all'acqua dura.

Nota:

Un sovradosaggio può causare un'eccessiva formazione di schiuma. Ciò diminuisce l'efficacia del lavaggio. Uno speciale rilevatore della lavatrice impedisce l'esecuzione della centrifuga in presenza di una quantità eccessiva di schiuma.
Un dosaggio insufficiente tende a ingrigire la biancheria con il tempo. Inoltre, il calcare può danneggiare la serpentina e il cestello.

DUREZZA DELL'ACQUA

Categoria di durezza dell'acqua	Caratteristiche	Gradi tedeschi °dH	Gradi francesi °fH	Gradi inglesi °eH
1	dolce	0-7	0-12	0-9
2	media	7-14	12-25	9-17
3	dura	14-21	25-37	17-26
4	molto dura	oltre 21	oltre 37	oltre 26

Introduzione del detersivo e degli additivi

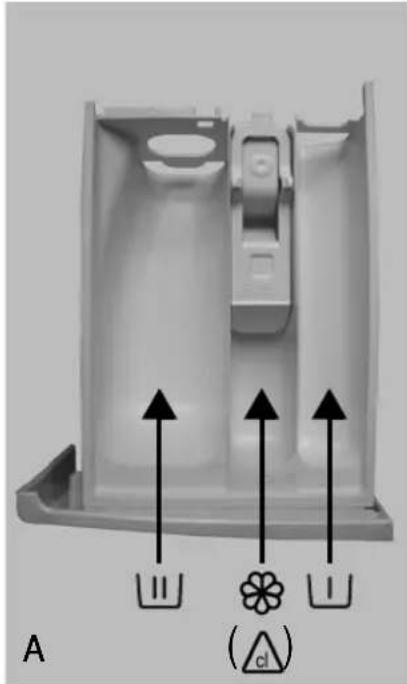

Il cassetto del detersivo è diviso in tre vaschette (fig. «A»).

Vaschetta del prelavaggio

V-ZUG Adorina L - Vaschetta del prelavaggio - 1

• Detersivo per il prelavaggio

Vaschetta del lavaggio principale 📊

• Detersivo per il lavaggio principale
- Smacchiatore
- Anticalcare

Se si utilizza un detersivo liquido, chiudere il cassetto subito dopo aver versato il detersivo.

Vaschetta dell'ammorbidente

V-ZUG Adorina L - Vaschetta dell'ammorbidente - 1

Versare gli additivi senza superare il livello «MAX».

Utilizzo di candeggianti

V-ZUG Adorina L - Utilizzo di candeggianti - 1

Lavare la biancheria con il programma desiderato (es. Cotone bianco/colorato, Sintetici). Versare la giusta dose di sbiancante a base di cloro nella vaschetta dell'AMMORBIDENTE (chiudendo con attenzione il cassetto del detersivo).
Subito dopo la fine del programma, avviare il programma «Risciacquo e Centrifuga» per eliminare eventuali residui di candeggiante; eventualmente, aggiungere l'ammorbidente. Non versare mai il candeggiante e l'ammorbidente insieme nella vaschetta dell'ammorbidente.
Per l'uso degli sbiancanti a base di ossigeno, fare riferimento alle indicazioni d'uso del produttore.

Utilizzo di amido liquido

Selezionare il programma «Risciacquo e Centrifuga» e impostare una velocità non superiore a 800 giri/min.
Avviare il programma, estrarre il cassetto del detersivo in modo che sporga di circa 3 cm.
Versare la soluzione d'amido nella vaschetta mentre scorre l'acqua all'interno della vaschetta del detersivo.

V-ZUG Adorina L - Utilizzo di amido liquido - 1

Per evitare problemi di risciacquo in caso di impiego di detersivi in polvere concentrati, utilizzare i dosatori in commercio e caricare il detersivo direttamente nel cestello.
Per i programmi con prelavaggio è possibile utilizzare per questa opzione detersivi liquidi. Per il lavaggio principale impiegare quindi detersivo in polvere.
In caso di utilizzo di ammorbidenti concentrati o di amido, aggiungere acqua nel cassetto detersivo fino all'indicatore di livello «MAX».
• Non utilizzare detersivi liquidi quando si intende attivare la funzione di avvio ritardato.

TINTURA

Tintura: i prodotti reperibili in commercio contengono solitamente un colorante, un fissatore e sale.

Introdurre il colorante, il fissatore e quindi il sale direttamente nel cestello vuoto. Solo successivamente caricare la biancheria.

Utilizzare solo prodotti idonei all'uso in lavatrice.
Seguire le istruzioni del fabbricante.
Le parti in plastica e in gomma della lavatrice possono macchiarsi con le tinture.

SELEZIONE DEL PROGRAMMA / AVVIO DEL PROGRAMMA

(Vedere anche la tabella dei programmi e i dati sui consumi)

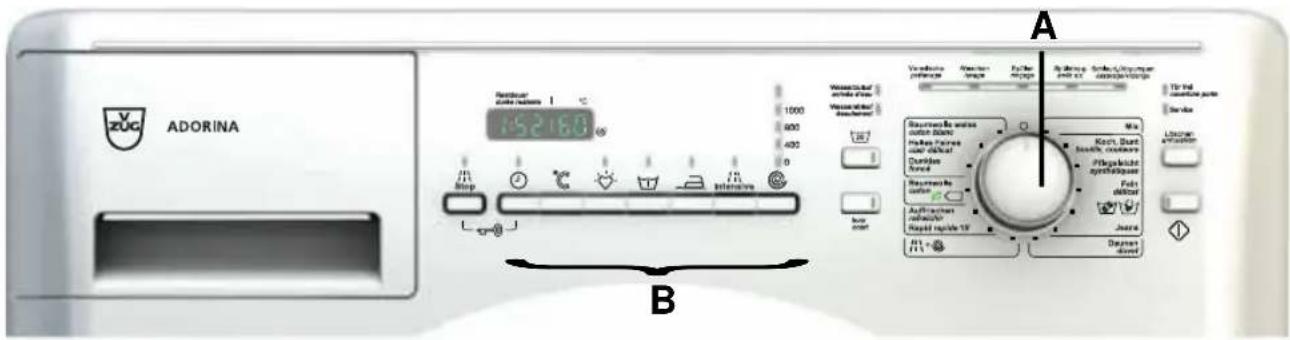

ADORINA Stop 152160 B A Vandelsat prevente Abstern anlage Zahl insges Airline and car T3-14 carbide jacks Service Laserer ingestion Koch, Start beefle, creativers Folgskäufe epidigessen Foid diluter Auslachens rehebeter Rapid ripple 15° Davon divel

Aprire il rubinetto dell'acqua.
Portare la manopola del programmatore A sul programma desiderato.
Scegliere eventualmente una delle opzioni B premendo il tasto corrispondente. Premendo nuovamente il tasto è possibile annullare l'opzione selezionata.
Premere il tasto «Avvio/Pausa» ◆. La spia luminosa del tasto «Avvio/Pausa» si accende. L'indicatore di avanzamento del programma si sposta da sinistra a destra attraverso le fasi di lavaggio, risciacquo e scarico/centrifuga.
Al termine di ogni fase del programma, la spia corrispondente si spegne.

Nota: se il programma non viene avviato subito, la lavatrice si spegne automaticamente dopo circa un quarto d'ora. Per riaccendere la lavatrice, ruotare la manopola del selettore di programma nella posizione «Off/O» poi di nuovo sul programma desiderato.

SELEZIONE DELLE OPZIONI

Tasto «Antipiega» (Spülstopp) Stop

La biancheria rimane immersa nell'ultima acqua di risciacquo senza essere centrifugata, per evitare che stinga o si sgualcisca eccessivamente.
Questa opzione è particolarmente utile se si prevede di eseguire la centrifuga in un momento successivo o si desidera soltanto scaricare l'acqua.

Nota: il programma passa alla fase «Antipiega» non appena la spia corrispondente si accende sull'indicatore di avanzamento del programma. La spia vicino al tasto «Avvio/Pausa» lampeggia.

Per disattivare l'opzione «Antipiega»:

se non si desidera centrifugare la biancheria, con il tasto centrifuga Ⓐ selezionare la velocità di centrifuga «0» e premere il tasto «Avvio» ◆; l'acqua residua verrà scaricata.
Se si desidera centrifugare la biancheria, premere il tasto «Avvio/Pausa» ◆ - la biancheria viene centrifugata alla velocità di centrifuga standard del programma selezionato. È possibile selezionare anche un altra velocità di centrifuga, prima di avviare la centrifuga con «Avvio/Pausa» ◆.

Tasto «Avvio ritardato» (Startvorwahl)

Il tasto «Avvio ritardato» consente di selezionare il momento più conveniente per il lavaggio, ad esempio di notte quando i costi per i consumi di energia sono ridotti. Quando si attiva l'opzione di avvio ritardato, utilizzare solo un detersivo in polvere.

Selezionare di nuovo il programma e le opzioni desiderate.
Premere il tasto «Avvio ritardato» per selezionare il momento dell'avvio, al massimo entro 24 ore.
Una volta premuto il tasto «Avvio/Pausa» inizia il conteggio alla rovescia del tempo di ritardo. La spia del tasto «Avvio ritardato» lampeggia e si spegne una volta trascorso il tempo impostato.
Dopo aver premuto il tasto «Avvio/Pausa», il numero preselezionato di ore può essere ridotto premendo nuovamente il tasto «Avvio ritardato».

Per annullare l'opzione «Avvio ritardato»

...prima di premere il tasto «Avvio/Pausa»:

- Portare la manopola dei programmi su un'altra posizione o premere il tasto «Annulla» («Löschen»).

...dopo aver premuto il tasto «Avvio/Pausa»:

- Premere il tasto «Avvio/Pausa»: il ritardo selezionato sarà annullato.

Tasto «Preferiti» (Favoriten)

La lavatrice offre la possibilità di memorizzare una data combinazione per ogni programma, che potrà essere successivamente richiamata con la semplice pressione di un tasto.
Selezionare il programma, la temperatura, la velocità di centrifuga e le opzioni desiderate, quindi premere il tasto «Preferiti» per almeno 3 secondi. La spia del tasto «Preferiti» lampeggerà brevemente fino a rimanere accesa: a questo punto l'impostazione del programma è memorizzata.
Per richiamare questa combinazione, selezionare il programma, premere brevemente il tasto «Preferiti» e avviare il programma premendo il tasto «Avvio/Pausa».
Se si desidera sostituire l'impostazione del programma memorizzato con un'altra, procedere come descritto sopra.

- Indicato solo per biancheria molto sporca (ad es. con incrostazioni di sabbia o fango). Con il prelavaggio, la durata dei programmi aumenta di circa 15 minuti.

Tasto «Stiro facile» (Bügelleicht)

- Il programma utilizza una maggiore quantità d'acqua ed effettua una centrifuga più delicata per ridurre la formazione di pieghe.

Tasto «Risciacquo intensivo» (Intensiv Spülen) Intensive

Viene aumentata la quantità d'acqua e il ciclo di risciacquo viene prolungato.
Opzione particolarmente raccomandata in zone con acque estremamente dolci, per biancheria di neonati e persone allergiche.

Tasto «Centrifuga» (Schleudern)

Per ogni programma è prevista una velocità di centrifuga massima.
Premere il tasto per selezionare una velocità di centrifuga diversa.
Se si seleziona la velocità di centrifuga «0», la centrifuga finale viene annullata e l'acqua viene solo scaricata. Le fasi di centrifuga intermedie vengono tuttavia eseguite normalmente.

Nota: per ogni programma è prevista una velocità di centrifuga massima.

Programmi Velocità di centrifuga max.		Velocità di centrifuga max. in giri/min
	in giri/minAdorina S Adorina L	Velocità di centrifuga max. in giri/min
Misti (Mix) 1400 1200
Cotone bianco/colorato(Koch, Bunt)	1400 1200
Sintetici (Pflegeleicht) 1400 1200
Delicati (Fein) 1000* 1000*
Lana / Lavaggio a mano	1000* 1000*
Jeans 1000* 1000*
Cotone bianco (Baumwolle weiss) 1400 1200
Colori chiari, delicati(Helles, Feines)	1000* 1000*
Colori scuri (Dunkles)	1000*	1000*
Cotone (Baumwolle)	1400 1200
Rinfrescata (Auffrischen) 1400 1200
Rapido 15' (Rapid 15') 1400 1200
Imbottiti (Daunen) 1000* 1000*
Risciacquo e centrifuga	1400 1200

* Per una migliore cura dei capi, l'effettiva velocità di centrifuga è limitata a 1000 giri/min.

Tasto «A freddo» (Kaltwäsche) 20

Questa opzione riduce il consumo di energia necessario per il riscaldamento dell'acqua offrendo ugualmente buoni risultati di lavaggio.
È indicata solo per la biancheria leggermente sporca e priva di macchie.
Verificare se il detersivo è indicato per i capi destinati al lavaggio a bassa temperatura (15 o 20 °C).
Questa opzione non può essere selezionata con il programma «Cotone bianco/colorato» (Koch, Bunt) 70 - 95 °C.

Tasto «Breve» (Kurz)

Questa opzione consente un lavaggio più veloce riducendo la durata del programma.
Indicato per i piccoli carichi e la biancheria leggermente sporca.
Questa opzione non può essere selezionata con il programma «Cotone bianco/colorato» (Koch, Bunt) 70 - 95 °C.

Programmi

Temperatura°C

Etichelle di lavaggio

Carico max kg

Tipo di carico/Note- Attenersi alle raccomandazioni del produttore riportato sull'etichetta di lavaggio

Detersivi e additivi Opzioni selezionabili

Velotà di centrifuga max gir/min

Pro-lavaggioT

Lavaggio principaleII/

Ammor-bidenteW

Anti-piegaStop

Avvio riandatoJ

Pro-lavaggioT

Stiro facileJ

Risolaquo intensivaIntensive

Centrifuga@

Bromo A

freddio20

Misti (Mix)

20 - 60 °C

60 4060 40

4,0

Capi da poco a mediamente sporchi in tessuto resistente di cotone, lino, tessuti sintetici e altri tessuti misti.Programma efficace della durata di un'ora. Lavare insieme solo tessuti di colori simili. Per i capi molto sporchi, aggiungere uno smacchiatore a base di ossigeno.

—

max.

Tessuti

Cotone bianco/colorato(Koch, Bunt)

20 - 95 °C

95 6040 30

7,0

Asciugamani, biancheria intima, biancheria da letto, tovaglie, ecc. di cotone e lino, da mediamente a molto sporchi.

*ax.

Sintetici(Pflegeleicht)

20 - 60 °C

6040 30

3,0

Bluse, camicle, gremblull, ecc. di pollestere (diolen, trevira), poliammide (perlon, nylon) o misto cotone mediamente sporchi.

*ax.

Delicati (Feln)

20 - 40 °C

40 30

1,5

Tende e capi d'abbigliamento delicati, ad esempio abiti, gonne, camicie e camicette.

—

1000 1)

Lana /Lavaggio a mano

20 - 40 °C

80 80

1,0

Capi In lana con marchlo Pura Lana Vergline e dichiarati idonei per il lavaggio in lavatrice; capi in seta, lino, lana e viscosa contrassegnati per il lavaggio a mano.Selezionare la velocità di centrifuga in base alle raccomandazioni del fabbricante sull'etichetta di lavaggio.

—

1000 1)

Jeans

20 - 60 °C

60 40

4,0

Jeans e altri capi d'abbigliamento in denim, ad esempio pantaloni e giubbotti, mediamente sporchi.

—

1000 1)

Colori

Cotone bianco(Baumwolle weiss)

20 - 60 °C

6040 30

7,0

Capi di cotone resistenti da mediamente a molto sporchi.Programma che consente di risparmiare energia selezionando una temperatura di lavaggio inferiore e aggiungendo al detersivo un prodotto candeggiante a base di ossigeno.

—

max.

Colori chiari, delicati(Helles, Feines)

20 - 60 °C

6040 30

4,0

Capi bianchi e colorati chiari in tessuti delicati.Programma di lavaggio delicato per evitare che la biancheria diventi grigia o ingiallisca.Utilizzare un detersivo forte ed eventualmente un prodotto smacchiante o un candeggiante a base di ossigeno. Non utilizzare un detersivo liquido.

—

1000 1)

Colori scuri(Dunkles)

20 - 60 °C

60 3060 30

4,0

Capi neri e scuri in cotone, misto cotone e pollestere.Programma speciale che previene lo sbiadimento e lo scolorimento irregolare dei capi. Usare preferibilmente un detersivo liquido specifico per colori scuri.

—

1000 1)

[NO TEXT]

*: selezionabile / Sì: dosaggio richiesto

1) Per una migliore cura dei capi, la velocità di centrifuga di questo programma è limitata a 1000 giri/min.

[NO TEXT]

[Non-Text]

[Unreadable]

[NO TEXT]

[Non-Text]

[Unreadable]

[NO TEXT]

Programmi

Temperatura°C

Etichette di lavaggio

Carico max kg

Tipo di carico/Note- Attenersi alle raccomandazioni dei produttore nportate sull'etichetta di lavaggio

Detarsivi e additivi Opzioni selezionabili

Velocià di centrifuga max giri/min

Pre-lavaggio

Lavaggio principale

Ammor-bidente

Anti-piegaStop

Avvio riardato

Pro-lavaggio

Stiro facile

Risolacquo intensivoIntensive

Centrifuga

Breve

A trodoo20

Eco

Cotone (Baumwolle)

20 - 60 °C

60 40

7,0

Capi di cotone mediamente sporchi.Per il programma standard per cotone da 40 °C e 60 °C ed estremamente conveniente in termini di consumo di energia e acqua combinati. Programma di riferimento in base all'etichetta dei dati energetici.

—

max.

Programmi di rinfrescata

Rinfrescata (Auffrischen)

20 - 40 °C

40 3040 30

3,0

Capi di tessuti sintetici o misto cotone, leggermente sporchi.Utilizzare la dose di detersivo minima consigliata dal produttore. Non utilizzare un ammorbidente.

—

max.

Rapido 15' (Rapid 15')

20 - 30 °C

60 30

3,0

Capi di cotone, tessuti sintetici e misto colone indossati per brevi periodi e privi di macchie.Programma breve. Usare la dose minima di detersivo consigliata.

—

—*

max.

Programmi speciali

Imbottiti (Daunen)

20 - 60 °C

60 4040 30

3,0

Coperte sintetiche; copriletti con imbottitura sintetica o in piuma; cuscini, tappetini da bagno e simili.

—

1000 1)

Risciacquo,centrifuga

—

7,0

Programma di risclacquo e centrifuga intensiva.Corrisponde all'ultima fase di risciacquo e alla centrifuga finale del programma «Cotone bianco/colorato».

—

max.

*: selezionabile / Sì: dosaggio richiesto

1) Per una migliore cura dei capi, la velocità di centrifuga di questo programma è limitata a 1000 giri/min.

DURATA DEI PROGRAMMI E DATI DI CONSUMO

Programmi	Temperatura	Carico massimo	Acqua	Energia	Durata media del programma (ore : min)		Umidità residua approssi-mativa**
	(°C) (kg) (l) (kWh)				senza opzione «Breve»	con opzione «Breve»	Adorina L (%)	Adorina S (%)
Misti	40	4,0	46	0,40	1:00	—	59	55
Cotone bianco	95	7,0	74***	2,20	2:40	—	59	55
Cotone colorato	60 7,0	58 1,30	2:20	1:45
Cotone colorato	40 7,0	72 0,75	2:05	1:15
Sintetici	60	3,0	48***	0,94	1:37	1:12	40	35
Sintetici	40 3,0	42 0,40	1:20	0:55			40	35
Delicati	30	1,5	60	0,40	0:46	—
Lana / Lavaggio a mano	40	1,0	45	0,55	0:40	—
Jeans	40 4,0	53 0,46	1:30	1:10
Cotone bianco	40	7,0	68	0,80	2:20	—
Colori chiari, delicati	40	4,0	50	0,45	1:20	—
Colori scuri	40 4,0	40 0,53	1:40	1:15
Cotone €e ☐ *	60	7,0	49	0,95	4:00	—	53	53
Cotone €e ☐ *	60	3,5	34	0,65	3:15****	—
Cotone €e ☐ *	40	3,5	34	0,60	3:00****	—
Rinfrescata	40	3,0	19	0,50	1:00	—
Rapido 15'	30	3,0	20	0,15	0:15	—
Imbottiti	40	3,0	55	0,70	1:30	—

I dati di consumo sono stati calcolati secondo la norma IEC 60456 e si riferiscono all'utilizzo standard dei programmi. L'attivazione delle opzioni supplementari o la modifica della velocità di centrifuga determinano una variazione dei dati di consumo.

V-ZUG Adorina L - Tasto «Breve» (Kurz) - 1

La durata del programma può differire dai valori indicati nella tabella, poiché dipende dalle condizioni dell'installazione domestica (ad esempio, dalla temperatura dell'acqua in ingresso).

* Programma di riferimento per l'etichetta energetica. Per motivi di risparmio energetico la temperatura effettiva dell'acqua può discostarsi dalla temperatura indicata.
** Al termine del programma, con l'impostazione predefinita del programma e la velocità di centrifuga massima.
*** Per ridurre la temperatura dell'acqua, viene introdotta dell'acqua fredda alla fine del lavaggio principale.
**** La durata del programma viene adattata automaticamente al volume di carico.

Consumo di energia nei modi spento 0,16 W e stand-by 0,16 W.

SICUREZZA BAMBINI

La funzione di sicurezza evita che i bambini possano avviare un programma di lavaggio o modificare le impostazioni di un programma in corso. La funzione di sicurezza non può essere attivata con la manopola dei programmi in posizione «O». Per l'attivazione:

Portare la manopola di selezione su un programma, oppure avviare un programma di lavaggio nel modo abituale.
Premere simultaneamente i due tasti contrassegnati con il simbolo della chiave sul display compare brevemente un simbolo a forma di chiave per confermare che la funzione di sicurezza è stata attivata.

Se dopo avere attivato la funzione di sicurezza si cerca di modificare le impostazioni di un programma, sul display compare il simbolo a forma di chiave. Le impostazioni del programma non possono più essere cambiate. L'unica operazione ancora possibile è quella di spegnere la lavatrice portando la manopola dei programmi in posizione «O».

Per disattivare la funzione di sicurezza, premere nuovamente i due tasti contrassegnati con il simbolo della chiave per almeno 3 secondi.

BLOCCO DELL'OBLÒ / FINE PROGRAMMA

SPIA «APERTURA OBLÒ» («TÜR FREI»)

Prima dell'inizio e dopo la fine di un programma, la spia si accende per indicare che è possibile aprire l'oblò. Mentre è in corso un programma di lavaggio, l'oblò è bloccato e non deve essere forzato per aprirlo. Qualora fosse assolutamente necessario aprire l'oblò mentre è in corso un programma, consultare la sezione «Annullamento di un programma in corso».

FINE DEL PROGRAMMA

- Le spie dell'indicatore di avanzamento del programma si spengono e la spia «Apertura oblò» si accende.

Ruotare il selettore dei programmi in posizione «O».
Chiudere il rubinetto dell'acqua.
Aprire l'oblò ed estrarre la biancheria.
Lasciare l'oblò socchiuso per facilitare l'asciugatura del cestello.

Nota: per risparmiare energia, la lavatrice si spegne automaticamente dopo circa un quarto d'ora.

SPIE DI AVVERTENZA

«Carico dell'acqua» (Wasserzulauf)

L'acqua in ingresso nella lavatrice è insufficiente. Aprire il rubinetto dell'acqua. Se la spia rimane accesa, consultare la sezione «Risoluzione dei problemi» nelle Istruzioni per l'uso.

«Scarico acqua» (Wasserablauf)

L'acqua di scarico non viene espulsa. Verificare che il tubo di scarico sia piegato o che il filtro sia ostruito; in questo caso, consultare la sezione «Manutenzione e pulizia».

«Service»

L'accensione della spia «Service» può segnalare un guasto a un componente elettrico. Consultare la sezione «Risoluzione dei problemi» nelle Istruzioni per l'uso; se il problema persiste, rivolgersi al servizio di assistenza.

MODIFICA / INTERRUZIONE DEL PROGRAMMA

MODIFICA DI UN PROGRAMMA IN CORSO

Premere il tasto «Avvio/Pausa» ⏻, per mettere in pausa il programma. La spia corrispondente lampeggia.
Selezionare il nuovo programma, la temperatura, le opzioni e un'eventuale diversa velocità di centrifuga.
Premere di nuovo il tasto «Avvio/Pausa» ◆. Il nuovo programma riprenderà dalla stessa fase in cui il precedente era stato interrotto. Per questo programma non è necessario aggiungere altro detersivo.

ANNULLAMENTO DI UN PROGRAMMA IN CORSO PRIMA DELLA FINE DEL PROGRAMMA

Il tasto «Annulla» (Löschen) permette di interrompere un programma in corso.

- Premere il tasto «Annulla» per almeno 3 secondi. L'acqua residua viene scaricata. Si deve aspettare qualche minuto prima di potere aprire l'oblò.

UMIDITÀ RESIDUA DOPO LA CENTRIFUGA

L'acqua residua rimasta nella biancheria dopo la centrifuga dipende principalmente dal tipo di tessuto, dal programma selezionato e dalla velocità di centrifuga. Il livello minimo di umidità residua si ottiene con il programma «Cotone », con la velocità di centrifuga massima selezionabile. I dati sull'etichetta dell'energia si basano su questo programma.

Segue un riepilogo dell'umidità residua (in %) delle diverse classi di efficienza della centrifuga:

Classe di efficienza della centrifuga Umidità residua in %
A (= massima efficienza) meno di 45
B 45 o più, però meno di 54
C 54 o più, però meno di 63
D 63 o più, però meno di 72
E 72 o più, però meno di 81

SCARICO DELL'ACQUA RESIDUA/PULIZIA DEL FILTRO

Si consiglia di controllare e pulire il filtro regolarmente, almeno due o tre volte all'anno, in particolare:

Quando si accende la spia «Scarico acqua».
Se l'apparecchio non scarica correttamente o non esegue correttamente i cicli di centrifuga.

Se la lavatrice si trova in un locale esposto a temperature molto basse, è necessario scaricare l'acqua residua dopo ogni lavaggio per prevenire possibili danni all'apparecchio.

IMPORTANTE: prima di procedere allo svuotamento, accertarsi che l'acqua di lavaggio si sia raffreddata.

Spegnere la lavatrice e staccare la spina dalla presa di corrente.
Per aprire lo zoccolo:
premere sulle linguette a destra e a sinistra per sganciare il frontalino dello zoccolo e staccarlo (figura «A»).
Disporre un recipiente davanti alla lavatrice.
Sganciare il tubo di scarico dal supporto.
Togliere il tappo e tenere un'estremità del tubo di scarico sopra il recipiente (figura «B»).
Attendere che l'acqua sia completamente defluita, quindi riapplicare il tappo sull'estremità del tubo (figura «C»).
Fissare nuovamente il tubo nel supporto.
Disporre un panno di cotone assorbente (es. un asciugamano) sul pavimento davanti al filtro.
Ruotare leggermente il filtro verso sinistra (figura «D»); attendere che l'acqua sia completamente defluita, quindi svitare completamente il filtro e rimuoverlo.
Solo per lo svuotamento dell'acqua residua: inclinare in avanti la lavatrice (con l'aiuto di una seconda persona) per far defluire l'acqua residua.
Pulire il filtro e il relativo alloggiamento; controllare che la girante della pompa nell'alloggiamento del filtro non sia ostruita.
Reinserire il filtro e avvitarlo ruotandolo completamente verso destra.
Versare circa 1 litro d'acqua nel cassetto del detersivo per riattivare il «sistema Eco». Assicurarsi che il filtro sia nella corretta posizione e ben avvitato e che non vi siano fuoriuscite di acqua.
Riapplicare lo zoccolo (figura «E»); per facilitare l'operazione, inclinare leggermente la lavatrice all'indietro (farsi aiutare da una seconda persona).
Reinserire la spina nella presa di corrente. A questo punto, la lavatrice è nuovamente pronta per l'uso.

V-ZUG Adorina L - IMPORTANTE: prima di procedere allo svuotamento, accertarsi che l'acqua di lavaggio si sia raffreddata. - 1

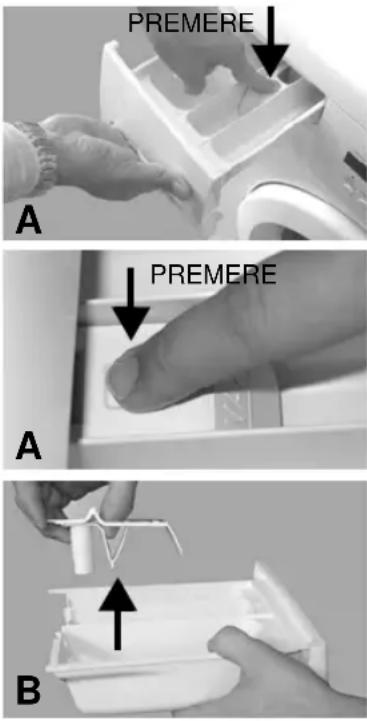

Pulizia del cassetto del detersivo

Estrarre il cassetto del detersivo fino alla posizione di massima apertura. Per sbloccare il cassetto del detersivo appoggiare la punta del dito nell'incavo sulla scritta «PUSH» sopra l'attacco del sifone e premere in basso (figura «A»); contemporaneamente con l'altra mano estrarre il cassetto del detersivo.
Estrarre l'inserto divisorio dalla vaschetta dell'ammorbidente tirandolo verso l'alto (figura «B»).
Risciacquare tutti i componenti con acqua corrente.
Pulire la vaschetta del cassetto del detersivo con un panno umido.
Reinserire l'inserto divisorio nel comparto dell'ammorbidente e spingerlo in basso fino all'innesto. Reinserire quindi in sede il cassetto del detersivo.

V-ZUG Adorina L - Pulizia del cassetto del detersivo - 1

GUARNIZIONE DELL'OBLÒ

Pulire la guarnizione periodicamente usando un panno umido.
Controllare regolarmente che le pieghe della guarnizione non contengano corpi estranei.

TUBO DI CARICO DELL'ACQUA

Controllare periodicamente che il tubo di carico dell'acqua sia integro e non presenti incrinature. In caso di danni, sostituirlo con un tubo dello stesso tipo, ordinabile presso il nostro servizio di assistenza.

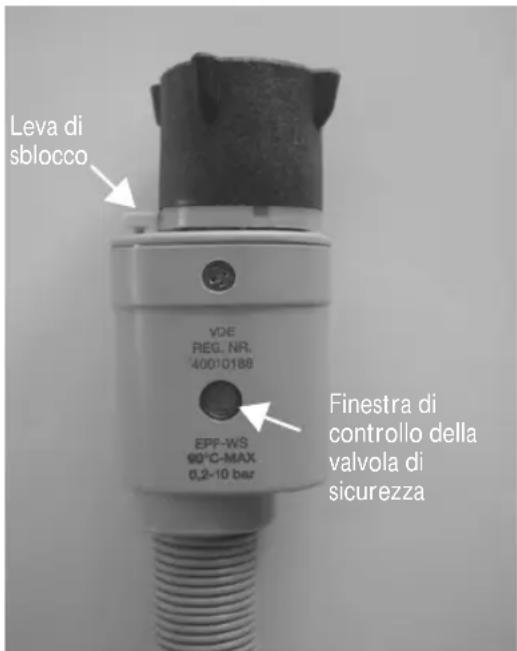

Osservare periodicamente la finestra di controllo della valvola di sicurezza: se è rossa, significa che è scattata la funzione antiallagamento del tubo di carico dell'acqua. In questo caso è necessario sostituire il tubo.

FILTRI DELL'ALLACCIAMENTO IDRICO

Controllare e pulire regolarmente i filtri.

Chiudere il rubinetto dell'acqua.
Svitare il tubo di carico dal rubinetto; mentre si svita il tubo, premere la leva di sblocco verso il basso.
Pulire il filtro interno.
Riavvitare il tubo di carico dell'acqua al rubinetto dell'acqua.
Svitare il tubo di carico dell'acqua dalla lavatrice.
Estrarre il filtro dall'allacciamento lavatrice e pulirlo.
Reinserire il filtro e avvitare il tubo di carico sulla lavatrice.
Aprire il rubinetto dell'acqua e verificare la tenuta dei collegamenti!

Leva di sblocco VDE REG. NR. 40010188 EPF-WS 60°C-MAX 0,2-10 bar Finestra di controllo della valvola di sicurezza

RISOLUZIONE DEI PROBLEMI

La lavatrice è dotata di varie funzioni automatiche di sicurezza. Queste funzioni permettono di rilevare i guasti in tempo utile, in modo che il sistema di sicurezza possa reagire adeguatamente. I guasti sono spesso di lieve entità e possono essere risolti in pochi minuti.

Problema Possibili cause, rimedi e consigli
La lavatrice non si avvia e non è accesa nessuna spia	• La spina non è inserita correttamente nella presa.• La presa di corrente o il fusibile non funzionano correttamente (per effettuare la prova, utilizzare una lampada da tavolo o un oggetto simile).• La manopola dei programmi è in posizione «O».
L'apparecchio non si avvia dopo aver premuto il tasto «Avvio/Pausa»	• L'oblò non è stato chiuso correttamente (vedere anche «Sicurezza bambini»).• La «Sicurezza bambini» è attivata. Per sbloccare i tasti, premere contemporaneamente i due tasti con il simbolo della chiave per almeno 3 secondi. Il simbolo della chiave scompare dal display ed è possibile avviare il programma.
La lavatrice si blocca durante l'esecuzione di un programma e la spia «Avvio/Pausa» lampeggia	• È attiva l'opzione «Antipiega» e sull'indicatore di avanzamento del programma è accesa la spia corrispondente . Premere il tasto «Avvio/Pausa» per avviare il programma di scarico.• Il programma è stato modificato: riselezionare il programma desiderato e premere il tasto «Avvio/Pausa».• Il programma è stato interrotto e l'oblò è stato aperto: chiudere l'oblò e riavviare il programma premendo il tasto «Avvio/Pausa».• Il sistema di sicurezza della lavatrice è stato attivato (vedere «Spie di avvertenza»).• Il rubinetto dell'acqua è chiuso o il tubo di carico è piegato o ostruito (è accesa la spia «Ingresso acqua»).
Il cassetto del detersivo contiene residui di detersivo e additivi	• Carico dell'acqua insufficiente; i filtri dell'allacciamento idrico possono essere ostruiti (vedere «Manutenzione e pulizia»).
La lavatrice vibra durante la centrifuga	• Le viti di protezione utilizzate per il trasporto non sono state rimosse. Prima della messa in funzione della lavatrice, è assolutamente necessario togliere le viti di protezione utilizzate per il trasporto.• La lavatrice non è livellata / non è in appoggio stabile su tutti i piedini (vedere le istruzioni di montaggio/installazione fornite separatamente).
La biancheria non viene centrifugata alla fine del lavaggio	La lavatrice dispone di un sistema per il riconoscimento e la correzione del carico sbilanciato. Se vengono caricati capi di biancheria pesanti (ad esempio accappatoi), questo sistema può ridurre automaticamente la velocità di centrifuga o persino interromperla per salvaguardare l'apparecchio.• I capi pesanti possono bloccare la centrifuga; introdurre alcuni capi più leggeri e riavviare il programma di centrifuga.• L'eccesso di schiuma ha impedito l'esecuzione della centrifuga; selezionare e avviare il programma «Risciacquo e centrifuga». Non superare le dosi di detersivo consigliate (vedere «Detersivi e additivi»).• Il tasto «Centrifuga» è impostato a bassa velocità.
La lavatrice si ferma per diversi minuti durante l'esecuzione di un programma; il programma di lavaggio sembra essere bloccato	È una normale funzione della lavatrice, usata per ottimizzare la fase di risciacquo. La pausa può essere dovuta a un eccesso di detersivo; la lavatrice interrompe automaticamente il programma per ridurre la schiuma. La pausa può ripetersi varie volte finché la riduzione della schiuma è sufficiente per la continuazione del ciclo di lavaggio. Se la schiuma permane, si accende la spia rossa «Service» e sul display compare l'indicazione «F18» o «Fod» – in questo caso, vedere le istruzioni da seguire alle pagine seguenti.
Residui di detersivo sulla biancheria dopo il lavaggio	I residui bianchi sui tessuti scuri sono dovuti agli addolcitori dell'acqua insolubili contenuti nei detersivi in polvere senza fosfati.- Non utilizzare dosi eccessive di detersivo; utilizzare detersivi liquidi. Se possibile, selezionare l'opzione «Risciacquo intensivo»; spazzolare i capi dopo il lavaggio.
La durata del programma è sensibilmente più lunga o più breve rispetto a quella indicata in «Durata dei programmi e dati di consumo» o al tempo indicato sul display	Questo è normale. La lavatrice rileva vari fattori che possono influire sulla durata del ciclo di lavaggio, ad esempio la formazione eccessiva di schiuma, lo squilibrio del carico dovuto alla presenza di capi pesanti o il tempo di riscaldamento più lungo dovuto alla bassa temperatura dell'acqua di carico. Il sistema di misurazione della lavatrice adatta inoltre la durata del programma alla quantità di carico.La durata del lavaggio viene ricalcolata sulla base di questi fattori ed eventualmente aggiornata; durante questo calcolo, sul display compare un simbolo in movimento. Quando il carico è ridotto, il tempo indicato nei dati di consumo può ridursi fino al 50%.

Descrizione delle indicazioni di avvertenza

Spia di avvertenza accesa	Descrizione Possibili cause Soluzione
«Carico dell'acqua» (Wasserzulauf)	La lavatrice non carica acqua o l'acqua in ingresso è insufficiente. La spia «Avvio/Pausa» lampeggia.Verificare che:il rubinetto dell'acqua sia aperto completamente e la pressione di alimentazione sia sufficiente;il tubo di carico dell'acqua non sia piegato;il filtro nel raccordo di allacciamento dell'acqua non sia ostruito (vedere «Manutenzione e pulizia»);l'acqua nel tubo di carico non sia gelata;l'indicazione nella finestra di controllo della valvola di sicurezza del tubo di carico non sia rossa; in tal caso, sostituire il tubo con un ricambio originale, ordinabile presso il nostro servizio di assistenza o presso un rivenditore autorizzato.Dopo avere risolto il problema, riavviare il programma premendo nuovamente il tasto «Avvio/Pausa».Se il problema si ripresenta, rivolgersi al servizio di assistenza (vedere la sezione «Service»).
«Scarico acqua» (Wasserablauf)	L'acqua di scarico non viene espulsa. La lavatrice si blocca nella fase corrispondente del programma; scollegare l'apparecchio dalla presa e controllare che:il tubo di scarico non presenti pieghe o strozzature e che il tubo non sia ostruito.Il filtro o la pompa non siano ostruiti (vedere la sezione «Scarico dell'acqua residua/Pulizia del filtro». prima di procedere allo svuotamento, accertarsi che l'acqua di lavaggio si sia raffreddata.Il tubo di scarico non sia gelato.Una volta risolto il problema, premere il tasto «Annulla» («Löschen») per almeno 3 secondi. quindi riavviare il programma desiderato. Se il problema si ripresenta, rivolgersi al servizio di assistenza (vedere la sezione seguente).

Spia di avvertenza accesa	Indicazione di avvertenza (se presente)	Descrizione Possibili cause Soluzione
«Service»	Da «F03» a «F43» (esclusi «F18» e «F24»)«F24» Questa	«Errore del modulo elettrico»Premere il tasto «Annulla» per almeno 3 secondi.indicazione può comparire quando la biancheria assorbe molta acqua o quando viene caricata molta biancheria con un programma per piccoli carichi.Non caricare eccessivamente la lavatrice.Premere il tasto «Annulla» («Löschen») per almeno 3 secondi per interrompere il programma. Selezionare e avviare il programma «Scarico e centrifuga» per terminare correttamente il programma di lavaggio interrotto.«F02» o «FA» «Errore del dispositivo antiallagamento»Ruotare la manopola dei programmi in posizione «O», staccare la spina dalla presa e chiudere il rubinetto dell'acqua. Inclinare la lavatrice in avanti in modo da far defluire l'acqua residua. A questo punto:Ricollegare la lavatrice alla corrente elettrica.Aprire il rubinetto dell'acqua (se l'acqua dovesse affluire subito nella lavatrice senza che questa sia stata avviata, chiudere il rubinetto dell'acqua e rivolgersi al servizio di assistenza).Selezionare e avviare nuovamente il programma desiderato.«F18» o «FoD» «Formazione di schiuma eccessiva»Un eccesso di schiuma ha determinato l'interruzione del programma di lavaggio.Selezionare e avviare il programma «Risciacquo e centrifuga».Selezionare e avviare nuovamente il programma desiderato, utilizzando questa volta una dose minore di detersivo. Vedere la sezione «La lavatrice si ferma per diversi minuti durante l'esecuzione di un programma...» nella prima pagina della sezione «Risoluzione dei problemi».

Se l'indicazione di avvertenza permane, staccare la spina dalla presa, chiudere il rubinetto dell'acqua e rivolgersi al servizio di assistenza (vedere il capitolo seguente).

SERVIZIO DI ASSISTENZA

Nel capitolo «Risoluzione dei problemi» sono illustrate le principali anomalie di funzionamento che è possibile provare a correggere direttamente. Se nonostante i tentativi di correzione il problema persiste, è necessario rivolgersi al servizio di assistenza; in questo caso, si ricordi che l'intervento del tecnico non sarà gratuito, neppure nel periodo di garanzia.

Se le misure di correzione descritte nelle presenti istruzioni non permettono di risolvere il problema, rivolgersi al servizio di assistenza telefonando al numero ☎ 0800 850 850.

Prima di fissare un appuntamento per l'intervento del tecnico di assistenza, annotare il numero di serie (FN) della propria lavatrice. Questo numero è riportato sulla targhetta delle caratteristiche.

V-ZUG AG

WA ADORINA X, 1100X

12 NC 8540 40X 16010

220 - 230 V 50Hz 10 A

Tel: 0 800 850 850

1850 W 1X00 U/min

FN 1100X XXXXXX

V-ZUG Adorina L - V-ZUG AG - 1

V-ZUG Adorina L - V-ZUG AG - 2

V-ZUG Adorina L - V-ZUG AG - 3

BH2 D 420

IPX4

Si consiglia di annotare nello spazio sottostante il numero di serie (FN) della propria lavatrice, in modo da averlo sempre a portata di mano.

FN: 1100.....

Spiegare inoltre il problema nel modo più preciso possibile:

Come si manifesta il problema?
In quali circostanze si presenta?

Questi dati permetteranno al servizio di assistenza di preparare i ricambi necessari, in modo che l'apparecchio possa essere rimesso in funzione già al primo intervento del tecnico.

In caso di anomalie di funzionamento, chiamare il numero verde 0800 850 850 per ottenere informazioni sul centro di assistenza V-ZUG-AG più vicino.

Per domande e problemi di natura amministrativa e tecnica, o per ordinare ricambi e componenti accessori, rivolgersi direttamente alla sede centrale.

V-ZUG AG • Industriestrasse 66 • 6301 Zug

① 041 767 67 67

Service-Center: 0800 850 850

5019 600 00783

J 11007.010
