MANUALE UTENTE PowerWalker VFI 1000RM LCD BlueWalker

Manual d'uso Gruppi di Continuità

IT

INDICE

1. Importante avviso di sicurezza 2

1.1. Trasporto 2
1.2. Preparazione 2
1.3.Installazione 2
1.4. Funzionamento 2
1.5. Manutenzione, assistenza e difetti 3

2. Installazione e configurazione .... 4

2.1. Vista pannello posteriore 4
2.2. Rack-mounted the UPS 4
2.3. Impostazione dell'UPS 5
2.4. Sostiuzione delle batterie 7
2.5. Gruppo del kit batterie (opzionale) 8

3. Operazioni 10

3.1. Pulsante di funzionamento 10
3.2. Pannello LCD 10
3.3. Allarme acustico 12
3.4. Indicazione del display LCD 12
3.5. Impostazione UPS 12
3.6. Descrizione modo operativo 15
3.7. Codice dei difetti 15
3.8. Indicatori d'avviso 16

4. Risoluzione dei problemi 17

5. Stoccaggio e manutenzione .... 18

6. Specifiche.... 19

1. Importante avviso di sicurezza

Si prega di rispettare strettamente tutte le avvertenze e le istruzioni per l'uso in questo manuale. Conservare con cura questo manuale. Leggere attentamente le istruzioni seguenti prima d'installare l'unità. Non utilizzare l'apparecchiatura prima di procedere all'attenta lettura di tutte le informazioni sulla sicurezza e istruzioni.

1.1. Trasporto

- Si prega di trasportare il sistema UPS solamente nella confezione originale, per proteggerlo da urti e impatti.

1.2. Preparazione

- Per non verificarsi condensa se l'UPS è spostato direttamente da freddo in un ambiente caldo. Il sistema UPS deve essere assolutamente asciutto prima d'essere installato. Si prega di consentire che l'UPS, almeno due ore, si climatizzi nell'ambiente.

- Non installare il sistema UPS in prossimità d'acqua o in ambienti umidi.

- Non installare il sistema UPS alla luce diretta del sole o in prossimità di riscaldamento.

- Non ostruire i fori di ventilazione del sistema UPS.

1.3. Installazione

- Non collegare alle prese d'uscita del sistema UPS dispositivi che lo sovraccaricano (ad esempio, le stampanti laser).

- Disporre i cavi in modo tale che nessuno può calpestarli.

- Alle prese d'uscita dell'UPS, non collegare elettrodomestici, come asciugacapelli.

● L'UPS può essere gestito da qualsiasi persona, anche senza esperienza.

- Collegare l'UPS alle prese con la massa a terra, possibilmente più vicino all'UPS, per essere facilmente accessibile e non calpestare il cavo.

- Per l'alimentazione dell'UPS, si prega di utilizzare solamente cavi VDE-testati, con marchio CE, esequendo un cablaggio antiurto.

- Per collegare I carichi all'UPS, utilizzare solamente cavi VDE-testati, con marchio CE.

- Quando s'installa l'UPS, è necessario garantire che la somma della corrente di fuga dell'UPS e le apparecchiature collegate non superi 3.5mA.

1.4. Funzionamento

- Non scollegare il cavo di alimentazione dell'UPS, altrimenti si annulla la protezione della massa terra, della connessione fra la presa e tutti carichi connessi all'UPS.

- L'UPS sistema è dotato di una propria, attuale fonte interna (batterie). Alle prese d'uscita dell'UPS o terminali può esserci tensione, anche se l'UPS non è collegato alla rete.

- Per scollegare completamente l'UPS, premere il pulsante OFF / Enter.

- Prevenire che nell'UPS non entrino: liquidi o oggetti estranei.

1-5. Manutenzione, assistenza e difetti

  • L'UPS funziona con tensioni pericolose. Le eventuali riparazioni possono essere eseguiti solamente da personale qualificato alla manutenzione.
  • Attenzione - al rischio di scosse elettriche in uscita dell'UPS, anche dopo se scollegato dalla rete; il cablaggio dei parti interni è ancora collegato alla batteria e la tensione e pericoloso.
  • Prima di eseguire qualsiasi tipo di servizio e / o manutenzione, scollegare le batterie, verificando che nell'UPS non ci sono tensioni, anche quelle create dai condensatori ad alta capacità.
  • Solo persone che abbiano la capacità adeguata, per il contatto con le batterie, e con i necessari provvedimenti cautelari, possono sostituire le batterie e controllare le operazioni. Persone non autorizzate non devono avere contatti con le batterie.
  • Attenzione - il rischio di scosse elettriche. La batteria del circuito non è isolata dalla tensione d'ingresso. Tensioni pericolose possono verificarsi tra i morsetti della batteria e la terra. Prima di toccare, vi preghiamo di verificare che la tensione non è presente!
  • Le batterie possono causare scosse elettriche e hanno un'elevata corrente di corto circuito. Si prega di prendere le misure precauzionali necessarie, quando si lavora con le batterie:

√ Eliminare orologi da polso, anelli e altri oggetti metallici

√ Utilizzare solo strumenti con impugnature isolate e maniglie.

  • Quando si cambiano le batterie, installare lo stesso numero e lo stesso tipo di batterie.
  • Non tentare di gettare le batterie o bruciarle, perché potrebbero causare esplosione della batteria.
  • Non aprire o distruggere le batterie. Evitando che l'elettrolito provochi lesioni alla pelle e agli occhi. La batteria può essere tossica.
  • Si prega di sostituire il fusibile soltanto con lo stesso tipo e amperaggio, al fine di evitare rischi d'incendio.
  • Per qualsiasi motivo, non smontare l'UPS.

2. Installazione e configurazione

NOTA: Prima di eseguire l'installazione, si prega di controllare l'unità. Assicurarsi che nulla dentro il pacchetto è danneggiato. Si prega di mantenere la confezione originale in un luogo sicuro per un utilizzo futuro.

NOTA: Ci sono due diversi tipi di UPS on-line: standard e lunga autonomia. Fare riferimento al seguente modello nella tabella.

ModelloTipoModelloTipo
1KStandard1K-LLunga autonomia
2K2K-L
3K3K-L

2.1. Vista pannello posteriore

1K(L) & 2K(L)
BlueWalker PowerWalker VFI 1000RM LCD - Vista pannello posteriore - 1

  1. Uscite programmabili: connettere carichi non critici.
  2. Uscite per carichi critici.
  3. Ingresso AC
  4. Ingresso disgiuntore
  5. Rete/Fax/Modem contro le sovratensioni
  6. (EPO) Emergency Power Off – funzione di spegnimento connettore
  7. USB porta di comunicazione
  8. RS-232 porta di comunicazione
  9. SNMP slot intelligente
  10. Connettore per batterie esterne (solo per modello L)

2.2. Installazione su rack

Questo UPS può essere montato su rack 19". Si prega di seguire questa procedura per installare l'UPS.

Fase 1 Fase 2
BlueWalker PowerWalker VFI 1000RM LCD - Installazione su rack - 1

2.3. Impostazione dell'UPS

Fase 1: Collegamento dei cavi della batteria

Per ragioni di sicurezza l'UPS è spedito dalla fabbrica con i cavi della batteria non collegati. Prima di installare l'UPS eseguire la procedura descritta di seguito per collegare i cavi della batteria.

Fase 1
BlueWalker PowerWalker VFI 1000RM LCD - Fase 1: Collegamento dei cavi della batteria - 1

Rimuovere il pannello anteriore.

Fase 2
BlueWalker PowerWalker VFI 1000RM LCD - Fase 1: Collegamento dei cavi della batteria - 2

Collegare l'ingresso AC e ricollegare i cavi della batteria

Fase 3
BlueWalker PowerWalker VFI 1000RM LCD - Fase 1: Collegamento dei cavi della batteria - 3

Installare nuovamente il pannello anteriore sull'unità

Fase 2: Connessione d'ingresso UPS

  • Collegare l'UPS alla presa a parete con massa terra. Evitare l'uso di prolunghe.
  • Per modello con 208/220/230/240VAC: il cavo è inserito nell'imballo dell'UPS.
  • Per modello con 110/115/120/127VAC: il cavo è inserito direttamente nell'UPS. La spina è tipo NEMA 5-15P per 1K e 1K-L, NEMA 5-20P per modelli 2K e 2KL.

Nota: Per modelli a bassa tensione. Controllare che il pannello LCD non è illuminato, o se illuminato segnalando il difetto di connessione. L'illuminazione avviene quando la presa non è appropriata alla connessione dell'UPS. Fare riferimento alla sezione di analisi guasti.

Fase 3: Connessione dell'UPS in uscita

  • Le prese di uscita sono di due tipi: prese programmabili e prese generali. I carichi non critici, possono essere collegati alle prese programmabili, mentre I carichi critici alle prese generali. L'UPS è programmabile: tempo più lungo per I carichi critici, tempo più corto per i carichi non critici.
  • Per UPS 3K, per accedere ai terminali d'ingresso e uscita, seguire le configurazioni sotto indicate:

a) Rimuovere il piccolo coperchio del blocco terminale interessato, nel panello posteriore b) Si consiglia di utilizzare il cavo tipo: AWG14 oppure 2.1mm 2 , mentre per le connessioni tipo NEMA, utilizzare cavo: AWG12-10 oppure 3.3mm 2 - 5.3mm 2 .
c) Al termine dei collegamenti, controllare che I cavi siamo ben fissati.
d) Riporre il piccolo coperchio, nella parte posteriore dell'UPS.

Fase 4: Connettori di comunicazione

Porta di comunicazione:

Porta USB
BlueWalker PowerWalker VFI 1000RM LCD - Porta di comunicazione: - 1

Porta RS-232
BlueWalker PowerWalker VFI 1000RM LCD - Porta di comunicazione: - 2

Slot Intelligente
BlueWalker PowerWalker VFI 1000RM LCD - Porta di comunicazione: - 3

Per tenere controllato l'UPS, tramite PC, collegare il cavo di comunicazione dal PC a una porta USB/RS-232. Con il software installato nel PC, è possibile programmare l'accensione e spegnimento dell'UPS, monitorando dal PC la condizione dell'UPS.

L'UPS è dotato dello slot intelligente per la scheda SNMP o AS400, per avere un'avanzata comunicazione o l'opzione migliore di monitorare l'UPS.

Avvertenza: la porta USB e RS-232 non possono funzionare contemporaneamente.

Fase 5: Collegamento rete

Porte per rete: Fax/telefono

BlueWalker PowerWalker VFI 1000RM LCD - Porte per rete: Fax/telefono - 1

La connessione è per una sola linea: modem, telefono o fax. IN significa l'entrata della linea di comunicazione, OUT è l'uscita del cavo, che connette: il modem, telefono o fax.

Fase 6: Abilitare e disabilitare la funzione EPO

Per funzionamento normale dell'UPS, mantenere chiuso il pin 1 e 2. Per attivare la funzione EPO, mantenere aperto 1 and pin 2.

Switch per il funzionamento dell'UPS.

Fase 7: Accendere l'UPS

Premere per 2 secondi il tasto ON/Mute, sul frontale dell'UPS.

Nota: La bateria si carica completamente nelle prime 5 di funzionamento dell'UPS. Non eseguire esperimenti di scarica batteria, durante il periodo di carica.

Fase 8: Istallare il software

Per ottimizzare il sistema di elaborazione, installare il software dell'UPS nel PC, per configurare l'UPS. Prego seguire I punti sotto indicati, per eseguire il download e l'installazione del software di monitoraggio:

  1. Entrare nel website http://www.power-software-download.com
  2. Fare click in ViewPower software e scegliere il vostro sistema operativo (OS) per trasferire il software nel vostro PC.
  3. Seguire le istruzioni monitorate sullo schermo, per installare il software.
  4. Quando si riavvia il PC, apparirà un'icona arancione di controllo, vicino a quella dell'orologio.

Fase 9: Collegamento della batteria esterna (solo per modelli lunga autonomia)

Per la connessione della bateria sterna, vedere la seguente figura.

BlueWalker PowerWalker VFI 1000RM LCD - Fase 9: Collegamento della batteria esterna (solo per modelli lunga autonomia) - 1

2.4 Sostituzione delle batterie

AVVISO: l'UPS è dotato di batterie interne che possono essere sostituite senza spegnere l'UPS o i carichi collegati (batterie di tipo "hot-swappable"). La sostituzione è un'operazione sicura che non comporta rischi di tipo elettrico.

ATTENZIONE! Prima di sostituire le batterie leggere attentamente tutte le avvertenze, le precauzioni e le note.

Nota: dopo il scollegamento dei batterie l'apparecchio non è protetto da interruzioni di corrente.

Fase 1
BlueWalker PowerWalker VFI 1000RM LCD - Sostituzione delle batterie - 1

Rimuovere il pannello anteriore.

Fase 2
BlueWalker PowerWalker VFI 1000RM LCD - Sostituzione delle batterie - 2

Scollegare i cavi delle batterie.

Fase 3
BlueWalker PowerWalker VFI 1000RM LCD - Sostituzione delle batterie - 3

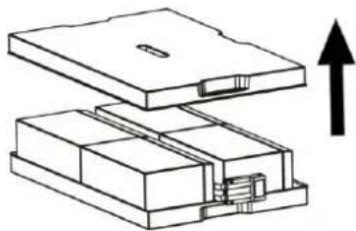

Per estrarre il pacco batterie rimuovere due viti sul pannello anteriore.

Fase 4
BlueWalker PowerWalker VFI 1000RM LCD - Sostituzione delle batterie - 4

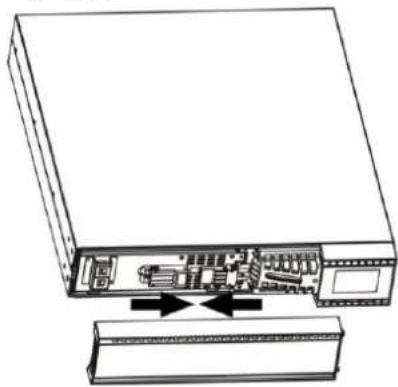

Dopo aver sostituito le batterie, installare nuovamente il pacco batterie nella posizione originale e installare le viti.

Fase 6
BlueWalker PowerWalker VFI 1000RM LCD - Sostituzione delle batterie - 5

Ricollegare i cavi della batteria.

Fase 8
BlueWalker PowerWalker VFI 1000RM LCD - Sostituzione delle batterie - 6

Installare nuovamente il pannello anteriore sull'unità.

IT

2.5. Gruppo del kit batterie (opzionale)

AVVISO: assemblare il kit di batterie prima di installarlo all'interno dell'unità UPS. Per l'assemblaggio seguire la procedura corretta per il kit batterie in uso.

Kit a 2 batterie

Fase 1: rimuovere il nastro adesivo.

Nastro Adesivo

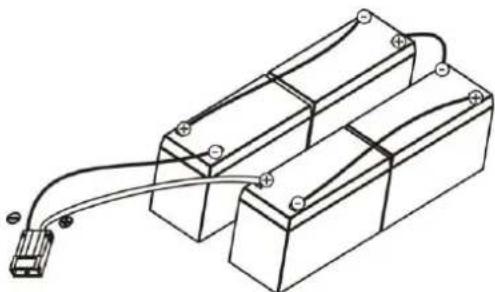

BlueWalker PowerWalker VFI 1000RM LCD - Kit a 2 batterie - 1

Fase 3: posizionare i pacchi batteria assemblati su un lato dei gusci in plastica.

BlueWalker PowerWalker VFI 1000RM LCD - Kit a 2 batterie - 2

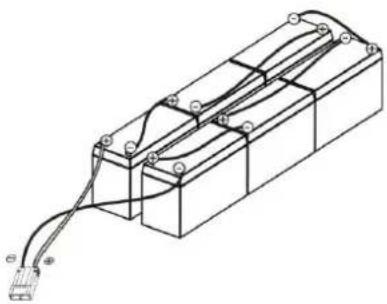

Fase 2: collegare tutti i terminali delle batterie come indicato nello schema di seguito.

BlueWalker PowerWalker VFI 1000RM LCD - Kit a 2 batterie - 3

Fase 4: coprire l'altro lato del guscio in plastica come indicato nello schema di seguito. L'assemblaggio del kit batterie è completato.

BlueWalker PowerWalker VFI 1000RM LCD - Kit a 2 batterie - 4

Fase 1: rimuovere il nastro adesivo.

Nastro adesivo Nastro adesivo

Fase 2: collegare tutti i terminali delle batterie come indicato nello schema di seguito.

BlueWalker PowerWalker VFI 1000RM LCD - Kit a 2 batterie - 6

Fase 3: posizionare i pacchi batteria assemblati su un lato dei gusci in plastica.

Fase 4: coprire l'altro lato del guscio in plastica come indicato nello schema di seguito. L'assemblaggio del kit batterie è completato.

BlueWalker PowerWalker VFI 1000RM LCD - Kit a 2 batterie - 7

BlueWalker PowerWalker VFI 1000RM LCD - Kit a 2 batterie - 8

Fase 1: rimuovere il nastro adesivo.

Nastro adesivo Nastro adesivo

Fase 2: collegare tutti i terminali delle batterie come indicato nello schema di seguito.

BlueWalker PowerWalker VFI 1000RM LCD - Kit a 2 batterie - 10

Fase 3: posizionare i pacchi batteria assemblati su un lato dei gusci in plastica.

BlueWalker PowerWalker VFI 1000RM LCD - Kit a 2 batterie - 11

Fase 4: coprire l'altro lato del guscio in plastica come indicato nello schema di seguito. L'assemblaggio del kit batterie è completato.

BlueWalker PowerWalker VFI 1000RM LCD - Kit a 2 batterie - 12

3.1. Pulsante di funzionamento

PulsanteFunzione
ON/Mute Button➤ Accende l'UPS. Tenere premuto il pulsante ON/Mute per 2 secondi, per accendere l'UPS.➤ Disattiva l'allarme: dopo che l'UPS è acceso in modo batteria, premere e tenere premuto questo pulsante per almeno 5 secondi per disattivare o attivare il sistema d'allarme. Non è udibile, in situazioni nel verificarsi di errori o avvertimenti.➤ Up key: premere questo pulsante per visualizzare la regolazione dell'impostazione precedente.➤ Commutare al modo di prova d'autoverifica: Premendo simultaneamente i pulsanti ON/Mute per 5 secondi per entrare in auto-test dell'UPS, per esaminare se modo AC, modo ECO, o modo converter.
OFF/Enter Button➤ Spegne l'UPS: Premere il pulsante per 2 secondi per spegnere l'UPS in modo batteria. UPS si pone in modo standby, alimentazione normale o in Bypass, in Bypass se premendo, questo pulsante lo permette.➤ Pulsante che conferma la selezione: premere questo pulsante per confermare l'eseguita impostazione nell'UPS.
Select Button➤ Commutazione del messaggio sull'LCD: Premere questo pulsante per cambiare il messaggio dell'LCD per la tensione e frequenza d'ingresso, tensione batteria, tensione e frequenza d'uscita. Il display segnalerà l'impostazione dopo una pausa di 10 secondi.➤ Modo d'impostazione: Premere il pulsante per 5 secondi, per entrare nel modo d'impostazione, quando l'UPS è spento.➤ Down key: premere questo pulsante per selezionare la prossima impostazione dell'UPS.
ON/Mute + Select Button➤ Commuta al modo bypass: Quando l'alimentazione dell'UPS è normale, premere simultaneamente i pulsanti ON/Mute e Select per 5 secondi e l'UPS entra in modo bypass. Questa funzione sarà inefficace quando la tensione d'ingresso è fuori tolleranza dell'accettazione.

3.2. Pannello LCD

DisplayFunzione
Informazioni del tempo di autonomia
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 2Indica il tempo di autonomia con orologio analogico.
Indica il tempo d'autonomia con orologio digitale.H: ore, M: minuti, S: secondi.
Informazioni del guasto
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 3Indica un allarme del guasto.
Indica il codice del guasto, elencati in dettaglio nella sezione 3-5.
Funzionamento senza allarmi
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 4Indica che l'allarme sonoro è disabilitato.
Informazione uscita e batteria
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 5Indica la tensione d'uscita, frequenza, o tensione batteria.Vac: tensione uscita - Vdc: tensione batteria - Hz: frequenza.
Informazioni del carico
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 6Indica il livello del carico da: 0-25%, 26-50%, 51-75%, e 76-100%.
OVER LOADIndica il sovraccarico.
[GGSZ]Indica un cortocircuito in: uscita dell'UPS o del carico allacciato.
Informazioni delle uscite programmabili
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 7Indica se le prese programmate stanno funzionando.
Informazioni sul modo operativo
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 8Indica se l'UPS è collegato alla rete.
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 9Indica che la batteria è attiva.
Indica che il circuito bypass è attivo.
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 10Indica che il modo ECO è attivo.
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 11Indica che il circuito inverter è fattivo.
Indica le prese d'uscita sono attive.
Informazioni batteria
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 12Indica il livello della batteria, da: 0-25%, 26-50%, 51-75%, e 76-100%.
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 13Indica un guasto alla batteria.
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 14Indica la bassa tensione della batteria.
Informazione tensione d'ingresso& Batteria
BlueWalker PowerWalker VFI 1000RM LCD - Pannello LCD - 15Indica la tensione d'ingresso, o frequenza, o tensione della bateria.Vac: tensione d'ingresso, Vdc: tensione batteria, Hz: frequenza d'ingresso

3.3. Allarme acustico

Modo batteriaSuono ogni 4 secondi
Batteria bassaSuono ogni secondo
OverloadDue suoni ogni secondo
GuastoSuono continuato
Modo bypassSuono ogni 10 secondi

3.4. Indicazione del display LCD

AbbreviazioniIndicazione sul DisplaySignificato
ENAENAAbile
DISDISDisabile
ESCESCInterrotto
HLSHLSForte perdita
LLSLLSBassa perdita
BATBATBatteria
CFCFConvertitore
EPEPEPO
FAFAVentilatore
TPTPTemperatura
CHCHCarica batteria

3.5. Impostazione UPS

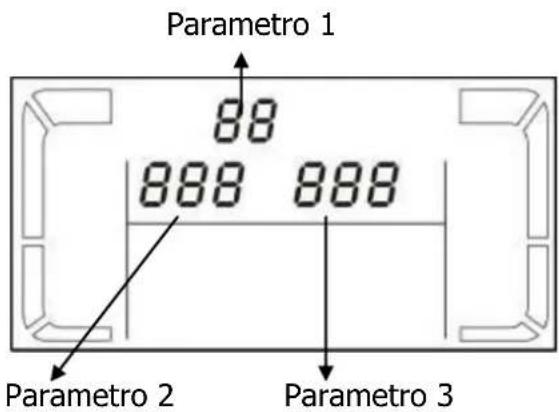

Parametro 1 88 888 888 Parametro 2 Parametro 3

Ci sono tre parametri d'impostazione dell'UPS.

Parametro 1: è un programma alternativo.

Ci sono 10 programmi da istituire. Fare riferimento alla tabella riportata di seguito.

Parametri 2 e 3: sono parametri delle scelte d'impostazione o valori per ogni programma.

● 01: Impostazione della tensione in uscita

InterfacciaImpostazione
BlueWalker PowerWalker VFI 1000RM LCD - Impostazione UPS - 2Per modello 200/208/220/230/240 VAC, si possono scegliere le seguenti tensioni d'uscita:200: indica tensione d'uscita = 200Vac208: indica tensione d'uscita = 208Vac220: indica tensione d'uscita = 220Vac230: indica tensione d'uscita = 230Vac240: indica tensione d'uscita = 240VacPer modello 100/110/150/120/127 VAC, si possono scegliere le seguenti tensioni d'uscita:100: indica tensione d'uscita = 100Vac110: indica tensione d'uscita = 110Vac115: indica tensione d'uscita = 115Vac120: indica tensione d'uscita = 120Vac127: indica tensione d'uscita = 127Vac

● 02: Convertitore Frequenza abile/disabile

InterfacciaImpostazione
BlueWalker PowerWalker VFI 1000RM LCD - Impostazione UPS - 3Parametri 2 e 3: Attiva o disattiva il modo convertitore. È possibile scegliere fra le seguenti due scelte:CF ENA: modo convertitore abilitatoCF DIS: modo convertitore disabilitato

● 03: Impostazione frequenza d'uscita

InterfacciaImpostazione
BlueWalker PowerWalker VFI 1000RM LCD - Impostazione UPS - 4Parametri 2 & 3: impostazione frequenza in uscita.È possibile impostare la frequenza iniziale in modo batteria:BAT 50: frequenza d'uscita = 50HzBAT 60: frequenza d'uscita = 60HzSe in modo convertitore, è possibile scegliere le seguenti frequenze d'uscita:FC 50: frequenza d'uscita = 50HzFC 60: frequenza d'uscita = 60Hz

● 04: ECO abilitato/disabilitato

InterfacciaImpostazione
BlueWalker PowerWalker VFI 1000RM LCD - Impostazione UPS - 5Parametro 3: Attiva o disattiva la funzione ECO. È possibile scegliere fra le seguenti due scelte:ENA: ECO modo abilitatoDIS: ECO modo disabilitato

● 05: ECO impostazione gamma voltaggio

InterfacciaImpostazione
BlueWalker PowerWalker VFI 1000RM LCD - Impostazione UPS - 6Parametro 2 e 3: Impostazione del punto accettabile ad alta tensione e bassa tensione, per il modo ECO, premendo Down key o Up key.HLS: Alta tensione con perdita del modo ECO nel parametro 2. Per 200/208/220/230/240 VAC modelli, la gamma di regolazione nel parametro 3 è: da +7V a +24V, della tensione nominale.Per 100/110/115/120/127 VAC modelli, la gamma di regolazione nel parametro 3 è: da 3 V a 12 V della tensione nominale.LLS: Bassa tensione con perdita del modo ECO nel parametro 2 Per 200/208/220/230/240 VAC, la gamma di regolazione nelparametro 3 è: da -7V a -24V della tensione nominale.Per 100/110/115/120/127 VAC, l'impostazione della tensionenel parametro 3 è: da -3V a -12V di tensione nominale.

● 06: Bypass abilitato/disabilitato quando l'UPS è OFF

InterfacciaImpostazione
BlueWalker PowerWalker VFI 1000RM LCD - ● 06: Bypass abilitato/disabilitato quando l'UPS è OFF - 1Parametro 3: Attiva o disattiva la funzione del by-pass. È possibile scegliere fra le seguenti due scelte:ENA: Bypass abilitatoDIS: Bypass disabilitato

● 07: Bypass tensione accettabile d'impostazione

InterfacciaImpostazione
BlueWalker PowerWalker VFI 1000RM LCD - ● 07: Bypass tensione accettabile d'impostazione - 1Parametro 2 e 3: Imposta il punto accettabile dell'alta e bassa tensione, per il funzionamento in modo Bypass, premendo il tasto Down key o Up key.HLS: Bypass punto ad alta tensione.Per 200/208/220/230/240 VAC:230-264: l'impostazione del punto di alta tensione nel parametro 3 è da 230Vac a 264VAC.Per 100/110/115/120/127 VAC:120-132: l'impostazione del punto di alta tensione nel parametro 3 è da 120VAC a 132Vac.LLS: by-pass punto a bassa tensione.Per i 200/208/220/230/240 VAC:170-220: l'impostazione del punto di bassa tensione nel parametro 3 è da 170Vac a 220Vac.Per 100/110/115/120/127 VAC:85-115: l'impostazione del punto di bassa tensione nel parametro 3 è da 85Vac a 115Vac.

● 08: Uscite programmabili abilitate/disabilitate

InterfacciaImpostazione
BlueWalker PowerWalker VFI 1000RM LCD - ● 08: Uscite programmabili abilitate/disabilitate - 1Parametro 3: Attiva o disattiva le uscite programmabili. ENA: Uscite programmate abilitate DIS: Uscite programmate disabilitate

● 09: Impostazione delle uscite programmabili

InterfacciaImpostazione
BlueWalker PowerWalker VFI 1000RM LCD - ● 09: Impostazione delle uscite programmabili - 1Parametro 3: Impostazione dei limiti di tempo, per il backup delle uscite programmabili.0-999: tempo d'impostazione autonomia, per carichi normali.0-999 per pochi minuti d'autonomia, per i carichi non critici, con funzionamento dell'UPS in modo batteria.

● 10: Impostacione delle uscite per carichi critici

InterfacciaImpostazione
BlueWalker PowerWalker VFI 1000RM LCD - ● 10: Impostacione delle uscite per carichi critici - 1Parametro 3: Impostazione dei limiti di tempo, per il backup delle uscite generale0-999: tempo d'impostazione autonomia, per carichi critici, de 0-999 minuti per uscite generale in modo batteria.0: Quando il valore è “0” il tempo d'autonomia sarà solo 10 secondi.999: Quando il valore è “999” il tempo d'autonomia sarà disabilitato.

● 00: Uscita dalle impostazioni

3.6. Descrizione modo operativo

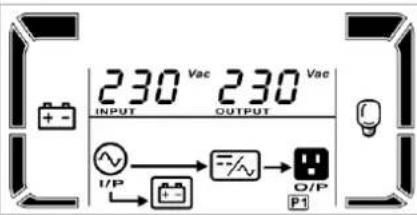

Modo operativoDescrizioneLCD display
Modo OnlineQuando la tensione d'ingresso è nella gamma di accettabilità, l'UPS fornirà la corrente alternata (CA), in uscita, pulita e stabile. Nello stesso tempo, l'UPS carica la batteria in modo online.BlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 1
Modo ECOModo di risparmio energia: Quando la tensione d'ingresso è nella gamma di tensione accettabile, l'UPS funziona in bypass, erogando la stessa tensione d'entrata, per ottenere il risparmio energetico.BlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 2
Modo conversione di frequenzaQuando la frequenza d'ingresso è a 40 Hz o 70 Hz, l'UPS può essere programmato con una costante frequenza d'uscita a 50 Hz o 60 Hz. Nel frattempo l'UPS continua a caricare la batteria, anche se funziona in questo modo.BlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 3
Modo batteriaQuando la tensione d'ingresso non è nella gamma accettabile o mancanza d'alimentazione, l'UPS emette un allarme sonoro ogni 4 secondi. L'UPS funziona in modo batteria, fino all'esaurimento dell'autonomia.BlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 4
Modo BypassQuando la tensione d'ingresso è accettabile ma, l'UPS è sovraccarico, l'UPS entra in modo bypass o valore impostato nel pannello frontale. Ogni 10 secondi, l'UPS emette un allarme sonoro.BlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 5
Modo StandbyQuando l'UPS è spento, non alimenta le uscite, però carica ugualmente la batteria.BlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 6

3.7. Codice dei difetti

Evento del guastoN° guastoIconaEvento del guastoN° guastoIcona
Non accensione01xVolt inverter basso13x
Entrata alta02xCorto inverter uscita14SHORT
Entrata bassa03xVolt batteria alta27BATT. FAULT
Entrata sbilanciata04xVolt batteria bassa28BATT. FAULT
Inverter guasto11xAlta temperatura41x
Volt inverter alto12xSovraccarico43OVER LOAD

3.8. Indicatori d'avviso

AvvisoIcona(lampeggiante)Allarme
Batteria bassaBlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 7Sondaggio ogni secondo
SovraccaricoSondaggio due volte ogni secondo
Batteria non connessaSondaggio ogni secondo
UPS sovraccaricatoBlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 8Sondaggio ogni secondo
Connessione non correttaBlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 9Sondaggio ogni secondo
Informazione dell'EPOBlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 10Sondaggio ogni secondo
Ventilatore guastoBlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 11Sondaggio ogni secondo
Alta temperaturaBlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 12Sondaggio ogni secondo
Carica batteria guastaBlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 13Sondaggio ogni secondo
Uscita in bypass per fuori gamma di tensioneBlueWalker PowerWalker VFI 1000RM LCD - Descrizione modo operativo - 14Sondaggio ogni secondo

4. Risoluzione dei problemi

Se l'UPS non funziona correttamente, prego risolvere i problemi utilizzando la tabella sotto indicata.

SintomoPossibili causeRimedio
Nessuna indicazione di allarme anche se l'alimentazione è normale.La linea AC di non è collegata bene alla rete principale di potenza.Controllare se il cavo di alimentazione d'ingresso è collegato alla rete.
La linea AC non è collegata all'entrata dell'UPS.Collegare il cavo della linea AC in entrata dell'UPS.
L'icona EP cor lampegg ogni secBlueWalker PowerWalker VFI 1000RM LCD - Risoluzione dei problemi - 1e indica layarme suonaEPO è in posizione attiva.Impostare la chiusura del circuito, per disattivare la funzione EPO.
L'icona in LCD acusticoBlueWalker PowerWalker VFI 1000RM LCD - Risoluzione dei problemi - 2eggiano avviso ndo.Sono invertiti i cavi del neutro con la linea.Ruotare la presa di alimentazione di 180°, poi connettersi all'UPS.
L'icona in LCD acusticoBlueWalker PowerWalker VFI 1000RM LCD - Risoluzione dei problemi - 3ggiano avviso ndo.La batteria interna o esterna non è collegata correttamente.Controllare la batteria se collegata correttamente.
Il guasto l'icona sul displ acusticoBlueWalker PowerWalker VFI 1000RM LCD - Risoluzione dei problemi - 4codice 27 e ante on avvisoTensione della batteria molto alta, oppure carica batteria guasto.Contattare il vostro servizio assistenza.
Il guasto l'icona sul displ acusticoBlueWalker PowerWalker VFI 1000RM LCD - Risoluzione dei problemi - 5codice 28 e ante on avvisoTensione della batteria molto bassa, oppure carica batteria guasto.Contattare il vostro servizio assistenza.
L'icona ampegg avviso s secondcBlueWalker PowerWalker VFI 1000RM LCD - Risoluzione dei problemi - 6R LOAD display, con volte ogniUPS è in sovraccaricoRimuovere il carico in eccesso, collegato all'uscita dell'UPS.
L'UPS è sovraccaricato. I dispositivi collegati all'UPS, sono alimentati direttamente dalla rete elettrica tramite il bypass.Eliminare l'eccedente dei carichi all'uscita dell'UPS.
Dopo ripetuti sovraccarichi, l'UPS è bloccato in modo Bypass. I dispositivi collegati all'UPS sono alimentati direttamente dalla rete.Eliminare l'eccesso dei carichi collegati all'UPS. Poi spegnere e riavviare l'UPS.
Il guasto mostra il codice 43 e l'icona lampegg avviso aBlueWalker PowerWalker VFI 1000RM LCD - Risoluzione dei problemi - 7CD display e intinuo.L'UPS si è spento automaticamente, per causa di sovraccarico in uscita dell'UPS.Eliminare il carico eccedente collegato all'UPS, poi riavviare l'UPS.
SintomoPossibili causeRimedio
Il guasto mostra il codice 14 e l'icona Short ampeggio in LCD display e avviso acustico continuo.L'UPS si è spento automaticamente, per causa di corto circuito, verificatosi in uscita dell'UPS.Controllare il cablaggio in uscita dell'UPS e i dispositivi collegati all'UPS, se sono in stato di corto circuito.
Il codice del guasto indica: 1, 2, 3, 4, 11, 12, 13 e 41 sul display LCD con avviso acustico continuo.Nell'UPS si è verificato un errore interno. Ci sono due possibili cause:1. Il carico è funzionante, ma direttamente dalla rete CA tramite bypass.2. Il carico non funziona per causa interna dell'UPS.Contattare il vostro servizio assistenza.
Il tempo dell'autonomia è più breve del valore nominale.La batteria non è completamente carica.Caricare le batterie per almeno 5 ore, poi verificare la capacità. Se il problema persiste, contattare il vostro sevizio assistenza.
Batteria difettosa.Contattare il vostro servizio assistenza, per sostituire la batteria.
L'icona il codice FR appaiono sul display LCD, con avviso acustico ogni secondo.La ventola è bloccata o guastaControllare il ventilatore e avvisare il vostro servizio assistenza.

5. Stoccaggio e manutenzione

Intervento

L'UPS non contiene parti utilizzabili. La batteria ha una vita di: 3 \~ 5 anni a 25 ° C di temperatura ambiente, quand devono essere sostituite, si prega di contattare il proprio servizio assistenza.

BlueWalker PowerWalker VFI 1000RM LCD - Intervento - 1

BlueWalker PowerWalker VFI 1000RM LCD - Intervento - 2

Le batterie sostituite, devono essere consegnate ad un impianto di riciclaggio o al rivenditore d'acquisto, nello stesso imballo delle batterie acquistate.

Stoccaggio

Se possibile e per sicurezza, prima dello stoccaggio caricare la batteria per 5 ore.

Conservare l'UPS in posizione verticale, in ambiente coperto, asciutto e fresco.

Durante la conservazione "stock", ricaricare la batteria in base alla seguente tabella:

Temperatura di stoccaggioFrequenza di ricaricaDurata della ricarica
-25°C - 40°COgni 3 mesi1-2 ore
40°C - 45°COgni 2 mesi1-2 ore

6. Specifiche

IT

MODELLO1000150020003000
CAPACITÁ*1000 VA / 800 W1500 VA / 1200 W2000 VA / 1600 W3000 VA / 2400 W
ENTRATA
Gamma VoltVolt trasferimento basso80 VAC/70 VAC/60 VAC/50 VAC ± 5% or 160 VAC/140 VAC/120 VAC/110 VAC ± 5%(base % carico: 100% - 80% / 80% - 70% / 70 - 60% / 60% - 0)
Volt ritorno - basso85 VAC / 75VAC / 65 VAC / 55VAC ± 5% or 170 VAC /150 VAC/ 130 VAC /120 VAC± 5%
Volt trasferimento - alto150 VAC ± 5% or 300 VAC ± 5%
Volt ritorno - alto145 VAC ± 5% or 290 VAC ± 5%
Gamma frequenza45Hz ~ 55 Hz or 56Hz ~ 65 Hz
FaseMonofase + neutro
Fattore di Potenza≥ 0.99 @ 200-230 VAC or 100-120 VAC
USCITA
Volt uscita200/208/220/230/240VAC or 100/110/115/120/127 VAC
Regolazione Volt AC± 1% (Modo batteria)
Gamma frequenza (Gamma sincronismo)48 ~ 52 Hz or 58 ~ 62 Hz
Gamma frequenza (Modo batt.)50 Hz ± 0.2 Hz or 60Hz ± 0.2 Hz
Rapporto corrente di cresta3:1
Distorsione armonica≤ 2% THD (carico lineare)8% max. (Modo batteria dello spegnimento)
Tempo trasferModo AC a BatteriaZero
Inverter a Bypass4 ms (Tipico)
Forma d'onda (Modo bateria)Sinusoidale
EFFICIENZA
Modo AC85%88%
Modo batteria83%85%
BATTERIA
Modello StandardTipo bateria12 V / 7 AH12 V / 9 AH12 V / 7 AH12 V / 9 AH
Numero3366
Tempo ricarica4 ore per carica al 90% di capacità (Tipico)
Corrente di carica1.0 A(max.)
Volt di carica41.1 VDC ± 1%82.1 VDC ± 1%82.1 VDC ±1%
Modello lunga autonomTipo bateria e numeroDipende dalle batterie esterne
Corrente di carica8.0 A(max.)
Volt di carica41.1 VDC ± 1%82.1 VDC ± 1%82.1 VDC ±1%
CARATTERISTICHE MECCANICHE
Modello StandardDimensioni, D X W X H mm480 x 438 x 88600 x 438 x 88600 x 438 x 88
Peso netto (kg)18.418.525.729
Modello lunga autonomDimensioni, D X W X H mm480 x 438 x 88600 x 438 x 88600 x 438 x 88
Peso netto (kg)11.310.714.614.8
CONDIZIONI DI FUNZIONAMENTO
Umidità relativa20-90 % RH @ 0- 40°C (senza condensa)
Livello rumore< 50dBA @ 1 metro
GESTIONE
Smart RS-232 o USBSupporta: Windows® 2000/2003/XP/Vista/2008/7, Linux, Unix, and MAC
Optional SNMPPower management from SNMP manager and web browser

* Ridurre la capacità dell'UPS al 60% in funzionamento modo convertitore di frequenza e 80% quando la tensione d'uscita è regolata a 200/208VAC.

SAI Online

Assistente manuale
Alimentato da Anthropic
In attesa del tuo messaggio
Informazioni sul prodotto

Marca : BlueWalker

Modello : PowerWalker VFI 1000RM LCD

Categoria : Inverter
