Tipo di prodotto	Televisore LED
Marca	LG
Modello	55LB674V
Dimensioni dello schermo	55 pollici (139 cm)
Risoluzione	1920 x 1080 pixel (Full HD)
Tecnologia di visualizzazione	LED LCD
Dimensioni (senza piedistallo)	124,2 x 72,4 x 4,9 cm
Dimensioni (con piedistallo)	124,2 x 78,8 x 24,0 cm
Peso (senza piedistallo)	17,1 kg
Peso (con piedistallo)	18,5 kg
Consumo elettrico (tipico)	90 W
Consumo in standby	0,3 W
Alimentazione	100-240 V, 50/60 Hz
Connettività	3 x HDMI, 2 x USB, 1 x Composite, 1 x Ethernet, Wi-Fi integrato
Funzioni Smart TV	WebOS, accesso alle applicazioni, browser internet
Ricevitore	DTT HD, Satellite, Cavo
Audio	Altoparlanti 2 x 10 W, Dolby Digital
Manutenzione e pulizia	Spegnere l'apparecchio, pulire lo schermo con un panno morbido e asciutto
Sicurezza	Utilizzare una presa di corrente con messa a terra, non esporre all'umidità
Riparabilità	Pezzi di ricambio disponibili, indice di riparabilità non comunicato

Domande frequenti - 55LB674V LG

Come collegare una console di gioco al televisore LG 55LB674V?

Collega la console a una delle porte HDMI situate sul retro del televisore. Seleziona quindi l'ingresso corrispondente utilizzando il tasto Source del telecomando.

Cosa fare se lo schermo rimane nero e il LED lampeggia?

Scollega il televisore dalla presa elettrica, attendi 60 secondi, poi ricollegalo. Se il problema persiste, verifica che il telecomando funzioni e che il televisore non sia in modalità standby.

Come regolare le impostazioni dell'immagine per una migliore resa?

Premi il tasto Menu del telecomando, quindi vai su Impostazioni > Immagine. Troverai modalità predefinite (Standard, Cinema, Sport, ecc.) e regolazioni manuali per luminosità, contrasto e nitidezza.

Come collegare il televisore a Internet?

Puoi utilizzare una connessione Wi-Fi o Ethernet. Per il Wi-Fi, vai su Impostazioni > Rete > Connessione Wi-Fi e seleziona la tua rete. Per Ethernet, collega semplicemente un cavo RJ45 alla porta corrispondente sul retro.

Il telecomando non funziona più, cosa fare?

Controlla prima le pile del telecomando. Se il problema persiste, punta il telecomando verso il sensore infrarosso (situato in basso a destra dello schermo) e premi un pulsante. Puoi anche utilizzare i pulsanti fisici sul televisore.

Come aggiornare il software del televisore?

Vai su Impostazioni > Supporto > Aggiornamento software. Il televisore cercherà automaticamente gli aggiornamenti se connesso a Internet. Segui le istruzioni a schermo per installare gli aggiornamenti.

Posso guardare video in 4K su questo televisore?

Il televisore LG 55LB674V ha una risoluzione Full HD (1080p). Può riprodurre video 4K ma li visualizzerà in qualità Full HD. Per godere del 4K, hai bisogno di un televisore compatibile Ultra HD.

Come pulire lo schermo senza danneggiarlo?

Spegni il televisore e attendi che si raffreddi. Utilizza un panno in microfibra morbido e asciutto. Non usare mai prodotti chimici, alcol o detergenti abrasivi. Pulisci delicatamente con movimenti circolari.

Come attivare il controllo parentale?

Vai su Impostazioni > Sicurezza o Controllo parentale. Potrai impostare un codice PIN e bloccare determinati canali o contenuti in base alla loro classificazione.

Qual è la distanza di visione consigliata per questo televisore?

Per un televisore 55 pollici Full HD, la distanza ideale è compresa tra 2,1 e 3,5 metri per un comfort ottimale. Adatta in base alle tue preferenze personali.

MANUALE UTENTE 55LB674V LG

Collegare il televisore all'antenna centralizzata con un cavo RF (75 Ω).

NOTA

• Utilizzare uno sdoppiatore del segnale per usare più di 2 televisori.
• Se la qualità dell'immagine è scarsa, installare correttamente un amplificatore del segnale per migliorarla.
• Se la qualità dell'immagine è scarsa con un'antenna collegata, provare a riallineare l'antenna nella direzione corretta.
• Il cavo e il convertitore dell'antenna non sono in dotazione. • Audio DTV supportato: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Collegare la TV a un'antenna satellitare e a una presa satellitare con un cavo RF satellitare (75 Ω).

Il segnale digitale audio e video viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo HDMI come mostrato nell'illustrazione di seguito.

Scegliere una porta di ingresso HDMI per il collegamento. La scelta della porta è libera.

NOTA

• Si consiglia di utilizzare il televisore con il collegamento HDMI per ottenere la migliore qualità delle immagini.
• Utilizzare un cavo HDMI™ ad alta velocità dotato dei requisiti più recenti con funzione CEC (Customer Electronics Control).
• I cavi HDMI™ ad alta velocità sono testati per trasmettere un segnale HD fino a 1080p e superiore.
• Formato audio HDMI supportato: Dolby Digital (32Khz, 44.1Khz, 48Khz), DTS (44.1Khz, 48Khz), PCM (32Khz, 44.1Khz, 48Khz, 96Khz, 192Khz)

Un dispositivo audio esterno che supporta SIMPLINK e ARC deve essere collegato tramite la porta HDMI IN 1 (ARC) o HDMI/DVI IN 1 (ARC).

Se si effettua il collegamento con un cavo HDMI ad alta velocità, il dispositivo audio esterno che supporta ARC trasmette il segnale SPDIF senza il cavo ottico aggiuntivo e supporta la funzione SIMPLINK.

Il segnale digitale video viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo DVI-HDMI come mostrato nell'illustrazione di seguito. Per trasmettere un segnale audio, collegare un cavo audio.

Scegliere una porta di ingresso HDMI per il collegamento. La scelta della porta è libera.

NOTA

• A seconda della scheda grafica in uso, la modalità DOS potrebbe non funzionare se si utilizza un cavo da HDMI a DVI.
• Quando si utilizza il cavo HDMI/DVI, è supportata solo l'interfaccia Single link.

Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno al televisore usando un cavo component come mostrato nella figura di seguito.

NOTA

- L'errato collegamento dei cavi può far sì che le immagini vengano visualizzate in bianco e nero o con colori distorti.

Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo composite come mostrato nell'illustrazione di seguito.

Mobile High-definition Link (MHL) è un'interfaccia per la trasmissione di segnali audiovisivi digitali dai cellulari ai TV.

NOTA

Collegare il telefono cellulare alla porta HDMI IN 3 (MHL) o HDMI/DVI IN 4 (MHL) per visualizzare lo schermo del telefono sul TV.

È necessario un cavo passivo MHL per collegare il TV a un cellulare.

Questa funzione è disponibile soltanto sui telefoni che supportano l'interfaccia MHL.

È possibile utilizzare alcune applicazioni tramite il telecomando.

Per alcuni cellulari che supportano la tecnologia MHL, è possibile utilizzare il telecomando magico.

Rimuovere il cavo passivo MHL dal TV quando:

- La funzione MHL è disattivata

- Il dispositivo mobile è completamente carico in modalità standby

Rimuovere il cavo passivo MHL dal TV quando:

È possibile utilizzare un sistema audio esterno opzionale al posto dell'altoparlante integrato.

Collegamento audio ottico digitale

Il segnale audio digitale viene trasmesso dal televisore su un dispositivo esterno. Collegare il dispositivo esterno e il televisore con il cavo audio ottico come mostrato nell'illustrazione di seguito.

NOTA

• Non guardare nella porta dell'uscita ottica. Guardare il raggio laser potrebbe provocare danni alla vista.
• Contenuti audio con funzione anticopia (ACP, Audio Copy Protection) possono bloccare l'uscita audio digitale.

Collegare una periferica di archiviazione USB, ad esempio una memoria flash USB, un hard disk esterno, o un lettore di schede di memoria USB al televisore e accedere al menu SmartShare per utilizzare diversi file multimediali.

NOTA

• Alcuni hub USB potrebbero non funzionare. Se una periferica USB collegata tramite un hub USB non viene rilevata, collegarla direttamente alla porta USB della TV.
• Collegarsi all'alimentazione esterna se il dispositivo USB lo richiede.

Consente la visione dei servizi codificati (a pagamento) in modalità TV digitale. Questa funzione non è disponibile in tutti i paesi.

NOTA

• Verificare che il modulo CI sia inserito nello slot della scheda PCMCIA nel verso corretto. Se il modulo non è inserito nel modo corretto, possono verificarsi danni alla TV e allo slot stesso.
• Se il TV non visualizza o riproduce alcun contenuto video e audio quando è collegata la funzione CAM (modulo di accesso condizionale) con Cl+ (Interfaccia comune plus), contattare l'operatore del servizio terrestre/via cavo/satellitare.

Consente la trasmissione del segnale delle cuffie dalla TV a un dispositivo esterno. Collegare il dispositivo esterno e la TV con le cuffie come mostrato nell'illustrazione di seguito.

NOTA

Le voci del menu AUDIO sono disabilitate se sono collegate le cuffie.

L'uscita audio ottica digitale non è disponibile se sono collegate le cuffie. Impedenza cuffie: 16 Ω

Uscita audio max delle cuffie: da 0,627

mW a 1,334 mW

Dimensioni jack per cuffia: 0,35 cm

Consente la trasmissione dei segnali audio e video da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore con il cavo Euro Scart come mostrato nell'illustrazione di seguito.

Tipo di uscitaModalitàdi ingressocorrente	AV1(Uscita TV1)
TV digitale TV digitale
TV analogica, AV	TV analogicaComponent
HDMI

1 Uscita TV: uscite segnali TV analogica o TV digitale.

NOTA

• I cavi Euro Scart devono essere schermati. - Quando si guarda il TV digitale in modalità immagini 3D, solo i segnali di uscita 2D possono passare attraverso il cavo SCART. (Solo modelli 3D) - Se si utilizza la funzione Time Machine sul TV digitale, i segnali di uscita del monitor non potranno venire trasmessi tramite il cavo SCART.

Collegare diversi dispositivi esterni al televisore e modificare la modalità di ingresso per selezionare un dispositivo esterno. Per ulteriori informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo.

È possibile collegare i seguenti dispositivi esterni: ricevitori HD, lettori DVD, VCR, sistemi audio, periferiche di archiviazione USB, PC, console per videogiochi e altri dispositivi esterni.

NOTA

• Il collegamento del dispositivo esterno può variare in base al modello.
• Collegare i dispositivi esterni al televisore a prescindere dall'ordine della porta del televisore.
• Se si registra un programma TV su un registratore DVD o VCR, accertarsi di collegare il cavo di ingresso del segnale al televisore attraverso un registratore DVD o VCR. Per ulteriori informazioni sulla registrazione, consultare il manuale fornito in dotazione con il dispositivo collegato.
• Consultare il manuale dell'apparecchiatura esterna per le istruzioni operative.
• Se si collega una console per videogiochi alla TV, utilizzare il cavo fornito con il dispositivo.
• In modalità PC, possono essere presenti interferenze relative alla risoluzione, schemi verticali, contrasto o luminosità. In caso di interferenze, modificare la modalità PC impostando un'altra risoluzione o modificando la frequenza di aggiornamento oppure regolare luminosità e contrasto sul menu IMMAGINE finché non si ottiene un'immagine nitida.
• A seconda della scheda grafica utilizzata, alcune impostazioni di risoluzione potrebbero non essere adatte alla modalità PC.

* TV LED LG include uno schermo LCD con retroilluminazione LED.

Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

Indicazioni specifiche e avvertenze per l'utilizzo di occhiali 3D in ambito domestico

L'utilizzo degli occhiali 3D è controindicato per i bambini al di sotto dei 6 anni di età.

L'utilizzo continuativo degli occhiali 3D deve in ogni caso essere limitato a un tempo massimo orientativamente pari a quello della durata di uno spettacolo cinematografico.

L'utilizzo degli occhiali 3D deve essere limitato esclusivamente alla visione di contenuti in 3D.

Gli occhiali 3D devono essere utilizzati contestualmente agli strumenti correttivi della visione (ad es., occhiali da vista/lenti a contatto), qualora abitualmente utilizzati dall'utente.

È opportuno interrompere immediatamente la visione in 3D in caso di comparsa di disturbi agli occhi o di malessere generale e, nell'eventualità di persistenza degli stessi, consultare un medico.

Gli occhiali 3D devono essere tenuti fuori dalla portata dei bambini qualora vi sia la presenza di piccole parti mobili ingeribili.

La pulizia degli occhiali 3D deve essere fatta utilizzando un panno morbido, avendo cura di rimuovere eventuale polvere prima di utilizzare il panno. Non utilizzare strumenti appuntiti, materiali abrasivi o detergere le lenti con solventi chimici o aggressivi. Per gli occhiali 3D alimentati a batteria si raccomanda, altresì, di non utilizzare prodotti a base di acqua in quanto potrebbero danneggiare le componenti elettroniche.

Nel caso si rendesse necessario procedere alla disinfezione degli occhiali, si raccomanda di procedere, quantomeno, ad un accurato lavaggio con detergenti e con disinfettanti che abbiano azione dimostrata sui microbi patogeni, anche attraverso, a titolo esemplificativo, l'utilizzo di salviette imbibite con i più comuni disinfettanti che non presentino controindicazioni per l'occhio ed i relativi annessi. Per gli occhiali 3D alimentati a batteria, data la presenza di componenti elettroniche che potrebbero essere danneggiate dalle operazioni di disinfezione, si raccomanda di non procedere con le medesime sull'occhiale. È, pertanto, controindicato l'uso promiscuo di tali occhiali 3D in caso di infezioni oculari o altre affezioni trasmissibili per contatto (a titolo meramente esemplificativo: congiuntivite, infestazioni del capo ecc...) fino alla completa scomparsa dell'infezione stessa.

Le presenti indicazioni sono da intendersi quale aggiornamento dei manuali d'uso dei prodotti "LG" a tecnologia 3D fruibile tramite occhiali, come applicabile, e ne costituiscono parte integrante e sostanziale.

INDICE

4 LICENZE

4 AVVISO PER IL SOFTWARE OPEN SOURCE

4 IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

5 ISTRUZIONI DI SICUREZZA

11 - Visione di immagini 3D (solo modelli 3D)

13 PROCEDURA DI INSTALLAZIONE

13 MONTAGGIO E PREPARAZIONE

13 Disimballaggio

17 Acquisto separato

18 Componenti e pulsanti

20 - Uso del pulsante joystick

21 Sollevamento e spostamento del TV

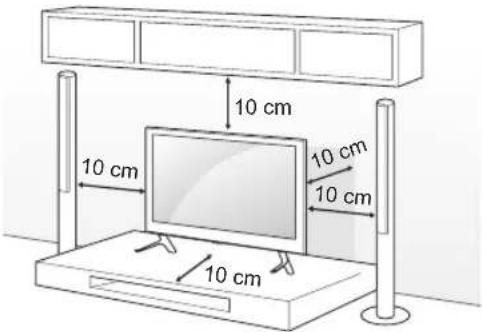

22 Montaggio su un tavolo

23 Montaggio a parete

24 Utilizzo della videocamera integrata

25 - Preparazione della videocamera integrata

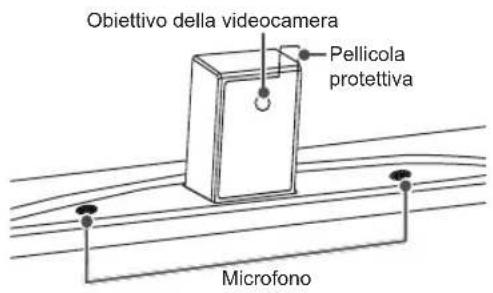

25 - Nome delle parti della videocamera integrata

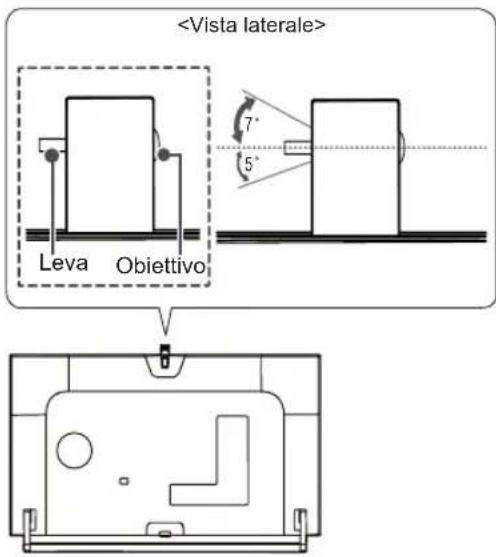

25 - Verifica dell'intervallo di ripresa della videocamera

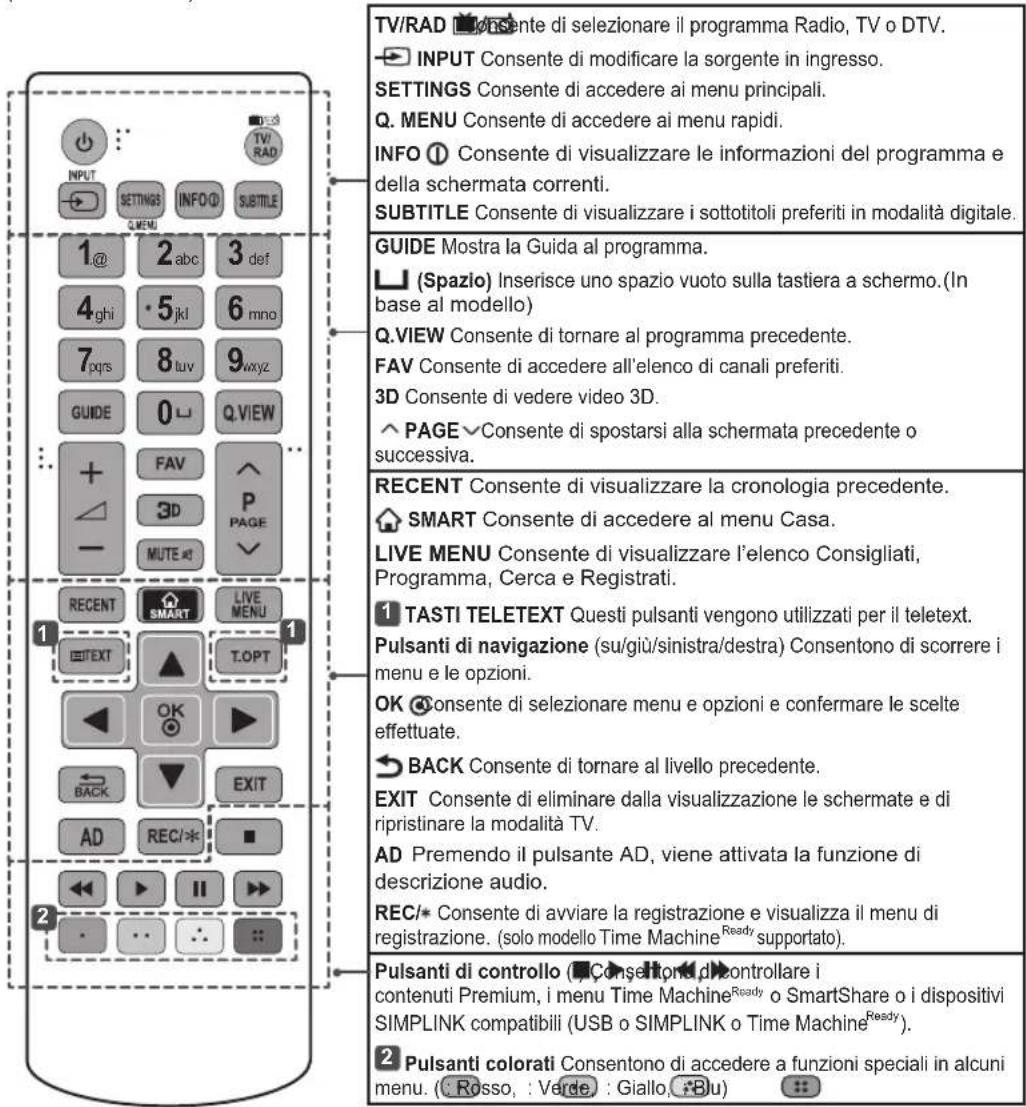

26 TELECOMANDO

28 FUNZIONI DEL TELECOMANDO MAGIC REMOTE

29 Registrazione del telecomando Magic Remote

29 Come utilizzare il telecomando Magic Remote

30 Precauzioni nell'uso del telecomando Magic Remote

30 UTILIZZO DELLA GUIDA UTENTE

31 MANUTENZIONE

31 Pulizia del televisore

31 - Schermo, cornice, telaio e supporto

31 - Cavo di alimentazione

31 RISOLUZIONE DEI PROBLEMI

32 SPECIFICHE TECNICHE

45 DIAGRAMMI A BLOCCHI

AVVISO

- Ignorando i messaggi di avviso, si corre il rischio di subire gravi lesioni fisiche o di provocare incidenti o danni letali.

ATTENZIONE

- Ignorando i messaggi di attenzione, si corre il rischio di subire lesioni fisiche minori o di danneggiare il prodotto.

NOTA

- Le note forniscono chiarimenti e informazioni su come utilizzare il prodotto in modo sicuro. Leggere le note attentamente prima di utilizzare il prodotto.

LICENZE / AVVISO PER IL SOFTWARE OPEN SOURCE

IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

LICENZE

Le licenze supportate possono variare da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il sito www.lg.com.

DOLBY.

DIGITAL PLUS

HIGH-DEFINITION MULTIMEDIA INTERFACE

HD

dts-HD

AVVISO PER IL SOFTWARE OPEN SOURCE

Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.ige.com.

In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright.

LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: [e-mail]. Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del prodotto.

IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il sito Web www.lg.com.

ISTRUZIONI DI SICUREZZA

Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto.

AVVISO

Non collocare il televisore e il telecomando nei seguenti ambienti:

- In un luogo esposto alla luce diretta del sole

- In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno

- Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore

- Vicino a piani cottura o umidificatori, dove è facilmente esposto a vapore o schizzi di olio

- In un'area esposta alla pioggia o al vento

- Vicino a contenitori d'acqua, ad esempio vasi

Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.

Non posizionare il prodotto in un luogo soggetto alla polvere.

Ciò potrebbe costituire rischio di incendio.

La presa di rete rappresenta il dispositivo di scollegamento. La presa deve essere facilmente raggiungibile.

Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere.

L'eccesso di umidità può provocare scosse elettriche.

Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.)

Si potrebbero subire scosse elettriche o lesioni.

Inserire completamente il cavo di alimentazione.

Se il cavo di alimentazione non viene inserito completamente, si potrebbe verificare un incendio.

Accertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore.

Ciò potrebbe costituire rischio di incendio o di scosse elettriche.

Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione.

Ciò potrebbe costituire rischio di scosse elettriche o incendio.

	Piegare il cavo dell'antenna tra l'interno e l'esterno dell'edificio per impedire l'ingresso di gocce di pioggia.L'acqua può danneggiare il prodotto e provocare scosse elettriche.
	Quando si monta il televisore sulla parete, assicurarsi di non far passare il cavo di alimentazione e quello dell'antenna dietro al televisore.Ciò potrebbe costituire rischio di incendio o di scosse elettriche.
	Non collegare troppi dispositivi elettrici a una singola presa multipla.Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento.
	Attenzione a non far cadere il prodotto quando si collegano dispositivi esterni.Ciò potrebbe causare lesioni alle persone o danni al prodotto.
	Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori dalla portata dei bambini.Il materiale antiumidità è nocivo, se ingerito. Se accidentalmente ingerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori dalla portata dei bambini.
	Impedire ai bambini di arrampicarsi o appendersi al televisore.Il prodotto potrebbe cadere e provocare gravi lesioni.
	Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle.In caso di ingestione delle batterie, rivolgersi immediatamente a un medico.
	Non inserire un conduttore (ad esempio un bastoncino metallico) su una delle estremità del cavo di alimentazione mentre l'altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserito nella presa a muro.Si potrebbero subire scosse elettriche.(in base al modello)
	Non collocare o conservare sostanze infiammabili vicino al prodotto.L'incauta manipolazione di sostanze infiammabili può causare esplosioni o incendi.
	Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastoncini o fil di ferro né oggetti infiammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini.Possono verificarsi scosse elettriche, incendi o lesioni fisiche alle persone. Se un oggetto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza.
	Non spruzzare acqua sul prodotto né pulirlo con prodotti infiammabili (solventi o benzene). Possono verificarsi incendi o scosse elettriche.

	Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del prodotto e sullo schermo.Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso.
	Non toccare mai il prodotto o l'antenna durante un temporale.Si potrebbero subire scosse elettriche.
	In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e ventilare.Una scintilla potrebbe provocare un incendio o ustioni.
	Non disassemblare, riparare o modificare il prodotto a propria discrezione.Vi è il rischio di provocare incendi o scosse elettriche.Rivolgersi al centro di assistenza per effettuare il controllo, la taratura o le riparazioni del caso.
	Se si verifica una delle seguenti circostanze, scollegare immediatamente il prodotto dall'alimentazione e contattare il centro di assistenza di zona.- Il prodotto ha subito un urto- Il prodotto è stato danneggiato- Oggetti estranei sono caduti dentro il prodotto- Il prodotto produce fumo o odori straniVi è il rischio di scosse elettriche o incendio.
	Se si prevede di non utilizzare il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto.I depositi di polvere possono provocare incendi, mentre l'usura dell'isolamento può provocare perdite di elettricità, scosse elettriche o incendi.
	L'apparecchio non deve essere esposto a gocce o spruzzi di acqua; oggetti contenenti liquidi, quali vasi, non devono essere posizionati sull'apparecchio.
Non installare il prodotto a una parete se quest'ultima è esposta a olio o paraffina liquida.Il prodotto potrebbe danneggiarsi o cadere.

ATTENZIONE

Installare il prodotto in un luogo privo di onde radio.

Tra un'antenna esterna e le linee elettriche deve esserci una distanza sufficiente a impedire che la prima tocchi le seconde anche in caso di caduta dell'antenna, per evitare il rischio di scosse elettriche.

Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate. Evitare inoltre luoghi soggetti a vibrazione o in cui il prodotto non sia sostenuto appieno. In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso.

Se si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.

Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzare la staffa per montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere.

Utilizzare solo gli accessori specificati dal produttore.

Per l'installazione dell'antenna, rivolgersi a personale qualificato. Tale operazione può comportare il rischio di incendio o di scosse elettriche.

Quando si guarda la televisione, si raccomanda di mantenere una distanza di almeno 2-7 volte la lunghezza della diagonale dello schermo. Guardando la TV per periodi prolungati si può avere un effetto di visione sfocata.

Utilizzare solo il tipo di batterie indicato. In caso contrario, il telecomando potrebbe subire danneggiamenti.

Non utilizzare batterie vecchie e nuove contemporaneamente. Ciò potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse.

Non esporre le batterie a calore eccessivo, quindi tenerle lontano dalla luce diretta del sole, camini aperti e stufe elettriche.

NON inserire batterie non ricaricabili nel dispositivo di ricarica.

Verificare che non vi siano oggetti tra il telecomando e il sensore.

La luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, oscurare la stanza.

Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle persone o danneggiamento del prodotto stesso.

Evitare di spegnere il prodotto scollegando il cavo dalla presa a muro. (Non usare la spina come interruttore.) Potrebbero verificarsi errori meccanici o scosse elettriche.

Seguire le istruzioni di installazione riportate di seguito per evitare il surriscaldamento del prodotto.

- Collocare il prodotto a una distanza minima di 10 cm dalla parete.

• Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile).
• Non installare il prodotto su un tappeto o su un cuscino.
• Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda.

In caso contrario, si rischia un incendio.

Dopo aver guardato a lungo il televisore, evitare di toccare le aperture per la ventilazione poiché potrebbero essersi surriscaldate. Questo comportamento non influisce sul funzionamento o sulle prestazioni del prodotto.

Esaminare periodicamente il cavo dell'apparecchio e se sono visibili danni o segni di usura, scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato.

Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa.

Ciò potrebbe costituire rischio di incendio.

Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intrecciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparecchio.

Non premere con forza sul pannello con la mano od oggetti affilati, ad esempio unghie, matite o penne e non graffiarlo.

Evitare di toccare lo schermo o di premere su di esso con le dita troppo a lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.

Quando si pulisce il prodotto e i suoi componenti, scollegare prima il cavo di alimentazione e utilizzare un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzare panni bagnati. Non utilizzare mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili che possono danneggiare il prodotto e il suo pannello.

Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura).

Finché l'unità è collegata alla presa elettrica, non è scollegata dalla sorgente di alimentazione nemmeno se viene spenta utilizzando l'interruttore.

Per scollegare il cavo, afferrare la spina e tirare.

Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio.

Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento.

In caso contrario, vi è il rischio di danneggiare il televisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.

	A causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone.In caso contrario, si possono subire lesioni.
	Contattare il centro servizi una volta l'anno per pulire le parti interne del prodotto.La polvere accumulata può causare danni meccanici.
	Per l'assistenza, rivolgersi a personale qualificato. È necessario rivolgersi all'assistenza se l'apparecchio è in qualsiasi modo danneggiato, ad esempio in caso di danni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentalmente all'interno dell'apparecchio, esposizione a pioggia o umidità, funzionamento non regolare o cadute.
	Se il prodotto risulta freddo al fatto, si potrebbe verificare un leggero "tremolio" all'accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.
	Pannello è un prodotto ad alta tecnologia con risoluzione da due a sei milioni di pixel. È possibile vedere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm.Ciò non indica un malfunzionamento e non incide sulle prestazioni e l'affidabilità del prodotto.Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.
	la luminosità e il colore del pannello possono differire a seconda della posizione di visione (sinistra/destra/alto/basso).Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento.

Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolungato, può danneggiare lo schermo producendo un effetto noto come "persistenza delle immagini". La garanzia non copre il prodotto per questo tipo di danno.

Evitare di visualizzare un'immagine fissa sullo schermo del televisore per un periodo prolungato (2 o più ore per un LCD, 1 ora o più per un televisore al plasma). Inoltre, se si guarda a lungo il TV utilizzando il formato 4:3, può prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello.

Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.

Suoni e rumori prodotti dal televisore

"Crack": il crack che si avverte quando si guarda o si spegne il televisore è generato dalla contrazione termica della plastica causata dalla temperatura e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto. Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.

Non utilizzare dispositivi elettrici ad alta tensione accanto al TV (ad esempio Dissuasore elettrico antizanzare) Ciò può provocare un malfunzionamento del prodotto.

Visione di immagini 3D (solo modelli 3D)

AVVISO

Ambiente di visione

- Tempo di visione - Quando si guardano contenuti 3D, fare una pausa di 5-15 minuti ogni ora. La visione prolungata di contenuti 3D può causare mal di testa, vertigini, senso di stanchezza o affaticamento degli occhi.

Persone con crisi convulsive da fotosensibilizzazione o malattia cronica

• Alcuni utenti possono essere soggetti a crisi o altri sintomi anomali quando sono esposti a luci lampeggianti o motivi particolari presenti nei contenuti 3D.
• Evitare di guardare video 3D se si avverte nausea, in gravidanza e/o se si soffre di una malattia cronica come l'epilessia, un disturbo cardiaco o della pressione sanguigna, ecc.
• La visione di contenuti 3D è sconsigliata se si soffre di cecità stereoscopica o anomalia stereoscopica. In questi casi, le immagini possono apparire doppie e la visione può risultare fastidiosa.
• Se si soffre di strabismo, ambliopia (vista debole) o astigmatismo, è possibile che si abbia qualche difficoltà a percepire la profondità e che ci si senta facilmente affaticati per le immagini doppie. È consigliabile fare delle pause più frequenti rispetto a quelle normalmente prescritte a un adulto normale.
• Se la vista è diversa tra i due occhi, fare un esame degli occhi prima di guardare contenuti 3D.

Sintomi per i quali la visione di contenuti 3D è sconsigliata o richiede frequenti pause

• Evitare di guardare contenuti 3D se ci si sente stanchi per mancanza di sonno, lavoro eccessivo o per aver bevuto alcolici.
• Se si avverte stanchezza, interrompere l'uso o la visione di contenuti 3D e riposarsi finché i sintomi scompaiono.
• Se i sintomi persistono, consultare il medico. I sintomi includono mal di testa, dolore agli occhi, nausea, palpitazioni, vista sfocata, fastidio, sdoppiamento delle immagini, problemi di visione o affaticamento.

ATTENZIONE

Ambiente di visione

• Distanza di visione

- Quando si guardano contenuti 3D, mantenere una distanza pari almeno al doppio della lunghezza diagonale dello schermo. Se la visione dei contenuti 3D non risulta confortevole, allontanarsi ulteriormente dal televisore.

Età di visione

- Bambini

• Per i bambini di età inferiore a 6 anni, l'uso o la visione di contenuti 3D è proibita.
• I bambini di età inferiore a 10 anni possono manifestare segni di iperattività e sovreccitazione poiché le loro funzioni visive sono ancora in fase di sviluppo (ad esempio possono provare a toccare lo schermo o a saltarvi dentro). Prestare particolare attenzione ai bambini quando guardano contenuti 3D e non lasciarli soli.
• I bambini hanno una disparità binoculare (che crea le immagini 3D) maggiore rispetto agli adulti poiché la distanza tra i loro occhi è minore di quella di un adulto. Pertanto essi percepiscono per la stessa immagine 3D una profondità stereoscopica maggiore in confronto a un adulto.

- Ragazzi

- I ragazzi di età inferiore a 19 anni possono reagire in modo sensibile a causa della stimolazione luminosa dei contenuti 3D. Avvertirli di non guardare contenuti 3D a lungo quando sono stanchi.

- Persone anziane

- Le persone anziane possono percepire meno l'effetto 3D rispetto alle persone giovani. Non sedere più vicino al televisore di quanto consigliato.

Precauzioni nell'uso degli occhiali 3D

• Usare solo occhiali 3D LG. In caso contrario, potrebbe non essere possibile vedere i video 3D correttamente. • Non usare occhiali 3D in sostituzione di occhiali comuni, da sole o protettivi. • L'uso di occhiali 3D modificati può causare affaticamento degli occhi o distorsione delle immagini.
• Non tenere gli occhiali 3D in ambienti con temperature molto basse o molto alte per evitare che possano deformarsi.
• Gli occhiali 3D sono fragili e si graffiano facilmente. Utilizzare sempre un panno morbido e pulito per detergere e lenti. Non utilizzare oggetti appuntiti sulle lenti degli occhiali 3D per evitare di graffiarle e non utilizzare sostanze chimiche per pulirle.

NOTA

• Il televisore raffigurato nell'immagine può essere diverso da quello in uso.
• Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato in questo manuale.
• I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati.
• In futuro possono essere aggiunte nuove funzioni al televisore.
• Il televisore può essere posto in modalità standby per ridurre il consumo energetico. Spegnere il televisore se si prevede di non guardarlo per un periodo prolungato. In tal modo si risparmierà energia elettrica.
• È possibile ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'immagine. In tal modo si riducono anche i costi complessivi di funzionamento.

PROCEDURA DI INSTALLAZIONE

1. Aprire la confezione e verificare che tutti gli accessori siano inclusi. 2. Collegare il supporto al televisore. 3. Collegare un dispositivo esterno al televisore. 4. Verificare che la connessione di rete sia disponibile.

È possibile utilizzare le funzioni di rete TV solo quando viene stabilita la connessione di rete.

* Se il televisore viene acceso per la prima volta dopo essere stato spedito dalla fabbrica, l'inizializzazione potrebbe richiedere alcuni minuti.

MONTAGGIO E PREPARAZIONE

Disimballaggio

Verificare che nella confezione siano presenti i seguenti elementi. Se manca qualche accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi.

ATTENZIONE

• Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata.
• I danni o lesioni provocati da prodotti pirata non sono coperti dalla garanzia.
• Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.

NOTA

• Gli elementi forniti con il prodotto potrebbero variare in base al modello.
• Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in caso di aggiornamento delle funzioni del prodotto.
• Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Se il cavo USB o la memory stick USB non sono compatibili con la porta USB del televisore, usare un cavo di estensione che supporta l'USB 2.0.

*A ≤ 10 mm

*B ≤ 18 mm

Il telecomando non è incluso per tutti i mercati.

(Vedere pag. 26, 27)

La quantità di occhiali 3D varia a seconda del modello o del Paese.

(Vedere pag. A-10, A-11)

(Vedere pag. A-10, A-11)

Cavo di alimentazione (in base al modello)

Viti del supporto

2EA, M4 x L20 (Solo 32/39LB65**-ZE/ZN) 4EA, M4 x L20 (Solo 32LB65**-ZA/ZK) (Vedere pag. A-3, A-4, A-5)

Viti del supporto

4EA, M4 x L14 (Solo LB63**, 39LB65**-ZA/ZK, 42/47/50/55/60/70LB65**, LB67**, LB68**, LB69**, LB70**, LB72**, LB73**) 8EA, M4 x L14 (Solo LB86**, LB87**) (Vedere pag. A-3, A-4, A-6, A-7, A-9)

Viti del supporto

4EA, M4 x L20

(Solo LB63**-ZU, LB65**-ZE/ZN)

(Vedere pag. A-4, A-5)

Viti del supporto

4EA, M4 x L10

(Solo LB67**-ZH, LB68**-ZF, LB70**, LB72**, LB73**-ZD/ZE)

(Vedere pag. A-6)

Gommino di protezione

2EA

(Solo LB63**-ZU, LB65**-ZE/ZN)

(Vedere pag. A-8)

Base del supporto

(Solo LB63**-ZA, 32/39/42/47/50/55LB65**-ZA)

(Vedere pag. A-3)

Base del supporto

(Solo LB63**-ZL, LB65**-ZK) (Vedere pag. A-4)

Corpo del supporto / Base del supporto

(Solo LB63**-ZU, LB65**-ZE/ZN)

(Vedere pag. A-4, A-5)

(Corpo del supporto / Base del supporto)

Vista anteriore supporto

(Solo LB67**-ZH, LB68**-ZF, LB70**, LB72**, LB73**-ZD/ZE)

(Vedere pag. A-6)

Sostegno del supporto

(Solo LB67**-ZH, LB68**-ZF, LB70**, LB72**, LB73**-ZD/ZE)

(Vedere pag. A-6)

(Vedere pag. A-7, A-9)

Sostegni per Sound Bar

(Vedere pag. A-8, A-9)

Cavo Component generico

Cavo Composito generico

(Vedere pag. A-22, A-24)

Cavo Scart generico

Staffa per montaggio a parete

2EA

(Solo 42LB63**, 42LB65**)

(Vedere pag. 24)

Acquisto separato

Gli elementi acquistati separatamente possono subire cambiamenti o modifiche senza preavviso ai fini del miglioramento della qualità.

Per acquistare questi articoli, contattare il proprio rivenditore.

I dispositivi funzionano solo con alcuni modelli.

AG-F***DP	AG-F***	AN-MR500
Occhiali Dual play	Occhiali 3D Cinema	Telcomando Magic Remote
AN-VC5**
Telecamera per videochiamate	Dispositivo audio LG	Tag on

Compatibilità	LB63** LB65**		LB67**, LB68**, LB69**, LB70**, LB72**, LB73**, LB86**	LB87**
AG-F***DP Occhiali Dual play		...
AG-F*** Occhiali 3D Cinema		...
AN-MR500 Telcomando Magic Remote	...
AN-VC5** Telecamera per videochiamate	...
Dispositivo audio LG	...
Tag On	...

Il nome del modello o il design può cambiare in base all'aggiornamento delle funzioni del prodotto, al produttore e alle politiche.

Componenti e pulsanti

Tipo A : LB63**-ZA, LB65**-ZA Tipo B : LB63**-ZL, LB65**-ZK

Tipo C : LB63**-ZU, LB65**-ZE/ZN Tipo D : LB67**-ZA/ZB/ZC/ZF, LB68**-ZD,

LB69**, LB73**-ZA

1 Sensore intelligente - Consente di regolare la qualità dell'immagine in base all'ambiente circostante. 2 Pulsante joystick - Questo pulsante si trova sotto lo schermo del TV.

NOTA

- È possibile impostare la spia del logo LG o la spia dell'indicatore di alimentazione selezionando Generale nei menu principali. (in base al modello)

Uso del pulsante joystick

È possibile attivare le funzioni del TV premendo o spostando il pulsante joystick verso l'alto, verso il basso, a destra o a sinistra.

Funzioni di base

	Accensione	Quando il TV è spento, posizionare il dito sul pulsante joystick, premere una volta, quindi rilasciare il pulsante.
	Spegnimento	Quando il TV è acceso, posizionare il dito sul pulsante joystick e tenere premuto per alcuni secondi, quindi rilasciare il pulsante.
	Controllo volume	Se si posiziona il dito sopra il pulsante joystick, è possibile regolare il livello del volume spostandolo verso sinistra o desta.
	Controllo programmi	Se si posiziona il dito sopra il pulsante joystick, è possibile scorrere fra i programmi salvati spostandolo verso l'alto o verso il basso.

NOTA

- Se si tiene il dito sul pulsante joystick e lo si sposta verso l'alto, il basso, a destra o a sinistra, fare attenzione a non premere il pulsante joystick. Se si preme prima il pulsante joystick, non è possibile regolare il volume e i programmi salvati.

Regolazione del menu

Quando il TV è acceso, premere una volta il pulsante joystick.

È possibile regolare gli elementi del menu (◇ ✗) spostando il pulsante joystick verso destra o sinistra.

		TV spenta Consente di spegnere il TV.
		Chiudi Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV.
		Ingresso Consente di modificare la sorgente in ingresso.

Sollevamento e spostamento del TV

Prima di sollevare o spostare il televisore, leggere le seguenti indicazioni per evitare di graffiare o danneggiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni.

ATTENZIONE

- Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo.

• Si consiglia di spostare il televisore nella scatola o con il materiale di imballaggio originale.
• Prima di sollevare o spostare il televisore, scollegare il cavo di alimentazione e tutti i cavi.
• Quando si afferra il televisore, lo schermo deve essere rivolto dall'altro lato per evitare danni.

- Afferrare saldamente la parte superiore ed inferiore della cornice del televisore. Fare attenzione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.

• Per trasportare un televisore di grandi dimensioni occorrono 2 o 3 persone. - Durante il trasporto, tenere il televisore come mostrato nell'illustrazione di seguito.

• Durante il trasporto, non esporre il televisore a oscillazioni o eccessive vibrazioni.
• Durante il trasporto, tenere il televisore diritto, non ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra.
• Evitare di esercitare una pressione eccessiva poiché si potrebbe piegare/incurvare il telaio e, di conseguenza, danneggiare lo schermo.
• Durante l'utilizzo del TV, prestare attenzione a non danneggiare il pulsante joystick sporgente.

Montaggio su un tavolo

1 Sollevare ed inclinare il televisore in posizione verticale su un tavolo.

- Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata.

2 Collegare il cavo di alimentazione alla presa a muro.

ATTENZIONE

- Non posizionare il televisore vicino a fonti di calore, in quanto ciò potrebbe causare un incendio o danni.

Utilizzo del sistema di sicurezza Kensington

(Funzione non disponibile su tutti i modelli.)

L'immagine mostrata qui può essere diversa dal televisore in uso.

Il connettore del sistema di sicurezza Kensington è situato sul retro del televisore. Per ulteriori informazioni sull'installazione e l'utilizzo, consultare il manuale fornito in dotazione con il sistema di sicurezza Kensington o visitare il sito http://www.kensington.com.

Collegare il cavo del sistema di sicurezza Kensington tra il televisore ed un tavolo.

Fissaggio della TV alla parete

(Funzione non disponibile su tutti i modelli.)

1 Inserire e fissare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore.

- Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli.

2 Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore. 3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta. Assicurarsi di mantenere la corda orizzontale con la superficie piatta.

ATTENZIONE

- Impedire ai bambini di arrampicarsi o aggrapparsi al televisore.

NOTA

• Utilizzare un piano o un mobile sufficientemente grandi e robusti da sostenere correttamente il televisore
• Staffe, bulloni e corde non sono forniti. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.

Montaggio a parete

Montare attentamente la staffa per il montaggio a parete opzionale sul retro del televisore e fissare la staffa su una parete solida perpendicolare al pavimento. Per fissare il televisore su altri materiali da costruzione, contattare il personale qualificato.

LG consiglia di far eseguire il montaggio a parete da un installatore qualificato esperto.

Si consiglia di utilizzare la staffa per il montaggio a parete di LG.

Se la staffa per montaggio a parete di LG non viene utilizzata, servirsi di una staffa per montaggio a parete che consenta una corretta installazione del dispositivo alla parete, lasciando lo spazio adeguato per il collegamento a dispositivi esterni.

Accertarsi di utilizzare viti e staffe per il montaggio a parete conformi agli standard VESA. Le dimensioni standard per i kit di montaggio a parete sono descritti nella seguente tabella.

Acquisto separato (Staffa per montaggio a parete)

Modello	32/39LB65**	42/47/55LB63**42/47/50/55LB65**49/55LB86**49/55LB87**
VESA (A x B)	200 x 200	400 x 400
Vite standard	M6 M6
Numero di viti	4	4
Staffa per montaggio a parete	LSW240BMSW240	LSW440BMSW240
Modello	60LB65**42/47/50/55LB67**42/47/55/60/65LB68**42/47/55LB69**42/47/55LB70**42/47/55/60/65LB72**42/47/55/60/65LB73**60LB86**60LB87**	70LB65**
VESA (A x B)	400 x 400 600 x	400
Vite standard	M6 M8
Numero di viti	4	4
Staffa per montaggio a parete	LSW440B LSW640B

Staffa per montaggio a parete
MSW240	LSW240B	SW440B	LSW640B

ATTENZIONE

• Scollegare l'alimentazione prima di spostare o installare il televisore. In caso contrario, si rischiano scosse elettriche.
• Se si installa il TV al soffitto o su una parete inclinata, potrebbe cadere e causare gravi lesioni.

Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato.

• Non serrare eccessivamente le viti per evitare danni al televisore e rendere nulla la garanzia.
• Utilizzare le viti e i supporti a parete conformi agli standard VESA. Gli eventuali danni o lesioni causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti dalla garanzia.

NOTA

• Utilizzare le viti elencate nelle specifiche delle viti conformi agli standard VESA.
• Il kit per il montaggio a parete include un manuale di installazione e i componenti necessari.
• La staffa per montaggio a parete è un accessorio opzionale. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.
• La lunghezza delle viti può variare in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata.
• Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete.
• Se si collega al TV una staffa per montaggio a parete, inserire i distanziali per il montaggio a parete nei fori per montaggio a parete del TV per regolarne l'angolazione verticale. (Solo 42LB63**, 42LB65**)

Staffa per montaggio a parete

Utilizzo della videocamera integrata

(Solo LB87**)

È possibile effettuare una videochiamata con Skype o utilizzare la funzione di rilevamento del movimento utilizzando la videocamera integrata del televisore. Questo TV non supporta l'uso di una telecamera esterna.

NOTA

• Prima di utilizzare la telecamera integrata, è importante ricordare che l'utente è legalmente responsabile dell'uso, corretto e non, della telecamera conformemente alle legislazioni nazionali in materia, inclusa la legislazione di natura penale.
• Le legislazioni in materia includono la legge sulla tutela dei dati personali che regola il trattamento e il trasferimento delle informazioni personali e la legge che regola il controllo tramite telecamera dei luoghi di lavoro e di altri luoghi.
• Quando si utilizza la telecamera integrata, evitare situazioni potenzialmente censurabili, illegali o immorali. In aree diverse da luoghi pubblici o in occasioni diverse da eventi pubblici, potrebbe essere necessario chiedere il permesso di fotografare. Si consiglia di evitare le seguenti situazioni:

(1) Non utilizzare la telecamera in aree in cui ne è generalmente proibito l'uso quali bagni pubblici, spogliatoi, camerini e zone di sicurezza.

(2) Non utilizzare la telecamera quando l'uso costituisce una violazione della privacy. (3) Non utilizzare la fotocamera quando l'uso costituisce una violazione delle regolamentazioni e delle leggi pertinenti.

Preparazione della videocamera integrata

1 Abbassare la videocamera integrata quando non viene utilizzata.

NOTA

- Rimuovere la pellicola di protezione prima di utilizzare la videocamera integrata.

2 È possibile regolare l'angolazione della videocamera utilizzando la leva di regolazione dell'angolazione sul retro della videocamera integrata.

3 Abbassare la videocamera integrata quando non viene utilizzata.

Nome delle parti della videocamera integrata

Verifica dell'intervallo di ripresa della videocamera

1 Premere il pulsante (Casa) sul telecomando per visualizzare il menu Casa. 2 Selezionare Videocamera, quindi premere il pulsante Rotella (OK).

NOTA

- La distanza ottimale dalla videocamera per l'uso della funzione di rilevamento del movimento è compresa tra 1,5 e 4,5 m.

TELECOMANDO

Le descrizioni nel presente manuale si basano sui pulsanti del telecomando.

Leggere attentamente il presente manuale e utilizzare correttamente il televisore.

Per sostituire le batterie, aprire il coperchio del vano batterie, inserire le batterie (AAA da 1,5 V) rispettando le polarità Ⓔ come indicato dall'etichetta all'interno del vano e chiudere il coperchio.

Per rimuovere le batterie, eseguire la procedura di installazione all'inverso.

ATTENZIONE

• Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando. • Il telecomando non è incluso per tutti i mercati.

Accertarsi di puntare il telecomando verso il sensore sul televisore.

(In base al modello)

(In base al modello)

FUNZIONI DEL TELECOMANDO MAGIC REMOTE

Articolo non incluso in tutti i modelli.

Quando viene visualizzato il messaggio "Batteria telecomando Magic Remote quasi scarica. Sostituire batteria.", sostituire la batteria.

Per sostituire le batterie, aprire il coperchio del vano batterie, sostituire le batterie (AA da 1,5 V) facendo corrispondere le estremità + ai simboli presenti all'interno del vano e chiudere il coperchio. Accertarsi di indirizzare il telecomando verso il relativo sensore sul televisore.

Per rimuovere le batterie, eseguire le operazioni di installazione in senso inverso.

ATTENZIONE

- Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.

Consente di accendere o spegnere la TV.

Pulsanti di navigazione

(su/giù/sinistra/destra) Premere i pulsanti su, giù, sinistra o destra per scorrere il menu. Se si premono i tasti △, ▽ o ▶ ◀ mentre è in uso il puntatore, il puntatore scompare dallo schermo e il Telecomando magico funziona come un telecomando normale. Per visualizzare nuovamente il puntatore sullo schermo, scuotere il Telecomando magico a destra e a sinistra.

Rotella (OK)

Premere il centro del pulsante Wheel per selezionare un menu. È possibile cambiare programmi o canali utilizzando il pulsante rotellina.

Pulsanti colorati

Consentono di accedere a funzioni speciali in alcuni menu.

Rosso, Verde :

Giallo, Blu

Consente di regolare il livello del volume.

(Indietro)

Consente di tornare al livello precedente.

(Casa)

Consente di accedere al menu Casa.

(USCITA da LIVE)

Consente il passaggio tra trasmissione (antenna) e i diversi ingressi.

(Voice recognition)

(in base al modello)

Consente di scorrere i programmi salvati o i canali.

123 / INPUT

Consente di visualizzare il telecomando schermo.

* Consente di accedere al menu del telecomando universale. (in base al modello) * Premere e mantenere premuto il tasto V/INPUT per visualizzare sullo schermo il menù degli ingressi per selezionare le periferiche esterne collegate al TV.

3D

Viene utilizzato per la visione di video 3D. (in base al modello)

(MUTO)

Consente di disattivare tutti i suoni.

* Tenendo premuto il pulsante, viene attivata la funzione di descrizione audio. (in base al modello)

Riconoscimento vocale (in base al modello)

Per utilizzare la funzione di riconoscimento vocale è necessaria una connessione di rete.

1. Premere il pulsante per il riconoscimento vocale.
2. Pronunciare il contenuto che si desidera quando viene visualizzata la finestra relativa alla voce nella parte sinistra dello schermo del TV.
3. Il riconoscimento vocale potrebbe non riuscire se si parla troppo rapidamente o troppo lentamente.
4. Utilizzare il Telecomando magico a una distanza non superiore a 10 cm dal volto.
5. La velocità di riconoscimento può variare in base alle caratteristiche dell'utente (voce, pronuncia, intonazione e velocità) e all'ambiente (rumore e volume del TV).

Registrazione del Telecomando magico

Registrazione del Telecomando magico

Per utilizzare il Telecomando magico, associarlo al TV.

1. Inserire le batterie nel Telecomando magico e accendere il TV. 2. Puntare il Telecomando magico in direzione del TV e premere il tasto Rotella (OK) del telecomando.

» Se la registrazione del Telecomando magico con il TV non riesce, riprovare dopo aver spento e riacceso il TV.

Annullamento della registrazione del Telecomando magico

(Indietro)

Premere contemporaneamente per cinque secondi i tasti

- (Indietro) e 📌 (Casa) per annullare l'associazione del Telecomando magico al TV.

» Tenendo premuto il pulsante ⚙ (USCITA da LIVE) è possibile annullare la registrazione del Telecomando magico e ripeterla contemporaneamente.

Come utilizzare il Telecomando magico

• Scuotere leggermente il Telecomando magico a destra e a sinistra o premere i pulsanti (Casa), /123, INPUT, 3 per visualizzare il puntatore sullo schermo.

» Il puntatore viene visualizzato quando si ruota il pulsante Wheel (in base al modello).

- Il puntatore scompare dallo schermo se non viene utilizzato per un determinato periodo di tempo o se il Telecomando magico viene appoggiato su una superficie piana.

- Se il puntatore non si muove come desiderato, scuotere il Telecomando magico a sinistra e a destra. Il puntatore si sposterà al centro dello schermo.

- A causa delle funzioni aggiuntive, le batterie del Telecomando magico si consumano più velocemente rispetto a quelle di un telecomando tradizionale.

Precauzioni nell'uso del Telecomando Magic Remote

Utilizzare il telecomando entro il raggio specificato (10 metri). Si potrebbero riscontrare errori di comunicazione nel caso in cui il dispositivo venga utilizzato al di fuori dell'area di copertura oppure nel caso in cui siano presenti ostacoli all'interno dell'area stessa.

Si potrebbero riscontrare errori di comunicazione a seconda degli accessori utilizzati. Dispositivi quali forni a microonde e reti LAN wireless funzionano nella stessa banda di frequenza (2,4 GHz) del Telecomando magico. Ciò potrebbe provocare errori di comunicazione.

Il Telecomando magico potrebbe non funzionare correttamente se è presente un router wireless (AP) nel raggio di 1 metro dal TV. Il router wireless deve essere posizionato a più di 1 m di distanza dal TV. Non disassemblare le batterie o esporle a calore.

Non far cadere le batterie. Evitare che le batterie siano esposte a urti eccessivi. Se le batterie vengono inserite in modo errato potrebbero verificarsi esplosioni.

UTILIZZO DELLA GUIDA UTENTE

La guida utente consente di accedere più facilmente a informazioni dettagliate sul televisore.

1 Premere il pulsante (Casa) sul telecomando per visualizzare il menu Casa. 2 Selezionare Manuale utente e premere Rotella (OK).

- È possibile accedere alla guida utente anche premendo il tasto (Manuale utente) sul telecomando. (In base al modello)

MANUTENZIONE

Pulizia del televisore

Pulire regolarmente il televisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo.

ATTENZIONE

• Innanzitutto, accertarsi di spegnere e scollegare il cavo di alimentazione e tutti gli altri cavi.
• Quando il televisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di alimentazione dalla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche.

Schermo, cornice, telaio e supporto

• Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito.
• Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto.

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non danneggiarlo.
• Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affilati per non graffiarlo e provocare distorsioni delle immagini.
• Non utilizzare agenti chimici perché potrebbero danneggiare il prodotto.
• Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel televisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti.

Cavo di alimentazione

Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.

RISOLUZIONE DEI PROBLEMI

Problema Soluzione
Impossibile controllare la TV con il telecomando.	Controllare il sensore del telecomando sul prodotto e riprovare.Verificare la presenza di eventuali ostacoli tra il televisore e il telecomando.Controllare che le batterie siano ancora cariche e correttamente inserite (###, ###). (-)
Non viene visualizzata alcuna immagine e non è prodotto alcun suono.	Controllare che la TV sia accesa.Verificare che il cavo di alimentazione sia collegato ad una presa a muro.Verificare se esiste un problema nella presa a muro collegando altri prodotti.
La TV si spegne improvvisamente.	Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta.Verificare se la funzione Standby automatico(In base al modello)/Timer Spegnimento/Spegnimento timer è attiva nelle impostazioni Timer.In mancanza del segnale, il televisore si spegne automaticamente dopo 15 minuti di inattività.
Durante il collegamento al PC (HDMI/DVI), viene visualizzato il messaggio "Nessun segnale" o "Formato non valido".	Spegnere/accendere la TV utilizzando il telecomando.Ricollegare il cavo HDMI.Riavviare il PC con la TV accesa.

SPECIFICHE TECNICHE

Specifiche del modulo wireless (LGSBW41)
LAN wireless Bluetooth
Standard IEEE 802.11a/b/g/n Standard Bluetooth Versione 3.0
Gamma di fre-quenza	Da 2400 a 2483.5 MHzDa 5150 a 5250 MHzDa 5725 a 5850 MHz (Fuori dall'UE)	Gamma di fre-quenza	2400 ~ 2483.5 MHz
Potenza in uscita (Max.)	802.11a: 13 dBm802.11b: 15 dBm802.11g: 14 dBm802.11n - 2.4 GHz: 16 dBm802.11n - 5 GHz: 16 dBm	Potenza in uscita (Max.)	10 dBm o inferiore
Poiché il canale della banda utilizzato dal paese potrebbe essere diverso, l'utente non può modificare o regolare la frequenza operativa; il prodotto viene impostato in base alla tabella di frequenza regionale.Questo dispositivo deve essere installato e utilizzato a una distanza minima di 20 cm dal corpo. Inol-tre, questa frase è concepita come dichiarazione generale per considerazioni sull'ambiente di utilizzo.C€0197!

Le specifiche del prodotto precedentemente indicate possono subire modifiche senza preavviso in seguito all'aggiornamento delle funzioni del prodotto.

MODELLI		42LB63**
		42LB630V-ZA 42LB63	1V-ZL 42LB639V-ZU
Dimensioni (L x A x P)	Con supporto (mm)	960 x 610 x 218 960 x	612 x 193 960 x 606 x 238
	Senza supporto (mm)	960 x 567 x 54,5	960 x 567 x 54,5 960 x	567 x 54,5
Peso	Con supporto (kg)	9,9	9,9 12,1
	Senza supporto (kg)	9,6 9,6		9,6
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		100 W	100 W 100 W
MODELLI		47LB63**
		47LB630V-ZA 47LB63	1V-ZL 47LB639V-ZU
Dimensioni (L x A x P)	Con supporto (mm)	1072 x 677 x 247 1072	x 675 x 230 1072 x 669	x 267
	Senza supporto (mm)	1072 x 629 x 54,5 1072	x 629 x 54,5 1072 x 629	x 54,5
Peso	Con supporto (kg)	13,4 13,3 16,2
	Senza supporto (kg)	13,0 13,0 13,0
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz AC	100-240 V~ 50 / 60 Hz
Consumo elettrico		110 W 110 W 110 W
MODELLI		55LB63**
		55LB630V-ZA 55LB63	1V-ZL 55LB639V-ZU
Dimensioni (L x A x P)	Con supporto (mm)	1241 x 772 x 247 1241	x 769 x 230 1241 x 765	x 293
	Senza supporto (mm)	1241 x 725 x 55,5 1241	x 725 x 55,5 1241 x 725	x 55,5
Peso	Con supporto (kg)	18,7 18,6 22,8
	Senza supporto (kg)	18,3 18,3 18,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz AC	100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W 130 W 130 W
MODELLI		32LB65**
		32LB650V-ZA32LB651V-ZA32LB652V-ZA32LB654V-ZA	32LB653V-ZK	32LB650V-ZE32LB650V-ZN32LB656V-ZN32LB658V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	731 x 484 x 207 731 x 475 x 185 731 x 474 x 233
	Senza supporto (mm)	731 x 437 x 54,5 731 x 437 x 54,5 731 x 437 x 54,5
Peso	Con supporto (kg)	6,5 6,5 8,4
	Senza supporto (kg)	6,3 6,3 6,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC		100-240 V~ 50 / 60 Hz
Consumo elettrico		65 W 65 W 65 W
MODELLI		39LB65**
		39LB650V-ZA39LB651V-ZA39LB652V-ZA39LB654V-ZA	39LB653V-ZK	39LB650V-ZE39LB650V-ZN39LB656V-ZN39LB658V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	884 x 569 x 218 884 x 570 x 193 884 x 564 x 238
	Senza supporto (mm)	884 x 524 x 54,5 884	x 524 x 54,5 884	x 524 x 54,5
Peso	Con supporto (kg)	8,6 8,6 10,8
	Senza supporto (kg)	8,3 8,3 8,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC		100-240 V~ 50 / 60 Hz
Consumo elettrico		90 W 90 W 90 W
MODELLI		42LB65**
		42LB650V-ZA42LB651V-ZA42LB652V-ZA42LB654V-ZA	42LB653V-ZK	42LB650V-ZE42LB650V-ZN42LB656V-ZN42LB658V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	960 x 610 x 218	960 x 612 x 193 960 x 606 x 238
	Senza supporto (mm)	960 x 567 x 54,5 960 x 567 x 54,5 960 x 567 x 54,5
Peso	Con supporto (kg)	9,9 9,9 12,1
	Senza supporto (kg)	9,6 9,6 9,6
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC		100-240 V~ 50 / 60 Hz
Consumo elettrico		100 W 100 W 100 W
MODELLI		47LB65**
		47LB650V-ZA47LB651V-ZA47LB652V-ZA47LB654V-ZA	47LB653V-ZK	47LB650V-ZE47LB650V-ZN47LB656V-ZN47LB658V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	1072 x 677 x 247 1072	x 675 x 230 1072 x 669	x 267
	Senza supporto (mm)	1072 x 629 x 54,5 1072	x 629 x 54,5 1072 x 629	x 54,5
Peso	Con supporto (kg)	13,4 13,3 16,2
	Senza supporto (kg)	13,0 13,0 13,0
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz AC	100-240 V~ 50 / 60 Hz
Consumo elettrico		110 W 110 W 110 W
MODELLI		50LB65**
		50LB650V-ZA50LB651V-ZA50LB652V-ZA50LB654V-ZA	50LB653V-ZK	50LB650V-ZE50LB650V-ZN50LB656V-ZN50LB658V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	1127 x 710 x 247 1127	x 706 x 230 1127 x 699	x 267
	Senza supporto (mm)	1127 x 660 x 54,5 1127	x 660 x 54,5 1127 x 660	x 54,5
Peso	Con supporto (kg)	14,7 14,6 17,5
	Senza supporto (kg)	14,3 14,3 14,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz AC	100-240 V~ 50 / 60 Hz
Consumo elettrico		120 W 120 W 120 W
MODELLI		55LB65**
		55LB650V-ZA55LB651V-ZA55LB652V-ZA55LB654V-ZA	55LB653V-ZK	55LB650V-ZE55LB650V-ZN55LB656V-ZN55LB658V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	1241 x 772 x 247 1241	x 769 x 230 1241 x 765	x 293
	Senza supporto (mm)	1241 x 725 x 55,5 1241	x 725 x 55,5 1241 x 725	x 55,5
Peso	Con supporto (kg)	18,7 18,6 22,8
	Senza supporto (kg)	18,3 18,3 18,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz AC	100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W 130 W 130 W
MODELLI		60LB65** 70LB65**
		60LB650V-ZN60LB656V-ZN	70LB650V-ZA70LB650V-ZB70LB654V-ZA
Dimensioni (L x A x P)	Con supporto (mm)	1351 x 828 x 293 1574	x 970 x 314
	Senza supporto (mm)	1351 x 788 x 57,5 1574	x 919 x 60,2
Peso	Con supporto (kg)	26,3	31,6
	Senza supporto (kg)	21,8	30,1
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W 260 W

MODELLI		42LB67**
		42LB670V-ZA42LB671V-ZB42LB671V-ZF42LB673V-ZB42LB674V-ZB42LB675V-ZA42LB676V-ZA42LB677V-ZC42LB678V-ZF42LB679V-ZF	42LB679V-ZH
Dimensioni (L x A x P)	Con supporto (mm)	948,2 x 606,9 x 210,9	948,2 x 608 x 213
	Senza supporto (mm)	948,2 x 558,2 x 55,1	948,2 x 558,2 x 55,1
Peso	Con supporto (kg)	10,4 10,8
	Senza supporto (kg)	10,0 10
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		95 W 95 W
MODELLI		47LB67** 50LB67**
		47LB670V-ZA47LB671V-ZB47LB671V-ZF47LB673V-ZB47LB674V-ZB47LB675V-ZA47LB676V-ZA47LB677V-ZC47LB678V-ZF47LB679V-ZF	47LB679V-ZH
Dimensioni (L x A x P)	Con supporto (mm)	1059,9 x 671,9 x 247,5	1059,9 x 666 x 227
	Senza supporto (mm)	1059,9 x 621 x 55,1	1059,9 x 621 x 55,1
Peso	Con supporto (kg)	13,2 13,6 14,6
	Senza supporto (kg)	12,7 12,7 14,1
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		100 W 100 W 110 W

MODELLI		55LB67**
		55LB670V-ZA55LB671V-ZB55LB671V-ZF55LB673V-ZB55LB674V-ZB55LB675V-ZA55LB676V-ZA55LB677V-ZC55LB678V-ZF55LB679V-ZF	55LB679V-ZH
Dimensioni (L x A x P)	Con supporto (mm)	1229,8 x 767,5 x 247,5	1229,8 x 761 x 244
	Senza supporto (mm)	1229,8 x 716,6 x 55,1	1229,8 x 716,6 x 55,1
Peso	Con supporto (kg)	18,5 19,1
	Senza supporto (kg)	18 18
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W 130 W
MODELLI		42LB68**
		42LB680V-ZA42LB680V-ZD	42LB689V-ZF
Dimensioni (L x A x P)	Con supporto (mm)	949 x 608 x 211	949 x 608 x 213
	Senza supporto (mm)	949 x 560 x 55,1	949 x 560 x 55,1
Peso	Con supporto (kg)	10,4 10,7
	Senza supporto (kg)	10 10
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		95 W 95 W
MODELLI		47LB68**
		47LB680V-ZA47LB680V-ZD	47LB689V-ZF
Dimensioni (L x A x P)	Con supporto (mm)	1061 x 670 x 247 1061	x 666 x 227
	Senza supporto (mm)	1061 x 623 x 55,1 1061	x 623 x 55,1
Peso	Con supporto (kg)	13,3 13,7
	Senza supporto (kg)	12,8 12,8
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		100 W 100 W
MODELLI		55LB68**
		55LB680V-ZA55LB680V-ZD	55LB689V-ZF
Dimensioni (L x A x P)	Con supporto (mm)	1231 x 769 x 247 1231	x 766 x 237
	Senza supporto (mm)	1231 x 718 x 55,1 1231	x 718 x 55,1
Peso	Con supporto (kg)	19 19,6
	Senza supporto (kg)	18,5 18,5
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W 130 W
MODELLI		60LB68**
		60LB680V-ZA60LB680V-ZD	60LB689V-ZF
Dimensioni(L x A x P)	Con supporto (mm)	1338,4 x 834,7 x 288,9	1338,4 x 826,2 x 268,4
	Senza supporto (mm)	1338,4 x 778,8 x 58,1	1338,4 x 778,8 x 58,1
Peso	Con supporto (kg)	22,2 22,6
	Senza supporto (kg)	21,3 21,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		140 W	140 W
MODELLI		65LB68**
		65LB680V-ZA65LB680V-ZD	65LB689V-ZF
Dimensioni(L x A x P)	Con supporto (mm)	1449,5 x 883,7 x 313,9	1449,5 x 894,4 x 293,1
	Senza supporto (mm)	1449,5 x 840,8 x 58,1	1449,5 x 840,8 x 58,1
Peso	Con supporto (kg)	27,9 27,9
	Senza supporto (kg)	26,5 26,5
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		160 W 160 W
MODELLI		42LB69** 47LB69**	55LB69**
		42LB690V-ZA42LB690V-ZC	47LB690V-ZA47LB690V-ZC
Dimensioni(L x A x P)	Con supporto (mm)	949 x 608 x 211 1061 x	670 x 247 1231 x 769 x
	Senza supporto (mm)	949 x 560 x 55,1 1061 x	623 x 55,1 1231 x 718
Peso	Con supporto (kg)	10,4 13,3 19
	Senza supporto (kg)	10 12,8 18,5
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		95 W 100 W 130 W
MODELLI		42LB70** 47LB70**	55LB70**
		42LB700V-ZG 47LB700V-ZG	55LB700V-ZG
Dimensioni(L x A x P)	Con supporto (mm)	948,2 x 608 x 213 1059,9 x 666 x 227	1229
	Senza supporto (mm)	948,2 x 558,2 x 55,1	1059,9 x 621 x 55,1
Peso	Con supporto (kg)	10,8 13,6 19,1
	Senza supporto (kg)	10 12,7 18
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		95 W 100 W 130 W
MODELLI		42LB72**
		42LB720V-ZA42LB720V-ZB	42LB720V-ZG
Dimensioni (L x A x P)	Con supporto (mm)	949 x 608 x 211	949 x 608 x 213
	Senza supporto (mm)	949 x 560 x 55,1	949 x 560 x 55,1
Peso	Con supporto (kg)	10,4 10,7
	Senza supporto (kg)	10 10
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		95 W 95 W
MODELLI		47LB72**
		47LB720V-ZA47LB720V-ZB	47LB720V-ZG
Dimensioni (L x A x P)	Con supporto (mm)	1061 x 670 x 247 1061	x 666 x 227
	Senza supporto (mm)	1061 x 623 x 55,1 1061	x 623 x 55,1
Peso	Con supporto (kg)	13,3 13,7
	Senza supporto (kg)	12,8 12,8
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		100 W 100 W
MODELLI		55LB72**
		55LB720V-ZA55LB720V-ZB	55LB720V-ZG
Dimensioni (L x A x P)	Con supporto (mm)	1231 x 769 x 247 1231	x 766 x 237
	Senza supporto (mm)	1231 x 718 x 55,1 1231	x 718 x 55,1
Peso	Con supporto (kg)	19 19,6
	Senza supporto (kg)	18,5 18,5
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W 130 W
MODELLI		60LB72**
		60LB720V-ZA60LB720V-ZB	60LB720V-ZG
Dimensioni (L x A x P)	Con supporto (mm)	1338,4 x 834,7 x 288,9	1338,4 x 826,2 x 268,4
	Senza supporto (mm)	1338,4 x 778,8 x 58,1	1338,4 x 778,8 x 58,1
Peso	Con supporto (kg)	22,2 22,6
	Senza supporto (kg)	21,3 21,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		140 W	140 W
MODELLI		65LB72**
		65LB720V-ZA65LB720V-ZB	65LB720V-ZG
Dimensioni (L x A x P)	Con supporto (mm)	1449,5 x 883,7 x 313,9	1449,5 x 894,4 x 293,1
	Senza supporto (mm)	1449,5 x 840,8 x 58,1	1449,5 x 840,8 x 58,1
Peso	Con supporto (kg)	27,9 27,9
	Senza supporto (kg)	26,5 26,5
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		160 W 160 W
MODELLI		42LB73**
		42LB730V-ZA	42LB730V-ZD42LB730V-ZE42LB731V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	949 x 608 x 211	949 x 608 x 213
	Senza supporto (mm)	949 x 560 x 55,1 949 x	560 x 55,1
Peso	Con supporto (kg)	10,4 10,7
	Senza supporto (kg)	10 10
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		95 W 95 W
MODELLI		47LB73**
		47LB730V-ZA	47LB730V-ZD47LB730V-ZE47LB731V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	1061 x 670 x 247 1061	x 666 x 227
	Senza supporto (mm)	1061 x 623 x 55,1 1061	x 623 x 55,1
Peso	Con supporto (kg)	13,3 13,7
	Senza supporto (kg)	12,8 12,8
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		100 W 100 W
MODELLI		55LB73**
		55LB730V-ZA	55LB730V-ZD55LB730V-ZE55LB731V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	1231 x 769 x 247 1231	x 766 x 237
	Senza supporto (mm)	1231 x 718 x 55,1 1231	x 718 x 55,1
Peso	Con supporto (kg)	19 19,6
	Senza supporto (kg)	18,5 18,5
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		130 W 130 W
MODELLI		60LB73**
		60LB730V-ZA	60LB730V-ZD60LB730V-ZE60LB731V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	1338,4 x 834,7 x 288,9	1338,4 x 826,2 x 268,4
	Senza supporto (mm)	1338,4 x 778,8 x 58,1	1338,4 x 778,8 x 58,1
Peso	Con supporto (kg)	22,2 22,6
	Senza supporto (kg)	21,3 21,3
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		140 W 140 W
MODELLI		65LB73**
		65LB730V-ZA	65LB730V-ZD65LB730V-ZE65LB731V-ZE
Dimensioni (L x A x P)	Con supporto (mm)	1449,5 x 883,7 x 313,9	1449,5 x 894,4 x 293,1
	Senza supporto (mm)	1449,5 x 840,8 x 58,1	1449,5 x 840,8 x 58,1
Peso	Con supporto (kg)	27,9 27,9
	Senza supporto (kg)	26,5 26,5
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz	AC 100-240 V~ 50 / 60 Hz
Consumo elettrico		160 W 160 W

MODELLI		49LB86** 55LB86**	60LB86**
		49LB860V-ZA49LB860V-ZB	55LB860V-ZA55LB860V-ZB	60LB860V-ZA60LB860V-ZB
Dimensioni (L x A x P)	Con supporto (mm)	1091 x 690 x 229 1227	x 769 x 229 1335 x 830	x 261
	Senza supporto (mm)	1091 x 632 x 34,7 1227	x 709 x 34,7 1335 x 770	x 35,7
	Con piedini da parete (mm)	1091 x 688 x 34,7 1227	x 765 x 34,7 1335 x 826	x 35,7
Peso	Con supporto (kg)	17,4 22,6 27,1
	Senza supporto (kg)	16,7 21,9 26,2
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC		100-240 V~ 50 / 60 Hz
Consumo elettrico		120 W 130 W 140 W
MODELLI		49LB87** 55LB87**	60LB87**
		49LB870V-ZA 55LB87	0V-ZA 60LB870V-ZA
Dimensioni (L x A x P)	Con supporto (mm)	1091 x 690 x 229 1227	x 769 x 229 1335 x 830	x 261
	Senza supporto (mm)	1091 x 632 x 34,7 1227	X 709 x 34,7 1335 x 770	x 35,7
	Con piedini da parete (mm)	1091 x 688 x 34,7 1227	x 765 x 34,7 1335 x 826	x 35,7
Peso	Con supporto(kg)	17,4 22,6 27,1
	Senza supporto (kg)	16,7 21,9 26,2
Requisiti di alimentazione		AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC		1.00-240 V~ 50 / 60 Hz
Consumo elettrico		120 W 130 W 140 W

Dimensione modulo CI (L x A x P)		100,0 mm x 55,0 mm x 5,0 mm
Condizioni ambientali	Temperatura di funzionamento	Da 0 °C a 40 °C
	Umidità di funzionamento	Inferiore all'80 %
	Temperatura di stoccaggio	Da -20 °C a 60 °C
	Umidità di stoccaggio Inferiore all'85 %

	TV digitale TV analogica
Sistema televisivo	DVB-T/T2DVB-CDVB-S/S2	PAL/SECAM B/G/I/D/KSECAM L/L’
Copertura programma	VHF, UHFC-Band, Ku-Band	VHF: E2 a E12, UHF : E21 a E69,CATV: S1 a S20, HYPER: S21 a S47
Numero massimo di programmi memorizzabili	DVB-S/S2 : 6,000DVB-T/T2/C e TV analogica : 1,500
Impedenza antenna esterna 75 Ω

Dichiarazione di conformità

La società LG Electronics Italia S.p.A. dichiara che il televisore a colori LG

32LB650V-ZA / 32LB650V-ZE / 32LB650V-ZN / 32LB651V-ZA / 32LB652V-ZA / 32LB653V-ZK / 32LB654V-ZA / 32LB656V-ZN / 32LB658V-ZE / 39LB650V-ZA / 39LB650V-ZE / 39LB650V-ZN / 39LB651V-ZA / 39LB652V-ZA / 39LB653V-ZK / 39LB654V-ZA / 39LB656V-ZN / 39LB658V-ZE / 42LB630V-ZA / 42LB631V-ZL / 42LB639V-ZU / 42LB650V-ZA / 42LB650V-ZE / 42LB650V-ZN / 42LB651V-ZA / 42LB652V-ZA / 42LB653V-ZK / 42LB654V-ZA / 42LB656V-ZN / 42LB658V-ZE / 42LB670V-ZA / 42LB671V-ZB / 42LB671V-ZF / 42LB673V-ZB / 42LB674V-ZB / 42LB675V-ZA / 42LB676V-ZA / 42LB677V-ZC / 42LB678V-ZF / 42LB679V-ZF / 42LB679V-ZH / 42LB680V-ZA / 42LB680V-ZD / 42LB689V-ZF / 42LB690V-ZA / 42LB690V-ZC / 42LB700V-ZG / 42LB720V-ZA / 42LB720V-ZB / 42LB720V-ZG / 42LB730V-ZA / 42LB730V-ZD / 42LB730V-ZE / 42LB731V-ZE / 47LB630V-ZA / 47LB631V-ZL / 47LB639V-ZU / 47LB650V-ZA / 47LB650V-ZE / 47LB650V-ZN / 47LB651V-ZA / 47LB652V-ZA / 47LB653V-ZK / 47LB654V-ZA / 47LB656V-ZN / 47LB658V-ZE / 47LB670V-ZA / 47LB671V-ZB / 47LB671V-ZF / 47LB673V-ZB / 47LB674V-ZB / 47LB675V-ZA / 47LB676V-ZA / 47LB677V-ZC / 47LB678V-ZF / 47LB679V-ZF / 47LB679V-ZH / 47LB680V-ZA / 47LB680V-ZD / 47LB689V-ZF / 47LB690V-ZA / 47LB690V-ZC / 47LB700V-ZG / 47LB720V-ZA / 47LB720V-ZB / 47LB720V-ZG / 47LB730V-ZA / 47LB730V-ZD / 47LB730V-ZE / 47LB731V-ZE / 49LB860V-ZA / 49LB860V-ZB / 49LB870V-ZA / 50LB650V-ZA / 50LB650V-ZE / 50LB650V-ZN / 50LB651V-ZA / 50LB652V-ZA / 50LB653V-ZK / 50LB654V-ZA / 50LB656V-ZN / 50LB658V-ZE / 50LB670V-ZA / 50LB671V-ZB / 50LB671V-ZF / 50LB673V-ZB / 50LB674V-ZB / 50LB675V-ZA / 50LB676V-ZA / 50LB677V-ZC / 50LB678V-ZF / 50LB679V-ZF / 50LB680V-ZA / 50LB681V-ZL / 50LB683V-ZU / 50LB685V-ZA / 50LB685V-ZE / 50LB685V-ZN / 50LB685V-ZA / 50LB685V-ZA / 50LB685V-ZK / 50LB685V-ZA / 50LB685V-ZN / 50LB685V-ZE / 50LB685V-ZN / 50LB685V-ZZ / 50LB685V-ZZ / 50LB685V-ZZ / 50LB685V-ZZ / 50LB685V-ZZ / 50LB685V-ZZ / 50LB685V-ZZ / 50LB685V-ZZ / 50LB685V-ZZ / 50LB685V-ZZ

è fabbricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U. n°301 del 28/12/95 ed in particolare è conforme a quanto indicato nell'art. 2, comma 1 dello stesso decreto. Questo apparecchio è fabbricato nella C.E.E nel rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.

DIAGRAMMI A BLOCCHI
