X-CM42BTD - Stazione di aggancio PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione di dock audio con lettore CD e radio
Marca	Pioneer
Modello	X-CM42BTD
Dimensioni (L x A x P)	450 x 250 x 280 mm
Peso	5,2 kg
Alimentazione	Rete 220-240 V, 50 Hz
Potenza di uscita	2 x 20 W RMS
Funzioni principali	Lettore CD, radio FM/AM, stazione di dock per iPod/iPhone, ingresso audio ausiliario, Bluetooth
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Non esporre all'umidità. Scollegare prima della pulizia.
Ricambi e riparabilità	Contattare un centro autorizzato Pioneer per qualsiasi riparazione.
Informazioni generali	Uso solo in interni.

Domande frequenti - X-CM42BTD PIONEER

Come collegare il mio iPhone alla stazione di dock?

Inserisci il tuo iPhone o iPod nel connettore situato sulla parte superiore dell'apparecchio. Assicurati di utilizzare l'adattatore fornito se necessario. La riproduzione inizia automaticamente. Puoi anche utilizzare il Bluetooth per una connessione wireless.

Posso ascoltare la radio senza antenna?

No, è necessaria un'antenna per captare le stazioni FM/AM. Estendere l'antenna a filo fornita per una ricezione ottimale. È anche possibile collegare un'antenna esterna se la ricezione è debole.

Come impostare l'orologio?

Premere il pulsante CLOCK del telecomando o del pannello anteriore. Utilizzare i tasti TUNE + e TUNE - per regolare l'ora, quindi premere di nuovo CLOCK per confermare. Ripetere per i minuti.

Cosa fare se il CD non viene letto?

Controllare che il CD sia inserito con la faccia stampata verso l'alto e che non sia graffiato o sporco. Pulirlo con un panno morbido. Se il problema persiste, provare un altro CD. Assicurarsi che il vano CD sia ben chiuso.

Come utilizzare la funzione Bluetooth?

Attivare il Bluetooth sul dispositivo sorgente (smartphone, tablet). Sull'impianto, premere BLUETOOTH per passare alla modalità Bluetooth. Selezionare 'Pioneer X-CM42BTD' nell'elenco dei dispositivi. La connessione è stabilita.

Posso collegare un altro dispositivo audio?

Sì, utilizzare l'ingresso AUX situato sul retro o sul davanti (a seconda del modello) con un cavo audio da 3,5 mm. Selezionare la sorgente AUX sull'apparecchio.

Come pulire l'apparecchio?

Scollegare l'apparecchio. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare mai solventi, prodotti abrasivi o spray.

Cosa fare se l'apparecchio non si accende?

Controllare che il cavo di alimentazione sia collegato correttamente e che la presa di corrente funzioni. Provare un altro apparecchio sulla stessa presa. Se il problema persiste, contattare l'assistenza tecnica.

Come programmare le stazioni radio?

Sintonizzare la stazione desiderata con i tasti TUNE + o TUNE -. Premere MEMORY, quindi utilizzare i tasti numerici (1-5) per scegliere una preselezione. Premere di nuovo MEMORY per confermare.

Dove trovare i pezzi di ricambio?

Contattare un centro autorizzato Pioneer o visitare il sito ufficiale Pioneer. Per il telecomando, possono funzionare anche modelli universali compatibili.

MANUALE UTENTE X-CM42BTD PIONEER

Istruzioni per l'uso

Bluetooth®

Made for

iPhone

iPad

VORSICHT:

Questa apparecchiatura non è resistente all'acqua. Per prevenire il rischio di incendi o scosse elettriche, non posizionare contenitori di liquidi accanto all'apparecchiatura (come ad esempio vasi di fiori) e fare in modo che non venga colpita da gocce, spruzzi, pioggia e che non sia esposta all'umidità.

D3-4-2-1-3_A1_lt

AVVERTENZA

Per prevenire il rischio di incendi, non posizionare sorgenti di fiamme vive (ad esempio una candela accesa) sull'apparecchiatura.

D3-4-2-1-7a_A1_lt

AVVERTENZA SULLA VENTILAZIONE

Al momento dell'installazione assicurarsi di lasciare dello spazio attorno all'unità in modo da permettere la ventilazione e migliorare la radiazione del calore (almeno 25 cm nella parte superiore, 15 cm nella parte posteriore e 5 cm su ogni lato).

AVVERTENZA

La presenza delle fessure e delle aperture di ventilazione sull'alloggiamento garantisce un funzionamento affidabile del prodotto ed evita il surriscaldamento dell'unità. Per prevenire il rischio di incendi, le aperture non devono mai essere bloccate o coperte da oggetti vari (ad esempio giornali, tovaglie, tende) e l'apparecchiatura non deve essere utilizzata su un tappeto a pelo lungo o su un letto.

D3-4-2-1-7b*A1_lt

Temperatura e umidità dell'ambiente operativo: da +5 °C a +35 °C; umidità relativa inferiore a 85 % (ventole di raffreddamento non bloccate) Non installare l'unità in un'area caratterizzata da scarsa ventilazione o in luoghi esposti a livelli di umidità elevati o alla luce del sole diretta (o a una luce artificiale intensa).

D3-4-2-1-7c*_A1_lt

ATTENZIONE

L'interruttore ⓍSTANDBY/ON dell'unità non interrompe completamente l'alimentazione della presa CA. Il cavo di alimentazione funge da dispositivo di scollegamento principale per l'unità ed è necessario scollegare il cavo dalla presa CA per disattivare completamente l'alimentazione. Di conseguenza, assicurarsi che l'unità venga installata in modo che la spina di alimentazione possa venire scollegata facilmente dalla presa CA in caso di incidente. Per prevenire il rischio di incendi, scollegare sempre anche il cavo di alimentazione dalla presa CA se l'unità non viene utilizzata per un periodo di tempo prolungato (ad esempio, durante le vacanze).

D3-4-2-2-2a*_A1_It

ATTENZIONE

Questo è un prodotto laser di classe 1 in base alla classificazione Sicurezza dei prodotti laser IEC 60825-1:2007

PRODOTTO LASER DI CLASSE 1

D58-5-2-2a_A1_It

Il prodotto deve essere utilizzato a fini domestici generici. Qualsiasi riparazione per guasti derivati da un utilizzo diverso da quello domestico (ad esempio un utilizzo prolungato per scopi commerciali in un ristorante oppure su un'automobile o un'imbarcazione) verrà addebitata anche durante il periodo di garanzia.

K041_A1_It

AVVERTENZA SUL CAVO DI

ALIMENTAZIONE

Impugnare sempre il cavo di alimentazione dalla spina. Non scollegare la spina tirando direttamente il cavo e non toccare mai il cavo di alimentazione con le mani bagnate poiché ciò potrebbe causare cortocircuiti o scosse elettriche. Non collocare l'unità, un mobile, ecc. sul cavo di alimentazione e verificare che non sia schiacciato. Non annodare mai il cavo o legarlo ad altri cavi. I cavi di alimentazione devono essere installati in modo che non vengano calpestati. Un cavo di alimentazione danneggiato può causare incendi o provocare scosse elettriche. Verificare regolarmente il cavo di alimentazione. Nel caso fosse danneggiato, richiederne la sostituzione presso il centro servizi autorizzato PIONEER di zona o al proprio rivenditore.

S002*_A1_It

Informazioni per gli utenti sulla raccolta e sullo smaltimento di apparecchiatura e batterie usate

(Simbolo per l'apparecchiatura)

(Esempi di simboli per le batterie)

Questi simboli riportati sui prodotti, sulla confezione e/o sulla documentazione di accompagnamento indicano che i prodotti elettrici ed elettronici e le batterie usati non devono essere smaltiti insieme ai rifiuti domestici generici.

Per il trattamento, il recupero e il riciclaggio corretti di prodotti e batterie usati, smaltirli presso punti di raccolta adeguati in conformità con la normativa nazionale.

Lo smaltimento corretto di questi prodotti e delle batterie contribuisce a salvaguardare risorse preziose e a prevenire potenziali effetti negativi sulla salute umana e sull'ambiente che potrebbero derivare da una gestione inadeguata dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di prodotti e batterie usati, contattare il comune di residenza, il servizio di smaltimento rifiuti locale o il punto vendita in cui sono stati acquistati gli articoli.

Questi simboli sono validi solo nell'Unione Europea.

Per i paesi che non fanno parte dell'Unione Europea:

Se si desidera smaltire questi prodotti, contattare le autorità locali o il rivenditore per informazioni sul metodo di smaltimento corretto.

K058a_A1_lt

Avvertenza sulle onde radio

La presente unità utilizza onde radio con frequenze di 2,4 GHz, una banda utilizzata da altri sistemi wireless (forni a microonde e telefoni senza fili, ecc.). Se l'immagine del televisore appare disturbata, è possibile che questa unità (compresi i prodotti supportati dall'unità) stia causando interferenze di segnale con il connettore d'ingresso dell'antenna del televisore, video, sintonizzatore satellitare, ecc. In tal caso, aumentare la distanza fra il connettore d'ingresso dell'antenna e l'unità (compresi i prodotti supportati dall'unità).

• Pioneer non è responsabile di eventuali problemi di funzionamento del prodotto Pioneer compatibile causati da errori di comunicazione/funzionamento dovuti alla connessione di rete in uso e/o alle apparecchiature collegate. Contattare il fornitore del servizio Internet o il produttore del dispositivo di rete.
• Per utilizzare una connessione Internet, è necessario un contratto separato a pagamento con un fornitore di servizi Internet.

AVVERTENZA

Conservare i componenti di piccole dimensioni lontano dalla portata di bambini e neonati. Se ingerite involontariamente, contattare immediatamente un medico.

Grazie per avere acquistato un prodotto Pioneer.

Si prega di leggere le presenti istruzioni operative per informazioni sul metodo di utilizzo corretto del modello acquistato. Una volta terminata la lettura delle istruzioni, conservarle in un luogo sicuro per riferimenti futuri.

Sommario

01 Operazioni preliminari

Contenuto della confezione ....5

Inserimento delle batterie nel telecomando .....5

Utilizzo del telecomando.... 5

02 Nomi e funzioni dei componenti

Telecomando 6

Sistema di altoparlanti 7

Rimozione e successiva installazione della griglia

anteriore 7

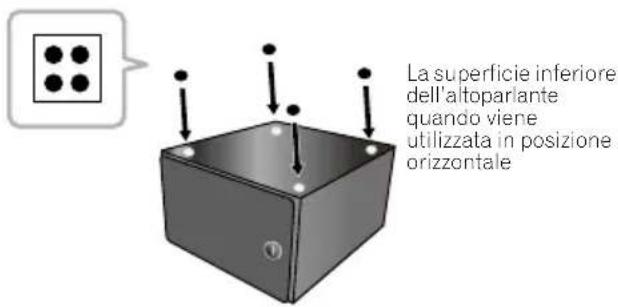

Applicazione dei gommini antiscivolo....8

Rotazione della targhetta dell'altoparlante....8

Pannello anteriore 9

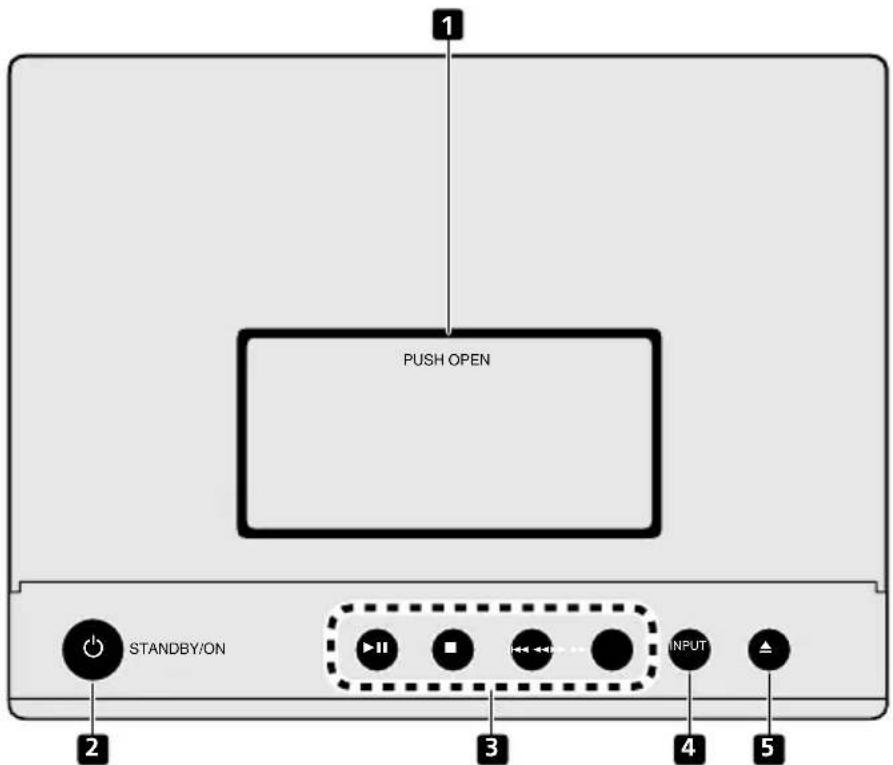

Pannello superiore 10

03 Collegamenti

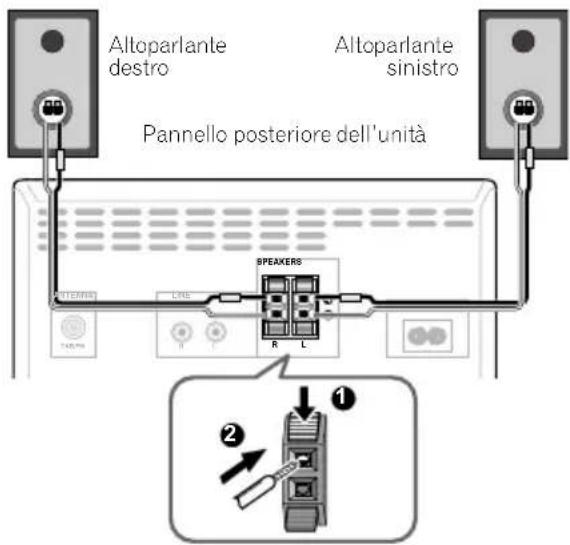

Collegamento degli altoparlanti .....11

Collegamento delle antenne .....12

Utilizzo delle antenne esterne 12

Collegamento dell'unità 12

04 Introduzione

Per accendere l'unità 13

Impostazione dell'orologio 13

Comandi generali 13

Funzione di ingresso 13

Controllo della luminosità del display ..... 13

Impostazione automatica del volume 13

Controllo del volume 13

Disattivazione dell'audio.... 13

Controlli dell'audio 14

Equalizzatore 14

Controllo P.bass 14

Controllo bassi/alti 14

Impostazione del timer di attivazione .....14

Riutilizzo del timer di attivazione 15

Annullamento del timer di attivazione. 15

Utilizzo del timer di attivazione.... 15

Utilizzo del timer sleep 15

Utilizzo delle cuffie ....15

05 Riproduzione dall'iPod/iPhone/iPad

Verifica dei modelli di iPod/iPhone/iPad supportati .....16

Collegamento dell'iPod/iPhone/iPad .....16

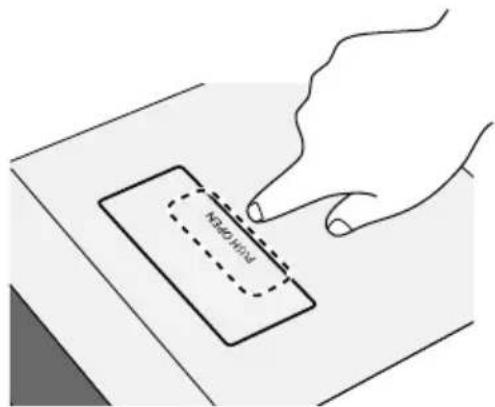

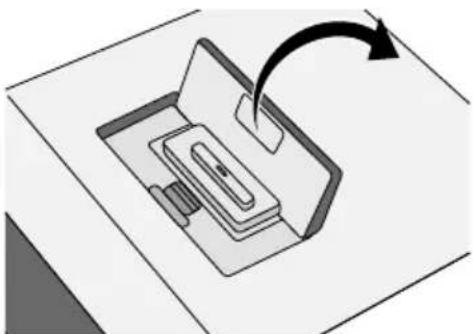

Collegamento dell'iPod/iPhone al pannello superiore

(solo X-CM42BTD) 17

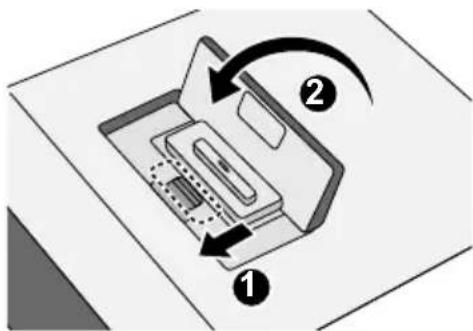

Chiusura della porta del connettore dell'iPod/iPhone

(solo X-CM42BTD) 17

Collegamento dell'iPod/iPhone/iPad mediante il

piedistallo in dotazione 17

Riproduzione dell'iPod/iPhone .....18

Riproduzione dell'iPad 18

06 Riproduzione del disco

Riproduzione di dischi o di file .....19

Riproduzione avanzata di dischi CD o MP3/WMA .....20

Ricerca diretta delle tracce 20

Riproduzione continua 20

Riproduzione casuale 20

Riproduzione programmata (CD o MP3/WMA) ..... 21

Informazioni sul download di file MP3/WMA ..... 21

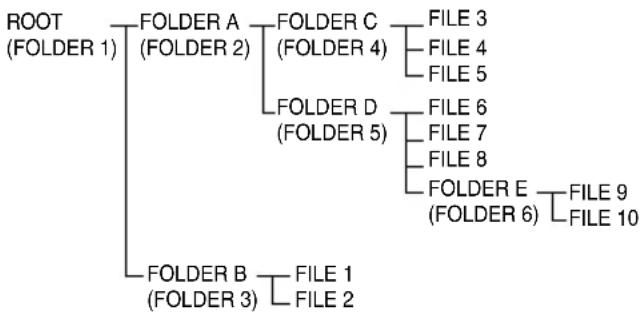

Informazioni sull'ordine di riproduzione delle

cartelle 21

Impostazione della cartella da riprodurre ..... 22

Modifica dei contenuti visualizzati.... 22

07 Riproduzione USB

Riproduzione di dispositivi di archiviazione USB .....23

Riproduzione continua 23

Riproduzione casuale 23

Impostazione della cartella da riprodurre 24

Modifica dei contenuti visualizzati.... 24

Riproduzione nell'ordine desiderato (riproduzione programmata) 25

08 Utilizzo del sintonizzatore

Ascolto di trasmissioni radio 25

Sintonizzazione 25

Salvataggio delle frequenze predefinite delle stazioni 25

Per richiamare una stazione memorizzata....26

Per eseguire la scansione delle stazioni preimpostate 26

Per cancellare completamente la memoria preimpostata 26

Uso del sistema RDS (Radio Data System, sistema dei dati radio)....26

Introduzione al sistema RDS 26

Ricerca dei programmi RDS 26

Informazioni fornite dal sistema RDS 27

Uso della memoria di programmazione automatica delle stazioni (ASPM) 27

Note sul funzionamento del sistema RDS ..... 27

Ascolto di trasmissioni DAB+ 28

Informazioni su DAB+ (Digital Audio Broadcasting) 28

Scansione automatica 28

Sezione di una stazione dall'elenco delle stazioni. . . . 28

Sintonizzazione manuale 28

Modifica della visualizzazione di informazioni ..... 29

Memorizzazione di una stazione 29

Tabella delle frequenze DAB (BANDA III) 29

09 Altri collegamenti

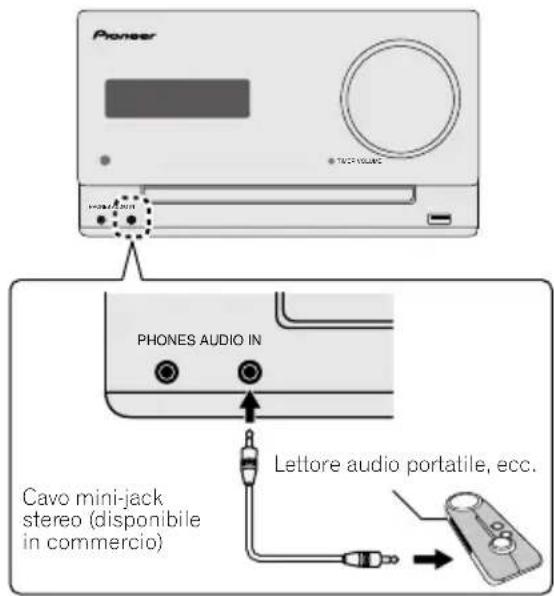

Collegamento di componenti aggiuntivi .....30

10 Riproduzione audio mediante Bluetooth®

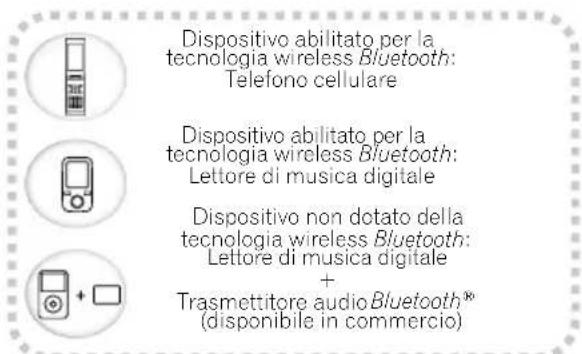

Riproduzione di brani musicali mediante la tecnologia wireless Bluetooth .31

Funzionamento del telecomando ....31

Accoppiamento con l'unità (registrazione iniziale) .....31

Ascolto di brani musicali sull'unità da un dispositivo abilitato per Bluetooth .32

BT STANDBY 32

Avvertenza sulle onde radio .33

Campo di utilizzo 33

Onde radio riflesse 33

Precauzioni relative ai collegamenti ai prodotti supportati da questa unità 33

11 Informazioni aggiuntive

Risoluzione dei problemi....34

Dischi e formati riproducibili .....36

Informazioni sui CD protetti da copia 36

Formati di file audio supportati 36

Avvertenze per l'uso 37

Quando si sposta l'unità.... 37

Luogo di installazione 37

Non posizionare oggetti sull'unità 37

Informazioni sulla condensa 37

Pulizia del prodotto 37

Pulizia della lente. 37

Cura dei dischi....38

Conservazione 38

Pulizia dei dischi 38

Informazioni sui dischi dalla forma particolare ..... 38

Informazioni sull'iPod/iPhone/iPad 38

Impostazione di spegnimento automatico .....38

Ripristino di tutte le impostazioni predefinite .....38

Specifiche 39

Capitolo 1:

Operazioni preliminari

Contenuto della confezione

Verificare che gli accessori elencati di seguito siano contenuti nella confezione al momento dell'apertura.

• Telecomando
• Batterie AAA (R03) x 2
  • Cavo di alimentazione
• Filo dell'altoparlante x 2
• Antenna a filo DAB/FM
  • Gommini antiscivolo x 8
  • Piedistallo iPhone/iPad
  • Certificato di garanzia
• Istruzioni operative (questo documento)

Inserimento delle batterie nel telecomando

1 Aprire il coperchio posteriore e inserire le batterie come mostrato di seguito.

2 Chiudere il coperchio posteriore.

• Non utilizzare batterie diverse da quelle specificate. Inoltre, non utilizzare batterie vecchie e nuove contemporaneamente.
• Quando si inseriscono le batterie, prestare attenzione a non danneggiare le molle dei terminali ⊖ delle batterie, poiché ciò potrebbe causare perdite di liquido o surriscaldamento.

• Quando si inseriscono le batterie nel telecomando, posizionarle nella direzione corretta indicata dai simboli relativi alla polarità (⊕ e ⊖).

• Non riscaldare o smontare le batterie e non gettarle nel fuoco o nell'acqua.

• Il voltaggio delle batterie può essere diverso anche se presentano le stesse dimensioni e la stessa forma. Non utilizzare batterie di tipo diverso contemporaneamente.
• Per evitare che perdano liquido, rimuovere le batterie se il telecomando non verrà utilizzato per un periodo di tempo prolongato (1 mese o più). In caso di perdita di liquido, pulire a fondo l'interno del vano batterie prima di inserire batterie nuove. Se il liquido proveniente dalle batterie dovesse entrare a contatto con la pelle, risciacquare la parte interessata con abbondante acqua.
• Quando si smaltiscono le batterie usate, attenersi alle normative governative o alle disposizioni dell'ente pubblico per la salvaguardia dell'ambiente in vigore nel paese o nell'area geografica di appartenenza.

ATTENZIONE

- Non utilizzare o conservare le batterie sotto la luce diretta del sole o in un luogo interessato da temperature eccessivamente elevate, ad esempio all'interno di un'automobile o accanto a un calorifero. In tali condizioni, le batterie potrebbero perdere liquido, surriscaldarsi, esplodere o prendere fuoco. Ciò potrebbe inoltre ridurre la durata o le prestazioni delle batterie.

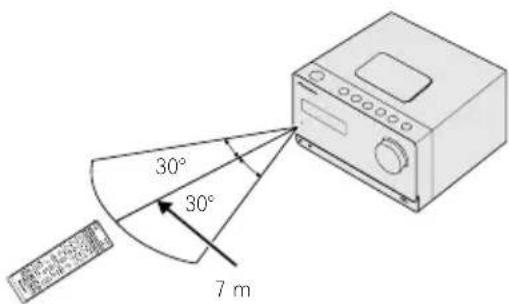

Utilizzo del telecomando

Il raggio operativo del telecomando è di circa 7 m, ad un angolo di circa 30° dal sensore del telecomando.

Quando si usa il telecomando, tenere presente quanto segue:

• Verificare che non vi siano ostacoli tra il telecomando e il relativo sensore sull'unità.
• Il funzionamento a distanza potrebbe risultare instabile se il sensore del telecomando dell'unità è esposto alla luce diretta del sole o a una luce fluorescente.
• È possibile che telecomandi di dispositivi diversi interferiscano tra loro. Non utilizzare telecomandi di altre apparecchiature che si trovano in prossimità dell'unità.
• Sostituire le batterie quando si nota una riduzione del raggio operativo del telecomando.

Capitolo 2:

Nomi e funzioni dei componenti

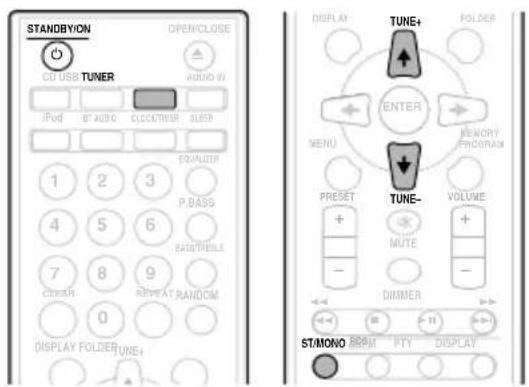

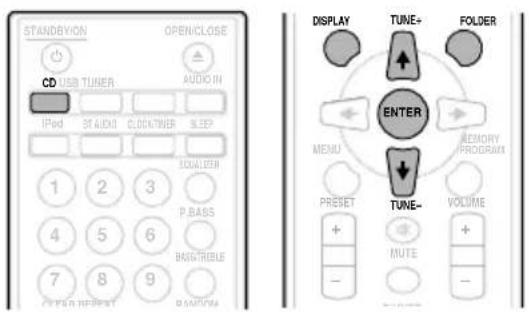

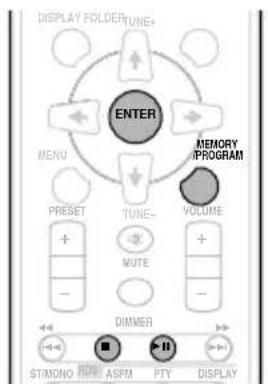

Telecomando

1 ⏻ STANDBY/ON

Consente di impostare il ricevitore in modalità standby e di accenderlo (pagina 19).

2 Tasti della funzione di ingresso

Consentono di selezionare la sorgente di ingresso per il ricevitore (pagina 19).

iPod (solo X-CM42BTD)

Consente di passare dai comandi dell'iPod ai comandi del ricevitore e viceversa (pagina 16).

BT AUDIO

Consente di riprodurre i file audio utilizzando la rete Bluetooth (pagina 31).

3 Tasti di comando del ricevitore CD CLOCK/TIMER

Consente di regolare l'orologio e di regolare e verificare i timer (pagina 13).

SLEEP

Vedere Utilizzo del timer sleep a pagina 15.

4 Tasti numerici (da 0 a 9)

Consentono di immettere un numero (pagina 20).

5 CLEAR

Consente di cancellare la riproduzione programmata (pagina 21).

6 Tasti di comando del ricevitore CD DISPLAY

Consente di modificare la visualizzazione dei brani riprodotti dal CD o dal dispositivo USB (pagina 22).

FOLDER

Consente di selezionare la cartella nel disco MP3/WMA o nel dispositivo di archiviazione di massa USB (pagina 21).

MENU

Consente di accedere al menu.

MEMORY/PROGRAM

Consente di memorizzare o programmare il disco MP3/WMA (pagina 21).

7 ↑/↓/←/→ (TUNE +/-), ENTER

Consentono di selezionare/modificare le impostazioni di sistema e le modalità e di confermare le azioni.

TUNE +/- può essere utilizzato per individuare le frequenze radio (pagina 25).

8 Tasti di comando PRESET

Consente di selezionare le stazioni radio preimpostate (pagina 25).

9 MUTE

Consente di attivare/disattivare l'audio (pagina 13).

10 Tasti di comando per la riproduzione

Consentono di gestire ogni funzione dopo averla selezionata utilizzando i tasti della funzione di ingresso (pagina 19).

11 Tasti di comando Tuner ST/MONO

Consente di impostare la modalità audio su stereo e su mono. (pagina 25)

RDS ASPM

Consente di eseguire una ricerca nella memoria di programmazione automatica delle stazioni RDS (pagina 26).

RDS PTY

Consente di eseguire una ricerca in base al tipo di programma RDS (pagina 26).

RDS DISPLAY

Consente di impostare il display RDS in modalità informazioni (pagina 26).

DAB SCAN

Consente di ricercare le stazioni radio DAB (pagina 28).

DAB ENTER

Consente di confermare la selezione della stazione radio DAB (pagina 28).

DAB DISPLAY

Consente di impostare il display DAB in modalità informazioni (pagina 29).

12 OPEN/CLOSE

Consente di aprire o di chiudere il vassoio del disco (pagina 19).

13 Tasti di comando per l'audio

Consentono di regolare la qualità dell'audio (pagina 14).

14 RANDOM

Consente di impostare un ordine casuale per la riproduzione da CD, iPod o dispositivo USB (pagina 20).

15 REPEAT

Consente di impostare la riproduzione continua da CD, iPod o dispositivo USB (pagina 20).

16 Tasti di comando Volume

Consente di impostare il volume della riproduzione audio (pagina 13).

17 DIMMER

Consente di ridurre o aumentare la luminosità del display. È possibile selezionare quattro livelli di luminosità (pagina 13).

Sistema di altoparlanti

1 Frequenze alte

2 Frequenze basse

3 Tubo bass reflex

4 Terminali degli altoparlanti

Importante

• La griglia degli altoparlanti può essere rimossa.

- Verificare che nessun oggetto entri in contatto con le membrane degli altoparlanti dopo che la griglia è stata rimossa.

- Entrambi gli altoparlanti possono essere utilizzati sul lato destroo sinistro.

Rimozione e successiva installazione della griglia anteriore

La griglia anteriore di questo sistema di altoparlanti può essere rimossa. Attenersi alla seguente procedura:

1 Afferrare la parte inferiore della griglia e tirarla delicatamente verso di sé per rimuoverla.

2 Quindi afferrare la parte superiore della griglia e tirarla delicatamente verso di sé per rimuoverla.

Per installare la griglia, allineare le protezioni sugli altoparlanti alle prese sulla parte superiore e inferiore della griglia e premerle in posizione.

Nomi e funzioni dei componenti

Applicazione dei gommini antiscivolo

Applicare i gommini antiscivolo in dotazione alla superficie inferiore degli altoparlanti.

Importante

- In generale, gli altoparlanti devono essere utilizzati in posizione verticale.

Altoparlanti in verticale

Se gli altoparlanti vengono posizionati in senso verticale, applicare i gommini antiscivolo alla superficie inferiore degli altoparlanti.

Altoparlanti in orizzontale

Se gli altoparlanti vengono posizionati in senso orizzontale, applicare i gommini antiscivolo alla superficie inferiore degli altoparlanti.

Rotazione della targhetta dell'altoparlante

È possibile ruotare la targhetta posizionata sulla griglia dell'altoparlante. Attenersi alla procedura seguente.

1 Afferrare la targhetta dell'altoparlante (1), tirarla verso di sé (2) e ruotarla verso sinistra (3).

La targhetta dell'altoparlante ruoterà.

Se la targhetta dell'altoparlante non ruota eseguendo l'operazione descritta nel passaggio 1, riprovare seguendo le istruzioni nei passaggi 2-3.

2 Rimuovere la griglia dell'altoparlante.

3 Ruotare le viti sul retro della griglia in senso orario utilizzando un cacciavite a croce.

Retro della griglia dell'altoparlante

• Non ruotare la vite in senso antiorario poiché ciò potrebbe causare la caduta della targhetta.

Pannello anteriore

1 Display principale

2 Controllo del volume

Consente di impostare il volume della riproduzione audio (pagina 13).

3 Illuminazione della manopola del volume

Si illumina quando il dispositivo è acceso.

4 Presa per cuffie

Consente di collegare le cuffie. Quando le cuffie sono collegate, gli altoparlanti non emettono alcun suono.

5 Presa AUDIO IN

Consente di collegare un componente aggiuntivo mediante un cavo minijack stereo (pagina 30).

6 Sensore del telecomando

Riceve i segnali inviati dal telecomando.

7 Vassoio del disco

Posizionare il disco con l'etichetta rivolta verso l'alto (pagina 19).

8 S pTIMERa

Si illumina quando è stato impostato lo spegnimento del ricevitore mediante il timer.

9 Terminale USB

Consente di collegare un dispositivo di archiviazione di massa USB o un Apple iPod/iPhone/iPad come sorgente audio (pagina 23).

Pannello superiore

1 Porta del connettore iPod/iPhone (solo X-CM42BTD)

Per collegare l'iPod/iPhone, premere l'aletta PUSH OPEN (pagina 17).

2 ⏻ STANDBY/ON

Consente di impostare il ricevitore in modalità standby e di accenderlo (pagina 19).

3 Tasti di comando per la riproduzione

Consentono di selezionare le tracce o i file da riprodurre. Utilizzare questi tasti per interrompere la riproduzione. Oltre a interrompere la riproduzione, consentono anche di riprendere la riproduzione di un brano in pausa.

4 INPUT

Consente di selezionare la sorgente di ingresso.

Tenere premuto per modificare le impostazioni BT STANDBY.

5 Tasto di apertura/chiusura del vassoio del disco

Consente di aprire o di chiudere il vassoio del disco (pagina 19).

Capitolo 3:

Collegamenti

AVVERTENZA

• Assicurarsi di avere spento l'unità e di avere scollegato il cavo di alimentazione dalla presa prima di effettuare qualsiasi operazione relativa ai collegamenti.
• Collegare il cavo di alimentazione una volta completati tutti i collegamenti tra i vari dispositivi.

Collegamento degli altoparlanti

• Premere le alette per aprirle e inserire il filo scoperto.
• Il cavo dell'altoparlante in dotazione con il tubicino rosso deve essere collegato al terminale (+). Collegare il cavo con il tubicino rosso al terminale (+) e l'altro cavo al terminale (-).
• Entrambi gli altoparlanti possono essere utilizzati sulla parte destra o sulla parte sinistra.

Cavo dell'altoparlante in dotazione
Tubicino rosso

AVVERTENZA

• Nei terminali degli altoparlanti sono presenti TENSIONI PERICOLOSE. Per evitare il rischio di scosse elettriche quando si collegano o si scollegano i cavi degli altoparlanti, scollegare il cavo di alimentazione prima di toccare eventuali componenti non isolati.

• Non collegare altoparlanti diversi da quelli forniti in dotazione con questo sistema.

• Non collegare gli altoparlanti in dotazione ad amplificatori diversi da quelli in dotazione con questo sistema. Il collegamento ad amplificatori di modello diverso potrebbe causare problemi di funzionamento o incendi.

• Non fissare questi altoparlanti alla parete o al soffitto poiché potrebbero cadere e causare lesioni.
• Non installare gli altoparlanti appendendoli al soffitto o alla parete. La griglia è stata progettata per staccarsi e, se appesa, potrebbe cadere causando danni o ferite alle persone.
• Gli altoparlanti sono schermati magneticamente. Tuttavia, a seconda del luogo di installazione, è possibile che si verifichi la distorsione del colore se il sistema degli altoparlanti viene posizionato molto vicino allo schermo di un apparecchio televisivo. In questo caso, spegnere il televisore e riaccenderlo solo quando sono trascorsi dai 15 ai 30 minuti. Se il problema persiste, spostare il sistema degli altoparlanti lontano dall'apparecchio televisivo.
• Verificare che le anime del cavo dell'altoparlante non rimangano scoperte ed entrino in contatto con altre anime poiché ciò potrebbe causare problemi di funzionamento al prodotto.
• Fare in modo che l'anima del cavo dell'altoparlante non entri in contatto con il corpo del ricevitore.

- Se l'anima del cavo dell'altoparlante entra in contatto con una parte metallica del corpo del ricevitore, possono verificarsi danni agli altoparlanti ed emissioni di fumo e fiamme. Inserire saldamente i cavi degli altoparlanti nei terminali, quindi verificare che il cavo non esca facilmente.

Nota

• L'altoparlante sinistro e l'altoparlante destro sono identici.

Collegamento delle antenne

• Collegare l'antenna a filo DAB/FM come mostrato di seguito.
• Per migliorare la ricezione e la qualità audio, collegare le antenne esterne (vedere Utilizzo delle antenne esterne).

1 Collegare l'antenna a filo DAB/FM alla presa dell'antenna DAB/FM.

Per ottenere risultati ottimali, estendere completamente l'antenna DAB/FM e fissarla a una parete o al telaio della porta. Fissare l'antenna per tutta la sua lunghezza senza lasciare parti cadenti o arrotolate.

Utilizzo delle antenne esterne

Per migliorare la ricezione DAB/FM

Utilizzare un connettore PAL (non in dotazione) per collegare l'antenna DAB/FM esterna.

Collegamento dell'unità

Prima di effettuare o modificare i collegamenti, spegnere l'unità e scollegare il cavo di alimentazione dalla presa CA. Una volta completati tutti i collegamenti, collegare l'unità a una presa CA.

AVVERTENZA

• Non utilizzare cavi di alimentazione diversi da quello fornito in dotazione con questa unità.
• Non utilizzare il cavo di alimentazione in dotazione per scopi diversi da quelli descritti in precedenza.

Capitolo 4:

Introduzione

Per accendere l'unità

Premere Ⓧ STANDBY/ON per accendere l'unità.

Dopo l'utilizzo:

Premere Ⓧ STANDBY/ON per attivare la modalità standby.

Nota

- Se si collega un iPod/iPhone/iPad in modalità standby, l'unità attiverà la modalità di ricarica.

Impostazione dell'orologio

1 Premere ⏻ STANDBY/ON per accendere l'unità.

2 Premere CLOCK/TIMER sul telecomando. Sul display principale viene visualizzata la dicitura "CLOCK".

3 Premere ENTER.

4 Premere ←/→ per impostare il giorno, quindi premere ENTER.

5 Premere ←/→ per impostare l'ora, quindi premere ENTER.

6 Premere ←/→ per impostare i minuti, quindi premere ENTER per confermare l'impostazione.

7 Premere ENTER.

Per verificare la visualizzazione dell'ora:

Premere CLOCK/TIMER. L'ora verrà visualizzata per circa 10 secondi.

Per regolare l'orologio:

Eseguire la procedura "Impostazione dell'orologio" dal passaggio 1.

Nota

- Reimpostare l'orologio quando si ripristina l'alimentazione dopo avere ricollegato l'unità o dopo un'interruzione di corrente.

Comandi generali

Funzione di ingresso

Premendo INPUT sull'unità principale si passa dalla funzione corrente a una modalità diversa. Premere ripetutamente INPUT per selezionare la funzione desiderata.

Controllo della luminosità del display

Premere DIMMER per ridurre la luminosità del display. È possibile selezionare quattro livelli di luminosità.

Impostazione automatica del volume

Se si spegne e si accende l'unità principale quando il volume è impostato su 31 o su un valore superiore, il volume riprenderà dal valore 30 e verrà regolato sull'ultimo livello impostato.

Controllo del volume

Ruotare la manopola del volume verso VOLUME (sull'unità principale) oppure premere VOLUME +/- (sul telecomando) per aumentare o diminuire il volume.

AVVERTENZA

- Il livello dell'audio relativo a un'impostazione del volume specifica dipende dalle prestazioni degli altoparlanti, dalla posizione e da diversi altri fattori. Si consiglia di evitare l'esposizione a livelli di volume eccessivi. Non alzare il volume al massimo al momento dell'accensione. Ascoltare la musica a livelli di volume moderati. Una pressione audio eccessiva proveniente dagli auricolari e dalle cuffie può provocare perdite di udito.

Disattivazione dell'audio

Premendo MUTE sul telecomando, l'audio verrà disattivato temporaneamente. Premere di nuovo per ripristinare il volume.

Controlli dell'audio

Equalizzatore

Premendo EQUALIZER verrà visualizzata l'impostazione della modalità corrente. Per passare a una modalità diversa, premere ripetutamente EQUALIZER finché non viene visualizzata la modalità audio desiderata.

Controllo P.bass

Quando l'unità viene accesa per la prima volta, viene impostata la modalità P.bass, che mette in rilievo le frequenze dei bassi. Per disattivare la modalità P.bass, premere P.BASS sul telecomando.

Controllo bassi/alti

Premere BASS/TREBLE, quindi premere ←/→ per regolare i bassi o gli alti.

Nota

• Non è possibile utilizzare simultaneamente le funzioni EQUALIZER e P.BASS. Tra le due funzioni, verrà utilizzata quella selezionata per ultima.
• La funzione BASS/TREBLE può essere utilizzata assieme a EQUALIZER o P.BASS.

Quando si seleziona una di queste due funzioni, la funzione non selezionata verrà visualizzata nel modo seguente.

1 Quando viene modificata l'impostazione P.BASS (ON/OFF)

• EQUALIZER : FLAT

2 Quando viene modificata l'impostazione EQUALIZER

• P.BASS : OFF

Impostazione del timer di attivazione

Consente di modificare l'impostazione del timer esistente o di impostare un nuovo timer.

1 Premere ⏻ STANDBY/ON per accendere l'unità.

2 Tenere premuto CLOCK/TIMER.

3 Premere ←/→ per selezionare "ONCE" o "DAILY", quindi premere ENTER.

ONCE - Questa opzione imposta l'attivazione del timer una volta a un'ora preimpostata.

DAILY - Questa opzione imposta l'attivazione del timer nei giorni della settimana e all'ora preimpostati.

4 Premere ←/→ per selezionare "TIMER SET", quindi premere ENTER.

5 Premere ←/→ per selezionare la sorgente di riproduzione per il timer, quindi premereENTER.

La sorgente di riproduzione può essere impostata su CD, DAB, FM, USB/IPOD (solo X-CM42BTD), IPOD, BT AUDIO, AUDIO IN e LINE.

6 Premere ←/→ per selezionare il giorno di attivazione del timer, quindi premere ENTER.

7 Premere ←/→ per impostare l'ora, quindi premere ENTER.

8 Premere ←/→ per impostare i minuti, quindi premere ENTER.

Impostare l'ora di fine come descritto nei passaggi 7 e 8 illustrati in precedenza.

9 Premere VOLUME +/- per regolare il volume, quindi premere ENTER.

10 Premere ⏻ STANDBY/ON per attivare la modalità standby.

La spia TIMER si illumina.

Riutilizzo del timer di attivazione

È possibile riutilizzare un'impostazione del timer esistente.

1 Seguire la procedura descritta nei passaggi 1-3 di "Impostazione del timer di attivazione".
2 Premere ←/→ per selezionare "TIMER ON", quindi premere ENTER.

Annullamento del timer di attivazione

È possibile disattivare l'impostazione del timer.

1 Seguire la procedura descritta nei passaggi 1-3 di "Impostazione del timer di attivazione".
2 Premere ←/→ per selezionare "TIMER OFF", quindi premere ENTER.

Utilizzo del timer di attivazione

1 Premere ⏻ STANDBY/ON per spegnere l'unità.
2 All'ora impostata per l'attivazione, l'unità si accenderà automaticamente attivando la funzione di ingresso selezionata.

Nota

• Se all'ora impostata l'iPod/iPhone/iPad non è collegato all'unità o il disco non è inserito, l'unità verrà accesa ma non riprodurrà alcuna traccia.
• Se si imposta il timer, assicurarsi di inserire almeno un minuto tra l'ora di inizio e l'ora di fine.

Utilizzo del timer sleep

Il timer sleep spegne l'unità dopo un periodo di tempo specificato così da potersi addormentare senza doverla spegnere manualmente.

1 Premere ripetutamente SLEEP per selezionare il tempo da impostare prima dello spegnimento.

È possibile scegliere tra le opzioni 10 min, 20 min, 30 min, 60 min, 90 min, 120 min, 150 min, 180 min oppure OFF. Il valore appena impostato viene visualizzato per 5 secondi, quindi l'operazione è completata.

Nota

• Una volta impostato il timer sleep, è possibile visualizzare il tempo rimanente premendo SLEEP.
• È possibile azzerare il timer sleep premendo SLEEP mentre è visualizzato il tempo rimanente.

Utilizzo delle cuffie

Collegare il connettore delle cuffie.

Quando le cuffie sono collegate, gli altoparlanti non emettono alcun suono.

• Non alzare il volume al massimo al momento dell'accensione ed ascoltare la musica a livelli di volume moderati. Una pressione audio eccessiva proveniente dagli auricolari e dalle cuffie può provocare perdite di udito.
• Abbassare il volume prima di collegare o scollegare le cuffie.
• Verificare che le cuffie siano dotate di uno spinotto del diametro di 3,5 mm e di un'impedenza compresa tra 16 Ω e 50 Ω. L'impedenza consigliata è 32 Ω.

Capitolo 5:

Riproduzione dall'iPod/iPhone/iPad

Con il semplice collegamento dell'iPod/iPhone/iPad all'unità, si potrà godere di un'elevatissima qualità audio.

Verifica dei modelli di iPod/iPhone/iPad supportati

Di seguito sono elencati gli iPod/iPhone/iPad riproducibili dall'unità.

iPod/iPhone/iPad	Connettore Lightning (Solo X-CM42BTD)	Terminale USB
iPod nano 3G/4G/5G/6G — √
iPod nano 7G √	√
iPod touch 1G/2G/3G/4G — √
iPod touch 5G √	√
iPhone — √
iPhone 3G — √
iPhone 3GS — √
iPhone 4 — √
iPhone 4s — √
iPhone 5 √	√
iPhone 5c	√	√
iPhone 5s	√	√
iPad mini	— √
iPad mini con display Retina	— √
iPad	— √
iPad 2	— √
iPad ( 3^a generazione)	— √
iPad ( 4^a generazione)	— √
iPad Air	— √

Nota

• Pioneer non garantisce che l'unità sia in grado di riprodurre modelli di iPod/iPhone/iPad diversi da quelli specificati.
• È possibile che alcune funzioni risultino limitate a seconda del modello o della versione del software in uso.

• La licenza di iPod/iPhone/iPad consente la riproduzione di materiale non coperto da diritti di autore o di materiale di cui l'utente può riprodurre legalmente il contenuto.

• Questo sistema non consente di controllare alcune funzioni, come ad esempio l'equalizzatore e si consiglia quindi di disattivare l'equalizzatore prima del collegamento.

• Pioneer non si assumerà alcuna responsabilità per eventuali perdite dirette o indirette derivanti da problemi o perdite del materiale registrato a causa di un guasto dell'iPod/iPhone/iPad.
• Per istruzioni dettagliate sull'utilizzo dell'iPod/iPhone/iPad, fare riferimento al manuale fornito in dotazione con questi dispositivi.
• Questo sistema è stato sviluppato e testato per la versione software dell'iPod/iPhone/iPad indicata sul sito Web di Pioneer (http://pioneer.jp/homeav/support/ios/eu/).
• L'installazione sull'iPod/iPhone/iPad di versioni del software diverse da quelle indicate sul sito Web di Pioneer potrebbe non essere compatibile con il sistema.
• Non è possibile utilizzare l'unità per registrare CD, sintonizzatori o altro contenuto sull'iPod/iPhone/iPad.

Collegamento dell'iPod/iPhone/iPad

AVVERTENZA

• Quando si collegano i dispositivi iPod/iPhone/iPad, utilizzare il cavo dell'iPod/iPhone/iPad in dotazione con il dispositivo oppure un cavo dell'iPod/iPhone/iPad disponibile in commercio e progettato il supporto di iPod/iPhone/iPad.
• Il cavo dell'iPod/iPhone/iPad non viene fornito in dotazione con l'unità.

Importante

- Se si installa un iPod/iPhone/iPad dotato di una custodia protettiva disponibile in commercio, potrebbe non essere possibile collegare l'iPod/iPhone/iPad a questa unità.

Collegamento dell'iPod/iPhone al pannello superiore (solo X-CM42BTD)

1 Premere PUSH OPEN.

2 Aprire la porta del connettore dell'iPod/iPhone.

3 Collegare l'iPod/iPhone.

Chiusura della porta del connettore dell'iPod/iPhone (solo X-CM42BTD)

- Tirare la manopola PULL CLOSE (1) e contemporaneamente chiudere saldamente la porta del connettore dell'iPod/iPhone/iPad (2).

- Se l'iPod/iPhone non è collegato all'unità, chiudere saldamente la porta del connettore dell'iPod/iPhone.

Collegamento dell'iPod/iPhone/iPad mediante il piedistallo in dotazione

1 Collegare l'unità all'iPod/iPhone/iPad utilizzando il cavo dell'iPod/iPhone/iPad.

Riproduzione dall'iPod/iPhone/iPad

2 Appoggiare l'iPod/iPhone/iPad sul piedistallo.

Se si utilizza un iPod/iPhone

Accertarsi di allineare il cavo dell'iPod/iPhone nell'apposita fessura sul retro del piedistallo in dotazione con l'unità.

Se si utilizza un iPad

Accertarsi di posizionare l'iPad sul piedistallo in senso orizzontale.

Riproduzione dell'iPod/iPhone

1 Collegare l'iPod/iPhone.

Se un iPod/iPhone viene collegato quando l'unità è già accesa, la riproduzione dell'iPod/iPhone non verrà avviata.

2 P r eiPod o USBrpereimpostare la sorgente di ingresso.

Sul display principale viene visualizzata la dicitura "IPOD" o "USB/IPOD".

3 Una volta completata l'operazione di riconoscimento, la riproduzione verrà avviata automaticamente.

Riproduzione dell'iPad

1 Collegare l'iPad.

Se un iPad viene collegato quando l'unità è già accesa, la riproduzione dell'iPad non verrà avviata.

2 Premere USB per selezionare la sorgente di ingresso.

Sul display principale viene visualizzata la dicitura "USB/IPOD".

3 Una volta completata l'operazione di riconoscimento, la riproduzione verrà avviata automaticamente.

AVVERTENZA

- Se l'iPod/iPhone/iPad è collegato all'unità e si desidera utilizzare i comandi dell'iPod/iPhone/iPad, assicurarsi di sostenere l'iPod/iPhone/iPad con l'altra mano per evitare problemi di funzionamento dovuti a un mancato contatto.

Nota

• La batteria dell'iPod/iPhone/iPad viene ricaricata per tutto il tempo in cui è collegato all'unità (la funzione è supportata anche in modalità standby).
• Quando l'ingresso dall'iPod viene impostato su un'altra funzione, la riproduzione dell'iPod/iPhone/iPad viene temporaneamente interrotta.
• Quando non è in corso la riproduzione di un iPod/iPhone/iPad e non vengono eseguite operazioni per almeno 20 minuti, l'unità si spegne automaticamente.
  • L'opzione di spegnimento automatico può essere impostata su ON/OFF (pagina 38).

Importante

• Se l'unità non è in grado di riprodurre l'iPod/iPhone/iPad, eseguire i seguenti controlli per la risoluzione dei problemi:
• Verificare che l'iPod/iPhone/iPad sia supportato dall'unità.
• Ricollegare l'iPod/iPhone/iPad all'unità. Se ciò non risolve il problema, riavviare l'iPod/iPhone/iPad.
• Verificare che il software dell'iPod/iPhone/iPad sia supportato dall'unità.
• Se non è possibile utilizzare l'iPod/iPhone/iPad, verificare quanto segue:
• L'iPod/iPhone/iPad è collegato correttamente? Ricollegare l'iPod/iPhone/iPad all'unità.
• Il funzionamento dell'iPod/iPhone/iPad è stato interrotto? Provare a reimpostare l'iPod/iPhone/iPad, quindi ricollegarlo all'unità.

Capitolo 6:

Riproduzione del disco

Questo sistema consente di riprodurre un CD standard, un CD-R/RW nel formato CD e un CD-R/RW con file MP3 o WMA, tuttavia non è in grado di eseguirne la registrazione. Potrebbe non essere possibile riprodurre alcuni dischi CD-R e CD-RW a causa delle condizioni del disco o del dispositivo utilizzato per la registrazione.

MP3:

MP3 è un formato di compressione. Si tratta dell'acronimo di MPEG Audio Layer 3. MP3 è un tipo di codice audio caratterizzato da un livello di compressione elevato rispetto alla sorgente audio originale senza che venga compromessa la qualità dell'audio.

• Il sistema supporta il formato MPEG-1/2 Audio Layer 3 (frequenze di campionamento: da 8 kHz a 48 kHz; velocità in bit: da 64 kbps a 384 kbps).
• Durante la riproduzione dei file VBR, il contatore temporale sul display potrebbe non coincidere con la durata della riproduzione effettiva.

WMA:

I file WMA (Windows Media Audio) sono file di formato di sistema avanzato che includono file audio compressi con il codec Windows Media Audio. WMA è sviluppato da Microsoft come file di formato audio per Windows Media Player.

• Il sistema supporta il formato WMA (frequenze di campionamento: 32 kHz/44,1 kHz/48 kHz; velocità in bit: da 64 kbps a 320 kbps).
• Durante la riproduzione dei file VBR, il contatore temporale sul display potrebbe non coincidere con la durata della riproduzione effettiva.

Riproduzione di dischi o di file

1 P r e© SīrANDBYfONeper accendere l'unità.

2 Premere CD sul telecomando o premere ripetutamente INPUT sull'unità principale per selezionare l'ingresso del CD.

3 Premere ▲ OPEN/CLOSE per aprire il vassoio del disco.

4 Posizionare il disco sul relativo vassoio con l'etichetta rivolta verso l'alto.

5 Premere ▲ OPEN/CLOSE per chiudere il vassoio del disco.

6 Premere ▶II per avviare la riproduzione.

Una volta riprodotta l'ultima traccia, la riproduzione si interromperà automaticamente.

AVVERTENZA

• Non posizionare due dischi su un vassoio progettato per un solo disco.
  • Non riprodurre dischi di forma particolare (a forma di cuore, ottagono, ecc.) poiché ciò potrebbe causare problemi di funzionamento.
• Non esercitare pressione sul vassoio del disco quando è in movimento.
• Se si verifica un'interruzione di corrente quando il vassoio è aperto, attendere che la corrente venga ricollegata.
• Assicurarsi che il disco posizionato al centro del vassoio del disco misuri 8 cm.

Nota

• A causa della struttura delle informazioni del disco, la lettura di un disco MP3/WMA risulterà più lenta rispetto a quella di un CD standard (da 20 a 90 secondi circa).
• Se, durante il riavvolgimento veloce, si raggiunge l'inizio della prima traccia, l'unità attiverà la modalità di riproduzione (solo per i CD).
• Se durante la riproduzione del CD si registrano interferenze da parte di televisori o radio, allontanare l'unità da questi dispositivi.

Suggerimento

• Se non vengono effettuate operazioni nella modalità CD e non vengono riprodotti file audio per più di 20 minuti, l'unità si spegnerà automaticamente. In questo caso, l'opzione di spegnimento automatico deve essere impostata su ON.
• È possibile impostare l'opzione di spegnimento automatico su ON/OFF (pagina 38).

Funzioni del disco

Funzione	Unità principale	Telecomando	Operazione
Riproduzione			Premere quanto è attivata la modalità di interruzione.
Interruzione			Premere quando è attivata la modalità di riproduzione.
Pausa			Premere quando è attivata la modalità di riproduzione.Premere ▶II per riprendere la riproduzione dal punto in cui il brano è stato interrotto.
Traccia precedente/ successiva			Premere per attivare la modalità di riproduzione o di interruzione.Se si preme il tasto in modalità di interruzione,premere ▶II per avviare la traccia desiderata.
Avanzamento/ riavvolgimento veloce			Tenere premuto il tasto in modalità di riproduzione.Rilasciare il tasto per riprendere la riproduzione.

Riproduzione avanzata di dischi CD o MP3/WMA

Ricerca diretta delle tracce

I tasti numerici consentono di riprodurre le tracce desiderate sul disco corrente.

Utilizzare i tasti numerici sul telecomando per selezionare la traccia desiderata durante la riproduzione del disco selezionato.

Nota

- Non è possibile selezionare un numero di traccia superiore a quello del numero di tracce presenti sul disco.

Per interrompere la riproduzione:

Premere ■.

Riproduzione continua

La riproduzione continua consente di riprodurre una traccia, tutte le tracce o una sequenza programmata in modo continuo.

Per ripetere una traccia:

Premere ripetutamente REPEAT finché non viene visualizzato "RPT ONE". Premere ENTER.

Per ripetere tutte le tracce:

Premere ripetutamente REPEAT finché non viene visualizzato "RPT ALL". Premere ENTER.

Per ripetere le tracce desiderate:

Eseguire le operazioni descritte nei passaggi 1-5 nella sezione "Riproduzione programmata" alla pagina successiva, quindi premere ripetutamente REPEAT finché non viene visualizzato "RPT ALL". Premere ENTER.

Per annullare la riproduzione continua:

Premere ripetutamente REPEAT finché non viene visualizzato "RPT OFF". Premere ENTER.

Nota

• Una volta eseguita la riproduzione continua, accertarsi di premere ■. In caso contrario, il disco verrà riprodotto ininterrottamente.
• Durante la riproduzione continua, non è possibile riprodurre le tracce in ordine casuale.

Riproduzione casuale

Le tracce del disco possono essere riprodotte automaticamente in ordine casuale.

Per riprodurre tutte le tracce in ordine casuale:

Premere ripetutamente RANDOM finché non viene visualizzato "RDM ON". Premere ENTER.

Per annullare la riproduzione casuale:

Premere ripetutamente RANDOM finché non viene visualizzato "RDM OFF", Premere ENTER.

Nota

• Se si preme ▶▶I durante la riproduzione casuale, è possibile spostarsi sulla traccia successiva selezionata dalla modalità casuale.
• Durante la riproduzione casuale, le tracce verranno selezionate e riprodotte automaticamente (non è possibile selezionare l'ordine delle tracce).
• Durante la riproduzione casuale, non è possibile riprodurre le tracce in modo continuo.

Riproduzione programmata (CD o MP3/WMA)

È possibile selezionare un massimo di 32 tracce per la riproduzione nell'ordine desiderato.

1 Nella modalità di interruzione, premere MEMORY/PROGRAM sul telecomando per attivare la modalità di salvataggio della programmazione.

2 Premere |◀◀ ▶▶| o i tasti numerici sul telecomando per selezionare le tracce desiderate.

3 Premere ENTER per salvare la cartella e il numero di traccia.

4 Ripetere i passaggi 2-3 per le altre cartelle/ tracce. È possibile programmare un massimo di 32 tracce.

• Per verificare le tracce programmate, premere MEMORY/PROGRAM.
• In caso di errore, le ultime tracce programmate possono essere annullate premendo CLEAR.

5 Premere ▶II per avviare la riproduzione. Per disattivare la modalità di riproduzione programmata:

Per disattivare la riproduzione programmata, premere due volte ■ sul telecomando. Sul display verrà visualizzata la dicitura "PRG CLR" e tutti i contenuti programmati verranno cancellati.

Aggiunta di tracce al programma:

Premere MEMORY/PROGRAM. Quindi eseguire i passaggi 2-3 per aggiungere le tracce.

Nota

• Quando il disco viene espulso, il programma verrà cancellato automaticamente.
• Se si preme ◦ STANDBY/ON per attivare la modalità standby o modificare la funzione da CD a un'altra funzione, le selezioni programmate verranno cancellate.
• Durante l'esecuzione del programma, non è possibile riprodurre le tracce in ordine casuale.

Informazioni sul download di file MP3/WMA

In Internet sono disponibili diversi siti di musica da cui è possibile scaricare i file musicali MP3/WMA. Seguire le istruzioni del sito Web per il metodo di download dei file musicali. In seguito, è possibile riprodurre i file musicali scaricati masterizzandoli su un disco CD-R/RW.

- I brani/file scaricati sono solo a uso personale. Qualsiasi altro uso dei brani senza l'autorizzazione del proprietario è una violazione della legge.

Informazioni sull'ordine di riproduzione delle cartelle

Se i file MP3/WMA vengono salvati in più cartelle, a ogni cartella verrà assegnato automaticamente un numero.
È possibile selezionare queste cartelle utilizzando FOLDER sul telecomando. Se la cartella selezionata non contiene formati di file supportati, la cartella verrà ignorata e verrà selezionata la cartella successiva.
Esempio: Come impostare il numero delle cartelle se i file in formato MP3/WMA vengono registrati nel modo seguente.
1 La cartella ROOT viene impostata come cartella 1.
2 Le cartelle contenute all'interno della cartella ROOT (Cartella A e Cartella B) verranno impostate come cartella 2 e cartella 3 a seconda di quale cartella verrà registrata per prima sul disco.
3 Le cartelle contenute all'interno della cartella A (Cartella C e Cartella D) verranno impostate come cartella 4 e cartella 5 a seconda di quale cartella verrà registrata per prima sul disco.
4 La Cartella E, che si trova all'interno della cartella D, verrà impostata come cartella 6.

- Le informazioni sull'ordine delle cartelle e dei file registrate sul disco possono variare a seconda del software di registrazione in uso. È possibile che l'unità non riproduca i file in base all'ordine di riproduzione previsto.

- In un disco con file MP3/WMA, è possibile eseguire la lettura di un massimo di 255 cartelle e 999 file (inclusi i file non riproducibili).

Riproduzione del disco

Impostazione della cartella da riprodurre

Specificare la cartella da riprodurre eseguendo la procedura seguente.

1 P r eCDquiadi inseire un disco MP3/WMA.

2 P r eFOrDERe, quindi premere ↑/↓ per selezionare la cartella di riproduzione desiderata.

3 P r eENrER.e r e

La riproduzione verrà avviata a partire dal primo brano della cartella selezionata.

- In caso di interruzione, premere ↑/↓ per poter selezionare la cartella.

Modifica dei contenuti visualizzati

1 Premere DISPLAY.

Verranno visualizzate le informazioni sul titolo, sull'artista e sul nome dell'album, se sono state registrate nel file. (Verranno visualizzati solo i caratteri alfanumerici. I caratteri non alfanumerici verranno visualizzati come "*").

Nota

• Non è possibile riprodurre file WMA protetti da copyright o file di riproduzione non supportati. In questo caso, tali file verranno ignorati automaticamente.
• In alcuni casi, non sarà possibile visualizzare le informazioni.
• La visualizzazione del titolo, dell'artista e del nome dell'album è supportata solo per i file MP3.

Capitolo 7:

Riproduzione USB

Riproduzione di dispositivi di archiviazione USB

È possibile ascoltare audio a due canali utilizzando l'interfaccia USB sulla parte anteriore del ricevitore.

- Pioneer non garantisce la riproduzione di file salvati su un dispositivo di archiviazione USB e non assicura che sia possibile fornire alimentazione a un dispositivo di archiviazione USB. Tenere inoltre presente che Pioneer non si assumerà alcuna responsabilità per la perdita di file salvati su dispositivi di archiviazione USB causata dal collegamento alla presente unità.

1 Premere USB per selezionare la sorgente di ingresso.

Sul display principale viene visualizzata la dicitura "USB/IPOD".

2 Collegare il dispositivo di archiviazione USB.

Il numero di cartelle o file memorizzati sul dispositivo di archiviazione USB collegato viene visualizzato automaticamente sul display principale.

• Il ricevitore non supporta l'uso di un hub USB.
• Se è collegato un iPod/iPhone/iPad, l'unità inizierà la ricarica.

3 Una volta completata l'operazione di riconoscimento, premere ▶II per avviare la riproduzione.

Per passare a una sorgente di ingresso diversa, interrompere la riproduzione della memoria USB prima di utilizzare un'altra sorgente.

4 Scollegare il dispositivo di archiviazione USB dal terminale USB.

Spegnere l'unità prima di rimuovere il dispositivo di archiviazione USB.

Nota

- Questa unità potrebbe non riconoscere il dispositivo di archiviazione USB, riprodurre i file o fornire alimentazione al dispositivo di archiviazione USB. Per ulteriori dettagli, vedere Quando è collegato un dispositivo di archiviazione USB a pagina 35.

- Quando non è in corso la riproduzione di un dispositivo di archiviazione USB e l'unità non viene utilizzata per almeno 20 minuti, l'unità si spegne automaticamente. In questo caso, l'opzione di spegnimento automatico deve essere impostata su ON (pagina 38).

Riproduzione continua

La riproduzione continua consente di riprodurre una traccia, tutte le tracce o una sequenza programmata in modo continuo.

Per ripetere una traccia:

Premere ripetutamente REPEAT finché non viene visualizzato "RPT ONE". Premere ENTER.

Per ripetere tutte le tracce:

Premere ripetutamente REPEAT finché non viene visualizzato "RPT ALL". Premere ENTER.

Per ripetere le tracce desiderate:

Eseguire le operazioni descritte nei passaggi 1-5 nella sezione "Riproduzione programmata" a pagina 21, quindi premere ripetutamente REPEAT finché non viene visualizzato "RPT ALL". Premere ENTER.

Per annullare la riproduzione continua:

Premere ripetutamente REPEAT finché non viene visualizzato "RPT OFF". Premere ENTER.

Nota

• Una volta eseguita la riproduzione continua, accertarsi di premere ■. In caso contrario, il file del dispositivo di archiviazione USB verrà riprodotto ininterrottamente.
• Durante la riproduzione continua, non è possibile riprodurre le tracce in ordine casuale.

Riproduzione casuale

Il file del dispositivo di archiviazione USB può essere riprodotto in ordine casuale automatico.

Per riprodurre tutte le tracce in ordine casuale:

Premere ripetutamente RANDOM finché non viene visualizzato "RDM ON". Premere ENTER.

Per annullare la riproduzione casuale:

Premere ripetutamente RANDOM finché non viene visualizzato "RDM OFF". Premere ENTER.

Nota

• Se si preme ▶▶▶ durante la riproduzione casuale, è possibile spostarsi sulla traccia successiva selezionata dalla modalità casuale.
• Durante la riproduzione casuale, le tracce verranno selezionate e riprodotte automaticamente (non è possibile selezionare l'ordine delle tracce).
• Durante la riproduzione casuale, non è possibile riprodurre le tracce in modo continuo.

Impostazione della cartella da riprodurre

Per specificare la cartella da riprodurre attenersi alla seguente procedura.

1 P r eUSB, quindircollegare il dispositivo di archiviazione USB.

2 P r eFOrDER, quindi premere ↑/↓ per selezionare la cartella di riproduzione desiderata.

3 P r eENfER.e r e

La riproduzione verrà avviata a partire dal primo brano della cartella selezionata.

- In caso di interruzione, premere ↑/↓ per selezionare la cartella.

Modifica dei contenuti visualizzati

Questa unità consente di modificare le informazioni memorizzate sul dispositivo di archiviazione USB. Per ulteriori dettagli, vedere Modifica dei contenuti visualizzati a pagina 22.

Riproduzione nell'ordine desiderato (riproduzione programmata)

• L'unità è in grado di riprodurre le cartelle memorizzate sul dispositivo di archiviazione USB in modo continuo.
• Da un dispositivo di archiviazione USB contenente file MP3/WMA possono essere letti un massimo di 255 cartelle e 999 file (inclusi i file non riproducibili).

Capitolo 8:

Utilizzo del sintonizzatore

Ascolto di trasmissioni radio

Nei passaggi seguenti forniscono istruzioni per la sintonizzazione su trasmissioni radio FM e DAB+ utilizzando le funzioni di sintonizzazione automatica (ricerca) e manuale (passaggio da una frequenza all'altra). Una volta eseguita la sintonizzazione su una stazione, è possibile memorizzare la frequenza per richiamarla in un secondo momento. Vedere Salvataggio delle frequenze predefinite delle stazioni di seguito per ulteriori informazioni su questa procedura.

Sintonizzazione

1 P r e© SīNANBBY/ONper accendere l'unità.

2 Premere ripetutamente TUNER per selezionare la banda di frequenza desiderata (FM o DAB+).

3 Premere TUNE +/- sul telecomando per sintonizzarsi sulla stazione desiderata.

Sintonizzazione automatica:

Tenendo premuto TUNE +/-, la scansione si avvierà automaticamente e il sintonizzatore si fermerà sulla prima stazione con trasmissioni ricevibili.

Sintonizzazione manuale:

Premere ripetutamente TUNE +/- per sintonizzarsi sulla stazione desiderata.

Nota

• In caso di interferenze radio, la sintonizzazione automatica potrebbe interrompersi nel punto dell'interferenza.
• La sintonizzazione automatica ignorerà le stazioni con segnale debole.
• Per interrompere la sintonizzazione automatica, premere ■.
• Quando è sintonizzata una stazione RDS (Radio Data System, sistema dei dati radio), il primo elemento visualizzato sarà la frequenza. Il nome della stazione verrà visualizzato per ultimo.
• La modalità della memoria di programmazione automatica delle stazioni (ASPM) consente di eseguire la sintonizzazione automatica completa per le stazioni RDS, vedere pagina 27.

Per ricevere una trasmissione stereo FM:

Premere ST/MONO per selezionare la modalità stereo. Verrà visualizzato "AUTO".

Miglioramento di una ricezione FM scadente:

1 Premere ripetutamente ST/MONO per selezionare MONO.

Il sintonizzatore passerà dalla modalità stereo alla modalità mono, che in generale comporta un miglioramento della ricezione.

Salvataggio delle frequenze predefinite delle stazioni

Se si ascolta spesso una stazione radio specifica, può risultare comodo memorizzarne la frequenza sul ricevitore per poterla richiamare facilmente ogniqualvolta si desideri ascoltare tale stazione (sintonizzazione preimpostata). In questo modo non è necessario sintonizzarsi sulla stazione manualmente ogni volta. Questa unità è in grado di memorizzare un massimo di 40 stazioni. (30 stazioni FM/10 stazioni DAB)

1 Sintonizzarsi su una stazione da memorizzare.

Vedere Sintonizzazione sopra per ulteriori informazioni su questa procedura.

2 Premere MEMORY/PROGRAM.

Il numero preimpostato lampeggerà.

3 Premere PRESET +/- per selezionare il numero del canale preimpostato.

4 Premere MEMORY/PROGRAM per memorizzare la stazione.

Se il numero preimpostato è illuminato invece di lampeggiare, ripetere la procedura dal passaggio 2 prima di memorizzare la stazione.

- Ripetere i passaggi 1-4 per impostare altre stazioni oppure per modificare una stazione preimpostata. Quando una nuova stazione viene salvata in memoria, la stazione memorizzata in precedenza per tale numero di canale preimpostato verrà cancellata.

Nota

- La funzione di backup protegge le stazioni memorizzate per alcune ore nel caso in cui si verifichi un'interruzione di corrente o se il cavo di alimentazione CA viene scollegato.

Per richiamare una stazione memorizzata

1 P r ePRE6ETe+/-rpereselezionare la stazione desiderata.

Per eseguire la scansione delle stazioni preimpostate

È possibile eseguire la scansione automatica delle stazioni salvate in memoria (scansione della memoria preimpostata).

1 Tenere premuto PRESET +/-.

Verrà visualizzato il numero preimpostato e verrà eseguita la sintonizzazione sulle stazioni programmate in sequenza per una durata di 5 secondi ciascuna.

2 Premere di nuovo PRESET +/- quando viene individuata la stazione desiderata.

Per cancellare completamente la memoria preimpostata

1 P r eTUMERsul teleomando.

2 P r eCLER finché non viene visualizzato "MEM CLR".

Nota

- Tutte le stazioni verranno cancellate.

Uso del sistema RDS (Radio Data System, sistema dei dati radio)

Introduzione al sistema RDS

Radio Data System (RDS) è un sistema utilizzato dalla maggior parte delle stazioni radio FM che consente di fornire agli ascoltatori tipi di informazioni diverse, ad esempio il nome della stazione e il tipo di programma trasmesso.

Una delle funzioni del sistema RDS è la possibilità di eseguire una ricerca in base al tipo di programma. Ad esempio, è possibile ricercare una stazione che sta trasmettendo il tipo di programma JAZZ.

È possibile ricercare i seguenti tipi di programma:

NEWS - Notizie

AFFAIRS - Attualità

INFO - Informazioni generali

SPORT - Sport

EDUCATE - Didattica

DRAMA - Radiodrammi, ecc.

CULTURE - Cultura nazionale o regionale, teatro, ecc.

SCIENCE - Scienza e tecnologia

VARIED - Trasmissioni principalmente parlate, come quiz o interviste.

POP M - Musica pop

ROCK M - Musica rock

EASY M - Musica d'ascolto

LIGHT M - Musica classica leggera

CLASSICS - Musica classica impegnata

OTHER M - Musica che non rientra nelle categorie precedenti

WEATHER - Previsioni meteorologiche

FINANCE - Mercato azionario, commercio, trading

CHILDREN - Programmi per bambini

SOCIAL - Questioni sociali

RELIGION - Programmi relativi alla religione

PHONE IN - Opinioni del pubblico tramite telefono

TRAVEL - Viaggi in stile vacanza piuttosto che i bollettini del traffico

LEISURE - Interessi e hobby nel tempo libero

JAZZ - Jazz

COUNTRY - Musica country

NATION M - Musica popolare in una lingua diversa dall'inglese

OLDIES - Musica popolare degli anni '50 e '60

FOLK M - Musica folk

DOCUMENT - Documentari

TEST - Trasmissione per il test di apparecchiatura o ricevitori per trasmissioni di emergenza.

ALARM - Annunci di emergenza inviati in circostanze eccezionali per segnalare eventi che possono causare vari tipi di pericoli.

Ricerca dei programmi RDS

È possibile ricercare uno dei tipi di programma elencati sopra.

1 Premere TUNER sul telecomando.

Il sistema RDS è disponibile solo per FM.

2 Premere RDS PTY sul telecomando.

Verrà visualizzata la dicitura "SELECT" per circa 6 secondi.

3 Premere ←/→ per selezionare il tipo di programma che si desidera ascoltare.

Ogni volta che viene premuto questo tasto, verrà visualizzato il tipo di programma. Se si tiene premuto il tasto, il tipo di programma verrà visualizzato in modo continuo.

4 Durante la visualizzazione del tipo di programma (6 secondi), premere di nuovo RDS PTY.

Dopo che il tipo di programma selezionato si è illuminato per 2 secondi, viene visualizzata la dicitura "SEARCH" e viene avviata la ricerca.

Nota

- Se il display smette di lampeggiare, avviare di nuovo la procedura partendo dal passaggio 2. Quando l'unità individua il tipo di programma desiderato, il numero del canale corrispondente si illuminerà per circa 8 secondi, quindi verrà visualizzato il nome della stazione.

- Per ascoltare una stazione diversa dello stesso tipo di programma, premere RDS PTY quando lampeggia il numero del canale o il nome della stazione. L'unità eseguirà la ricerca della stazione successiva.

- Se non viene individuata alcuna stazione, "NO FOUND" verrà visualizzato per 4 secondi.

Informazioni fornite dal sistema RDS

Ogni volta che si preme RDS DISPLAY, sul display verrà visualizzata la sequenza seguente:

Quando è sintonizzata una stazione diversa da una stazione RDS o una stazione RDS che invia un segnale debole, sul display viene visualizzata la sequenza seguente:

Uso della memoria di programmazione automatica delle stazioni (ASPM)

Durante la modalità operativa ASPM, il sintonizzatore ricercherà automaticamente le nuove stazioni RDS. È possibile memorizzare un massimo di 30 stazioni.

Se nella memoria sono già state registrate delle stazioni, il numero di stazioni che sarà possibile registrare sarà inferiore.

1 Premere TUNER sul telecomando.

2 Tenere premuto RDS ASPM sul telecomando.

"ASPM" lampeggerà per circa 4 secondi e quindi verrà avviata la scansione (tra 87,5 e 108 MHz).

Una volta eseguita la scansione, il numero di stazioni registrate in memoria verrà visualizzato per 4 secondi e la dicitura "END" apparirà per 4 secondi.

Per interrompere l'operazione ASPM prima che sia stata completata:

Premere ■ durante la scansione delle stazioni. Le stazioni già salvate verranno conservate nella memoria.

Nota

• Se la stessa stazione trasmette su più frequenze, verrà memorizzata la frequenza più potente.
• Qualsiasi altra stazione con la stessa frequenza di quella registrata in memoria non verrà salvata.
• Se nella memoria sono già state salvate 30 stazioni, la scansione verrà annullata. Per rieseguire l'operazione ASPM, cancellare la memoria preimpostata.
• Se nella memoria non è stata registrata alcuna stazione, la dicitura "END" verrà visualizzata per circa 4 secondi.
• Se i segnali RDS risultano molto deboli, è possibile che i nomi delle stazioni non vengano registrati nella memoria.
• Lo stesso nome di stazione può essere memorizzato su canali diversi.
• In alcune zone o durante alcuni periodi i nomi delle stazioni potrebbero essere diversi.

Note sul funzionamento del sistema RDS

Se si verifica uno degli eventi seguenti, non significa che l'unità è difettosa:

• "PS", "No PS" e un nome di stazione vengono visualizzati in sequenza alternata e correttamente.
• Se una particolare stazione non trasmette correttamente o se la stazione sta effettuando dei test, la funzione della ricezione RDS potrebbe non funzionare correttamente.
• Se si riceve una stazione RDS il cui segnale è troppo debole, è possibile che informazioni come il nome della stazione non vengano visualizzate.
• "No PS", "No PYT" o "No RT" lampeggerà per circa 5 secondi e quindi verrà visualizzata la frequenza.

Note sul testo radio:

• Verranno visualizzati i primi 8 caratteri del testo radio, mentre il testo rimanente scorrerà sul display.
• Se si esegue la sintonizzazione su una stazione RDS che non trasmette testi radio, verrà visualizzato "No RT" quando si passa alla posizione del testo radio.
• Quando si ricevono i dati del testo radio o quando i contenuti del testo vengono modificati, verrà visualizzata la dicitura "RT".

Ascolto di trasmissioni DAB+

Informazioni su DAB+ (Digital Audio Broadcasting)

Digital Audio Broadcasting è un sistema di trasmissione digitale in cui i segnali audio vengono convertiti in segnali digitali per la trasmissione. Una trasmissione DAB+ è costituita da un gruppo di dati chiamati multiplex (ensemble) che può contenere una o più stazioni (servizi). Ogni stazione contiene un servizio primario e può contenere uno o più servizi secondari. Ciò consente la trasmissione di più programmi o servizi su una frequenza unica.

Scansione automatica

Quando viene accesa per la prima volta, l'unità esegue la scansione automatica delle stazioni radio per creare un elenco delle stazioni. La scansione automatica può essere rieseguita quando si sposta l'unità in altre aree o si aggiungono canali multiplex all'elenco delle stazioni.

1 P r eTUNERéinché "DAB" non viene visualizzato sul display.

2 Tenere premuto DAB SCAN sul telecomando per più di 3 secondi.

Viene avviata la scansione automatica.

Dopo la scansione:

Le stazioni verranno memorizzate in ordine alfanumerico e verrà selezionata la prima stazione nell'elenco, che sarà riprodotta attraverso gli altoparlanti.

- Per ascoltare altre stazioni, vedere Selezione di una stazione dall'elenco delle stazioni di seguito.

Nota

• Se non viene individuata alcuna stazione. verrà visualizzato "NO SIG".
• Verranno visualizzate un massimo di 100 stazioni totali captate.

Selezione di una stazione dall'elenco delle stazioni

Dopo avere captato una stazione DAB+, è possibile selezionarla dall'elenco delle stazioni.

1 Premere TUNER finché "DAB" non viene visualizzato sul display.
2 Durante la ricezione di una stazione DAB+, premere TUNE +/- per selezionare la stazione desiderata.
3 Premere DAB ENTER sul telecomando entro 10 secondi per sintonizzarsi sulla stazione desiderata.

Sintonizzazione manuale

È possibile registrare manualmente le stazioni che non vengono individuate durante la scansione automatica. Se la ricezione è scadente, è possibile regolare il livello di sensibilità. La sintonizzazione manuale è disponibile solo dopo aver eseguito la sintonizzazione automatica. Eseguire innanzitutto la scansione automatica.

1 Premere TUNER finché "DAB" non viene visualizzato sul display.

2 Premere una volta DAB SCAN.

3 Premere TUNE +/- entro 10 secondi per selezionare la frequenza DAB+.

4 Premere DAB ENTER entro 10 secondi.

- Se il livello è troppo basso, spostare l'antenna o l'unità per migliorare la ricezione.

Modifica della visualizzazione di informazioni

È possibile modificare le informazioni visualizzate sul display DAB+.

Premere il tasto DAB DISPLAY.

Ogni volta che si preme questo tasto, le informazioni sul display cambiano nell'ordine seguente.

Se viene visualizzato "NO SIG", non è possibile modificare il display usando il tasto DAB DISPLAY.

[Station Name]

Viene visualizzato il nome della stazione (opzione attivata per impostazione predefinita).

[Scrolling text]

Le informazioni scorrono sul display quando vengono inviate dalla stazione.

[Programme type]

Descrizione del tipo di programma trasmesso dalla stazione.

[Multiplex name]

Nome del multiplex (ensemble) che fornisce il servizio corrente.

[Frequency]

Frequenza DAB+ della stazione.

[Stereo mode]

Viene visualizzata la modalità stereo.

[Transfer speed]

Velocità di trasferimento dei dati.

[Signal quality]

Qualità del segnale visualizzata in formato numerico (0-100).

[85-100: Buona, 70-84: Media, 0-69: Scadente]

Memorizzazione di una stazione

È possibile memorizzare 10 stazioni DAB e richiamarle mediante la pressione di un tasto (sintonizzazione preimpostata).

1 Sintonizzarsi sulla stazione DAB desiderata.

2 Premere MEMORY/ PROGRAM.

Il numero preimpostato lampeggerà.

3 Premere PRESET +/- entro 10 secondi per selezionare il numero del canale preimpostato.

Registrare le stazioni in memoria in ordine iniziando dal canale preimpostato 1.

4 Premere MEMORY/PROGRAM entro

10 secondi per memorizzare la stazione.

Se gli indicatori del numero preimpostato scompaiono prima di memorizzare la stazione, ripetere la procedura dal passaggio 2.

5 Ripetere i passaggi 1-4 per impostare altre stazioni oppure per modificare una stazione preimpostata.

Quando una nuova stazione viene salvata in memoria, la stazione memorizzata in precedenza per tale numero di canale preimpostato verrà cancellata.

Tabella delle frequenze DAB (BANDA III)

Frequenza Etichetta Frequenza Etichetta
174,928 MHz 5A	208,064 MHz	9D
176,640 MHz 5B	209,936 MHz	10A
178,352 MHz 5C	211,648 MHz	10B
180,064 MHz 5D	213,360 MHz	10C
181,936 MHz 6A	215,072 MHz	10D
183,648 MHz 6B	216,928 MHz	11A
185,360 MHz 6C	218,640 MHz	11B
187,072 MHz 6D	220,352 MHz	11C
188,928 MHz 7A	222,064 MHz	11D
190,640 MHz 7B	223,936 MHz	12A
192,352 MHz 7C	225,648 MHz	12B
194,064 MHz 7D	227,360 MHz	12C
195,936 MHz 8A	229,072 MHz	12D
197,648 MHz 8B	230,784 MHz	13A
199,360 MHz 8C	232,496 MHz	13B
201,072 MHz 8D	234,208 MHz	13C
202,928 MHz 9A	235,776 MHz	13D
204,640 MHz 9B	237,488 MHz	13E
206,352 MHz 9C	239,200 MHz	13F

Nota

- L'etichetta non viene visualizzata sul display principale. Verrà visualizzata solo la frequenza.

Capitolo 9:

Altri collegamenti

AVVERTENZA

- Prima di effettuare o modificare i collegamenti, spegnere l'unità e scollegare il cavo di alimentazione dalla presa CA.

Collegamento di componenti aggiuntivi

Collegare il componente di riproduzione aggiuntivo al connettore mini-jack AUDIO IN sul pannello anteriore.

- Questo metodo consente di riprodurre sull'unità brani musicali contenuti su dispositivi iPod/iPhone/iPad che non supportano l'uso del connettore iPod/iPhone e del terminale USB.

1 P r eAUDIOdN per selezionare la sorgente di ingresso.

Quando si seleziona AUDIO IN, sul display principale viene visualizzato "AUDIO IN".

Nota

- Se al connettore mini-jack AUDIO IN viene collegato il connettore delle cuffie aggiuntive, il volume dell'unità verrà regolato in base al volume del componente in riproduzione. Se l'audio risulta disturbato dopo avere abbassato il volume dell'unità, provare ad abbassare il volume sul componente di riproduzione aggiuntivo.

Collegare i connettori audio LINE IN sul pannello posteriore al componente di riproduzione aggiuntivo.

Pannello posteriore dell'unità

1 Premere due volte AUDIO IN per selezionare la sorgente di ingresso.

Quando si seleziona LINE, sul display principale viene visualizzato "LINE".

Capitolo 10:

Riproduzione audio mediante Bluetooth®

Riproduzione di brani musicali mediante la tecnologia wireless Bluetooth

Dati musicali

L'unità è in grado di riprodurre brani musicali memorizzati su dispositivi abilitati per Bluetooth (telefoni cellulari, lettori di musica digitale, ecc.) in modalità wireless. È inoltre possibile utilizzare un trasmettitore audioBluetooth (venduto separatamente) per ascoltare brani musicali da dispositivi non dotati di funzionalitàBluetooth. Per ulteriori dettagli, consultare il manuale di istruzioni del dispositivo abilitato perBluetooth.

Nota

• Il marchio denominativo e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi uso di tali marchi da parte di PIONEER CORPORATION è concesso in licenza. Altri marchi e nomi di marchi appartengono ai rispettivi proprietari.
• Il dispositivo abilitato per la tecnologia Bluetooth deve supportare i profili A2DP.
• Pioneer non garantisce un collegamento e un funzionamento corretti dell'unità con tutti i dispositivi abilitati per la tecnologia Bluetooth.

Funzionamento del telecomando

Il telecomando fornito in dotazione con l'unità consente di riprodurre e interrompere la riproduzione di file multimediali e di eseguire altre operazioni.

Nota

• Il dispositivo abilitato per la tecnologia Bluetooth deve supportare i profili AVRCP.
• Non è possibile garantire il funzionamento del telecomando con tutti i dispositivi abilitati per la tecnologia wireless Bluetooth.

Accoppiamento con l'unità (registrazione iniziale)

Per riprodurre i brani musicali memorizzati sul dispositivo abilitato per Bluetooth, è necessario innanzitutto eseguire l'accoppiamento. L'accoppiamento deve essere eseguito in occasione del primo utilizzo dell'unità con il dispositivo abilitato per Bluetooth, oppure quando i dati di accoppiamento sul dispositivo vengono cancellati per un qualsiasi motivo.

L'accoppiamento è necessario per consentire la comunicazione mediante la tecnologia wireless Bluetooth.

• L'accoppiamento viene eseguito solamente al momento del primo utilizzo dell'unità unitamente al dispositivo abilitato per Bluetooth.
• Per consentire la comunicazione mediante la tecnologia wireless Bluetooth, l'accoppiamento deve essere effettuato sia sull'unità che sul dispositivo abilitato per Bluetooth.
• Dopo avere premuto BT AUDIO e avere attivato l'ingresso BT AUDIO, eseguire la procedura di accoppiamento sul dispositivo abilitato per Bluetooth. Se l'accoppiamento è stato eseguito correttamente, non sarà necessario eseguire le procedure per l'accoppiamento dell'unità descritte di seguito.

Per ulteriori dettagli, consultare il manuale di istruzioni del dispositivo abilitato per Bluetooth.

1 Premere ⏻ STANDBY/ON e accendere l'unità.

2 Premere BT AUDIO.

L'unità passa a BT AUDIO e viene visualizzato "PAIRING".

3 Accendere il dispositivo abilitato per Bluetooth che si desidera accoppiare, quindi eseguire la procedura di accoppiamento.

Nota

- Su tutti i dispositivi abilitati per Bluetooth questa unità verrà visualizzata come "X-CM32", "X-CM325" o "X-CM42".

Verrà avviata la procedura di accoppiamento.

• Posizionare il dispositivo abilitato per Bluetooth vicino all'unità.
• Fare riferimento al manuale di istruzioni del dispositivo abilitato per Bluetooth per informazioni su quando è possibile eseguire l'accoppiamento e sulle procedure richieste.
• Quando viene richiesto il codice PIN, immettere "0000" (l'unità non accetta impostazioni del codice PIN diverse da "0000").

4 Confermare che l'accoppiamento è stato completato verificando il dispositivo abilitato per Bluetooth.

Se l'accoppiamento del dispositivo abilitato per Bluetooth è stato eseguito correttamente, il nome del dispositivo abilitato per Bluetooth sarà visualizzato sul pannello anteriore dell'unità (verranno visualizzati solo caratteri alfanumerici a byte singolo. I caratteri che non possono essere visualizzati saranno sostituiti dal simbolo "*").

Ascolto di brani musicali sull'unità da un dispositivo abilitato per Bluetooth

1 P r eBTnAUDIO.r e

L'ingresso dell'unità verrà impostato su BT AUDIO.

2 Tra il dispositivo abilitato per Bluetooth e l'unità verrà stabilita una connessione Bluetooth.

Le procedure per la connessione all'unità devono essere effettuate dal dispositivo abilitato per Bluetooth.

- Per ulteriori dettagli sulle procedure di connessione, fare riferimento al manuale di istruzioni del dispositivo abilitato per Bluetooth.

3 Riprodurre i brani musicali dal dispositivo abilitato per Bluetooth.

Nota

• Quando non è collegato alcun dispositivo abilitato per Bluetooth e non viene eseguita alcuna operazione per più di 20 minuti, l'unità si spegne automaticamente. In questo caso, l'opzione di spegnimento automatico deve essere impostata su ON.
• È possibile impostare l'opzione di spegnimento automatico su ON/OFF (pagina 38).

BT STANDBY

• Quando l'unità è in modalità standby e BT STANDBY è impostato su ON, è possibile eseguire le seguenti operazioni.
• Se si seleziona un dispositivo abilitato per Bluetooth per il quale è già stata eseguita la connessione all'unità (accorpiamento), l'unità si accenderà automaticamente con la funzione BT AUDIO attiva.

Impostazioni BT STANDBY

• Per alternare le opzioni ON/OFF, tenere premuto il tasto INPUT sulla parte superiore dell'unità per 3 secondi.
• Quando l'unità è accesa, tenere premuto il tasto INPUT. Non è possibile utilizzare questo tasto quando l'unità è spenta.
• La procedura di impostazione può essere eseguita solo mediante il tasto INPUT sull'unità. Non è possibile eseguire l'impostazione utilizzando il telecomando.

Nota

• Quando BT STANDBY è impostato su ON, sul display principale viene visualizzata la dicitura "BT STANDBY ON".
• Quando BT STANDBY è impostato su OFF, sul display principale viene visualizzata la dicitura "BT STANDBY OFF".

Connessione a un dispositivo abilitato per Bluetooth con la modalità BT STANDBY attiva

Se l'unità è in modalità BT STANDBY ed è già stata connessa a un dispositivo abilitato per Bluetooth (è già stato eseguito l'accoppiamento), la richiesta di connessione automatica può essere inviata automaticamente in base alla cronologia delle connessioni.

La funzione BT AUDIO si attiverà automaticamente e verrà stabilita una connessione tra l'unità e il dispositivo abilitato per Bluetooth.

La connessione automatica in modalità BT STANDBY con i dispositivi che sono già stati accoppiati con l'unità non verrà eseguita nei seguenti casi.

In tali casi cancellare la cronologia delle connessioni dal dispositivo abilitato per la tecnologia wireless Bluetooth ed eseguire nuovamente l'accoppiamento.

• L'unità è in grado di registrare fino a 8 accoppiamenti. Se si esegue la connessione a un dispositivo abilitato per tecnologia wireless Bluetooth non compreso nelle 8 unità accoppiate, l'accoppiamento meno recente verrà eliminato dalla cronologia.
• Se vengono ripristinate le impostazioni predefinite di fabbrica, verrà eliminata l'intera cronologia degli accoppiamenti.

Avvertenza sulle onde radio

L'unità utilizza onde radio con frequenza di 2,4 GHz, una banda utilizzata da altri sistemi wireless (vedere l'elenco di seguito). Per evitare disturbi o interruzioni della comunicazione, non utilizzare l'unità nelle vicinanze di tali dispositivi oppure assicurarsi che tali dispositivi siano spenti.

• Telefoni senza fili
• Fax senza fili
• Forni a microonde
  • Dispositivi LAN wireless (IEEE802.11b/g)
• Apparecchiature AV wireless
• Dispositivi di comando wireless per videogiochi
• Apparecchiature sanitarie basate su microonde
• Alcuni tipi di dispositivi di monitoraggio di bambini

Altri tipi di apparecchiature meno comuni che utilizzano la stessa frequenza:

• Sistemi antifurto
  • Stazioni per radioamatori (HAM)
• Sistemi di gestione logistica per magazzini
• Sistemi di discriminazione per treni e veicoli di emergenza

Nota

• Se l'immagine di un televisore appare disturbata, è possibile che un dispositivo abilitato per la tecnologia wireless Bluetooth o questa unità (compresi i prodotti supportati dall'unità) stiano causando interferenze di segnale con il connettore d'ingresso dell'antenna del televisore, video, sintonizzatore satellitare, ecc. In tal caso, aumentare la distanza fra il connettore d'ingresso dell'antenna e il dispositivo abilitato per la tecnologia wireless Bluetooth o questa unità (compresi i prodotti supportati dall'unità).
• Se un oggetto (per esempio una porta in metallo, un muro in cemento o materiale isolante contenente lamierino di stagno) ostacola la trasmissione del segnale da questa unità (compresi i prodotti supportati dall'unità) al dispositivo dotato di tecnologia wireless Bluetooth potrebbe essere necessario spostare il sistema per evitare disturbi e interruzioni del segnale.

Campo di utilizzo

L'uso di questa unità è limitato all'uso domestico (le distanze di trasmissione potrebbero risultare ridotte a seconda dell'ambiente di comunicazione).

Nei luoghi elencati di seguito una ricezione delle onde radio di bassa qualità o impossibile può causare l'interruzione temporanea o permanente della riproduzione audio:

• In edifici in cemento armato o con struttura in ferro o acciaio.
• Nelle vicinanze di mobili in metallo di grandi dimensioni.

• In luoghi affollati o nelle vicinanze di ostacoli o edifici.

• In un luogo esposto a campi magnetici, elettricità statica o interferenze di onde radio provenienti da apparecchiature radio che utilizzano la stessa banda di frequenza (2,4 GHz) dell'unità, per esempio un forno a microonde o un dispositivo LAN wireless (IEEE802.11b/g) a 2,4 GHz.

• Nelle aree residenziali densamente popolate (appartamenti, condomini, ecc.), il sistema può subire interferenze delle onde radio a causa del forno a microonde del vicino. In questo caso, spostare l'unità in un luogo diverso. Le interferenze delle onde radio si verificheranno solo se il forno a microonde è in uso.

Onde radio riflesse

Le onde radio ricevute dall'unità includono le onde radio provenienti direttamente dal dispositivo dotato di tecnologia wireless Bluetooth (onda diretta) e le onde provenienti da diverse direzioni e riflesse da pareti, mobili ed edifici (onde riflesse). Le onde riflesse (causate da ostacoli e oggetti riflettenti) creano altre onde riflesse e variazioni nelle condizioni di ricezione a seconda della posizione. Se questo fenomeno impedisce la ricezione corretta del segnale audio, spostare leggermente il dispositivo dotato di tecnologia wireless Bluetooth. Tenere inoltre presente che il segnale audio può essere interrotto da onde riflesse quando una persona passa o si avvicina all'area tra l'unità e il dispositivo dotato di tecnologia wireless Bluetooth.

Precauzioni relative ai collegamenti ai prodotti supportati da questa unità

• Prima di collegarli all'unità, completare i collegamenti di tutti i dispositivi supportati dall'unità, compresi cavi audio e cavi di alimentazione.
• Una volta completati i collegamenti all'unità, verificare che i cavi audio e i cavi di alimentazione non siano attorcigliati tra loro.
• Prima di scollegare l'unità, verificare che lo spazio nell'area circostante sia sufficiente per eseguire l'operazione.
• Prima di eseguire modifiche ai collegamenti dei cavi audio o di altro tipo dei prodotti supportati dall'unità, verificare che lo spazio nell'area circostante sia sufficiente per eseguire l'operazione.

Capitolo 11:

Informazioni aggiuntive

Risoluzione dei problemi

Spesso l'esecuzione errata delle operazioni viene scambiata per un guasto o un problema di funzionamento. Se si riscontrano dei problemi relativi a un componente, verificare i punti seguenti. Talvolta il guasto può essersi verificato in un altro componente. Verificare gli altri componenti e le apparecchiature elettriche in uso. Se il problema persiste anche dopo avere effettuato le verifiche elencate di seguito, rivolgersi al centro servizi autorizzato Pioneer di zona o al proprio rivenditore per le eventuali riparazioni.

- Se il funzionamento dell'unità presenta anomalie a causa di fattori esterni, come elettricità statica, scollegare la spina di alimentazione dalla presa e quindi reinserirla per ripristinare le condizioni di funzionamento normali.

Problema generico

Problema Verifica Soluzione
Le impostazioni eseguite sono state cancellate.	Il cavo di alimentazione è stato scollegato?	Se il cavo di alimentazione viene scollegato, le impostazioni eseguite vengono cancellate. Reimpostare l'orologio. Se non si desidera cancellare le impostazioni, non scollegare il cavo di alimentazione.
Si nota una differenza di volume tra CD, MP3, WMA, iPod/iPhone/iPad, Tuner, AUDIO IN e LINE.	Non si tratta di un problema dell'unità.	Il volume può risultare diverso a seconda della sorgente di ingresso e del formato di registrazione.
Non è possibile controllare l'unità utilizzando il telecomando.	Il telecomando viene usato da una distanza eccessiva?	Utilizzare il telecomando entro un raggio di 7 m e a 30° rispetto al sensore del telecomando sul pannello anteriore (pagina 5).
	Il sensore del telecomando è esposto alla luce del sole diretta o a un'intensa luce artificiale proveniente da una lampadina fluorescente, ecc.?	È possibile che i segnali del telecomando non vengano ricevuti correttamente se il sensore è esposto alla luce del sole diretta o a intensa luce artificiale proveniente da una lampadina fluorescente, ecc.
	Le batterie sono scariche? Sostituire le batterie (pagina 5).
Non è possibile riprodurre il disco oppure il disco viene espulso automaticamente.	Il disco presenta graffi? I dischi graffiati potrebbero non venire riprodotti.
	Il disco è sporco? Rimuovere la sporcizia dal disco con un panno (pagina 38).
	L'unità si trova in un luogo umido? Potrebbe formarsi della condensa al suo interno. Attendere che la condensa sia evaporata. Non posizionare l'unità accanto a un condizionatore d'aria, ecc. (pagina 37).
I nomi delle cartelle e dei file non vengono riconosciuti.	È stato superato il numero massimo di nomi di cartelle o file che può essere riconosciuto da parte dell'unità?	Tenere presente che l'unità è in grado di riconoscere un massimo di 255 cartelle per disco e 999 file all'interno di una cartella. Tuttavia, a seconda della struttura della cartella, è possibile che l'unità non sia in grado di riconoscere alcune cartelle o alcuni file.
L'unità si spegne automaticamente.		Se la riproduzione non è attiva e non si eseguono altre operazioni per almeno 20 minuti, l'unità si spegne automaticamente. In questo caso, l'opzione di spegnimento automatico deve essere impostata su ON (pagina 38).

Quando è collegato un dispositivo di archiviazione USB

Problema Verifica Soluzione
Il dispositivo di archiviazione USB non viene riconosciuto.	Il dispositivo di archiviazione USB è stato collegato correttamente?	Collegare il dispositivo in modo saldo (fino in fondo).
	Il dispositivo di archiviazione USB è collegato mediante un hub USB?	Questa unità non supporta l'uso di hub USB. Collegare il dispositivo di archiviazione USB direttamente.
		L'unità supporta esclusivamente dispositivi per l'archiviazione di massa USB.
		L'unità supporta dispositivi per memoria flash portatili e per riproduzione audio digitale.
		Sono supportati esclusivamente i sistemi di file FAT16 e FAT32. Non vengono supportati altri sistemi di file (exFAT, NTFS, HFS, ecc.).
		Questo dispositivo non supporta l'uso di unità disco fisso esterne.
	Non si tratta di un problema dell'unità.	Spegnere l'unità, quindi riaccenderla.
		È possibile che alcuni dispositivi di archiviazione USB non vengano riconosciuti correttamente.
Non è possibile riprodurre il file.	Il file è protetto da copyright (da DRM)?	Non è possibile riprodurre i file protetti da copyright.
	Non si tratta di un problema dell'unità.	Non è possibile riprodurre i file memorizzati su un computer.
		Potrebbe non essere possibile riprodurre alcuni file.
I nomi delle cartelle o dei file non vengono visualizzati o non vengono visualizzati correttamente.	I nomi delle cartelle o dei file sono formati da più di 30 caratteri?	È possibile visualizzare un massimo di 30 caratteri per i nomi di cartelle e di file.
I nomi delle cartelle e dei file non vengono visualizzati in ordine alfabetico.	Non si tratta di un problema dell'unità.	L'ordine di visualizzazione dei nomi delle cartelle e dei file dipende dall'ordine di registrazione delle cartelle o dei file sul dispositivo di archiviazione USB.
Il riconoscimento del dispositivo di archiviazione USB richiede molto tempo.	Qual è la capacità del dispositivo di archiviazione USB?	Il caricamento dei dati potrebbe richiedere parecchio tempo quando vengono collegati dispositivi di archiviazione USB con elevata capacità (l'operazione potrebbe richiedere alcuni minuti).
Il dispositivo di archiviazione USB non viene alimentato.	Sul display del pannello anteriore è visualizzato il messaggio "AUTH ERR"? Non viene fornita alimentazione se il consumo energetico è eccessivo.	Spegnere l'unità, quindi riaccenderla.
		Spegnere l'unità, quindi scollegare e ricollegare il dispositivo di archiviazione USB.
		Premere INPUT per passare a un'altra modalità, quindi impostare nuovamente la modalità USB.

Quando è collegato un iPod/iPhone/iPad

Problema Soluzione
Impossibile controllare l’iPod/iPhone/iPad dal telecomando.	Verificare che l’iPod/iPhone/iPad sia collegato correttamente (pagina 17).
Impossibile utilizzare l’iPod/iPhone/iPad. Verificare che l’iPod/iPhone/iPad sia collegato correttamente (pagina 17).Se il funzionamento dell’iPod/iPhone/iPad si interrompe, tentare di reimpostare l’iPod/iPhone/iPad, quindi ricollegarlo all’unità.

Quando si connette o si utilizza un dispositivo abilitato per la tecnologia wireless Bluetooth

Problema Soluzione

Impossibile connettere o utilizzare il dispositivo abilitato per la tecnologia wireless BluetoothIl dispositivo abilitato per la tecnologia wireless Bluetooth non emette alcun suono oppure l'audio viene interrotto.

Verificare che in prossimità dell'unità non siano presenti oggetti che emettono onde elettromagnetiche con una frequenza di banda di 2,4 GHz (forni a microonde, dispositivi LAN wireless o apparati abilitati per la tecnologia wireless Bluetooth). In caso contrario, allontanare l'unità da tale oggetto. In alternativa, interrompere l'uso dell'oggetto che emette onde elettromagnetiche.
Verificare che il dispositivo abilitato per la tecnologia wireless Bluetooth non sia troppo distante dall'unità e che non siano presenti ostacoli tra il dispositivo abilitato per la tecnologia wireless Bluetooth e l'unità. Posizionare il dispositivo abilitato per la tecnologia wireless Bluetooth a una distanza non superiore a 10 m* dall'unità e verificare che tra dispositivo e unità non siano presenti ostacoli.
* Tale distanza è puramente indicativa. La distanza effettiva consentita tra i dispositivi può variare a seconda delle condizioni dell'ambiente circostante.
È possibile che il dispositivo abilitato per la tecnologia wireless Bluetooth non sia stato impostato sulla modalità di comunicazione che supporta la tecnologia wireless Bluetooth. Verificare l'impostazione del dispositivo abilitato per la tecnologia wireless Bluetooth.

Dischi e formati riproducibili

CD audio	• CD audio disponibili in commercio• Dischi CD-R/-RW/-ROM che contengono brani musicali registrati nel formato CD-DA
WMA	File WMA registrati su dischi CD-R/-RW/-ROM o su dispositivi di archiviazione USB
MP3	File MP3 registrati su dischi CD-R/-RW/-ROM o su dispositivi di archiviazione USB

• È possibile riprodurre solo i dischi che sono stati finalizzati.
• I dischi registrati nella modalità di scrittura a pacchetti (formato UDF) non sono compatibili con l'unità.
• I nomi di società e di prodotti citati nel presente documento sono marchi o marchi registrati delle rispettive società.
• È possibile riprodurre solo dischi registrati in ISO9660 Livello 1, Livello 2 e Joliet.
• Non è possibile riprodurre i file protetti da DRM (Digital Rights Management, gestione dei diritti digitali).

Nota

• Questa unità non supporta dischi multisessione o registrazioni multiborder.
• La registrazione multisessione/multiborder è un metodo in cui i dati vengono registrati su un unico disco in due o più sessioni/border. Per “sessione” o “border” si intende un'unità di registrazione, costituita da un gruppo di dati completo dal lead-in al lead-out.

Informazioni sui CD protetti da copia

Questa unità è stata progettata in conformità alle specifiche del formato CD audio. L'unità non supporta la riproduzione o il funzionamento di dischi che non sono conformi a queste specifiche.

Formati di file audio supportati

Questa unità non supporta la codifica senza perdita di dati.

Avvertenze per l'uso

Quando si sposta l'unità

Quando si deve spostare l'unità, verificare innanzitutto che il disco non sia inserito e che l'iPod/iPhone/iPad sia scollegato. Quindi premere ◦ STANDBY/ON, attendere che "STANDBY" scompaia dal display principale, spegnere l'unità e a questo punto scollegare il cavo di alimentazione. È possibile che si verifichino danni se l'unità viene trasportata o spostata quando il disco è ancora inserito o quando un altro dispositivo è collegato alla porta del connettore dell'iPod/iPhone/iPad, al terminale USB o al connettore mini-jack AUDIO IN.

Luogo di installazione

• Scegliere un luogo stabile accanto al televisore o al sistema stereo utilizzato con l'unità.
• Non posizionare l'unità sopra un televisore o un monitor a colori. Inoltre, installare in un luogo lontano da piastre per cassette e altri dispositivi facilmente influenzati da forze magnetiche.

Evitare i luoghi seguenti:

• Luoghi esposti alla luce del sole diretta
• Luoghi umidi o con scarsa ventilazione
• Luoghi con temperature estremamente elevate
  • Luoghi esposti a vibrazioni
• Luoghi caratterizzati dalla presenza di polvere o fumo di sigaretta
• Luoghi esposti a fuliggine, vapore o calore (cucine, ecc.)

Non posizionare oggetti sull'unità

Non posizionare oggetti sopra l'unità.

Non ostruire i fori di ventilazione.

Non utilizzare l'unità su tappeti a pelo lungo, letti, divani, ecc. o avvolta in un panno. Ciò potrebbe impedire la dispersione del calore causando danni.

Non esporre l'unità a fonti di calore.

Non posizionare l'unità sopra un amplificatore o altri componenti che generano calore. Quando l'unità viene montata su rack, per evitare il calore generato dall'amplificatore o da altri componenti audio, posizionare l'unità su uno scaffale sotto l'amplificatore.

• Spegnere l'unità quando non viene utilizzata.
• Quando l'unità è accesa, a seconda delle condizioni del segnale, è possibile che sul televisore compaiano delle strisce e che l'audio delle trasmissioni radio risulti disturbato. In questo caso, spegnere l'unità.

Informazioni sulla condensa

Se l'unità viene spostata improvvisamente da un luogo freddo a una stanza con temperature elevate (ad esempio in inverno) o se la temperatura nella stanza di installazione dell'unità si alza improvvisamente perché viene acceso il calorifero, potrebbero formarsi delle gocce d'acqua (condensa) all'interno dell'unità (sui componenti operativi e sulla lente). In presenza di condensa l'unità non funzionerà correttamente e non sarà possibile eseguire la riproduzione. Lasciare l'unità accesa a temperatura ambiente per 1 o 2 ore (la durata dipende dalla quantità di condensa). Le gocce d'acqua scompariranno e sarà possibile eseguire la riproduzione. La condensa può comparire anche nei mesi estivi se l'unità viene esposta direttamente al flusso d'aria proveniente da un condizionatore. In questo caso, spostare l'unità in un luogo diverso.

Pulizia del prodotto

• Scollegare il cavo di alimentazione dalla presa di corrente durante la pulizia dell'unità.
• Pulire l'unità utilizzando un panno morbido. Per sporcizia persistente, applicare del detergente neutro diluito in 5-6 parti d'acqua su un panno morbido, strizzare a fondo il panno, rimuovere la sporcizia, quindi strofinare di nuovo con un panno morbido asciutto.
• L'uso di alcol, solventi, benzene, insetticidi, ecc. potrebbe causare la rimozione della vernice. Inoltre, se prodotti in gomma o in vinile rimangono in contatto con l'unità per periodi di tempo prolungati, l'alloggiamento potrebbe rovinarsi.
• Se si utilizzano salviettine imbevute di prodotti chimici, leggere attentamente le precauzioni fornite con le salviettine stesse.

Pulizia della lente

La lente dell'unità non dovrebbe sporcarsi in condizioni di utilizzo normale, tuttavia se dovesse presentare problemi di funzionamento a causa di polvere o sporcizia, rivolgersi al centro servizi autorizzato Pioneer di zona. Anche se in commercio sono disponibili prodotti per la pulizia delle lenti, si sconsiglia di utilizzarli dato che alcuni di questi prodotti potrebbero danneggiare la lente.

Cura dei dischi

Conservazione

• Riporre sempre i dischi nelle rispettive custodie e conservarli in posizione verticale, evitando luoghi caldi, umidi o esposti alla luce diretta del sole o a temperature estremamente fredde.
• Assicurarsi di avere letto le precauzioni fornite con il disco.

Pulizia dei dischi

- Se la superficie del disco presenta impronte digitali o polvere, è possibile che la riproduzione non venga avviata. In questo caso, utilizzare un panno per pulizia e strofinare delicatamente il disco dall'interno verso l'esterno. Non utilizzare panni per pulizia sporchi.

• Non utilizzare benzene, solventi o altri prodotti chimici volatili. Inoltre, non utilizzare spray per dischi o agenti antistatici.
• Per sporcizia persistente, applicare dell'acqua su un panno morbido, strizzare a fondo il panno, rimuovere la sporcizia, quindi asciugare con un panno asciutto.
  • Non utilizzare dischi danneggiati (incrinati o deformati).
• Fare in modo che la superficie del segnale dei dischi non si graffi o si sporchi.
• Non incollare pezzi di carta o adesivi ai dischi. Ciò potrebbe deformare i dischi impedendone la riproduzione. Tenere inoltre presente che i dischi a noleggio presentano spesso delle etichette e che la colla potrebbe colare. Verificare che non sia presente colla sui bordi delle etichette prima di utilizzare i dischi a noleggio.

Informazioni sui dischi dalla forma particolare

Non è possibile riprodurre dischi dalla forma particolare (a forma di cuore, esagono, ecc.) su questa unità. Non tentare di riprodurre tali dischi poiché potrebbero danneggiare l'unità.

Informazioni sull'iPod/iPhone/iPad

Made for

"Made for iPod", "Made for iPhone" e "Made for iPad" indicano che un determinato accessorio elettronico è stato specificamente progettato per essere collegato rispettivamente con un iPod, un iPhone e un iPad e che è stato certificato dallo sviluppatore per soddisfare gli standard di prestazioni Apple. Apple non è responsabile del funzionamento di questo dispositivo o della relativa conformità agli standard di sicurezza e normativi. Tenere presente che l'uso di questo componente con un iPod, iPhone o iPad potrebbe influire sulle prestazioni wireless.

iPad, iPhone, iPod, iPod nano e iPod touch sono marchi di Apple Inc. registrati negli Stati Uniti e in altri paesi.

Lightning è un marchio di Apple Inc.

Impostazione di spegnimento automatico

Tenere premuto ■ sull'unità per 3 secondi per impostare lo spegnimento automatico su ON/OFF.

• È possibile eseguire l'operazione utilizzando esclusivamente ■ sull'unità.
• Non è necessario eseguire questa impostazione utilizzando il telecomando.
  • L'impostazione iniziale è ON.

Nota

• Quando lo spegnimento automatico è impostato su ON, sul display principale viene visualizzato "APD ON".
• Quando lo spegnimento automatico è impostato su OFF, sul display principale viene visualizzato "APD OFF".

Ripristino di tutte le impostazioni predefinite

Utilizzare i passaggi seguenti per ripristinare tutte le impostazioni predefinite.

1 Premere ⏻ STANDBY/ON per accendere l'unità.

2 Premere CD sul telecomando o premere ripetutamente INPUT sull'unità principale per selezionare l'ingresso del CD.

3 Premere ▲ OPEN/CLOSE per aprire il vassoio del disco.

4 Tenere premuto ⏻ STANDBY/ON sull'unità per 3 secondi e contemporaneamente premere ■.

• Durante il ripristino delle impostazioni, verrà visualizzata la dicitura "DEFAULT". L'unità si spegne.
• Non è necessario eseguire questa impostazione utilizzando il telecomando.

Specifiche

- Sezione amplificatore

Uscita di potenza RMS: 15 W + 15 W (1 kHz, 10 %, distorsione armonica totale, 8 Ω)

- Sezione sintonizzatore

Gamma di frequenza (FM)....Da 87,5 MHz a 108 MHz Gamma di frequenza (DAB) .....Da 174,928 MHz a 239,200 MHz Ingresso antenna (DAB/FM)....75 Ω non bilanciato

• B l u e t o o t h

Versione.....Specifica Bluetooth Vers. 3.0

Uscita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Specifica Bluetooth Classe 2

Distanza di trasmissione stimata con campo sgombro* Circa 10 m

Gamma di frequenza 2,4 GHz

Modulazione

Codec supportato....SBC (Subband Codec) Protezione contenuti supportata....SCMS-T

* La distanza di trasmissione con campo sgombro è una stima. Le effettive distanze di trasmissione supportate possono variare a seconda delle condizioni dell'ambiente.

- V a r i e

Porta del connettore iPod/iPhone....5 V, 1 A

Terminale USB 5 V, 2,1 A

Fonte di alimentazione... CA, da 220 V a 240 V, 50 Hz/60 Hz Consumo di corrente

Unità accesa (X-CM32BTD, X-CM325BTD) .....30 W

Unità accesa (X-CM42BTD) .....37 W

Unità in modalità standby ..... 0,5 W o meno

Unità in modalità standby (BT STANDBY ON) 0,5 W o meno

Dimensioni. . . . . 200 mm (L) x 123 mm (A) x 257 mm (P)

Peso (senza confezione) 2,0 kg

- Altoparlanti

Cassa.... Bass-reflex, da scaffale (schermata magneticamente)

Configurazione 2 vie

Frequenze basse....Cono da 9,4 cm

Potenza di ingresso massima....15 W

Impedenza....8Ω

Dimensioni ..... 121 mm (L) x 201 mm (A) x 235 mm (P)

Peso....2,0 kg/ciascuno

- Accessori

Telecomando 1

Batterie AAA (R03)....2

Antenna a filo DAB/FM 1

Gommini antiscivolo 8

Cavo di alimentazione

Filo dell'altoparlante

Piedistallo iPhone/iPad

Certificato di garanzia

Istruzioni operative (questo documento)

Nota

- Queste specifiche sono valide per un'alimentazione di 230 V.

- Le specifiche e il design sono soggetti a possibili modifiche senza preavviso al fine di apportare miglioramenti.

- iOS è un marchio commerciale i cui diritti sono detenuti da Cisco negli Stati Uniti e in alcuni paesi.

Informazioni aggiuntive

Informazioni aggiuntive

Con la presente Pioneer dichiara che questo [*] è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

Español:
