Tipo di prodotto	Asciugatrice
Marca	Electrolux
Modello	TWSL5M100
Capacità di asciugatura	7 kg
Tipo di asciugatura	Condensazione
Classe energetica	A+
Consumo annuo di energia	560 kWh
Dimensioni (A x L x P)	85 x 60 x 60 cm
Peso netto	42 kg
Alimentazione elettrica	230 V, 50 Hz
Potenza totale	2100 W
Funzioni principali	Asciugatura automatica, partenza differita, fine differita, tasto vapore, anti-stropiccio
Livelli di asciugatura	Pronto da riporre, Pronto da stirare, Extra asciutto
Manutenzione e pulizia	Pulizia del filtro dopo ogni ciclo, pulizia del condensatore ogni 30 cicli
Sicurezza	Arresto automatico a fine ciclo, protezione antigelo, blocco bambini
Ricambi e riparabilità	Filtro lanugine, guarnizione porta, resistenza, cinghia disponibili
Indice di riparabilità	8.2/10
Livello sonoro	65 dB(A)

Domande frequenti - TWSL5M100 ELECTROLUX

Come installare correttamente la mia asciugatrice Electrolux TWSL5M100?

Posizionare l'apparecchio su un pavimento stabile e livellato. Assicurarsi che la presa elettrica sia accessibile. Lasciare uno spazio di almeno 5 cm intorno all'apparecchio per la ventilazione. Consultare il manuale per l'installazione del condotto di scarico se necessario.

Quali sono le dimensioni e il peso del TWSL5M100?

Le dimensioni sono circa 85 cm di altezza, 60 cm di larghezza e 60 cm di profondità. Il peso è di circa 42 kg.

Come pulire il filtro lanugine?

Il filtro deve essere pulito dopo ogni ciclo di asciugatura. Aprire lo sportello, rimuovere il filtro situato nella parte inferiore dell'apertura, rimuovere la lanugine a mano o sotto acqua corrente, quindi rimetterlo al suo posto.

Cosa fare se l'asciugatrice non si avvia?

Verificare che lo sportello sia chiuso correttamente, che l'apparecchio sia collegato e che l'interruttore non sia scattato. Assicurarsi che il ciclo non sia in modalità partenza differita.

Come utilizzare la partenza differita?

Selezionare un programma, quindi premere il tasto 'Partenza differita' per programmare l'avvio fino a 24 ore dopo. Confermare premendo 'Avvio'.

Cosa fare se il bucato è ancora umido al termine del ciclo?

Verificare che il carico non sia troppo grande o troppo piccolo. Pulire il filtro e il condensatore. Selezionare un programma di asciugatura più intenso.

Come sbloccare il blocco bambini?

Premere contemporaneamente i tasti 'Asciugatura' e 'Anti-stropiccio' per 3 secondi fino a quando la spia si spegne.

Con quale frequenza pulire il condensatore?

Si consiglia di pulire il condensatore circa ogni 30 cicli di asciugatura. Rimuoverlo, sciacquarlo con acqua tiepida e lasciarlo asciugare prima di rimetterlo.

Qual è la classe energetica di questo modello?

Il TWSL5M100 ha una classe energetica A+, il che significa che è relativamente efficiente dal punto di vista energetico. Il consumo annuo stimato è di circa 560 kWh.

Dove trovare ricambi per questa asciugatrice?

È possibile ordinare ricambi sul sito ufficiale Electrolux o presso rivenditori autorizzati. I pezzi comuni come filtro, cinghia o resistenza sono facilmente disponibili.

MANUALE UTENTE TWSL5M100 ELECTROLUX

Siamo lieti che abbiate scelto un'asciugatrice Electrolux.

La vostra nuova asciugatrice e nata dopo molti anni di ricerche. Le alte esigenze di qualità richieste e durante la fase di fabbricazione vi garantiscono un apparecchio di lunga durata.

La sua concezione soddisfa tutte le richieste odierne e future per un moderno trattamento della biancheria. Vi consente di selezionare i programmi in modo vario e personalizzato.

Il forte risparmio di energia e tempi di asciugatura più brevi vi garantiscono la massima economicità durante il funzionamento della vostra asciugatrice.

Dear Customer

Vi preghiamo di leggere attentamente queste istruzioni per l'uso, per poter sfruttare tutte le possibilità ed i vantaggi che vi offre la vostra nuova asciugatrice.

Osservare particolarmente il capitolo «Istruzioni per la sicurezza» come anche il libretto del Servizio Assistenza ed il certificato di garanzia allegati.

Vi auguriamo di poter utilizzare con gioia la vostra nuova macchina Electrolux.

Vostra

Electrolux SA

Simboli impiegati 38

Consigli per il riciclo

▶ Imballaggio della nuova asciugatrice 38

▶ Smaltimento del vecchio apparecchio 38

Istruzioni per la sicurezza

▶ Istruzioni generali per la sicurezza 38

▶ Cosa fare prima della messa in funzione 38

Durante l'asciugatura fare attenzione

a quanto segue 38/39

Durante il trasporto fare attenzione

a quanto segue 39

Per asciugare correttamente rispettando l'ambiente

▶ Selezione dei capi 39
Caricamento
▶ Consigli per l'asciugazione 39
▶ Non utilizzare l'asciugatrice per i seguenti
tessuti 39

Descrizione dell'asciugatrice

▶ Pannello di comando e visualizzazione 40

▶ Tasti dei programmi 40

Messa in funzione

▶ Preparazione 41
Apertura del sportello
▶ Chiusura del sportello

Tabella dei programmi 42/43

Selezione del programma

▶ Programmi standard 44
▶ Programmi speciali 44

Funzioni supplementari

▶ Sintetici 44
▶ Biancheria mista 44
▶ Imposta durata 44
▶ Selezionare ora di avvio 44
▶ Ciclo veloce 44

Avvio del programma

▶ Selezione del programma 45

▶ Selezione di funzioni supplementari 45
▶ Cambiare programma prima dell'avvio 45

▶ Inserimento della biancheria 45

Avvio del programma 45

Durata e fase di svolgimento del

programma 45

▶ Aggiunta di biancheria 45

▶ Interruzione del programma 45

▶ Fine programma 45

▶ Togliere la biancheria 45

▶ Pulizia dei filtri 45/46

▶ Spegnere l'asciugatrice 47

Impostazione di base

Grado di asciugatura 47
▷ Antipiega 47
▷ Ora 47
▷ Lingua 47

▶ Impostazione estese

▷ Sicurezza bambini 48
Memoria tasti 48

▷ Luminosità LCD 48

▷ Contrasto LCD 48

▷ Volume segnale acustico 48

▷ Funzione standby 48

▷ Interfaccia ottica 48

▷ Lingua default	48
▷ Selezionare ora avvio	48
▷ Allacciamento rete	48

Pulizia e cura

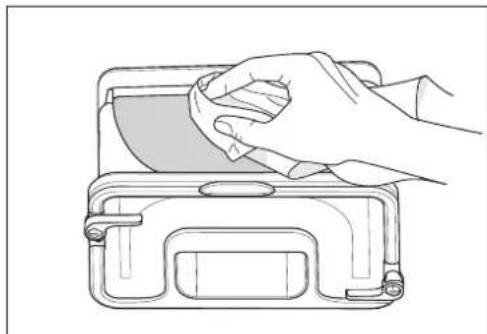

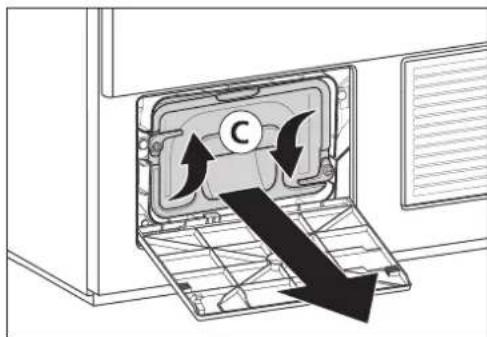

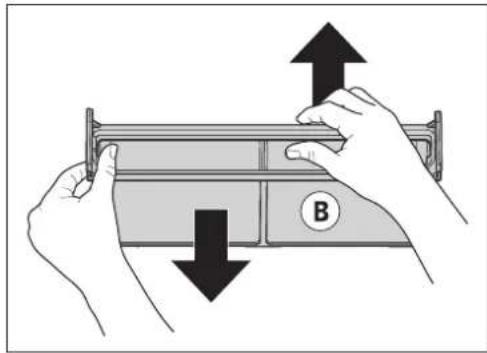

▶ Pulizia dei filtri 49

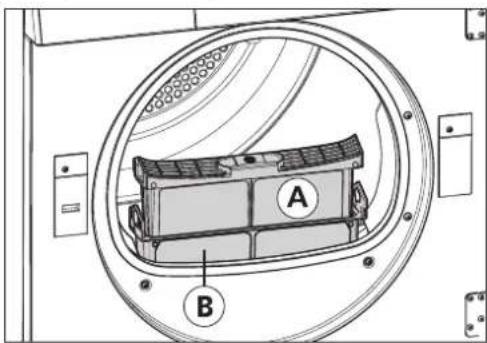

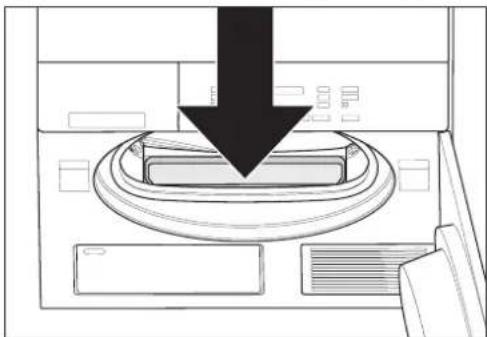

▶ Pulizia del supporto del filtro 49

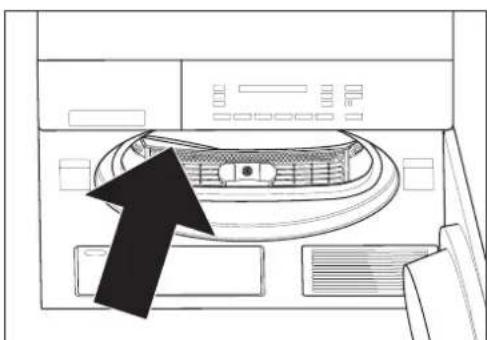

▶ Pulizia dei rilevatori d'umidità 49
▶ Pulizia dell'apparecchio 49
▶ Svuotare in caso di gelo o prima del trasporto 49

Cash-Card

▶ Introduzione della cash-card 50
▶ Ritiro della cash-card 50
▶ Selezione del programma di lavaggio 50
▶ Visualizzazioni durante lo svolgimento del programma 50
▶ Fine del programma 50
▶ Recupero 50
▶ Utilizzo del resto sulla carta 50

Anomalie di funzionamento

▶ Segnalazioni di guasto 50/51
▶ Guida in caso di guasti 51/52

Servizio assistenza

▶ Numero di prodotto e di macchina 52

Garanzia 52

⚠️ Istruzioni per la sicurezza ed avvertimenti
indica fasi di lavoro da eseguire secondo la successione indicata
• conteggi, informazioni generali utili

Consigli per il riciclo

Imballaggio dell'asciugatrice nuova

Smaltire il materiale d'imballaggio secondo le norme.

⚠ Il materiale d'imballaggio non è un giocattolo.

Attraverso il suo trattamento e recupero si risparmiano materie prime e si riduce il volume dei rifiuti.

L'imballaggio può essere restituito al rivenditore o al fornitore.

Tutti i materiali d'imballaggio utilizzati sono compatibili con l'ambiente e riciclabili. Il cartone è costituito dall'80% al 100% da carta riciclata.

Le parti in legno non sono state trattate chimicamente.

I fogli sono in polietilene (PE), i nastri di fasciatura in poli propilene (PP) e le imbottiture, prive di CFC, sono in polistirolo espanso (PS). Questi materiali sono composti puri di idrocarburi e sono riciclabili.

Smaltimento del vecchio apparecchio

⚠️ Rendere inutilizzabili gli apparecchi fuori uso.

Dopo aver sfilato la spina, o dopo che l'elettricista ha smontato il cavo d'allacciamento, tagliare e togliere il cavo di connessione. Distruggere o togliere la serratura dello sportello, per evitare che i bambini giocando ri man gano imprigionati e possano rischiare la vita. I componenti del vecchio apparecchio non possono più essere utilizzati.

Il vostro vecchio apparecchio contiene materiali preziosi, che devono essere inviati ad un centro di recupero.

Assicurarsi che il proprio apparecchio in disuso venga smaltito in modo appropriato.

⚠️ Non conservarlo, né gettarlo con i rifiuti normali.

Per ulteriori informazioni sul riciclaggio di questo prodotto si rivolga al suo comune, all'azienda addetta alla raccolta dei rifiuti o al negozio presso il quale ha acquistatoilprodotto.

Vi preghiamo di collaborare allo smaltimento o al riciclaggio ecologici dell'apparecchio.

Istruzioni per la sicurezza

⚠ Questo apparecchio soddisfa le norme per la sicurezza relative agli apparecchi elettrici. Non si intende finalizzato all'uso da parte di persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con carenza di espe rienza e conoscenza. Osservare le istruzioni di sicurezza riportate nel presente manuale e le successive istruzioni per il posizionamento.

Istruzioni generali per la sicurezza:

⚠️ Non salire sulla macchina.
⚠️ Non sedersi, né sorreggersi, né appoggiarsi sul sportello. (Pericolo di ribaltamento!)
⚠️ Non spruzzare mai acqua sull'apparecchio, né pulire con un pulitore ad alta pressione
⚠ Se l'apparecchio non viene usato per lungo tempo, deve essere staccato dall'alimentazione di corrente.
⚠️ Toccare la presa di corrente solo con mani perfettamente asciutte. Staccare la spina, tirando esclusivamente alla presa di corrente e mai il cavo stesso.
⚠️ Le riparazioni devono essere condotte esclusivamente da personale esperto e le parti danneggiate devono essere sostituite esclusivamente da pezzi di ricambio originali del fabbricante dei apparecchi.
Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente. Modifiche all'apparecchio sono possibili solo previo consenso del produttore.
In caso di danneggiamento del cavo di allacciamento alla rete di questo apparecchio, per evitare ogni pericolo esso dovrà essere sostituito dal costruttore o dal suo servizio assistenza o da persona con qualificazione analoga.
⚠️ Conservare i detersivi e gli altri additivi per il lavaggio fuori dalla portata dei bambini.
⚠️ Non lasciare i bambini soli con l'apparecchio, né farli giocare con esso, anche durante la fase di attesa della preselezione dell'ora di avvio. Se necessario, attivare il dispositivo di sicurezza bambini (vedi capitolo «Impostazione di base estese»).

Cosa fare prima della messa in funzione:

⚠ Leggere attentamente le istruzioni allegate, prima di mettere in funzione la vostra asciugatrice. Ci sono importanti informazioni relative all'installazione, all'uso ed alla sicurezza dell'apparecchio. Conservare con cura tutta la documentazione per altre persone che utilizzano l'asciugatrice o per eventuali proprie tari futuri.
⚠ Lasciare installare l'apparecchio a personale esperto e qua li ficato, nel rispetto delle Istruzioni per il posizionamento fornite insieme alla macchina. Non collegare un apparecchio che presenti danni evidenti.
⚠️ Lo spazio intorno all'asciugatrice deve essere sempre libero da filamenti.

Durante l'asciugatura fare attenzione a quanto segue:

⚠ Prima di caricare il bucato, accertarsi che non vi siano corpi estranei o eventualmente animali intrappolati nel cestello. Asciugare nell'asciugatrice solo capi puliti.

⚠️ Asciugare nell'asciugatrice solo capi puliti.

L'asciugatrice non deve essere utilizzata se per il lavaggio sono stati usati prodotti chimici. Biancheria venuta a con fatto con olio da tavola, acetone, alcol, benzina, petrolio, cherosene, smacchiatori, trementina, cera o olio togli-cera, prima dell'asciugatura nell'asciugatrice devono venire lavati in acqua tiepida con una dose aggiuntiva di detersivo.

Oggetti come la gomma piuma (gomma piuma in lattice), cuffie da doccia, tessuti impermeabili, articoli in gomma come capi d'abbigliamento o cuscini contenenti fiocchi di gomma piuma non devono venire asciugati nell'asciugatrice.

⚠ Ammorbidenti o prodotti simili possono essere utilizzati seguendo le rispettive istruzioni per l'uso.

⚠ Un processo di asciugatura dovrebbe sempre concludersi con la fase di raffreddamento completamente riuscita, cosicché la biancheria rimanga ad una temperatura tale da non essere danneggiata. Se l'asciugatura viene interrotta prima e senza che sia stato eseguito il processo di raffreddamento, la biancheria va estratta rapidamente e stesa in modo da permettere al calore di disperdersi. In questo caso è necessario considerare che i capi, in base alla loro temperatura e umidità, in caso di contatto con la pelle potrebbero causare delle ustioni. Si consiglia quindi di indossare dei guanti adatti.

⚠ Tenere gli animali domestici lontani dall'apparecchio.

⚠️ L'apparecchio è concepito esclusivamente per l'asciugazione domestica di tessuti.

Al termine del programma, non introdurre la mano nel cestello ancora rotante.

Durante il trasporto fare attenzione a quanto segue:

Attenzione durante il trasporto dell'asciugatrice: pericolo di ferirsi! Non sollevare l'apparecchio facendo presa sulle parti sporgenti!

Per asciugare correttamente rispettando l'ambiente

Selezione dei capi

Controllare i simboli di asciugatura sulle etichette dei tessuti.

Asciugazione a temperatura normale.

Asciugazione a bassa temperatura.

Non asciugare con l'asciugatrice.

Asciugare nell'asciugatrice solo capi che sono stati lavati con acqua. Per ottenere un'asciugazione uniforme, suddividere la biancheria per tipo di tessuto e per grado d'asciugazione desiderato.

Caricamento

- Il sistema d'asciugazione più economico e meno nocivo per l'ambiente è quello di caricare la quantità massima di biancheria consentita (Vedi capitolo «Tabella dei programmi»).

- Non superare la quantità massima di carico consentita, poiché il sovraccarico pregiudica i risultati dell'asciugazione e squalcisce molto la biancheria.

- Centrifugare i capi in lavatrice o in una centrifuga prima di asciugarli, per eliminare completamente l'acqua. Maggiore è la velocità di centrifugazione, minori saranno i tempi di asciugatura e, di conseguenza, i consumi d'energiaelettrica.

- Centrifugare anche i capi delicati.

Consigli per l'asciugazione

- Chiudere le cerniere lampo, i ganci e gli occhielli. Per favore chiudere i bottoni degli copripiumini e federe. Allacciare le cinture aperte, legare insieme i nastri dei grembiuli, ecc.

- Se possibile, togliere i capi delicati dall'asciugatrice ancora leggermente umidi (selezionare il grado di asciugatura leggero). In caso d'eccessiva asciugatura c'è il rischio che si sgualciscano.

- Mettere i capi ben distesi nel cestello, mischiando capi grandi e piccoli.

- I capi che risultassero ancora umidi al termine del ciclo d'asciugazione (carico misto cotonati) possono essere asciu gati con il programma «Asciugatura a tempo».

- I tessuti lavorati, ad. es. i capi in maglia, potrebbero restringersi con l'asciugazione. Per questo tipo di tessuti non utilizzare il programma «Asciugatura forte»

- Asciugare la lana o i tessuti in misto lana solo con il programma «Lana finish»): pericolo d'infeltrimento!

- Se si desidera asciugare solamente un capo, allora questo si può asciugare in modo uniforme, solo se si integrano altri capi per equilibrare il peso, quali panni di spugna.

Non utilizzare l'asciugatrice per i seguenti tessuti:

- Biancheria troppo bagnata: spreco di energia!

- I capi trattati con solventi infiammabili, es. smacchianti o benzina solvente, non devono essere asciugati nella macchina (rischio di esplosione!) e neppure i capi che contengono gommapiuma o schiuma per capelli, solvente per smalto o sostanze simili (rischio di incendio!).

Pannello di comando e visualizzazione

Programmi

1 Programmi speciali
2 Umido per stiratura
3 Asciugatura leggera
4 Asciugatura normale
5Asciugaturaforte

Funzioni supplementari

6 Sintetici
7 Imposta durata
8 Selezione lingua
9 Biancheria mista
10 Selezionare ora di avvio
11 Avvio del programma
12 Apertura del sportello
13Cicloveloce

Indicatori

14Displaydigitale

Interface

15 CS Control System
(interfaccia PC per assistenza clienti)
16 Fessura per l'introduzione della cash-card (Option)

Messa in funzione

Installare l'asciugatrice seguendo le relative istruzioni. Prima di mettere in funzione l'asciugatrice per la prima volta, pulire il cestello con un panno umido.

Preparazione

Controllare che:

▶ Sia inserito il filtro per i pelucchi (vedi capitolo «Selezione del programma/Pulizia del filtro»).
▶ La spina sia inserita o l'interruttore a parete acceso.

L'asciugatrice è pronta ad entrare in funzione, se tutte le spie di controllo lampeggiano oppure sono spente.

Nel caso che una spia rimanga continuamente accesa, premere il tasto «Ciclo veloce», finché viene indicato «Selezionare un programma».

Apertura del sportello

▶ Premere il tasto «Aprire sportello».

• Il sportello si apre.
  ▶ Attenzione: Il sportello si apre solamente se è inserita l'alimentazione di corrente principale. Se dovesse essere mancata la corrente prima dell'apertura del sportello, allora può essere aperto manualmente premendo all'altezza del bloccaggio del sportello.
• La luce del cestello si accende al momento dell'apertura del sportello.

Chiusura del sportello

▶ Per chiudere il sportello, premerlo finché non si sente scattare chiaramente la serratura.

Accertarsi che nel chiudere il sportello non vi rimangano impigliati dei capi.

Se lo sportello non è stato chiuso, un dispositivo di sicurezza impedisce la messa in funzione dell'apparecchio.

Simbolo sull'etichetta	Quantità max. di bianch.	⚠ Vi preghiamo di controllare sempre i simboli riportati sulle etichette dei tessuti.Tessuto/ Tipo di biancheria		Grado d'asciugatura del programma	Tasti per la selezione del programma	Centrifugato in lavatricealla velocitàgiri/min.	Consumo di corrente in kWh ca.	Durata in min. circa
		Capi resistenti e colorati in cotone o lino
	8 kg	● Lenzuola, tovaglie, asciugamani, T-Shirts. magliette polo, vestiti da lavoro	▶ Per capi da stirare con ferro	Umido per stiratura		16001200	1,72,0	6881
		● T-Shirts, magliette polo, abiti, pantaloni, vestiti da lavoro, biancheria intima	▶ Per capi che non devono essere stirati o che devono essere stirati poco	Asciugatura leggera		16001200	2,12,5	8093
		● Asciugamani di spugna e non, canovacci per piatti, lenzuola, biancheria intima, calzini in cotone	▶ Per capi che non devono essere stirati	Asciugatura normale		16001200	2,32,7	8799
		● Accappatoi e lenzuola in spugna● Mai biancheria intima e calze	▶ Tessuti particolarmente spessi o à più strati	Asciugatura forte		16001200	2,52,9	99110
		Sintetici (che non si stirano) in tessuto sintetico e misto, cotone da non stirare, ad es. viscosa, cupro, modal, poliestere
	4 kg	● Pantaloni, abiti, gonne, camicie	▶ Per capi da stirare con ferro	Umido per stiratura		800600	0,70,8	2328
		● Pantaloni, abiti, gonne, camicie, bluse, capi di corsetteria, fuseaux, capi di abbigliamento sportivo ad alto contenuto di fibre sintetiche	▶ Per capi che non devono essere stirati o che devono essere stirati poco	Asciugatura leggera		800600	0,80,9	2833
		● Camicie da uomo, bluse, capi di abbigliamento sportivo, lenzuola, tovaglie, tute sportive	▶ Per capi che non devono essere stirati	Asciugatura normale		800600	0,91,0	3339
		● Giacche a vento, coperto	▶ Tessuti particolarmente spessi o à più strati	Asciugatura forte		800600	1,01,2	3845
		Biancheria mista in cotone e tessuti sintetici
	4 kg	● Pantaloni, abiti, gonne, camicie	▶ Per capi da stirare con ferro	Umido per stiratura		800	0,91,2	33
		● Pantaloni, abiti, gonne, camicie, bluse, capi di corsetteria, fuseaux, capi di abbigliamento sportivo ad alto contenuto di fibre sintetiche	▶ Per capi che non devono essere stirati o che devono essere stirati poco	Asciugatura leggera		800	1,01,3	39
		● Camicie da uomo, bluse, capi di abbigliamento sportivo, lenzuola, tovaglie, tute sportive	▶ Per capi che non devono essere stirati	Asciugatura normale		800	1,11,4	43
		● Giacche a vento, coperto	▶ Tessuti particolarmente spessi o à più strati	Asciugatura forte		800	1,31,7	50
		I valori di consumo presentati sono indicativi e sono stati rilevati in condizioni di esercizio normali. Sono possibili scostamenti fino ad un limite del 10%.

Simbolo sull'etichetta	Quantità max. di bianch.	⚠ Vi preghiamo di controllare sempre i simboli riportati sulle etichette dei tessuti.Tessuto/ Tipo di biancheria		Grado d'asciugatura del programma	Tasti per la selezione del programma	Centrifugato in lavatricealla velocitàgiri/min.	Consumo di corrente in kWh ca.	Durata in min. circa
		Programmi speciali
	1,5 kg	● Rinfrescare	► Il bucato viene ventilato, senza apportare ulteriore calore.	RinfrescareAsciugatura a tempo freddo 20-90min	1x ☆ + ⚠		0,3 20-90
	8 kg ●	Capi resistenti e colorati	► Il bucato si asciuga all'ora impostata, senza il controllo dell'umidità residua.	Asciugatura a tempocaldo 20-150min	2x ☆ + ⚠			20-150
	4 kg	● Sintetici	► Il bucato si asciuga all'ora impostata, senza il controllo dell'umidità residua.	Asciugatura a tempocaldo 20-150min	2x ☆ + ⚠ + ⚠			20-150
	4 kg	● Bluse/Camice	► Le camicie si asciugano fino al livello «Umido per stiratura». Il programma riduce la formazione di pieghe, non danneggia il bucato e facilita anche la successiva stiratura.	Bluse/CamiceUmido per stiratura	3x ☆	400	1,2 44
	2,6 kg ●	Sintetico	► Per asciugare capi in seta, capi delicati e biancheria intima tende e simili.	SinteticoAsciugatura normale	4x ☆	200	1,2 57
	2,6 kg ●	Lana resistente al lavaggio meccanico	► Il bucato diventa più morbido, ma non è completamente asciutto. Estrarre il bucato subito dopo la fine del programma e disporre orizzontalmente sul panno di spugna.	Lana finishAsciugatura morbida (non completamente asciutta)	5x ☆	800	0,1 5
	8 kg	● Capi in spugna	► Spugne, asciugamani, accappatoi ecc. in cotone.	Capi in spugnaAsciugatura normale	6x ☆	16001200	2,32,5	9299
	8 kg	● Lenzuola	► Lenzuola, lenzuola con angoli, copripiumini, federe ecc. in cotone.Copripiumini e federe per favore chiudere i bottoni.	LenzuolaAsciugatura normale	7x ☆	16001200	3,03,3	135148
		I valori di consumo presentati sono indicativi e sono stati rilevati in condizioni di esercizio normali. Sono possibili scostamenti fino ad un limite del 10%.

Selezione del programma

Programmi standard

Il sistema di rilevamento elettronico, dotato di sensori pre cisi, controlla costantemente il grado di umidità dei vostri capi e termina il programma automaticamente al momento in cui è stato raggiunto il grado d'asciugazione impostato.

Premere il tasto del programma corrispondente al grado di asciugatura desiderato.

- Si accende la spia luminosa del programma selezionato.

▶ Per i tessuti delicati selezionare la funzione supplementare «Sintetici» 📄.

▶ Per capi misti selezionare la funzione supplementare «Biancheria mista».

Programmi speciali

Con i programmi speciali si possono asciugare in modo mirato alcuni tipi di tessuto.

Premere ripetutamente il tasto ☆ finché sul display appare il programma desiderato. (vedi tabella dei programmi).

Funzioni supplementari

Oltre ai diversi programmi standard la vostra asciu gatrice vi offre la possibilità di creare pro grammi persona lizzati. Selezionare primo und programma standard o speciale. Selezionando una o più funzioni supplementari potete impostare questo programma di asciugazione in base alle caratteristiche specifiche della vostra biancheria. Tali funzioni supplementari rimangono attive esclusivamente per questo programma di asciugatura.

Avete inoltre la possibilità di standardizzare la vostra asciugatrice alle vostre necessità personali, cambiando le impostazioni di base (vedi capitolo «Impostazioni di base»). I cambiamenti effettuati sulla programmazione di base rimangono attivi fino a quando non verranno nuovamente cambiati.

Sintetici

Per capi delicati in tessuto sintetico, tessuti misti o cotone da non stirare.

Biancheria mista

Per biancheria mista in tessuto normale sintetico o misto o cotone.

Imposta durata

Se tra i programmi speciali avete selezionato un programma di asciugatura temporizzato, potete stabilire la durata del programma con il pulsante «Imposta durata». Il tempo d'asciugazione da impostare dipende dal tipo di biancheria, dalla quantità di biancheria e dal conte nuto di umidità.

▶ Premere il tasto del programma.

- La spia luminosa «Imposta durata» lampeggia ed il tempo d'asciugatura minimo viene indicato.

▶ Selezionare il tempo d'asciugazione premendo più volte il tasto.

Selezionare ora di avvio

Premendo una o più volte il tasto «Selezionare ora di avvio» si può impostare l'ora d'avvio in modo che l'asciuga biancheria entri in funzione entro le 23,5 ore successive.

Questo consente, ad esempio, di sfruttare la tariffa ridotta per la corrente erogata durante la notte. L'inizio e la fine di un programma possono quindi essere adeguati alle proprie abitudini di vita.

Nel display viene visualizzato il tempo di avvio ed il tempo residuo per finire il programma.

L'ora preselezionata inizia a decorrere dopo l'attivazione del tasto di avvio.

Una volta raggiunta l'ora di avvio, il programma si attiva automaticamente e viene visualizzata la sua durata effettiva.

- In caso d'interruzione di corrente rimane memorizzato il tempo attuale. Non viene tenuta in considerazione la durata dell'interruzione di corrente.

Ciclo veloce

Il programma può essere ridotto o interrotto, premendo il tasto «Ciclo veloce».

Avvio del programma

Selezione del programma

Vedi capitolo «Selezione del programma»

Selezione di funzioni supplementari

Vedi capitolo «funzioni supplementari»

Cambiare programma prima dell'avvio del programma

▶ Premere nuovamente il tasto del programma desiderato.

- Lampeggiano nuovamente tutte le spie di controllo delle funzioni supplementari che possono essere selezionate e tutte le impostazioni vengono cancellate.

Ev. selezionare le funzioni supplementari.

Inserimento della biancheria

Utilizzare l'asciugatrice solo per i capi che sono stati lavati ad acqua.

▶ Inserire nel cestello i capi ben aperti, mischiando i capi grandi e piccoli.

Avvio del programma

▶ Premere il tasto «Avvio».
- La spia luminosa si accende ed il programma parte automaticamente.

Se è inserito il dispositivo di sicurezza per i bambini:

▶ Tenere premuto il tasto «Ciclo veloce» ed azionare il tasto «Avvio»

Svolgimento del programma / Fase del programma

▶ Nei programmi in base all'umidità residua il sistema di rilevamento elettronico controlla costantemente il grado d'umidità della biancheria.
- Viene visualizzata la durata residua del programma. Questo tempo residuo viene ricalcolato più volte durante l'asciugatura, pertanto l'effettiva fine del programma v aria di alcuni minuti.
▶ Nei programmi a tempo viene indicato il tempo che rimane prima della fine del programma.

Aggiunta di biancheria

effettuabile in ogni momento.

▶ Premere il tasto «Apertura dello sportello».

• Il tamburo si ferma.
  ▶ Introdurre la biancheria.
  ▶ Chiudere lo sportello.
  ▶ Premere il tasto «Avvio».

Se è inserito il dispositivo di sicurezza per i bambini:

▶ Mantenere premuti entrambi i tasti «Avvio» e «Ciclo veloce».
- Il processo di asciugatura riprende.

Interruzione del programma

→| ▶ Interrompere il programma premendo più volte il tasto «Ciclo veloce», finché sul display compare «Fine del programma».

Se è inserito il dispositivo di sicurezza per i bambini:

▶ Tener premuto il tasto «Avvio».
Contemporaneamente premere il tasto «Ciclo veloce».

Fine programma

La fine del programma viene visualizzata dal valore 00:00h, il display indica «Fine programma» e la spia lampeggia.

• Viene emesso un segnale acustico (solamente nel caso in cui è inserita l'apposita funzione di segnalazione.)
• Alla fine del programma, il cestello continua a muoversi a intervalli brevi, per evitare che il bucato non si pieghi (solo con funzione antipieghe attivata, 30 o 60 minuti). Dopodiché la biancheria dovrebbe essere rimossa.

Togliere la biancheria

▶ Premere il tasto «Apertura dello sportello».

• Il tamburo viene illuminato.
  ▶ Togliere la biancheria.
  ▶ Pulire il filtro.vuotare il serbatoio della condensa

Pulizia del filtro

Utilizzando i capi di biancheria, si vengono a creare dei filamenti, che durante l'asciugatura si staccano e vanno a depositarsi nell'apertura dello sportello.

Quindi il filtro interno a maglia stretta (A) deve essere pulito dopo ogni ciclo d'asciugatura.

Pulizia del filtro A / Pulizia dopo ogni programma di asciugatura

▶ Premere il tasto «Aprire sportello».
▶ Estrarre il filtro interno a maglia stretta e capovolgerlo.

▶ Passare la mano sul filtro e rimuovere in questo modo i filamenti di tessuto.

Può anche accadere che il filtro, anche se apparentemente sottoposto a regolare pulizia, diventi impermeabile a causa di un fine sedimento invi sibile depositatosi nella mascherina del filtro.

Tenere il filtro con una superficie rivolta verso l'alto e versarvi sopra dell'acqua. Se non lascia passare l'acqua, il filtro deve essere pulito con una spazzola sotto l'acqua corrente.
- Nel caso non si riesca a spazzolare via lo sporco depositatosi sul filtro, si deve rimuoverlo con uno spray anticalcare in commercio.
▶ Spruzzare l'anticalcare su tutta la superficie del filtro e lasciare agire il prodotto. Nel caso di sporco ostinato, appoggiare sul filtro un foglio di carta assorbente e spruzzare l'anticalcare in modo che il filtro rimanga umido. Fare agire il prodotto per tutta la notte. Infine pulire il filtro con una spazzola fine sotto l'acqua corrente.

Pulizia del filtro B / Pulizia settimanale

Il filtro esterno a maglia larga (B) deve essere estratto e pulito solo una volta la settimana.

Filtro C, in basso / Pulizia settimanale

Premere il tasto, lo sportellino di manutenzione si apre.

▶ Ruotare le due leve di chiusura una contro l'altra, nella direzione indicata dalle frecce.

▶ Estrarre il fil(€)o

▶ Pulire il filtro con la mano o con un panno bagnato, muovendo così i pilucchi.

▶ Reinserire il filtro e serrare le leve blu.
▶ Chiudere lo sportellino di manutenzione.

Spegnere l'asciugatrice

▶ Chiudere lo sportello
▶ Spegnere l'interruttore a parete.

Se non è presente un interruttore a parete, il campo di visualizzazione scompare automaticamente e l'asciugatrice passa alla modalità di standby (solo con funzione standby attivata).

Impostazioni di base

Sebbene i parametri base dell'asciugatrice siano già stati predisposti in fabbrica, prima dell'avviamento o in quali si asì momento successivo le funzioni di seguito elencate vi permettono di adattarli alle vostre esigenze personali.

Le impostazioni di base possono essere cambiate solamen te se nessun programma di asciugatura è in esecuzione. Per cambiare un'impostazione di base si deve sempre mantenere premuto il tasto di programma e poi at tivare il tasto «Ciclo veloce». Le relative funzioni ven go no visualizzate sul display. Tenendo premuto il tasto di programma e premendo più volte il tasto «Ciclo veloce» la visualizzazione cambia.

Esempio:

Grado di asciugatura (valore preimpostato NORMALE)

Se è inserito "PIU ALTO", il grado d'asciugatura dei programmi elettronici (Asciugatura normale e forte) viene leggermente aumentato e la biancheria risulta un po' più asciutta.

Antipiega (valore preimpostato 30MIN)

Attivando questa funzione, alla fine del programma inizia una fase di protezione antipiega della durata di 60 min.

Ora (non preimpostata in fabbrica)

Il tasto consente di regolare le ore e il tasto regolare i minuti.

Lingua (valore preimpostato: DEUTSCH)

Per cambiare la lingua, premere più volte il relativo tasto di selezione 📋 oppure

Questa impostazione vale temporaneamente per il programma selezionato e alcuni minuti dopo la fine del programma si passa nuovamente alla lingua di default. (Vedi «Impostazioni estese/Lingua di default»)

Impostazione estese

▶ La pressione contemporanea su questi tre tasti attiva la visualizzazione delle impostazioni estese.
▶ La pressione ripetuta sul tastovisualizza le impostazioni disponibili.
▶ La pressione sul tato permette di modificare le varie impostazioni.
- Con la pressione sul tastetermina la visualizzazione delle impostazioni.

Sicurezza bambini (valore preimpostato OFF)

Selezionare «Impostazioni estese»!

Il dispositivo di sicurezza per i bambini serve ad evitare che i bambini facciano partire casualmente il programma, oppure lo cambino o lo cancellino.

Avvio di un programma quando è inserito il dispositivo di sicurezza per i bambini:

Tenere premuto il tasto «Avvio» e azionare il tasto «Ciclo veloce».

Memoria tasti (valore preimpostato OFF)

Selezionare «Impostazioni estese»!

Inserendo la funzione «Memoria tasti» viene salvato il programma speciale eseguito per ultimo, che compare per primo sul display la volta successiva in cui si preme il tasto ☆. Premendo ripetutamente si possono selezionare in successione i programmi che seguono.

Un programma speciale utilizzato frequentemente può essere richiamato con una sola pressione su un tasto.

A funzione disinserita compare per primo il programma «Rinfrescare».

Luminosità LCD (valore preimpostato 150)

Selezionare «Impostazioni estese»!

Questo tasto 🚙 consente di modificare la luminosità o il tipo di carattere visualizzato.

Contrasto LCD (valore preimpostato 26)

Selezionare «Impostazioni estese»!

Questo tasto 🚙 consente di modificare il livello di contrasto del display.

Volume segnale acustico

(valore preimpostato VOLUME 2

Selezionare «Impostazioni estese»!

Con cicalino attivato, al termine del programma viene emesso un segnale acustico ad intervalli regolari.

Questo tasto consente di regolarne il volume su 3 livelli: Off

Volume 1

Volume 2

Volume 3

Funzione standby (valore preimpostato ON)

Selezionare «Impostazioni estese»!

Se nessun programma è in esecuzione, l'attivazione di questa funzione commuta il funzionamento della macchina nello stato di risparmio energetico. Nel display viene visualizzato il messaggio «ZZZ».

Interfaccia ottica (valore preimpostato OFF)

Selezionare «Impostazioni estese»!

L'attivazione dell'interfaccia ottica (SCS) consente al Servizio Assistenza di comunicare con la macchina tramitePC.

Lingua default (valore preimpostato DEUTSCH)

Selezionare «Impostazioni estese»!

Se si seleziona temporaneamente un'altra lingua tramite il relativo tasto di selezione 📄 o i tasti 📋 und →, 4 minuti dopo la fine del programma, in modalità standby o dopo mancato funzionamento per un lungo periodo si passa nuovamente alla lingua di default.

Selezionare ora avvio (valore preimpostato: 24 ORE)

Selezionare «Impostazioni estese»!

La selezione per posticipare l'ora di avvio può essere spostata da 24 ore a max. 100 ore.

Allacciamento rete

400V 2N \~ 3,4kW / 10A

Pulizia e manutenzione

Pulizia dei filtri

Vedi capitolo «Avvio del programma».

Pulizia del supporto del filtro

Ogni tanto è necessario rimuovere i fila menti che si sono depositati sul supporto. Per questa operazione utilizzare un'aspirapolvere o un pennello per spolverare.

▶ Rimuovere il filtro A e B dal supporto degli filtri nell'apertura dello sportello.

▶ Introdurre il tubo dell'aspirapolvere o il pennello per spolverare nella cavità del supporto degli filtri.

▶ Rimuovere interamente i filamenti residui.
Rimontare i due filtri in modo corretto.
▶ Chiudere lo sportello.

Pulizia dei rilevatori d'umidità

Dopo un uso prolungato si possono formare dei fini sedimenti di calcare o ammorbidente sulla parte frontale ed interna del tamburo, su entrambi i rilevatori d'umidità.

Nei programmi in base all'umidità residua questo può comportare il mancato raggiungimento del grado di asciu gatura desiderato. Togliere i sedimenti con un panno imbevuto in aceto.

Pulizia dell'apparecchio

⚠ Prima di pulire l'apparecchio o eseguire lavori di manutenzione, accertarsi che la corrente sia disinserita.
⚠️ Non spruzzare mai acqua sull'apparecchio, né pulire con un pulitore ad alta pressione
Non utilizzare solventi! Queste sostanze potrebbero danneggiare alcuni componenti dell'asciugatrice; sviluppano vapori tossici e possono provocare un'esplosione! Pulire la parte esterna ed i comandi dell'asciugatrice semplicemente con acqua saponata o con un normale detergente in commercio che non contenga solventi o che non sia abrasivo.

Svuotare in caso di gelo o prima del trasporto

Se l'asciugabiancheria si trova in u locale dove la temperatura può andare sotto zero, oppure deve essere trasportata, è necessario svuotare completamente l'apparecchio.

1. Selezionare il programma d'asciugazione «Resistenti/Colorati, Asciugatura forte».
2. Premere il tasto «Avvio». L'acqua di condensazione rimasta nell'apparecchio viene così pompata nello scarico.
3. Dopo circa 5 minuti interrompere il programma con il tasto «Ciclo veloce»

Introduzione della cash-card

Introdurre la cash-card con il simbolo ▲ rivoltoverso l'alto. Sul display, l'uno dopo l'altro, il «Saldo nuovo» memo rizzato sulla cash-card e l'acconto che viene detratto. L'eventuale importo rimanente nell'apparec chio vieneconteggiato.

Ritiro della cash-card

Selezione ed avvio del programma di asciugare

▶ Selezione del programma di asciugare
▶ Selezione delle funzioni supplementari
Avvio del programma

Visualizzazioni durante lo svolgimento del programma

COLORATI RESISTENTI	00:35h
CREDITO RESIDUO	2.60

Durante il programma di asciugare appaiono alternativamente le fasi del programma ed il credito residuo.

Fine del programma

Quando il programma di asciugare è terminato, l'importo rimanente viene memorizzato nell'apparecchio a favore della relativa cash-card e conteggiato in occasione del pro cesso di asciugazione. La fine del programma viene indicata dal tempo 00:00h e dall'indicazione «Aprire sportello».

Recupero

Il recupero sulla cash-card dell'importo rimanente si fa di preferenza alla fine della giornata di bucato.

▶ Introdurre la carta. Sul display il «Saldo» memo rizzato sulla cash-card.

Avviare il recupero premendo il tasto «Ciclo veloce». Sul display, l'uno dopo l'altro, il «Credito residuo», che viene accreditato, ed il «Saldo nuovo».

Si può unicamente effettuare un recupero sulla cash-card dalla quale l'importo è stato originariamente detratto. Nel caso sia inserito il dispositivo di sicurezza per bambini:

Premere il tasto «Ciclo veloce».

Utilizzo del resto sulla carta

Se l'importo sulla cash-card non basta per pagare la somma che inizialmente viene richiesta, l'apparecchio emette un fischio e sull'indicatore lampeggia una spia. Sull'indicatore appare l'importo mancante. Introducendo una seconda cash-card si può pagare la differenza.

Segnalazioni di guasto

Nel caso vengano segnalate le seguenti anomalie, il programma può essere fatto ripartire, premendo il tasto «Avvio», dopo aver eliminato l'anomalia.

▶ Mantenere premuto il tasto «Avvio» e azionare il tasto «Ciclo veloce» (Vedi capitolo «Impostazione di base»).

«CHIUDERE SPORTELLO»

▶ Premero lo sportello finché la chiusura non si inserisce correttamente.

- Svuotare il serbatoio della condensa (Vedi capitolo «Avvio del programma»). - Il filtro dei filamenti nel contenitore della condensa è intasato. Pulire il filtro, secondo le relative istruzioni (Vedi capitolo «Pulizia e Cura»).

▶ Per pompare fuori l'acqua presente, avviare brevemente il programma «Asciugatura forte»:

• Premere il tasto «Avvio», per confermare la ricezione del messaggio di errore
• Premere più volte il tasto per il ciclo veloce finché sul display compare «SELEZIONARE UN PROGRAMMA»
• Selezionare il programma «Capi resistenti/Colorati Asciugatura forte»
• Avviare il programma
• Dopo due minuti premere più volte il tasto per il ciclo veloce per terminare il programma
• Adesso selezionare nuovamente il programma scelto

«PANELLO BASE / FILTRO»

Verificare se il filtro, in basso a sinistra, sia inserito correttamente (Filtro C, dietro lo sportellino per la manutenzione. Vedi capitolo «Avvio del programma»).

Se l'apparecchio segnala un messaggio di guasto F-- :

▶ Interrompere il programma con il tasto «Ciclo veloce» e selezionare un nuovo programma.

Se la segnalazione di guasto viene ripetuta:

▶ Interrompere per circa 1 minuto l'alimentazione di corrente e poi reinserirla. (Sfilare la spina o spegnere l'interruttore a parete).
- L'apparecchio è nuovamente pronto ad entrare in funzione, se le spie luminose dei programmi lampeggiano.
▶ Selezionare un nuovo programma.

Se viene ancora indicata la segnalazione di guasto:

▶ Annotarsi il tipo di segnalazione di guasto.
▶ Sfilare la spina o spegnere l'interruttore a parete.
Avvisare il Servizio Assistenza.

Messaggi di guasto / Cash-Card

Le messaggi di guasti seguenti si riferiscono all'uso della cash-card.

«GIRARE CARTA»

▶ Introdurre la cash-card con il simbolo ▲ rivolto verso l'alto.

«CARTA VUOTA»

▶ Utilizzare una cash-card carica.

«CASH-CARD NON VALIDA»

▶ La cash-card utilizzata non è valida. Informare l'addetto competente.

«REINSERIRE CASH-CARD»

Aspettare 5 secondi finché l'accredito è registrato e compare il nuovo saldo.

Guida in caso di guasti

⚠️ Riparazioni, modifiche o interventi su apparecchi elettrici devono essere eseguiti esclusivamente da personale specializzato. Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente.

⚠️ Per le riparazioni devono essere utilizzati solamente ricambioriginali.

Come eliminare da soli piccole anomalie

La macchina non entra in funzione dopo aver remuto un tasto del programma:

▶ Controllare che l'interruttore a parete sia acceso e la spina sia inserita.
▶ Controllare che tutti i fusibili siano intatti oppure che sia scattato il salvavita.

Il display è oscurato:

L'apparecchio è in modalità di standby. Non si tratta di un errore, basta premere un tasto per riattivare l'apparecchio.

L'apparecchio non entra in funzione:

▶ Non è stato premuto il tasto «Avvio».
▶ È impostata un'ora d'avvio. Parte solamente dopo che è trascorso il tempo d'avvio selezionato.

L'apparecchio non si accende, il display rimane oscurato, anche dopo aver premuto un tasto:

▶ Controllare che l'interruttore a parete sia acceso e la spina sia inserita.
▶ Controllare che tutti i fusibili siano intatti oppure che sia scattato il salvavita.
▶ Blocco di rete, di regola avviene intorno a mezzogiorno Riattivare l'apparecchio una volta trascorso il periodo del blocco di rete.

Il grado di asciugatura non è stato raggiunto:

Il bucato ancora caldo si percepisce più umido di quello che in realtà è! Lasciare raffreddare il bucato fuori dall'asciugatrice.

Se continua ad essere troppo umido:

▶ Pulire il filtro (vedi capitolo «Avvio del programma»).
▶ Aumentare il grado d'asciugatura (Vedi capitolo «Impostazione di base»).
▶ Pulire i rilevatori d'umidità (Vedi capitolo «Pulizia e Cura»).

Il singolo capo non raggiunge l'asciugatura desiderata:

Se si desidera asciugare solamente un capo, allora questo si può asciugare in modo uniforme, solo se si integrano altri capi per equilibrare il peso, quali ad esempio panni di spugna.

Il tempo di asciugatura è troppo lungo:

▶ Pulire il filtro (Vedi capitolo «Avvio del programma»).
▶ Mancanza di corrente (Controllare i blocchi da parte della Società Elettrica).

La biancheria non si asciuga nonostante sia stato impostato il massimo grado di asciugatura:

▶ Il cestello è sovraccarico (Vedi capitolo «Tabella dei programmi»).
▶ La biancheria non è stata centrifugata a sufficienza.
▶ L'aerazione dell'ambiente non è sufficiente (Aprire la porta o la finestra).
Il filtro è otturato da filamenti di tessuto o di sedimento di calcio (Vedi capitolo «Avvio del programma»).

L'illuminazione del cestello non funziona:

▶ La lampadina è guasta. Per motivi di sicurezza la lampadina deve essere sostituita soltanto dal Servizio Assistenza o da un tecnico.

Consistente aumento d'umidità nell'ambiente:

L'ambiente non è aerato sufficientemente. Provvedere ad una sufficiente aerazione dell'ambiente.

Il sportello è bloccato:

Se dovesse essere mancata la corrente prima dell'apertura dello sportello (ad esempio per mancanza di moneta), allo ra può essere aperto manualmente pre-mendo all'al tez za del bloccaggio dello sportello.

Il bucato resta avvolto:

▶ Utilizzare lo speciale programma «Biancheria letto» o «Biancheria bagno».

Servizio assistenza

Prima di rivolgervi al Servizio Assistenza, verificate se potete eliminare da soli l'anomalia. (Vedi capitolo «Anomalie di funzionamento»).

In caso di consulenza, anche durante il periodo di garanzia, vi saranno addebitati i costi per l'intervento di un tecnico.

Nel caso non siate in grado di eliminare da soli il guasto, sfilare la spina o spegnere l'interruttore a parete e rivolgersi al Servizio Assistenza.

Comporre il numero della sede centrale del Servizio

Assi stenza (vedi retro della busta). Sarete collegati automaticamente con la filiale del Servizio Assistenza competente per la vostra zona.

Vi preghiamo di indicare al Servizio Assistenza il numero di prodotto ed il numero dell'apparecchio. Troverete questi dati sulla targa di identificazione situata all'interno dello sportello. Segnare qui i numeri del vostro asciu gabiancheria.

No. di prodotto

No. di apparecchio

Garanzia

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

E NGLISH

Contents

Used symbols 54
