SC41.EU - Riscaldamento Bimar - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termoventilatore (riscaldamento supplementare)
Marca	Bimar
Modello	SC41.EU
Potenza	2000 W (2 livelli: 1000 W / 2000 W)
Tensione di alimentazione	220-240 V ~ 50 Hz
Dimensioni (LxPxH)	25 x 15 x 30 cm
Peso	1,8 kg
Materiale	Plastica ABS + griglia metallica
Tipo di termostato	Termostato regolabile
Modalità di riscaldamento	Ventilazione (aria calda)
Funzioni	Spegnimento automatico di sicurezza, protezione antigelo, ventilazione a freddo
Livello sonoro	Inferiore a 45 dB
Angolo di oscillazione	Non oscillante (orientamento manuale)
Telecomando	Non fornito
Grado di protezione	IP21
Classe energetica	C (secondo direttiva 2015/1188)
Superficie di riscaldamento consigliata	Fino a 25 m²
Manutenzione	Spolverare la griglia con un aspirapolvere; non utilizzare liquidi
Dispositivi di sicurezza	Protezione contro il surriscaldamento (interruttore termico), arresto in caso di ribaltamento
Pezzi di ricambio	Disponibili: fusibile termico, interruttore, cavo di alimentazione
Riparabilità	Indice di riparabilità: 7,5/10 (parti standard, smontaggio facile)
Garanzia	2 anni

Domande frequenti - SC41.EU Bimar

Come pulire il mio termoventilatore Bimar SC41.EU?

Scollegare l'apparecchio e attendere che si raffreddi. Utilizzare un aspirapolvere con una spazzola morbida per rimuovere la polvere sulla griglia di ingresso e uscita dell'aria. Non utilizzare mai acqua o prodotti liquidi.

Perché il mio riscaldatore si spegne da solo?

È normale: il dispositivo di sicurezza antisurriscaldamento interrompe l'alimentazione se la temperatura interna supera una soglia. Verificare che le prese d'aria non siano ostruite e che l'apparecchio non sia posizionato troppo vicino a una fonte di calore.

Posso usare il SC41.EU in bagno?

Sì, il grado di protezione IP21 lo consente nelle zone 2 e 3 del bagno, a condizione di rispettare le distanze di sicurezza (oltre 60 cm da vasca o doccia).

Il termoventilatore non scalda più, cosa fare?

Verificare che il termostato sia impostato su una temperatura superiore a quella ambiente. Se il problema persiste, il fusibile termico potrebbe essere saltato: contattare il servizio post-vendita.

Come impostare il timer?

Il modello SC41.EU non dispone di timer integrato. Per la programmazione, utilizzare una presa programmabile esterna compatibile con un carico di 2000 W.

Qual è il livello sonoro dell'apparecchio?

Il livello sonoro è inferiore a 45 dB, che equivale a un sussurro o al rumore di un frigorifero. È adatto per l'uso notturno.

Posso usare una prolunga elettrica?

Sì, ma utilizzare una prolunga in buono stato, con sezione minima di 1,5 mm² e capacità di almeno 10 A (2300 W). Srotolarla completamente per evitare il surriscaldamento.

Come sostituire il fusibile termico?

Scollegare l'apparecchio. Rimuovere le viti dell'involucro per accedere al fusibile (spesso situato vicino alla resistenza). Sostituirlo con un fusibile delle stesse caratteristiche (solitamente 250V/10A). In caso di dubbi, consultare un professionista.

Il telecomando è incluso?

No, il Bimar SC41.EU non ha telecomando. Le regolazioni si effettuano manualmente sull'apparecchio.

Cosa fare se l'apparecchio si ribalta?

L'apparecchio è dotato di un interruttore di ribaltamento: si spegne automaticamente se cade. Raddrizzarlo e premere il pulsante di riarmo (o ricollegarlo) per riaccenderlo.

MANUALE UTENTE SC41.EU Bimar

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell'uso dell'apparecchi eventualmente informare terzi, se necessario.

Conservare il libretto per ulteriori consultazioni l'intera durata di vita dell'apparecchio. Se nella queste istruzioni d'uso alcune parti risultassero nella comprensione o se sorgessero dubbi, prim utilizzare il prodotto contattare l'azienda all'indi scritto in ultima pagina.

ATTENZIONE!

Questo simbolo evidenzia istruzioni e avvertenz un impiego sicuro.

Questo simbolo indica: ATTENZIONE: per evital surriscaldamento non coprire l'apparecchio.

AVVERTENZE

- Questo apparecchio è destinato solo al riscaldamento di ambienti interni domestici e similari, secondo le modalità indicate in queste istruzioni; è da considerarsi inoltre apparecchio supplementare di riscaldamento, e non come impianto di riscaldamento centrale.

Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte:

- in negozi, uffici e altri luoghi di lavoro similari;

- in aziende agricole o similari;

- da clienti di alberghi, motel e altri ambienti di tipo residenziale;

- in ambienti del tipo bed and breakfast.

- L'apparecchio non deve essere utilizzato in ambienti polverosi o con materiali estremamente volatili (potrebbero ostruire griglie o scambatiore di calore), o in ambienti con elevata umidità, o con prodotti infiammabili, o in ambienti esterni (all'aperto). È da considerarsi inoltre apparecchio supplementare di riscaldamento, e non come impianto di riscaldamento centrale. Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato.

- Quando l'apparecchio è in funzione si scalda, quindi toccare soltanto tasti e sportello. Evitare il contatto con la griglia frontale perché molto calda. Non inserire le dita e/o nessun oggetto attraverso le griglie di circolazione aria, per evitare abrasioni, scosse elettriche, o danni all'apparecchio.

- Fissare e utilizzare l'apparecchio solo con gli accessori forniti in dotazione, per non compromettere la sicurezza d'impiego. Verificare periodicamente il buono stato dell'apparecchio e dei componenti (vetro, staffa muro, ecc.): in caso di dubbio rivolgersi ad un centro assistenza autorizzato e accertarsi che i ricambi forniti siano originali.

- Controllate che l'apparecchio non venga in contatto con l'acqua o altri liquidi. Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido, per prima cosa disattivare la presa di corrente spegnendo l'interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la spina nella

presa di corrente, e poi utilizzare l'apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

- In caso di caduta o cattivo funzionamento, scollegare immediatamente il cordone elettrico. Verificare che nessuna parte sia danneggiata, e dopo questi accertamenti accenderlo: in caso di dubbio rivolgersi a personale professionalmente qualificato.

- Non utilizzare l'apparecchio per asciugare indumenti.

- Non toccare l'apparecchio con mani o piedi bagnati.

- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

- I bambini di età inferiore ai 3 anni dovrebbero essere tenuti a distanza se non continuamente sorvegliati. I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l'apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l'utilizzo dell'apparecchio in sicurezza e ne capiscano i pericoli. I bambini di età compresa tra i 3 e gli 8 anni non devono inserire la spina, regolare o pulire l'apparecchio né eseguire la manutenzione a cura dell'utilizzatore.

- ATTENZIONE: Alcune parti del presente prodotto possono diventare molto calde e provocare ustioni. Bisogna prestare particolare attenzione laddove sono presenti bambini e persone vulnerabili.

- Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.

- ATTENZIONE: questo apparecchio di riscaldamento non è dotato di un dispositivo di controllo della temperatura ambientale. Non utilizzare in stanze piccole quando queste sono occupate da persone non in grado di lasciare la stanza da soli, a meno che non siano sotto costante sorveglianza.

- Attenzione: durante il funzionamento eventuali bagliori e/o riflessi luminosi sono fenomeni normali dovuti all'effetto fiamma.

- La griglia di protezione superiore ed il vetro non forniscono completa protezione a bambini o a persone con ridotte capacità fisiche, sensoriali o mentali.

- Il sistema di protezione (griglia frontale) di questo apparecchio di riscaldamento è stato concepito per evitare l'accesso diretto agli elementi riscaldanti e deve essere mantenuto nella sua posizione durante l'utilizzo dell'apparecchio di riscaldamento. Il sistema di protezione non garantisce piena protezione a bambini e alle persone inferme.

- Non spostare l'apparecchio quando è in funzione.

- Se l'apparecchio non è in funzione togliere la spina dalla presa di corrente e anche se non è utilizzato per pochi istanti.

• Al fine di evitare ogni rischio di scossa elettrica, non immergere mai la spina, il cordone elettrico e l'apparecchio nell'acqua od in nessun altro liquido.
• Non lasciare l'apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).
• Non tirare il cavo di alimentazione o l'apparecchio stesso per disinserire la spina dalla presa di corrente.
• Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso l'apparecchio sia coperto o sia posizionato in modo non corretto. Controllare che sulla stessa linea elettrica non siano collegati altri apparecchi ad alto assorbimento.
• In caso di guasto o cattivo funzionamento spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato.
• Non usare l'apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.
• L'apparecchio non deve essere posizionato immediatamente al di sotto di una presa di corrente.
• Non utilizzare questo apparecchio nelle immediate vicinanze di una vasca da bagno, di una doccia o di una piscina, (per evitare che gocce d'acqua possono cadere sull'apparecchio e che lo stesso possono cadere in acqua), e che lo stesso possono cadere in acqua: qualora dovesse accadere non

immergere la mano per prima cosa disattivare la presa di corrente spegnendo l'interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la spina nella presa di corrente, e poi utilizzare l'apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

INSTALLAZIONE

- Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi di imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo; smaltirli secondo le norme vigenti

- Prima di collegare l'apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica e che la presa sia dotata di efficace messa a terra. Verificare che sulla linea elettrica non siano collegati altri apparecchi ad elevato assorbimento, per evitare sovraccarichi e rischi di incendio. In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio (10A). In generale è sconsigliato l'uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell'apparecchio. Attenzione: eventuali adesivi, talloncini o fogli pubblicitari devono essere rimossi prima dell'uso dell'apparecchio.

- La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.

- Posizionare l'apparecchio lontano da altre fonti di calore, da materiali infiammabili (tende, tappezzerie, ecc.), da gas infiammabili o materiale esplosivo (bombolette spray) e da materiali che possono deformarsi con il calore. Verificare che lo spazio libero sia di 120 cm dalla parte frontale e laterale del termoventilatore e 150 cm sul retro.

- Non appendere o semplicemente accostare l'apparecchio al muro o pareti.

- Assicurarsi che il cavo sia posizionato correttamente e che non sia a contatto con parti calde o spigoli taglienti, né avvolto intorno all'apparecchio o attorcigliato su se stesso e non si impigli, onde evitare una caduta dell'apparecchio. Verificare che non vi si possa inciampare, per evitare cadute accidentali o danni alle persone. Verificare inoltre che il cordone non sia al di sotto di tappeti.

- La superficie d'appoggio deve essere stabile, ampia (sono da escludere mensole), solida, resistente al calore e ignifuga, non in pendenza (in quanto l'apparecchio potrebbe ribaltarsi), e priva di asperità perché la base possa poggiare

correttamente l'apparecchio sia perfettamente verticale, altrimenti il dispositivo anti-ribaltamento interrompe tutte le funzioni.

• Assicurarsi che la ventola funziona correttamente: nel caso contrario spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato.
• Assicurarsi che l'elemento riscaldante sia libero da polvere, lanugine, o quant'altro simile: migliora la resa del termoventilatore, e si impedisce il surriscaldamento dell'apparecchio. Verificare periodicamente la che la griglia di aspirazione non venga ostruita da oggetti, tessuti o altro per evitare il surriscaldamento o la rottura dell'apparecchio.

ISTRUZIONI DI IMPIEGO

Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

ATTENZIONE: l'apparecchio di riscaldamento non deve essere utilizzato se il vetro o altre parti sono danneggiate.

Per l'impiego del camino si operi nel modo seguente:

1. Inserire la spina nella presa di corrente.

2. Aprire lo sportello dei comandi.

3. Effetto fiamma si aziona con l'interrutore luce 📋 (8) premendolo dalla parte della gemma: questa (gemma) si accende quando la funzione è attiva. L'intensità della luce si regola ruotando la manopola (9): aumenta quando la si ruota verso la pos. massimo (senso orario).

4. Per azionare la sola ventilazione, premere l'interruttore " (5) dalla parte della gemma.

5. Per azionare il termoventilatore premere gli interruttori (6) e (7) dalla parte della gemma: per aria calda 900W tasto (6), per aria molto calda 1800W tasti (6) + (7). La manopola del termostato (4) regola la temperatura ambiente: la temp. aumenta quando la si ruota verso la pos. massimo (senso orario).

6. Per spegnere completamente l'apparecchio premere tutti gli interruttori dalla parte opposta alla gemma, che si spegne (la gemma) al disattivarsi della funzione, in pos.0. Togliere la spina dalla presa di corrente per spegnere l'apparecchio.

Questo apparecchio ha un dispositivo contro il surriscaldamento: se la temperatura supera un certo valore, automaticamente interrompe il funzionamento. Spegnere l'apparecchio, togliere la spina dalla presa di corrente, assicurarsi che la griglia di uscita aria e l'elemento riscaldante siano liberi da polvere, lanugine, o quant'altro. Lasciare raffreddare l'apparecchio (circa 15 minuti). Inserire la spina nella presa di corrente, accendere l'interruttore principale, selezionare le funzioni desiderate; di mancato avvio o in caso di dubbio rivolgersi a personale professionalmente qualificato.

PULIZIA E MANUTENZIONE

Attenzione: prima di pulire l'apparecchio spegnerlo, disinserire la spina dalla presa di corrente ed attendere che si sia raffreddato

- Assicurarsi periodicamente che le griglie e l'elemento riscaldante non risultino ostruite da lanugine o sfilacci: nel caso rimuoverli con uno spazzolino o un'aspirapolvere, facendo attenzione a non danneggiare alcuna parte.

- Per la pulizia del corpo utilizzare un panno morbido leggermente umido; non utilizzare pagliette metalliche o prodotti abrasivi.

- Per la sostituzione della lampada tipo G9 (Max 40x2), attacco lampada AT834, che produce l'effetto fiamma necessitano un utensile speciale: rivolgersi ad un centro assistenza autorizzato anche per eventuali riparazioni.

- Per lunghi periodi di inattività dell'apparecchio, è necessario coprirlo e riporlo in un luogo asciutto; è consigliabile inserirlo nell'imballo originale per proteggerlo dalla polvere e dall'umidità.

- Se si decide di non utilizzare più l'apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d'aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini.

- Non sono coperte da garanzia tutte le parti che dovessero risultare difettose per la mancata osservanza delle istruzioni di installazione, o di uso, o di manutenzione, per danni causati dal trasporto. Sono inoltre escluse la sostituzione o la riparazione di tutte le parti soggette a normale consumo (lampade), ed inoltre le parti asportabili (vetro), e gli accessori per allestimento (ceppi in resina).

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.

Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

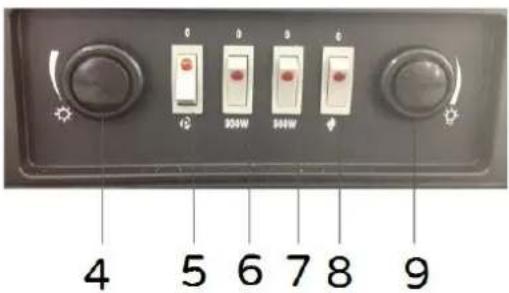

1. Griglia uscita aria
2. Cassetto pannello comandi
3. Sportello
4. Manopola termostato
5. Interruttore ventilazione
6. Interruttore aria calda « 900W »
7. Interruttore aria calda « 900W »
8. Interruttore luce
9. Manopola regolazione intensità luce

1. Grille de sortie d'air
2. Panneau de commande du tiroir
3. Poêle en fonte
4. Bouton thermostat
5. Mettez air
6. Mettez air chaud «900W»
7. Mettez air chaud «900W»
8. Allumer la lumière

9. Effet de flamme Thermostat

10. Luftaustrittsgrill

11. Drawer Bedienfeld
12. Herd auf Gusseisen
13. Thermostat-Regler
14. Schalten Luft
15. Schalten heiße Luft «900W»
16. Schalten heiße Luft «900W»
17. Schalten Sie Licht

18. Thermostat Flamme Wirkung

19. Air outlet grille

20. Drawer control panel
21. Stove on cast iron
22. Thermostat knob
23. Switch air
24. Switch hot air
    « 900W»
25. Switch hot air « 900W»
26. Switch light
27. Thermostat

Flame effect

[e-mail]

8955895542

SC41.EU I.B._160719
