Tipo di prodotto	Piano cottura misto gas/elettrico
Marca	INDESIT
Modello	PIM 640 ASIX / PIM640AS
Categoria	Piastra cottura da incasso
Tipo di gas	Gas naturale (G20/G25) o gas liquido (butano/propano) a seconda del modello
Numero di bruciatori gas	4 (Veloce, Semi-veloce, Ausiliario, Tripla corona)
Potenza bruciatore Veloce (R)	3,00 kW (nominale)
Potenza bruciatore Semi-veloce (S)	1,90 kW (nominale)
Potenza bruciatore Ausiliario (A)	1,00 kW (nominale)
Potenza bruciatore Tripla corona (TC)	3,25 kW (nominale)
Piastre elettriche	2 piastre (normali o veloci)
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Dimensioni (L x P x H)	590 x 510 x 50 mm (circa)
Peso	Circa 8 kg
Accensione	Automatica tramite candela (su alcuni modelli)
Sicurezza gas	Dispositivo termocoppia (su alcuni modelli)
Materiale della superficie	Acciaio inossidabile
Pulizia	Pulizia con panno umido, nessun detergente abrasivo
Indice di protezione	Classe 3 (da incasso)
Certificazioni	CE (Direttive 2006/95/CE, 2004/108/CE, 2009/142/CE)

Domande frequenti - PIM 640 ASIX & PIM640AS INDESIT

Come accendere un bruciatore gas?

Ruotare la manopola corrispondente in senso antiorario fino alla posizione massima (fiamma grande). Premere il pulsante di accensione (simbolo stella) se presente, o avvicinare una fiamma. Tenere premuta la manopola per 6 secondi se il dispositivo di sicurezza è presente.

Cosa fare se la fiamma del bruciatore si spegne accidentalmente?

Ruotare immediatamente la manopola sulla posizione spento (●) e attendere almeno 1 minuto prima di tentare di riaccendere il bruciatore.

Come pulire il piano cottura?

Usare una spugna umida e carta assorbente. Non utilizzare mai detergenti abrasivi, polveri abrasive o pulitori a vapore. Per le piastre elettriche, pulire con un panno umido e ungere leggermente con olio quando sono tiepide.

Quali tipi di pentole utilizzare?

Utilizzare pentole a fondo piatto e con coperchio. Il diametro deve corrispondere al bruciatore: per il bruciatore Veloce (R): 24-26 cm; Semi-veloce (S): 16-20 cm; Ausiliario (A): 10-14 cm; Tripla corona (TC): 24-26 cm.

Come adattare il piano a un altro tipo di gas?

È necessario sostituire gli iniettori dei bruciatori con quelli adatti al nuovo gas (vedere la tabella nel manuale). Svitare gli iniettori con una chiave da 7 mm, sostituirli, quindi regolare i minimi (vite di regolazione). Sostituire anche l'etichetta del gas.

La piastra elettrica non scalda, cosa fare?

Verificare che la manopola non sia sulla posizione spento (0). Se la spia di funzionamento è accesa, la piastra scalda. Se la spia non si accende, controllare l'alimentazione elettrica e il fusibile. Se il problema persiste, contattare il servizio di assistenza.

Qual è la distanza minima tra la cappa e il piano?

La cappa deve essere installata ad almeno 650 mm di distanza dal piano cottura. Gli elementi alti adiacenti alla cappa devono essere ad almeno 420 mm dal piano di lavoro.

Come manutenere i rubinetti del gas?

Se un rubinetto si blocca o gira con difficoltà, è necessario farlo sostituire da un tecnico autorizzato dal fabbricante. Non tentare di ripararlo da soli.

Cosa fare se un bruciatore non si accende o ha una fiamma irregolare?

Verificare che gli orifizi di uscita del gas non siano ostruiti, che le parti del bruciatore siano montate correttamente e che non ci siano correnti d'aria. Se il problema persiste, contattare il servizio di assistenza.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Attenersi alla Direttiva europea 2002/96/CE (RAEE): portarlo a un punto di raccolta differenziata o contattare il rivenditore per il ritiro.

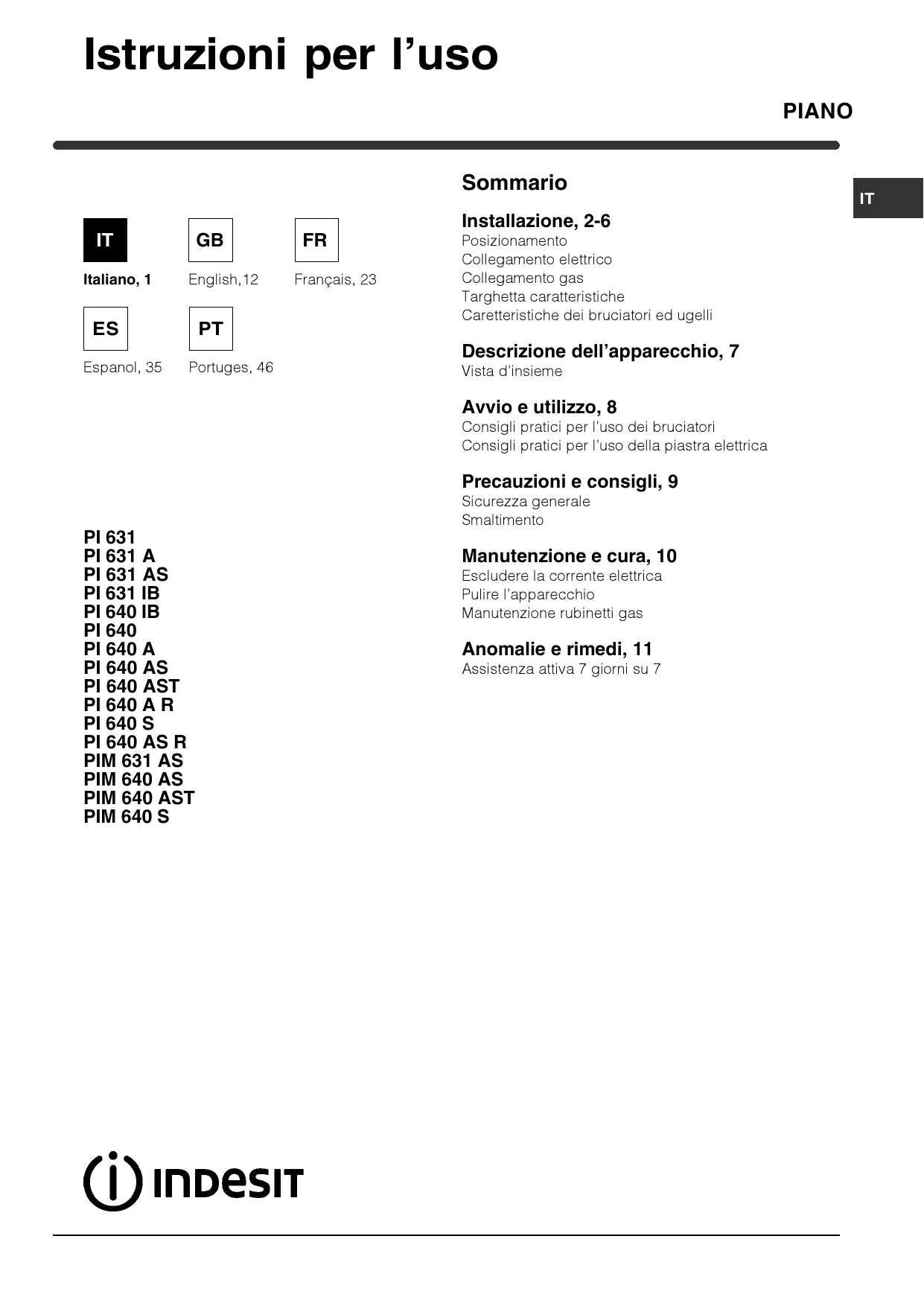

MANUALE UTENTE PIM 640 ASIX & PIM640AS INDESIT

Collegamento elettrico

Collegamento gas

Targhetto caratteristiche

Caratteristiche dei bruciatori ed ugelli

Descrizione dell'apparecchio, 7

Vista d'insieme

Avvio e utilizzo, 8

Consigli pratici per l'uso dei bruciatori

Consigli pratici per l'uso della piastra elettrica

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Anomalie e rimedi, 11

Assistenza attiva 7 giorni su 7

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). L'installazione va effettuata secondo le istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore. Debbono essere osservati i seguenti requisiti: - Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l'apparecchio.

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

Direttamente all'esterno

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m³/h per kW di potenza installata.

Il sistema può essere realizzato prelevando direttamente l'aria dall'esterno dell'edificio tramite un condotto di almeno 100 cm² di sezione utile e tale che non possa essere accidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da letto.

• I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture verso l'esterno così da permettere l'evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). È opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50 °C.

Incasso

I piani a gas esistenti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm.
• Posizionare i pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (vedi figura).

Allorchè il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm (vedi figura).

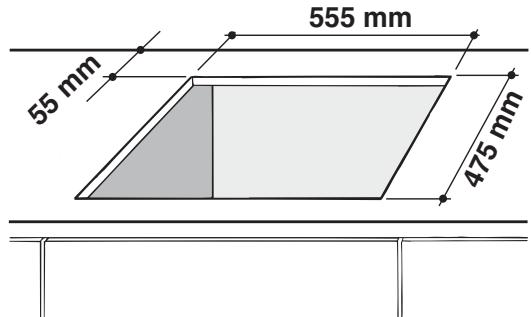

• Il vano del mobile dovrà avere le dimensioni indicate nella figura.

Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

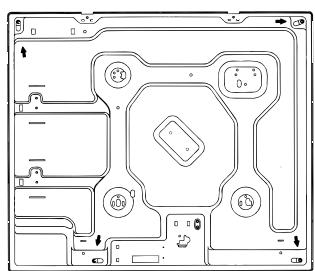

Schema di fissaggio dei ganci

Posizione gancio per top H=20mm

Posizione gancio per top H=30mm

Posizione gancio per top H=40mm

Avanti

Dietro

! Usare i ganci contenuti nella "confezione accessori" - Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Nel caso di installazione sopra un forno da incasso con ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingresso e di uscita (vedi figure).

! E' possibile installare il piano PI 640 AST/PIM 640 AST solo sopra forni incasso dotati di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso, l'allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario, eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas".

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-CIG 7432.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo, sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto, assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installazione ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm, e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").
3. Rimontare le parti eseguendo all'inverso le operazioni.
4. Al termine dell'operazione, sostituite la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.
5. Regolazione aria primaria dei bruciatori. I bruciatori non necessitano di nessuna regolazione dell'aria primaria.
6. Regolazione minimi.
7. Portare il rubinetto sulla posizione di minimo.

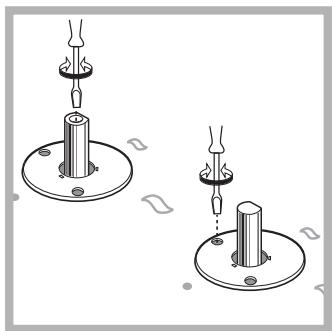

1. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.
2. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.
3. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo, aumentate la portata dei minimi stessi agendo sulla vite di regolazione.
4. Effettuata la regolazione, ripristinate i sigilli posti sui by-pass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo. ! Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica. ! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso, un appropriato regolatore di pressione (secondo UNI-CIG 7430 "regolatori per gas canalizzati").

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Diretive Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni. - 2002/96/CE e successive modificazioni.

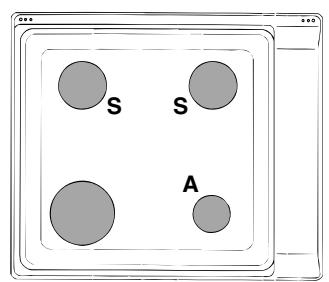

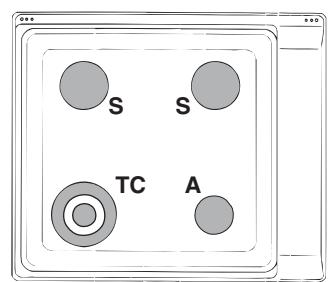

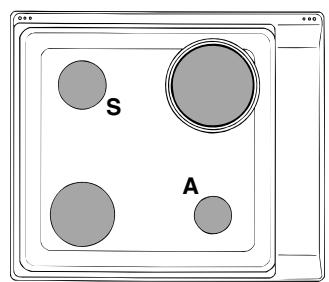

Caratteristiche dei bruciatori ed ugelli

Tabella 1				Gas Liquido					Gas Naturale
Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.*) Nom.	Red.	By-pass 1/100 (mm) (1)		Ugello 1/100 (mm)	Portata* g/h ***	**	Ugello 1/100 (mm)	Portata* l/h
Rapidò (R)	100	3.00	0.70	39	41	86	218	214	116	286
Semi Rapidò (S)	75	1.90	0.40	28	30	70	138	136	106	181
Ausiliario (A)	55	1.00	0.40	28	30	50	73	71	79	95
Tripla Corona (TC)	130	3.25	1.50	57	57	91	236	232	133	30
Pressioni di alimentazione	Nomiale (mbar) Minima (mbar) Massima (mbar)						28 - 30 20 35	37 25 45	20 17 25

• A 15°C e 1013 mbar-gas secco ** Propano P.C.S. = 50.37 MJ/Kg *** Butano P.C.S. = 49.47 MJ/Kg

Naturale P.C.S. = 37.78 MJ/m³

(1) Solo per apparecchi con dispositivo di sicurezza contro le fughe di gas.

PI 640 PI 640 A PI 640 IB PI 640 AS PI 640 A R PI 640 S PI 640 AS R PIM 640 AS PIM 640 S

PI 631 PI 631 IB PI 631 A PI 631 AS PIM 631 AS

PI 640 AST

PIM 640 AST

! E' possibile installare il piano PI 640 AST/PIM 640 AST solo sopra forni incasso dotati di ventilazione di raffreddamento.

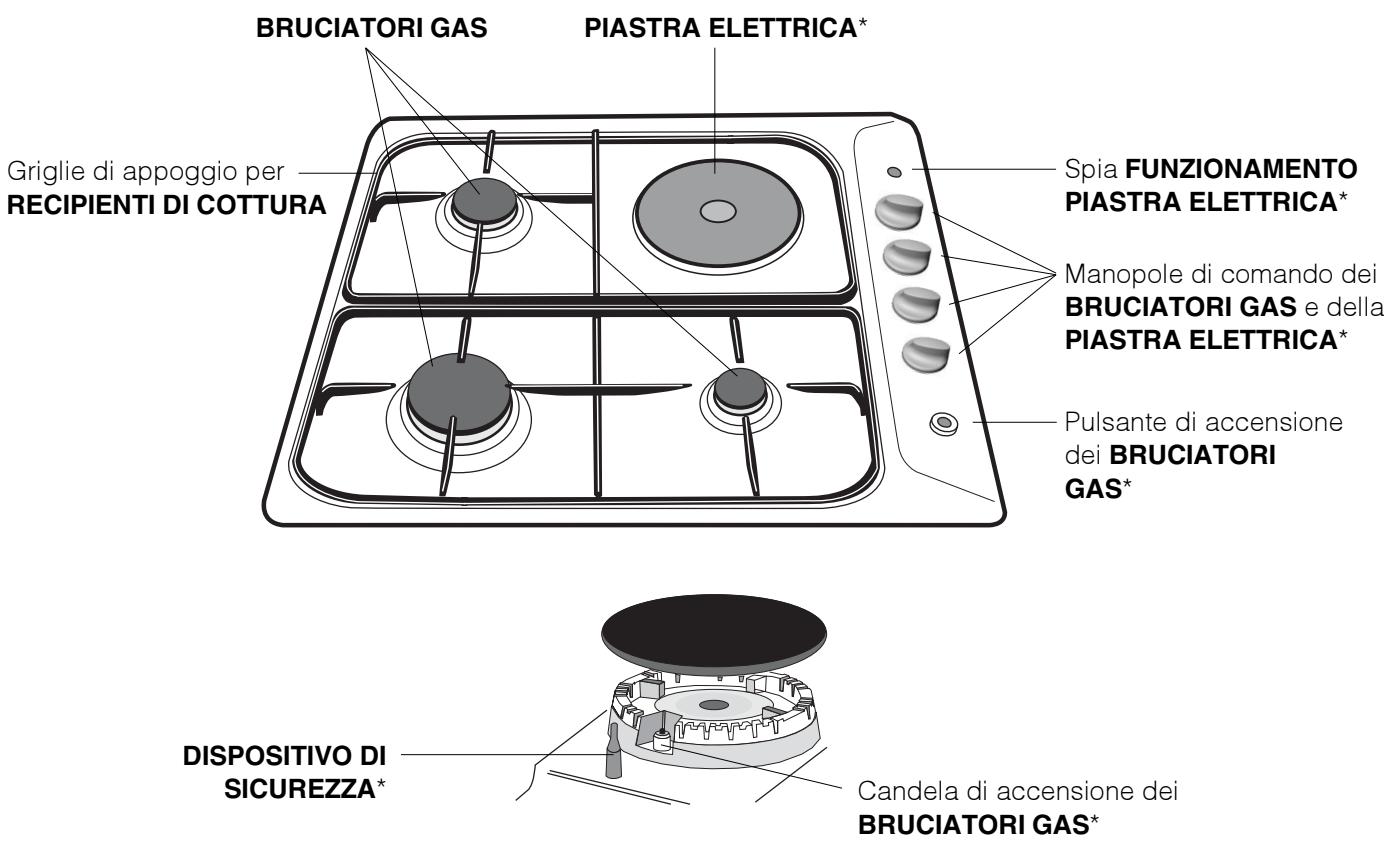

Vista d'insieme

• PIASTRE ELETTRICHE possono essere di vari diametri e potenze diverse: "normali" o "rapide", quest' ultime si riconoscono dalle altre per la presenza di un bollo rosso al centro.
• Spia FUNZIONAMENTO PIASTRA ELETTRICA si accende per qualsiasi posizione della manopola diversa da quella di spento
• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare.
• Manopole di lavoro dei BRUCIATORI GAS e della PIASTRA ELETTRICA* per la regolazione della fiamma o della potenza.
• Candela di accensione dei BRUCIATORI GAS* permette l'accensione automatica del bruciatore prescelto.
• DISPOSITIVO DI SICUREZZA* in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica* corrispondente.

Bruciatori gas

Il bruciatore prescelto può essere regolato alla manopola corrispondente come segue:

Spento Massimo Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza. Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 6 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma. Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, prima premere il pulsante di accensione, identificato dal simbolo , poi premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (corrispondente al simbolo "●").

Piastre elettriche*

La regolazione può essere effettuata ruotando la manopola corrispondente in senso orario o anti-orario su 6 posizioni diverse:

Pos.	Piastra normale o rapida
0	Spento
1	Potenza minima
2 - 5	Potenze intermedie
6	Potenza massima

Per qualsiasi posizione della manopola diversa da quella di spento, si ha l'accensione della spia di funzionamento.

Consigli pratici per l'uso dei bruciatori

Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriscano dal fondo dei recipienti.
• utilizzare sempre recipienti a fondo piatto e con coperchio.
• al momento dell'ebollizione ruotare la manopola sino alla posizione di minimo.

Bruciatore	Ø Diametro recipienti (cm)
Rapido (R)	24 - 26
Semi Rapido (S)	16 - 20
Ausiliario (A)	10 - 14
Tripla Corona (TC)	24 - 26

Consigli pratici per l'uso delle piastre elettriche

Per evitare dispersioni di calorie e danni alla piastra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastra.

Pos.	Piastra normale o rapida
0	Spento.
1	Cottura di verdure, pesci.
2	Cottura di patate (a vapore) minestre, ceci, fagioli.
3	Proseguito di cottura di grande quantità di cibi, minestroni.
4	Arrostire (medio).
5	Arrostire (forte).
6	Rosolare o raggiungere bollitura in molto tempo.

! Prima di utilizzarlo per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti, senza pentola. Durante questa fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.

• Presente solo in alcuni modelli.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui lati del forno.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione "●"/"O" quando l'apparecchio non è utilizzato.
• Non staccare la spina dalla presa di corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentalmente.
• Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.
• Non lasciare accesa la piastra elettrica senza pentole. Non utilizzare pentole instabili o deformate.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali; gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: potrebbero graffiare irrimediabilmente la superficie.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugandolo con una carta assorbente per cucina.
• Gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.
• Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
• Le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un po' d'olio quando sono ancora tiepide.
• L'acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente e asciugare dopo la pulizia. È inoltre opportuno asciugare eventuali trabocchi d'acqua.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare che i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:

• Sono ostruiti i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

Non avete premuto a fondo la manopola. Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza. - Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostruiti i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanze del piano.
• La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.
• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.
• Le griglie sono state invertite.

Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:

• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio e/o sull'imballo.

! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore Telefonico; per maggiori informazioni consultare il sito www.indesit.com.

PI 631 A

PI631 AS

PI 631 IB

PI 640 IB

PI 640

PI 640 A

PI 640 AS

PI 640 AST

PI 640 A R

PI640S

PI 640 AS R

PIM 631 AS

PIM 640 AS

PIM 640 AST

PIM 640 S

Installazione, 13-17

Posizionamento
