MANUALE UTENTE BIAA 13 FX INDESIT

Istruzioni per l’uso

COMBINATO FRIGORIFERO/CONGELATORE Sommario Istruzioni per l’uso, 1 Assistenza, 3 Descrizione dell’apparecchio, 7 Reversibilità apertura porte, 11 Installazione, 12 Avvio e utilizzo, 12 Manutenzione e cura, 14 Precauzioni e consigli, 14 Anomalie e rimedi, 15

Comunicare: • il tipo di anomalia • il modello della macchina (Mod.) • il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Communicating: • type of malfunction • appliance model (Mod.) • serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non originali.

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Prima di contattare l’Assistenza: • Verificare se l’anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi). • In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

Before calling for Assistance: • Check if the malfunction can be solved on your own (see Troubleshooting). • If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service Centre

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com.

- modello - model - modèle - modell - model - modelo - modelo - model - model

Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

1 PIEDINO di regolazione 2 Vano CONSERVAZIONE 3 Bacinella ghiaccio Ice3 * 4 Vano CONGELAMENTO e CONSERVAZIONE* 5 Cassetto FRUTTA e VERDURA * 6 Manopola FUNZIONAMENTO FRIGORIFERO 7 Contenitore FRESH BOX per CARNI e PESCI * 8 WINE RACK* 9 RIPIANO * 10 LAMPADINA (vedi Manutenzione) 11 Manopola FUNZIONAMENTO CONGELATORE. 12 Balconcino estraibile PORTAOGGETTI * 13 Balconcino BOTTIGLIE

1 Levelling FEET 2 STORAGE compartment 3 Ice3 Ice tray *. 4 FREEZER and STORAGE compartment* 5 FRUIT and VEGETABLE bin * 6 REFRIGERATOR OPERATION Knob 7 FRESH BOX for MEAT and CHEESE * 8 WINE RACK * 9 SHELVES * 10 LAMP (see Maintenance). 11 FREEZER OPERATION Knob 12 Removable multipurpose SHELVES * 13 BOTTLE shelf

* Variabili per numero e/o per posizione, presente solo in alcuni modelli.

Essentia Meccanici TIF Reversibilità apertura porte * Presente solo in alcuni modelli.

I Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento 1. Posizionare l’apparecchio in un ambiente ben aerato e non umido. 2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici. 3. Lasciare una distanza di almeno 10 cm tra la parte superiore dell’apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali. 4. Lasciare l’apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica). 5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato. Livellamento 1. Installare l’apparecchio su un pavimento piano e rigido. 2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna (la manopola FUNZIONAMENTO CONGELATORE non deve essere su ). 2. Ruotare la manopola FUNZIONAMENTO CONGELATORE e FUNZIONAMENTO FRIGORIFERO su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all’interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato. min = meno freddo max = più freddo Si consiglia, comunque, una posizione media.

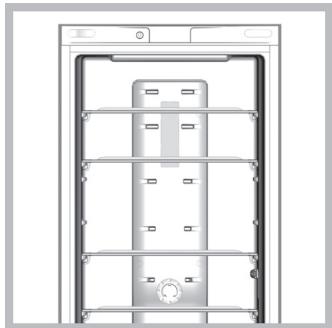

Sistema di raffreddamento No Frost

Collegamento elettrico Dopo il trasporto, posizionare l’apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che: • la presa abbia la messa a terra e sia a norma di legge; • la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W); • la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V); • la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Avvio e utilizzo Avviare l’apparecchio

! Prima di avviare l’apparecchio, seguire le istruzioni sull’installazione (vedi Installazione). ! Prima di collegare l’apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. ! L’apparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall’accensione. Questo accade anche dopo ogni interruzione dell’alimentazione elettrica, volontaria o involontaria (black out).

È riconoscibile dalla presenza di celle d’aerazione poste sulle pareti posteriori dei vani. Il No Frost gestisce un flusso continuo di aria fredda che raccoglie l’umidità e impedisce la formazione di ghiaccio e brina: nel vano frigorifero mantiene il giusto livello di umidità e, grazie all’assenza di brina, preserva le qualità originarie degli alimenti; nel vano congelatore evita la formazione di ghiaccio rendendo superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contenitori a diretto contatto con la parete refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti.

Utilizzare al meglio il frigorifero

• Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli). • Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi. • Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.

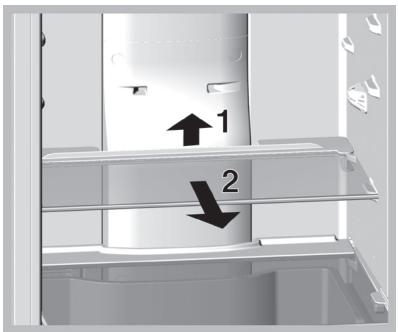

RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l’inserimento di contenitori o alimenti di notevole dimensione. Per regolare l’altezza non è necessario estrarre completamente il ripiano.

Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero. 1. Controllare che sull’indicatore risulti ben evidente OK (vedi figura).

2. Se non compare la scritta OK significa che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata. 3. Controllare nuovamente l’indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l’indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta. Contenitore FRESH BOX* È il nuovo contenitore per mantenere freschi carne, pesce, formaggi. Se collocato nella parte “bassa” del ripiano frigo è l’ideale per carne e pesce; se spostato nella parte “alta” è ottimo per formaggi. Se non è necessario, può essere comodamente estratto dal frigo.

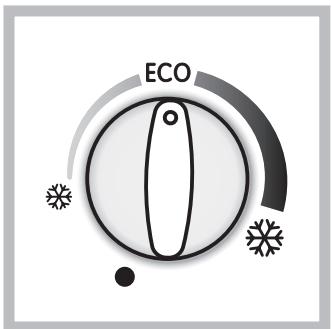

Utilizzare al meglio il congelatore

ECO è la temperatura ottimale a bassi consumi. spegne l’apparecchio, frigorifero compreso.

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore). • Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento. • Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi. • La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4) ! Per evitare di ostacolare la circolazione dell’aria all’interno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione. ! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore. ! Al fine di ottenere uno spazio maggiore nel congelatore, potete togliere gli eventuali cassetti dalle loro sedi [ tranne quello inferiore ], sistemando gli alimenti direttamente sulle griglie/vetri in dotazione [dove presenti]. Bacinella ghiaccio Ice3. Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiorepulizia: (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento). 1. Estrarre la bacinella spingendola verso l’alto. Verificare che la bacinella sia completamente vuota e riempirla d’acqua attraverso l’apposito foro. 2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella). 3. Ruotare la bacinella di 90°: l’acqua riempie le forme per il principio dei vasi comunicanti (vedi figura). 4. Chiudere il foro con il coperchio in dotazione e riporre la bacinella, inserendo la parte superiore nell’apposita sede e facendola ricadere. 5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore) battere la bacinella su una superficie dura e bagnarne l’esterno per far staccare i ghiaccioli; farli poi uscire dal foro.

MAX WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL La temperatura all’interno del reparto congelatore si regola automaticamente in base alla posizione della manopola del termostato. meno freddo. più freddo. Si consiglia, comunque, una posizione media

* Variabili per numero e/o per posizione, presente solo in alcuni modelli. 13

I Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione: 1. posizionare la manopola FUNZIONAMENTO CONGELATORE su ; 2. staccare la spina dalla presa.

Pulire l’apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca. • Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura. • Il retro dell’apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l’apparecchio e staccato la presa di corrente, la bocchetta lunga dell’aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

• L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie. • Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte

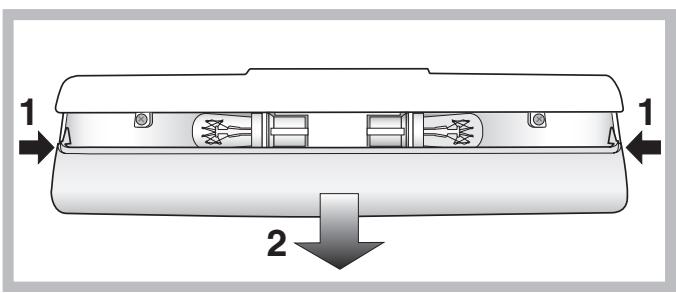

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella indicata sulla protezione.

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni. - 2002/96/CE.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione. • L’apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto. • L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. • Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi. • Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi. • Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. • È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA (apparecchio spento) per eliminare ogni sulla posizione contatto elettrico. • In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. • Non utilizzare, all’interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore. • Non mettere in bocca cubetti appena estratti dal congelatore. • Questo apparecchio non è da intendersi adatto all’uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo all’uso dell’apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l’apparecchio. • Gli imballaggi non sono giocattoli per bambini.

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. • La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

• Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore. • Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia. • Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente. • Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica. • Sbrinare l’apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

I Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. La lampada di illuminazione interna non si accende. • La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente. • La manopola FUNZIONAMENTO CONGELATORE è sulla posizione . Il motore non parte. • L’apparecchio è dotato di un controllo salvamotore (vedi Avvio e Utilizzo). Il frigorifero e il congelatore raffreddano poco. • Le porte non chiudono bene o le guarnizioni sono rovinate. • Le porte vengono aperte molto spesso. • La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta. • Il frigorifero o il congelatore sono stati riempiti eccessivamente.

Nel frigorifero gli alimenti si gelano. • La manopola per la LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta. Il motore funziona di continuo. • La porta non è ben chiusa o viene aperta di continuo. • La temperatura dell’ambiente esterno è molto alta. L’apparecchio emette molto rumore. • L’apparecchio non è stato installato ben in piano (vedi Installazione). • L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori. • Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale. La temperatura di alcune parti esterne del frigorifero è elevata. • Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto.
