CA300 - Rilevatore di movimento Pentatech - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rilevatore di movimento
Marca	Pentatech
Modello	CA300
Tecnologia di rilevamento	Infrarosso passivo (PIR)
Portata di rilevamento	Fino a 12 metri
Angolo di rilevamento	180°
Alimentazione	2 batterie AA (1,5 V ciascuna)
Tensione di alimentazione	3 V
Dimensioni (L x A x P)	10 x 6 x 4 cm
Peso	100 g
Grado di protezione	IP44
Funzioni principali	Rilevamento di movimento, attivazione del carico (luce, allarme)
Regolazione della sensibilità	Sì, tramite potenziometro
Temporizzazione regolabile	Da 10 secondi a 10 minuti
Portata giorno/notte	Identica (funzionamento PIR)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto
Installazione	A parete, altezza consigliata 2-2,5 m
Temperatura di funzionamento	-10 °C a 40 °C
Certificazioni	CE, RoHS

Domande frequenti - CA300 Pentatech

Come installare il rilevatore di movimento Pentatech CA300?

Fissare il supporto a parete all'altezza consigliata (2-2,5 m) con i tasselli forniti. Inserire le batterie AA, quindi agganciare il rilevatore al supporto. Orientare il sensore verso l'area da sorvegliare.

Qual è la portata di rilevamento del CA300?

La portata massima è di circa 12 metri in condizioni ottimali. Può variare in base alla temperatura ambiente e alla statura della persona.

Si può regolare la sensibilità del rilevatore?

Sì, un potenziometro di sensibilità è accessibile sul lato. Ruotarlo in senso orario per aumentare la sensibilità, antiorario per diminuirla.

Che tipo di alimentazione utilizza il CA300?

L'apparecchio funziona con 2 batterie AA (1,5 V ciascuna) non incluse. Inserirle rispettando la polarità indicata nel vano.

Cosa fare se il rilevatore non rileva i movimenti?

Verificare prima lo stato delle batterie. Assicurarsi che il sensore non sia ostruito e che la sensibilità sia regolata sufficientemente alta. Testare in una zona di passaggio frequente.

Si può usare questo rilevatore all'aperto?

Sì, grazie al suo grado di protezione IP44, resiste agli spruzzi d'acqua. Evitare comunque un'esposizione diretta e prolungata alla pioggia.

Come pulire il rilevatore?

Utilizzare un panno morbido e asciutto. Non usare prodotti chimici o abrasivi che potrebbero danneggiare il sensore.

Qual è la durata delle batterie?

Con un uso normale (rilevamenti frequenti), le batterie durano circa 6-12 mesi. Una bassa tensione può causare falsi allarmi.

Il rilevatore si attiva a intermittenza senza motivo?

Ciò può essere dovuto a variazioni di temperatura (radiatore, corrente d'aria) o a una sensibilità troppo alta. Ridurre la sensibilità o allontanare il rilevatore dalle fonti di calore.

Dove scaricare il manuale completo del Pentatech CA300?

Il manuale è disponibile gratuitamente in formato PDF sul sito notice-facile.com. Puoi scaricarlo o richiedere una traduzione via email.

MANUALE UTENTE CA300 Pentatech

Indicazioni per l'uso ......Pagina 32

Indicazioni per l'uso

Introduzione

Uso corretto.... Pagina 33

Fornitura ...... Pagina 33

Equipaggiamento ...... Pagina 33

Dati tecnici.... Pagina 34

Indicazioni per la sicurezza.... Pagina 34

Messa in funzione

Preparazione e materiale necessario.... Pagina 36

Piazzamento.... Pagina 36

Montaggio

Unità di controllo ...... Pagina 37

Sirena esterna.... Pagina 37

Segnalatore di movimento.... Pagina 37

Espandibilità via rivelatore d'apertura (opzionale) ...... Pagina 38

Uso

„Attivazione" del sistema d'allarme Compact ...... Pagina 38

Ritardo all'uscita ...... Pagina 38

„Disattivazione" del sistema d'allarme Compact.... Pagina 38

Sostituzione delle batterie ...... Pagina 39

Eliminare errori.... Pagina 40

Manutenzione e Pulizia.... Pagina 40

Smaltimento.... Pagina 40

Introduzione

Prima di mettere in funzione questo apparecchio leggete bene il manuale d'uso, aprendo anche le pagine con le illustrazioni. Il manuale appartiene al prodotto e contiene importanti indicazioni per la messa in funzione ed il maneggiamento. Osservate sempre le indicazioni per la sicurezza. Controllate, prima della messa in funzione, che tutti i pezzi sono stati montati correttamente. Se avete domande oppure se non siete sicuri in riferimento al maneggiamento dell'apparecchio, chiedete ad una persona qualifi cata Conservate bene questo manuale In caso di cessione a terzi dell'apparecchio, dovete consegnare anche tutta la documentazione.

Uso corretto

Il sistema d'allarme Compact CA 300 è destinato specialmente per assicurare oggetti più piccoli come p.es. monolocali, abitazioni di vacanza, roulotte oppure garage. Grazie all'alimentazione a batterie (8 x batterie da 1,5 V tipo LR6 (Mignon / AA, alcalici) (non compresi nella fornitura)), l'apparecchio è adatto anche per oggetti senza allacciamenti alla corrente. L'unità di controllo può essere programmata con un codice dell'utilizzatore (uno fi no a dieci numeri). Questi ed il segnalatore di movimento sono adatti solamente all'uso in luoghi interni ed asciutti. La sirena esterna molto forte è adatta per l'uso all'esterno ed all'interno. Questo apparecchio è destinato al solo uso privato. Ogni altro uso oppure modifi ca dell'apparecchio non è corretto e può causare seri pericoli di incidenti. Il produttore non risponde per danni causati dall'uso non corretto oppure dall'errato maneggiamento.

Fornitura

1 Unità di controllo
4 Viti di fi ssaggio 22 x 4 mm
4 Tasselli 27 x 6 mm
1 Sirena esterna
2 Viti di fi ssaggio 22 x 3 mm
2 Tasselli 22x5 mm
1 Segnalatore di movimento:

2 Nastro biadhesivo 15 x 45 x 2 mm (A x Lu x La)

10 Fiaggi per i cavi (incl. chiodo)

1 Manuale d'uso

Equipaggiamento

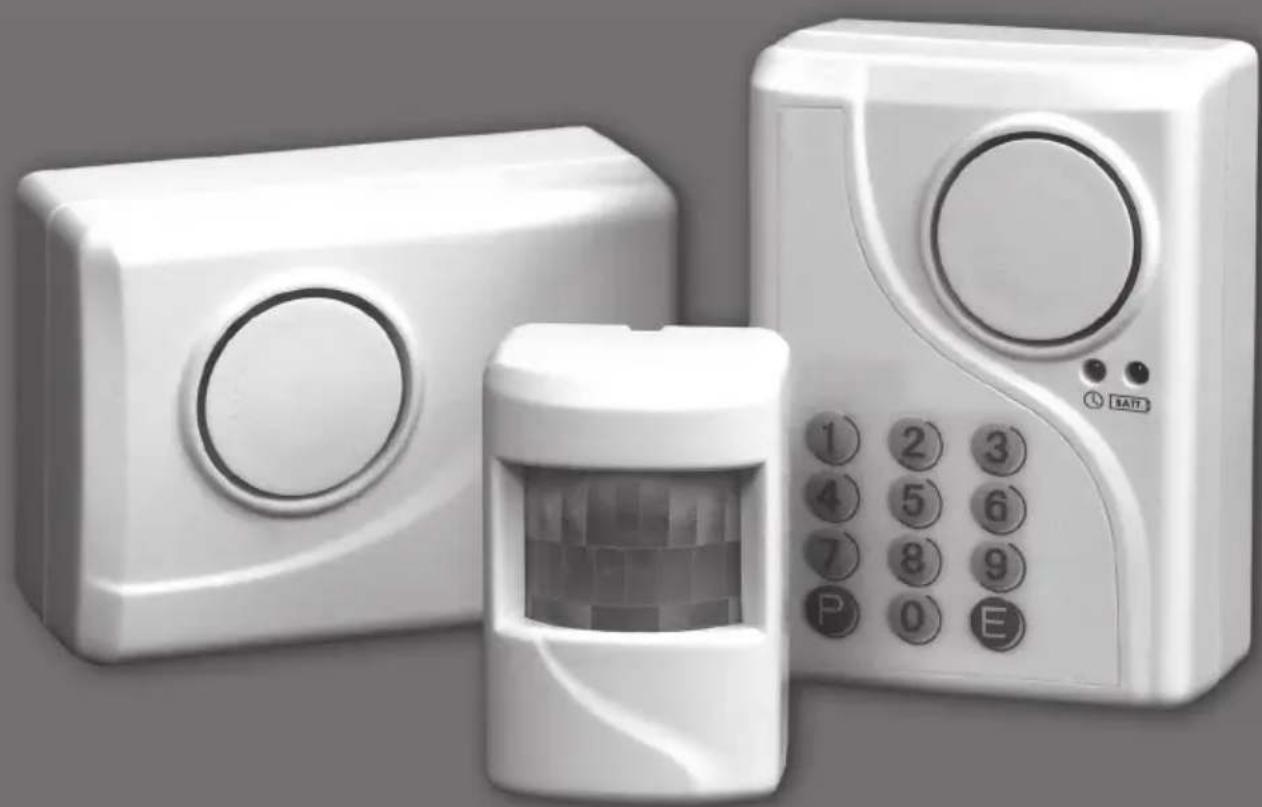

Lato anteriore dell'unità di controllo (vedi Fig. A)

① Altoparlante (sirena interna)
② LED (verde)
③ LED (rosso)
④ Tastiera

Lato posteriore dell'unità di controllo (vedi Fig. B)

⑤ Retro del carter
⑥ Vite di fi ssaggio (4 x)
⑦ Supporto di montaggio superiore
⑧ Contatto di sabotaggio
⑨ Passaggio cavi (sirena esterna / unità di controllo)
⑩ Passaggio cavi (segnalatore di movimento / unità di controllo)
⑪ Supporto di montaggio inferiore
⑭ Cavo (incl. spina) (sirena esterna / unità di controllo)
⑳ Cavo (segnalatore di movimento / unità di controllo)

Retro (aperto) / Vano batterie dell'unità di controllo (vedi Fig. C)

⑨a Collegamento sirena esterna
⑩a Collegamento segnalatore di movimento
⑫ Supporto batterie
⑭ Cavo (incl. spina) (sirena esterna / unità di controllo)
⑳ Cavo (segnalatore di movimento / unità di controllo)

Lato anteriore della sirena esterna (vedi Fig. D)

⑬ Altoparlante (sirena esterna)
⑭ Cavo (incl. spina) (sirena esterna / unità di controllo)

Retro della sirena esterna (vedi Fig. E)

⑮ Supporto di montaggio superiore
⑮a Supporto di montaggio inferiore
⑯ Contatto di sabotaggio
⑰ Vite di fi ssaggio (4 x)

Retro della sirena esterna (vedi Fig. F)

⑱ Supporto batterie

Lato anteriore del segnalatore di movimento (vedi Fig. G)

⑲ Sensore a infrarossi
⑳ Cavo (segnalatore di movimento / unità di controllo)

Lato posteriore del segnalatore di movimento (vedi Fig. H)

②1 Retro del carter
⑳ Punti di rottura per i fori di montaggio

Dati tecnici

Unità di controllo:

Tensione di rete: 6 V

Corrente di attesa: ca. 0,1 mA

Corrente d'allarme: max. 120 mA

Alimentazione di corrente: 4 x batterie 1,5 V Tipo LR6

(Mignon / AA, alcalici) (non compresi nella fornitura)

Disponibilità al funzionamento: ca. 1 anno

Avviso batterie: ≤4,5V

Ritardo all'entrata: 8 secondi

Ritardo all'uscita: 30 secondi

Protezione da sabotaggio: Contro smontaggio

Sirena interna: ca. 100 dB (A) ad 1 m di distanza

Tempo d'allarme: ca. 60 secondi

LED:

Avviso condizioni delle batterie: rosso

Ritardo all'uscita: verde

Altoparlante:	Suono alla pressione dei tasti (Modifi ca del cosice utilizzatore)Melodia (Conferma del codice utilizzatore personale)
Uso:	3 x 4 tastiera a matrice, codice utilizzatore, uno fi no a dieci numeri

Temperatura d'esercizio: ca. -10 °C fi no a +39 °C

Segnalatore di movimento:

Sensore: Passivo infrarosso

Campo di rilevamento: ca. 90°

Portata: ca. 6 m a 20 °C

Temperatura d'esercizio: ca. -10 °C fi no a +39 °C

Dimensioni: 4,1 x 6,0 x 3,2 cm

Materiale del carter: Plastica ABS

Lunghezza del cavo: ca. 300 cm (incluso spina)

Protezione da sabotaggio: Contro taglio dei cavi

Sirena esterna:

Tensione di rete: 6 V

Assorbimento della corrente: max. 120 mA

Alimentazione di corrente: 4 x batterie 1,5 V Tipo LR6

(Mignon/AA, alcalici)

(Non inclusi nella fornitura)

Protezione da sabotaggio: Contro taglio dei cavi e smontaggio

Piezoallarme: ca. 105 dB (A) ad 1 m di distanza

Tempo d'allarme: Allarme di sabotaggio:

ca. 120 secondi

Allarme di movimento:

ca. 60 secondi

Lunghezza del cavo: ca. 300 cm (incluso spina)

Temperatura d'esercizio: -10 °C fi no a +39 °C

Indicazioni per la sicurezza

Le seguenti indicazioni servono per la vostra sicurezza e soddisfazione durante l'uso del sistema d'allarme Compact CA 300. La non osservanza di queste indicazioni per la sicurezza può causare seri pericoli di incidenti.

Descrizione dei simboli e dei termini usati:

⚠️ Pericolo! In caso di non osservanza di questa indicazione, si mette in pericolo la vita e la salute!

Attenzione! In caso di non osservanza di questa indicazione si mette in pericolo le cose!

Consiglio! - Osservando questa indicazione si raggiunge ottimi risultati.

4 Pericolo!

- Non lasciate incustoditi i bambini piccoli con il materiale d'imballaggio! Altrimenti esiste: Pericolo di vita per soffocamento!

- Non lasciate incustoditi i bambini piccoli con l'apparecchio! Altrimenti esiste il pericolo per la vita e Pericolo di ferite!

- Non usate questo apparecchio in compagnia di persone malate oppure diversamente abili e animali! Esiste il pericolo di vita e di incidenti causato da stati di schock causati dai rumori della sirena!

- Non danneggiate condotti di gas, corrente, acqua oppure telecomunicazione durante il montaggio! Altrimenti esiste il pericolo di vita e di danneggiamento!

- Evitate ilcontatto con la pelle ed il corpo con batterie danneggiate oppure con perdite! Usate guanti di protezione adatti e indumenti di protezione! Altrimenti esiste il pericolo per la vita e di ferite causato da acidi!

- Non sottoporre l'apparecchio alle vicinanze di fuoco, calore oppure lunghe esposizioni oltre i 50 °C! Altri-menti esiste il pericolo per la vita causato da esplosioni!

- Non cortocircuitate le batterie e non ricaricatele! Altrimenti esiste il pericolo per la vita causato da esplosioni!

- Evitate che l'duito sia esposto per un tempo prolungato al rumore della sirena! Altrimenti esiste il pericolo di danni all'duito!

- Installate il sistema d'allarme compatto solamente protando una protezione dell'usito e fate attenzione che non si trovano altre persone, specialmente bambini, nelle vicinanze! Altrimenti esiste il pericolo di danni all'duito!

- Assicuratevi che la sirena non venga attivata nelle vicinanze immediate delle orecchie. Altrimenti esiste il pe-

ricolo di danni all'duito!

- Trattate i cavi con cura! Installateli in modo che non possano essere danneggiati e che non presentino un pericolo di caduta. Altrimenti esiste il pericolo per la vita e di ferite!

- Tenere lontani gli animali di casa dal sistema d'allarme Compact! Il rumore della sirena potrebbe causare serie ferite al senso dell'udito, come anche un comportamento di panico e di fuga! Altrimenti esiste il pericolo per la vita e di ferite dell'animale domestico!

Attenzione!

- Usate solamente batterie 1,5 V Tipo LR6 (Mignon / AA, alcalici) (non compresi nella fornitura)!

- Osservate la correta polarizzazione delle batterie durante l'inserimento!

- Togliete le batterie dall'apparecchio se questo non viene utilizzato per un tempo prolungato!

- Non coprite il sistema d'allarme Compact con oggetti! Altrimenti si portrebbe pregiudicare il buon funzionamento!

- Evitate che il sistema d'allarme Compact venga in contatto con umidità!

- Proteggete il sistema d'allarme Compact da campi magnetici forti e da sollecitazioni meccanici, come anche da scuotimenti!

- Usate solamente i pezzi originali forniti oppure pezzi omologati per l'apparecchio!

- Controllate, prima della messa in funzione, che tutti i componenti siano stati montati secondo il manuale d'uso!

- Controllate, prima dell'assemblaggio e della messa in funzione, se la fornitura è stata danneggiata e se la stessa è completa! Non mettete mai in funzione gli apparecchi danneggiati! Contattate eventualmente l'assistenza clienti nel vostro paese.

- Fate eseguire le riparazioni solamente da personale quali-fi cato! Altrimenti esiste il pericolo di danneggiamento causato dall'uso impropio e la perdità del diritto di garanzia!

• Fate si, che il segnalatore di movimento non venga danneggiato, quando eseguite i fori di montaggio!
• Pulite il sistema d'allarme Compact solo con un panno asciutto oppure umido e non immergetelo mai nell'acqua!

Consiglio!

• Orientate il segnalatore di movimento in modo che il campo di rilevamento del sensore non si trovino fonti di calore come caloriferi oppure aperture di aerazione! L'emissione di calore di questi oggetti potrebbero essere segnalati dal segnalatore di movimento come corpi emittenti calore e provocare un allarme errato!
• Usate i componenti del sistema solo a temperature d'esercizio indicati nei dati tecnici! Temperature superiori oppure inferiori potrebbero compromettere il buon funzionamento!

Messa in funzione

Preparazione e materiale necessario

Il materiale indicato non è compreso nella fornitura. Si tratta di indicazioni non vincolanti e valori per il vostro orientamento. Il tipo di materiale dipende dalle condizioni sul posto. Vi serve:

• 8 batterie 1,5 V Tipo LR6 (Mignon / AA, alcalici) (non compresi nella fornitura) per
  L'alimentazione di corrente dell'unità di controllo e della sirena esterna.

- Una penna per marcare i punti di montaggio.

- Un cacciavite a stella per il montaggio con viti di fi s- saggio e tasselli.

- Un trapano a percussione (con punta) per il montaggio con viti di fi ssaggio e tasselli.

- Un trapano a mano / avvitasvita ∅ 2mm per eseguire i fori di montaggio ② sul retro del carter ②1 del segnalatore di movimento.

- Una protezione per l'udito

Piazzamento

Unità di controllo:

• Piazzate l'unità di controllo solame nte in un luogo interno all'asciutto.
• Piazzatela in modo accessibile, ma non immediata- mente visibile.

Sirena esterna

• Piazzate la sirena esterna in un luogo protetto dalle intemperie all'esterno oppure nel luogo interno asciutto.
• Piazzatela in modo che essa è ben udibile, ma non facilmente accessibile per i ladri.

Segnalatore di movimento:

• Piazzate il segnalatore di movimento all'interno asciutto ad un altezza di circa 1,5 fi no a 2 m.
• Piazzatela in modo che possa rilevare il campo stimato (ca. 6 m), che il ladro potrebbe utilizzare per infrazione (vedi Fig. I).

Il segnalatore di movimento reagisce al movimento di fonti di calore che si trovano nel campo di rilevamento. Scegliete il campo in modo, che non possano essere emessi allarmi errati causati da animali ed altri fonti di calore modifi cabili, come p.es. Caloriferi oppure raggi di luce (sole o raggi alogene). Il campo di azione del segnalatore di movimento dipende dalla temperatura, dimensione e direzione dell'oggetto.

Basilarmente i movimenti trascversali verso il sensore vengono riconosciuti meglio che movimenti verso oppure via dal sensore. Scegliete possibilmente un punto di montaggio angolare, dove non entrano né fi nestre, né caloriferi nel campo di rilevamento del segnalatore di movimento.

Montaggio

Consiglio! Assicuratevi prima dell'installazione della sirena esterna, che i cavi sono lunghi abbastanza per il percorso da eseguire. Fate attenzione che il cavo non venga portato attraverso spigoli vivi, oppure chiacciato

oppure incastrato. Installate i cavi in modo inaccessible peri ladri. Usate i dieci fi ssaggi per cavi per il fi ssaggio a muro, soffi tta oppure pavimento.

Unità di controllo

Allentate le quattro viti di supporto ⑥ dell'unità di controllo e rimuovete il retro del carter ⑤.
- Contrassegnate due fori verticali ad una distanza di 60 mm nel punto scelto.
- Eseguite due fori per fi ssare i due tasselli (27 x 6 mm) ed inserite i tasselli.
- Avvitate le due viti di fi ssaggio (22 x 4 mm) nei tasselli, fi no a quando le teste delle vite sporgano ancora di 5 mm.
○ Portate il cavo del segnalatore di movimento ⑳ attraverso il passaggio cavi più grande nel retro dell'unità di controllo.
Collegatelo con la presa a 3 poli sulla piastra principale dell'unità di controllo (vedi Fig. C ¹⁰ a).
Portate il cavo della sirena esterna ⑭ attraverso il passaggio cavi più piccolo nel retro dell'unità di controllo.
Collegatelo con la presa a 2 poli sulla piastra principale dell'unità di controllo (vedi Fig. C⑨a).
Inserite quattro batterie 1,5 V tipo LR6 (Mignon / AA, alcalici) (Molla al polo negativo della batteria) con la giusta polarità nel supporto delle batterie ⑫. Viene emesso un duplice suono.
○ Inserite il supporto delle batterie ⑫ nuovamente nel vano batterie dell'unità di controllo e fi ssate il retro del carter ⑤ con le quattro viti di supporto ⑥.
Inserite contemporaneamente il supporto di montaggio superiore ⑦ sulla testa della vite superiore ed il supporto di montaggio inferiore ⑪ sulla testa della vite inferiore.
- Regolate le teste delle viti, fi no a quando è garantito un posizionamento stabile.
- Tenete cura che il contatto di sabotaggio (sul retro dell'apparecchio) ⑧ sia premuto e che appoggia bene sul punto di montaggio.

Sirena esterna

Consiglio! Se dovete eseguire un foro di passaggio per il cavo della sirena esterna, fate sì che questo sia nascosto dietro il carter della sirena. Fate attenzione che il foro sia grande abbastanza per la spina del cavo ⑭. Portate il cavo della sirena dall'esterno attraverso il foro e collegate la spina con l'unità di controllo come precedentemente descritto.

• Contrassegnate due fori verticali ad una distanza di 60 mm nel punto scelto.
• Eseguite due fori per fi ssare i due tasselli (27 x 6 mm) ed inserite i tasselli.
  ○ Avvitate le due viti di fi ssaggio (22 x 4 mm) nei tasselli, fi no a quando le teste delle vite sporgano ancora di 5 mm.
  Allentate le quattro viti di supporto 4 della sirena esterna e rimuovete il retro del carter.
  Inserite quattro batterie 1,5 V tipo LR6 (Mignon / AA, alcalici) (Molla al polo negativo della batteria) con la giusta polarità nel supporto delle batterie ⑱.
  ○ Inserite il supporto delle batterie ⑱ nuovamente nel vano batterie della sirena esterna e fi ssate il retro del carter con le quattro viti di supporto.
  Inserite contemporaneamente il supporto di montaggio superiore ⑮ sulla testa della vite superiore ed il supporto di montaggio inferiore ⑮ a sulla testa della vite inferiore.
• Regolate le teste delle viti, fi no a quando è garantito un posizionamento stabile.
• Tenete cura che il contatto di sabotaggio (sul retro dell'apparecchio) ⑯ sia premuto e che appoggia bene sul punto di montaggio.

Segnalatore di movimento

Nastro biadesivo

- Fissate il segnalatore di movimento con il nastro biadesivo.

oppure

Viti di fissaggio e tasselli

⚠️ Attenzione! Fate si, che il segnalatore di movimento non

venga danneggiato, quando eseguite i fori di montaggio!

Sbloccate il lato anteriore del carter des segnalatore di movimento con l'aiuto di un piccolo cacciavite piatto (vedi Fig. G) e staccate il lato anteriore del carter ②1.
- Eseguite i fori con il trapano a mano / avvitasvita ∅ 2 mm ai due punti di rottura ②2. Questi fori possono essere verticali oppure orizzontali.
○ Contrassegnate i fori di montaggio ②2 al punto scelto.
- Eseguite due fori per fi ssare i due tasselli (22 x 5 mm) ed inserite i tasselli.
○ Avvitare il retro del carter ②1 con le due viti di fi ssaggio (22 x 3 mm) nei tasselli.
Inserite la parte frontale del carter con il bordo superiore sul retro del carter ②1. Abbassate poi il lato anteriore verso il basso fi no a quando si incastra.

Espandibilità via rivelatore d'apertura (opzionale)

Il CA 300 è estendibile fi no a 6 contatti reed (contatti magnete utilizzati come rivelatore d'apertura (NC) p.e. MK 01). I contatti si possono utilizzare come rivelatore d'apertura per sorvegliare porte e fi nestre che sono già chiuse prima dell'innesco.

Non utilizzare il contatto reed per sorvegliare una porta da quale dovete uscire per lasciare l'ambiente. Il sensore permette soltanto un ritardo del rilevamento entrata/uscita di max. 8 secondi.

• Togliere il rivestimento bianco del cavo che porta al ri- velatore per una lunghezza di ca. 25 mm (vedi fi g. K.).
  Distaccare il fi lo giallo e collegare il contatto reed attraverso un cavo a due fi li in un circuito trasversale.
• Utilizzate il nastro isolante per isolare tutti i cavi e per connettere la rottura del cavo.

Uso

„Attivazione“ del sistema d'allarme Compact

- Premete due volte “1” sulla tastiera ④. Avete immesso il codice utilizzatore (di fabbrica 11).

- Premete poi la “E” sulla tastiera ④. Avete confermato il codice utilizzatore.

Ritardo all'uscita

Il sistema d'allarme Compact genera un suono, il LED ② (verde) si illumina per circa 30 secondi. Entro circa 30 secondi dell'ritardo di uscita è possibile, passare all'interno del campo di rilevamento del segnalatore di movimento, senza che venga attivato il sistema d'allarme Compact.

Se viene rilevato un movimento durante il ritardo d'uscita, sentite un suono breve e il ritardo d'uscita di 30 secondi ricomincia di nuovo. Al termine del ritardo d'uscita il LED ² (verde) si spegne. Il sistema è attivato.

„Disattivazione“ del sistema d'allarme Compact Ritardo all'entrata

Se il segnalatore di movimento rileva un movimento, sentite un breve suono e si attiva il ritardo d'entrata di circa 8 secondi.

• Immettete entro questo termine del ritardo d'entrata il codice utilizzatore per la disattivazione.
• Premete due volte „1“ sulla tastiera ④. Avete immesso il codice utilizzatore (di fabbrica 11).
• Premete poi la „E“ sulla tastiera ④. Avete confermato il codice utilizzatore.

Il sistema d'allarme Compact è disattivato e genera un duplice suono per la conferma.

Se non immettete il codice utilizzatore corretto, il sistema d'allarme Compact genera quattro suoni.

Allarme

L'allarme viene provocato come segue (il sistema d'allarme Compact era attivato):

Il segnalatore di movimento passivo ad infrarossi ha rilevato un movimento ed il codice dell'utilizzatore non è stato immesso correttamente entro il termine del ritardo d'entrata (8 secondi).
L'unità di controllo è stata tolta dal punto di montaggio, il contatto di sabotaggio ⑧ viene azionato da questo tentativo di sabotaggio.

Il 14averso la sirena esterna è stato tagliato oppure la sirena esterna è stata tolta dal punto di montaggio (la sirena esterna suona).
Il cavo del segnalatore di movimento è stato tagliato oppure staccato (allarme dopo 8 secondi di ritardo).

Segnali d'allarme

La sirena interna dell'unità di controllo e la sirena esterna generano per circa 60 secondi forti segnali di allarme.

Poi il sistema d'allarme Compact viene attivato nuovamente.

Se il cavo ¹⁴ verso la sirena esterna è stato tagliato oppure staccato, oppure se la sirena esterna è stata tolta dal punto di montaggio, la sirena esterna genera un forte segnale d'allarme per circa 120 secondi.

Interruzione del allarme

• Immettete, dopo l'attivazione dell'allarme, il codice utilizzatore per la disattivazione.
• Premete due volte il tasto 1 sulla tastiera ④. Avete immesso il codice utilizzatore (di fabbrica 11).
• Premete poi una volta il tasto E sulla tastiera ④. Avete confermato il codice utilizzatore.

Modifica del codice utilizzatore

Consiglio! Modifi cate il codice utilizzatore programmato in fabbrica immediatamente dopo la messa in funzione, programmandone un codice personale vostro.

Modifi cate il codice utilizzatore di fabbrica 11 ed inserite il vostro codice utilizzatore personale:

○ Selezionate il vostro codice utilizzatore personale. Questo può avere fi no a max. 10 cifre. Un codice di 3 fi no a 5 numeri permette un'immissione veloce.
Memorizzate ed annotate bene questo codice e conservate l'annotazione in modo irraggiungibile dal ladro. L'uso del sistema d'allarme Compact può avvenire solamente con l'immissione del codice utilizzatore corretto (di fabbrica o personale).
- Premete due volte “1” sulla tastiera ④. Avete immesso il codice utilizzatore (di fabbrica 11).
- Premete poi il tasto P sulla tastiera. Viene emesso un

suono e il LED verde lampeggia.

• Premete i tasti numerici sulla tastiera ④ ed immettete il vostro codice utilizzatore personale nuovo.
  Premete poi il tasto P sulla tastiera ④. L'unità di controllo genera una melodia, per confermare l'immissione del vostro codice utilizzatore personale.

Sostituzione delle batterie

Attenzione! Eseguite la sostituzione delle batterie solamente a sistema d'allarme Compact disattivato.
Consiglio! Continui temperature alte oppure basse e anche un'alta umidità dell'aria possono accorciare la vita delle batterie.

Eseguite la sostituzione delle batterie dopo circa 1 anno d'esercizio.

1. ○ Svitate le quattro viti di fi ssaggio sul retro del carter dell'unità di controllo e togliete le quattro batterie dal supporto batterie ⑫. Inserite quattro nuove batterie 1,5V tipo LR6 (Mignon / AA, alcalici) (Molla al polo negativo della batteria) con la giusta polarità nel supporto delle batterie ⑫. Inserite il supporto delle batterie ⑫ nuovamente nel vano batterie dell'unità di controllo e fi ssate il retro del carter ⑤ con le quattro viti di supporto ⑥.
2. ○ Svitate le quattro viti di fi ssaggio sul retro del carter della sirena esterna e togliete le quattro batterie dal supporto batterie ⑱. Inserite quattro nuove batterie 1,5 V tipo LR6 (Mignon / AA, alcalici) (Molla al polo negativo della batteria) con la giusta polarità nel supporto delle batterie ⑱ della sirena esterna.

Inserite il supporto batterie nuovamente nel vano batterie e fi ssate il coperchio con le quattro viti di fi ssaggio.

Dopo una sostituzione delle batterie potete usare il sistema d'allarme Compact solamente con il codice utilizzatore 11 programmato in fabbrica. Modifi cate il codice utilizzatore.

L'unita di controllo genera un segnale di avvertenza, appena

l'alimentazione di corrente delle batterie diventa debole. A distanza di 20 secondi l'unità di controllo genera un suono ed il LED ③ lampeggia. Sostituite in questo caso tutte le otto batterie con batterie nuove 1,5V tipo LR6 (Mignon/AA, alcalici). Altrimenti potrebbero essere generati allarmi errati.

Funzione Reset

Dopo una sostituzione delle batterie potete usare il sistema d'allarme Compact solamente con il codice utilizzatore 11 programmato in fabbrica. Modificate il codice utilizzatore.

Eliminare errori

Errore	Causa	Eliminazione
Il sistema d'allarme Compact non funziona op-pure non fun-ziona correttamente	Le batterie sono usurate.	Inserite batterie nuove.
Attivazione dell'allarme senza tentativi di infrazione.	Il segnalatore di movimento rileva animali oppure emissioni di calore da oggetti (p.es. caloriferi).	Tenere lontani gli animali dal campo di rilevamento e/o eliminate la causa dell'irraggiamento di calore da oggetti.
Non potete immettere il codice utiliz-zatore in modo corretto.	Avete perso il codice utilizzatore.	Eseguite la funzione di reset ed immet-tete un nuovo codice utilizzatore nuovo.

Errore	Causa	Eliminazione
Il sistema d'allarme Compact non reagisce al codice utiliz-zatore.	Influssi ambientali hanno com-promesso le impostazioni di base.	Eseguite la funzione di reset ed immet-tete un nuovo codice utilizzatore nuovo.

Manutenzione e Pulizia

• Eseguite i lavori di manutenzione e pulizia del sistema d'allarme Compact in condizioni di disattivazione.
  Controllate periodicamente la sicurezza tecnica e la funzione dell'apparecchio.
  Se non usate l'apparecchio per un tempo prolungato, togliete le batterie.
  ○ Usate un panno che non lascia peli ed un detergente delicato (non un solvente) per pulire le superfici in plastica.

Smaltimento

Smaltite il materiale d'imballaggio e le batterie usurate ed apparecchi presso un punto dedicato di smaltimento della vostra città.
