AT20 - Etilometro HQ - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Etilometro elettronico
Marca	HQ
Modello	AT20
Sensore	Sensore elettrochimico a semiconduttore
Campo di misura	0,00 ‰ a 4,00 ‰
Precisione	±0,10 ‰ a 0,50 ‰ ; ±10 % oltre
Unità di visualizzazione	‰ (grammi per litro di sangue) e mg/L (aria espirata)
Display	LCD retroilluminato
Tempo di preriscaldamento	Circa 10 secondi
Tempo di risposta	Meno di 5 secondi
Alimentazione	2 batterie AAA (LR03) 1,5 V
Autonomia	Fino a 300 test per set di batterie
Spegnimento automatico	Dopo 30 secondi di inattività
Dimensioni (L×l×h)	120 × 60 × 25 mm
Peso	90 g (senza batterie)
Temperatura di utilizzo	+5 °C a +40 °C
Umidità operativa	10 % a 90 % UR
Garanzia	2 anni
Accessori inclusi	5 boccagli, custodia, manuale d'uso
Manutenzione	Pulire il boccaglio con un panno morbido e asciutto; non immergere
Sicurezza	Conforme alle norme CE, FDA
Ricambi	Boccagli di ricambio disponibili

Domande frequenti - AT20 HQ

Come utilizzare correttamente l'etilometro HQ AT20?

Per utilizzare l'AT20, inserire due batterie AAA, attendere la fine del preriscaldamento (10 secondi), posizionare un boccaglio nuovo, soffiare in modo continuo e regolare per 5 secondi fino al segnale acustico, quindi leggere il risultato visualizzato. Rispettare un intervallo di almeno 15 minuti dopo aver bevuto, mangiato o fumato.

Con quale frequenza bisogna calibrare l'AT20?

Si consiglia di calibrare l'AT20 ogni 6-12 mesi o dopo 300 test. La ricalibrazione può essere effettuata dal produttore o da un centro autorizzato. Un indicatore sul display segnala quando è necessaria la calibrazione.

Qual è la precisione dell'etilometro HQ AT20?

La precisione è di ±0,10 ‰ per valori compresi tra 0,00 e 0,50 ‰, e di ±10 % oltre. I risultati sono forniti a titolo indicativo e non sostituiscono un test del sangue ufficiale.

Come pulire e mantenere l'AT20?

Pulire il boccaglio con un panno morbido e asciutto dopo ogni utilizzo. La scocca può essere pulita con un panno leggermente umido. Non immergere mai l'apparecchio in acqua e evitare solventi.

Quando bisogna sostituire le batterie dell'AT20?

Sostituire le batterie quando l'icona di batteria scarica lampeggia sul display. Utilizzare batterie alcaline AAA di qualità. Rimuovere le batterie se l'apparecchio non viene utilizzato per un lungo periodo.

Come conservare l'etilometro HQ AT20?

Riporre l'apparecchio nella sua custodia protettiva, in un luogo asciutto e a temperatura controllata (tra +5 °C e +40 °C). Evitare l'esposizione diretta al sole e all'umidità.

Quali unità di alcolemia vengono visualizzate?

L'AT20 visualizza il tasso alcolico in ‰ (grammi per litro di sangue) e in mg/L (milligrammi per litro di aria espirata). È possibile passare da un'unità all'altra tramite il pulsante di regolazione.

Cosa significano i diversi codici di errore?

I codici di errore comuni: 'Err1' (soffio troppo debole o irregolare), 'Err2' (sensore saturo), 'Err3' (temperatura fuori range). Consultare il manuale per l'elenco completo. In caso di errore persistente, contattare il servizio clienti.

Si può utilizzare l'AT20 più volte di seguito?

Sì, ma attendere 2 minuti tra un test e l'altro per consentire al sensore di rigenerarsi. Cambiare il boccaglio ad ogni utilizzo per motivi igienici.

Dove trovare boccagli di ricambio?

I boccagli di ricambio sono disponibili sul sito del produttore o presso rivenditori autorizzati. Utilizzare esclusivamente boccagli compatibili HQ per garantire la precisione.

MANUALE UTENTE AT20 HQ

(1) PULSANTE ACCENSIONE
(3) Luce torcia
(5) Interruttore torcia
(7) Vano batteria

(2) Display LCD
(4) Bocchetta di aspirazione
(6) Catenella per chiavi

Funzioni

1. Test alcolimetro trifase con allarme sonoro
2. Display LCD
3. Rapida risposta e riepilogo
4. Autospegnimento
5. Spia batteria in esaurimento
6. Funzione di torcia
7. Catenella per chiavi
8. Utilizzare 2 batteria AAA alcaline

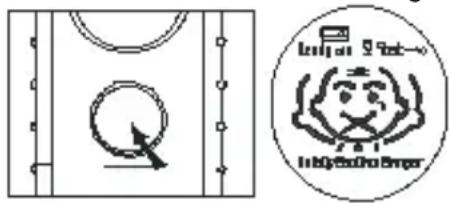

1. Aprire a scorrimento il coperchio del vano batteria sul retro dell'unità.

1. Inserire due batterie alcaline AAA (o UM-4) rispettando la polarità indicata.
2. Riposizionare il coperchio del vano batteria.

Come utilizzare l'etilometro

Riscaldamento

1. Tenere premuto il pulsante dell'accensione per 1 secondo. Il display LCD si accenderà emettendo un segnale acustico.

1. Il simbolo "ready" lampeggerà per 15-20, indicando che

l'etilometro si trova in modalità riscaldamento.

DISPLAY DELL'ETILOMETRO

Nota:

* Se il riscaldamento non avviene correttamente, l'etilometro si spegnerà automaticamente e sarà poi possibile premere nuovamente il pulsante dell'accensione per riprovare.
* Sulla superfi cie del sensore dell'alcol vengono sempre assorbite grandi quantità di gas e impurità. Quando si estrae per la prima volta l'etilometro dalla confezione o dopo un lungo periodo di inattività, è necessario un periodo maggiore per la pulizia e il riscaldamento del sensore. È possibile premere nuovamente il pulsante dell'accensione e riprovare eventualmente varie volte.

Concentrazione dell'alcol del test

1. Se il riscaldamento avviene correttamente, sarà visualizzato il simbolo del Test, per indicare che l'etilometro si trova in modalità test.

1. Avvicinarsi ed espirare nella bocchetta di aspirazione per 3-5 secondi ininterrottamente.

2. Osservare il risultato del testo sul display LCD.

3. Il display LCD conserva il formato originale (simbolo della sicurezza) se la concentrazione dell'alcol rientra nei seguenti livelli:

inferiore a 0,02% BAC (0,1mg/l BrAC)

inferiore a 0,05% BAC (0,25mg/l BrAC)

1. Appare il simbolo di attenzione se la concentrazione di alcol rientra nei seguenti livelli:

da 0,02% a 0,05% BAC (da 0,1mg/l a 0,25mg/l BrAC)

da 0,05% a 0,08% BAC (da 0,25mg/l a 0,4mg/l BrAC)

Precauzioni

-- Se sono state assunte bevande, si consiglia di attendere 20 minuti, vale a dire il tempo approssimativo per l'assorbimento dell'alcol nel sangue attraverso l'apparato digerente e il tempo di dispersione dell'alcol residuo in bocca.
-- Per ottenere risultati precisi, non ripetere il test per 3 minuti dalla volta precedente.
-- Non fumare né mangiare nei 20 minuti precedenti al test.
-- Non fare uso di sostanze chimiche per pulire direttamente l'etilometro.
-- Non far penetrare liquidi nella bocchetta di aspirazione.
-- Non sistemare l'etilometro in ambienti chiusi con aria contaminata.
-- Il risultato di questo test fornisce un valore BAC da considerare ciriferimento. Il produttore non si assume alcuna responsabilità legale.

1. Viene visualizzato il simbolo di pericolo con un segnale acustico, quando la concentrazione di alcol rientra nei seguenti livelli:

superiore a 0,05% BAC (0,25mg/l BrAC)

superiore a 0,08% BAC (0,4mg/l BrAC)

Spia batteria in esaurimento

Se sul display appare la spia di batteria in esaurimento, sostituire le batterie vecchie (utilizzando esclusivamente batterie alcaline).

Autospegnimento

1. L'alimentazione si disattiva automaticamente dopo 25 secondi dal test.
2. L'etilometro si spegnerà anche nel caso in cui il riscaldamento non avvenga correttamente.

Modalità d'uso della torcia

Impostare su l'interruttore della torcia per accendere la luce.

* Per evitare risultati inesatti, non eseguire il test della concentrazione dell'alcol con la luce accesa della torcia.

Specifi che

* Sensore: Sensore di alcol ossido semiconduttore avanzato
* Intervallo: da 0,00% a 0,1% BAC (da 0,00 a 0,50mg/l BrAC)
* Precision: 0,01% BAC (0,05mg/l BrAC)
* Potenza assorbita: 2 batterie alcaline1,5V AAA
* Tempo di funzionamento: riscaldamento: 15-20 secondi, risposta: <5 secondi
* Autospegnimento. Circa 1 minuto.
* Dimensioni: 100X45X20 mm

DICHIARAZIONE DI CONFORMITÀ

Questa società,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Nome: HQ

Modello: HQ-AT20

Descrizione: Etilometro con display LCD

è conforme ai seguenti standard:

EMC: EN 55022: 1998 + A1 : 2000 + A2 : 2003

EN 61000-6-3:2001

EN 61000-6-1:2001

Secondo le disposizioni della direttiva 89/336/EEC.

's-Hertogenbosch, 26 febbraio 2008

Sig.ra J. Gilad

Direttore agli acquisti

Precauzioni di sicurezza:

Per ridurre il rischio di scosse elettriche, questo prodotto deve essere aperto ESCLUSIVAMENTE da personale tecnico specializzato, se occorre

assistenza. Se si dovessero verifi care dei problemi, scollegare il prodotto dall'alimentazione di rete e da ogni altra apparecchiatura. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifi che del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifi ca senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o marchi registrati appartenenti ai rispettivi titolari e sono in questo documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifi uti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.

Copyright ©
