VID-TRANS600 - Estensione audio/video KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Estensione audio/video
Marca	Konig
Modello	VID-TRANS600
Categoria	Trasmettitore audio/video senza fili
Tecnologia di trasmissione	Radiofrequenza 2,4 GHz
Distanza massima di trasmissione	200 metri in campo aperto
Ingresso video	Composito (RCA) o S-Video
Uscita video	Composito (RCA) o S-Video
Ingresso audio	Audio stereo RCA (sinistra/destra)
Uscita audio	Audio stereo RCA (sinistra/destra)
Alimentazione	Alimentatore 5V CC, 1A (incluso)
Dimensioni (trasmettitore)	95 x 55 x 22 mm
Dimensioni (ricevitore)	95 x 55 x 22 mm
Peso (trasmettitore)	120 g
Peso (ricevitore)	120 g
Banda di frequenza	2,4 GHz
Numero di canali	4 canali selezionabili
Grado di protezione	IP20 (uso interno)
Temperatura di funzionamento	0°C a 40°C
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Non esporre a umidità o fonti di calore.
Ricambi e riparabilità	Alimentatore e antenne disponibili come ricambi.
Informazioni generali	Conforme alle norme CE e RoHS.

Domande frequenti - VID-TRANS600 KONIG

Come collegare il trasmettitore al ricevitore?

Assicurarsi che entrambi i dispositivi siano accesi. Premere il pulsante 'Pairing' sul trasmettitore, poi quello sul ricevitore entro 10 secondi. I LED lampeggiano e poi rimangono fissi quando la connessione è stabilita.

Qual è la portata massima del VID-TRANS600?

La portata è di circa 200 metri in campo aperto. In interni, può essere ridotta a 50-100 metri a seconda degli ostacoli (muri, pareti).

Posso utilizzare più ricevitori con un solo trasmettitore?

No, questo set funziona in modalità punto a punto: un trasmettitore è collegato a un solo ricevitore. Per più ricevitori, sono necessari più set.

Quali tipi di segnali audio/video supporta il dispositivo?

Il VID-TRANS600 supporta segnali video composito (RCA) e S-Video, oltre all'audio stereo RCA. Non supporta HDMI o componenti.

Come cambiare il canale di trasmissione?

Aprire l'involucro del trasmettitore e del ricevitore, quindi modificare il piccolo interruttore DIP all'interno per selezionare uno dei 4 canali (da 1 a 4). Assicurarsi che entrambi i dispositivi siano sullo stesso canale.

L'alimentatore fornito è universale?

Sì, l'alimentatore accetta una tensione di ingresso di 100-240V CA, 50/60Hz e fornisce 5V CC 1A. È compatibile con le prese europee (tipo C).

Cosa fare se l'immagine è sfocata o presenta interferenze?

Controllare prima la distanza e gli ostacoli. Provare a cambiare canale per evitare interferenze con altri dispositivi wireless. Assicurarsi che le antenne siano ben orientate e dispiegate.

Posso utilizzare questo dispositivo con una telecamera di sorveglianza?

Sì, purché la telecamera abbia un'uscita composita o S-Video e un'uscita audio RCA, è possibile trasmettere il segnale senza fili a un monitor o un registratore.

Come pulire il dispositivo?

Scollegare l'alimentazione. Utilizzare un panno morbido leggermente umido per pulire la superficie. Non utilizzare mai prodotti chimici aggressivi o abrasivi.

Cosa fare in caso di perdita di connessione?

Verificare che entrambi i dispositivi siano accesi e sullo stesso canale. Resettare il collegamento premendo i pulsanti Pairing su entrambi i lati. Se il problema persiste, allontanare gli altri dispositivi wireless (Wi-Fi, Bluetooth) che potrebbero causare interferenze.

MANUALE UTENTE VID-TRANS600 KONIG

Trasmettitore e ricevitore per audio e video con estensione dell'infrarosso per controllare l'apparecchio collegato col telecomando originale anche da un'altra stanza. Il sistema utilizza la tecnologia digitale wireless che riduce le interferenze causate da altri apparecchi che utilizzano la banda di frequenza a 2.4 GHz. Questa tecnologia digitale assicura la vostra privacy e vi permette di utilizzare l'apparecchio su distanze incredibilmente lunghe. Equipaggiato con un connettore SMA per utilizzare antenne esterne High Gain (alto guadagno).

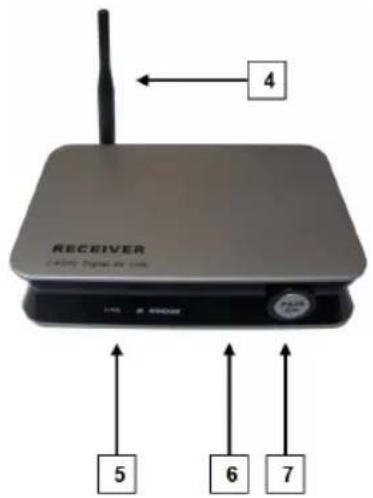

Descrizione del trasmettitore e del ricevitore:

Trasmettitore Ricevitore

1. Antenna
2. LED di connessione
3. Tasto PAIR
4. Antenna
5. LED di connessione
6. FINESTRA IR
7. Tasto PAIR

Nota:

Per aumentare la portata del sistema, è possibile collegare antenne high gain (alto guadagno). (Non inclusa.)

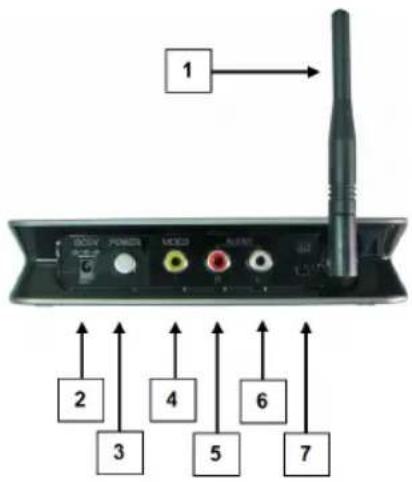

Trasmittente Ricevitore

1. Antenna
2. Antenna
3. Ingresso 5 V DC
4. Ingresso 5 V DC
5. Tasto di accensione
6. Tasto di accensione
7. Ingresso Video
8. Ingresso Video
9. Ingresso Audio canale destro
10. Ingresso Audio canale destro
11. Ingresso Audio canale sinistro
12. Ingresso Audio canale sinistro
13. Cavo ingresso IR

Operatività:

1. Con il cavo AV (4,5,6) collegate il trasmettitore all'uscita del videoregistratore, del lettore DVD, del decoder satellitare o del Set Top Box.
2. Con il cavo AV (11,12,13) collegate il ricevitore all'ingresso del televisore, dello schermo LCD o del televisore al plasma.
3. Collegiate il cavo IR all'ingresso IR (7). Vedete la sezione sul "controllo del telecomando" per istruzioni.
4. Collegiate l'alimentatore AC/DC al trasmettitore (2) e al ricevitore (9). Quindi collegate la spina alla presa di corrente a 230 V. Nota: utilizzate esclusivamente gli alimentatori forniti in dotazione.
5. Accendete (3, 10) trasmittente e ricevitore. Accendete anche l'apparecchio collegato.

Come accoppiare trasmittente e ricevitore:

I codici ID di trasmettitore e ricevitore sono già appaiati. Potete utilizzarli subito. Se volete resettare questi codici, seguite le istruzioni sotto riportate:

1. Accendete il ricevitore e il trasmettitore(3,10). Quindi premete il tasto PAIR (3) sul fronte del trasmettitore e tenetelo premuto fino a che il LED di connessione non lampeggia. Quindi lasciate il tasto PAIR (3). Il trasmettitore avvierà la funzione di accoppiamento e collegherà i codici ID con il ricevitore.
2. Mentre il LED di connessione del trasmettitore lampeggia (± 35 sec.), premete il tasto PAIR (7) sulla parte frontale del ricevitore e tenete premuto fino a che non lampeggia il LED di connessione. Quindi lasciate il tasto PAIR (7) ed il ricevitore avvierà la funzione di accoppiamento e collegherà i codici ID con il trasmettitore.
3. Quando su trasmettitore e ricevitore è attivo il processo di accoppiamento dei codici ID, non spegneteli. Quando il collegamento è completo, il LED di connessione smette di lampeggiare e la luce rimane fissa.

Nota bene:

Se il trasmettitore e il ricevitore hanno un codice ID di accoppiamento, i LED si illumineranno per 3 secondi ed inizieranno subito il processo. Se vengono trovati oggetti corrispondenti, i LED si accenderanno, altrimenti, trasmettitore e ricevitore si invieranno codici corrispondenti fino a trovare quello giusto.

Utilizzare la funzionalità telecomando:

Il sistema di trasmissione digitale audio/video wireless da 2.4 GHz non solo vi permette di inviare segnali audio/video da un'area all'altra, vi dà anche la possibilità di controllare l'apparecchio sorgente col telecomando del dispositivo stesso. Esso converte il segnale infrarosso emesso dal vostro telecomando in un segnale a frequenza radio (FR) nella banda UHF nel ricevitore, e che viene inviato al trasmettitore dove il segnale FR viene convertito nell'IR originale e inviato alla sorgente audio/video. Utilizzate il cavo IR e collegate lo spinotto da 2.5mm alla presa in ingresso sul retro del trasmettitore (7). Posizionate il sensore IR sul davanti del display dell'apparecchio che dev'essere controllato. E' importante posizionare il sensore IR il più vicino possibile al sensore IR posizionato dietro il display dell'apparecchio

• Frequenza di lavoro: 2.400 GHz \~ 2.4835 GHz
  • Massima trasmissione di potenza: 100 mW (Sistemi di trasmissione dati a banda larga)
  • Modulazione: 16 QAM/QPSK/BPSK
  • Livello di entrata Video : 1 V p-p @ 75 ohm
  • Livello di entrata Audio : 1 V p-p @ 600 ohm (stereo)
  • Antenna: Omnidirezionale
• IR telecomando, uscita IR: 940 nm con il tasto di accensione/spegnimento
• Consumi: 1.9 W
• Alimentazione: 5 V/1 A
  • Dimensioni: 148x99x29 mm
• Peso: 160 g

Ricevitore:

• Frequenza di lavoro: 2.400 GHz \~ 2.4835 GHz
• Sensibilità del ricevitore: -80 dB min.
  • Livello di uscita video: 1 ± 0.2 V p-p @ 75 ohm
  • Livello di uscita audio: 1 ± 0.2 V p-p @ 600 ohm (stereo)
  • Antenna: Omnidirezionale
• Consumi: 1.9 W
• Alimentazione: 5 V/1 A
  • Dimensioni: 148x99x29 mm
• Peso: 162 g

Sistema:

• Canali di trasmissione: 80 Canali a selezione automatica
• Bit rate Video: Fino a 12 Mbps
  • Codice ID casuale: Fino a 4 milioni preconfigurati
  • Risoluzione Video: 720x480 @ 30 fps (NTSC) o 768x576 @ 25 fps (PAL)
• Distanza operativa: Fino a 100 metri (a vista)*
• Distanza del telecomando: Fino a 100 metri (a vista)*

*La distanza reale dipende dalle condizioni ambientali

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse

esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Tenere questo manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
