MANUALE UTENTE Digital TV Anywhere MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• Non aprire mai il prodotto: nell'apparecchio ci sono parti che potrebbero provocare pericolose scosse elettriche. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
• Collegare l'alimentatore alla presa di corrente solamente dopo aver controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.

SOMMARIO

PRECAUZIONI DI SICUREZZA 33

SOMMARIO 34

GUARDARE LA TV DIGITALE, LONTANO DAL DECODER .....35

COME FUNZIONA DIGITAL TV ANYWHERE™?......35

CONTENUTO DELL'IMBALLAGGIO ....35

DIGITAL TV ANYWHERE 36

INSTALLAZIONE DEL TRASMETTITORE 37

INSTALLAZIONE DEL RICEVITORE....37

INSTALLAZIONE DELLA PROLUNGA IR....38

DOMANDE FREQUENTI....39

CARATTERISTICHE TECNICHE 40

GUARDARE LA TV DIGITALE, LONTANO DAL DECODER

• Guardare e comandare dovunque i canali televisivi del vostro decoder.
• Anche le funzionalità supplementari come video su richiesta, canale a pagamento, guida elettronica ai programmi, time shift e videoregistratore digitale (DVR) rimangono disponibili e comandabili a distanza.
• Sistemare il vostro TV dove volete, senza tener conto della posizione della connessione di antenna o satellite e senza stendere cavi o perforare fori.
• Conserva l'originale qualità di immagine e suono grazie al trasferimento digitale.

COME FUNZIONA DIGITAL TV ANYWHERE™?

Il set è composto di un trasmettitore e un ricevitore. Collegare il trasmettitore all'uscita SCART del vostro decoder, che poi deve essere collegato alla connessione per antenna o satellite. Poi collegare il ricevitore al vostro TV. Il set trasmette senza fili l'immagine, il suono e i comandi del vostro telecomando.

CONTENUTO DELL'IMBALLAGGIO

1 Trasmettitore A/V (AV transmitter)
1 Ricevitore A/V (AV Receiver).
2 Alimentatori.
1 Prolunga IR.
2 cavi SCART
2 Supporti
1 Istruzioni per l'uso.

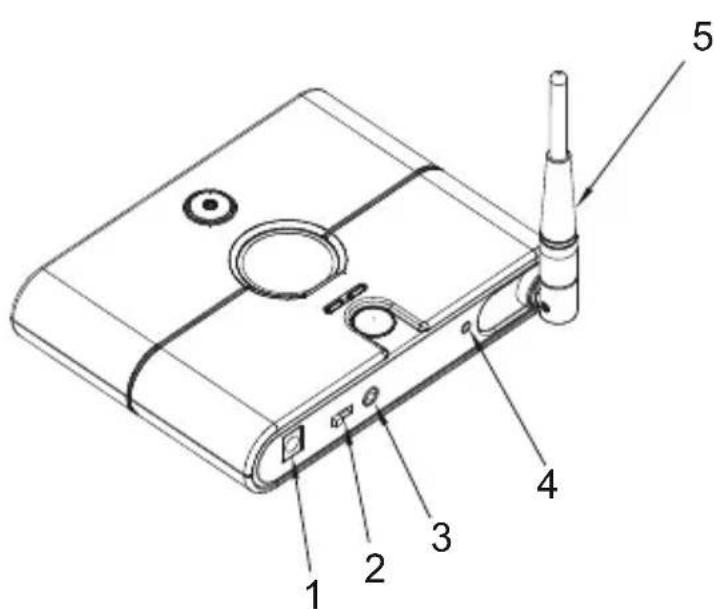

DIGITAL TV ANYWHERE

1. Connessione alimentatore
2. Selettore canali: il trasmettitore e il ricevitore devono essere impostati sullo stesso canale.
3. Connessione AV
4. Connessione cavo di prolunga IR (solo al trasmettitore AV)
5. Antenna
6. Interruttore di accensione
7. Indicatore LED: collegamento (LINK)
8. Indicatore LED: alimentazione (POWER)

INSTALLAZIONE DEL TRASMETTITORE

1. Collegare il cavo TRANSMITTER SCART all'ingresso AV sul lato posteriore del trasmettitore [3].
2. Collegare l'altro lato del cavo di collegamento all'apparecchio video (o audio) di cui si vuole trasmettere il segnale (p.e. il vostro decoder TV digitale o il ricevitore satellitare).
3. Mettere il selettore di canale [2] (1-2-3-4) su 1.
4. Assicurarsi che l'interruttore di accensione [6] non sia premuto.
5. Inserire l'alimentatore nella presa di corrente e inserire la spina di alimentazione nell'ingresso [1] sul lato posteriore del trasmettitore video (AV Transmitter). Usare solo l'adattatore di alimentazione fornito in dotazione!
6. Adesso premere l'interruttore di accensione [6]. Ora si accende il LED di power [8].
7. Sistemare il trasmettitore AV in un posto comodo, se possibile con spazio libero attorno. Usare eventualmente il supporto fornito in dotazione. Assicurarsi che l'antenna [5] sia collocata verticalmente.

INSTALLAZIONE DEL RICEVITORE

1. Collegare il cavo RECEIVER SCART all'uscita AV sul lato posteriore del ricevitore AV [3].
2. Collegare l'altro lato del cavo di collegamento all'ingresso SCART del TV.
3. Mettere il selettore di canale [2] (1-2-3-4) su 1.
4. Assicurarsi che l'interruttore di accensione [6] non sia premuto.
5. Inserire l'alimentatore nella presa di corrente e inserire la spina di alimentazione nell'ingresso [1] sul lato posteriore del ricevitore video (AV Receiver). Usare solo l'adattatore fornito in dotazione!
6. Adesso premere l'interruttore di accensione [6]. Ora si accende il LED di power [8].
7. Sistemare il ricevitore AV in un posto comodo, se possibile con spazio libero attorno. Usare eventualmente il piede fornito in dotazione. Assicurarsi che l'antenna [5] sia collocata verticalmente.

INSTALLAZIONE DELLA PROLUNGA IR

1. Collegare la prolunga IR all'ingresso [F] al lato posteriore del trasmettitore.
2. Sistemare questo LED IR vicino alla finestra IR dell'apparecchio A/V che si vuole comandare. Prima di sistemare definitivamente il LED IR, si raccomanda di testare il funzionamento. A tale scopo puntare il vostro telecomando originale verso la finestra al lato anteriore del ricevitore e scegliere per esempio alcuni canali. Se l'apparecchio non reagisce, forse la posizione del LED IR è sbagliata. Per alcuni dispositivi vale che la posizione è critica.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed

elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

DOMANDE FREQUENTI

Non ricevo un segnale.

• Verificare se il selettore di canale [2] del ricevitore e del trasmettitore sono nella stessa posizione.
  • Verificare se i due apparecchi sono accesi [6].
• Verificare se la TV è impostata sull'ingresso A/V corretto.

Il segnale ricevuto è d ebole.

• Provare un altro canale (1, 2, 3 o 4; assicurarsi che i due apparecchi rimangano impostati sullo stesso canale.
• Spostare il trasmettitore e/o il ricevitore dall'ambiente diretto degli apparecchi A/V. Questi possono influire sulla portata.
• Si trova al limite della portata.
• Cambiare leggermente la posizione del trasmettitore e/o del ricevitore.

L'immagine e il suono sono perfetti, ma il segnale di ritorno non funziona.

Osservare le seguenti istruzioni:

• Tenere conto del fatto che, a seconda delle circostanze locali, il segnale A/V può superare il segnale del ricevitore IR. Eventualmente provare con distanze più corte.
• Controllare se il LED IR è collegato nel modo corretto al trasmettitore AV.
• Controllare se il LED IR è stato applicato nel modo corretto, vicino alla finestra IR del vostro apparecchio A/V.

C'è l'immagine, ma non c'è suono.

- Il Digital TV Anywhere™ può trasmettere segnali stereo analogici, come p.e. Dolby Surround. Sistemi digitali come p.e. Dolby 5.1 o Dolby Digital non possono essere trasmessi.

avete ulteriori domande? Consultare www.marmitek.com.

CARATTERISTICHE TECNICHE

Specifiche generali

Alimentazione: 100 - 240VAC 50/60Hz, 2 x adattatore CC

Potenza assorbita: < 7 W

Portata frequenza di esercizio: 2400 \~ 2.478 MHz

Trasmissione RF AV: digitale

Cambiamenti di canali: modalità FHSS fino a 25 canali

Modulazione/demodulazione: BPSK, QPSK, 16-QAM

Larghezza di banda RF: 3Mbps

Raggio d'azione: Fino a 200m campo libero, fino a 50m attraverso

pareti e soffitti.

Frequenza RF IR: 433,92 MHz

Portata di frequenza IR: 30 \~ 60kHz

LED: Power (accensione), Link (collegamento)

Temperatura ambiente: 0 \~ +50°C (esercizio)

-20°C fino a +70°C (immagazzinamento)

Trasmettitore AV

Tensione di alimentazione: CC +9V

Corrente di alimentazione: Max. 500mA

Potenza di trasmissione: 18 dBm, tip.

Livello di ingresso video: 1Vp-p, tip.

Impedanza di ingresso video: 75 ohm

Ingresso: Jack AV (3.5Φ)

Cavo di ingresso AV: Jack – SCART AV

Antenna: esterna, onnidirezionale

Amplificazione antenna: 2 dBi

Impedanza porta di antenna: 50 ohm

Peso: 240 grammi

Dimensioni (solo trasmettitore AV): 160 x 120 x 30 (mm)

Ricevitore AV

Tensione di alimentazione: CC +9V

Corrente di alimentazione: Max. 500mA

Sensibilità: - 80 dBm

Risoluzione immagine: 720 x 480 (D1) 720 x 576

Immagini al secondo: 30 fps 25 fps

Livello di segnale uscita video: 1Vp-p, tip.

Impedanza uscita video: 75 ohm

Uscita: Jack AV (3.5Φ)

Cavo di uscita AV: Jack – SCART AV

Antenna: esterna, onnidirezionale

Antenna Gain: 2 dBi

Impedanza porta di antenna: 50 ohm

Peso: 240 grammi

Dimensioni (solo ricevitore AV): 160 x 120 x 30 (mm)

Le caratteristiche tecniche possono essere modificate senza preavviso.

Con ciò, Marmitek BV, dichiara che il DIGITAL TV ANYWHERE è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva :

Direttiva 1999/5/CE del Parlamento europeo e del Consiglio, del 9 marzo 1999, riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità Direttiva 2004/108/ce del parlamento europeo e del consiglio del 15 dicembre 2004 concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravvicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione della direttiva 2005/32/CE del Parlamento europeo e del Consiglio per quanto riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni
