| Tipo di prodotto | Alimentazione elettrica ininterrotta (UPS) |
| Marca | Atlantis Land |
| Modello | OnePower 960 |
| Potenza apparente | 960 VA |
| Potenza attiva | 600 W (stima) |
| Tensione di ingresso | 230 V CA |
| Tensione di uscita | 230 V CA regolata |
| Frequenza | 50/60 Hz |
| Tipo d'onda | Onda sinusoidale (stima) |
| Dimensioni (L × P × A) | 380 × 140 × 220 mm (stima) |
| Peso | 8 kg (stima) |
| Batteria | Batteria al piombo senza manutenzione, 12 V |
| Autonomia tipica | da 5 a 15 minuti a seconda del carico |
| Tempo di ricarica | 4 a 6 ore |
| Numero di prese di uscita | da 4 a 6 prese (stima) |
| Protezione | Scarico di sovratensione, regolazione automatica della tensione (AVR) |
| Display | LED indicatori |
| Allarme acustico | Sì (batteria scarica, sovraccarico) |
| Interfaccia | Porta USB o RS-232 (stima) |
| Software incluso | Software di gestione dell'energia |
| Manutenzione e pulizia | Spolverare con un panno asciutto. Non utilizzare liquidi. |
| Sicurezza | Non aprire il dispositivo. Rischio di scossa elettrica. Collegare a una presa con messa a terra. |
| Ricambi e riparabilità | Batteria di ricambio disponibile. Riparazione da parte di un professionista autorizzato. |
| Informazioni generali | Manuale in francese disponibile in PDF. Garanzia standard 2 anni. |
Domande frequenti - OnePower 960 Atlantis Land
Domande degli utenti su OnePower 960 Atlantis Land
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Alimentazione senza interruzioni in formato PDF gratuitamente! Trova il tuo manuale OnePower 960 - Atlantis Land e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. OnePower 960 del marchio Atlantis Land.
MANUALE UTENTE OnePower 960 Atlantis Land
Questo prodotto è coperto da garanzia Atlantis On-Site della durata di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-land.com.
ENGLISH
1.1 Introduzione al prodotto ....10
1.2 Verifica Iniziale....10
1.3 Contenuto della confezione .....10
1.4 Collocazione....11
1.5 Connessione al Carico....12
1.6 Test di Funzionamento....13
1.7 Pannello frontale 14
1.8 Le porte posteriori....16
1.9 Sostituzione Batterie .... 17
APPENDICE A: Risoluzione dei problemi e Supporto......18
A.1.1 Problematiche dell'UPS....18
A.1.2 Batterie e Fusibile....19
A.1.3 Varie 20
A.1.4 Supporto Offerto 20
Manual 25
ENGLISH
Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle presenti in questo manuale, nel software e nell'hardware fossero presenti degli errori. Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni. Infine, non possiamo essere ritenuti responsabili per qualsiasi perdita, danno o incomprensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del manuale, software e/o hardware.
Il contenuto di questo manuale è fornito esclusivamente per uso informale, è soggetto a cambiamenti senza preavviso (a tal fine si invita a consultare il sito www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non deve essere interpretato come un impegno da parte di Atlantis spa che non si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa in altra forma o con qualsiasi mezzo, elettronicamente o meccanicamente, comprese fotocopie, riproduzioni, o registrazioni in un sistema di salvataggio, oppure tradotti in altra lingua e in altra forma senza un espresso permesso scritto da parte di Atlantis spa. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al solo scopo identificativo e rimangono proprietà esclusiva dei loro rispettivi proprietari.
CE Mark Warning
In un ambiente domestico il dispositivo può causare interferenze radio, in questo caso è opportuno prendere le adeguate contromisure.
ATTENZIONE!
Questo apparato può essere installato da chiunque, previa un'attenta lettura di questo manuale. La garanzia decade se non vengono rispettate tutte le norme e le prescrizioni indicate nel presente manuale operativo.
L'UPS può essere riparato solo da personale qualificato.
La garanzia della batteria è di 1 anno a partire dalla data di acquisto.
Qualora venga sostituita la batteria seguire le seguenti precauzioni:
• non indossare orologi, anelli o oggetti di metallo;
- impugnare attrezzi con materiale isolante;
- indossare guanti di gomma e stivali;
• non appoggiare attrezzi o parti di metallo sopra la batteria;
• non tentare di aprire le batterie: sono prive di manutenzione (il liquido elettrolita contenuto è estremamente pericoloso per la pelle e per gli occhi, e può risultare tossico)
• non gettare le batterie sul fuoco;
Atlantis
All'uscita dell'UPS può esserci una tensione di 220V anche quando il gruppo è scollegato dalla rete. Non aprire mai il coperchio.
Le batterie sostituite vanno considerate come un RIFIUTO TOSSICO e trattate di conseguenza.
Non introdurre mai liquidi di nessun genere all'interno della macchina.
Attenzione: per garantire l'integrità ed il corretto funzionamento del gruppo di continuità, non collegare mai all'uscita dell'UPS fotocopiatrici, stampanti laser, utensili elettrici o qualsiasi altro tipo di carico induttivo. Tale prodotto è stato progettato per essere collegato esclusivamente a personal computer. Il non rispetto di queste indicazioni porterà all'immediato decadimento della garanzia.
Attenzione: La presa di rete cui l'UPS è collegato deve essere dotata di connessione di terra.
Attenzione: Al fine di evitare rischi di incendi o shock elettrici, disporre l'apparato in ambiente indoor con temperatura ed umidità controllate e privo di agenti conduttori di ogni genere.
Attenzione: La principale precauzione da osservare è quella di spegnere il gruppo se, per pause lavorative o festive, viene disinserita la rete di alimentazione principale, per evitare la scarica totale delle batterie (situazione di black-out prolungato). Lasciare caricare l'UPS per almeno 8 ore, ogni 3 mesi, in caso sia scollegato dalla rete elettrica (condizioni ambientali non standard possono accelerale lo scarico delle batterie).
Attenzione: Non rimuovere i pannelli esterni al fine di evitare il rischio di shock elettrico. Per ogni dubbio o perplessità rivolgersi a personale qualificato.
Attenzione: Nell'UPS è installata una batteria di accumulatori che è fonte di energia, per cui all'interno del gruppo vi sono delle tensioni pericolose presenti anche a gruppo spento e/o scollegato dalle rete elettrica.
Attenzione: Non collegara all'UPS un carico il cui assorbimento in Watt sia maggiore dell'85% del massimo valore supportato.
Attenzione: Il gruppo contiene batterie e pertanto all'uscita dell'UPS può esserci una tensione di 220V anche quando il gruppo è scollegato dalla rete e/o questa è assente. Tutte le riparazioni dovranno essere effettuate esclusivamente da personale autorizzato.
Attenzione: L'UPS genera una corrente di dispersione. E' opportuno verificare che la somma della corrente di dispersione verso terra dell'UPS e del carico connesso sia inferiore a 300mA. Se così non fosse è opportuno cambiare il differenziale.
Attenzione: Atlantis non è responsabile di danni causati a prodotti terzi imputabili all'utilizzo, all'installazione in ambienti non ignifughi o non idonei, alla rottura o al malfunzionamento di prodotti Atlantis.
Atlantis
Restrizioni di responsabilità
Il software di controllo, ove presente, è dato in licenza. Atlantis non offrirà supporto sull'utilizzo né potrà essere ritenuta responsabile per malfunzionamenti e/o perdita di dati da questo generati. Il software è stato testato solo in ambiente Windows (alcun supporto per Linux verrà fornito).
Questo apparato potrebbe non essere adatto ad apparati cor PFC attivo (correzione del fattore di potenza attivo). Verificare preventivamente la tipologia di alimentatore montata dal PC/Server.
Tutte le condizioni di utilizzo e clausole contenute in questo manuale e nella garanzia si intendono note ed accettate. S prega di restituire immediatamente (entro 7 giorni dall'acquisto) il prodotto qualora queste non siano accettate.
Per usufruire delle condizioni di garanzia migliorative associate al prodotto (Fast Swap, On Site e On Center) è opportuno provvedere alla registrazione dello stesso sul sito www.atlantis- land.com entro e non oltre 15 giorni dalla data di acquisto. La mancata registrazione entro il termine di sopra farà si che il prodotto sia coperto esclusivamente dalla condizioni standard di garanzia.
Atlantis
C€
Dichiarazione di Conformità sintetica ( )
Con la presente Atlantis SpA dichiara che questo apparato è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla 2006/95/EC (direttiva a basso voltaggio), 204/108/EC (ECM), 93/68/EEC e seguenti:
La dichiarazione completa può essere reperita sul sito www.atlantis-land.com alla pagine di prodotto.
Importanti informazioni per il corretto
riciclaggio/smaltimento di questa apparecchiatura
Il simbolo qui sotto indicato, riportato sull'apparecchiatura elettronica da Lei acquistata e/o sulla sua confezione, indica che questa apparecchiatura elettronica non potrà essere smaltita come un rifiuto qualunque ma dovrà essere oggetto di raccolta separata.
Infatti i rifiuti di apparecchiatura elettroniche ed elettroniche devono essere sottoposti ad uno specifico trattamento, indispensabile per evitare la dispersione degli inquinanti contenuti all'interno delle apparecchiature stesse, a tutela
Atlantis
dell'ambiente e della salute umana. Inoltre sarà possibile riutilizzare/riciclare parte dei materiali di cui i rifiuti di apparecchiature elettriche ed elettroniche sono composti, riducendo così l'utilizzo di risorse naturali nonché la quantità di rifiuti da smaltire.
Atlantis, in qualità di produttore di questa apparecchiatura, è impegnato nel finanziamento e nella gestione di attività di trattamento e recupero dei rifiuti di apparecchiature elettriche ed elettroniche compatibili con l'ambiente e con la salute umana.
E' Sua responsabilità, come utilizzatore di questa apparecchiatura elettronica, provvedere al conferimento della stessa al centro di raccolta di rifiuti di apparecchiature elettriche ed elettroniche predisposto dal Suo Comune. Per maggiori informazioni sul centro di raccolta a Lei più vicino, La invitiamo a contattare i competenti uffici del Suo Comune.
Qualora invece avesse deciso di acquistare una nuova apparecchiata elettronica di tipo equivalente e destinata a svolgere le stesse funzioni di quella da smaltire, potrà portare la vecchia apparecchiatura al distributore presso cui acquista la nuova. Il distributore sarà tenuto ritirare gratuitamente la vecchia apparecchiatura 1 .
Si tenga presente che l'abbandono ed il deposito incontrollato di rifiuti sono puniti con sanzione amministrativa pecuniaria da € 103 a € 619, salvo che il fatto costituisca più grave reato. Se l'abbandono riguarda rifiuti non pericolosi od ingombranti si applica la sanzione amministrativa pecuniaria da € 25 a € 154.
Il suo contributo nella raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche è essenziale per il raggiungimento di tutela della salute umana connessi al corretto smaltimento e recupero delle apparecchiature stesse.
1 Il distributore non sarà tenuto a ritirare l'apparecchiatura elettronica qualora vi sia un rischio di contaminazione del personale incaricati o qualora risulti evidente che l'apparecchiatura in questione non contiene i suoi componenti essenziali o contiene rifiuti diversi da apparecchiature elettriche e/o elettroniche.
NB: le informazioni sopra riportate sono redatte in conformità alla Direttiva 2002/96/CE ed al D. Lgs. 22 luglio 2005, n.[•] che prevedono l'obbligatorietà di un sistema di raccolta differenziata nonché particolari modalità di trattamento e smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito www.atlantis-land.com
Manuale d'Uso
La ringraziamo per aver scelto un apparato Atlantis. Si consiglia la lettura di questo documento al fine di un corretto utilizzo del prodotto.
1.1 Introduzione al prodotto
Seguire attentamente tutte le istruzioni durante l'installazione. Leggere attentamente l'intero manuale prima di iniziare l'installazione del dispositivo.
1.2 Verifica Iniziale
Controllare immediatamente il dispositivo. Rivolgersi al rivenditore qualora il dispositivo fosse danneggiato. La confezione in cartone è in materiale riciclabile e andrebbe conservata e utilizzata per proteggere il prodotto durante eventuali spedizioni. Nel caso in cui il prodotto venga riconsegnato in un imballo non originale o palesemente non adatto e/o integro il materiale viaggia a rischio e pericolo del Consumatore. Eventuali danni dovuti alla spedizione saranno interamente a carico del Consumatore.
1.3 Contenuto della confezione
Una volta aperta la confezione in cartone dovrebbero essere presenti i seguenti componenti:
■ OnePower Smart UPS (960VA/480W o 720VA/360W)
■ 2 cavi IEC
■ Fusibile di scorta
■ Manuale di installazione multilingua [Italiano, Inglese e Francese]
■ Tagliando di Garanzia
Qualora mancasse uno qualsiasi di questi componenti rivolgersi immediatamente al rivenditore.
Atlantis
1.4 Collocazione
Al fine di evitare rischi di incendi o shock elettrici, disporre l'apparato in ambiente indoor con temperatura ed umidità controllate e privo di agenti conduttori di ogni genere. Si ricorda inoltre che:
■ L'UPS è da usarsi esclusivamente in ambienti chiusi (indoor)
- Deve essere collocato lontano da qualsiasi fonte di calore
- Non deve essere esposto direttamente ai raggi solari
- Deve essere collocato in ambienti con umidità controllata
E' opportuno lasciare almeno 20 cm dalle feritoie al fine di consentire un'opportuna areazione
Non va collocato in ambienti infiammabili (va messo lontano da legno, parquet e superfici simili)
■ Assicurarsi che il cavo di alimentazione non sia schiacciato dall'UPS o da altri oggetti pesanti
Il cavo che connette i carichi all'UPS non deve superare i 10 metri di lunghezza
Dopo l'avviamento iniziale, tenere alimentato il gruppo per almeno 4 ore (collegato alla sola rete elettrica), affinché le batterie possano caricarsi completamente. L'UPS carica le batterie quando è collegato alla rete elettrica.
Atlantis
1.5 Connessione al Carico
Anzitutto collegare il cavo di alimentazione alla presa di ingresso rete posta sul retro dell'UPS ed inserire la spina nella rete. Successivamente collegare il carico alle uscite poste nel retro dell'UPS. Sono disponibili 2 prese IEC in modalità Backup (in caso di black-out sono alimentate). Accendere l'UPS dopo che tutti i carichi sono stati già accesi.
Per garantire l'integrità ed il corretto funzionamento del gruppo di continuità, non collegare mai all'uscita dell'UPS fotocopiatrici, scanner, stampanti laser, utensili elettrici o qualsiasi altro tipo di carico induttivo.
Si consiglia di collegare all'apparatro un carico non superiore all'80-85% del massimo valore permesso (in Watt).
1.6 Test di Funzionamento
■ Collegare l'UPS alla rete elettrica.
- Tenere premuto pulsante di accensione, dopo qualche secondo i 2 LED si accenderanno e verrà emesso un beep continuo. Rilasciare a questo punto il tasto. Il solo LED verde resterà acceso.
- Una volta collegato il carico all'UPS è possibile effettuare un test di corretto funzionamento. A tal fine rimuovere il cavo che collega l'UPS alla rete elettrica. Il Led Line inizierà a lampeggiare (ogni 10 secondi) e simultaneamente partirà un beep acustico (ogni 10 secondi).
L'intervento dell'UPS permette al PC di continuare ad avere la continuità elettrica. A questo punto riconnettere l'UPS alla linea elettrica.
Dopo l'avviamento iniziale, tenere alimentato il gruppo per almeno 4 ore, affinché le batterie possano caricarsi completamente. L'UPS carica le batterie quando è collegato alla rete elettrica.
Per spegnere l'UPS è sufficiente tenere premuto il pulsante di accensione ed attendere che il LED Line sia spento.

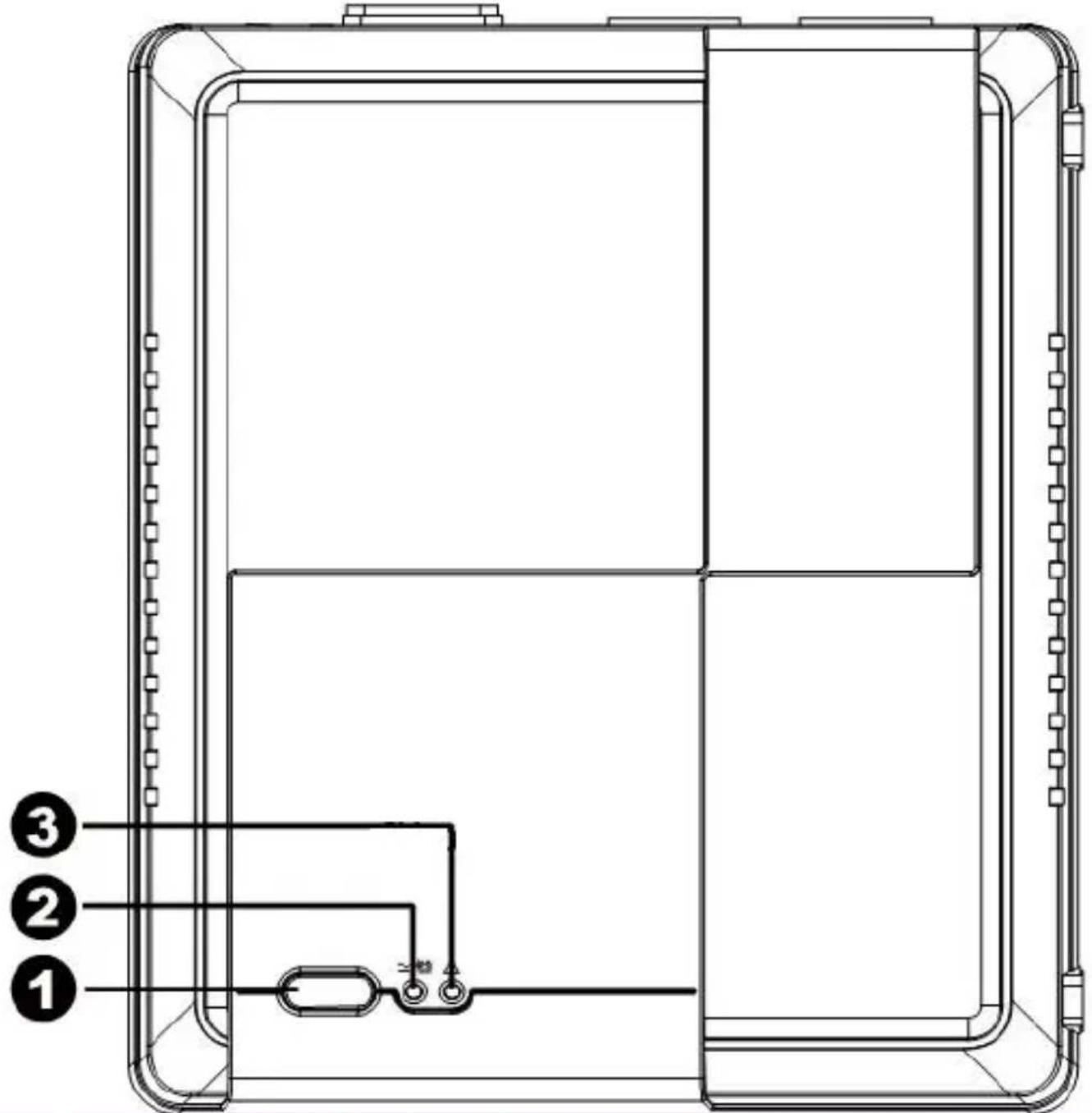

1.7 Pannello frontale
Sul pannello frontale dell'apparato sono presenti 2 Led che indicano lo stato di funzionamento.
| LED/Bottone | Informazione |
| Main Switch (1) | Per accendere/spegnere l’UPS quando la rete elettrica è presente.Accensione: Tenere premuto pulsante di accensione, dopo qualche secondo i 2 LED si accenderanno e verràemesso un beep continuo. Rilasciare a questo punto il tasto. Il solo LED verde resterà acceso.DC Start: Per accendere l'UPS in caso manchi la rete elettrica ed alimentare direttamente il carico. Questa funzionalità "DC-Start" richiede che il carico collegato sia inferiore all'80% del carico massimo (è importante accendere prima tutte le periferiche e per ultimo l'UPS. Il carico infatti deve restare costante). |
| LED Line (Verde, 2) | Rete: Acceso verde fisso quando il dispositivo è acceso e l'alimentazione di rete è presente.Batteria: Lampeggiante (ogni 10 secondi) quando l'alimentazione di rete è assente.Contemporaneamente il dispositivo emette un beep sonoro intermittente (sempre ogni 10 secondi).Batteria prossima all'esaurimento: Lampeggiante (1 volte al secondo) quando il livello della batteria è critico. Contemporaneamente il dispositivo emette un beep sonoro intermittente (sempre 1 volte al secondo). Si accenderà anche il Led Fault (Rosso). Spento, quando la carica della batteria è prossima all'esaurimento. A questo punto lasciare l'UPS collegato alla rete elettrica per 8 ore. |
| LED Fault (Rosso, 3) | Batteria prossima all'esaurimento: Acceso fisso (il led verde lampeggerà una volta al secondo assieme ad un segnale acustico ogni secondo).Problema nell'UPS: Acceso fisso assieme ad un segnale acustico continuo.Temperatura Elevata: Lampeggiante 2 volte al secondo (nessun allarme sonoro e il led green è spento). |
| Condizione | Allarme Visivo | Allarme acustico |
| AC Mode (tensione di rete presente) | Led Verde acceso fisso | NO |
| DC Mode (modalità batteria) | Led Verde lampeggiante ogni 10 secondi | Beep ogni 10 secondi |
| DC Mode (modalità batteria con batteria | Led Verde lampeggiante ogni secondo e Led rosso acceso fisso | Beep ogni secondo |
Atlantis
| quasi scarica) | ||
| Errore | Led rosso acceso | Allarme continuo |
| Temperatura | Led rosso lampeggiante 2 volte al secondo | NO |
| Identificativo | Utilizzo |
| 1 | Connettore di ingresso per la rete elettrica.Fusibile di protezione |
| 2 | Prese IEC di back-up. Collegare a queste prese gli apparati che |
devono essere alimentati dalla batteria in caso di black-out o altre anomalie sulla rete elettrica.
1.9 Sostituzione Batterie
La batteria dell'UPS ha 1 anno di garanzia.
Qualora venga sostituita la batteria seguire le seguenti precauzioni:
■ non indossare orologi, anelli o oggetti di metallo
- impugnare attrezzi con materiale isolante
■ indossare guanti di gomma e stivali
- non appoggiare attrezzi o parti di metallo sopra la batteria
All'uscita dell'UPS può esserci una tensione di 220V anche quando il gruppo è scollegato dalla rete.
Prima di iniziare la sostituzione della batteria è opportuno spegnere l'UPS e staccarlo dalla rete elettrica.
- Utilizzare un cacciavite a stella per rimuovere le rimuovere le 4 viti poste sulla basa del dispositivo. Alzare delicatamente il pannello superiore avendo cura di rimuovere il frontalino.
- Sfilare delicatamente la batteria.
■ Staccare il filo di colore nero(negativo) e poi quello di colore rosso(positivo). - Connettere i cavi alle nuove batterie (è normale osservare delle scintille presso i connettori della batteria).
■ Spingere delicatamente la batteria nell'UPS. - Riposizionare il pannello superior e poi quello frontale facendo attenzione a non schiacciare i fili. Avvitare le 4 viti nel pannello inferiore.
- Riporre le batterie sostituite in un luogo appropriato.
Le batterie sostituite vanno considerate come un RIFIUTO TOSSICO e trattate di conseguenza.
Non mettere le batterie nel Fuoco, possono esplodere.
Non aprire per nessuna ragione le batterie, queste potrebbero rilasciare elettroliti estremamente pericolosi se a contatto con la pelle o gli occhi.
Durante un lungo periodo di non utilizzo del gruppo si raccomanda di spegner eil gruppo e scollegare la presa Schuko di alimentazione dalla rete elettrica.
APPENDICE A: Risoluzione dei problemi e Supporto
Questo capitolo illustra come identificare e risolvere eventuali problemi riscontrati con l'utilizzo del dispositivo.
A.1.1 Problematiche dell'UPS
I LEDs ed i segnali acustici sono un utile strumento per individuare eventuali problemi, osservandone lo stato e/o ascoltandone il tipo di beep è possibile individuare velocemente un eventuale malfunzionamento.
| Situazione | Controllo | Soluzione |
| L'Alimentazione elettrica è presente ma non si accende nessun LED (pur premendo il bottone di acceszione per diversi secondi). | 1. Accertarsi che l'UPS sia acceso (premere il bottone di Main Switch).2. Controllare il cavo di alimentazione.3. Controllare fusibile4. Batterie Scariche. | 1. Accendere l'UPS premendo il bottone di Main Switch.2. Cambiare il cavo di alimentazione o controllare che sia propriamente collegato.3. Cambiare il fusibile.4. Lasciare caricare l'UPS per almeno 8 ore. |
| Allarme acustico persistente in presenza di una corretta alimentazione da rete. | 1. Controllare il carico verificando di non essere in condizioni di overload. | 1. Sconnettere parte del carico.2. Togliere parte del carico. Spegnere e riaccendere l'UPS (condizione di sovraccarico). |
| Allarme acustico persistente in presenza di una corretta alimentazione da rete. | 1. L'UPS è guasto. | 1. Chiamare l'assistenza tecnica di Atlantis. |
| Allarme acustico intermittente (ogni 2 secondi) in presenza di una corretta alimentazione da rete. | 1. Batterie danneggiate2. Circuito di ricarica batterie guasto. | 1. Rimpiazzare le batterie (come da punto 1.10).2. Chiamare l'assistenza tecnica di Atlantis. |
| La durata delle batterie | 1. Le batterie non sono | 1. Ricaricare l'UPS per 10 |
Atlantis
| non è soddisfacente. | completamente cariche.2. Le batterie sono vicine al termine del loro ciclo di vita. | ore.2. Rimpiazzare le batterie (come da punto 1.9). |
| Quando la rete è assente o fuori finestra di funzionamento tollerata il carico si spegne. | 1. Controllare che il carico non abbia un PFC attivo. | 1. Tale tipologia di UPS non è adatto a questo carico (verificare che l’UPS funzioni facendo il test con il solo LCD), si consiglia di cambaire UPS con uno a tipologia sinusoidale. |
| Quando la rete è assente o fuori finestra di funzionamento tollerata il carico e l’UPS si spengono. | 1. Controllare che il carico non abbia un PFC attivo. | 1. L’UPS va in protezione per evitare di guastarsi a causa della tipologia di carico collegato (PFC Attivo). Potrebbe essere necessario un UPS di maggiore potenza e/o di tipologia differente (Sinusoidale). |
A.1.2 Batterie e Fusibile
| Domanda | Risposta |
| Cos'è il Backup time? | E' la durata cui l'UPS può mantenere attivo il carico ad e collegato prima che le batterie siano completamente scariche. Tale durata, ovviamente, dipende dal tipo di carico. Controllare nella sezione alle fine del manuale. |
| Che tipo di batterie sono incluse nell'UPS? | La batteria utilizzata è da 12VDC- 7A/h nell'A03-PE720. La batteria utilizzata è da 12VDC- 7A/h nell'A03-PE960. |
| Ogni quanto vanno cambiate? | Dipende dal tipo di utilizzo. E' buona norma testare periodicamente l'UPS per controllare lo stato di deterioramento delle batterie. |
Atlantis
| Si raccomanda di sostituire le batterie una volta all'anno. | |
| Dove posso trovare le batterie per la sostituzione? | 1. In un qualunque negozio specializzato.2. Chiederle direttamente all'assistenza tecnica di Atlantis:· indicare 1 batteria da 12V/7Ah nell'A03-PE720).· indicare 1 batteria da 12V/9Ah nell'A03-PE960). |
| Come verifico lo stato del fusibile? | Staccare innanzitutto il prodotto dalla rete elettrica e sfilar delicatamente l'alloggio portafusibile (identificativo N° 1, paragrafo 1.8). Rimuovere il fusibile e controllare l'integrità del filamento interno. Laddove questo fosse rotto, sostituirlo co fusibile di scorta. |
| Le Batterie consentono una durata non in linea con quanto riportato nella tabella (Backup Time). | 1. Le condizioni ambientali possono alterare sensibilmente tali valori.2. Andrebbero effettuati almeno 5 cicli di carica/scarica prima di arrivare ad un uso ottimale.3. L'UPS integra un circuito di controllo che evita di scaricare completamente la batteria.4. Dopo un anno prendere in considerazione l'idea di sostituire la batterie prossime all'esaurimento. |
A.1.3 Varie
| Domanda | Risposta | |
| Il misurato dell'UPS modalità è errato. | Voltaggio all'uscita (in Inverter) | Cambiare il multimetro con cui si effettua la rilevazione con un multimetro adeguato (True RMS). Solo questi ultimi possor leggere in maniera corretta un'uscita stepwave. |
A.1.4 Supporto Offerto
Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l'apertura di un ticket online sul portale http://www.atlantis-land.com/ita/supporto.php.
Nel caso non fosse possibile l'accesso al portale di supporto, è altresì possibile richiedere assistenza telefonica al numero 02/ 78.62.64.37 (consultare il sito per verificare gli orari in cui il servizio viene erogato).
Per esporre eventuali richieste di supporto prevendita o richieste di contatto, si invita ad utilizzare gli indirizzi mail info@atlantis-land.com oppure prevendite@atlantis-land.com.
Atlantis SpA
Via S. Antonio, 8/10
20020 Lainate (MI)
- ENGLISH
- CE MARK WARNING
- ATTENZIONE
- LA GARANZIA DELLA BATTERIA È DI 1 ANNO A PARTIRE DALLA DATA DI ACQUISTO
- ATLANTIS
- RESTRIZIONI DI RESPONSABILITÀ
- C€
- DICHIARAZIONE DI CONFORMITÀ SINTETICA ( )
- IMPORTANTI INFORMAZIONI PER IL CORRETTO
- RICICLAGGIO/SMALTIMENTO DI QUESTA APPARECCHIATURA
- MANUALE D'USO
- 1.1 INTRODUZIONE AL PRODOTTO
- 1.2 VERIFICA INIZIALE
- 1.3 CONTENUTO DELLA CONFEZIONE
- 1.4 COLLOCAZIONE
- 1.5 CONNESSIONE AL CARICO
- 1.6 TEST DI FUNZIONAMENTO
- 1.7 PANNELLO FRONTALE
- 1.9 SOSTITUZIONE BATTERIE
- LA BATTERIA DELL'UPS HA 1 ANNO DI GARANZIA
- PRIMA DI INIZIARE LA SOSTITUZIONE DELLA BATTERIA È OPPORTUNO SPEGNERE L'UPS E STACCARLO DALLA RETE ELETTRICA
- APPENDICE A: RISOLUZIONE DEI PROBLEMI E SUPPORTO
- A.1.1 PROBLEMATICHE DELL'UPS
- A.1.3 VARIE
- A.1.4 SUPPORTO OFFERTO
Marca : Atlantis Land
Modello : OnePower 960
Categoria : Alimentazione senza interruzioni
