Tipo di prodotto	Ricevitore
Marca	KONIG
Modello	VID-TRANS12KNU
Dimensioni (L x P x A)	430 x 250 x 50 mm
Peso	2 kg
Alimentazione	12 V CC (adattatore di rete incluso)
Consumo elettrico	15 W
Funzioni principali	Ricezione audio/video senza fili, trasmissione HDMI, supporto 1080p
Portata	Fino a 100 m in campo libero
Connettività	Ingresso HDMI, uscita HDMI, interfaccia IR
Compatibilità	Dispositivi con porta HDMI (TV, proiettore, decoder)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Non esporre a umidità o temperature estreme. Scollegare prima della pulizia.
Pezzi di ricambio	Telecomando, adattatore di rete, cavo HDMI, supporto di montaggio
Riparabilità	Pezzi di ricambio disponibili presso il produttore. Si consiglia la riparazione da parte di un professionista.
Informazioni generali	Uso interno solo. Temperatura di funzionamento: da 0°C a 40°C.

Domande frequenti - VID-TRANS12KNU KONIG

Come collegare il ricevitore VID-TRANS12KNU alla mia TV?

Collegare il ricevitore alla TV tramite un cavo HDMI. Collegare l'alimentazione 12V. Il trasmettitore (non incluso) deve essere collegato alla sorgente. Assicurarsi che entrambi i dispositivi siano sullo stesso canale.

Qual è la portata massima di trasmissione?

La portata può raggiungere 100 metri in campo libero senza ostacoli. Muri e interferenze possono ridurre questa distanza.

Il ricevitore non rileva alcun segnale, cosa fare?

Verificare che il trasmettitore sia acceso e collegato. Assicurarsi che entrambi i dispositivi siano sullo stesso canale. Riavviare entrambi i dispositivi. Controllare il cablaggio HDMI.

Posso usare il ricevitore con un proiettore?

Sì, purché il proiettore abbia un ingresso HDMI. Il ricevitore trasmette il segnale video fino a 1080p.

Come pulire il ricevitore?

Usare un panno morbido e asciutto. Non utilizzare liquidi o prodotti abrasivi. Scollegare il dispositivo prima della pulizia.

Il ricevitore si scalda normalmente?

Un leggero calore è normale. Se il dispositivo diventa molto caldo, controllare la ventilazione. Non coprire il dispositivo.

Posso collegare più ricevitori a un singolo trasmettitore?

No, questo modello è progettato per un collegamento punto a punto. Per più ricevitori, è necessario uno splitter HDMI.

Cosa fare se il telecomando fornito non funziona?

Sostituire le batterie. Verificare che il telecomando sia puntato verso il ricevitore. Assicurarsi che nessun ostacolo blocchi il segnale IR.

Il ricevitore supporta il 4K?

No, questo modello supporta una risoluzione massima di 1080p. Per il 4K, consultare un modello compatibile.

Dove posso scaricare il manuale completo?

Su notice-facile.com, cercare KONIG VID-TRANS12KNU. Il manuale PDF è disponibile gratuitamente in più lingue.

MANUALE UTENTE VID-TRANS12KNU KONIG

Questo dispositivo genera, utilizza e può irradiare energia in radiofrequenza; se non installato e usato adeguatamente, cioè secondo le istruzioni del produttore, può causare interferenze dannose per le comunicazioni radio e televisive. E' stato testato e ne è stata rilevata la conformità con quanto disposto dalla direttiva R&TTE 1999/5/EC, che ha lo scopo di garantire una ragionevole protezione da tali interferenze in una installazione di tipo residenziale. Tuttavia, non c'è garanzia che non si verifichino interferenze in una data installazione. Se questo dispositivo causa effettivamente interferenze dannose con la ricezione radio o televisiva, il che può essere determinato facilmente, accendendo e spegnendo il dispositivo, si incoraggia l'utente a correggere l'interferenza con una o più delle seguenti misure:

1. Riorientare o riposizionare l'antenna radio/TV.
2. Aumentare la distanza tra il dispositivo e il ricevitore radio/TV.
3. Collegare il dispositivo ad una presa su un circuito diverso da quello che alimenta il ricevitore.
4. Consultare il rivenditore o farsi assistere da un tecnico radio/TV esperto se sono necessarie consulenze aggiuntive.

L'utente è avvisato che cambiamenti o modifiche non approvate dal produttore possono annullare l'autorizzazione dell'utente ad utilizzare il dispositivo. I controlli lineari via radio offrono un sistema di collegamento affidabile per le comunicazioni e rispondono ad importanti necessità nel campo dell'invio di segnali senza uso di fili. Tuttavia, ci sono alcune limitazioni che vanno rispettate.

Il dispositivo deve essere conforme a quanto disposto dalla direttiva R&TTE 1999/5/EC. Di conseguenza, ha una potenza di trasmissione limitata, e perciò una portata limitata. Un rucevitore non può rispondere a più di un segnale inviato alla volta, e può venir bloccato da altri segnali radio che siano inviati alla stessa frequenza o una simile. Cambiamenti e modifiche del dispositivo possono renderlo non più conforme alla direttiva.

Introduzione:

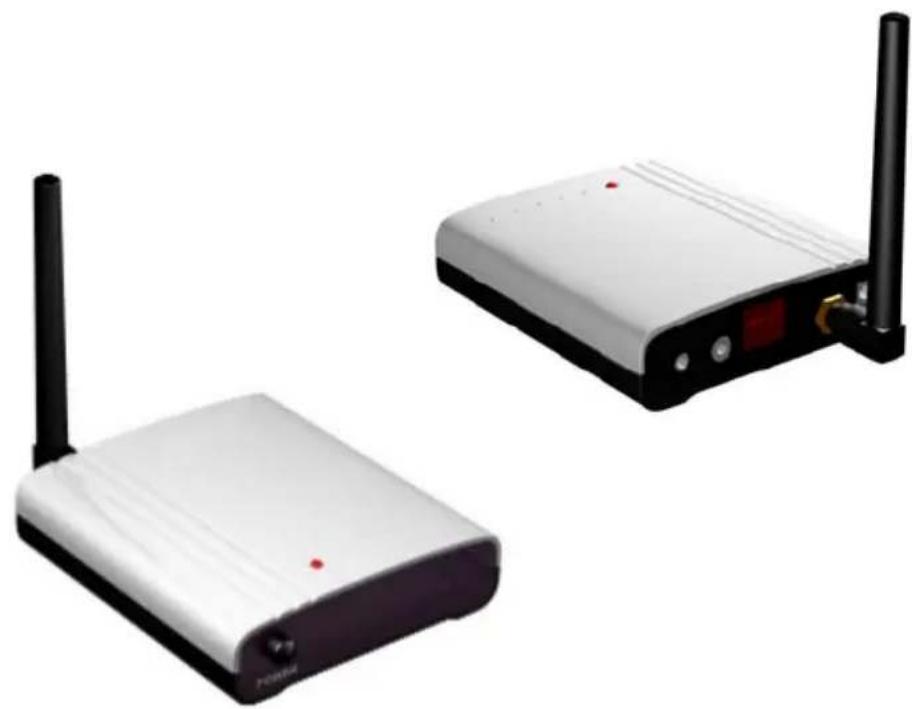

Questo sistema a 2.4GHz è un sistema di trasmissione audio/video senza fili che utilizza un'avanzata tecnologia di comunicazione senza fili per inviare segnali audio e video sempre nitidi fino a 80 metri di distanza all'aperto e fino a 30 metri attraverso pareti e soffitti (a seconda delle circostanze ambientali).

Il circuito PLL controlla la forza e la qualità del segnale, fissandolo. Il sistema comprende anche una prolunga di telecomando UHF che consente di controllare il dispositivo audio o video sorgente da un'altra stanza, usando il proprio telecomando esistente.

Usando questo sistema, è possibile godere in molti modi della massima comodità del proprio equipaggiamento audio/video.

Contenuto della confezione:

1x Trasmettitore 2x adattatori 7.5V DC
1x Ricevitore 2x cavi AV
1x Cavo IR

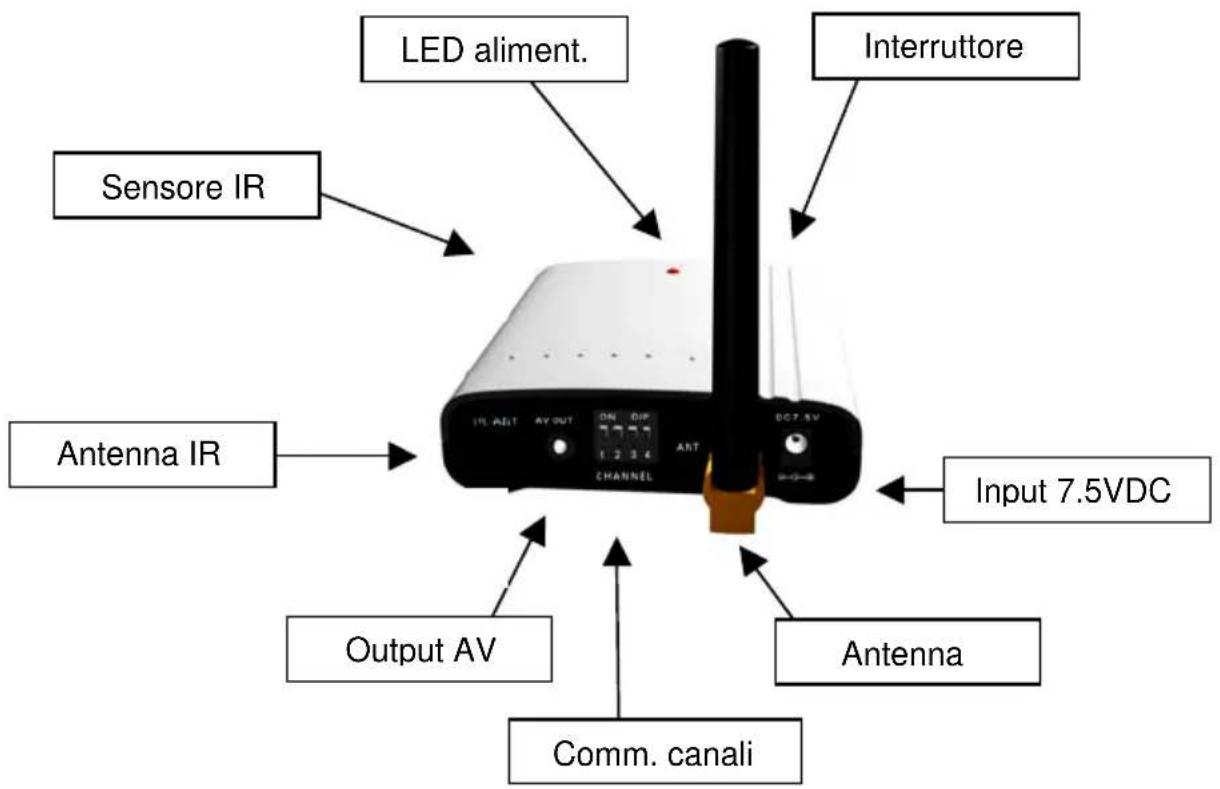

Descrizionetrasmettitore:

Descrizionericevitore:

1. Collegare il trasmettitore con il cavo AV all'output di un videoregistratore, lettore DVD o ricevitore satellitare.
2. Collegare il ricevitore con il cavo AV all'input di un televisore, schermo LCD o al PLASMA.
3. Collegare la spina dell'adattatore da 7.5V DC al trasmettitore e al ricevitore e collegare la spina di alimentazione ad una presa a parete da 230 Volt. Nota: usare solo gli adattaotri forniti.
4. Selezionare sul trasmettitore e ricevitore il canale desiderato con il commutatore canali. In caso di possibili distorsioni dell'immagine o del suono su un canale, provare con un altro canale. Per ottenere prestazioni ottimali, potrebbe essere necessario puntare il trasmettitore e il ricevitore l'uno verso l'altro su una linea retta immaginaria. Pochi centimetri/pollici possono essere sufficienti a migliorare la qualità delle immagini e dei suoni. Se la ricezione è perfetta, non sono necessarie ulteriori regolazioni.
5. Accendere i dispositivi collegati e utilizzare la ricezione senza fili.

Questo sistema a 2.4GHz non solo consente di inviare segnali audio/video da un'area ad un'altra. Esso dà anche la possibilità di controllare il dispositivo sorgente da un'altra stanza, usando il proprio telecomando esistente. Il sistema converte il segnale infrarosso (IR) emesso dal proprio telecomando in un segnale in radiofrequenza (RF) in banda UHF presso il ricevitore, e reinvia il segnale al trasmettitore, dove il segnale in RF viene riconvertito sotto forma di segnale originale IR e inviato alla sorgente audio/video.

Usare il cavo IR e collegare la spina da 2.5mm alla presa di input sul retro del trasmettitore (IR-R). Posizionare il dispositivo IR sul davanti del display dell'equipaggiamento che deve venir controllato. E' importante posizionare il sensore IR il più vicino possibile al sensore IR che si trova dietro il display dell'equipaggiamento.

Specifiche:

IT

Trasmettitore:

Gammadifrequenzeoperativa2.400GHz\~2.4835GHz

Livellomassimodioutput10dBm(CE)

ModulazioneFM(videoaudio)

Canali(4)SintetizzatoredifrequenzePLL

Livellodiinputvideo1Vp-p@75ohm

Livellodiinputaudio1Vp-p@600ohm(STEREO)

Portadiinputspinada3.5mm

AntennaOmni-direzionale

OutputIRtelecomando940nmconON/OFF

Potenza7.5VDC,300mA

Dimensioni90mm74mm20mm × ×

Ricevitore:

Gammadifrequenzeoperativa2.400GHz\~2.4835GHz

Sensibilità-80dBmminima

Canali(4)SintetizzatoredifrequenzePLL

Livellodioutputvideo 1Vp-p@75ohm

Livellodioutputaudio 1Vp-p@600ohm(STEREO)

Portadioutput spinada3.5mm

AntennaOmni-direzionale

Frequenzaditrasmissione 433.92MHz

ModulazioneremotalR ASK

FrequenzadiinputIR 32KHz\~38KHz

Potenza7.5VDC,300mA

Dimensioni90mm74mm20mm × ×

Systema:

Portataoperativa finoa100metri(inlineadivisuale)

Portata telecomando fino a 50 metri (in linea di visuale)

Temperaturaoperativa 10°C\~50°C(14F\~122F)

*laportataeffettivadipendedallecircostanzeambientali.

Misuredisicurezza:

Perridurreilrischiodiscaricheelettriche,questoprodottovaapertoSOLOdaun tecnico qualificato, quando è necessario un intervento di manutenzione. Se dovesse verificarsiunproblema, scollegareilprodottodallacorrentedireteedaaltridispositivi.

Garanzia:

Nonsidàalcunagaranzianésiaccettaalcunaresponsabilitàincasodicambiamenti omodifichealprodotto,odidannicausatidaunusoimpropriodelprodotto.

Generalità:

Progettiespecifichesonosoggettiamodifichesenzapreavviso.

Copyright©

DICHIARAZIONE DI CONFORMITA'

Noi,

Nedis B.V.

De Tweeling 28

Dichiariamo sotto la nostra responsabilità che il prodotto;

Marchio: KONIG

Modello: VID-TRANS12 KN

Descrizione: sistema di trasmissione senza fili a 2.4GHz

E' conforme ai seguenti standards;

Radio: EN 300-220-3 (2000-09); EN 300 440 (1999-04)

EMC: EN 301 489 (2002-08)

LVD : EN 60065: 1998

In conformità con la direttiva 1999/5/EC R&TTE.

Conformemente a questa direttiva, l'uso del prodotto è consentito in tutti I paesi della Comunità Europea e dell'EFTA.

La Nedis BV non è responsabile dell'uso di questo prodotto al di fuori dei paesi della Comunità Europea e dell'EFTA.

's-Hertogenbosch, 15-08-2006

Mrs. J. Gilad

Direttore Acquisti
